STM32L552ZC и STM32L552ZE в корпусе LQFP144: распиновка

STM32L552ZC и STM32L552ZE — микроконтроллеры STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 256 и 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 111 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 110 МГц
Флеш-память
256 и 512 КБ
ОЗУ
256 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
111
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L552ZC, STM32L552ZE в корпусе LQFP144, вид сверхуSTM32L552ZCSTM32L552ZELQFP144, вид сверхуPE2 — вывод 1: DEBUG_TRACECLK, FMC_A23, SAI1_CK1, SAI1_MCLK_A, TIM3_ETR, TSC_G7_IO11PE2PE3 — вывод 2: DEBUG_TRACED0, FMC_A19, OCTOSPI1_DQS, SAI1_SD_B, TIM3_CH1, TSC_G7_IO22PE3PE4 — вывод 3: DEBUG_TRACED1, DFSDM1_DATIN3, FMC_A20, SAI1_D2, SAI1_FS_A, TIM3_CH2, TSC_G7_IO33PE4PE5 — вывод 4: DEBUG_TRACED2, DFSDM1_CKIN3, FMC_A21, SAI1_CK2, SAI1_SCK_A, TIM3_CH3, TSC_G7_IO44PE5PE6 — вывод 5: DEBUG_TRACED3, FMC_A22, PWR_WKUP3, SAI1_D1, SAI1_SD_A, TAMP_IN3, TAMP_OUT6, TIM3_CH45PE6VBAT — вывод 66VBATPC13 — вывод 7: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT27PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: FMC_A0, I2C2_SDA10PF0PF1 — вывод 11: FMC_A1, I2C2_SCL11PF1PF2 — вывод 12: FMC_A2, I2C2_SMBA12PF2PF3 — вывод 13: FMC_A3, LPTIM3_IN113PF3PF4 — вывод 14: FMC_A4, LPTIM3_ETR14PF4PF5 — вывод 15: FMC_A5, LPTIM3_OUT15PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: OCTOSPI1_IO3, SAI1_SD_B, TIM5_CH1, TIM5_ETR18PF6PF7 — вывод 19: OCTOSPI1_IO2, SAI1_MCLK_B, TAMP_IN6, TAMP_OUT3, TIM5_CH219PF7PF8 — вывод 20: OCTOSPI1_IO0, SAI1_SCK_B, TAMP_IN7, TAMP_OUT8, TIM5_CH320PF8PF9 — вывод 21: DAC1_EXTI9, OCTOSPI1_IO1, SAI1_FS_B, TAMP_IN8, TAMP_OUT7, TIM15_CH1, TIM5_CH421PF9PF10 — вывод 22: DFSDM1_CKOUT, OCTOSPI1_CLK, SAI1_D3, TIM15_CH222PF10PH0-OSC_IN — вывод 23: RCC_OSC_IN23PH0-OSC_INPH1-OSC_OUT — вывод 24: RCC_OSC_OUT24PH1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN1, ADC2_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SAI2_FS_A, SDMMC1_D526PC0PC1 — вывод 27: ADC1_IN2, ADC2_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSI27PC1PC2 — вывод 28: ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISO28PC2PC3 — вывод 29: ADC1_IN4, ADC2_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_OUT, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI29PC3VSSA/VREF- — вывод 3030VSSA/VREF-VREF+ — вывод 31: VREFBUF_OUT31VREF+VDDA — вывод 3232VDDAPA0 — вывод 33: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS33PA0PA1 — вывод 34: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPI1_DQS, OPAMP1_VINM, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS34PA1PA2 — вывод 35: ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TX35PA2PA3 — вывод 36: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX36PA3VSS — вывод 3737VSSVDD — вывод 3838VDDPA4 — вывод 39: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, OCTOSPI1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK39PA4PA5 — вывод 40: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N40PA5PA6 — вывод 41: ADC1_IN11, ADC2_IN11, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSS41PA6PA7 — вывод 42: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPI1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N42PA7PB0 — вывод 43: ADC1_IN15, ADC2_IN15, COMP1_OUT, OCTOSPI1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK43PB0PB1 — вывод 44: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS44PB1PB2 — вывод 45: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPI1_DQS, RTC_OUT2, UCPD1_FRSTX145PB2PF11 — вывод 46: ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCLK46PF11PF12 — вывод 47: FMC_A647PF12VSS — вывод 4848VSSVDD — вывод 4949VDDPF13 — вывод 50: FMC_A7, I2C4_SMBA50PF13PF14 — вывод 51: FMC_A8, I2C4_SCL, TSC_G8_IO151PF14PF15 — вывод 52: ADC1_EXTI15, ADC2_EXTI15, FMC_A9, I2C4_SDA, TSC_G8_IO252PF15PG0 — вывод 53: FMC_A10, TSC_G8_IO353PG0PG1 — вывод 54: FMC_A11, TSC_G8_IO454PG1PE7 — вывод 55: DFSDM1_DATIN2, FMC_D4, FMC_DA4, SAI1_SD_B, TIM1_ETR55PE7PE8 — вывод 56: DFSDM1_CKIN2, FMC_D5, FMC_DA5, SAI1_SCK_B, TIM1_CH1N56PE8PE9 — вывод 57: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, OCTOSPI1_NCLK, SAI1_FS_B, TIM1_CH157PE9VSS — вывод 5858VSSVDD — вывод 5959VDDPE10 — вывод 60: FMC_D7, FMC_DA7, OCTOSPI1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO160PE10PE11 — вывод 61: ADC1_EXTI11, ADC2_EXTI11, FMC_D8, FMC_DA8, OCTOSPI1_NCS, TIM1_CH2, TSC_G5_IO261PE11PE12 — вывод 62: FMC_D9, FMC_DA9, OCTOSPI1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO362PE12PE13 — вывод 63: FMC_D10, FMC_DA10, OCTOSPI1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO463PE13PE14 — вывод 64: FMC_D11, FMC_DA11, OCTOSPI1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH464PE14PE15 — вывод 65: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, OCTOSPI1_IO3, SPI1_MOSI, TIM1_BKIN65PE15PB10 — вывод 66: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_OUT, LPUART1_RX, OCTOSPI1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX66PB10PB11 — вывод 67: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPI1_NCS, TIM2_CH4, USART3_RX67PB11VDDSMPS — вывод 6868VDDSMPSVLXSMPS — вывод 6969VLXSMPSVSSSMPS — вывод 7070VSSSMPSVSS — вывод 7171VSSV15SMPS — вывод 7272V15SMPSVDD — вывод 7373VDDPB13 — вывод 74: DFSDM1_CKIN1, I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, UCPD1_FRSTX2, USART3_CTS, USART3_NSS74PB13PB14 — вывод 75: DFSDM1_DATIN2, I2C2_SDA, LPTIM3_ETR, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTS75PB14PB15 — вывод 76: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC276PB15PD8 — вывод 77: FMC_D13, FMC_DA13, USART3_TX77PD8PD9 — вывод 78: DAC1_EXTI9, FMC_D14, FMC_DA14, SAI2_MCLK_A, USART3_RX78PD9PD10 — вывод 79: FMC_D15, FMC_DA15, SAI2_SCK_A, TSC_G6_IO1, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, SAI2_SD_A, TSC_G6_IO2, USART3_CTS, USART3_NSS80PD11PD12 — вывод 81: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTS81PD12PD13 — вывод 82: FMC_A18, I2C4_SDA, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO482PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: FMC_D0, FMC_DA0, TIM4_CH385PD14PD15 — вывод 86: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, TIM4_CH486PD15PG2 — вывод 87: FMC_A12, SAI2_SCK_B, SPI1_SCK87PG2PG3 — вывод 88: FMC_A13, SAI2_FS_B, SPI1_MISO88PG3PG4 — вывод 89: FMC_A14, SAI2_MCLK_B, SPI1_MOSI89PG4PG5 — вывод 90: FMC_A15, LPUART1_CTS, SAI2_SD_B, SPI1_NSS90PG5PG6 — вывод 91: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_DQS, UCPD1_FRSTX191PG6PG7 — вывод 92: DFSDM1_CKOUT, FMC_INT, I2C3_SCL, LPUART1_TX, SAI1_CK1, SAI1_MCLK_A, UCPD1_FRSTX292PG7PG8 — вывод 93: I2C3_SDA, LPUART1_RX93PG8VSS — вывод 9494VSSVDDIO2 — вывод 9595VDDIO2PC6 — вывод 96: DFSDM1_CKIN3, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO196PC6PC7 — вывод 97: DFSDM1_DATIN3, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO297PC7PC8 — вывод 98: SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO398PC8PC9 — вывод 99: DAC1_EXTI9, DEBUG_TRACED0, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_NOE99PC9PA8 — вывод 100: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK100PA8PA9 — вывод 101: DAC1_EXTI9, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX101PA9PA10 — вывод 102: CRS_SYNC, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX102PA10PA11 — вывод 103: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM103PA11PA12 — вывод 104: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP104PA12PA13 (JTMS/SWDIO) — вывод 105: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOE105PA13 (JTMS/SWDIO)VDDUSB — вывод 106106VDDUSBVSS — вывод 107107VSSVDD — вывод 108108VDDPA14 (JTCK/SWCLK) — вывод 109: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B109PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 110: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI2_FS_B, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTS110PA15 (JTDI)PC10 — вывод 111: DEBUG_TRACED1, LPTIM3_ETR, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1, OCTOSPI1_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, UCPD1_FRSTX2, USART3_RX112PC11PC12 — вывод 113: DEBUG_TRACED3, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CK113PC12PD0 — вывод 114: FDCAN1_RX, FMC_D2, FMC_DA2, SPI2_NSS114PD0PD1 — вывод 115: FDCAN1_TX, FMC_D3, FMC_DA3, SPI2_SCK115PD1PD2 — вывод 116: DEBUG_TRACED2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS116PD2PD3 — вывод 117: DFSDM1_DATIN0, FMC_CLK, SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSS117PD3PD4 — вывод 118: DFSDM1_CKIN0, FMC_NOE, OCTOSPI1_IO4, SPI2_MOSI, USART2_DE, USART2_RTS118PD4PD5 — вывод 119: FMC_NWE, OCTOSPI1_IO5, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: DFSDM1_DATIN1, FMC_NWAIT, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RX122PD6PD7 — вывод 123: DFSDM1_CKIN1, FMC_NCE, FMC_NE1, OCTOSPI1_IO7, USART2_CK123PD7PG9 — вывод 124: DAC1_EXTI9, FMC_NCE, FMC_NE2, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TX124PG9PG10 — вывод 125: FMC_NE3, LPTIM1_IN1, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RX125PG10PG12 — вывод 126: FMC_NE4, LPTIM1_ETR, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTS126PG12PG13 — вывод 127: FMC_A24, I2C1_SDA, USART1_CK127PG13PG14 — вывод 128: FMC_A25, I2C1_SCL128PG14VSS — вывод 129129VSSVDDIO2 — вывод 130130VDDIO2PG15 — вывод 131: ADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA, LPTIM1_OUT131PG15PB3 (JTDO/TRACESWO) — вывод 132: COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS132PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 133: COMP2_INP, DEBUG_NJTRST, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSS133PB4 (NJTRST)PB5 — вывод 134: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, UCPD1_DBCC1, USART1_CK134PB5PB6 — вывод 135: COMP2_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX135PB6PB7 — вывод 136: COMP2_INM, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX136PB7PH3-BOOT0 — вывод 137137PH3-BOOT0PB8 — вывод 138: DFSDM1_CKOUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH3138PB8PB9 — вывод 139: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4139PB9PE0 — вывод 140: FMC_NBL0, TIM16_CH1, TIM4_ETR140PE0PE1 — вывод 141: FMC_NBL1, TIM17_CH1141PE1VSS — вывод 142142VSSV15SMPS — вывод 143143V15SMPSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

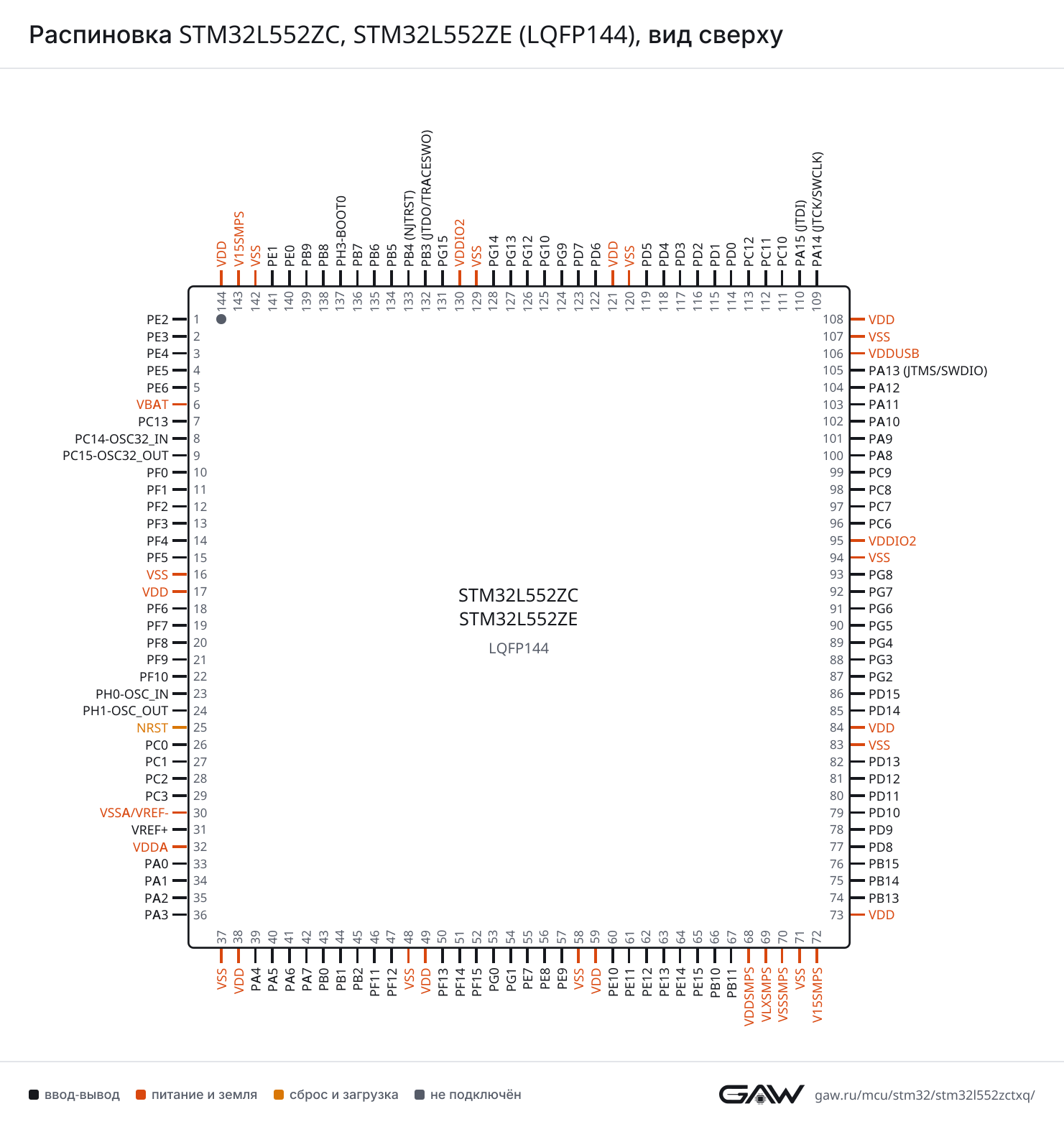

Распиновка STM32L552ZC, STM32L552ZE (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1481 × 1568 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7), PG13 (127, AF7), PB5 (134, AF7)
CTSPA11 (103, AF7), PB4 (NJTRST) (133, AF7)
DEPA12 (104, AF7), PG12 (126, AF7), PB3 (JTDO/TRACESWO) (132, AF7)
NSSPA11 (103, AF7), PB4 (NJTRST) (133, AF7)
RTSPA12 (104, AF7), PG12 (126, AF7), PB3 (JTDO/TRACESWO) (132, AF7)
RXPA10 (102, AF7), PG10 (125, AF7), PB7 (136, AF7)
TXPA9 (101, AF7), PG9 (124, AF7), PB6 (135, AF7)
USART2CKPA4 (39, AF7), PD7 (123, AF7)
CTSPA0 (33, AF7), PD3 (117, AF7)
DEPA1 (34, AF7), PD4 (118, AF7)
NSSPA0 (33, AF7), PD3 (117, AF7)
RTSPA1 (34, AF7), PD4 (118, AF7)
RXPA3 (36, AF7), PA15 (JTDI) (110, AF3), PD6 (122, AF7)
TXPA2 (35, AF7), PD5 (119, AF7)
USART3CKPB0 (43, AF7), PD10 (79, AF7), PC12 (113, AF7)
CTSPA6 (41, AF7), PB13 (74, AF7), PD11 (80, AF7)
DEPB1 (44, AF7), PB14 (75, AF7), PD12 (81, AF7), PA15 (JTDI) (110, AF7), PD2 (116, AF7)
NSSPA6 (41, AF7), PB13 (74, AF7), PD11 (80, AF7)
RTSPB1 (44, AF7), PB14 (75, AF7), PD12 (81, AF7), PA15 (JTDI) (110, AF7), PD2 (116, AF7)
RXPB11 (67, AF7), PD9 (78, AF7), PC11 (112, AF7)
TXPB10 (66, AF7), PD8 (77, AF7), PC10 (111, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (136)
DEPA15 (JTDI) (110, AF8)
RTSPA15 (JTDI) (110, AF8)
RXPA1 (34, AF8), PC11 (112, AF8)
TXPA0 (33, AF8), PC10 (111, AF8)
UART5CTSPB5 (134)
DEPB4 (NJTRST) (133, AF8)
RTSPB4 (NJTRST) (133, AF8)
RXPD2 (116, AF8)
TXPC12 (113, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (41, AF8), PB13 (74, AF8), PG5 (90, AF8)
DEPB1 (44, AF8), PG6 (91, AF8)
RTSPB1 (44, AF8), PG6 (91, AF8)
RXPC0 (26, AF8), PA3 (36, AF8), PB10 (66, AF8), PG8 (93, AF8)
TXPC1 (27, AF8), PA2 (35, AF8), PB11 (67, AF8), PG7 (92, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (41, AF5), PE14 (64, AF5), PG3 (88, AF5), PA11 (103, AF5), PB4 (NJTRST) (133, AF5)
MOSIPA7 (42, AF5), PE15 (65, AF5), PG4 (89, AF5), PA12 (104, AF5), PB5 (134, AF5)
NSSPA4 (39, AF5), PB0 (43, AF5), PE12 (62, AF5), PG5 (90, AF5), PA15 (JTDI) (110, AF5)
SCKPA1 (34, AF5), PA5 (40, AF5), PE13 (63, AF5), PG2 (87, AF5), PB3 (JTDO/TRACESWO) (132, AF5)
SPI2MISOPC2 (28, AF5), PB14 (75, AF5), PD3 (117, AF5)
MOSIPC1 (27, AF3), PC3 (29, AF5), PB15 (76, AF5), PD4 (118, AF5)
NSSPD0 (114, AF5), PB9 (139, AF5)
SCKPB10 (66, AF5), PB13 (74, AF5), PA9 (101, AF3), PD1 (115, AF5), PD3 (117, AF3)
SPI3MISOPC11 (112, AF6), PG10 (125, AF6), PB4 (NJTRST) (133, AF6)
MOSIPC12 (113, AF6), PD6 (122, AF5), PB5 (134, AF6)
NSSPA4 (39, AF6), PA15 (JTDI) (110, AF6), PG12 (126, AF6)
SCKPC10 (111, AF6), PG9 (124, AF6), PB3 (JTDO/TRACESWO) (132, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPG14 (128, AF4), PB6 (135, AF4), PB8 (138, AF4)
SDAPG13 (127, AF4), PB7 (136, AF4), PB9 (139, AF4)
SMBAPA1 (34, AF4), PA14 (JTCK/SWCLK) (109, AF4), PG15 (131, AF4), PB5 (134, AF4)
I2C2SCLPF1 (11, AF4), PB10 (66, AF4), PB13 (74, AF4)
SDAPF0 (10, AF4), PB11 (67, AF4), PB14 (75, AF4)
SMBAPF2 (12, AF4)
I2C3SCLPC0 (26, AF4), PA7 (42, AF4), PG7 (92, AF4)
SDAPC1 (27, AF4), PG8 (93, AF4), PB4 (NJTRST) (133, AF4)
SMBAPB2 (45, AF4), PG6 (91, AF4)
I2C4SCLPF14 (51, AF4), PB10 (66, AF3), PD12 (81, AF4), PB6 (135, AF5)
SDAPF15 (52, AF4), PB11 (67, AF3), PD13 (82, AF4), PB7 (136, AF5)
SMBAPF13 (50, AF4), PD11 (80, AF4), PA14 (JTCK/SWCLK) (109, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (103, AF9), PD0 (114, AF9), PB8 (138, AF9)
TXPA12 (104, AF9), PD1 (115, AF9), PB9 (139, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (103, AF10)
DPPA12 (104, AF10)
NOEPC9 (99, AF10), PA13 (JTMS/SWDIO) (105, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (110)
CC2PB15 (76)
DBCC1PB5 (134)
DBCC2PB14 (75)
FRSTX1PA2 (35, AF11), PB2 (45, AF11), PG6 (91, AF11)
FRSTX2PB13 (74, AF11), PG7 (92, AF11), PC11 (112, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (139, AF8)
CKPC12 (113, AF12)
CKINPB8 (138, AF8)
CMDPD2 (116, AF12)
D0PC8 (98, AF12)
D0DIRPC6 (96, AF8)
D1PC9 (99, AF12)
D2PC10 (111, AF12)
D3PC11 (112, AF12)
D4PB8 (138, AF12)
D5PC0 (26, AF12), PB9 (139, AF12)
D6PC6 (96, AF12)
D7PC7 (97, AF12)
D123DIRPC7 (97, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPF10 (22, AF3), PA3 (36, AF10), PE10 (60, AF10), PB10 (66, AF10)
DQSPE3 (2, AF3), PA1 (34, AF10), PB2 (45, AF10), PG6 (91, AF3)
IO0PF8 (20, AF10), PB1 (44, AF10), PE12 (62, AF10)
IO1PF9 (21, AF10), PB0 (43, AF10), PE13 (63, AF10)
IO2PF7 (19, AF10), PA7 (42, AF10), PE14 (64, AF10)
IO3PF6 (18, AF10), PA6 (41, AF10), PE15 (65, AF10)
IO4PC1 (27, AF10), PD4 (118, AF10)
IO5PC2 (28, AF10), PD5 (119, AF10)
IO6PC3 (29, AF10), PD6 (122, AF10)
IO7PC0 (26, AF3), PD7 (123, AF10)
NCLKPF11 (46, AF3), PE9 (57, AF10), PB5 (134, AF3)
NCSPA2 (35, AF10), PA4 (39, AF3), PE11 (61, AF10), PB11 (67, AF10), PC11 (112, AF5)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (1, AF3), PA3 (36, AF3), PG7 (92, AF3), PB8 (138, AF3)
CK2PE5 (4, AF3), PA8 (100, AF3)
D1PE6 (5, AF3), PC3 (29, AF3), PA10 (102, AF3), PD6 (122, AF3)
D2PE4 (3, AF3), PB9 (139, AF3)
D3PF10 (22, AF13)
EXTCLKPA0 (33, AF13), PB0 (43, AF13)
FS_APE4 (3, AF13), PA9 (101, AF13), PB9 (139, AF13)
FS_BPF9 (21, AF13), PA4 (39, AF13), PE9 (57, AF13), PA14 (JTCK/SWCLK) (109, AF13), PB6 (135, AF13)
MCLK_APE2 (1, AF13), PA3 (36, AF13), PG7 (92, AF13), PB8 (138, AF13)
MCLK_BPF7 (19, AF13), PE10 (60, AF13), PB4 (NJTRST) (133, AF13)
SCK_APE5 (4, AF13), PB10 (66, AF13), PA8 (100, AF13)
SCK_BPF8 (20, AF13), PE8 (56, AF13), PB3 (JTDO/TRACESWO) (132, AF13)
SD_APE6 (5, AF13), PC1 (27, AF13), PC3 (29, AF13), PA10 (102, AF13), PD6 (122, AF13)
SD_BPE3 (2, AF13), PF6 (18, AF13), PE7 (55, AF13), PA13 (JTMS/SWDIO) (105, AF13), PB5 (134, AF13)
SAI2EXTCLKPA2 (35, AF13), PC9 (99, AF13)
FS_APC0 (26, AF13), PD12 (81, AF13), PG10 (125, AF13)
FS_BPG3 (88, AF13), PA15 (JTDI) (110, AF13)
MCLK_APB14 (75, AF13), PD9 (78, AF13), PC6 (96, AF13)
MCLK_BPG4 (89, AF13), PC7 (97, AF13), PC11 (112, AF13)
SCK_APB13 (74, AF13), PD10 (79, AF13), PG9 (124, AF13)
SCK_BPG2 (87, AF13), PC10 (111, AF13)
SD_APB15 (76, AF13), PD11 (80, AF13), PG12 (126, AF13)
SD_BPG5 (90, AF13), PC12 (113, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (46), PE11 (61), PB11 (67), PD11 (80), PA11 (103), PC11 (112)
EXTI15PC15-OSC32_OUT (9), PF15 (52), PE15 (65), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (131)
IN1PC0 (26)
IN2PC1 (27)
IN3PC2 (28)
IN4PC3 (29)
IN5PA0 (33)
IN6PA1 (34)
IN7PA2 (35)
IN8PA3 (36)
IN9PA4 (39)
IN10PA5 (40)
IN11PA6 (41)
IN12PA7 (42)
IN15PB0 (43)
IN16PB1 (44)
ADC2EXTI11PF11 (46), PE11 (61), PB11 (67), PD11 (80), PA11 (103), PC11 (112)
EXTI15PC15-OSC32_OUT (9), PF15 (52), PE15 (65), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (131)
IN1PC0 (26)
IN2PC1 (27)
IN3PC2 (28)
IN4PC3 (29)
IN5PA0 (33)
IN6PA1 (34)
IN7PA2 (35)
IN8PA3 (36)
IN9PA4 (39)
IN10PA5 (40)
IN11PA6 (41)
IN12PA7 (42)
IN15PB0 (43)
IN16PB1 (44)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PF9 (21), PE9 (57), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (139)
OUT1PA4 (39)
OUT2PA5 (40)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (44)
INPPA2 (35), PB2 (45)
OUTPB0 (43, AF12), PB10 (66, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (132), PB7 (136)
INPPB4 (NJTRST) (133), PB6 (135)
OUTPB11 (67, AF12), PB5 (134, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (34)
VINPPA0 (33)
VOUTPA3 (36)
OPAMP2VINMPA7 (42)
VINPPA6 (41)
VOUTPB0 (43)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (31)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (41, AF12), PE15 (65, AF3)
BKIN2PE14 (64, AF3), PA11 (103, AF12)
CH1PE9 (57, AF1), PA8 (100, AF1)
CH1NPA7 (42, AF1), PE8 (56, AF1), PB13 (74, AF1)
CH2PE11 (61, AF1), PA9 (101, AF1)
CH2NPB0 (43, AF1), PE10 (60, AF1), PB14 (75, AF1)
CH3PE13 (63, AF1), PA10 (102, AF1)
CH3NPB1 (44, AF1), PE12 (62, AF1), PB15 (76, AF1)
CH4PE14 (64, AF1), PA11 (103, AF1)
ETRPE7 (55, AF1), PA12 (104, AF1)
TIM2CH1PA0 (33, AF1), PA5 (40, AF1), PA15 (JTDI) (110, AF1)
CH2PA1 (34, AF1), PB3 (JTDO/TRACESWO) (132, AF1)
CH3PA2 (35, AF1), PB10 (66, AF1)
CH4PA3 (36, AF1), PB11 (67, AF1)
ETRPA0 (33, AF14), PA5 (40, AF2), PA15 (JTDI) (110, AF2)
TIM3CH1PE3 (2, AF2), PA6 (41, AF2), PC6 (96, AF2), PB4 (NJTRST) (133, AF2)
CH2PE4 (3, AF2), PA7 (42, AF2), PC7 (97, AF2), PB5 (134, AF2)
CH3PE5 (4, AF2), PB0 (43, AF2), PC8 (98, AF2)
CH4PE6 (5, AF2), PB1 (44, AF2), PC9 (99, AF2)
ETRPE2 (1, AF2), PD2 (116, AF2)
TIM4CH1PD12 (81, AF2), PB6 (135, AF2)
CH2PD13 (82, AF2), PB7 (136, AF2)
CH3PD14 (85, AF2), PB8 (138, AF2)
CH4PD15 (86, AF2), PB9 (139, AF2)
ETRPE0 (140, AF2)
TIM5CH1PF6 (18, AF2), PA0 (33, AF2)
CH2PF7 (19, AF2), PA1 (34, AF2)
CH3PF8 (20, AF2), PA2 (35, AF2)
CH4PF9 (21, AF2), PA3 (36, AF2)
ETRPF6 (18, AF1)
TIM8BKINPA6 (41, AF13), PB7 (136, AF13)
BKIN2PC9 (99, AF14), PB6 (135, AF12)
CH1PC6 (96, AF3)
CH1NPA5 (40, AF3), PA7 (42, AF3)
CH2PC7 (97, AF3)
CH2NPB0 (43, AF3), PB14 (75, AF3)
CH3PC8 (98, AF3)
CH3NPB1 (44, AF3), PB15 (76, AF3)
CH4PC9 (99, AF3)
ETRPA0 (33, AF3)
TIM15BKINPA9 (101, AF14)
CH1PF9 (21, AF14), PA2 (35, AF14), PB14 (75, AF14), PG10 (125, AF14)
CH1NPA1 (34, AF14), PB13 (74, AF14), PG9 (124, AF14)
CH2PF10 (22, AF14), PA3 (36, AF14), PB15 (76, AF14)
TIM16BKINPB5 (134, AF14)
CH1PA6 (41, AF14), PB8 (138, AF14), PE0 (140, AF14)
CH1NPB6 (135, AF14)
TIM17BKINPA10 (102, AF14), PB4 (NJTRST) (133, AF14)
CH1PA7 (42, AF14), PB9 (139, AF14), PE1 (141, AF14)
CH1NPB7 (136, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (29, AF1), PG12 (126, AF1), PB6 (135, AF1)
IN1PC0 (26, AF1), PG10 (125, AF1), PB5 (134, AF1)
IN2PC2 (28, AF1), PB7 (136, AF1)
OUTPC1 (27, AF1), PB2 (45, AF1), PA14 (JTCK/SWCLK) (109, AF1), PG15 (131, AF1)
LPTIM2ETRPC3 (29, AF14), PA5 (40, AF14), PD11 (80, AF14)
IN1PC0 (26, AF14), PB1 (44, AF14), PD12 (81, AF14)
OUTPA4 (39, AF14), PD13 (82, AF14), PA8 (100, AF14)
LPTIM3ETRPF4 (14, AF2), PB14 (75, AF2), PC10 (111, AF2)
IN1PF3 (13, AF2), PB13 (74, AF2), PC11 (112, AF2)
OUTPF5 (15, AF2), PC3 (29, AF2), PB10 (66, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (7)
OUT2PB2 (45)
REFINPB15 (76, AF0)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (10, AF12)
A1PF1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (47, AF12)
A7PF13 (50, AF12)
A8PF14 (51, AF12)
A9PF15 (52, AF12)
A10PG0 (53, AF12)
A11PG1 (54, AF12)
A12PG2 (87, AF12)
A13PG3 (88, AF12)
A14PG4 (89, AF12)
A15PG5 (90, AF12)
A16PD11 (80, AF12)
A17PD12 (81, AF12)
A18PD13 (82, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (127, AF12)
A25PG14 (128, AF12)
ALEPD12 (81)
CLEPD11 (80)
CLKPD3 (117, AF12)
D0PD14 (85, AF12)
D1PD15 (86, AF12)
D2PD0 (114, AF12)
D3PD1 (115, AF12)
D4PE7 (55, AF12)
D5PE8 (56, AF12)
D6PE9 (57, AF12)
D7PE10 (60, AF12)
D8PE11 (61, AF12)
D9PE12 (62, AF12)
D10PE13 (63, AF12)
D11PE14 (64, AF12)
D12PE15 (65, AF12)
D13PD8 (77, AF12)
D14PD9 (78, AF12)
D15PD10 (79, AF12)
DA0PD14 (85, AF12)
DA1PD15 (86, AF12)
DA2PD0 (114, AF12)
DA3PD1 (115, AF12)
DA4PE7 (55, AF12)
DA5PE8 (56, AF12)
DA6PE9 (57, AF12)
DA7PE10 (60, AF12)
DA8PE11 (61, AF12)
DA9PE12 (62, AF12)
DA10PE13 (63, AF12)
DA11PE14 (64, AF12)
DA12PE15 (65, AF12)
DA13PD8 (77, AF12)
DA14PD9 (78, AF12)
DA15PD10 (79, AF12)
INTPG7 (92, AF12)
NBL0PE0 (140, AF12)
NBL1PE1 (141, AF12)
NCEPD7 (123, AF12), PG9 (124, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PG12 (126, AF12)
NLPB7 (136, AF12)
NOEPD4 (118, AF12)
NWAITPD6 (122, AF12)
NWEPD5 (119, AF12)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO2PB13 (74, AF9)
G1_IO3PB14 (75, AF9)
G2_IO1PB4 (NJTRST) (133, AF9)
G2_IO2PB5 (134, AF9)
G2_IO3PB6 (135, AF9)
G2_IO4PB7 (136, AF9)
G3_IO2PC10 (111, AF9)
G3_IO3PC11 (112, AF9)
G3_IO4PC12 (113, AF9)
G4_IO1PC6 (96, AF9)
G4_IO2PC7 (97, AF9)
G4_IO3PC8 (98, AF9)
G4_IO4PC9 (99, AF9)
G5_IO1PE10 (60, AF9)
G5_IO2PE11 (61, AF9)
G5_IO3PE12 (62, AF9)
G5_IO4PE13 (63, AF9)
G6_IO1PD10 (79, AF9)
G6_IO2PD11 (80, AF9)
G6_IO3PD12 (81, AF9)
G6_IO4PD13 (82, AF9)
G7_IO1PE2 (1, AF9)
G7_IO2PE3 (2, AF9)
G7_IO3PE4 (3, AF9)
G7_IO4PE5 (4, AF9)
G8_IO1PF14 (51, AF9)
G8_IO2PF15 (52, AF9)
G8_IO3PG0 (53, AF9)
G8_IO4PG1 (54, AF9)
SYNCPB10 (66, AF9), PD2 (116, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (45, AF6), PD4 (118, AF6)
CKIN1PB13 (74, AF6), PD7 (123, AF6)
CKIN2PE8 (56, AF6), PB15 (76, AF6)
CKIN3PE5 (4, AF6), PC6 (96, AF6)
CKOUTPF10 (22, AF6), PC2 (28, AF6), PE9 (57, AF6), PG7 (92, AF6), PB8 (138, AF5)
DATIN0PB1 (44, AF6), PD3 (117, AF6)
DATIN1PD6 (122, AF6)
DATIN2PE7 (55, AF6), PB14 (75, AF6)
DATIN3PE4 (3, AF6), PC7 (97, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (109, AF0)
JTDIPA15 (JTDI) (110, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (132, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (105, AF0)
NJTRSTPB4 (NJTRST) (133, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC1 (27, AF0), PC9 (99, AF0)
TRACED1PE4 (3, AF0), PC10 (111, AF0)
TRACED2PE5 (4, AF0), PD2 (116, AF0)
TRACED3PE6 (5, AF0), PC12 (113, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (35)
MCOPA8 (100, AF0)
OSC_INPH0-OSC_IN (23)
OSC_OUTPH1-OSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (33)
PWR_WKUP2PC13 (7)
PWR_WKUP3PE6 (5)
PWR_WKUP4PA2 (35)
TAMP_IN1PC13 (7)
TAMP_IN2PA0 (33)
TAMP_IN3PE6 (5)
TAMP_IN5PA1 (34)
TAMP_IN6PF7 (19)
TAMP_IN7PF8 (20)
TAMP_IN8PF9 (21)
TAMP_OUT1PA0 (33)
TAMP_OUT2PC13 (7)
TAMP_OUT3PF7 (19)
TAMP_OUT4PA1 (34)
TAMP_OUT6PE6 (5)
TAMP_OUT7PF9 (21)
TAMP_OUT8PF8 (20)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводDEBUG_TRACECLK (AF0), FMC_A23 (AF12), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
2PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_A19 (AF12), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
3PE4ввод-выводDEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
4PE5ввод-выводDEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
5PE6ввод-выводDEBUG_TRACED3 (AF0), FMC_A22 (AF12), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2)
6VBATпитание—
7PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
10PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
11PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
12PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
13PF3ввод-выводFMC_A3 (AF12), LPTIM3_IN1 (AF2)
14PF4ввод-выводFMC_A4 (AF12), LPTIM3_ETR (AF2)
15PF5ввод-выводFMC_A5 (AF12), LPTIM3_OUT (AF2)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводOCTOSPI1_IO3 (AF10), SAI1_SD_B (AF13), TIM5_CH1 (AF2), TIM5_ETR (AF1)
19PF7ввод-выводOCTOSPI1_IO2 (AF10), SAI1_MCLK_B (AF13), TAMP_IN6, TAMP_OUT3, TIM5_CH2 (AF2)
20PF8ввод-выводOCTOSPI1_IO0 (AF10), SAI1_SCK_B (AF13), TAMP_IN7, TAMP_OUT8, TIM5_CH3 (AF2)
21PF9ввод-выводDAC1_EXTI9, OCTOSPI1_IO1 (AF10), SAI1_FS_B (AF13), TAMP_IN8, TAMP_OUT7, TIM15_CH1 (AF14), TIM5_CH4 (AF2)
22PF10ввод-выводDFSDM1_CKOUT (AF6), OCTOSPI1_CLK (AF3), SAI1_D3 (AF13), TIM15_CH2 (AF14)
23PH0-OSC_INввод-выводRCC_OSC_IN
24PH1-OSC_OUTввод-выводRCC_OSC_OUT
25NRSTсброс—
26PC0ввод-выводADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12)
27PC1ввод-выводADC1_IN2, ADC2_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
28PC2ввод-выводADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
29PC3ввод-выводADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_OUT (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
30VSSA/VREF-питание—
31VREF+служебныйVREFBUF_OUT
32VDDAпитание—
33PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
34PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
35PA2ввод-выводADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
36PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
37VSSпитание—
38VDDпитание—
39PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
40PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
41PA6ввод-выводADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
42PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
43PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
44PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
45PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11)
46PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCLK (AF3)
47PF12ввод-выводFMC_A6 (AF12)
48VSSпитание—
49VDDпитание—
50PF13ввод-выводFMC_A7 (AF12), I2C4_SMBA (AF4)
51PF14ввод-выводFMC_A8 (AF12), I2C4_SCL (AF4), TSC_G8_IO1 (AF9)
52PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), TSC_G8_IO2 (AF9)
53PG0ввод-выводFMC_A10 (AF12), TSC_G8_IO3 (AF9)
54PG1ввод-выводFMC_A11 (AF12), TSC_G8_IO4 (AF9)
55PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1)
56PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
57PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
58VSSпитание—
59VDDпитание—
60PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
61PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPI1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
62PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
63PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
64PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1)
65PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3)
66PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
67PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
68VDDSMPSпитание—
69VLXSMPSпитание—
70VSSSMPSпитание—
71VSSпитание—
72V15SMPSпитание—
73VDDпитание—
74PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
75PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
76PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
77PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
78PD9ввод-выводDAC1_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), SAI2_MCLK_A (AF13), USART3_RX (AF7)
79PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
80PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
81PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
82PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
86PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
87PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5)
88PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5)
89PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5)
90PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5)
91PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), UCPD1_FRSTX1 (AF11)
92PG7ввод-выводDFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), UCPD1_FRSTX2 (AF11)
93PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
94VSSпитание—
95VDDIO2питание—
96PC6ввод-выводDFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
97PC7ввод-выводDFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
98PC8ввод-выводSDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
99PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
100PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
101PA9ввод-выводDAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
102PA10ввод-выводCRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
103PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
104PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
105PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
106VDDUSBпитание—
107VSSпитание—
108VDDпитание—
109PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13)
110PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
111PC10ввод-выводDEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7)
113PC12ввод-выводDEBUG_TRACED3 (AF0), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
114PD0ввод-выводFDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5)
115PD1ввод-выводFDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
116PD2ввод-выводDEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
117PD3ввод-выводDFSDM1_DATIN0 (AF6), FMC_CLK (AF12), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
118PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
119PD5ввод-выводFMC_NWE (AF12), OCTOSPI1_IO5 (AF10), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводDFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
123PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPI1_IO7 (AF10), USART2_CK (AF7)
124PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
125PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
126PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
127PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), USART1_CK (AF7)
128PG14ввод-выводFMC_A25 (AF12), I2C1_SCL (AF4)
129VSSпитание—
130VDDIO2питание—
131PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA (AF4), LPTIM1_OUT (AF1)
132PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
133PB4 (NJTRST)ввод-выводCOMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
134PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS, UCPD1_DBCC1, USART1_CK (AF7)
135PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
136PB7ввод-выводCOMP2_INM, FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7)
137PH3-BOOT0ввод-вывод—
138PB8ввод-выводDFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
139PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
140PE0ввод-выводFMC_NBL0 (AF12), TIM16_CH1 (AF14), TIM4_ETR (AF2)
141PE1ввод-выводFMC_NBL1 (AF12), TIM17_CH1 (AF14)
142VSSпитание—
143V15SMPSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
V15SMPS72, 143—
VBAT6резервное питание: часы реального времени и резервные регистры
VDD17, 38, 49, 59, 73, 84, 108, 121, 144питание цифровой части и линий ввода-вывода
VDDA32питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO295, 130питание отдельной группы линий ввода-вывода
VDDSMPS68—
VDDUSB106питание приёмопередатчика USB
VLXSMPS69—
VSS16, 37, 48, 58, 71, 83, 94, 107, 120, 129, 142общий провод (земля)
VSSA/VREF-30общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
VSSSMPS70—
NRST25сброс, активный уровень — низкий
VREF+31верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX эта группа называется STM32L552Z(C-E)TxQ: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L552ZCSTM32L552ZCTxQ256 КБ256 КБ
STM32L552ZESTM32L552ZETxQ512 КБ256 КБ

Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33. Отладочные платы ST на этом микроконтроллере: NUCLEO-L552ZE-Q, STM32L552E-EV.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L562ZETxQSTM32L5x2144 из 144выводы совпадают полностьютолько у него: AES, PKA
STM32U3B5ZGTxQSTM32U3x5137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U3B5ZITxQSTM32U3x5137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U3C5ZITxQSTM32U3x5137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U5A5ZJTxQSTM32U595/5A5137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U5A9ZJTxQSTM32U5x9137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U575ZGTxQSTM32U575/585137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U575ZITxQSTM32U575/585137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U585ZITxQSTM32U575/585137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U595ZITxQSTM32U5x5137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U595ZJTxQSTM32U595/5A5137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS
STM32U599ZITxQSTM32U5x9137 из 14430: VSSA/VREF- → VSSA; 68: VDDSMPS → VLXSMPS; 69: VLXSMPS → VDDSMPS; 71: VSS → VDD11; 72: V15SMPS → VSS; 142: VSS → VDD11; 143: V15SMPS → VSS

Частые вопросы

На каких выводах USART1 у STM32L552ZC?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PG9 (вывод 124, AF7) или PB6 (вывод 135, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PG10 (вывод 125, AF7) или PB7 (вывод 136, AF7).

Где у STM32L552ZC выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 105, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L552ZC?

I2C1_SCL — PG14 (вывод 128, AF4) или PB6 (вывод 135, AF4) или PB8 (вывод 138, AF4), I2C1_SDA — PG13 (вывод 127, AF4) или PB7 (вывод 136, AF4) или PB9 (вывод 139, AF4).

Сколько выводов ввода-вывода у STM32L552ZC в корпусе LQFP144?

111 из 144. Ещё 31 вывод занят питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L552ZC и STM32L552ZE?

Объёмом памяти: STM32L552ZC — 256 КБ флеш-памяти и 256 КБ ОЗУ, STM32L552ZE — 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L552ZC?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
