STM32N647Z0 в корпусе VFBGA142: распиновка
STM32N647Z0 — микроконтроллер STM32N6 на ядре Cortex-M55 с частотой до 800 МГц: 4200 КБ ОЗУ. Корпус VFBGA142 — 142 шарика, из них 75 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M55
- Частота ядра
- до 800 МГц
- ОЗУ
- 4200 КБ
- Корпус
- VFBGA142, 142 шарика
- Линий ввода-вывода
- 75
- Напряжение питания
- 1,71…3,6 В

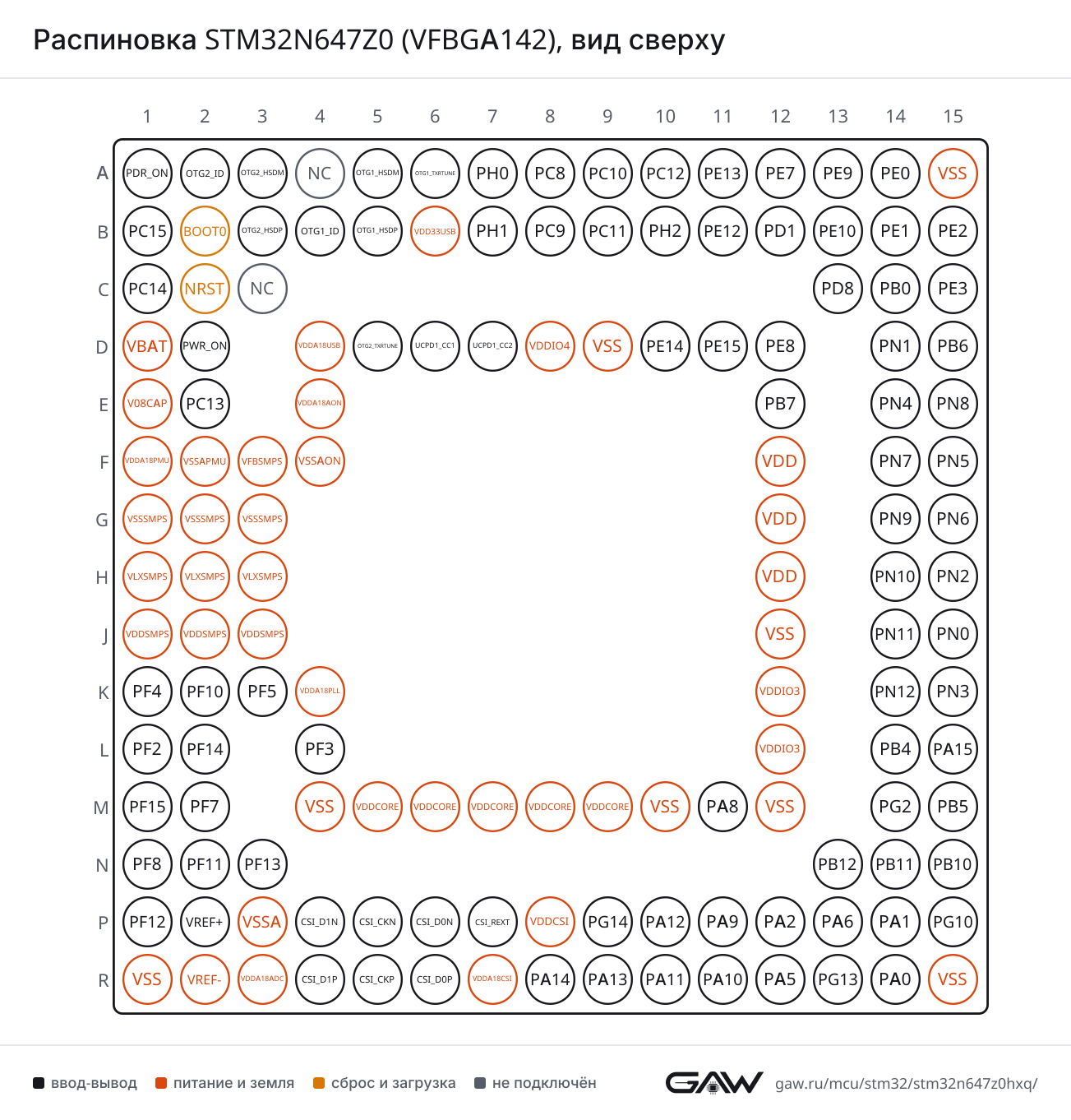

Схема корпуса VFBGA142
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (M11, AF7) |
| CTS | PF14 (L2, AF4), PA11 (R10, AF7) | |
| DE | PF15 (M1, AF4), PA12 (P10, AF7) | |
| NSS | PA11 (R10, AF7) | |
| RTS | PF15 (M1, AF4), PA12 (P10, AF7) | |
| RX | PF12 (P1, AF4), PA10 (R11, AF7) | |
| TX | PF13 (N3, AF4), PA9 (P11, AF7) | |
| USART3 | CK | PC12 (A10, AF7), PB12 (N13, AF7) |
| CTS | PF5 (K3, AF7), PG10 (P15, AF7) | |
| DE | PG2 (M14, AF7), PG13 (R13, AF7) | |
| NSS | PF5 (K3, AF7), PG10 (P15, AF7) | |
| RTS | PG2 (M14, AF7), PG13 (R13, AF7) | |
| RX | PE0 (A14, AF7), PC11 (B9, AF7), PE10 (B13, AF7), PB11 (N14, AF7) | |
| TX | PC10 (A9, AF7), PE1 (B14, AF7), PD8 (C13, AF7), PE8 (D12, AF7), PB10 (N15, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PF7 (M2, AF8) |
| DE | PA15(JTDI) (L15, AF8) | |
| RTS | PA15(JTDI) (L15, AF8) | |
| RX | PC11 (B9, AF8), PA1 (P14, AF8), PA11 (R10, AF8) | |
| TX | PC10 (A9, AF8), PD1 (B12, AF8), PA12 (P10, AF8), PA0 (R14, AF8) | |
| UART5 | CTS | PC9 (B8, AF11) |
| DE | PC8 (A8, AF11) | |
| RTS | PC8 (A8, AF11) | |
| RX | PH2 (B10, AF11), PB5(JTDO/TRACESWO) (M15, AF11), PB12 (N13, AF11) | |
| TX | PC12 (A10, AF11), PG10 (P15, AF11) | |
| UART7 | CTS | PE10 (B13, AF8), PG2 (M14, AF8) |
| DE | PE9 (A13, AF8) | |
| RTS | PE9 (A13, AF8) | |
| RX | PE7 (A12, AF8), PF10 (K2, AF8), PA8 (M11, AF10) | |
| TX | PE8 (D12, AF8), PB4(NJTRST) (L14, AF10), PA15(JTDI) (L15, AF10) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (R10, AF3) |
| DE | PA12 (P10, AF3) | |
| RTS | PA12 (P10, AF3) | |
| RX | PA10 (R11, AF3) | |
| TX | PA9 (P11, AF3) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4(NJTRST) (L14, AF5), PA6 (P13, AF5) |
| MOSI | PB5(JTDO/TRACESWO) (M15, AF5) | |
| NSS | PF4 (K1, AF5), PA15(JTDI) (L15, AF5) | |
| SCK | PF7 (M2, AF5), PA5 (R12, AF5) | |
| SPI3 | MISO | PC11 (B9, AF6), PB4(NJTRST) (L14, AF6) |
| MOSI | PC12 (A10, AF6), PB5(JTDO/TRACESWO) (M15, AF7) | |
| NSS | PF4 (K1, AF6), PA15(JTDI) (L15, AF6) | |
| SCK | PC10 (A9, AF6) | |
| SPI4 | MISO | PE13 (A11, AF5), PB6 (D15, AF5) |
| MOSI | PE14 (D10, AF5), PB7 (E12, AF5) | |
| NSS | PB0 (C14, AF5) | |
| SCK | PE12 (B11, AF5), PE2 (B15, AF5) | |
| SPI5 | MISO | PF12 (P1, AF5) |
| MOSI | PF14 (L2, AF5), PG2 (M14, AF5), PF11 (N2, AF5) | |
| NSS | PF13 (N3, AF5) | |
| SCK | PE15 (D11, AF5), PF15 (M1, AF5) | |
| SPI6 | MISO | PB4(NJTRST) (L14, AF8), PA6 (P13, AF8) |
| MOSI | PB5(JTDO/TRACESWO) (M15, AF8), PG14 (P9, AF5) | |
| NSS | PF4 (K1, AF8), PA15(JTDI) (L15, AF7), PA0 (R14, AF5) | |
| SCK | PC12 (A10, AF5), PA5 (R12, AF8) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C2 | SCL | PB10 (N15, AF4) |
| SDA | PB11 (N14, AF4) | |
| SMBA | PB12 (N13, AF4) | |
| I2C3 | SCL | PA8 (M11, AF4) |
| SDA | PC9 (B8, AF4), PA9 (P11, AF4) | |
| SMBA | PC8 (A8, AF4) | |
| I2C4 | SCL | PC10 (A9, AF4), PE13 (A11, AF4) |
| SDA | PC11 (B9, AF4), PE14 (D10, AF4) | |
| SMBA | PE15 (D11, AF4) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PA5 (R12, AF4) |
| SDA | PA6 (P13, AF4) | |
| I3C2 | SCL | PC10 (A9, AF2), PA8 (M11, AF2), PB10 (N15, AF2) |
| SDA | PC11 (B9, AF2), PB11 (N14, AF2), PA9 (P11, AF2) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (R10, AF6) |
| TX | PH2 (B10, AF6), PD1 (B12, AF6), PA12 (P10, AF6) | |
| FDCAN2 | RX | PB5(JTDO/TRACESWO) (M15, AF6), PB12 (N13, AF6) |
| TX | PG10 (P15, AF6) | |
| FDCAN3 | RX | PE12 (B11, AF6), PF3 (L4, AF6) |
| TX | PF2 (L1, AF6) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB1_OTG_HS | DM | OTG1_HSDM (A5) |
| DP | OTG1_HSDP (B5) | |
| ID | OTG1_ID (B4) | |
| USB2_OTG_HS | DM | OTG2_HSDM (A3) |
| DP | OTG2_HSDP (B3) | |
| ID | OTG2_ID (A2) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | UCPD1_CC1 (D6) |
| CC2 | UCPD1_CC2 (D7) | |
| FRSTX1 | PC8 (A8, AF6), PE2 (B15, AF7), PF10 (K2, AF6) | |
| FRSTX2 | PC9 (B8, AF6) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH1 | CLK | PF5 (K3, AF11) |
| MDC | PD1 (B12, AF11) | |
| MDIO | PF4 (K1, AF11) | |
| MII_RX_CLK | PF7 (M2, AF11) | |
| MII_RX_DV | PF10 (K2, AF11) | |
| MII_RXD0 | PF14 (L2, AF11) | |
| MII_RXD1 | PF15 (M1, AF11) | |
| MII_RXD2 | PF8 (N1, AF11) | |
| MII_TX_EN | PF11 (N2, AF11) | |
| MII_TXD0 | PF12 (P1, AF11) | |
| MII_TXD1 | PF13 (N3, AF11) | |
| PPS_OUT | PF3 (L4, AF11) | |
| RGMII_CLK125 | PF2 (L1, AF11) | |
| RGMII_RX_CLK | PF7 (M2, AF11) | |
| RGMII_RX_CTL | PF10 (K2, AF11) | |
| RGMII_RXD0 | PF14 (L2, AF11) | |
| RGMII_RXD1 | PF15 (M1, AF11) | |
| RGMII_RXD2 | PF8 (N1, AF11) | |
| RGMII_TX_CTL | PF11 (N2, AF11) | |
| RGMII_TXD0 | PF12 (P1, AF11) | |
| RGMII_TXD1 | PF13 (N3, AF11) | |
| RMII_CRS_DV | PF10 (K2, AF11) | |
| RMII_REF_CLK | PF7 (M2, AF11) | |
| RMII_RXD0 | PF14 (L2, AF11) | |
| RMII_RXD1 | PF15 (M1, AF11) | |
| RMII_TX_EN | PF11 (N2, AF11) | |
| RMII_TXD0 | PF12 (P1, AF11) | |
| RMII_TXD1 | PF13 (N3, AF11) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (B15, AF2) |
| CK2 | PB6 (D15, AF2) | |
| D1 | PB7 (E12, AF2) | |
| D2 | PB0 (C14, AF2) | |
| D3 | PF10 (K2, AF2) | |
| FS_A | PB0 (C14, AF6) | |
| FS_B | PG2 (M14, AF6) | |
| MCLK_A | PE2 (B15, AF6) | |
| SCK_A | PB6 (D15, AF6) | |
| SD_A | PB7 (E12, AF6) | |
| SD_B | PE3 (C15, AF6) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B9), PN11 (J14), PF11 (N2), PB11 (N14), PA11 (R10) |
| EXTI15 | PE15 (D11), PA15(JTDI) (L15), PF15 (M1) | |
| INN1 | PA0 (R14) | |
| INN2 | PF12 (P1) | |
| INN4 | PB10 (N15) | |
| INN5 | PF7 (M2) | |
| INN10 | PA10 (R11) | |
| INN11 | PA11 (R10) | |
| INN12 | PA12 (P10) | |
| INP0 | PA0 (R14) | |
| INP1 | PA1 (P14) | |
| INP2 | PF11 (N2) | |
| INP3 | PA6 (P13) | |
| INP4 | PB11 (N14) | |
| INP5 | PA8 (M11) | |
| INP6 | PF12 (P1) | |
| INP8 | PB10 (N15) | |
| INP9 | PF7 (M2) | |
| INP10 | PA9 (P11) | |
| INP11 | PA10 (R11) | |
| INP12 | PA11 (R10) | |
| INP13 | PA12 (P10) | |
| INP14 | PA2 (P12) | |
| INP16 | PF3 (L4) | |
| INP18 | PF4 (K1) | |
| ADC2 | EXTI11 | PC11 (B9), PN11 (J14), PF11 (N2), PB11 (N14), PA11 (R10) |
| EXTI15 | PE15 (D11), PA15(JTDI) (L15), PF15 (M1) | |
| INN1 | PA0 (R14) | |
| INN2 | PF14 (L2) | |
| INN4 | PB10 (N15) | |
| INN5 | PF7 (M2) | |
| INN10 | PA10 (R11) | |
| INN11 | PA11 (R10) | |
| INN12 | PA12 (P10) | |
| INP0 | PA0 (R14) | |
| INP1 | PA1 (P14) | |
| INP2 | PF13 (N3) | |
| INP3 | PA6 (P13) | |
| INP4 | PB11 (N14) | |
| INP5 | PA8 (M11) | |
| INP6 | PF14 (L2) | |
| INP8 | PB10 (N15) | |
| INP9 | PF7 (M2) | |
| INP10 | PA9 (P11) | |
| INP11 | PA10 (R11) | |
| INP12 | PA11 (R10) | |
| INP13 | PA12 (P10) | |
| INP14 | PA2 (P12) | |
| INP18 | PA5 (R12) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM2 | CH1 | PA15(JTDI) (L15, AF1), PA5 (R12, AF1), PA0 (R14, AF1) |
| CH2 | PF14 (L2, AF1), PA1 (P14, AF1) | |
| CH3 | PB10 (N15, AF1), PA2 (P12, AF1) | |
| CH4 | PB11 (N14, AF1) | |
| ETR | PA15(JTDI) (L15, AF2), PA5 (R12, AF2) | |
| TIM3 | CH1 | PB4(NJTRST) (L14, AF2), PA6 (P13, AF2) |
| CH2 | PB5(JTDO/TRACESWO) (M15, AF2) | |
| CH3 | PC8 (A8, AF2), PF7 (M2, AF2) | |
| CH4 | PC9 (B8, AF2) | |
| ETR | PH2 (B10, AF2) | |
| TIM9 | CH1 | PF7 (M2, AF3), PA0 (R14, AF3) |
| CH2 | PA5 (R12, AF3) | |
| TIM10 | CH1 | PA5 (R12, AF10) |
| TIM11 | CH1 | PA8 (M11, AF9) |
| TIM13 | CH1 | PA6 (P13, AF10) |
| TIM14 | CH1 | PG2 (M14, AF11) |
| TIM15 | BKIN | PH2 (B10, AF4), PE3 (C15, AF7), PA0 (R14, AF4) |
| CH1 | PC12 (A10, AF4), PB6 (D15, AF7), PA2 (P12, AF4) | |
| CH1N | PB0 (C14, AF7), PA1 (P14, AF4) | |
| CH2 | PB7 (E12, AF7) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM2 | CH1 | PG10 (P15, AF3) |
| CH2 | PE1 (B14, AF3) | |
| ETR | PE0 (A14, AF3), PB11 (N14, AF3) | |
| IN1 | PB10 (N15, AF3), PG13 (R13, AF3) | |
| IN2 | PF5 (K3, AF3), PB12 (N13, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (E2) |
| TS | PC13 (E2) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (P11, AF9), PA1 (P14, AF9) |
| D1 | PA10 (R11, AF9) | |
| D2 | PC8 (A8, AF9), PE0 (A14, AF9), PG10 (P15, AF9) | |
| D3 | PC9 (B8, AF9), PE10 (B13, AF9) | |
| D4 | PC11 (B9, AF9), PB0 (C14, AF9), PE8 (D12, AF9) | |
| D5 | PN9 (G14, AF10) | |
| D6 | PB6 (D15, AF9), PF5 (K3, AF9), PG2 (M14, AF9) | |
| D7 | PB7 (E12, AF9) | |
| D8 | PE1 (B14, AF9), PA5 (R12, AF9) | |
| D9 | PC12 (A10, AF9) | |
| D10 | PB5(JTDO/TRACESWO) (M15, AF9), PF13 (N3, AF9) | |
| D11 | PH2 (B10, AF9), PD8 (C13, AF9), PF10 (K2, AF9), PG14 (P9, AF9) | |
| D12 | PG13 (R13, AF9) | |
| D13 | PF12 (P1, AF9) | |
| HSYNC | PF4 (K1, AF9), PF3 (L4, AF9) | |
| PIXCLK | PA6 (P13, AF9) | |
| VSYNC | PB4(NJTRST) (L14, AF9) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PA9 (P11, AF9), PA1 (P14, AF9) |
| D1 | PA10 (R11, AF9) | |
| D2 | PC8 (A8, AF9), PE0 (A14, AF9), PG10 (P15, AF9) | |
| D3 | PC9 (B8, AF9), PE10 (B13, AF9) | |
| D4 | PC11 (B9, AF9), PB0 (C14, AF9), PE8 (D12, AF9) | |
| D5 | PN9 (G14, AF10) | |
| D6 | PB6 (D15, AF9), PF5 (K3, AF9), PG2 (M14, AF9) | |
| D7 | PB7 (E12, AF9) | |
| D8 | PE1 (B14, AF9), PA5 (R12, AF9) | |
| D9 | PC12 (A10, AF9) | |
| D10 | PB5(JTDO/TRACESWO) (M15, AF9), PF13 (N3, AF9) | |
| D11 | PH2 (B10, AF9), PD8 (C13, AF9), PF10 (K2, AF9), PG14 (P9, AF9) | |
| D12 | PG13 (R13, AF9) | |
| D13 | PF12 (P1, AF9) | |
| D14 | PC10 (A9, AF9) | |
| D15 | PF10 (K2, AF10), PF11 (N2, AF9) | |
| DE | PF4 (K1, AF9), PF3 (L4, AF9) | |
| PDCK | PA6 (P13, AF9) | |
| RDY | PB4(NJTRST) (L14, AF9) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PC8 (A8, AF14), PF11 (N2, AF14) |
| B1 | PF2 (L1, AF14), PG14 (P9, AF14) | |
| B2 | PA12 (P10, AF14) | |
| B3 | PC9 (B8, AF14), PA11 (R10, AF14) | |
| B4 | PN10 (H14, AF14), PA10 (R11, AF14) | |
| B5 | PA9 (P11, AF14) | |
| B6 | PN11 (J14, AF14), PA8 (M11, AF14) | |
| B7 | PA2 (P12, AF14), PA6 (P13, AF12) | |
| CLK | PA5 (R12, AF14) | |
| DE | PG13 (R13, AF14) | |
| G0 | PF5 (K3, AF14), PF14 (L2, AF14) | |
| G1 | PF15 (M1, AF14) | |
| G2 | PA1 (P14, AF14) | |
| G3 | PA0 (R14, AF14) | |
| G4 | PG10 (P15, AF14) | |
| G5 | PB12 (N13, AF14) | |
| G6 | PB11 (N14, AF14) | |
| G7 | PB10 (N15, AF14) | |
| HSYNC | PA6 (P13, AF14) | |
| R0 | PG2 (M14, AF14) | |
| R1 | PF10 (K2, AF14) | |
| R2 | PB5(JTDO/TRACESWO) (M15, AF14) | |
| R3 | PF4 (K1, AF14), PB4(NJTRST) (L14, AF14) | |
| R4 | PF3 (L4, AF14) | |
| R5 | PA15(JTDI) (L15, AF14) | |
| R6 | PF8 (N1, AF14) | |
| R7 | PD8 (C13, AF14) | |
| VSYNC | PF7 (M2, AF14) |
MDF — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| MDF1 | CCK0 | PE2 (B15, AF4) |
| CCK1 | PB6 (D15, AF4) | |
| CKI0 | PE7 (A12, AF4) | |
| CKI2 | PE3 (C15, AF4) | |
| CKI4 | PE9 (A13, AF4) | |
| SDI0 | PE8 (D12, AF4) | |
| SDI1 | PB7 (E12, AF4) | |
| SDI2 | PB0 (C14, AF4) | |
| SDI3 | PF10 (K2, AF4) | |
| SDI4 | PE10 (B13, AF4) | |
| SDI5 | PE12 (B11, AF4) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PE13 (A11, AF3), PE2 (B15, AF3) |
| CCK1 | PE14 (D10, AF3), PB6 (D15, AF3) | |
| SDI0 | PB0 (C14, AF3), PB7 (E12, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14(JTCK/SWCLK) (R8, AF0) |
| JTDI | PA15(JTDI) (L15, AF0) | |
| JTDO-SWO | PB5(JTDO/TRACESWO) (M15, AF0) | |
| JTMS-SWDIO | PA13(JTMS/SWDIO) (R9, AF0) | |
| NJTRST | PB4(NJTRST) (L14, AF0) | |
| TRACECLK | PE10 (B13, AF0), PE2 (B15, AF0), PF8 (N1, AF0) | |
| TRACED0 | PE3 (C15, AF0) | |
| TRACED1 | PC8 (A8, AF0), PB0 (C14, AF0), PG14 (P9, AF0) | |
| TRACED2 | PH2 (B10, AF0), PB6 (D15, AF0) | |
| TRACED3 | PC12 (A10, AF0), PB7 (E12, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (M11, AF0) |
| MCO_2 | PC9 (B8, AF0) | |
| OSC_IN | PH0-OSC_IN (A7) | |
| OSC_OUT | PH1-OSC_OUT (B7) | |
| OSC32_IN | PC14-OSC32_IN(OSC32_IN) (C1) | |
| OSC32_OUT | PC15-OSC32_OUT(OSC32_OUT) (B1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PA10 (R11, AF0) |
| PWR_CSTOP | PA5 (R12, AF0) | |
| PWR_WKUP1 | PA0 (R14) | |
| PWR_WKUP2 | PA2 (P12) | |
| PWR_WKUP3 | PC13 (E2) | |
| TAMP_IN1 | PC13 (E2) | |
| TAMP_IN3 | PD8 (C13) | |
| TAMP_IN6 | PE0 (A14) | |
| TAMP_OUT2 | PC13 (E2) | |
| TAMP_OUT4 | PD8 (C13) | |
| TAMP_OUT5 | PE0 (A14) |
Блоки без собственных выводов: XSPI1 (расширенный SPI для памяти), XSPI2 (расширенный SPI для памяти), XSPI3 (расширенный SPI для памяти), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), TIM18 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 142 шарика корпуса VFBGA142 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PDR_ON | служебный | — |
| A2 | OTG2_ID | служебный | USB2_OTG_HS_ID |
| A3 | OTG2_HSDM | служебный | USB2_OTG_HS_DM |
| A4 | NC | не подключён | — |
| A5 | OTG1_HSDM | служебный | USB1_OTG_HS_DM |
| A6 | OTG1_TXRTUNE | служебный | — |
| A7 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| A8 | PC8 | ввод-вывод | DCMIPP_D2 (AF9), DCMI_D2 (AF9), DEBUG_TRACED1 (AF0), HDP_HDP0 (AF15), I2C3_SMBA (AF4), LTDC_B0 (AF14), PSSI_D2 (AF9), TIM3_CH3 (AF2), UART5_DE (AF11), UART5_RTS (AF11), UCPD1_FRSTX1 (AF6) |
| A9 | PC10 | ввод-вывод | DCMIPP_D14 (AF9), HDP_HDP2 (AF15), I2C4_SCL (AF4), I3C2_SCL (AF2), PSSI_D14 (AF9), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| A10 | PC12 | ввод-вывод | DCMIPP_D9 (AF9), DCMI_D9 (AF9), DEBUG_TRACED3 (AF0), HDP_HDP4 (AF15), PSSI_D9 (AF9), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF4), UART5_TX (AF11), USART3_CK (AF7) |
| A11 | PE13 | ввод-вывод | ADF1_CCK0 (AF3), I2C4_SCL (AF4), SPI4_MISO (AF5) |
| A12 | PE7 | ввод-вывод | MDF1_CKI0 (AF4), UART7_RX (AF8) |
| A13 | PE9 | ввод-вывод | MDF1_CKI4 (AF4), UART7_DE (AF8), UART7_RTS (AF8) |
| A14 | PE0 | ввод-вывод | DCMIPP_D2 (AF9), DCMI_D2 (AF9), LPTIM2_ETR (AF3), PSSI_D2 (AF9), TAMP_IN6, TAMP_OUT5, USART3_RX (AF7) |
| A15 | VSS | питание | — |
| B1 | PC15-OSC32_OUT(OSC32_OUT) | ввод-вывод | RCC_OSC32_OUT |
| B2 | BOOT0 | загрузка | — |
| B3 | OTG2_HSDP | служебный | USB2_OTG_HS_DP |
| B4 | OTG1_ID | служебный | USB1_OTG_HS_ID |
| B5 | OTG1_HSDP | служебный | USB1_OTG_HS_DP |
| B6 | VDD33USB | питание | — |
| B7 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| B8 | PC9 | ввод-вывод | AUDIOCLK (AF5), DCMIPP_D3 (AF9), DCMI_D3 (AF9), HDP_HDP1 (AF15), I2C3_SDA (AF4), LTDC_B3 (AF14), PSSI_D3 (AF9), RCC_MCO_2 (AF0), TIM3_CH4 (AF2), UART5_CTS (AF11), UCPD1_FRSTX2 (AF6) |
| B9 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4 (AF9), DCMI_D4 (AF9), HDP_HDP3 (AF15), I2C4_SDA (AF4), I3C2_SDA (AF2), PSSI_D4 (AF9), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B10 | PH2 | ввод-вывод | DCMIPP_D11 (AF9), DCMI_D11 (AF9), DEBUG_TRACED2 (AF0), FDCAN1_TX (AF6), PSSI_D11 (AF9), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF11) |
| B11 | PE12 | ввод-вывод | FDCAN3_RX (AF6), MDF1_SDI5 (AF4), SPI4_SCK (AF5) |
| B12 | PD1 | ввод-вывод | ETH1_MDC (AF11), FDCAN1_TX (AF6), UART4_TX (AF8) |
| B13 | PE10 | ввод-вывод | DCMIPP_D3 (AF9), DCMI_D3 (AF9), DEBUG_TRACECLK (AF0), MDF1_SDI4 (AF4), PSSI_D3 (AF9), UART7_CTS (AF8), USART3_RX (AF7) |
| B14 | PE1 | ввод-вывод | DCMIPP_D8 (AF9), DCMI_D8 (AF9), LPTIM2_CH2 (AF3), PSSI_D8 (AF9), USART3_TX (AF7) |
| B15 | PE2 | ввод-вывод | ADF1_CCK0 (AF3), DEBUG_TRACECLK (AF0), MDF1_CCK0 (AF4), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), UCPD1_FRSTX1 (AF7) |
| C1 | PC14-OSC32_IN(OSC32_IN) | ввод-вывод | RCC_OSC32_IN |
| C2 | NRST | сброс | — |
| C3 | NC | не подключён | — |
| C13 | PD8 | ввод-вывод | DCMIPP_D11 (AF9), DCMI_D11 (AF9), LTDC_R7 (AF14), PSSI_D11 (AF9), TAMP_IN3, TAMP_OUT4, USART3_TX (AF7) |
| C14 | PB0 | ввод-вывод | ADF1_SDI0 (AF3), DCMIPP_D4 (AF9), DCMI_D4 (AF9), DEBUG_TRACED1 (AF0), MDF1_SDI2 (AF4), PSSI_D4 (AF9), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF7) |
| C15 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), MDF1_CKI2 (AF4), SAI1_SD_B (AF6), TIM15_BKIN (AF7) |
| D1 | VBAT | питание | — |
| D2 | PWR_ON | служебный | — |
| D4 | VDDA18USB | питание | — |
| D5 | OTG2_TXRTUNE | служебный | — |
| D6 | UCPD1_CC1 | служебный | UCPD1_CC1 |
| D7 | UCPD1_CC2 | служебный | UCPD1_CC2 |
| D8 | VDDIO4 | питание | — |
| D9 | VSS | питание | — |
| D10 | PE14 | ввод-вывод | ADF1_CCK1 (AF3), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), I2C4_SDA (AF4), SPI4_MOSI (AF5) |
| D11 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, GFXTIM_FCKCAL (AF13), GFXTIM_LCKCAL (AF2), I2C4_SMBA (AF4), SPI5_SCK (AF5) |
| D12 | PE8 | ввод-вывод | DCMIPP_D4 (AF9), DCMI_D4 (AF9), MDF1_SDI0 (AF4), PSSI_D4 (AF9), UART7_TX (AF8), USART3_TX (AF7) |
| D14 | PN1 | ввод-вывод | XSPIM_P2_NCS1 (AF9) |
| D15 | PB6 | ввод-вывод | ADF1_CCK1 (AF3), DCMIPP_D6 (AF9), DCMI_D6 (AF9), DEBUG_TRACED2 (AF0), MDF1_CCK1 (AF4), PSSI_D6 (AF9), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF7) |
| E1 | V08CAP | питание | — |
| E2 | PC13 | ввод-вывод | HDP_HDP5 (AF15), PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2 |
| E4 | VDDA18AON | питание | — |
| E12 | PB7 | ввод-вывод | ADF1_SDI0 (AF3), DCMIPP_D7 (AF9), DCMI_D7 (AF9), DEBUG_TRACED3 (AF0), MDF1_SDI1 (AF4), PSSI_D7 (AF9), SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI4_MOSI (AF5), TIM15_CH2 (AF7) |
| E14 | PN4 | ввод-вывод | XSPIM_P2_IO2 (AF9) |
| E15 | PN8 | ввод-вывод | XSPIM_P2_IO4 (AF9) |
| F1 | VDDA18PMU | питание | — |
| F2 | VSSAPMU | питание | — |
| F3 | VFBSMPS | питание | — |
| F4 | VSSAON | питание | — |
| F12 | VDD | питание | — |
| F14 | PN7 | ввод-вывод | XSPIM_P2_NCLK (AF9) |
| F15 | PN5 | ввод-вывод | XSPIM_P2_IO3 (AF9) |
| G1 | VSSSMPS | питание | — |
| G2 | VSSSMPS | питание | — |
| G3 | VSSSMPS | питание | — |
| G12 | VDD | питание | — |
| G14 | PN9 | ввод-вывод | DCMIPP_D5 (AF10), DCMI_D5 (AF10), PSSI_D5 (AF10), XSPIM_P2_IO5 (AF9) |
| G15 | PN6 | ввод-вывод | XSPIM_P2_CLK (AF9) |
| H1 | VLXSMPS | питание | — |
| H2 | VLXSMPS | питание | — |
| H3 | VLXSMPS | питание | — |
| H12 | VDD | питание | — |
| H14 | PN10 | ввод-вывод | LTDC_B4 (AF14), XSPIM_P2_IO6 (AF9) |
| H15 | PN2 | ввод-вывод | XSPIM_P2_IO0 (AF9) |
| J1 | VDDSMPS | питание | — |
| J2 | VDDSMPS | питание | — |
| J3 | VDDSMPS | питание | — |
| J12 | VSS | питание | — |
| J14 | PN11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LTDC_B6 (AF14), XSPIM_P2_IO7 (AF9) |
| J15 | PN0 | ввод-вывод | XSPIM_P2_DQS0 (AF9) |
| K1 | PF4 | ввод-вывод | ADC1_INP18, DCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), ETH1_MDIO (AF11), HDP_HDP4 (AF15), LTDC_R3 (AF14), PSSI_DE (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8) |
| K2 | PF10 | ввод-вывод | DCMIPP_D11 (AF9), DCMIPP_D15 (AF10), DCMI_D11 (AF9), ETH1_MII_RX_DV (AF11), ETH1_RGMII_RX_CTL (AF11), ETH1_RMII_CRS_DV (AF11), LTDC_R1 (AF14), MDF1_SDI3 (AF4), PSSI_D11 (AF9), PSSI_D15 (AF10), SAI1_D3 (AF2), UART7_RX (AF8), UCPD1_FRSTX1 (AF6) |
| K3 | PF5 | ввод-вывод | DCMIPP_D6 (AF9), DCMI_D6 (AF9), ETH1_CLK (AF11), LPTIM2_IN2 (AF3), LTDC_G0 (AF14), PSSI_D6 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| K4 | VDDA18PLL | питание | — |
| K12 | VDDIO3 | питание | — |
| K14 | PN12 | ввод-вывод | XSPIM_P2_NCS2 (AF9) |
| K15 | PN3 | ввод-вывод | XSPIM_P2_IO1 (AF9) |
| L1 | PF2 | ввод-вывод | ETH1_RGMII_CLK125 (AF11), FDCAN3_TX (AF6), LTDC_B1 (AF14) |
| L2 | PF14 | ввод-вывод | ADC2_INN2, ADC2_INP6, ETH1_MII_RXD0 (AF11), ETH1_RGMII_RXD0 (AF11), ETH1_RMII_RXD0 (AF11), LTDC_G0 (AF14), SPI5_MOSI (AF5), TIM2_CH2 (AF1), USART1_CTS (AF4) |
| L4 | PF3 | ввод-вывод | ADC1_INP16, DCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), ETH1_PPS_OUT (AF11), FDCAN3_RX (AF6), LTDC_R4 (AF14), PSSI_DE (AF9) |
| L12 | VDDIO3 | питание | — |
| L14 | PB4(NJTRST) | ввод-вывод | DCMIPP_VSYNC (AF9), DCMI_VSYNC (AF9), DEBUG_NJTRST (AF0), HDP_HDP4 (AF15), LTDC_R3 (AF14), PSSI_RDY (AF9), SPI1_MISO (AF5), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM3_CH1 (AF2), UART7_TX (AF10) |
| L15 | PA15(JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), HDP_HDP7 (AF15), LTDC_R5 (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF10) |
| M1 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ETH1_MII_RXD1 (AF11), ETH1_RGMII_RXD1 (AF11), ETH1_RMII_RXD1 (AF11), LTDC_G1 (AF14), SPI5_SCK (AF5), USART1_DE (AF4), USART1_RTS (AF4) |
| M2 | PF7 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH1_MII_RX_CLK (AF11), ETH1_RGMII_RX_CLK (AF11), ETH1_RMII_REF_CLK (AF11), GFXTIM_TE (AF12), HDP_HDP0 (AF15), LTDC_VSYNC (AF14), SPI1_SCK (AF5), TIM3_CH3 (AF2), TIM9_CH1 (AF3), UART4_CTS (AF8) |
| M4 | VSS | питание | — |
| M5 | VDDCORE | питание | — |
| M6 | VDDCORE | питание | — |
| M7 | VDDCORE | питание | — |
| M8 | VDDCORE | питание | — |
| M9 | VDDCORE | питание | — |
| M10 | VSS | питание | — |
| M11 | PA8 | ввод-вывод | ADC1_INP5, ADC2_INP5, HDP_HDP0 (AF15), I2C3_SCL (AF4), I3C2_SCL (AF2), LTDC_B6 (AF14), RCC_MCO_1 (AF0), TIM11_CH1 (AF9), UART7_RX (AF10), USART1_CK (AF7) |
| M12 | VSS | питание | — |
| M14 | PG2 | ввод-вывод | DCMIPP_D6 (AF9), DCMI_D6 (AF9), LTDC_R0 (AF14), PSSI_D6 (AF9), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF11), UART7_CTS (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| M15 | PB5(JTDO/TRACESWO) | ввод-вывод | DCMIPP_D10 (AF9), DCMI_D10 (AF9), DEBUG_JTDO-SWO (AF0), FDCAN2_RX (AF6), HDP_HDP5 (AF15), LTDC_R2 (AF14), PSSI_D10 (AF9), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM3_CH2 (AF2), UART5_RX (AF11) |
| N1 | PF8 | ввод-вывод | DEBUG_TRACECLK (AF0), ETH1_MII_RXD2 (AF11), ETH1_RGMII_RXD2 (AF11), LTDC_R6 (AF14) |
| N2 | PF11 | ввод-вывод | ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D15 (AF9), ETH1_MII_TX_EN (AF11), ETH1_RGMII_TX_CTL (AF11), ETH1_RMII_TX_EN (AF11), LTDC_B0 (AF14), PSSI_D15 (AF9), SPI5_MOSI (AF5) |
| N3 | PF13 | ввод-вывод | ADC2_INP2, DCMIPP_D10 (AF9), DCMI_D10 (AF9), ETH1_MII_TXD1 (AF11), ETH1_RGMII_TXD1 (AF11), ETH1_RMII_TXD1 (AF11), PSSI_D10 (AF9), SPI5_NSS (AF5), USART1_TX (AF4) |
| N13 | PB12 | ввод-вывод | FDCAN2_RX (AF6), HDP_HDP4 (AF15), I2C2_SMBA (AF4), LPTIM2_IN2 (AF3), LTDC_G5 (AF14), UART5_RX (AF11), USART3_CK (AF7) |
| N14 | PB11 | ввод-вывод | ADC1_EXTI11, ADC1_INP4, ADC2_EXTI11, ADC2_INP4, HDP_HDP3 (AF15), I2C2_SDA (AF4), I3C2_SDA (AF2), LPTIM2_ETR (AF3), LTDC_G6 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7) |
| N15 | PB10 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, HDP_HDP2 (AF15), I2C2_SCL (AF4), I3C2_SCL (AF2), LPTIM2_IN1 (AF3), LTDC_G7 (AF14), TIM2_CH3 (AF1), USART3_TX (AF7) |
| P1 | PF12 | ввод-вывод | ADC1_INN2, ADC1_INP6, DCMIPP_D13 (AF9), DCMI_D13 (AF9), ETH1_MII_TXD0 (AF11), ETH1_RGMII_TXD0 (AF11), ETH1_RMII_TXD0 (AF11), PSSI_D13 (AF9), SPI5_MISO (AF5), USART1_RX (AF4) |
| P2 | VREF+ | служебный | — |
| P3 | VSSA | питание | — |
| P4 | CSI_D1N | служебный | CSI_D1N |
| P5 | CSI_CKN | служебный | CSI_CKN |
| P6 | CSI_D0N | служебный | CSI_D0N |
| P7 | CSI_REXT | служебный | CSI_REXT |
| P8 | VDDCSI | питание | — |
| P9 | PG14 | ввод-вывод | DCMIPP_D11 (AF9), DCMI_D11 (AF9), DEBUG_TRACED1 (AF0), LTDC_B1 (AF14), PSSI_D11 (AF9), SPI6_MOSI (AF5) |
| P10 | PA12 | ввод-вывод | ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, FDCAN1_TX (AF6), HDP_HDP4 (AF15), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_B2 (AF14), UART4_TX (AF8), USART1_DE (AF7), USART1_RTS (AF7) |
| P11 | PA9 | ввод-вывод | ADC1_INP10, ADC2_INP10, DCMIPP_D0 (AF9), DCMI_D0 (AF9), HDP_HDP1 (AF15), I2C3_SDA (AF4), I3C2_SDA (AF2), LPUART1_TX (AF3), LTDC_B5 (AF14), PSSI_D0 (AF9), USART1_TX (AF7) |
| P12 | PA2 | ввод-вывод | ADC1_INP14, ADC2_INP14, HDP_HDP2 (AF15), LTDC_B7 (AF14), MDIOS_MDIO (AF11), PWR_WKUP2, TIM15_CH1 (AF4), TIM2_CH3 (AF1) |
| P13 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, BOOT1 (AF0), DCMIPP_PIXCLK (AF9), DCMI_PIXCLK (AF9), HDP_HDP6 (AF15), I3C1_SDA (AF4), LTDC_B7 (AF12), LTDC_HSYNC (AF14), MDIOS_MDC (AF11), PSSI_PDCK (AF9), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF10), TIM3_CH1 (AF2) |
| P14 | PA1 | ввод-вывод | ADC1_INP1, ADC2_INP1, DCMIPP_D0 (AF9), DCMI_D0 (AF9), HDP_HDP1 (AF15), LTDC_G2 (AF14), PSSI_D0 (AF9), TIM15_CH1N (AF4), TIM2_CH2 (AF1), UART4_RX (AF8) |
| P15 | PG10 | ввод-вывод | DCMIPP_D2 (AF9), DCMI_D2 (AF9), FDCAN2_TX (AF6), HDP_HDP5 (AF15), LPTIM2_CH1 (AF3), LTDC_G4 (AF14), PSSI_D2 (AF9), UART5_TX (AF11), USART3_CTS (AF7), USART3_NSS (AF7) |
| R1 | VSS | питание | — |
| R2 | VREF- | питание | — |
| R3 | VDDA18ADC | питание | — |
| R4 | CSI_D1P | служебный | CSI_D1P |
| R5 | CSI_CKP | служебный | CSI_CKP |
| R6 | CSI_D0P | служебный | CSI_D0P |
| R7 | VDDA18CSI | питание | — |
| R8 | PA14(JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), HDP_HDP6 (AF15) |
| R9 | PA13(JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), HDP_HDP5 (AF15) |
| R10 | PA11 | ввод-вывод | ADC1_EXTI11, ADC1_INN11, ADC1_INP12, ADC2_EXTI11, ADC2_INN11, ADC2_INP12, FDCAN1_RX (AF6), HDP_HDP3 (AF15), LPUART1_CTS (AF3), LTDC_B3 (AF14), UART4_RX (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| R11 | PA10 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DCMIPP_D1 (AF9), DCMI_D1 (AF9), HDP_HDP2 (AF15), LPUART1_RX (AF3), LTDC_B4 (AF14), MDIOS_MDIO (AF11), PSSI_D1 (AF9), PWR_CSLEEP (AF0), USART1_RX (AF7) |
| R12 | PA5 | ввод-вывод | ADC2_INP18, DCMIPP_D8 (AF9), DCMI_D8 (AF9), HDP_HDP5 (AF15), I3C1_SCL (AF4), LTDC_CLK (AF14), PSSI_D8 (AF9), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM10_CH1 (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3) |
| R13 | PG13 | ввод-вывод | DCMIPP_D12 (AF9), DCMI_D12 (AF9), LPTIM2_IN1 (AF3), LTDC_DE (AF14), PSSI_D12 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| R14 | PA0 | ввод-вывод | ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, HDP_HDP0 (AF15), LTDC_G3 (AF14), PWR_WKUP1, SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM9_CH1 (AF3), UART4_TX (AF8) |
| R15 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| V08CAP | E1 | — |
| VBAT | D1 | резервное питание: часы реального времени и резервные регистры |
| VDD | F12, G12, H12 | питание цифровой части и линий ввода-вывода |
| VDD33USB | B6 | — |
| VDDA18ADC | R3 | — |
| VDDA18AON | E4 | — |
| VDDA18CSI | R7 | — |
| VDDA18PLL | K4 | — |
| VDDA18PMU | F1 | — |
| VDDA18USB | D4 | — |
| VDDCORE | M5, M6, M7, M8, M9 | — |
| VDDCSI | P8 | — |
| VDDIO3 | K12, L12 | — |
| VDDIO4 | D8 | — |
| VDDSMPS | J1, J2, J3 | — |
| VFBSMPS | F3 | — |
| VLXSMPS | H1, H2, H3 | — |
| VREF- | R2 | нижнее опорное напряжение АЦП |
| VSS | A15, D9, J12, M4, M10, M12, R1, R15 | общий провод (земля) |
| VSSA | P3 | общий провод аналоговой части |
| VSSAON | F4 | — |
| VSSAPMU | F2 | — |
| VSSSMPS | G1, G2, G3 | — |
| NRST | C2 | сброс, активный уровень — низкий |
| BOOT0 | B2 | выбор источника загрузки при сбросе |
| CSI_CKN | P5 | — |
| CSI_CKP | R5 | — |
| CSI_D0N | P6 | — |
| CSI_D0P | R6 | — |
| CSI_D1N | P4 | — |
| CSI_D1P | R4 | — |
| CSI_REXT | P7 | — |
| OTG1_HSDM | A5 | — |
| OTG1_HSDP | B5 | — |
| OTG1_ID | B4 | — |
| OTG1_TXRTUNE | A6 | — |
| OTG2_HSDM | A3 | — |
| OTG2_HSDP | B3 | — |
| OTG2_ID | A2 | — |
| OTG2_TXRTUNE | D5 | — |
| PDR_ON | A1 | управление внутренней схемой сброса по питанию |
| PWR_ON | D2 | — |
| UCPD1_CC1 | D6 | — |
| UCPD1_CC2 | D7 | — |
| VREF+ | P2 | верхнее опорное напряжение АЦП и ЦАП |
| NC | A4, C3 | не подключён |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32N647Z0HxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32N647Z0 | STM32N647Z0HxQ | — | 4200 КБ |
Линейка STM32N6x7, семейство STM32N6, ядро Cortex-M55.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе VFBGA142, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32N657Z0 | STM32N6x7 | 142 из 142 | выводы совпадают полностьютолько у него: CRYP, PKA |
| STM32N645Z0 | STM32N6x5 | 142 из 142 | выводы совпадают полностью |
| STM32N655Z0 | STM32N6x5 | 142 из 142 | выводы совпадают полностьютолько у него: CRYP, PKA |
Частые вопросы
На каких выводах USART1 у STM32N647Z0?
В корпусе VFBGA142 сигнал USART1_TX выведен на PF13 (шарик N3, AF4) или PA9 (шарик P11, AF7), USART1_RX — на PF12 (шарик P1, AF4) или PA10 (шарик R11, AF7).
Где у STM32N647Z0 выводы SWD для программатора?
SWDIO — PA13(JTMS/SWDIO) (шарик R9, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик R8, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C2 у STM32N647Z0?
I2C2_SCL — PB10 (шарик N15, AF4), I2C2_SDA — PB11 (шарик N14, AF4).
Сколько выводов ввода-вывода у STM32N647Z0 в корпусе VFBGA142?
75 из 142. Ещё 43 вывода заняты питанием и землёй, остальные 24 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32N647Z0?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32N6Cortex-M55 до 800 МГц с NPU Neural-ART: N645, N647, N655 и N657 — память, загрузка, корпуса VFBGA и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
