STM32N655Z0 в корпусе VFBGA142: распиновка

STM32N655Z0 — микроконтроллер STM32N6 на ядре Cortex-M55 с частотой до 800 МГц: 4200 КБ ОЗУ. Корпус VFBGA142 — 142 шарика, из них 75 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M55
Частота ядра
до 800 МГц
ОЗУ
4200 КБ
Корпус
VFBGA142, 142 шарика
Линий ввода-вывода
75
Напряжение питания
1,71…3,6 В

Схема корпуса VFBGA142

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32N655Z0 в корпусе VFBGA142, вид сверхуABCDEFGHJKLMNPR123456789101112131415PDR_ON — шарик A1PDR_ONOTG2_ID — шарик A2: USB2_OTG_HS_IDOTG2IDOTG2_HSDM — шарик A3: USB2_OTG_HS_DMOTG2HSDMNC — шарик A4NCOTG1_HSDM — шарик A5: USB1_OTG_HS_DMOTG1HSDMOTG1_TXRTUNE — шарик A6OTG1TXRTUNEPH0-OSC_IN — шарик A7: RCC_OSC_INPH0PC8 — шарик A8: DCMIPP_D2, DCMI_D2, DEBUG_TRACED1, HDP_HDP0, I2C3_SMBA, LTDC_B0, PSSI_D2, TIM3_CH3, UART5_DE, UART5_RTS, UCPD1_FRSTX1PC8PC10 — шарик A9: DCMIPP_D14, HDP_HDP2, I2C4_SCL, I3C2_SCL, PSSI_D14, SPI3_SCK, UART4_TX, USART3_TXPC10PC12 — шарик A10: DCMIPP_D9, DCMI_D9, DEBUG_TRACED3, HDP_HDP4, PSSI_D9, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CKPC12PE13 — шарик A11: ADF1_CCK0, I2C4_SCL, SPI4_MISOPE13PE7 — шарик A12: MDF1_CKI0, UART7_RXPE7PE9 — шарик A13: MDF1_CKI4, UART7_DE, UART7_RTSPE9PE0 — шарик A14: DCMIPP_D2, DCMI_D2, LPTIM2_ETR, PSSI_D2, TAMP_IN6, TAMP_OUT5, USART3_RXPE0VSS — шарик A15VSSPC15-OSC32_OUT(OSC32_OUT) — шарик B1: RCC_OSC32_OUTPC15BOOT0 — шарик B2BOOT0OTG2_HSDP — шарик B3: USB2_OTG_HS_DPOTG2HSDPOTG1_ID — шарик B4: USB1_OTG_HS_IDOTG1IDOTG1_HSDP — шарик B5: USB1_OTG_HS_DPOTG1HSDPVDD33USB — шарик B6VDD33USBPH1-OSC_OUT — шарик B7: RCC_OSC_OUTPH1PC9 — шарик B8: AUDIOCLK, DCMIPP_D3, DCMI_D3, HDP_HDP1, I2C3_SDA, LTDC_B3, PSSI_D3, RCC_MCO_2, TIM3_CH4, UART5_CTS, UCPD1_FRSTX2PC9PC11 — шарик B9: ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4, DCMI_D4, HDP_HDP3, I2C4_SDA, I3C2_SDA, PSSI_D4, SPI3_MISO, UART4_RX, USART3_RXPC11PH2 — шарик B10: DCMIPP_D11, DCMI_D11, DEBUG_TRACED2, FDCAN1_TX, PSSI_D11, TIM15_BKIN, TIM3_ETR, UART5_RXPH2PE12 — шарик B11: FDCAN3_RX, MDF1_SDI5, SPI4_SCKPE12PD1 — шарик B12: ETH1_MDC, FDCAN1_TX, UART4_TXPD1PE10 — шарик B13: DCMIPP_D3, DCMI_D3, DEBUG_TRACECLK, MDF1_SDI4, PSSI_D3, UART7_CTS, USART3_RXPE10PE1 — шарик B14: DCMIPP_D8, DCMI_D8, LPTIM2_CH2, PSSI_D8, USART3_TXPE1PE2 — шарик B15: ADF1_CCK0, DEBUG_TRACECLK, MDF1_CCK0, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK, UCPD1_FRSTX1PE2PC14-OSC32_IN(OSC32_IN) — шарик C1: RCC_OSC32_INPC14NRST — шарик C2NRSTNC — шарик C3NCPD8 — шарик C13: DCMIPP_D11, DCMI_D11, LTDC_R7, PSSI_D11, TAMP_IN3, TAMP_OUT4, USART3_TXPD8PB0 — шарик C14: ADF1_SDI0, DCMIPP_D4, DCMI_D4, DEBUG_TRACED1, MDF1_SDI2, PSSI_D4, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM15_CH1NPB0PE3 — шарик C15: DEBUG_TRACED0, MDF1_CKI2, SAI1_SD_B, TIM15_BKINPE3VBAT — шарик D1VBATPWR_ON — шарик D2PWR_ONVDDA18USB — шарик D4VDDA18USBOTG2_TXRTUNE — шарик D5OTG2TXRTUNEUCPD1_CC1 — шарик D6: UCPD1_CC1UCPD1CC1UCPD1_CC2 — шарик D7: UCPD1_CC2UCPD1CC2VDDIO4 — шарик D8VDDIO4VSS — шарик D9VSSPE14 — шарик D10: ADF1_CCK1, GFXTIM_FCKCAL, GFXTIM_LCKCAL, I2C4_SDA, SPI4_MOSIPE14PE15 — шарик D11: ADC1_EXTI15, ADC2_EXTI15, GFXTIM_FCKCAL, GFXTIM_LCKCAL, I2C4_SMBA, SPI5_SCKPE15PE8 — шарик D12: DCMIPP_D4, DCMI_D4, MDF1_SDI0, PSSI_D4, UART7_TX, USART3_TXPE8PN1 — шарик D14: XSPIM_P2_NCS1PN1PB6 — шарик D15: ADF1_CCK1, DCMIPP_D6, DCMI_D6, DEBUG_TRACED2, MDF1_CCK1, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM15_CH1PB6V08CAP — шарик E1V08CAPPC13 — шарик E2: HDP_HDP5, PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13VDDA18AON — шарик E4VDDA18AONPB7 — шарик E12: ADF1_SDI0, DCMIPP_D7, DCMI_D7, DEBUG_TRACED3, MDF1_SDI1, PSSI_D7, SAI1_D1, SAI1_SD_A, SPI4_MOSI, TIM15_CH2PB7PN4 — шарик E14: XSPIM_P2_IO2PN4PN8 — шарик E15: XSPIM_P2_IO4PN8VDDA18PMU — шарик F1VDDA18PMUVSSAPMU — шарик F2VSSAPMUVFBSMPS — шарик F3VFBSMPSVSSAON — шарик F4VSSAONVDD — шарик F12VDDPN7 — шарик F14: XSPIM_P2_NCLKPN7PN5 — шарик F15: XSPIM_P2_IO3PN5VSSSMPS — шарик G1VSSSMPSVSSSMPS — шарик G2VSSSMPSVSSSMPS — шарик G3VSSSMPSVDD — шарик G12VDDPN9 — шарик G14: DCMIPP_D5, DCMI_D5, PSSI_D5, XSPIM_P2_IO5PN9PN6 — шарик G15: XSPIM_P2_CLKPN6VLXSMPS — шарик H1VLXSMPSVLXSMPS — шарик H2VLXSMPSVLXSMPS — шарик H3VLXSMPSVDD — шарик H12VDDPN10 — шарик H14: LTDC_B4, XSPIM_P2_IO6PN10PN2 — шарик H15: XSPIM_P2_IO0PN2VDDSMPS — шарик J1VDDSMPSVDDSMPS — шарик J2VDDSMPSVDDSMPS — шарик J3VDDSMPSVSS — шарик J12VSSPN11 — шарик J14: ADC1_EXTI11, ADC2_EXTI11, LTDC_B6, XSPIM_P2_IO7PN11PN0 — шарик J15: XSPIM_P2_DQS0PN0PF4 — шарик K1: ADC1_INP18, DCMIPP_HSYNC, DCMI_HSYNC, ETH1_MDIO, HDP_HDP4, LTDC_R3, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSSPF4PF10 — шарик K2: DCMIPP_D11, DCMIPP_D15, DCMI_D11, ETH1_MII_RX_DV, ETH1_RGMII_RX_CTL, ETH1_RMII_CRS_DV, LTDC_R1, MDF1_SDI3, PSSI_D11, PSSI_D15, SAI1_D3, UART7_RX, UCPD1_FRSTX1PF10PF5 — шарик K3: DCMIPP_D6, DCMI_D6, ETH1_CLK, LPTIM2_IN2, LTDC_G0, PSSI_D6, USART3_CTS, USART3_NSSPF5VDDA18PLL — шарик K4VDDA18PLLVDDIO3 — шарик K12VDDIO3PN12 — шарик K14: XSPIM_P2_NCS2PN12PN3 — шарик K15: XSPIM_P2_IO1PN3PF2 — шарик L1: ETH1_RGMII_CLK125, FDCAN3_TX, LTDC_B1PF2PF14 — шарик L2: ADC2_INN2, ADC2_INP6, ETH1_MII_RXD0, ETH1_RGMII_RXD0, ETH1_RMII_RXD0, LTDC_G0, SPI5_MOSI, TIM2_CH2, USART1_CTSPF14PF3 — шарик L4: ADC1_INP16, DCMIPP_HSYNC, DCMI_HSYNC, ETH1_PPS_OUT, FDCAN3_RX, LTDC_R4, PSSI_DEPF3VDDIO3 — шарик L12VDDIO3PB4(NJTRST) — шарик L14: DCMIPP_VSYNC, DCMI_VSYNC, DEBUG_NJTRST, HDP_HDP4, LTDC_R3, PSSI_RDY, SPI1_MISO, SPI3_MISO, SPI6_MISO, TIM3_CH1, UART7_TXPB4PA15(JTDI) — шарик L15: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, HDP_HDP7, LTDC_R5, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PF15 — шарик M1: ADC1_EXTI15, ADC2_EXTI15, ETH1_MII_RXD1, ETH1_RGMII_RXD1, ETH1_RMII_RXD1, LTDC_G1, SPI5_SCK, USART1_DE, USART1_RTSPF15PF7 — шарик M2: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH1_MII_RX_CLK, ETH1_RGMII_RX_CLK, ETH1_RMII_REF_CLK, GFXTIM_TE, HDP_HDP0, LTDC_VSYNC, SPI1_SCK, TIM3_CH3, TIM9_CH1, UART4_CTSPF7VSS — шарик M4VSSVDDCORE — шарик M5VDDCOREVDDCORE — шарик M6VDDCOREVDDCORE — шарик M7VDDCOREVDDCORE — шарик M8VDDCOREVDDCORE — шарик M9VDDCOREVSS — шарик M10VSSPA8 — шарик M11: ADC1_INP5, ADC2_INP5, HDP_HDP0, I2C3_SCL, I3C2_SCL, LTDC_B6, RCC_MCO_1, TIM11_CH1, UART7_RX, USART1_CKPA8VSS — шарик M12VSSPG2 — шарик M14: DCMIPP_D6, DCMI_D6, LTDC_R0, PSSI_D6, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTS, USART3_DE, USART3_RTSPG2PB5(JTDO/TRACESWO) — шарик M15: DCMIPP_D10, DCMI_D10, DEBUG_JTDO-SWO, FDCAN2_RX, HDP_HDP5, LTDC_R2, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM3_CH2, UART5_RXPB5PF8 — шарик N1: DEBUG_TRACECLK, ETH1_MII_RXD2, ETH1_RGMII_RXD2, LTDC_R6PF8PF11 — шарик N2: ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D15, ETH1_MII_TX_EN, ETH1_RGMII_TX_CTL, ETH1_RMII_TX_EN, LTDC_B0, PSSI_D15, SPI5_MOSIPF11PF13 — шарик N3: ADC2_INP2, DCMIPP_D10, DCMI_D10, ETH1_MII_TXD1, ETH1_RGMII_TXD1, ETH1_RMII_TXD1, PSSI_D10, SPI5_NSS, USART1_TXPF13PB12 — шарик N13: FDCAN2_RX, HDP_HDP4, I2C2_SMBA, LPTIM2_IN2, LTDC_G5, UART5_RX, USART3_CKPB12PB11 — шарик N14: ADC1_EXTI11, ADC1_INP4, ADC2_EXTI11, ADC2_INP4, HDP_HDP3, I2C2_SDA, I3C2_SDA, LPTIM2_ETR, LTDC_G6, TIM2_CH4, USART3_RXPB11PB10 — шарик N15: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, HDP_HDP2, I2C2_SCL, I3C2_SCL, LPTIM2_IN1, LTDC_G7, TIM2_CH3, USART3_TXPB10PF12 — шарик P1: ADC1_INN2, ADC1_INP6, DCMIPP_D13, DCMI_D13, ETH1_MII_TXD0, ETH1_RGMII_TXD0, ETH1_RMII_TXD0, PSSI_D13, SPI5_MISO, USART1_RXPF12VREF+ — шарик P2VREF+VSSA — шарик P3VSSACSI_D1N — шарик P4: CSI_D1NCSID1NCSI_CKN — шарик P5: CSI_CKNCSICKNCSI_D0N — шарик P6: CSI_D0NCSID0NCSI_REXT — шарик P7: CSI_REXTCSIREXTVDDCSI — шарик P8VDDCSIPG14 — шарик P9: DCMIPP_D11, DCMI_D11, DEBUG_TRACED1, LTDC_B1, PSSI_D11, SPI6_MOSIPG14PA12 — шарик P10: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, FDCAN1_TX, HDP_HDP4, LPUART1_DE, LPUART1_RTS, LTDC_B2, UART4_TX, USART1_DE, USART1_RTSPA12PA9 — шарик P11: ADC1_INP10, ADC2_INP10, DCMIPP_D0, DCMI_D0, HDP_HDP1, I2C3_SDA, I3C2_SDA, LPUART1_TX, LTDC_B5, PSSI_D0, USART1_TXPA9PA2 — шарик P12: ADC1_INP14, ADC2_INP14, HDP_HDP2, LTDC_B7, MDIOS_MDIO, PWR_WKUP2, TIM15_CH1, TIM2_CH3PA2PA6 — шарик P13: ADC1_INP3, ADC2_INP3, BOOT1, DCMIPP_PIXCLK, DCMI_PIXCLK, HDP_HDP6, I3C1_SDA, LTDC_B7, LTDC_HSYNC, MDIOS_MDC, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM3_CH1PA6PA1 — шарик P14: ADC1_INP1, ADC2_INP1, DCMIPP_D0, DCMI_D0, HDP_HDP1, LTDC_G2, PSSI_D0, TIM15_CH1N, TIM2_CH2, UART4_RXPA1PG10 — шарик P15: DCMIPP_D2, DCMI_D2, FDCAN2_TX, HDP_HDP5, LPTIM2_CH1, LTDC_G4, PSSI_D2, UART5_TX, USART3_CTS, USART3_NSSPG10VSS — шарик R1VSSVREF- — шарик R2VREF-VDDA18ADC — шарик R3VDDA18ADCCSI_D1P — шарик R4: CSI_D1PCSID1PCSI_CKP — шарик R5: CSI_CKPCSICKPCSI_D0P — шарик R6: CSI_D0PCSID0PVDDA18CSI — шарик R7VDDA18CSIPA14(JTCK/SWCLK) — шарик R8: DEBUG_JTCK-SWCLK, HDP_HDP6PA14PA13(JTMS/SWDIO) — шарик R9: DEBUG_JTMS-SWDIO, HDP_HDP5PA13PA11 — шарик R10: ADC1_EXTI11, ADC1_INN11, ADC1_INP12, ADC2_EXTI11, ADC2_INN11, ADC2_INP12, FDCAN1_RX, HDP_HDP3, LPUART1_CTS, LTDC_B3, UART4_RX, USART1_CTS, USART1_NSSPA11PA10 — шарик R11: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DCMIPP_D1, DCMI_D1, HDP_HDP2, LPUART1_RX, LTDC_B4, MDIOS_MDIO, PSSI_D1, PWR_CSLEEP, USART1_RXPA10PA5 — шарик R12: ADC2_INP18, DCMIPP_D8, DCMI_D8, HDP_HDP5, I3C1_SCL, LTDC_CLK, PSSI_D8, PWR_CSTOP, SPI1_SCK, SPI6_SCK, TIM10_CH1, TIM2_CH1, TIM2_ETR, TIM9_CH2PA5PG13 — шарик R13: DCMIPP_D12, DCMI_D12, LPTIM2_IN1, LTDC_DE, PSSI_D12, USART3_DE, USART3_RTSPG13PA0 — шарик R14: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, HDP_HDP0, LTDC_G3, PWR_WKUP1, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM9_CH1, UART4_TXPA0VSS — шарик R15VSSVFBGA142, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

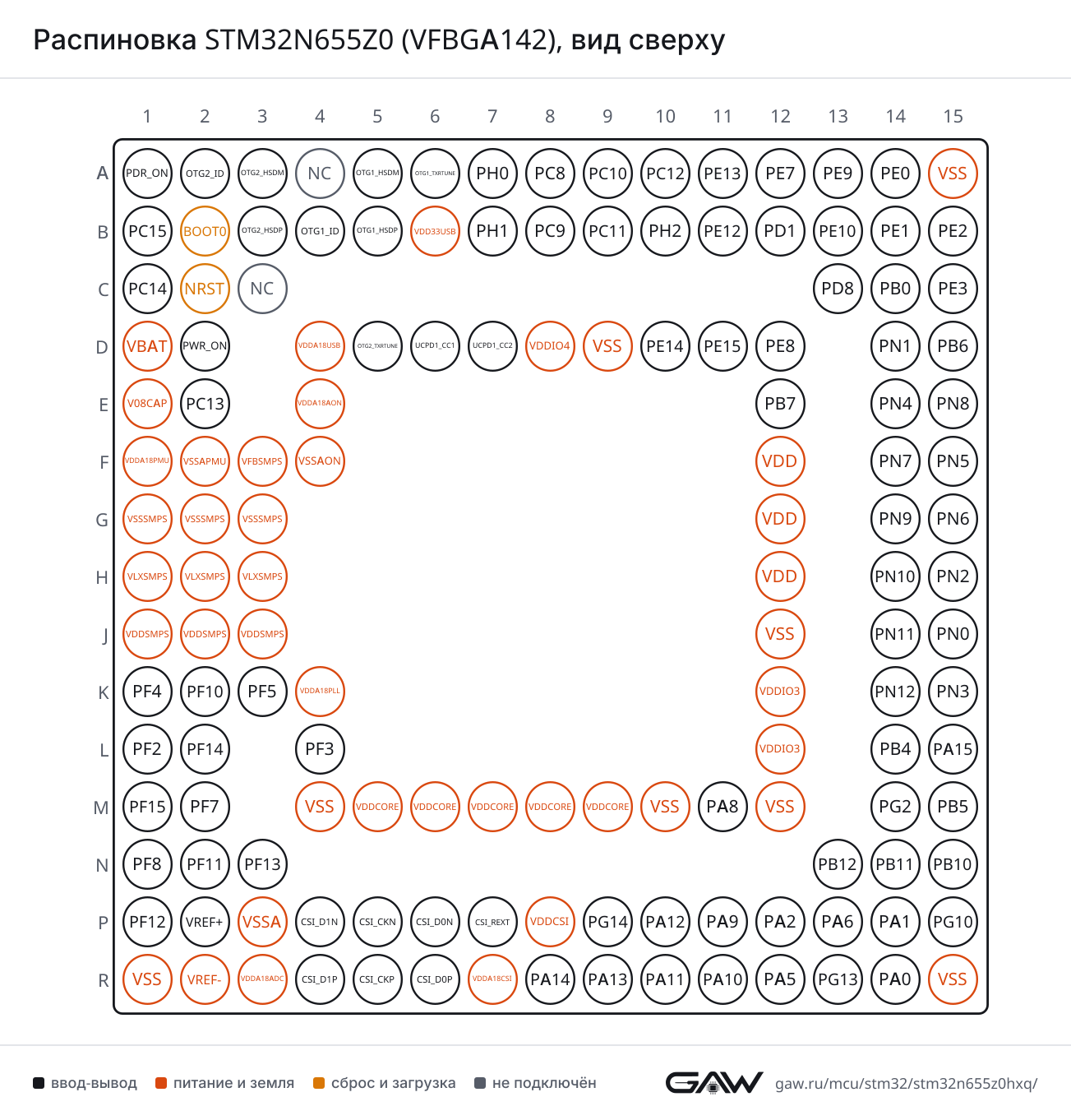

Распиновка STM32N655Z0 (VFBGA142), вид сверхуРаспиновка VFBGA142 картинкой
PNG, 1303 × 1362 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (M11, AF7)
CTSPF14 (L2, AF4), PA11 (R10, AF7)
DEPF15 (M1, AF4), PA12 (P10, AF7)
NSSPA11 (R10, AF7)
RTSPF15 (M1, AF4), PA12 (P10, AF7)
RXPF12 (P1, AF4), PA10 (R11, AF7)
TXPF13 (N3, AF4), PA9 (P11, AF7)
USART3CKPC12 (A10, AF7), PB12 (N13, AF7)
CTSPF5 (K3, AF7), PG10 (P15, AF7)
DEPG2 (M14, AF7), PG13 (R13, AF7)
NSSPF5 (K3, AF7), PG10 (P15, AF7)
RTSPG2 (M14, AF7), PG13 (R13, AF7)
RXPE0 (A14, AF7), PC11 (B9, AF7), PE10 (B13, AF7), PB11 (N14, AF7)
TXPC10 (A9, AF7), PE1 (B14, AF7), PD8 (C13, AF7), PE8 (D12, AF7), PB10 (N15, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPF7 (M2, AF8)
DEPA15(JTDI) (L15, AF8)
RTSPA15(JTDI) (L15, AF8)
RXPC11 (B9, AF8), PA1 (P14, AF8), PA11 (R10, AF8)
TXPC10 (A9, AF8), PD1 (B12, AF8), PA12 (P10, AF8), PA0 (R14, AF8)
UART5CTSPC9 (B8, AF11)
DEPC8 (A8, AF11)
RTSPC8 (A8, AF11)
RXPH2 (B10, AF11), PB5(JTDO/TRACESWO) (M15, AF11), PB12 (N13, AF11)
TXPC12 (A10, AF11), PG10 (P15, AF11)
UART7CTSPE10 (B13, AF8), PG2 (M14, AF8)
DEPE9 (A13, AF8)
RTSPE9 (A13, AF8)
RXPE7 (A12, AF8), PF10 (K2, AF8), PA8 (M11, AF10)
TXPE8 (D12, AF8), PB4(NJTRST) (L14, AF10), PA15(JTDI) (L15, AF10)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (R10, AF3)
DEPA12 (P10, AF3)
RTSPA12 (P10, AF3)
RXPA10 (R11, AF3)
TXPA9 (P11, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (L14, AF5), PA6 (P13, AF5)
MOSIPB5(JTDO/TRACESWO) (M15, AF5)
NSSPF4 (K1, AF5), PA15(JTDI) (L15, AF5)
SCKPF7 (M2, AF5), PA5 (R12, AF5)
SPI3MISOPC11 (B9, AF6), PB4(NJTRST) (L14, AF6)
MOSIPC12 (A10, AF6), PB5(JTDO/TRACESWO) (M15, AF7)
NSSPF4 (K1, AF6), PA15(JTDI) (L15, AF6)
SCKPC10 (A9, AF6)
SPI4MISOPE13 (A11, AF5), PB6 (D15, AF5)
MOSIPE14 (D10, AF5), PB7 (E12, AF5)
NSSPB0 (C14, AF5)
SCKPE12 (B11, AF5), PE2 (B15, AF5)
SPI5MISOPF12 (P1, AF5)
MOSIPF14 (L2, AF5), PG2 (M14, AF5), PF11 (N2, AF5)
NSSPF13 (N3, AF5)
SCKPE15 (D11, AF5), PF15 (M1, AF5)
SPI6MISOPB4(NJTRST) (L14, AF8), PA6 (P13, AF8)
MOSIPB5(JTDO/TRACESWO) (M15, AF8), PG14 (P9, AF5)
NSSPF4 (K1, AF8), PA15(JTDI) (L15, AF7), PA0 (R14, AF5)
SCKPC12 (A10, AF5), PA5 (R12, AF8)

I²C — шина I²C

БлокСигналВыводы
I2C2SCLPB10 (N15, AF4)
SDAPB11 (N14, AF4)
SMBAPB12 (N13, AF4)
I2C3SCLPA8 (M11, AF4)
SDAPC9 (B8, AF4), PA9 (P11, AF4)
SMBAPC8 (A8, AF4)
I2C4SCLPC10 (A9, AF4), PE13 (A11, AF4)
SDAPC11 (B9, AF4), PE14 (D10, AF4)
SMBAPE15 (D11, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPA5 (R12, AF4)
SDAPA6 (P13, AF4)
I3C2SCLPC10 (A9, AF2), PA8 (M11, AF2), PB10 (N15, AF2)
SDAPC11 (B9, AF2), PB11 (N14, AF2), PA9 (P11, AF2)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (R10, AF6)
TXPH2 (B10, AF6), PD1 (B12, AF6), PA12 (P10, AF6)
FDCAN2RXPB5(JTDO/TRACESWO) (M15, AF6), PB12 (N13, AF6)
TXPG10 (P15, AF6)
FDCAN3RXPE12 (B11, AF6), PF3 (L4, AF6)
TXPF2 (L1, AF6)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB1_OTG_HSDMOTG1_HSDM (A5)
DPOTG1_HSDP (B5)
IDOTG1_ID (B4)
USB2_OTG_HSDMOTG2_HSDM (A3)
DPOTG2_HSDP (B3)
IDOTG2_ID (A2)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1UCPD1_CC1 (D6)
CC2UCPD1_CC2 (D7)
FRSTX1PC8 (A8, AF6), PE2 (B15, AF7), PF10 (K2, AF6)
FRSTX2PC9 (B8, AF6)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETH1CLKPF5 (K3, AF11)
MDCPD1 (B12, AF11)
MDIOPF4 (K1, AF11)
MII_RX_CLKPF7 (M2, AF11)
MII_RX_DVPF10 (K2, AF11)
MII_RXD0PF14 (L2, AF11)
MII_RXD1PF15 (M1, AF11)
MII_RXD2PF8 (N1, AF11)
MII_TX_ENPF11 (N2, AF11)
MII_TXD0PF12 (P1, AF11)
MII_TXD1PF13 (N3, AF11)
PPS_OUTPF3 (L4, AF11)
RGMII_CLK125PF2 (L1, AF11)
RGMII_RX_CLKPF7 (M2, AF11)
RGMII_RX_CTLPF10 (K2, AF11)
RGMII_RXD0PF14 (L2, AF11)
RGMII_RXD1PF15 (M1, AF11)
RGMII_RXD2PF8 (N1, AF11)
RGMII_TX_CTLPF11 (N2, AF11)
RGMII_TXD0PF12 (P1, AF11)
RGMII_TXD1PF13 (N3, AF11)
RMII_CRS_DVPF10 (K2, AF11)
RMII_REF_CLKPF7 (M2, AF11)
RMII_RXD0PF14 (L2, AF11)
RMII_RXD1PF15 (M1, AF11)
RMII_TX_ENPF11 (N2, AF11)
RMII_TXD0PF12 (P1, AF11)
RMII_TXD1PF13 (N3, AF11)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B15, AF2)
CK2PB6 (D15, AF2)
D1PB7 (E12, AF2)
D2PB0 (C14, AF2)
D3PF10 (K2, AF2)
FS_APB0 (C14, AF6)
FS_BPG2 (M14, AF6)
MCLK_APE2 (B15, AF6)
SCK_APB6 (D15, AF6)
SD_APB7 (E12, AF6)
SD_BPE3 (C15, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B9), PN11 (J14), PF11 (N2), PB11 (N14), PA11 (R10)
EXTI15PE15 (D11), PA15(JTDI) (L15), PF15 (M1)
INN1PA0 (R14)
INN2PF12 (P1)
INN4PB10 (N15)
INN5PF7 (M2)
INN10PA10 (R11)
INN11PA11 (R10)
INN12PA12 (P10)
INP0PA0 (R14)
INP1PA1 (P14)
INP2PF11 (N2)
INP3PA6 (P13)
INP4PB11 (N14)
INP5PA8 (M11)
INP6PF12 (P1)
INP8PB10 (N15)
INP9PF7 (M2)
INP10PA9 (P11)
INP11PA10 (R11)
INP12PA11 (R10)
INP13PA12 (P10)
INP14PA2 (P12)
INP16PF3 (L4)
INP18PF4 (K1)
ADC2EXTI11PC11 (B9), PN11 (J14), PF11 (N2), PB11 (N14), PA11 (R10)
EXTI15PE15 (D11), PA15(JTDI) (L15), PF15 (M1)
INN1PA0 (R14)
INN2PF14 (L2)
INN4PB10 (N15)
INN5PF7 (M2)
INN10PA10 (R11)
INN11PA11 (R10)
INN12PA12 (P10)
INP0PA0 (R14)
INP1PA1 (P14)
INP2PF13 (N3)
INP3PA6 (P13)
INP4PB11 (N14)
INP5PA8 (M11)
INP6PF14 (L2)
INP8PB10 (N15)
INP9PF7 (M2)
INP10PA9 (P11)
INP11PA10 (R11)
INP12PA11 (R10)
INP13PA12 (P10)
INP14PA2 (P12)
INP18PA5 (R12)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15(JTDI) (L15, AF1), PA5 (R12, AF1), PA0 (R14, AF1)
CH2PF14 (L2, AF1), PA1 (P14, AF1)
CH3PB10 (N15, AF1), PA2 (P12, AF1)
CH4PB11 (N14, AF1)
ETRPA15(JTDI) (L15, AF2), PA5 (R12, AF2)
TIM3CH1PB4(NJTRST) (L14, AF2), PA6 (P13, AF2)
CH2PB5(JTDO/TRACESWO) (M15, AF2)
CH3PC8 (A8, AF2), PF7 (M2, AF2)
CH4PC9 (B8, AF2)
ETRPH2 (B10, AF2)
TIM9CH1PF7 (M2, AF3), PA0 (R14, AF3)
CH2PA5 (R12, AF3)
TIM10CH1PA5 (R12, AF10)
TIM11CH1PA8 (M11, AF9)
TIM13CH1PA6 (P13, AF10)
TIM14CH1PG2 (M14, AF11)
TIM15BKINPH2 (B10, AF4), PE3 (C15, AF7), PA0 (R14, AF4)
CH1PC12 (A10, AF4), PB6 (D15, AF7), PA2 (P12, AF4)
CH1NPB0 (C14, AF7), PA1 (P14, AF4)
CH2PB7 (E12, AF7)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2CH1PG10 (P15, AF3)
CH2PE1 (B14, AF3)
ETRPE0 (A14, AF3), PB11 (N14, AF3)
IN1PB10 (N15, AF3), PG13 (R13, AF3)
IN2PF5 (K3, AF3), PB12 (N13, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (E2)
TSPC13 (E2)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (P11, AF9), PA1 (P14, AF9)
D1PA10 (R11, AF9)
D2PC8 (A8, AF9), PE0 (A14, AF9), PG10 (P15, AF9)
D3PC9 (B8, AF9), PE10 (B13, AF9)
D4PC11 (B9, AF9), PB0 (C14, AF9), PE8 (D12, AF9)
D5PN9 (G14, AF10)
D6PB6 (D15, AF9), PF5 (K3, AF9), PG2 (M14, AF9)
D7PB7 (E12, AF9)
D8PE1 (B14, AF9), PA5 (R12, AF9)
D9PC12 (A10, AF9)
D10PB5(JTDO/TRACESWO) (M15, AF9), PF13 (N3, AF9)
D11PH2 (B10, AF9), PD8 (C13, AF9), PF10 (K2, AF9), PG14 (P9, AF9)
D12PG13 (R13, AF9)
D13PF12 (P1, AF9)
HSYNCPF4 (K1, AF9), PF3 (L4, AF9)
PIXCLKPA6 (P13, AF9)
VSYNCPB4(NJTRST) (L14, AF9)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (P11, AF9), PA1 (P14, AF9)
D1PA10 (R11, AF9)
D2PC8 (A8, AF9), PE0 (A14, AF9), PG10 (P15, AF9)
D3PC9 (B8, AF9), PE10 (B13, AF9)
D4PC11 (B9, AF9), PB0 (C14, AF9), PE8 (D12, AF9)
D5PN9 (G14, AF10)
D6PB6 (D15, AF9), PF5 (K3, AF9), PG2 (M14, AF9)
D7PB7 (E12, AF9)
D8PE1 (B14, AF9), PA5 (R12, AF9)
D9PC12 (A10, AF9)
D10PB5(JTDO/TRACESWO) (M15, AF9), PF13 (N3, AF9)
D11PH2 (B10, AF9), PD8 (C13, AF9), PF10 (K2, AF9), PG14 (P9, AF9)
D12PG13 (R13, AF9)
D13PF12 (P1, AF9)
D14PC10 (A9, AF9)
D15PF10 (K2, AF10), PF11 (N2, AF9)
DEPF4 (K1, AF9), PF3 (L4, AF9)
PDCKPA6 (P13, AF9)
RDYPB4(NJTRST) (L14, AF9)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PC8 (A8, AF14), PF11 (N2, AF14)
B1PF2 (L1, AF14), PG14 (P9, AF14)
B2PA12 (P10, AF14)
B3PC9 (B8, AF14), PA11 (R10, AF14)
B4PN10 (H14, AF14), PA10 (R11, AF14)
B5PA9 (P11, AF14)
B6PN11 (J14, AF14), PA8 (M11, AF14)
B7PA2 (P12, AF14), PA6 (P13, AF12)
CLKPA5 (R12, AF14)
DEPG13 (R13, AF14)
G0PF5 (K3, AF14), PF14 (L2, AF14)
G1PF15 (M1, AF14)
G2PA1 (P14, AF14)
G3PA0 (R14, AF14)
G4PG10 (P15, AF14)
G5PB12 (N13, AF14)
G6PB11 (N14, AF14)
G7PB10 (N15, AF14)
HSYNCPA6 (P13, AF14)
R0PG2 (M14, AF14)
R1PF10 (K2, AF14)
R2PB5(JTDO/TRACESWO) (M15, AF14)
R3PF4 (K1, AF14), PB4(NJTRST) (L14, AF14)
R4PF3 (L4, AF14)
R5PA15(JTDI) (L15, AF14)
R6PF8 (N1, AF14)
R7PD8 (C13, AF14)
VSYNCPF7 (M2, AF14)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PE2 (B15, AF4)
CCK1PB6 (D15, AF4)
CKI0PE7 (A12, AF4)
CKI2PE3 (C15, AF4)
CKI4PE9 (A13, AF4)
SDI0PE8 (D12, AF4)
SDI1PB7 (E12, AF4)
SDI2PB0 (C14, AF4)
SDI3PF10 (K2, AF4)
SDI4PE10 (B13, AF4)
SDI5PE12 (B11, AF4)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE13 (A11, AF3), PE2 (B15, AF3)
CCK1PE14 (D10, AF3), PB6 (D15, AF3)
SDI0PB0 (C14, AF3), PB7 (E12, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (R8, AF0)
JTDIPA15(JTDI) (L15, AF0)
JTDO-SWOPB5(JTDO/TRACESWO) (M15, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (R9, AF0)
NJTRSTPB4(NJTRST) (L14, AF0)
TRACECLKPE10 (B13, AF0), PE2 (B15, AF0), PF8 (N1, AF0)
TRACED0PE3 (C15, AF0)
TRACED1PC8 (A8, AF0), PB0 (C14, AF0), PG14 (P9, AF0)
TRACED2PH2 (B10, AF0), PB6 (D15, AF0)
TRACED3PC12 (A10, AF0), PB7 (E12, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (M11, AF0)
MCO_2PC9 (B8, AF0)
OSC_INPH0-OSC_IN (A7)
OSC_OUTPH1-OSC_OUT (B7)
OSC32_INPC14-OSC32_IN(OSC32_IN) (C1)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA10 (R11, AF0)
PWR_CSTOPPA5 (R12, AF0)
PWR_WKUP1PA0 (R14)
PWR_WKUP2PA2 (P12)
PWR_WKUP3PC13 (E2)
TAMP_IN1PC13 (E2)
TAMP_IN3PD8 (C13)
TAMP_IN6PE0 (A14)
TAMP_OUT2PC13 (E2)
TAMP_OUT4PD8 (C13)
TAMP_OUT5PE0 (A14)

Блоки без собственных выводов: XSPI1 (расширенный SPI для памяти), XSPI2 (расширенный SPI для памяти), XSPI3 (расширенный SPI для памяти), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), TIM18 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 142 шарика корпуса VFBGA142 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PDR_ONслужебный—
A2OTG2_IDслужебныйUSB2_OTG_HS_ID
A3OTG2_HSDMслужебныйUSB2_OTG_HS_DM
A4NCне подключён—
A5OTG1_HSDMслужебныйUSB1_OTG_HS_DM
A6OTG1_TXRTUNEслужебный—
A7PH0-OSC_INввод-выводRCC_OSC_IN
A8PC8ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), DEBUG_TRACED1 (AF0), HDP_HDP0 (AF15), I2C3_SMBA (AF4), LTDC_B0 (AF14), PSSI_D2 (AF9), TIM3_CH3 (AF2), UART5_DE (AF11), UART5_RTS (AF11), UCPD1_FRSTX1 (AF6)
A9PC10ввод-выводDCMIPP_D14 (AF9), HDP_HDP2 (AF15), I2C4_SCL (AF4), I3C2_SCL (AF2), PSSI_D14 (AF9), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
A10PC12ввод-выводDCMIPP_D9 (AF9), DCMI_D9 (AF9), DEBUG_TRACED3 (AF0), HDP_HDP4 (AF15), PSSI_D9 (AF9), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF4), UART5_TX (AF11), USART3_CK (AF7)
A11PE13ввод-выводADF1_CCK0 (AF3), I2C4_SCL (AF4), SPI4_MISO (AF5)
A12PE7ввод-выводMDF1_CKI0 (AF4), UART7_RX (AF8)
A13PE9ввод-выводMDF1_CKI4 (AF4), UART7_DE (AF8), UART7_RTS (AF8)
A14PE0ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), LPTIM2_ETR (AF3), PSSI_D2 (AF9), TAMP_IN6, TAMP_OUT5, USART3_RX (AF7)
A15VSSпитание—
B1PC15-OSC32_OUT(OSC32_OUT)ввод-выводRCC_OSC32_OUT
B2BOOT0загрузка—
B3OTG2_HSDPслужебныйUSB2_OTG_HS_DP
B4OTG1_IDслужебныйUSB1_OTG_HS_ID
B5OTG1_HSDPслужебныйUSB1_OTG_HS_DP
B6VDD33USBпитание—
B7PH1-OSC_OUTввод-выводRCC_OSC_OUT
B8PC9ввод-выводAUDIOCLK (AF5), DCMIPP_D3 (AF9), DCMI_D3 (AF9), HDP_HDP1 (AF15), I2C3_SDA (AF4), LTDC_B3 (AF14), PSSI_D3 (AF9), RCC_MCO_2 (AF0), TIM3_CH4 (AF2), UART5_CTS (AF11), UCPD1_FRSTX2 (AF6)
B9PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4 (AF9), DCMI_D4 (AF9), HDP_HDP3 (AF15), I2C4_SDA (AF4), I3C2_SDA (AF2), PSSI_D4 (AF9), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B10PH2ввод-выводDCMIPP_D11 (AF9), DCMI_D11 (AF9), DEBUG_TRACED2 (AF0), FDCAN1_TX (AF6), PSSI_D11 (AF9), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF11)
B11PE12ввод-выводFDCAN3_RX (AF6), MDF1_SDI5 (AF4), SPI4_SCK (AF5)
B12PD1ввод-выводETH1_MDC (AF11), FDCAN1_TX (AF6), UART4_TX (AF8)
B13PE10ввод-выводDCMIPP_D3 (AF9), DCMI_D3 (AF9), DEBUG_TRACECLK (AF0), MDF1_SDI4 (AF4), PSSI_D3 (AF9), UART7_CTS (AF8), USART3_RX (AF7)
B14PE1ввод-выводDCMIPP_D8 (AF9), DCMI_D8 (AF9), LPTIM2_CH2 (AF3), PSSI_D8 (AF9), USART3_TX (AF7)
B15PE2ввод-выводADF1_CCK0 (AF3), DEBUG_TRACECLK (AF0), MDF1_CCK0 (AF4), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), UCPD1_FRSTX1 (AF7)
C1PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
C2NRSTсброс—
C3NCне подключён—
C13PD8ввод-выводDCMIPP_D11 (AF9), DCMI_D11 (AF9), LTDC_R7 (AF14), PSSI_D11 (AF9), TAMP_IN3, TAMP_OUT4, USART3_TX (AF7)
C14PB0ввод-выводADF1_SDI0 (AF3), DCMIPP_D4 (AF9), DCMI_D4 (AF9), DEBUG_TRACED1 (AF0), MDF1_SDI2 (AF4), PSSI_D4 (AF9), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF7)
C15PE3ввод-выводDEBUG_TRACED0 (AF0), MDF1_CKI2 (AF4), SAI1_SD_B (AF6), TIM15_BKIN (AF7)
D1VBATпитание—
D2PWR_ONслужебный—
D4VDDA18USBпитание—
D5OTG2_TXRTUNEслужебный—
D6UCPD1_CC1служебныйUCPD1_CC1
D7UCPD1_CC2служебныйUCPD1_CC2
D8VDDIO4питание—
D9VSSпитание—
D10PE14ввод-выводADF1_CCK1 (AF3), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), I2C4_SDA (AF4), SPI4_MOSI (AF5)
D11PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, GFXTIM_FCKCAL (AF13), GFXTIM_LCKCAL (AF2), I2C4_SMBA (AF4), SPI5_SCK (AF5)
D12PE8ввод-выводDCMIPP_D4 (AF9), DCMI_D4 (AF9), MDF1_SDI0 (AF4), PSSI_D4 (AF9), UART7_TX (AF8), USART3_TX (AF7)
D14PN1ввод-выводXSPIM_P2_NCS1 (AF9)
D15PB6ввод-выводADF1_CCK1 (AF3), DCMIPP_D6 (AF9), DCMI_D6 (AF9), DEBUG_TRACED2 (AF0), MDF1_CCK1 (AF4), PSSI_D6 (AF9), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF7)
E1V08CAPпитание—
E2PC13ввод-выводHDP_HDP5 (AF15), PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
E4VDDA18AONпитание—
E12PB7ввод-выводADF1_SDI0 (AF3), DCMIPP_D7 (AF9), DCMI_D7 (AF9), DEBUG_TRACED3 (AF0), MDF1_SDI1 (AF4), PSSI_D7 (AF9), SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI4_MOSI (AF5), TIM15_CH2 (AF7)
E14PN4ввод-выводXSPIM_P2_IO2 (AF9)
E15PN8ввод-выводXSPIM_P2_IO4 (AF9)
F1VDDA18PMUпитание—
F2VSSAPMUпитание—
F3VFBSMPSпитание—
F4VSSAONпитание—
F12VDDпитание—
F14PN7ввод-выводXSPIM_P2_NCLK (AF9)
F15PN5ввод-выводXSPIM_P2_IO3 (AF9)
G1VSSSMPSпитание—
G2VSSSMPSпитание—
G3VSSSMPSпитание—
G12VDDпитание—
G14PN9ввод-выводDCMIPP_D5 (AF10), DCMI_D5 (AF10), PSSI_D5 (AF10), XSPIM_P2_IO5 (AF9)
G15PN6ввод-выводXSPIM_P2_CLK (AF9)
H1VLXSMPSпитание—
H2VLXSMPSпитание—
H3VLXSMPSпитание—
H12VDDпитание—
H14PN10ввод-выводLTDC_B4 (AF14), XSPIM_P2_IO6 (AF9)
H15PN2ввод-выводXSPIM_P2_IO0 (AF9)
J1VDDSMPSпитание—
J2VDDSMPSпитание—
J3VDDSMPSпитание—
J12VSSпитание—
J14PN11ввод-выводADC1_EXTI11, ADC2_EXTI11, LTDC_B6 (AF14), XSPIM_P2_IO7 (AF9)
J15PN0ввод-выводXSPIM_P2_DQS0 (AF9)
K1PF4ввод-выводADC1_INP18, DCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), ETH1_MDIO (AF11), HDP_HDP4 (AF15), LTDC_R3 (AF14), PSSI_DE (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8)
K2PF10ввод-выводDCMIPP_D11 (AF9), DCMIPP_D15 (AF10), DCMI_D11 (AF9), ETH1_MII_RX_DV (AF11), ETH1_RGMII_RX_CTL (AF11), ETH1_RMII_CRS_DV (AF11), LTDC_R1 (AF14), MDF1_SDI3 (AF4), PSSI_D11 (AF9), PSSI_D15 (AF10), SAI1_D3 (AF2), UART7_RX (AF8), UCPD1_FRSTX1 (AF6)
K3PF5ввод-выводDCMIPP_D6 (AF9), DCMI_D6 (AF9), ETH1_CLK (AF11), LPTIM2_IN2 (AF3), LTDC_G0 (AF14), PSSI_D6 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
K4VDDA18PLLпитание—
K12VDDIO3питание—
K14PN12ввод-выводXSPIM_P2_NCS2 (AF9)
K15PN3ввод-выводXSPIM_P2_IO1 (AF9)
L1PF2ввод-выводETH1_RGMII_CLK125 (AF11), FDCAN3_TX (AF6), LTDC_B1 (AF14)
L2PF14ввод-выводADC2_INN2, ADC2_INP6, ETH1_MII_RXD0 (AF11), ETH1_RGMII_RXD0 (AF11), ETH1_RMII_RXD0 (AF11), LTDC_G0 (AF14), SPI5_MOSI (AF5), TIM2_CH2 (AF1), USART1_CTS (AF4)
L4PF3ввод-выводADC1_INP16, DCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), ETH1_PPS_OUT (AF11), FDCAN3_RX (AF6), LTDC_R4 (AF14), PSSI_DE (AF9)
L12VDDIO3питание—
L14PB4(NJTRST)ввод-выводDCMIPP_VSYNC (AF9), DCMI_VSYNC (AF9), DEBUG_NJTRST (AF0), HDP_HDP4 (AF15), LTDC_R3 (AF14), PSSI_RDY (AF9), SPI1_MISO (AF5), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM3_CH1 (AF2), UART7_TX (AF10)
L15PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), HDP_HDP7 (AF15), LTDC_R5 (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF10)
M1PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ETH1_MII_RXD1 (AF11), ETH1_RGMII_RXD1 (AF11), ETH1_RMII_RXD1 (AF11), LTDC_G1 (AF14), SPI5_SCK (AF5), USART1_DE (AF4), USART1_RTS (AF4)
M2PF7ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH1_MII_RX_CLK (AF11), ETH1_RGMII_RX_CLK (AF11), ETH1_RMII_REF_CLK (AF11), GFXTIM_TE (AF12), HDP_HDP0 (AF15), LTDC_VSYNC (AF14), SPI1_SCK (AF5), TIM3_CH3 (AF2), TIM9_CH1 (AF3), UART4_CTS (AF8)
M4VSSпитание—
M5VDDCOREпитание—
M6VDDCOREпитание—
M7VDDCOREпитание—
M8VDDCOREпитание—
M9VDDCOREпитание—
M10VSSпитание—
M11PA8ввод-выводADC1_INP5, ADC2_INP5, HDP_HDP0 (AF15), I2C3_SCL (AF4), I3C2_SCL (AF2), LTDC_B6 (AF14), RCC_MCO_1 (AF0), TIM11_CH1 (AF9), UART7_RX (AF10), USART1_CK (AF7)
M12VSSпитание—
M14PG2ввод-выводDCMIPP_D6 (AF9), DCMI_D6 (AF9), LTDC_R0 (AF14), PSSI_D6 (AF9), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF11), UART7_CTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
M15PB5(JTDO/TRACESWO)ввод-выводDCMIPP_D10 (AF9), DCMI_D10 (AF9), DEBUG_JTDO-SWO (AF0), FDCAN2_RX (AF6), HDP_HDP5 (AF15), LTDC_R2 (AF14), PSSI_D10 (AF9), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM3_CH2 (AF2), UART5_RX (AF11)
N1PF8ввод-выводDEBUG_TRACECLK (AF0), ETH1_MII_RXD2 (AF11), ETH1_RGMII_RXD2 (AF11), LTDC_R6 (AF14)
N2PF11ввод-выводADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D15 (AF9), ETH1_MII_TX_EN (AF11), ETH1_RGMII_TX_CTL (AF11), ETH1_RMII_TX_EN (AF11), LTDC_B0 (AF14), PSSI_D15 (AF9), SPI5_MOSI (AF5)
N3PF13ввод-выводADC2_INP2, DCMIPP_D10 (AF9), DCMI_D10 (AF9), ETH1_MII_TXD1 (AF11), ETH1_RGMII_TXD1 (AF11), ETH1_RMII_TXD1 (AF11), PSSI_D10 (AF9), SPI5_NSS (AF5), USART1_TX (AF4)
N13PB12ввод-выводFDCAN2_RX (AF6), HDP_HDP4 (AF15), I2C2_SMBA (AF4), LPTIM2_IN2 (AF3), LTDC_G5 (AF14), UART5_RX (AF11), USART3_CK (AF7)
N14PB11ввод-выводADC1_EXTI11, ADC1_INP4, ADC2_EXTI11, ADC2_INP4, HDP_HDP3 (AF15), I2C2_SDA (AF4), I3C2_SDA (AF2), LPTIM2_ETR (AF3), LTDC_G6 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7)
N15PB10ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, HDP_HDP2 (AF15), I2C2_SCL (AF4), I3C2_SCL (AF2), LPTIM2_IN1 (AF3), LTDC_G7 (AF14), TIM2_CH3 (AF1), USART3_TX (AF7)
P1PF12ввод-выводADC1_INN2, ADC1_INP6, DCMIPP_D13 (AF9), DCMI_D13 (AF9), ETH1_MII_TXD0 (AF11), ETH1_RGMII_TXD0 (AF11), ETH1_RMII_TXD0 (AF11), PSSI_D13 (AF9), SPI5_MISO (AF5), USART1_RX (AF4)
P2VREF+служебный—
P3VSSAпитание—
P4CSI_D1NслужебныйCSI_D1N
P5CSI_CKNслужебныйCSI_CKN
P6CSI_D0NслужебныйCSI_D0N
P7CSI_REXTслужебныйCSI_REXT
P8VDDCSIпитание—
P9PG14ввод-выводDCMIPP_D11 (AF9), DCMI_D11 (AF9), DEBUG_TRACED1 (AF0), LTDC_B1 (AF14), PSSI_D11 (AF9), SPI6_MOSI (AF5)
P10PA12ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, FDCAN1_TX (AF6), HDP_HDP4 (AF15), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_B2 (AF14), UART4_TX (AF8), USART1_DE (AF7), USART1_RTS (AF7)
P11PA9ввод-выводADC1_INP10, ADC2_INP10, DCMIPP_D0 (AF9), DCMI_D0 (AF9), HDP_HDP1 (AF15), I2C3_SDA (AF4), I3C2_SDA (AF2), LPUART1_TX (AF3), LTDC_B5 (AF14), PSSI_D0 (AF9), USART1_TX (AF7)
P12PA2ввод-выводADC1_INP14, ADC2_INP14, HDP_HDP2 (AF15), LTDC_B7 (AF14), MDIOS_MDIO (AF11), PWR_WKUP2, TIM15_CH1 (AF4), TIM2_CH3 (AF1)
P13PA6ввод-выводADC1_INP3, ADC2_INP3, BOOT1 (AF0), DCMIPP_PIXCLK (AF9), DCMI_PIXCLK (AF9), HDP_HDP6 (AF15), I3C1_SDA (AF4), LTDC_B7 (AF12), LTDC_HSYNC (AF14), MDIOS_MDC (AF11), PSSI_PDCK (AF9), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF10), TIM3_CH1 (AF2)
P14PA1ввод-выводADC1_INP1, ADC2_INP1, DCMIPP_D0 (AF9), DCMI_D0 (AF9), HDP_HDP1 (AF15), LTDC_G2 (AF14), PSSI_D0 (AF9), TIM15_CH1N (AF4), TIM2_CH2 (AF1), UART4_RX (AF8)
P15PG10ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), FDCAN2_TX (AF6), HDP_HDP5 (AF15), LPTIM2_CH1 (AF3), LTDC_G4 (AF14), PSSI_D2 (AF9), UART5_TX (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
R1VSSпитание—
R2VREF-питание—
R3VDDA18ADCпитание—
R4CSI_D1PслужебныйCSI_D1P
R5CSI_CKPслужебныйCSI_CKP
R6CSI_D0PслужебныйCSI_D0P
R7VDDA18CSIпитание—
R8PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), HDP_HDP6 (AF15)
R9PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), HDP_HDP5 (AF15)
R10PA11ввод-выводADC1_EXTI11, ADC1_INN11, ADC1_INP12, ADC2_EXTI11, ADC2_INN11, ADC2_INP12, FDCAN1_RX (AF6), HDP_HDP3 (AF15), LPUART1_CTS (AF3), LTDC_B3 (AF14), UART4_RX (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
R11PA10ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DCMIPP_D1 (AF9), DCMI_D1 (AF9), HDP_HDP2 (AF15), LPUART1_RX (AF3), LTDC_B4 (AF14), MDIOS_MDIO (AF11), PSSI_D1 (AF9), PWR_CSLEEP (AF0), USART1_RX (AF7)
R12PA5ввод-выводADC2_INP18, DCMIPP_D8 (AF9), DCMI_D8 (AF9), HDP_HDP5 (AF15), I3C1_SCL (AF4), LTDC_CLK (AF14), PSSI_D8 (AF9), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM10_CH1 (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
R13PG13ввод-выводDCMIPP_D12 (AF9), DCMI_D12 (AF9), LPTIM2_IN1 (AF3), LTDC_DE (AF14), PSSI_D12 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
R14PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, HDP_HDP0 (AF15), LTDC_G3 (AF14), PWR_WKUP1, SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM9_CH1 (AF3), UART4_TX (AF8)
R15VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
V08CAPE1—
VBATD1резервное питание: часы реального времени и резервные регистры
VDDF12, G12, H12питание цифровой части и линий ввода-вывода
VDD33USBB6—
VDDA18ADCR3—
VDDA18AONE4—
VDDA18CSIR7—
VDDA18PLLK4—
VDDA18PMUF1—
VDDA18USBD4—
VDDCOREM5, M6, M7, M8, M9—
VDDCSIP8—
VDDIO3K12, L12—
VDDIO4D8—
VDDSMPSJ1, J2, J3—
VFBSMPSF3—
VLXSMPSH1, H2, H3—
VREF-R2нижнее опорное напряжение АЦП
VSSA15, D9, J12, M4, M10, M12, R1, R15общий провод (земля)
VSSAP3общий провод аналоговой части
VSSAONF4—
VSSAPMUF2—
VSSSMPSG1, G2, G3—
NRSTC2сброс, активный уровень — низкий
BOOT0B2выбор источника загрузки при сбросе
CSI_CKNP5—
CSI_CKPR5—
CSI_D0NP6—
CSI_D0PR6—
CSI_D1NP4—
CSI_D1PR4—
CSI_REXTP7—
OTG1_HSDMA5—
OTG1_HSDPB5—
OTG1_IDB4—
OTG1_TXRTUNEA6—
OTG2_HSDMA3—
OTG2_HSDPB3—
OTG2_IDA2—
OTG2_TXRTUNED5—
PDR_ONA1управление внутренней схемой сброса по питанию
PWR_OND2—
UCPD1_CC1D6—
UCPD1_CC2D7—
VREF+P2верхнее опорное напряжение АЦП и ЦАП
NCA4, C3не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32N655Z0HxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32N655Z0STM32N655Z0HxQ—4200 КБ

Линейка STM32N6x5, семейство STM32N6, ядро Cortex-M55.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе VFBGA142, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32N645Z0STM32N6x5142 из 142выводы совпадают полностьютолько у этого: CRYP, PKA
STM32N647Z0STM32N6x7142 из 142выводы совпадают полностьютолько у этого: CRYP, PKA
STM32N657Z0STM32N6x7142 из 142выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32N655Z0?

В корпусе VFBGA142 сигнал USART1_TX выведен на PF13 (шарик N3, AF4) или PA9 (шарик P11, AF7), USART1_RX — на PF12 (шарик P1, AF4) или PA10 (шарик R11, AF7).

Где у STM32N655Z0 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик R9, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик R8, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C2 у STM32N655Z0?

I2C2_SCL — PB10 (шарик N15, AF4), I2C2_SDA — PB11 (шарик N14, AF4).

Сколько выводов ввода-вывода у STM32N655Z0 в корпусе VFBGA142?

75 из 142. Ещё 43 вывода заняты питанием и землёй, остальные 24 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32N655Z0?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
