STM32U3B5QGIx в корпусе UFBGA132: распиновка
STM32U3B5QGIx — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 640 КБ ОЗУ. Корпус UFBGA132 — 132 шарика, из них 110 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 1 МБ
- ОЗУ
- 640 КБ
- Корпус
- UFBGA132, 132 шарика
- Линий ввода-вывода
- 110

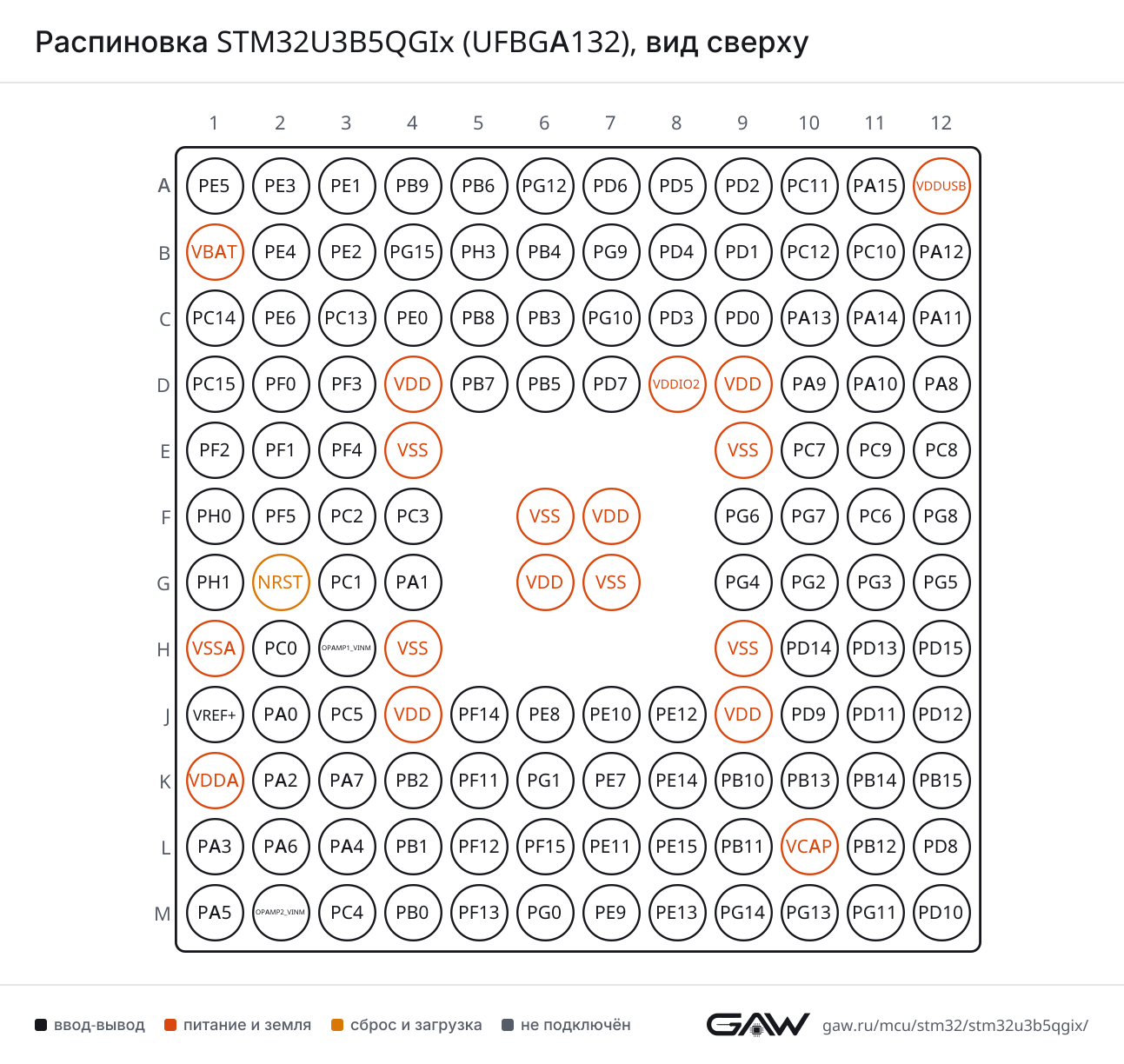

Схема корпуса UFBGA132
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (D6, AF7), PA8 (D12, AF7), PG2 (G10, AF7), PG13 (M10, AF7) |
| CTS | PB4 (NJTRST) (B6, AF7), PA11 (C12, AF7), PG6 (F9, AF7), PG11 (M11, AF7) | |
| DE | PG12 (A6, AF7), PA12 (B12, AF7), PB3 (JTDO/TRACESWO) (C6, AF7) | |
| NSS | PB4 (NJTRST) (B6, AF7), PA11 (C12, AF7), PG6 (F9, AF7), PG11 (M11, AF7) | |
| RTS | PG12 (A6, AF7), PA12 (B12, AF7), PB3 (JTDO/TRACESWO) (C6, AF7) | |
| RX | PG10 (C7, AF7), PB7 (D5, AF7), PA10 (D11, AF7) | |
| TX | PB6 (A5, AF7), PG9 (B7, AF7), PA9 (D10, AF7) | |
| USART2 | CK | PD7 (D7, AF7), PA4 (L3, AF7) |
| CTS | PD3 (C8, AF7), PA0 (J2, AF7) | |
| DE | PD4 (B8, AF7), PA1 (G4, AF7) | |
| NSS | PD3 (C8, AF7), PA0 (J2, AF7) | |
| RTS | PD4 (B8, AF7), PA1 (G4, AF7) | |
| RX | PD6 (A7, AF7), PA15 (JTDI) (A11, AF4), PA3 (L1, AF7) | |
| TX | PD5 (A8, AF7), PA2 (K2, AF7) | |
| USART3 | CK | PC12 (B10, AF7), PB12 (L11, AF7), PB0 (M4, AF7), PD10 (M12, AF7) |
| CTS | PD11 (J11, AF7), PB13 (K10, AF7), PA6 (L2, AF7) | |
| DE | PD2 (A9, AF7), PA15 (JTDI) (A11, AF7), PD12 (J12, AF7), PB14 (K11, AF7), PB1 (L4, AF7) | |
| NSS | PD11 (J11, AF7), PB13 (K10, AF7), PA6 (L2, AF7) | |
| RTS | PD2 (A9, AF7), PA15 (JTDI) (A11, AF7), PD12 (J12, AF7), PB14 (K11, AF7), PB1 (L4, AF7) | |
| RX | PC11 (A10, AF7), PC5 (J3, AF7), PD9 (J10, AF7), PB11 (L9, AF7), PA5 (M1, AF7) | |
| TX | PC10 (B11, AF7), PA7 (K3, AF7), PB10 (K9, AF7), PD8 (L12, AF7), PC4 (M3, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (D5, AF8) |
| DE | PA15 (JTDI) (A11, AF8) | |
| RTS | PA15 (JTDI) (A11, AF8) | |
| RX | PC11 (A10, AF8), PA1 (G4, AF8) | |
| TX | PC10 (B11, AF8), PA0 (J2, AF8) | |
| UART5 | CTS | PB5 (D6, AF8) |
| DE | PB4 (NJTRST) (B6, AF8) | |
| RTS | PB4 (NJTRST) (B6, AF8) | |
| RX | PD2 (A9, AF8) | |
| TX | PC12 (B10, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PG5 (G12, AF8), PB13 (K10, AF8), PA6 (L2, AF8) |
| DE | PG6 (F9, AF8), PB1 (L4, AF8), PB12 (L11, AF8) | |
| RTS | PG6 (F9, AF8), PB1 (L4, AF8), PB12 (L11, AF8) | |
| RX | PA10 (D11, AF8), PG8 (F12, AF8), PC0 (H2, AF8), PB10 (K9, AF8), PA3 (L1, AF8) | |
| TX | PA9 (D10, AF8), PG7 (F10, AF8), PC1 (G3, AF8), PA2 (K2, AF8), PB11 (L9, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (B6, AF5), PA11 (C12, AF5), PG3 (G11, AF5), PE14 (K8, AF5), PA6 (L2, AF5) |
| MOSI | PA12 (B12, AF5), PB5 (D6, AF5), PG4 (G9, AF5), PA7 (K3, AF5), PE15 (L8, AF5) | |
| NSS | PA15 (JTDI) (A11, AF5), PG5 (G12, AF5), PE12 (J8, AF5), PA4 (L3, AF5), PB0 (M4, AF5) | |
| RDY | PA8 (D12, AF5), PG6 (F9, AF5), PA2 (K2, AF5), PB2 (K4, AF5), PE11 (L7, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (C6, AF5), PA1 (G4, AF5), PG2 (G10, AF5), PA5 (M1, AF5), PE13 (M8, AF5) | |
| SPI2 | MISO | PD3 (C8, AF5), PC2 (F3, AF5), PB14 (K11, AF5) |
| MOSI | PD4 (B8, AF5), PC3 (F4, AF5), PC1 (G3, AF3), PB15 (K12, AF5) | |
| NSS | PB9 (A4, AF5), PD0 (C9, AF5), PB12 (L11, AF5) | |
| RDY | PD5 (A8, AF5), PC0 (H2, AF5), PB11 (L9, AF5) | |
| SCK | PD1 (B9, AF5), PD3 (C8, AF3), PA9 (D10, AF3), PB10 (K9, AF5), PB13 (K10, AF5) | |
| SPI3 | MISO | PC11 (A10, AF6), PB4 (NJTRST) (B6, AF6), PG10 (C7, AF6) |
| MOSI | PD6 (A7, AF5), PC12 (B10, AF6), PB5 (D6, AF6), PG11 (M11, AF6) | |
| NSS | PG12 (A6, AF6), PA15 (JTDI) (A11, AF6), PA4 (L3, AF6) | |
| RDY | PB8 (C5, AF6), PA0 (J2, AF6), PG13 (M10, AF6) | |
| SCK | PG9 (B7, AF6), PC10 (B11, AF6), PB3 (JTDO/TRACESWO) (C6, AF6) | |
| SPI4 | MISO | PE5 (A1, AF5), PA11 (C12, AF6), PE13 (M8, AF6) |
| MOSI | PA12 (B12, AF6), PE6 (C2, AF5), PE14 (K8, AF6) | |
| NSS | PE4 (B2, AF5), PA9 (D10, AF6), PE11 (L7, AF6) | |
| RDY | PE3 (A2, AF5), PA10 (D11, AF6), PE10 (J7, AF6) | |
| SCK | PE2 (B3, AF5), PA8 (D12, AF6), PE12 (J8, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (A5, AF4), PB8 (C5, AF4), PG14 (M9, AF4) |
| SDA | PB9 (A4, AF4), PB3 (JTDO/TRACESWO) (C6, AF4), PB7 (D5, AF4), PG13 (M10, AF4) | |
| SMBA | PG15 (B4, AF4), PA14 (JTCK/SWCLK) (C11, AF4), PB5 (D6, AF4), PA1 (G4, AF4) | |
| I2C2 | SCL | PF1 (E2, AF4), PB2 (K4, AF3), PB10 (K9, AF4), PB13 (K10, AF4) |
| SDA | PF0 (D2, AF4), PB14 (K11, AF4), PA6 (L2, AF4), PB11 (L9, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C11, AF3), PF2 (E1, AF4), PA1 (G4, AF3), PB12 (L11, AF4) | |
| I2C3 | SCL | PG7 (F10, AF4), PC0 (H2, AF4), PD12 (J12, AF4), PA7 (K3, AF4) |
| SDA | PB4 (NJTRST) (B6, AF4), PG8 (F12, AF4), PC1 (G3, AF4), PD13 (H11, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C11, AF5), PG6 (F9, AF4), PD11 (J11, AF4), PB2 (K4, AF4) | |
| I2C4 | SCL | PB6 (A5, AF12), PF14 (J5, AF5), PD11 (J11, AF5), PB10 (K9, AF11) |
| SDA | PB7 (D5, AF12), PD12 (J12, AF5), PF15 (L6, AF5), PB11 (L9, AF11) | |
| SMBA | PA14 (JTCK/SWCLK) (C11, AF11), PF13 (M5, AF5), PD10 (M12, AF5) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PB6 (A5, AF5), PB8 (C5, AF7), PG7 (F10, AF5), PD12 (J12, AF3), PA7 (K3, AF6), PB2 (K4, AF6), PB10 (K9, AF6), PB13 (K10, AF3) |
| SDA | PB9 (A4, AF7), PH3-BOOT0 (B5, AF3), PB7 (D5, AF5), PG8 (F12, AF5), PC1 (G3, AF5), PA1 (G4, AF6), PD13 (H11, AF3), PA6 (L2, AF6), PB12 (L11, AF3) | |
| I3C2 | SCL | PB6 (A5, AF6), PB8 (C5, AF5), PC0 (H2, AF6), PB10 (K9, AF3), PB13 (K10, AF6), PG13 (M10, AF5) |
| SDA | PB9 (A4, AF6), PH3-BOOT0 (B5, AF6), PB7 (D5, AF6), PC1 (G3, AF6), PB14 (K11, AF6), PA6 (L2, AF3), PB12 (L11, AF6), PG14 (M9, AF5) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (C5, AF9), PD0 (C9, AF9), PA11 (C12, AF9) |
| TX | PB9 (A4, AF9), PD1 (B9, AF9), PA12 (B12, AF9) | |
| FDCAN2 | RX | PB5 (D6, AF11), PB12 (L11, AF11) |
| TX | PB6 (A5, AF11), PB13 (K10, AF11) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C12) |
| DP | PA12 (B12) | |
| NOE | PA13 (JTMS/SWDIO) (C10, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (C11, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (A4, AF8), PG12 (A6, AF8) |
| CK | PC12 (B10, AF12), PG10 (C7, AF11) | |
| CKIN | PB8 (C5, AF8), PG11 (M11, AF8) | |
| CMD | PD2 (A9, AF12), PG11 (M11, AF11) | |
| D0 | PC8 (E12, AF12), PG2 (G10, AF11) | |
| D0DIR | PG9 (B7, AF8), PC6 (F11, AF8) | |
| D1 | PC9 (E11, AF12), PG3 (G11, AF11) | |
| D2 | PC10 (B11, AF12), PG4 (G9, AF11) | |
| D3 | PC11 (A10, AF12), PG5 (G12, AF11) | |
| D4 | PB8 (C5, AF12), PG6 (F9, AF11) | |
| D5 | PB9 (A4, AF12), PG7 (F10, AF11), PC0 (H2, AF12) | |
| D6 | PC6 (F11, AF12), PG8 (F12, AF11) | |
| D7 | PG9 (B7, AF11), PC7 (E10, AF12) | |
| D123DIR | PG10 (C7, AF8), PC7 (E10, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PG7 (F10, AF10), PE10 (J7, AF10), PB10 (K9, AF10), PA3 (L1, AF10), PG13 (M10, AF10) |
| DQS | PE3 (A2, AF3), PG15 (B4, AF10), PG6 (F9, AF3), PA1 (G4, AF10), PB2 (K4, AF10) | |
| IO0 | PC10 (B11, AF10), PG4 (G9, AF10), PE12 (J8, AF10), PB1 (L4, AF10) | |
| IO1 | PC12 (B10, AF10), PG5 (G12, AF10), PB0 (M4, AF10), PE13 (M8, AF10) | |
| IO2 | PD2 (A9, AF10), PG8 (F12, AF10), PA7 (K3, AF10), PE14 (K8, AF10) | |
| IO3 | PC6 (F11, AF10), PG2 (G10, AF10), PA6 (L2, AF10), PE15 (L8, AF10) | |
| IO4 | PB4 (NJTRST) (B6, AF10), PD4 (B8, AF10), PC1 (G3, AF10), PG3 (G11, AF10) | |
| IO5 | PB6 (A5, AF10), PD5 (A8, AF10), PC2 (F3, AF10), PG6 (F9, AF10), PG11 (M11, AF3) | |
| IO6 | PD6 (A7, AF10), PG9 (B7, AF10), PB7 (D5, AF10), PC3 (F4, AF10) | |
| IO7 | PG10 (C7, AF10), PD7 (D7, AF10), PC0 (H2, AF3), PC4 (M3, AF10) | |
| NCLK | PB5 (D6, AF3), PF11 (K5, AF3), PB12 (L11, AF10), PE9 (M7, AF10), PG14 (M9, AF10) | |
| NCS | PG12 (A6, AF10), PC11 (A10, AF5), PA2 (K2, AF10), PA4 (L3, AF3), PE11 (L7, AF10), PB11 (L9, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (B3, AF3), PB8 (C5, AF3), PG7 (F10, AF3), PA3 (L1, AF3) |
| CK2 | PE5 (A1, AF3), PA8 (D12, AF3) | |
| D1 | PD6 (A7, AF3), PE6 (C2, AF3), PA10 (D11, AF3), PC3 (F4, AF3) | |
| D2 | PB9 (A4, AF3), PA15 (JTDI) (A11, AF3), PE4 (B2, AF3) | |
| D3 | PC5 (J3, AF3), PB15 (K12, AF3) | |
| FS_A | PB9 (A4, AF13), PE4 (B2, AF13), PA9 (D10, AF13) | |
| FS_B | PB6 (A5, AF13), PA14 (JTCK/SWCLK) (C11, AF13), PA4 (L3, AF13), PE9 (M7, AF13) | |
| MCLK_A | PE2 (B3, AF13), PB8 (C5, AF13), PG7 (F10, AF13), PA3 (L1, AF13) | |
| MCLK_B | PB4 (NJTRST) (B6, AF13), PE10 (J7, AF13) | |
| SCK_A | PE5 (A1, AF13), PA8 (D12, AF13), PB10 (K9, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (C6, AF13), PE8 (J6, AF13) | |
| SD_A | PD6 (A7, AF13), PE6 (C2, AF13), PA10 (D11, AF13), PC3 (F4, AF13), PC1 (G3, AF13) | |
| SD_B | PE3 (A2, AF13), PA13 (JTMS/SWDIO) (C10, AF13), PB5 (D6, AF13), PE7 (K7, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (A10), PA11 (C12), PD11 (J11), PF11 (K5), PE11 (L7), PB11 (L9), PG11 (M11) |
| EXTI15 | PA15 (JTDI) (A11), PG15 (B4), PC15-OSC32_OUT (D1), PD15 (H12), PB15 (K12), PF15 (L6), PE15 (L8) | |
| IN1 | PC0 (H2) | |
| IN2 | PC1 (G3) | |
| IN3 | PA0 (J2) | |
| IN4 | PA1 (G4) | |
| IN5 | PA2 (K2) | |
| IN6 | PA3 (L1) | |
| IN7 | PA4 (L3) | |
| IN8 | PA5 (M1) | |
| IN9 | PA6 (L2) | |
| IN10 | PA7 (K3) | |
| IN11 | PC4 (M3) | |
| IN12 | PC5 (J3) | |
| IN13 | PB0 (M4) | |
| IN14 | PB1 (L4) | |
| IN15 | PB2 (K4) | |
| ADC2 | EXTI11 | PC11 (A10), PA11 (C12), PD11 (J11), PF11 (K5), PE11 (L7), PB11 (L9), PG11 (M11) |
| EXTI15 | PA15 (JTDI) (A11), PG15 (B4), PC15-OSC32_OUT (D1), PD15 (H12), PB15 (K12), PF15 (L6), PE15 (L8) | |
| IN1 | PC2 (F3) | |
| IN2 | PC3 (F4) | |
| IN3 | PA4 (L3) | |
| IN4 | PA5 (M1) | |
| IN5 | PA6 (L2) | |
| IN6 | PA7 (K3) | |
| IN7 | PC4 (M3) | |
| IN8 | PC5 (J3) | |
| IN9 | PB0 (M4) | |
| IN10 | PB1 (L4) | |
| IN11 | PD11 (J11) | |
| IN12 | PD12 (J12) | |
| IN13 | PD13 (H11) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (A4), PG9 (B7), PA9 (D10), PC9 (E11), PD9 (J10), PE9 (M7) |
| OUT1 | PA4 (L3) | |
| OUT2 | PA5 (M1) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (L4), PC4 (M3) |
| INP | PC5 (J3), PA2 (K2), PB2 (K4), PA3 (L1) | |
| OUT | PB10 (K9, AF12), PB0 (M4, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (C6), PB7 (D5) |
| INP | PB6 (A5), PB4 (NJTRST) (B6) | |
| OUT | PB5 (D6, AF12), PB11 (L9, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (G4), OPAMP1_VINM (H3) |
| VINP | PA0 (J2) | |
| VOUT | PA3 (L1) | |
| OPAMP2 | VINM | PA7 (K3), OPAMP2_VINM (M2) |
| VINP | PA6 (L2) | |
| VOUT | PB0 (M4) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (J1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (L2, AF1), PE15 (L8, AF1), PB12 (L11, AF1) |
| BKIN2 | PA11 (C12, AF2), PE14 (K8, AF2) | |
| CH1 | PA8 (D12, AF1), PE9 (M7, AF1) | |
| CH1N | PE8 (J6, AF1), PA7 (K3, AF1), PB13 (K10, AF1) | |
| CH2 | PA9 (D10, AF1), PE11 (L7, AF1) | |
| CH2N | PE10 (J7, AF1), PB14 (K11, AF1), PB0 (M4, AF1) | |
| CH3 | PA10 (D11, AF1), PE13 (M8, AF1) | |
| CH3N | PE12 (J8, AF1), PB15 (K12, AF1), PB1 (L4, AF1) | |
| CH4 | PA11 (C12, AF1), PE14 (K8, AF1) | |
| CH4N | PC5 (J3, AF1), PE15 (L8, AF3) | |
| ETR | PA12 (B12, AF1), PE7 (K7, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A11, AF1), PA0 (J2, AF1), PA5 (M1, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (C6, AF1), PA1 (G4, AF1) | |
| CH3 | PA2 (K2, AF1), PB10 (K9, AF1) | |
| CH4 | PA3 (L1, AF1), PB11 (L9, AF1) | |
| ETR | PA15 (JTDI) (A11, AF2), PA0 (J2, AF14), PA5 (M1, AF2) | |
| TIM3 | CH1 | PE3 (A2, AF2), PB4 (NJTRST) (B6, AF2), PC6 (F11, AF2), PA6 (L2, AF2) |
| CH2 | PE4 (B2, AF2), PB5 (D6, AF2), PC7 (E10, AF2), PA7 (K3, AF2) | |
| CH3 | PE5 (A1, AF2), PC8 (E12, AF2), PB0 (M4, AF2) | |
| CH4 | PE6 (C2, AF2), PC9 (E11, AF2), PB1 (L4, AF2) | |
| ETR | PD2 (A9, AF2), PE2 (B3, AF2) | |
| TIM4 | CH1 | PB6 (A5, AF2), PD12 (J12, AF2) |
| CH2 | PB7 (D5, AF2), PD13 (H11, AF2) | |
| CH3 | PB8 (C5, AF2), PD14 (H10, AF2) | |
| CH4 | PB9 (A4, AF2), PH3-BOOT0 (B5, AF2), PD15 (H12, AF2) | |
| ETR | PA12 (B12, AF2), PE0 (C4, AF2) | |
| TIM8 | BKIN | PB7 (D5, AF3), PA6 (L2, AF13) |
| BKIN2 | PB6 (A5, AF3), PC9 (E11, AF1) | |
| CH1 | PC6 (F11, AF3) | |
| CH1N | PA7 (K3, AF3), PA5 (M1, AF3) | |
| CH2 | PC7 (E10, AF3) | |
| CH2N | PB14 (K11, AF3), PB0 (M4, AF3) | |
| CH3 | PC8 (E12, AF3) | |
| CH3N | PB15 (K12, AF13), PB1 (L4, AF3) | |
| CH4 | PC9 (E11, AF3) | |
| CH4N | PD0 (C9, AF3), PB2 (K4, AF13) | |
| ETR | PA0 (J2, AF3) | |
| TIM12 | CH1 | PA0 (J2, AF2) |
| CH2 | PA1 (G4, AF2) | |
| TIM15 | BKIN | PA9 (D10, AF14), PB12 (L11, AF14) |
| CH1 | PG10 (C7, AF14), PA2 (K2, AF14), PB14 (K11, AF14) | |
| CH1N | PG9 (B7, AF14), PA1 (G4, AF14), PB13 (K10, AF14) | |
| CH2 | PB15 (K12, AF14), PA3 (L1, AF14), PG11 (M11, AF14) | |
| TIM16 | BKIN | PB5 (D6, AF14) |
| CH1 | PE0 (C4, AF14), PB8 (C5, AF14), PA6 (L2, AF14) | |
| CH1N | PB6 (A5, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (B6, AF14), PA10 (D11, AF14) |
| CH1 | PE1 (A3, AF14), PB9 (A4, AF14), PA7 (K3, AF14) | |
| CH1N | PB7 (D5, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PG15 (B4, AF1), PB3 (JTDO/TRACESWO) (C6, AF2), PA14 (JTCK/SWCLK) (C11, AF1), PC1 (G3, AF1), PB2 (K4, AF1) |
| CH2 | PB4 (NJTRST) (B6, AF1), PA1 (G4, AF0), PG14 (M9, AF1) | |
| ETR | PB6 (A5, AF1), PG12 (A6, AF1), PC3 (F4, AF1) | |
| IN1 | PG10 (C7, AF1), PB5 (D6, AF1), PC0 (H2, AF1) | |
| IN2 | PB7 (D5, AF1), PC2 (F3, AF1), PG11 (M11, AF1) | |
| LPTIM2 | CH1 | PA8 (D12, AF14), PD13 (H11, AF14), PA4 (L3, AF14) |
| CH2 | PC7 (E10, AF14), PA7 (K3, AF13), PD10 (M12, AF2) | |
| ETR | PC3 (F4, AF14), PD11 (J11, AF14), PA5 (M1, AF14) | |
| IN1 | PC0 (H2, AF14), PD12 (J12, AF14), PB1 (L4, AF14) | |
| IN2 | PA10 (D11, AF2), PD9 (J10, AF2), PB15 (K12, AF2) | |
| LPTIM3 | CH1 | PC8 (E12, AF14), PF5 (F2, AF2), PC3 (F4, AF2), PD14 (H10, AF14), PB10 (K9, AF2), PB0 (M4, AF4) |
| CH2 | PF2 (E1, AF2), PC9 (E11, AF14), PD15 (H12, AF14), PB1 (L4, AF4) | |
| ETR | PC10 (B11, AF2), PF4 (E3, AF2), PB14 (K11, AF2), PD10 (M12, AF14) | |
| IN1 | PC11 (A10, AF2), PF3 (D3, AF2), PD9 (J10, AF14), PB13 (K10, AF2) | |
| LPTIM4 | ETR | PD2 (A9, AF13), PF12 (L5, AF13) |
| IN1 | PD13 (H11, AF13), PF11 (K5, AF13) | |
| OUT | PD7 (D7, AF13), PF13 (M5, AF13) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (C3) |
| OUT2 | PB2 (K4) | |
| REFIN | PB15 (K12, AF0) | |
| TS | PC13 (C3) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (L11, AF9) |
| G1_IO2 | PB13 (K10, AF9) | |
| G1_IO3 | PB14 (K11, AF9) | |
| G1_IO4 | PB15 (K12, AF9) | |
| G2_IO1 | PB4 (NJTRST) (B6, AF9) | |
| G2_IO2 | PB5 (D6, AF9) | |
| G2_IO3 | PB6 (A5, AF9) | |
| G2_IO4 | PB7 (D5, AF9) | |
| G3_IO1 | PA15 (JTDI) (A11, AF9) | |
| G3_IO2 | PC10 (B11, AF9) | |
| G3_IO3 | PC11 (A10, AF9) | |
| G3_IO4 | PC12 (B10, AF9) | |
| G4_IO1 | PC6 (F11, AF9) | |
| G4_IO2 | PC7 (E10, AF9) | |
| G4_IO3 | PC8 (E12, AF9) | |
| G4_IO4 | PC9 (E11, AF9) | |
| G5_IO1 | PE10 (J7, AF9) | |
| G5_IO2 | PE11 (L7, AF9) | |
| G5_IO3 | PE12 (J8, AF9) | |
| G5_IO4 | PE13 (M8, AF9) | |
| G6_IO1 | PD10 (M12, AF9) | |
| G6_IO2 | PD11 (J11, AF9) | |
| G6_IO3 | PD12 (J12, AF9) | |
| G6_IO4 | PD13 (H11, AF9) | |
| G7_IO1 | PE2 (B3, AF9) | |
| G7_IO2 | PE3 (A2, AF9) | |
| G7_IO3 | PE4 (B2, AF9) | |
| G7_IO4 | PE5 (A1, AF9) | |
| G8_IO1 | PF14 (J5, AF9) | |
| G8_IO2 | PF15 (L6, AF9) | |
| G8_IO3 | PG0 (M6, AF9) | |
| G8_IO4 | PG1 (K6, AF9) | |
| SYNC | PD2 (A9, AF9), PB10 (K9, AF9) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PB3 (JTDO/TRACESWO) (C6, AF3), PE9 (M7, AF3) |
| CCK1 | PC10 (B11, AF3) | |
| SDI0 | PC11 (A10, AF3), PB4 (NJTRST) (B6, AF3), PE10 (J7, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C11, AF0) |
| JTDI | PA15 (JTDI) (A11, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (C6, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C10, AF0) | |
| NJTRST | PB4 (NJTRST) (B6, AF0) | |
| TRACECLK | PE2 (B3, AF0), PA8 (D12, AF12) | |
| TRACED0 | PE3 (A2, AF0), PC9 (E11, AF0), PC1 (G3, AF0) | |
| TRACED1 | PE4 (B2, AF0), PC10 (B11, AF0) | |
| TRACED2 | PE5 (A1, AF0), PD2 (A9, AF0) | |
| TRACED3 | PC12 (B10, AF0), PE6 (C2, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (K2) |
| MCO | PA9 (D10, AF0), PA8 (D12, AF0) | |
| MCO2 | PA10 (D11, AF11), PA8 (D12, AF11) | |
| OSC_IN | PH0-OSC_IN (F1) | |
| OSC_OUT | PH1-OSC_OUT (G1) | |
| OSC32_IN | PC14-OSC32_IN (C1) | |
| OSC32_OUT | PC15-OSC32_OUT (D1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (F11, AF0), PA5 (M1, AF0) |
| PWR_CSTOP | PC8 (E12, AF0), PA7 (K3, AF0) | |
| PWR_WKUP1 | PE4 (B2), PA0 (J2), PB2 (K4) | |
| PWR_WKUP2 | PE5 (A1), PC13 (C3), PA4 (L3) | |
| PWR_WKUP3 | PB6 (A5), PE6 (C2), PA1 (G4) | |
| PWR_WKUP4 | PB7 (D5), PA2 (K2), PB1 (L4) | |
| PWR_WKUP5 | PB8 (C5), PC5 (J3), PA3 (L1) | |
| PWR_WKUP6 | PB5 (D6), PE7 (K7), PA5 (M1) | |
| PWR_WKUP7 | PE8 (J6), PB15 (K12), PA6 (L2) | |
| PWR_WKUP8 | PF2 (E1), PA7 (K3), PB10 (K9) | |
| TAMP_IN1 | PC13 (C3) | |
| TAMP_IN2 | PA0 (J2) | |
| TAMP_IN3 | PE6 (C2) | |
| TAMP_IN4 | PC5 (J3) | |
| TAMP_IN5 | PA1 (G4) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 132 шарика корпуса UFBGA132 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE5 | ввод-вывод | DEBUG_TRACED2 (AF0), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI4_MISO (AF5), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| A2 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), SPI4_RDY (AF5), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| A3 | PE1 | ввод-вывод | TIM17_CH1 (AF14) |
| A4 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF7), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| A5 | PB6 | ввод-вывод | COMP2_INP, FDCAN2_TX (AF11), I2C1_SCL (AF4), I2C4_SCL (AF12), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| A6 | PG12 | ввод-вывод | LPTIM1_ETR (AF1), OCTOSPI1_NCS (AF10), SDMMC1_CDIR (AF8), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| A7 | PD6 | ввод-вывод | OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| A8 | PD5 | ввод-вывод | OCTOSPI1_IO5 (AF10), SPI2_RDY (AF5), USART2_TX (AF7) |
| A9 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), HSP1_SNP0 (AF11), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| A10 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), HSP1_SNP4 (AF11), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| A11 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| A12 | VDDUSB | питание | — |
| B1 | VBAT | питание | — |
| B2 | PE4 | ввод-вывод | DEBUG_TRACED1 (AF0), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI4_NSS (AF5), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| B3 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI4_SCK (AF5), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| B4 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10) |
| B5 | PH3-BOOT0 | ввод-вывод | I3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2) |
| B6 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| B7 | PG9 | ввод-вывод | DAC1_EXTI9, OCTOSPI1_IO6 (AF10), SDMMC1_D0DIR (AF8), SDMMC1_D7 (AF11), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| B8 | PD4 | ввод-вывод | OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| B9 | PD1 | ввод-вывод | FDCAN1_TX (AF9), HSP1_SNP1 (AF11), SPI2_SCK (AF5) |
| B10 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), HSP1_SNP3 (AF11), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| B11 | PC10 | ввод-вывод | ADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), HSP1_SNP5 (AF11), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| B12 | PA12 | ввод-вывод | FDCAN1_TX (AF9), SPI1_MOSI (AF5), SPI4_MOSI (AF6), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| C1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| C2 | PE6 | ввод-вывод | DEBUG_TRACED3 (AF0), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_MOSI (AF5), TAMP_IN3, TIM3_CH4 (AF2) |
| C3 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1 |
| C4 | PE0 | ввод-вывод | TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| C5 | PB8 | ввод-вывод | FDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF7), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| C6 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| C7 | PG10 | ввод-вывод | LPTIM1_IN1 (AF1), OCTOSPI1_IO7 (AF10), SDMMC1_CK (AF11), SDMMC1_D123DIR (AF8), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| C8 | PD3 | ввод-вывод | SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7) |
| C9 | PD0 | ввод-вывод | FDCAN1_RX (AF9), HSP1_SNP2 (AF11), SPI2_NSS (AF5), TIM8_CH4N (AF3) |
| C10 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| C11 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), I2C4_SMBA (AF11), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10) |
| C12 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), SPI4_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM |
| D1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| D2 | PF0 | ввод-вывод | I2C2_SDA (AF4) |
| D3 | PF3 | ввод-вывод | LPTIM3_IN1 (AF2) |
| D4 | VDD | питание | — |
| D5 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF12), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| D6 | PB5 | ввод-вывод | COMP2_OUT (AF12), FDCAN2_RX (AF11), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| D7 | PD7 | ввод-вывод | LPTIM4_OUT (AF13), OCTOSPI1_IO7 (AF10), USART2_CK (AF7) |
| D8 | VDDIO2 | питание | — |
| D9 | VDD | питание | — |
| D10 | PA9 | ввод-вывод | DAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), SPI4_NSS (AF6), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D11 | PA10 | ввод-вывод | CRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_RDY (AF6), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| D12 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), SPI4_SCK (AF6), TIM1_CH1 (AF1), USART1_CK (AF7) |
| E1 | PF2 | ввод-вывод | I2C2_SMBA (AF4), LPTIM3_CH2 (AF2), PWR_WKUP8 |
| E2 | PF1 | ввод-вывод | I2C2_SCL (AF4) |
| E3 | PF4 | ввод-вывод | LPTIM3_ETR (AF2) |
| E4 | VSS | питание | — |
| E9 | VSS | питание | — |
| E10 | PC7 | ввод-вывод | LPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| E11 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9) |
| E12 | PC8 | ввод-вывод | LPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| F1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| F2 | PF5 | ввод-вывод | LPTIM3_CH1 (AF2) |
| F3 | PC2 | ввод-вывод | ADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| F4 | PC3 | ввод-вывод | ADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| F6 | VSS | питание | — |
| F7 | VDD | питание | — |
| F9 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), OCTOSPI1_IO5 (AF10), SDMMC1_D4 (AF11), SPI1_RDY (AF5), USART1_CTS (AF7), USART1_NSS (AF7) |
| F10 | PG7 | ввод-вывод | I2C3_SCL (AF4), I3C1_SCL (AF5), LPUART1_TX (AF8), OCTOSPI1_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_D5 (AF11) |
| F11 | PC6 | ввод-вывод | OCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| F12 | PG8 | ввод-вывод | I2C3_SDA (AF4), I3C1_SDA (AF5), LPUART1_RX (AF8), OCTOSPI1_IO2 (AF10), SDMMC1_D6 (AF11) |
| G1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G2 | NRST | сброс | — |
| G3 | PC1 | ввод-вывод | ADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| G4 | PA1 | ввод-вывод | ADC1_IN4, HSP1_SNP1 (AF11), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM12_CH2 (AF2), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| G6 | VDD | питание | — |
| G7 | VSS | питание | — |
| G9 | PG4 | ввод-вывод | OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF11), SPI1_MOSI (AF5) |
| G10 | PG2 | ввод-вывод | OCTOSPI1_IO3 (AF10), SDMMC1_D0 (AF11), SPI1_SCK (AF5), USART1_CK (AF7) |
| G11 | PG3 | ввод-вывод | OCTOSPI1_IO4 (AF10), SDMMC1_D1 (AF11), SPI1_MISO (AF5) |
| G12 | PG5 | ввод-вывод | LPUART1_CTS (AF8), OCTOSPI1_IO1 (AF10), SDMMC1_D3 (AF11), SPI1_NSS (AF5) |
| H1 | VSSA | питание | — |
| H2 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5) |
| H3 | OPAMP1_VINM | служебный | OPAMP1_VINM |
| H4 | VSS | питание | — |
| H9 | VSS | питание | — |
| H10 | PD14 | ввод-вывод | LPTIM3_CH1 (AF14), TIM4_CH3 (AF2) |
| H11 | PD13 | ввод-вывод | ADC2_IN13, I2C3_SDA (AF4), I3C1_SDA (AF3), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| H12 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2) |
| J1 | VREF+ | служебный | VREFBUF_OUT |
| J2 | PA0 | ввод-вывод | ADC1_IN3, AUDIOCLK (AF13), HSP1_SNP0 (AF11), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM12_CH1 (AF2), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| J3 | PC5 | ввод-вывод | ADC1_IN12, ADC2_IN8, COMP1_INP, PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TIM1_CH4N (AF1), USART3_RX (AF7) |
| J4 | VDD | питание | — |
| J5 | PF14 | ввод-вывод | I2C4_SCL (AF5), TSC_G8_IO1 (AF9) |
| J6 | PE8 | ввод-вывод | PWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| J7 | PE10 | ввод-вывод | ADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), SPI4_RDY (AF6), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| J8 | PE12 | ввод-вывод | OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), SPI4_SCK (AF6), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| J9 | VDD | питание | — |
| J10 | PD9 | ввод-вывод | DAC1_EXTI9, LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), USART3_RX (AF7) |
| J11 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA (AF4), I2C4_SCL (AF5), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| J12 | PD12 | ввод-вывод | ADC2_IN12, I2C3_SCL (AF4), I2C4_SDA (AF5), I3C1_SCL (AF3), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| K1 | VDDA | питание | — |
| K2 | PA2 | ввод-вывод | ADC1_IN5, COMP1_INP, HSP1_SNP2 (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| K3 | PA7 | ввод-вывод | ADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| K4 | PB2 | ввод-вывод | ADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF13) |
| K5 | PF11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LPTIM4_IN1 (AF13), OCTOSPI1_NCLK (AF3) |
| K6 | PG1 | ввод-вывод | TSC_G8_IO4 (AF9) |
| K7 | PE7 | ввод-вывод | PWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| K8 | PE14 | ввод-вывод | OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), SPI4_MOSI (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1) |
| K9 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF11), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| K10 | PB13 | ввод-вывод | FDCAN2_TX (AF11), I2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| K11 | PB14 | ввод-вывод | I2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| K12 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF13), TSC_G1_IO4 (AF9) |
| L1 | PA3 | ввод-вывод | ADC1_IN6, COMP1_INP, HSP1_SNP3 (AF11), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| L2 | PA6 | ввод-вывод | ADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| L3 | PA4 | ввод-вывод | ADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4 (AF11), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| L4 | PB1 | ввод-вывод | ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| L5 | PF12 | ввод-вывод | LPTIM4_ETR (AF13) |
| L6 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2C4_SDA (AF5), TSC_G8_IO2 (AF9) |
| L7 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), SPI4_NSS (AF6), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| L8 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3) |
| L9 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7) |
| L10 | VCAP | питание | — |
| L11 | PB12 | ввод-вывод | FDCAN2_RX (AF11), I2C2_SMBA (AF4), I3C1_SDA (AF3), I3C2_SDA (AF6), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| L12 | PD8 | ввод-вывод | USART3_TX (AF7) |
| M1 | PA5 | ввод-вывод | ADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5 (AF11), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| M2 | OPAMP2_VINM | служебный | OPAMP2_VINM |
| M3 | PC4 | ввод-вывод | ADC1_IN11, ADC2_IN7, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7) |
| M4 | PB0 | ввод-вывод | ADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| M5 | PF13 | ввод-вывод | I2C4_SMBA (AF5), LPTIM4_OUT (AF13) |
| M6 | PG0 | ввод-вывод | TSC_G8_IO3 (AF9) |
| M7 | PE9 | ввод-вывод | ADF1_CCK0 (AF3), DAC1_EXTI9, OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| M8 | PE13 | ввод-вывод | OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), SPI4_MISO (AF6), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| M9 | PG14 | ввод-вывод | I2C1_SCL (AF4), I3C2_SDA (AF5), LPTIM1_CH2 (AF1), OCTOSPI1_NCLK (AF10) |
| M10 | PG13 | ввод-вывод | I2C1_SDA (AF4), I3C2_SCL (AF5), OCTOSPI1_CLK (AF10), SPI3_RDY (AF6), USART1_CK (AF7) |
| M11 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF3), SDMMC1_CKIN (AF8), SDMMC1_CMD (AF11), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7) |
| M12 | PD10 | ввод-вывод | I2C4_SMBA (AF5), LPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B1 | резервное питание: часы реального времени и резервные регистры |
| VCAP | L10 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | D4, D9, F7, G6, J4, J9 | питание цифровой части и линий ввода-вывода |
| VDDA | K1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | D8 | питание отдельной группы линий ввода-вывода |
| VDDUSB | A12 | питание приёмопередатчика USB |
| VSS | E4, E9, F6, G7, H4, H9 | общий провод (земля) |
| VSSA | H1 | общий провод аналоговой части |
| NRST | G2 | сброс, активный уровень — низкий |
| OPAMP1_VINM | H3 | — |
| OPAMP2_VINM | M2 | — |
| VREF+ | J1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U3B5QGIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U3B5QG | STM32U3B5QGIx | 1 МБ | 640 КБ |
Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA132, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U3B5QIIx | STM32U3x5 | 132 из 132 | выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ |
| STM32U3C5QIIx | STM32U3x5 | 132 из 132 | выводы совпадают полностьютолько у него: AES; флеш-память до 1024 и 2048 КБ |
| STM32U5A5QJIx | STM32U5x5 | 132 из 132 | выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 2514 КБ |
| STM32U575QGIx | STM32U575/585 | 132 из 132 | выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; ОЗУ 640 и 786 КБ |
| STM32U575QIIx | STM32U575/585 | 132 из 132 | выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 786 КБ |
| STM32U585QIIx | STM32U575/585 | 132 из 132 | выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 786 КБ |
| STM32U595QIIx | STM32U5x5 | 132 из 132 | выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 2514 КБ |
| STM32U595QJIx | STM32U5x5 | 132 из 132 | выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 2514 КБ |
| STM32L552QEIx | STM32L5x2 | 130 из 132 | H1: VSSA → VSSA/VREF-; L10: VCAP → VSSтолько у этого: ADF1, FDCAN2, I3C1, I3C2, LPTIM4, PKA, SPI4, TIM12; только у него: DFSDM1, FMC, SAI2, TIM5, UCPD1; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 256 КБ |
| STM32L562QEIx | STM32L5x2 | 130 из 132 | H1: VSSA → VSSA/VREF-; L10: VCAP → VSSтолько у этого: ADF1, FDCAN2, I3C1, I3C2, LPTIM4, SPI4, TIM12; только у него: AES, DFSDM1, FMC, SAI2, TIM5, UCPD1; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 256 КБ |
| STM32L552QEIxP | STM32L5x2 | 128 из 132 | B4: PG15 → VDD12; H1: VSSA → VSSA/VREF-; L10: VCAP → VSS; M11: PG11 → VDD12только у этого: ADF1, FDCAN2, I3C1, I3C2, LPTIM4, PKA, SPI4, TIM12; только у него: DFSDM1, FMC, SAI2, TIM5, UCPD1; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 256 КБ |
| STM32L562QEIxP | STM32L5x2 | 128 из 132 | B4: PG15 → VDD12; H1: VSSA → VSSA/VREF-; L10: VCAP → VSS; M11: PG11 → VDD12только у этого: ADF1, FDCAN2, I3C1, I3C2, LPTIM4, SPI4, TIM12; только у него: AES, DFSDM1, FMC, SAI2, TIM5, UCPD1; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 256 КБ |
Частые вопросы
На каких выводах USART1 у STM32U3B5QGIx?
В корпусе UFBGA132 сигнал USART1_TX выведен на PB6 (шарик A5, AF7) или PG9 (шарик B7, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PG10 (шарик C7, AF7) или PB7 (шарик D5, AF7) или PA10 (шарик D11, AF7).
Где у STM32U3B5QGIx выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C10, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U3B5QGIx?
I2C1_SCL — PB6 (шарик A5, AF4) или PB8 (шарик C5, AF4) или PG14 (шарик M9, AF4), I2C1_SDA — PB9 (шарик A4, AF4) или PB3 (JTDO/TRACESWO) (шарик C6, AF4) или PB7 (шарик D5, AF4) или PG13 (шарик M10, AF4).
Сколько выводов ввода-вывода у STM32U3B5QGIx в корпусе UFBGA132?
110 из 132. Ещё 18 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U3Cortex-M33 до 96 МГц на технологии near-threshold: U375, U385, U3B5 и U3C5 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
