STM32U3C5QIIx в корпусе UFBGA132: распиновка

STM32U3C5QIIx — микроконтроллер STM32U3 на ядре Cortex-M33: 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус UFBGA132 — 132 шарика, из них 110 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
2 МБ
ОЗУ
640 КБ
Корпус
UFBGA132, 132 шарика
Линий ввода-вывода
110

Схема корпуса UFBGA132

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U3C5QIIx в корпусе UFBGA132, вид сверхуABCDEFGHJKLM123456789101112PE5 — шарик A1: DEBUG_TRACED2, PWR_WKUP2, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM3_CH3, TSC_G7_IO4PE5PE3 — шарик A2: DEBUG_TRACED0, OCTOSPI1_DQS, SAI1_SD_B, SPI4_RDY, TIM3_CH1, TSC_G7_IO2PE3PE1 — шарик A3: TIM17_CH1PE1PB9 — шарик A4: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I3C1_SDA, I3C2_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PB6 — шарик A5: COMP2_INP, FDCAN2_TX, I2C1_SCL, I2C4_SCL, I3C1_SCL, I3C2_SCL, LPTIM1_ETR, OCTOSPI1_IO5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PG12 — шарик A6: LPTIM1_ETR, OCTOSPI1_NCS, SDMMC1_CDIR, SPI3_NSS, USART1_DE, USART1_RTSPG12PD6 — шарик A7: OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6PD5 — шарик A8: OCTOSPI1_IO5, SPI2_RDY, USART2_TXPD5PD2 — шарик A9: DEBUG_TRACED2, HSP1_SNP0, LPTIM4_ETR, OCTOSPI1_IO2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PC11 — шарик A10: ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0, HSP1_SNP4, LPTIM3_IN1, OCTOSPI1_NCS, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PA15 (JTDI) — шарик A11: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI1_D2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTSPA15VDDUSB — шарик A12VDDUSBVBAT — шарик B1VBATPE4 — шарик B2: DEBUG_TRACED1, PWR_WKUP1, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM3_CH2, TSC_G7_IO3PE4PE2 — шарик B3: DEBUG_TRACECLK, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK, TIM3_ETR, TSC_G7_IO1PE2PG15 — шарик B4: ADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA, LPTIM1_CH1, OCTOSPI1_DQSPG15PH3-BOOT0 — шарик B5: I3C1_SDA, I3C2_SDA, TIM4_CH4PH3PB4 (NJTRST) — шарик B6: ADF1_SDI0, COMP2_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, OCTOSPI1_IO4, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PG9 — шарик B7: DAC1_EXTI9, OCTOSPI1_IO6, SDMMC1_D0DIR, SDMMC1_D7, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PD4 — шарик B8: OCTOSPI1_IO4, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD1 — шарик B9: FDCAN1_TX, HSP1_SNP1, SPI2_SCKPD1PC12 — шарик B10: DEBUG_TRACED3, HSP1_SNP3, OCTOSPI1_IO1, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PC10 — шарик B11: ADF1_CCK1, DEBUG_TRACED1, HSP1_SNP5, LPTIM3_ETR, OCTOSPI1_IO0, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PA12 — шарик B12: FDCAN1_TX, SPI1_MOSI, SPI4_MOSI, TIM1_ETR, TIM4_ETR, USART1_DE, USART1_RTS, USB_DPPA12PC14-OSC32_IN — шарик C1: RCC_OSC32_INPC14PE6 — шарик C2: DEBUG_TRACED3, PWR_WKUP3, SAI1_D1, SAI1_SD_A, SPI4_MOSI, TAMP_IN3, TIM3_CH4PE6PC13 — шарик C3: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1PC13PE0 — шарик C4: TIM16_CH1, TIM4_ETRPE0PB8 — шарик C5: FDCAN1_RX, I2C1_SCL, I3C1_SCL, I3C2_SCL, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8PB3 (JTDO/TRACESWO) — шарик C6: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PG10 — шарик C7: LPTIM1_IN1, OCTOSPI1_IO7, SDMMC1_CK, SDMMC1_D123DIR, SPI3_MISO, TIM15_CH1, USART1_RXPG10PD3 — шарик C8: SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSSPD3PD0 — шарик C9: FDCAN1_RX, HSP1_SNP2, SPI2_NSS, TIM8_CH4NPD0PA13 (JTMS/SWDIO) — шарик C10: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PA14 (JTCK/SWCLK) — шарик C11: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C2_SMBA, I2C3_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PA11 — шарик C12: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, SPI4_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PC15-OSC32_OUT — шарик D1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PF0 — шарик D2: I2C2_SDAPF0PF3 — шарик D3: LPTIM3_IN1PF3VDD — шарик D4VDDPB7 — шарик D5: COMP2_INM, I2C1_SDA, I2C4_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_IN2, OCTOSPI1_IO6, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB5 — шарик D6: COMP2_OUT, FDCAN2_RX, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PD7 — шарик D7: LPTIM4_OUT, OCTOSPI1_IO7, USART2_CKPD7VDDIO2 — шарик D8VDDIO2VDD — шарик D9VDDPA9 — шарик D10: DAC1_EXTI9, LPUART1_TX, RCC_MCO, SAI1_FS_A, SPI2_SCK, SPI4_NSS, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA10 — шарик D11: CRS_SYNC, LPTIM2_IN2, LPUART1_RX, RCC_MCO2, SAI1_D1, SAI1_SD_A, SPI4_RDY, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PA8 — шарик D12: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, RCC_MCO2, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, SPI4_SCK, TIM1_CH1, USART1_CKPA8PF2 — шарик E1: I2C2_SMBA, LPTIM3_CH2, PWR_WKUP8PF2PF1 — шарик E2: I2C2_SCLPF1PF4 — шарик E3: LPTIM3_ETRPF4VSS — шарик E4VSSVSS — шарик E9VSSPC7 — шарик E10: LPTIM2_CH2, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PC9 — шарик E11: DAC1_EXTI9, DEBUG_TRACED0, LPTIM3_CH2, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4PC9PC8 — шарик E12: LPTIM3_CH1, PWR_CSTOP, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PH0-OSC_IN — шарик F1: RCC_OSC_INPH0PF5 — шарик F2: LPTIM3_CH1PF5PC2 — шарик F3: ADC2_IN1, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISOPC2PC3 — шарик F4: ADC2_IN2, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3VSS — шарик F6VSSVDD — шарик F7VDDPG6 — шарик F9: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_DQS, OCTOSPI1_IO5, SDMMC1_D4, SPI1_RDY, USART1_CTS, USART1_NSSPG6PG7 — шарик F10: I2C3_SCL, I3C1_SCL, LPUART1_TX, OCTOSPI1_CLK, SAI1_CK1, SAI1_MCLK_A, SDMMC1_D5PG7PC6 — шарик F11: OCTOSPI1_IO3, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PG8 — шарик F12: I2C3_SDA, I3C1_SDA, LPUART1_RX, OCTOSPI1_IO2, SDMMC1_D6PG8PH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1NRST — шарик G2NRSTPC1 — шарик G3: ADC1_IN2, DEBUG_TRACED0, I2C3_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1PA1 — шарик G4: ADC1_IN4, HSP1_SNP1, I2C1_SMBA, I2C2_SMBA, I3C1_SDA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TIM12_CH2, TIM15_CH1N, TIM2_CH2, UART4_RX, USART2_DE, USART2_RTSPA1VDD — шарик G6VDDVSS — шарик G7VSSPG4 — шарик G9: OCTOSPI1_IO0, SDMMC1_D2, SPI1_MOSIPG4PG2 — шарик G10: OCTOSPI1_IO3, SDMMC1_D0, SPI1_SCK, USART1_CKPG2PG3 — шарик G11: OCTOSPI1_IO4, SDMMC1_D1, SPI1_MISOPG3PG5 — шарик G12: LPUART1_CTS, OCTOSPI1_IO1, SDMMC1_D3, SPI1_NSSPG5VSSA — шарик H1VSSAPC0 — шарик H2: ADC1_IN1, I2C3_SCL, I3C2_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SDMMC1_D5, SPI2_RDYPC0OPAMP1_VINM — шарик H3: OPAMP1_VINMOPAMP1VINMVSS — шарик H4VSSVSS — шарик H9VSSPD14 — шарик H10: LPTIM3_CH1, TIM4_CH3PD14PD13 — шарик H11: ADC2_IN13, I2C3_SDA, I3C1_SDA, LPTIM2_CH1, LPTIM4_IN1, TIM4_CH2, TSC_G6_IO4PD13PD15 — шарик H12: ADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2, TIM4_CH4PD15VREF+ — шарик J1: VREFBUF_OUTVREF+PA0 — шарик J2: ADC1_IN3, AUDIOCLK, HSP1_SNP0, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TIM12_CH1, TIM2_CH1, TIM2_ETR, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0PC5 — шарик J3: ADC1_IN12, ADC2_IN8, COMP1_INP, PWR_WKUP5, SAI1_D3, TAMP_IN4, TIM1_CH4N, USART3_RXPC5VDD — шарик J4VDDPF14 — шарик J5: I2C4_SCL, TSC_G8_IO1PF14PE8 — шарик J6: PWR_WKUP7, SAI1_SCK_B, TIM1_CH1NPE8PE10 — шарик J7: ADF1_SDI0, OCTOSPI1_CLK, SAI1_MCLK_B, SPI4_RDY, TIM1_CH2N, TSC_G5_IO1PE10PE12 — шарик J8: OCTOSPI1_IO0, SPI1_NSS, SPI4_SCK, TIM1_CH3N, TSC_G5_IO3PE12VDD — шарик J9VDDPD9 — шарик J10: DAC1_EXTI9, LPTIM2_IN2, LPTIM3_IN1, USART3_RXPD9PD11 — шарик J11: ADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA, I2C4_SCL, LPTIM2_ETR, TSC_G6_IO2, USART3_CTS, USART3_NSSPD11PD12 — шарик J12: ADC2_IN12, I2C3_SCL, I2C4_SDA, I3C1_SCL, LPTIM2_IN1, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12VDDA — шарик K1VDDAPA2 — шарик K2: ADC1_IN5, COMP1_INP, HSP1_SNP2, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, USART2_TXPA2PA7 — шарик K3: ADC1_IN10, ADC2_IN6, I2C3_SCL, I3C1_SCL, LPTIM2_CH2, OCTOSPI1_IO2, OPAMP2_VINM, PWR_CSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TXPA7PB2 — шарик K4: ADC1_IN15, COMP1_INP, I2C2_SCL, I2C3_SMBA, I3C1_SCL, LPTIM1_CH1, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4NPB2PF11 — шарик K5: ADC1_EXTI11, ADC2_EXTI11, LPTIM4_IN1, OCTOSPI1_NCLKPF11PG1 — шарик K6: TSC_G8_IO4PG1PE7 — шарик K7: PWR_WKUP6, SAI1_SD_B, TIM1_ETRPE7PE14 — шарик K8: OCTOSPI1_IO2, SPI1_MISO, SPI4_MOSI, TIM1_BKIN2, TIM1_CH4PE14PB10 — шарик K9: COMP1_OUT, I2C2_SCL, I2C4_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB13 — шарик K10: FDCAN2_TX, I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13PB14 — шарик K11: I2C2_SDA, I3C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB15 — шарик K12: ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SAI1_D3, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15PA3 — шарик L1: ADC1_IN6, COMP1_INP, HSP1_SNP3, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA6 — шарик L2: ADC1_IN9, ADC2_IN5, I2C2_SDA, I3C1_SDA, I3C2_SDA, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSSPA6PA4 — шарик L3: ADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PB1 — шарик L4: ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PF12 — шарик L5: LPTIM4_ETRPF12PF15 — шарик L6: ADC1_EXTI15, ADC2_EXTI15, I2C4_SDA, TSC_G8_IO2PF15PE11 — шарик L7: ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS, SPI1_RDY, SPI4_NSS, TIM1_CH2, TSC_G5_IO2PE11PE15 — шарик L8: ADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_CH4NPE15PB11 — шарик L9: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPI1_NCS, SPI2_RDY, TIM2_CH4, USART3_RXPB11VCAP — шарик L10VCAPPB12 — шарик L11: FDCAN2_RX, I2C2_SMBA, I3C1_SDA, I3C2_SDA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_NCLK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12PD8 — шарик L12: USART3_TXPD8PA5 — шарик M1: ADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RXPA5OPAMP2_VINM — шарик M2: OPAMP2_VINMOPAMP2VINMPC4 — шарик M3: ADC1_IN11, ADC2_IN7, COMP1_INM, OCTOSPI1_IO7, USART3_TXPC4PB0 — шарик M4: ADC1_IN13, ADC2_IN9, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PF13 — шарик M5: I2C4_SMBA, LPTIM4_OUTPF13PG0 — шарик M6: TSC_G8_IO3PG0PE9 — шарик M7: ADF1_CCK0, DAC1_EXTI9, OCTOSPI1_NCLK, SAI1_FS_B, TIM1_CH1PE9PE13 — шарик M8: OCTOSPI1_IO1, SPI1_SCK, SPI4_MISO, TIM1_CH3, TSC_G5_IO4PE13PG14 — шарик M9: I2C1_SCL, I3C2_SDA, LPTIM1_CH2, OCTOSPI1_NCLKPG14PG13 — шарик M10: I2C1_SDA, I3C2_SCL, OCTOSPI1_CLK, SPI3_RDY, USART1_CKPG13PG11 — шарик M11: ADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2, OCTOSPI1_IO5, SDMMC1_CKIN, SDMMC1_CMD, SPI3_MOSI, TIM15_CH2, USART1_CTS, USART1_NSSPG11PD10 — шарик M12: I2C4_SMBA, LPTIM2_CH2, LPTIM3_ETR, TSC_G6_IO1, USART3_CKPD10UFBGA132, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

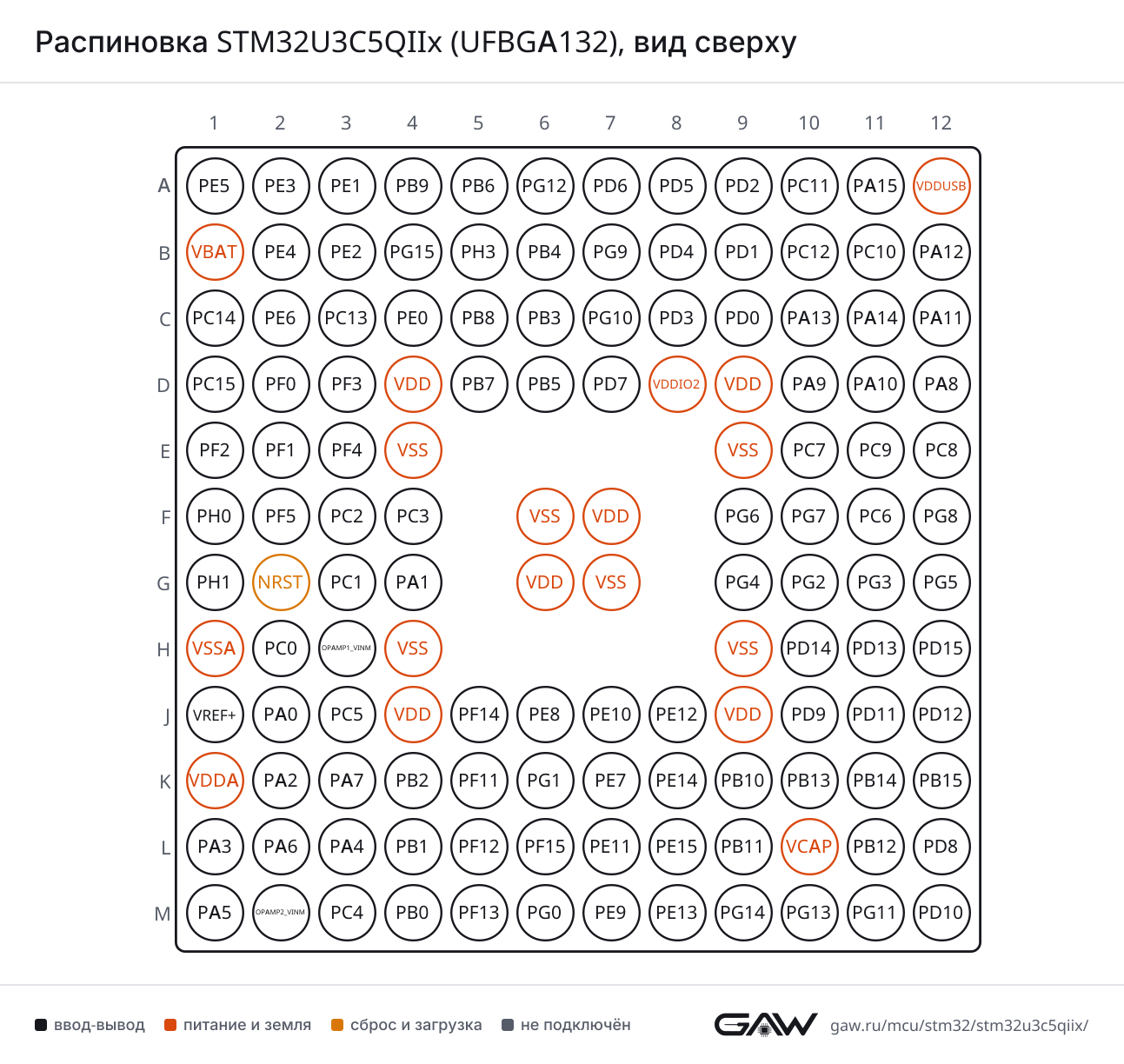

Распиновка STM32U3C5QIIx (UFBGA132), вид сверхуРаспиновка UFBGA132 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (D6, AF7), PA8 (D12, AF7), PG2 (G10, AF7), PG13 (M10, AF7)
CTSPB4 (NJTRST) (B6, AF7), PA11 (C12, AF7), PG6 (F9, AF7), PG11 (M11, AF7)
DEPG12 (A6, AF7), PA12 (B12, AF7), PB3 (JTDO/TRACESWO) (C6, AF7)
NSSPB4 (NJTRST) (B6, AF7), PA11 (C12, AF7), PG6 (F9, AF7), PG11 (M11, AF7)
RTSPG12 (A6, AF7), PA12 (B12, AF7), PB3 (JTDO/TRACESWO) (C6, AF7)
RXPG10 (C7, AF7), PB7 (D5, AF7), PA10 (D11, AF7)
TXPB6 (A5, AF7), PG9 (B7, AF7), PA9 (D10, AF7)
USART2CKPD7 (D7, AF7), PA4 (L3, AF7)
CTSPD3 (C8, AF7), PA0 (J2, AF7)
DEPD4 (B8, AF7), PA1 (G4, AF7)
NSSPD3 (C8, AF7), PA0 (J2, AF7)
RTSPD4 (B8, AF7), PA1 (G4, AF7)
RXPD6 (A7, AF7), PA15 (JTDI) (A11, AF4), PA3 (L1, AF7)
TXPD5 (A8, AF7), PA2 (K2, AF7)
USART3CKPC12 (B10, AF7), PB12 (L11, AF7), PB0 (M4, AF7), PD10 (M12, AF7)
CTSPD11 (J11, AF7), PB13 (K10, AF7), PA6 (L2, AF7)
DEPD2 (A9, AF7), PA15 (JTDI) (A11, AF7), PD12 (J12, AF7), PB14 (K11, AF7), PB1 (L4, AF7)
NSSPD11 (J11, AF7), PB13 (K10, AF7), PA6 (L2, AF7)
RTSPD2 (A9, AF7), PA15 (JTDI) (A11, AF7), PD12 (J12, AF7), PB14 (K11, AF7), PB1 (L4, AF7)
RXPC11 (A10, AF7), PC5 (J3, AF7), PD9 (J10, AF7), PB11 (L9, AF7), PA5 (M1, AF7)
TXPC10 (B11, AF7), PA7 (K3, AF7), PB10 (K9, AF7), PD8 (L12, AF7), PC4 (M3, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (D5, AF8)
DEPA15 (JTDI) (A11, AF8)
RTSPA15 (JTDI) (A11, AF8)
RXPC11 (A10, AF8), PA1 (G4, AF8)
TXPC10 (B11, AF8), PA0 (J2, AF8)
UART5CTSPB5 (D6, AF8)
DEPB4 (NJTRST) (B6, AF8)
RTSPB4 (NJTRST) (B6, AF8)
RXPD2 (A9, AF8)
TXPC12 (B10, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPG5 (G12, AF8), PB13 (K10, AF8), PA6 (L2, AF8)
DEPG6 (F9, AF8), PB1 (L4, AF8), PB12 (L11, AF8)
RTSPG6 (F9, AF8), PB1 (L4, AF8), PB12 (L11, AF8)
RXPA10 (D11, AF8), PG8 (F12, AF8), PC0 (H2, AF8), PB10 (K9, AF8), PA3 (L1, AF8)
TXPA9 (D10, AF8), PG7 (F10, AF8), PC1 (G3, AF8), PA2 (K2, AF8), PB11 (L9, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (B6, AF5), PA11 (C12, AF5), PG3 (G11, AF5), PE14 (K8, AF5), PA6 (L2, AF5)
MOSIPA12 (B12, AF5), PB5 (D6, AF5), PG4 (G9, AF5), PA7 (K3, AF5), PE15 (L8, AF5)
NSSPA15 (JTDI) (A11, AF5), PG5 (G12, AF5), PE12 (J8, AF5), PA4 (L3, AF5), PB0 (M4, AF5)
RDYPA8 (D12, AF5), PG6 (F9, AF5), PA2 (K2, AF5), PB2 (K4, AF5), PE11 (L7, AF5)
SCKPB3 (JTDO/TRACESWO) (C6, AF5), PA1 (G4, AF5), PG2 (G10, AF5), PA5 (M1, AF5), PE13 (M8, AF5)
SPI2MISOPD3 (C8, AF5), PC2 (F3, AF5), PB14 (K11, AF5)
MOSIPD4 (B8, AF5), PC3 (F4, AF5), PC1 (G3, AF3), PB15 (K12, AF5)
NSSPB9 (A4, AF5), PD0 (C9, AF5), PB12 (L11, AF5)
RDYPD5 (A8, AF5), PC0 (H2, AF5), PB11 (L9, AF5)
SCKPD1 (B9, AF5), PD3 (C8, AF3), PA9 (D10, AF3), PB10 (K9, AF5), PB13 (K10, AF5)
SPI3MISOPC11 (A10, AF6), PB4 (NJTRST) (B6, AF6), PG10 (C7, AF6)
MOSIPD6 (A7, AF5), PC12 (B10, AF6), PB5 (D6, AF6), PG11 (M11, AF6)
NSSPG12 (A6, AF6), PA15 (JTDI) (A11, AF6), PA4 (L3, AF6)
RDYPB8 (C5, AF6), PA0 (J2, AF6), PG13 (M10, AF6)
SCKPG9 (B7, AF6), PC10 (B11, AF6), PB3 (JTDO/TRACESWO) (C6, AF6)
SPI4MISOPE5 (A1, AF5), PA11 (C12, AF6), PE13 (M8, AF6)
MOSIPA12 (B12, AF6), PE6 (C2, AF5), PE14 (K8, AF6)
NSSPE4 (B2, AF5), PA9 (D10, AF6), PE11 (L7, AF6)
RDYPE3 (A2, AF5), PA10 (D11, AF6), PE10 (J7, AF6)
SCKPE2 (B3, AF5), PA8 (D12, AF6), PE12 (J8, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A5, AF4), PB8 (C5, AF4), PG14 (M9, AF4)
SDAPB9 (A4, AF4), PB3 (JTDO/TRACESWO) (C6, AF4), PB7 (D5, AF4), PG13 (M10, AF4)
SMBAPG15 (B4, AF4), PA14 (JTCK/SWCLK) (C11, AF4), PB5 (D6, AF4), PA1 (G4, AF4)
I2C2SCLPF1 (E2, AF4), PB2 (K4, AF3), PB10 (K9, AF4), PB13 (K10, AF4)
SDAPF0 (D2, AF4), PB14 (K11, AF4), PA6 (L2, AF4), PB11 (L9, AF4)
SMBAPA14 (JTCK/SWCLK) (C11, AF3), PF2 (E1, AF4), PA1 (G4, AF3), PB12 (L11, AF4)
I2C3SCLPG7 (F10, AF4), PC0 (H2, AF4), PD12 (J12, AF4), PA7 (K3, AF4)
SDAPB4 (NJTRST) (B6, AF4), PG8 (F12, AF4), PC1 (G3, AF4), PD13 (H11, AF4)
SMBAPA14 (JTCK/SWCLK) (C11, AF5), PG6 (F9, AF4), PD11 (J11, AF4), PB2 (K4, AF4)
I2C4SCLPB6 (A5, AF12), PF14 (J5, AF5), PD11 (J11, AF5), PB10 (K9, AF11)
SDAPB7 (D5, AF12), PD12 (J12, AF5), PF15 (L6, AF5), PB11 (L9, AF11)
SMBAPA14 (JTCK/SWCLK) (C11, AF11), PF13 (M5, AF5), PD10 (M12, AF5)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (A5, AF5), PB8 (C5, AF7), PG7 (F10, AF5), PD12 (J12, AF3), PA7 (K3, AF6), PB2 (K4, AF6), PB10 (K9, AF6), PB13 (K10, AF3)
SDAPB9 (A4, AF7), PH3-BOOT0 (B5, AF3), PB7 (D5, AF5), PG8 (F12, AF5), PC1 (G3, AF5), PA1 (G4, AF6), PD13 (H11, AF3), PA6 (L2, AF6), PB12 (L11, AF3)
I3C2SCLPB6 (A5, AF6), PB8 (C5, AF5), PC0 (H2, AF6), PB10 (K9, AF3), PB13 (K10, AF6), PG13 (M10, AF5)
SDAPB9 (A4, AF6), PH3-BOOT0 (B5, AF6), PB7 (D5, AF6), PC1 (G3, AF6), PB14 (K11, AF6), PA6 (L2, AF3), PB12 (L11, AF6), PG14 (M9, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (C5, AF9), PD0 (C9, AF9), PA11 (C12, AF9)
TXPB9 (A4, AF9), PD1 (B9, AF9), PA12 (B12, AF9)
FDCAN2RXPB5 (D6, AF11), PB12 (L11, AF11)
TXPB6 (A5, AF11), PB13 (K10, AF11)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C12)
DPPA12 (B12)
NOEPA13 (JTMS/SWDIO) (C10, AF10)
SOFPA14 (JTCK/SWCLK) (C11, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (A4, AF8), PG12 (A6, AF8)
CKPC12 (B10, AF12), PG10 (C7, AF11)
CKINPB8 (C5, AF8), PG11 (M11, AF8)
CMDPD2 (A9, AF12), PG11 (M11, AF11)
D0PC8 (E12, AF12), PG2 (G10, AF11)
D0DIRPG9 (B7, AF8), PC6 (F11, AF8)
D1PC9 (E11, AF12), PG3 (G11, AF11)
D2PC10 (B11, AF12), PG4 (G9, AF11)
D3PC11 (A10, AF12), PG5 (G12, AF11)
D4PB8 (C5, AF12), PG6 (F9, AF11)
D5PB9 (A4, AF12), PG7 (F10, AF11), PC0 (H2, AF12)
D6PC6 (F11, AF12), PG8 (F12, AF11)
D7PG9 (B7, AF11), PC7 (E10, AF12)
D123DIRPG10 (C7, AF8), PC7 (E10, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPG7 (F10, AF10), PE10 (J7, AF10), PB10 (K9, AF10), PA3 (L1, AF10), PG13 (M10, AF10)
DQSPE3 (A2, AF3), PG15 (B4, AF10), PG6 (F9, AF3), PA1 (G4, AF10), PB2 (K4, AF10)
IO0PC10 (B11, AF10), PG4 (G9, AF10), PE12 (J8, AF10), PB1 (L4, AF10)
IO1PC12 (B10, AF10), PG5 (G12, AF10), PB0 (M4, AF10), PE13 (M8, AF10)
IO2PD2 (A9, AF10), PG8 (F12, AF10), PA7 (K3, AF10), PE14 (K8, AF10)
IO3PC6 (F11, AF10), PG2 (G10, AF10), PA6 (L2, AF10), PE15 (L8, AF10)
IO4PB4 (NJTRST) (B6, AF10), PD4 (B8, AF10), PC1 (G3, AF10), PG3 (G11, AF10)
IO5PB6 (A5, AF10), PD5 (A8, AF10), PC2 (F3, AF10), PG6 (F9, AF10), PG11 (M11, AF3)
IO6PD6 (A7, AF10), PG9 (B7, AF10), PB7 (D5, AF10), PC3 (F4, AF10)
IO7PG10 (C7, AF10), PD7 (D7, AF10), PC0 (H2, AF3), PC4 (M3, AF10)
NCLKPB5 (D6, AF3), PF11 (K5, AF3), PB12 (L11, AF10), PE9 (M7, AF10), PG14 (M9, AF10)
NCSPG12 (A6, AF10), PC11 (A10, AF5), PA2 (K2, AF10), PA4 (L3, AF3), PE11 (L7, AF10), PB11 (L9, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B3, AF3), PB8 (C5, AF3), PG7 (F10, AF3), PA3 (L1, AF3)
CK2PE5 (A1, AF3), PA8 (D12, AF3)
D1PD6 (A7, AF3), PE6 (C2, AF3), PA10 (D11, AF3), PC3 (F4, AF3)
D2PB9 (A4, AF3), PA15 (JTDI) (A11, AF3), PE4 (B2, AF3)
D3PC5 (J3, AF3), PB15 (K12, AF3)
FS_APB9 (A4, AF13), PE4 (B2, AF13), PA9 (D10, AF13)
FS_BPB6 (A5, AF13), PA14 (JTCK/SWCLK) (C11, AF13), PA4 (L3, AF13), PE9 (M7, AF13)
MCLK_APE2 (B3, AF13), PB8 (C5, AF13), PG7 (F10, AF13), PA3 (L1, AF13)
MCLK_BPB4 (NJTRST) (B6, AF13), PE10 (J7, AF13)
SCK_APE5 (A1, AF13), PA8 (D12, AF13), PB10 (K9, AF13)
SCK_BPB3 (JTDO/TRACESWO) (C6, AF13), PE8 (J6, AF13)
SD_APD6 (A7, AF13), PE6 (C2, AF13), PA10 (D11, AF13), PC3 (F4, AF13), PC1 (G3, AF13)
SD_BPE3 (A2, AF13), PA13 (JTMS/SWDIO) (C10, AF13), PB5 (D6, AF13), PE7 (K7, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (A10), PA11 (C12), PD11 (J11), PF11 (K5), PE11 (L7), PB11 (L9), PG11 (M11)
EXTI15PA15 (JTDI) (A11), PG15 (B4), PC15-OSC32_OUT (D1), PD15 (H12), PB15 (K12), PF15 (L6), PE15 (L8)
IN1PC0 (H2)
IN2PC1 (G3)
IN3PA0 (J2)
IN4PA1 (G4)
IN5PA2 (K2)
IN6PA3 (L1)
IN7PA4 (L3)
IN8PA5 (M1)
IN9PA6 (L2)
IN10PA7 (K3)
IN11PC4 (M3)
IN12PC5 (J3)
IN13PB0 (M4)
IN14PB1 (L4)
IN15PB2 (K4)
ADC2EXTI11PC11 (A10), PA11 (C12), PD11 (J11), PF11 (K5), PE11 (L7), PB11 (L9), PG11 (M11)
EXTI15PA15 (JTDI) (A11), PG15 (B4), PC15-OSC32_OUT (D1), PD15 (H12), PB15 (K12), PF15 (L6), PE15 (L8)
IN1PC2 (F3)
IN2PC3 (F4)
IN3PA4 (L3)
IN4PA5 (M1)
IN5PA6 (L2)
IN6PA7 (K3)
IN7PC4 (M3)
IN8PC5 (J3)
IN9PB0 (M4)
IN10PB1 (L4)
IN11PD11 (J11)
IN12PD12 (J12)
IN13PD13 (H11)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A4), PG9 (B7), PA9 (D10), PC9 (E11), PD9 (J10), PE9 (M7)
OUT1PA4 (L3)
OUT2PA5 (M1)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (L4), PC4 (M3)
INPPC5 (J3), PA2 (K2), PB2 (K4), PA3 (L1)
OUTPB10 (K9, AF12), PB0 (M4, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (C6), PB7 (D5)
INPPB6 (A5), PB4 (NJTRST) (B6)
OUTPB5 (D6, AF12), PB11 (L9, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (G4), OPAMP1_VINM (H3)
VINPPA0 (J2)
VOUTPA3 (L1)
OPAMP2VINMPA7 (K3), OPAMP2_VINM (M2)
VINPPA6 (L2)
VOUTPB0 (M4)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (J1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L2, AF1), PE15 (L8, AF1), PB12 (L11, AF1)
BKIN2PA11 (C12, AF2), PE14 (K8, AF2)
CH1PA8 (D12, AF1), PE9 (M7, AF1)
CH1NPE8 (J6, AF1), PA7 (K3, AF1), PB13 (K10, AF1)
CH2PA9 (D10, AF1), PE11 (L7, AF1)
CH2NPE10 (J7, AF1), PB14 (K11, AF1), PB0 (M4, AF1)
CH3PA10 (D11, AF1), PE13 (M8, AF1)
CH3NPE12 (J8, AF1), PB15 (K12, AF1), PB1 (L4, AF1)
CH4PA11 (C12, AF1), PE14 (K8, AF1)
CH4NPC5 (J3, AF1), PE15 (L8, AF3)
ETRPA12 (B12, AF1), PE7 (K7, AF1)
TIM2CH1PA15 (JTDI) (A11, AF1), PA0 (J2, AF1), PA5 (M1, AF1)
CH2PB3 (JTDO/TRACESWO) (C6, AF1), PA1 (G4, AF1)
CH3PA2 (K2, AF1), PB10 (K9, AF1)
CH4PA3 (L1, AF1), PB11 (L9, AF1)
ETRPA15 (JTDI) (A11, AF2), PA0 (J2, AF14), PA5 (M1, AF2)
TIM3CH1PE3 (A2, AF2), PB4 (NJTRST) (B6, AF2), PC6 (F11, AF2), PA6 (L2, AF2)
CH2PE4 (B2, AF2), PB5 (D6, AF2), PC7 (E10, AF2), PA7 (K3, AF2)
CH3PE5 (A1, AF2), PC8 (E12, AF2), PB0 (M4, AF2)
CH4PE6 (C2, AF2), PC9 (E11, AF2), PB1 (L4, AF2)
ETRPD2 (A9, AF2), PE2 (B3, AF2)
TIM4CH1PB6 (A5, AF2), PD12 (J12, AF2)
CH2PB7 (D5, AF2), PD13 (H11, AF2)
CH3PB8 (C5, AF2), PD14 (H10, AF2)
CH4PB9 (A4, AF2), PH3-BOOT0 (B5, AF2), PD15 (H12, AF2)
ETRPA12 (B12, AF2), PE0 (C4, AF2)
TIM8BKINPB7 (D5, AF3), PA6 (L2, AF13)
BKIN2PB6 (A5, AF3), PC9 (E11, AF1)
CH1PC6 (F11, AF3)
CH1NPA7 (K3, AF3), PA5 (M1, AF3)
CH2PC7 (E10, AF3)
CH2NPB14 (K11, AF3), PB0 (M4, AF3)
CH3PC8 (E12, AF3)
CH3NPB15 (K12, AF13), PB1 (L4, AF3)
CH4PC9 (E11, AF3)
CH4NPD0 (C9, AF3), PB2 (K4, AF13)
ETRPA0 (J2, AF3)
TIM12CH1PA0 (J2, AF2)
CH2PA1 (G4, AF2)
TIM15BKINPA9 (D10, AF14), PB12 (L11, AF14)
CH1PG10 (C7, AF14), PA2 (K2, AF14), PB14 (K11, AF14)
CH1NPG9 (B7, AF14), PA1 (G4, AF14), PB13 (K10, AF14)
CH2PB15 (K12, AF14), PA3 (L1, AF14), PG11 (M11, AF14)
TIM16BKINPB5 (D6, AF14)
CH1PE0 (C4, AF14), PB8 (C5, AF14), PA6 (L2, AF14)
CH1NPB6 (A5, AF14)
TIM17BKINPB4 (NJTRST) (B6, AF14), PA10 (D11, AF14)
CH1PE1 (A3, AF14), PB9 (A4, AF14), PA7 (K3, AF14)
CH1NPB7 (D5, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PG15 (B4, AF1), PB3 (JTDO/TRACESWO) (C6, AF2), PA14 (JTCK/SWCLK) (C11, AF1), PC1 (G3, AF1), PB2 (K4, AF1)
CH2PB4 (NJTRST) (B6, AF1), PA1 (G4, AF0), PG14 (M9, AF1)
ETRPB6 (A5, AF1), PG12 (A6, AF1), PC3 (F4, AF1)
IN1PG10 (C7, AF1), PB5 (D6, AF1), PC0 (H2, AF1)
IN2PB7 (D5, AF1), PC2 (F3, AF1), PG11 (M11, AF1)
LPTIM2CH1PA8 (D12, AF14), PD13 (H11, AF14), PA4 (L3, AF14)
CH2PC7 (E10, AF14), PA7 (K3, AF13), PD10 (M12, AF2)
ETRPC3 (F4, AF14), PD11 (J11, AF14), PA5 (M1, AF14)
IN1PC0 (H2, AF14), PD12 (J12, AF14), PB1 (L4, AF14)
IN2PA10 (D11, AF2), PD9 (J10, AF2), PB15 (K12, AF2)
LPTIM3CH1PC8 (E12, AF14), PF5 (F2, AF2), PC3 (F4, AF2), PD14 (H10, AF14), PB10 (K9, AF2), PB0 (M4, AF4)
CH2PF2 (E1, AF2), PC9 (E11, AF14), PD15 (H12, AF14), PB1 (L4, AF4)
ETRPC10 (B11, AF2), PF4 (E3, AF2), PB14 (K11, AF2), PD10 (M12, AF14)
IN1PC11 (A10, AF2), PF3 (D3, AF2), PD9 (J10, AF14), PB13 (K10, AF2)
LPTIM4ETRPD2 (A9, AF13), PF12 (L5, AF13)
IN1PD13 (H11, AF13), PF11 (K5, AF13)
OUTPD7 (D7, AF13), PF13 (M5, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C3)
OUT2PB2 (K4)
REFINPB15 (K12, AF0)
TSPC13 (C3)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (L11, AF9)
G1_IO2PB13 (K10, AF9)
G1_IO3PB14 (K11, AF9)
G1_IO4PB15 (K12, AF9)
G2_IO1PB4 (NJTRST) (B6, AF9)
G2_IO2PB5 (D6, AF9)
G2_IO3PB6 (A5, AF9)
G2_IO4PB7 (D5, AF9)
G3_IO1PA15 (JTDI) (A11, AF9)
G3_IO2PC10 (B11, AF9)
G3_IO3PC11 (A10, AF9)
G3_IO4PC12 (B10, AF9)
G4_IO1PC6 (F11, AF9)
G4_IO2PC7 (E10, AF9)
G4_IO3PC8 (E12, AF9)
G4_IO4PC9 (E11, AF9)
G5_IO1PE10 (J7, AF9)
G5_IO2PE11 (L7, AF9)
G5_IO3PE12 (J8, AF9)
G5_IO4PE13 (M8, AF9)
G6_IO1PD10 (M12, AF9)
G6_IO2PD11 (J11, AF9)
G6_IO3PD12 (J12, AF9)
G6_IO4PD13 (H11, AF9)
G7_IO1PE2 (B3, AF9)
G7_IO2PE3 (A2, AF9)
G7_IO3PE4 (B2, AF9)
G7_IO4PE5 (A1, AF9)
G8_IO1PF14 (J5, AF9)
G8_IO2PF15 (L6, AF9)
G8_IO3PG0 (M6, AF9)
G8_IO4PG1 (K6, AF9)
SYNCPD2 (A9, AF9), PB10 (K9, AF9)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (C6, AF3), PE9 (M7, AF3)
CCK1PC10 (B11, AF3)
SDI0PC11 (A10, AF3), PB4 (NJTRST) (B6, AF3), PE10 (J7, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (C11, AF0)
JTDIPA15 (JTDI) (A11, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (C6, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (C10, AF0)
NJTRSTPB4 (NJTRST) (B6, AF0)
TRACECLKPE2 (B3, AF0), PA8 (D12, AF12)
TRACED0PE3 (A2, AF0), PC9 (E11, AF0), PC1 (G3, AF0)
TRACED1PE4 (B2, AF0), PC10 (B11, AF0)
TRACED2PE5 (A1, AF0), PD2 (A9, AF0)
TRACED3PC12 (B10, AF0), PE6 (C2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (K2)
MCOPA9 (D10, AF0), PA8 (D12, AF0)
MCO2PA10 (D11, AF11), PA8 (D12, AF11)
OSC_INPH0-OSC_IN (F1)
OSC_OUTPH1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (C1)
OSC32_OUTPC15-OSC32_OUT (D1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC6 (F11, AF0), PA5 (M1, AF0)
PWR_CSTOPPC8 (E12, AF0), PA7 (K3, AF0)
PWR_WKUP1PE4 (B2), PA0 (J2), PB2 (K4)
PWR_WKUP2PE5 (A1), PC13 (C3), PA4 (L3)
PWR_WKUP3PB6 (A5), PE6 (C2), PA1 (G4)
PWR_WKUP4PB7 (D5), PA2 (K2), PB1 (L4)
PWR_WKUP5PB8 (C5), PC5 (J3), PA3 (L1)
PWR_WKUP6PB5 (D6), PE7 (K7), PA5 (M1)
PWR_WKUP7PE8 (J6), PB15 (K12), PA6 (L2)
PWR_WKUP8PF2 (E1), PA7 (K3), PB10 (K9)
TAMP_IN1PC13 (C3)
TAMP_IN2PA0 (J2)
TAMP_IN3PE6 (C2)
TAMP_IN4PC5 (J3)
TAMP_IN5PA1 (G4)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 132 шарика корпуса UFBGA132 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE5ввод-выводDEBUG_TRACED2 (AF0), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI4_MISO (AF5), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
A2PE3ввод-выводDEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), SPI4_RDY (AF5), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
A3PE1ввод-выводTIM17_CH1 (AF14)
A4PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF7), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
A5PB6ввод-выводCOMP2_INP, FDCAN2_TX (AF11), I2C1_SCL (AF4), I2C4_SCL (AF12), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
A6PG12ввод-выводLPTIM1_ETR (AF1), OCTOSPI1_NCS (AF10), SDMMC1_CDIR (AF8), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
A7PD6ввод-выводOCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
A8PD5ввод-выводOCTOSPI1_IO5 (AF10), SPI2_RDY (AF5), USART2_TX (AF7)
A9PD2ввод-выводDEBUG_TRACED2 (AF0), HSP1_SNP0 (AF11), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), HSP1_SNP4 (AF11), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
A11PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
A12VDDUSBпитание—
B1VBATпитание—
B2PE4ввод-выводDEBUG_TRACED1 (AF0), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI4_NSS (AF5), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
B3PE2ввод-выводDEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI4_SCK (AF5), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
B4PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10)
B5PH3-BOOT0ввод-выводI3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2)
B6PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
B7PG9ввод-выводDAC1_EXTI9, OCTOSPI1_IO6 (AF10), SDMMC1_D0DIR (AF8), SDMMC1_D7 (AF11), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
B8PD4ввод-выводOCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
B9PD1ввод-выводFDCAN1_TX (AF9), HSP1_SNP1 (AF11), SPI2_SCK (AF5)
B10PC12ввод-выводDEBUG_TRACED3 (AF0), HSP1_SNP3 (AF11), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B11PC10ввод-выводADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), HSP1_SNP5 (AF11), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
B12PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), SPI4_MOSI (AF6), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C1PC14-OSC32_INввод-выводRCC_OSC32_IN
C2PE6ввод-выводDEBUG_TRACED3 (AF0), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_MOSI (AF5), TAMP_IN3, TIM3_CH4 (AF2)
C3PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
C4PE0ввод-выводTIM16_CH1 (AF14), TIM4_ETR (AF2)
C5PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF7), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C6PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
C7PG10ввод-выводLPTIM1_IN1 (AF1), OCTOSPI1_IO7 (AF10), SDMMC1_CK (AF11), SDMMC1_D123DIR (AF8), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
C8PD3ввод-выводSPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
C9PD0ввод-выводFDCAN1_RX (AF9), HSP1_SNP2 (AF11), SPI2_NSS (AF5), TIM8_CH4N (AF3)
C10PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
C11PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), I2C4_SMBA (AF11), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
C12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), SPI4_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
D1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
D2PF0ввод-выводI2C2_SDA (AF4)
D3PF3ввод-выводLPTIM3_IN1 (AF2)
D4VDDпитание—
D5PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF12), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
D6PB5ввод-выводCOMP2_OUT (AF12), FDCAN2_RX (AF11), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
D7PD7ввод-выводLPTIM4_OUT (AF13), OCTOSPI1_IO7 (AF10), USART2_CK (AF7)
D8VDDIO2питание—
D9VDDпитание—
D10PA9ввод-выводDAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), SPI4_NSS (AF6), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D11PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_RDY (AF6), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
D12PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), SPI4_SCK (AF6), TIM1_CH1 (AF1), USART1_CK (AF7)
E1PF2ввод-выводI2C2_SMBA (AF4), LPTIM3_CH2 (AF2), PWR_WKUP8
E2PF1ввод-выводI2C2_SCL (AF4)
E3PF4ввод-выводLPTIM3_ETR (AF2)
E4VSSпитание—
E9VSSпитание—
E10PC7ввод-выводLPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E11PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9)
E12PC8ввод-выводLPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
F1PH0-OSC_INввод-выводRCC_OSC_IN
F2PF5ввод-выводLPTIM3_CH1 (AF2)
F3PC2ввод-выводADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
F4PC3ввод-выводADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
F6VSSпитание—
F7VDDпитание—
F9PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), OCTOSPI1_IO5 (AF10), SDMMC1_D4 (AF11), SPI1_RDY (AF5), USART1_CTS (AF7), USART1_NSS (AF7)
F10PG7ввод-выводI2C3_SCL (AF4), I3C1_SCL (AF5), LPUART1_TX (AF8), OCTOSPI1_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_D5 (AF11)
F11PC6ввод-выводOCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
F12PG8ввод-выводI2C3_SDA (AF4), I3C1_SDA (AF5), LPUART1_RX (AF8), OCTOSPI1_IO2 (AF10), SDMMC1_D6 (AF11)
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2NRSTсброс—
G3PC1ввод-выводADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
G4PA1ввод-выводADC1_IN4, HSP1_SNP1 (AF11), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM12_CH2 (AF2), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
G6VDDпитание—
G7VSSпитание—
G9PG4ввод-выводOCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF11), SPI1_MOSI (AF5)
G10PG2ввод-выводOCTOSPI1_IO3 (AF10), SDMMC1_D0 (AF11), SPI1_SCK (AF5), USART1_CK (AF7)
G11PG3ввод-выводOCTOSPI1_IO4 (AF10), SDMMC1_D1 (AF11), SPI1_MISO (AF5)
G12PG5ввод-выводLPUART1_CTS (AF8), OCTOSPI1_IO1 (AF10), SDMMC1_D3 (AF11), SPI1_NSS (AF5)
H1VSSAпитание—
H2PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
H3OPAMP1_VINMслужебныйOPAMP1_VINM
H4VSSпитание—
H9VSSпитание—
H10PD14ввод-выводLPTIM3_CH1 (AF14), TIM4_CH3 (AF2)
H11PD13ввод-выводADC2_IN13, I2C3_SDA (AF4), I3C1_SDA (AF3), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
H12PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2)
J1VREF+служебныйVREFBUF_OUT
J2PA0ввод-выводADC1_IN3, AUDIOCLK (AF13), HSP1_SNP0 (AF11), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM12_CH1 (AF2), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
J3PC5ввод-выводADC1_IN12, ADC2_IN8, COMP1_INP, PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TIM1_CH4N (AF1), USART3_RX (AF7)
J4VDDпитание—
J5PF14ввод-выводI2C4_SCL (AF5), TSC_G8_IO1 (AF9)
J6PE8ввод-выводPWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
J7PE10ввод-выводADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), SPI4_RDY (AF6), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
J8PE12ввод-выводOCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), SPI4_SCK (AF6), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
J9VDDпитание—
J10PD9ввод-выводDAC1_EXTI9, LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), USART3_RX (AF7)
J11PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA (AF4), I2C4_SCL (AF5), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
J12PD12ввод-выводADC2_IN12, I2C3_SCL (AF4), I2C4_SDA (AF5), I3C1_SCL (AF3), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K1VDDAпитание—
K2PA2ввод-выводADC1_IN5, COMP1_INP, HSP1_SNP2 (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
K3PA7ввод-выводADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
K4PB2ввод-выводADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF13)
K5PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM4_IN1 (AF13), OCTOSPI1_NCLK (AF3)
K6PG1ввод-выводTSC_G8_IO4 (AF9)
K7PE7ввод-выводPWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1)
K8PE14ввод-выводOCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), SPI4_MOSI (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1)
K9PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF11), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
K10PB13ввод-выводFDCAN2_TX (AF11), I2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
K11PB14ввод-выводI2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K12PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF13), TSC_G1_IO4 (AF9)
L1PA3ввод-выводADC1_IN6, COMP1_INP, HSP1_SNP3 (AF11), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
L2PA6ввод-выводADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
L3PA4ввод-выводADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4 (AF11), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
L4PB1ввод-выводADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
L5PF12ввод-выводLPTIM4_ETR (AF13)
L6PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C4_SDA (AF5), TSC_G8_IO2 (AF9)
L7PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), SPI4_NSS (AF6), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
L8PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3)
L9PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
L10VCAPпитание—
L11PB12ввод-выводFDCAN2_RX (AF11), I2C2_SMBA (AF4), I3C1_SDA (AF3), I3C2_SDA (AF6), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
L12PD8ввод-выводUSART3_TX (AF7)
M1PA5ввод-выводADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5 (AF11), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
M2OPAMP2_VINMслужебныйOPAMP2_VINM
M3PC4ввод-выводADC1_IN11, ADC2_IN7, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7)
M4PB0ввод-выводADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
M5PF13ввод-выводI2C4_SMBA (AF5), LPTIM4_OUT (AF13)
M6PG0ввод-выводTSC_G8_IO3 (AF9)
M7PE9ввод-выводADF1_CCK0 (AF3), DAC1_EXTI9, OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
M8PE13ввод-выводOCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), SPI4_MISO (AF6), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
M9PG14ввод-выводI2C1_SCL (AF4), I3C2_SDA (AF5), LPTIM1_CH2 (AF1), OCTOSPI1_NCLK (AF10)
M10PG13ввод-выводI2C1_SDA (AF4), I3C2_SCL (AF5), OCTOSPI1_CLK (AF10), SPI3_RDY (AF6), USART1_CK (AF7)
M11PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF3), SDMMC1_CKIN (AF8), SDMMC1_CMD (AF11), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
M12PD10ввод-выводI2C4_SMBA (AF5), LPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB1резервное питание: часы реального времени и резервные регистры
VCAPL10вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDD4, D9, F7, G6, J4, J9питание цифровой части и линий ввода-вывода
VDDAK1питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2D8питание отдельной группы линий ввода-вывода
VDDUSBA12питание приёмопередатчика USB
VSSE4, E9, F6, G7, H4, H9общий провод (земля)
VSSAH1общий провод аналоговой части
NRSTG2сброс, активный уровень — низкий
OPAMP1_VINMH3—
OPAMP2_VINMM2—
VREF+J1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U3C5QIIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U3C5QISTM32U3C5QIIx2 МБ640 КБ

Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA132, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U3B5QGIxSTM32U3x5132 из 132выводы совпадают полностьютолько у этого: AES; флеш-память до 2048 и 1024 КБ
STM32U3B5QIIxSTM32U3x5132 из 132выводы совпадают полностьютолько у этого: AES
STM32U5A5QJIxSTM32U5x5132 из 132выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 2048 и 4096 КБ; ОЗУ 640 и 2514 КБ
STM32U575QGIxSTM32U575/585132 из 132выводы совпадают полностьютолько у этого: ADC2, AES, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 786 КБ
STM32U575QIIxSTM32U575/585132 из 132выводы совпадают полностьютолько у этого: ADC2, AES, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; ОЗУ 640 и 786 КБ
STM32U585QIIxSTM32U575/585132 из 132выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; ОЗУ 640 и 786 КБ
STM32U595QIIxSTM32U5x5132 из 132выводы совпадают полностьютолько у этого: AES, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; ОЗУ 640 и 2514 КБ
STM32U595QJIxSTM32U5x5132 из 132выводы совпадают полностьютолько у этого: AES, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 2048 и 4096 КБ; ОЗУ 640 и 2514 КБ
STM32L552QEIxSTM32L5x2130 из 132H1: VSSA → VSSA/VREF-; L10: VCAP → VSSтолько у этого: ADF1, AES, FDCAN2, I3C1, I3C2, LPTIM4, PKA, SPI4, TIM12; только у него: DFSDM1, FMC, SAI2, TIM5, UCPD1; флеш-память до 2048 и 512 КБ; ОЗУ 640 и 256 КБ
STM32L562QEIxSTM32L5x2130 из 132H1: VSSA → VSSA/VREF-; L10: VCAP → VSSтолько у этого: ADF1, FDCAN2, I3C1, I3C2, LPTIM4, SPI4, TIM12; только у него: DFSDM1, FMC, SAI2, TIM5, UCPD1; флеш-память до 2048 и 512 КБ; ОЗУ 640 и 256 КБ
STM32L552QEIxPSTM32L5x2128 из 132B4: PG15 → VDD12; H1: VSSA → VSSA/VREF-; L10: VCAP → VSS; M11: PG11 → VDD12только у этого: ADF1, AES, FDCAN2, I3C1, I3C2, LPTIM4, PKA, SPI4, TIM12; только у него: DFSDM1, FMC, SAI2, TIM5, UCPD1; флеш-память до 2048 и 512 КБ; ОЗУ 640 и 256 КБ
STM32L562QEIxPSTM32L5x2128 из 132B4: PG15 → VDD12; H1: VSSA → VSSA/VREF-; L10: VCAP → VSS; M11: PG11 → VDD12только у этого: ADF1, FDCAN2, I3C1, I3C2, LPTIM4, SPI4, TIM12; только у него: DFSDM1, FMC, SAI2, TIM5, UCPD1; флеш-память до 2048 и 512 КБ; ОЗУ 640 и 256 КБ

Частые вопросы

На каких выводах USART1 у STM32U3C5QIIx?

В корпусе UFBGA132 сигнал USART1_TX выведен на PB6 (шарик A5, AF7) или PG9 (шарик B7, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PG10 (шарик C7, AF7) или PB7 (шарик D5, AF7) или PA10 (шарик D11, AF7).

Где у STM32U3C5QIIx выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик C10, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U3C5QIIx?

I2C1_SCL — PB6 (шарик A5, AF4) или PB8 (шарик C5, AF4) или PG14 (шарик M9, AF4), I2C1_SDA — PB9 (шарик A4, AF4) или PB3 (JTDO/TRACESWO) (шарик C6, AF4) или PB7 (шарик D5, AF4) или PG13 (шарик M10, AF4).

Сколько выводов ввода-вывода у STM32U3C5QIIx в корпусе UFBGA132?

110 из 132. Ещё 18 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
