STM32C071R8 в корпусе LQFP64 (версия GP): распиновка
STM32C071R8 — микроконтроллер STM32C0 на ядре Cortex-M0+: 64 КБ флеш-памяти и 24 КБ ОЗУ. Корпус LQFP64 (версия GP) — 64 вывода, из них 61 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0+
- Флеш-память
- 64 КБ
- ОЗУ
- 24 КБ
- Корпус
- LQFP64, 64 вывода
- Линий ввода-вывода
- 61
В корпусе LQFP64 STM32C071R8 выпускается в двух вариантах разводки — в даташите они называются версией GP и версией N. Эта страница — версия GP, а версия N — на отдельной странице; выводы, которыми версии отличаются, перечислены в разделе «Похожие по выводам».

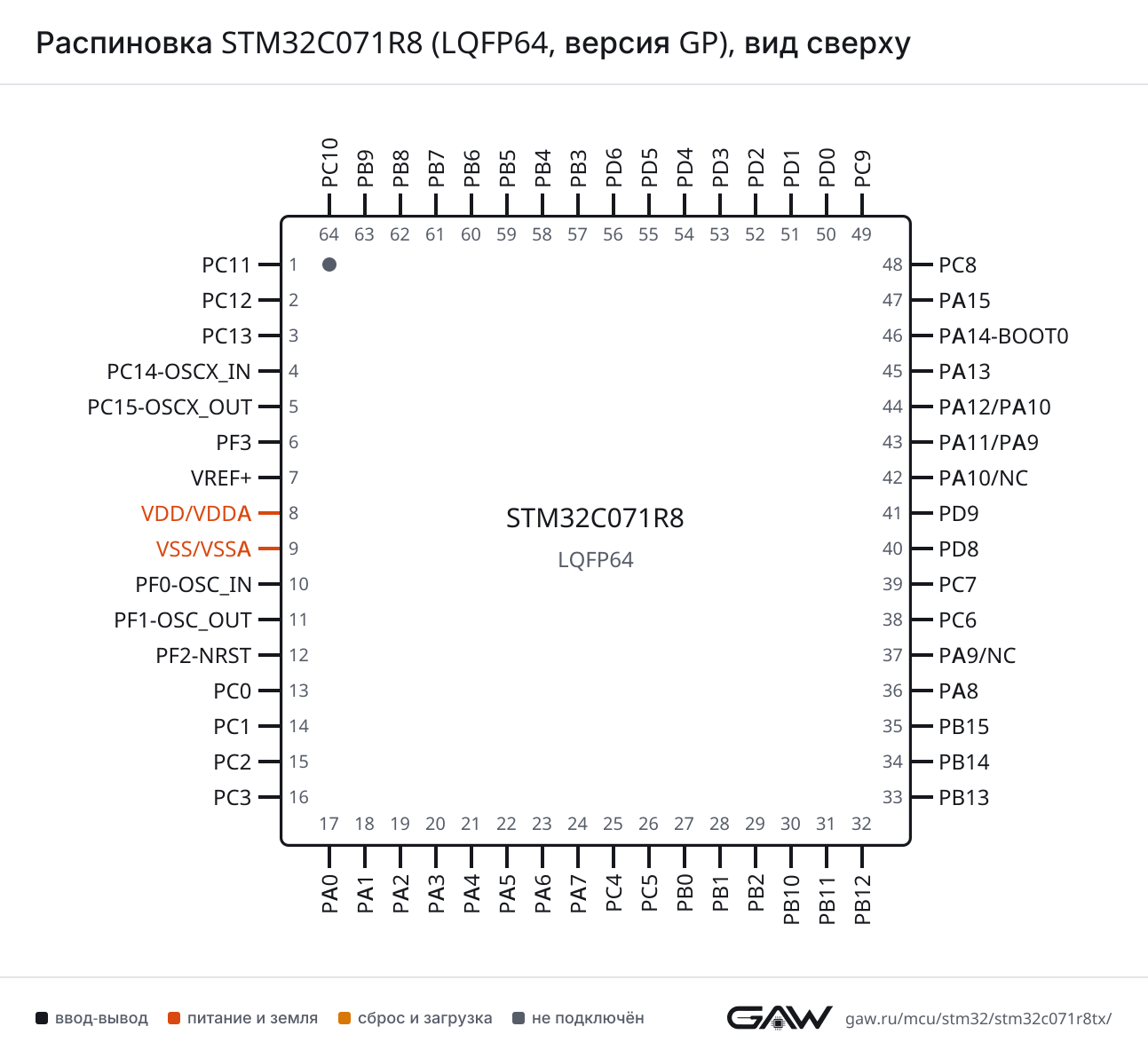

Схема корпуса LQFP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA12 (44, AF1), PA14-BOOT0 (46, AF12), PA15 (47, AF4), PB3 (57, AF4) |
| CTS | PA11 (43, AF1), PB4 (58, AF4), PB6 (60, AF5) | |
| DE | PA12 (44, AF1), PA14-BOOT0 (46, AF12), PA15 (47, AF4), PB3 (57, AF4) | |
| NSS | PA11 (43, AF1), PB4 (58, AF4), PB6 (60, AF5) | |
| RTS | PA12 (44, AF1), PA14-BOOT0 (46, AF12), PA15 (47, AF4), PB3 (57, AF4) | |
| RX | PA1 (18, AF4), PC5 (26, AF1), PB2 (29, AF0), PA8 (36, AF14), PA10 (42, AF1), PA10 (44, AF1), PB7 (61, AF0) | |
| TX | PC14-OSCX_IN (4, AF0), PA0 (17, AF4), PC4 (25, AF1), PA9 (37, AF1), PA9 (43, AF1), PB6 (60, AF0) | |
| USART2 | CK | PC14-OSCX_IN (4, AF9), PA1 (18, AF1), PD4 (54, AF1), PB9 (63, AF1) |
| CTS | PA0 (17, AF1), PD3 (53, AF0), PB7 (61, AF9), PB8 (62, AF1) | |
| DE | PC14-OSCX_IN (4, AF9), PA1 (18, AF1), PD4 (54, AF1), PB9 (63, AF1) | |
| NSS | PA0 (17, AF1), PD3 (53, AF0), PB7 (61, AF9), PB8 (62, AF1) | |
| RTS | PC14-OSCX_IN (4, AF9), PA1 (18, AF1), PD4 (54, AF1), PB9 (63, AF1) | |
| RX | PA3 (20, AF1), PA5 (22, AF1), PA13 (45, AF4), PA14-BOOT0 (46, AF9), PA15 (47, AF1), PD6 (56, AF1) | |
| TX | PA2 (19, AF1), PA4 (21, AF1), PA8 (36, AF1), PA14-BOOT0 (46, AF1), PD5 (55, AF1) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (23, AF0), PA11 (43, AF0), PD5 (55, AF0), PB4 (58, AF0), PB6 (60, AF9) |
| MOSI | PA2 (19, AF0), PA7 (24, AF0), PA12 (44, AF0), PD6 (56, AF0), PB5 (59, AF0), PB6 (60, AF8) | |
| NSS | PA4 (21, AF0), PB0 (27, AF0), PA8 (36, AF8), PD9 (41, AF0), PA14-BOOT0 (46, AF8), PA15 (47, AF0) | |
| SCK | PA1 (18, AF0), PA5 (22, AF0), PD8 (40, AF0), PB3 (57, AF0), PB6 (60, AF10) | |
| SPI2 | MISO | PC2 (15, AF0), PA3 (20, AF0), PB2 (29, AF4), PB14 (34, AF0), PA8 (36, AF6), PA9 (37, AF4), PA9 (43, AF4), PD3 (53, AF3), PB6 (60, AF4) |
| MOSI | PC3 (16, AF0), PA4 (21, AF3), PB11 (31, AF0), PB15 (35, AF0), PA10 (42, AF0), PA10 (44, AF0), PD4 (54, AF0), PB7 (61, AF4) | |
| NSS | PC14-OSCX_IN (4, AF12), PB12 (32, AF0), PA8 (36, AF3), PD0 (50, AF3), PB9 (63, AF5) | |
| SCK | PA0 (17, AF0), PB10 (30, AF5), PB13 (33, AF0), PD1 (51, AF3), PB8 (62, AF4) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA12 (44, AF5), PC9 (49, AF5) |
| I2S1 | CK | PA1 (18, AF0), PA5 (22, AF0), PD8 (40, AF0), PB3 (57, AF0), PB6 (60, AF10) |
| MCK | PA6 (23, AF0), PA11 (43, AF0), PD5 (55, AF0), PB4 (58, AF0), PB6 (60, AF9) | |
| SD | PA2 (19, AF0), PA7 (24, AF0), PA12 (44, AF0), PD6 (56, AF0), PB5 (59, AF0), PB6 (60, AF8) | |
| WS | PA4 (21, AF0), PB0 (27, AF0), PA8 (36, AF8), PD9 (41, AF0), PA14-BOOT0 (46, AF8), PA15 (47, AF0) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA9 (37, AF6), PA9 (43, AF6), PB6 (60, AF6), PB7 (61, AF14), PB8 (62, AF6) |
| SDA | PC14-OSCX_IN (4, AF14), PA10 (42, AF6), PA10 (44, AF6), PB7 (61, AF6), PB9 (63, AF6) | |
| SMBA | PA1 (18, AF6), PB5 (59, AF6), PB6 (60, AF7) | |
| I2C2 | SCL | PA7 (24, AF6), PB10 (30, AF6), PB13 (33, AF6), PA9 (37, AF8), PA11 (43, AF6), PA9 (43, AF8), PB3 (57, AF5) |
| SDA | PA6 (23, AF6), PB11 (31, AF6), PB14 (34, AF6), PA10 (42, AF8), PA12 (44, AF6), PA10 (44, AF8), PB4 (58, AF6) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (43) |
| DP | PA12 (44) | |
| NOE | PA4 (21, AF6), PA13 (45, AF2), PA15 (47, AF6), PC9 (49, AF6) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (1), PB11 (31), PA11 (43) |
| IN0 | PA0 (17) | |
| IN1 | PA1 (18) | |
| IN2 | PA2 (19) | |
| IN3 | PA3 (20) | |
| IN4 | PA4 (21) | |
| IN5 | PA5 (22) | |
| IN6 | PA6 (23) | |
| IN7 | PA7 (24) | |
| IN8 | PA8 (36) | |
| IN11 | PC4 (25) | |
| IN12 | PC5 (26) | |
| IN13 | PA13 (45) | |
| IN14 | PA14-BOOT0 (46) | |
| IN17 | PB0 (27) | |
| IN18 | PB1 (28) | |
| IN19 | PB2 (29) | |
| IN20 | PB10 (30) | |
| IN21 | PB11 (31) | |
| IN22 | PB12 (32) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PC13 (3, AF2), PA6 (23, AF2), PB12 (32, AF2), PD5 (55, AF2) |
| BKIN2 | PC14-OSCX_IN (4, AF2), PB12 (32, AF1), PD9 (41, AF2), PA11 (43, AF5) | |
| CH1 | PA0 (17, AF5), PA5 (22, AF5), PA8 (36, AF2), PA14-BOOT0 (46, AF10), PA15 (47, AF2), PC8 (48, AF2) | |
| CH1N | PA3 (20, AF2), PA7 (24, AF2), PB13 (33, AF2), PD2 (52, AF2) | |
| CH2 | PA1 (18, AF5), PA9 (37, AF2), PA9 (43, AF2), PC9 (49, AF2), PB3 (57, AF1), PB6 (60, AF11) | |
| CH2N | PA4 (21, AF2), PB0 (27, AF2), PB1 (28, AF5), PB14 (34, AF2), PA8 (36, AF9), PD3 (53, AF2) | |
| CH3 | PA2 (19, AF5), PA10 (42, AF2), PA10 (44, AF2), PB6 (60, AF1), PC10 (64, AF2) | |
| CH3N | PA5 (22, AF2), PB1 (28, AF2), PB15 (35, AF2), PA8 (36, AF10), PD4 (54, AF2) | |
| CH4 | PC11 (1, AF2), PF2-NRST (12, AF1), PA3 (20, AF5), PA11 (43, AF2), PB7 (61, AF1) | |
| ETR | PC13 (3, AF1), PC14-OSCX_IN (4, AF1), PC15-OSCX_OUT (5, AF2), PA12 (44, AF2) | |
| TIM2 | CH1 | PA0 (17, AF3), PA5 (22, AF3), PC4 (25, AF3), PA15 (47, AF5) |
| CH2 | PA1 (18, AF3), PC5 (26, AF3), PB3 (57, AF6) | |
| CH3 | PA2 (19, AF6), PB10 (30, AF3), PC6 (38, AF3) | |
| CH4 | PA3 (20, AF3), PB11 (31, AF3), PC7 (39, AF3) | |
| ETR | PA0 (17, AF3), PA5 (22, AF3), PC4 (25, AF3), PA15 (47, AF5) | |
| TIM3 | CH1 | PA6 (23, AF1), PC6 (38, AF1), PB4 (58, AF1), PB6 (60, AF12), PB7 (61, AF11), PB8 (62, AF3) |
| CH2 | PC14-OSCX_IN (4, AF11), PA7 (24, AF1), PC7 (39, AF1), PB3 (57, AF3), PB5 (59, AF1), PB6 (60, AF13), PB9 (63, AF3) | |
| CH3 | PC15-OSCX_OUT (5, AF3), PB0 (27, AF1), PA8 (36, AF11), PC8 (48, AF1), PB5 (59, AF3), PB6 (60, AF3) | |
| CH4 | PB1 (28, AF1), PA8 (36, AF12), PC9 (49, AF1), PB7 (61, AF3) | |
| ETR | PA2 (19, AF3), PA9 (37, AF3), PA9 (43, AF3), PA13 (45, AF3), PD2 (52, AF1) | |
| TIM14 | CH1 | PC12 (2, AF0), PF0-OSC_IN (10, AF2), PA4 (21, AF4), PA7 (24, AF4), PB1 (28, AF0), PA8 (36, AF13) |
| TIM16 | BKIN | PB5 (59, AF2), PB6 (60, AF14) |
| CH1 | PA0 (17, AF2), PA6 (23, AF5), PD0 (50, AF2), PB7 (61, AF10), PB8 (62, AF2) | |
| CH1N | PA2 (19, AF2), PB6 (60, AF2) | |
| TIM17 | BKIN | PA10 (42, AF5), PA10 (44, AF5), PB4 (58, AF5), PB6 (60, AF15) |
| CH1 | PC14-OSCX_IN (4, AF10), PA1 (18, AF2), PA7 (24, AF5), PD1 (51, AF2), PB9 (63, AF2) | |
| CH1N | PA4 (21, AF5), PB7 (61, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (3) |
| OUT2 | PA4 (21) | |
| REFIN | PB15 (35) | |
| TS | PC13 (3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14-BOOT0 (46, AF0) |
| SWDIO | PA13 (45, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (19) |
| MCO | PF2-NRST (12, AF0), PA8 (36, AF0), PA9 (37, AF0), PA9 (43, AF0) | |
| MCO_2 | PB2 (29, AF3), PA8 (36, AF15), PA10 (42, AF3), PA10 (44, AF3), PA14-BOOT0 (46, AF11), PA15 (47, AF3) | |
| OSC_EN | PC15-OSCX_OUT (5, AF1), PF1-OSC_OUT (11, AF0) | |
| OSC_IN | PF0-OSC_IN (10) | |
| OSC_OUT | PF1-OSC_OUT (11) | |
| OSC32_EN | PC15-OSCX_OUT (5, AF0) | |
| OSCX_IN | PC14-OSCX_IN (4) | |
| OSCX_OUT | PC15-OSCX_OUT (5) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_WKUP1 | PA0 (17) |
| PWR_WKUP2 | PC13 (3) | |
| PWR_WKUP3 | PB6 (60) | |
| PWR_WKUP4 | PA2 (19) | |
| PWR_WKUP5 | PC5 (26) | |
| PWR_WKUP6 | PB5 (59) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
Часть выводов этого корпуса делят пары линий порта: вывод 43 — PA11 или PA9; вывод 44 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PC11 | ввод-вывод | ADC1_EXTI11, TIM1_CH4 (AF2) |
| 2 | PC12 | ввод-вывод | TIM14_CH1 (AF0) |
| 3 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TIM1_BKIN (AF2), TIM1_ETR (AF1) |
| 4 | PC14-OSCX_IN | ввод-вывод | I2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, SPI2_NSS (AF12), TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9) |
| 5 | PC15-OSCX_OUT | ввод-вывод | RCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM1_ETR (AF2), TIM3_CH3 (AF3) |
| 6 | PF3 | ввод-вывод | — |
| 7 | VREF+ | служебный | — |
| 8 | VDD/VDDA | питание | — |
| 9 | VSS/VSSA | питание | — |
| 10 | PF0-OSC_IN | ввод-вывод | CRS_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2) |
| 11 | PF1-OSC_OUT | ввод-вывод | RCC_OSC_EN (AF0), RCC_OSC_OUT |
| 12 | PF2-NRST | ввод-вывод | RCC_MCO (AF0), TIM1_CH4 (AF1) |
| 13 | PC0 | ввод-вывод | — |
| 14 | PC1 | ввод-вывод | — |
| 15 | PC2 | ввод-вывод | SPI2_MISO (AF0) |
| 16 | PC3 | ввод-вывод | SPI2_MOSI (AF0) |
| 17 | PA0 | ввод-вывод | ADC1_IN0, PWR_WKUP1, SPI2_SCK (AF0), TIM16_CH1 (AF2), TIM1_CH1 (AF5), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1) |
| 18 | PA1 | ввод-вывод | ADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM17_CH1 (AF2), TIM1_CH2 (AF5), TIM2_CH2 (AF3), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1) |
| 19 | PA2 | ввод-вывод | ADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM2_CH3 (AF6), TIM3_ETR (AF3), USART2_TX (AF1) |
| 20 | PA3 | ввод-вывод | ADC1_IN3, SPI2_MISO (AF0), TIM1_CH1N (AF2), TIM1_CH4 (AF5), TIM2_CH4 (AF3), USART2_RX (AF1) |
| 21 | PA4 | ввод-вывод | ADC1_IN4, I2S1_WS (AF0), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF3), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1), USB_NOE (AF6) |
| 22 | PA5 | ввод-вывод | ADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART2_RX (AF1) |
| 23 | PA6 | ввод-вывод | ADC1_IN6, I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1) |
| 24 | PA7 | ввод-вывод | ADC1_IN7, I2C2_SCL (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1) |
| 25 | PC4 | ввод-вывод | ADC1_IN11, TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF1) |
| 26 | PC5 | ввод-вывод | ADC1_IN12, PWR_WKUP5, TIM2_CH2 (AF3), USART1_RX (AF1) |
| 27 | PB0 | ввод-вывод | ADC1_IN17, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1) |
| 28 | PB1 | ввод-вывод | ADC1_IN18, TIM14_CH1 (AF0), TIM1_CH2N (AF5), TIM1_CH3N (AF2), TIM3_CH4 (AF1) |
| 29 | PB2 | ввод-вывод | ADC1_IN19, RCC_MCO_2 (AF3), SPI2_MISO (AF4), USART1_RX (AF0) |
| 30 | PB10 | ввод-вывод | ADC1_IN20, I2C2_SCL (AF6), SPI2_SCK (AF5), TIM2_CH3 (AF3) |
| 31 | PB11 | ввод-вывод | ADC1_EXTI11, ADC1_IN21, I2C2_SDA (AF6), SPI2_MOSI (AF0), TIM2_CH4 (AF3) |
| 32 | PB12 | ввод-вывод | ADC1_IN22, SPI2_NSS (AF0), TIM1_BKIN (AF2), TIM1_BKIN2 (AF1) |
| 33 | PB13 | ввод-вывод | I2C2_SCL (AF6), SPI2_SCK (AF0), TIM1_CH1N (AF2) |
| 34 | PB14 | ввод-вывод | I2C2_SDA (AF6), SPI2_MISO (AF0), TIM1_CH2N (AF2) |
| 35 | PB15 | ввод-вывод | RTC_REFIN, SPI2_MOSI (AF0), TIM1_CH3N (AF2) |
| 36 | PA8 | ввод-вывод | ADC1_IN8, CRS_SYNC (AF4), I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), SPI2_MISO (AF6), SPI2_NSS (AF3), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1) |
| 37 | PA9 | ввод-вывод | I2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1) |
| 37 | NC | не подключён | — |
| 38 | PC6 | ввод-вывод | TIM2_CH3 (AF3), TIM3_CH1 (AF1) |
| 39 | PC7 | ввод-вывод | TIM2_CH4 (AF3), TIM3_CH2 (AF1) |
| 40 | PD8 | ввод-вывод | I2S1_CK (AF0), SPI1_SCK (AF0) |
| 41 | PD9 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_BKIN2 (AF2) |
| 42 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1) |
| 42 | NC | не подключён | — |
| 43 | PA11 | ввод-вывод | ADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM |
| 43 | PA9 | ввод-вывод | I2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1) |
| 44 | PA12 | ввод-вывод | I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP |
| 44 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1) |
| 45 | PA13 | ввод-вывод | ADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4), USB_NOE (AF2) |
| 46 | PA14-BOOT0 | ввод-вывод | ADC1_IN14, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1) |
| 47 | PA15 | ввод-вывод | I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), TIM2_CH1 (AF5), TIM2_ETR (AF5), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1), USB_NOE (AF6) |
| 48 | PC8 | ввод-вывод | TIM1_CH1 (AF2), TIM3_CH3 (AF1) |
| 49 | PC9 | ввод-вывод | I2S_CKIN (AF5), TIM1_CH2 (AF2), TIM3_CH4 (AF1), USB_NOE (AF6) |
| 50 | PD0 | ввод-вывод | SPI2_NSS (AF3), TIM16_CH1 (AF2) |
| 51 | PD1 | ввод-вывод | SPI2_SCK (AF3), TIM17_CH1 (AF2) |
| 52 | PD2 | ввод-вывод | TIM1_CH1N (AF2), TIM3_ETR (AF1) |
| 53 | PD3 | ввод-вывод | SPI2_MISO (AF3), TIM1_CH2N (AF2), USART2_CTS (AF0), USART2_NSS (AF0) |
| 54 | PD4 | ввод-вывод | SPI2_MOSI (AF0), TIM1_CH3N (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1) |
| 55 | PD5 | ввод-вывод | I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN (AF2), USART2_TX (AF1) |
| 56 | PD6 | ввод-вывод | I2S1_SD (AF0), SPI1_MOSI (AF0), USART2_RX (AF1) |
| 57 | PB3 | ввод-вывод | I2C2_SCL (AF5), I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF6), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4) |
| 58 | PB4 | ввод-вывод | I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4) |
| 59 | PB5 | ввод-вывод | I2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3) |
| 60 | PB6 | ввод-вывод | I2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), SPI2_MISO (AF4), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM17_BKIN (AF15), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CTS (AF5), USART1_NSS (AF5), USART1_TX (AF0) |
| 61 | PB7 | ввод-вывод | I2C1_SCL (AF14), I2C1_SDA (AF6), SPI2_MOSI (AF4), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9) |
| 62 | PB8 | ввод-вывод | I2C1_SCL (AF6), SPI2_SCK (AF4), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1) |
| 63 | PB9 | ввод-вывод | I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM3_CH2 (AF3), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1) |
| 64 | PC10 | ввод-вывод | TIM1_CH3 (AF2) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VDD/VDDA | 8 | — |
| VSS/VSSA | 9 | — |
| VREF+ | 7 | верхнее опорное напряжение АЦП и ЦАП |
| NC | 37, 42 | не подключён |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32C071R8Tx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32C071R8 | STM32C071R8Tx | 64 КБ | 24 КБ |
Линейка STM32C0x1, семейство STM32C0, ядро Cortex-M0+.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32C071RB (версия GP) | STM32C0x1 | 64 из 64 | выводы совпадают полностью |
| STM32C091RB | STM32C0x1 | 64 из 64 | выводы совпадают полностью |
| STM32C091RC | STM32C0x1 | 64 из 64 | выводы совпадают полностью |
| STM32C071R8 (версия N) | STM32C0x1 | 62 из 64 | 40: PD8 → VSS/VSSA; 41: PD9 → VDDIO2 |
| STM32C071RB (версия N) | STM32C0x1 | 62 из 64 | 40: PD8 → VSS/VSSA; 41: PD9 → VDDIO2 |
| STM32C092RB | STM32C0x2 | 64 из 64 | выводы совпадают полностью |
| STM32C092RC | STM32C0x2 | 64 из 64 | выводы совпадают полностью |
| STM32G0B0RE | STM32G0x0 Value line | 60 из 64 | 6: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 12: PF2 → NRST |
| STM32G070RB | STM32G0x0 Value line | 60 из 64 | 6: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 12: PF2 → NRST |
| STM32G0B1RB, STM32G0B1RC, STM32G0B1RE (версия GP) | STM32G0x1 | 59 из 64 | 6: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 37: NC/PA9 → PA9/UCPD1_DBCC1; 42: NC/PA10 → PA10/UCPD1_DBCC2 |
| STM32G0C1RC, STM32G0C1RE (версия GP) | STM32G0x1 | 59 из 64 | 6: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 37: NC/PA9 → PA9/UCPD1_DBCC1; 42: NC/PA10 → PA10/UCPD1_DBCC2 |
| STM32G071R6, STM32G071R8, STM32G071RB | STM32G0x1 | 59 из 64 | 6: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 37: NC/PA9 → PA9/UCPD1_DBCC1; 42: NC/PA10 → PA10/UCPD1_DBCC2 |
Частые вопросы
На каких выводах USART1 у STM32C071R8?
В корпусе LQFP64 сигнал USART1_TX выведен на PC14-OSCX_IN (вывод 4, AF0) или PA0 (вывод 17, AF4) или PC4 (вывод 25, AF1) или PA9 (вывод 37, AF1) или PA9 (вывод 43, AF1) или PB6 (вывод 60, AF0), USART1_RX — на PA1 (вывод 18, AF4) или PC5 (вывод 26, AF1) или PB2 (вывод 29, AF0) или PA8 (вывод 36, AF14) или PA10 (вывод 42, AF1) или PA10 (вывод 44, AF1) или PB7 (вывод 61, AF0).
Где у STM32C071R8 выводы SWD для программатора?
SWDIO — PA13 (вывод 45, AF0), SWCLK — PA14-BOOT0 (вывод 46, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32C071R8?
I2C1_SCL — PA9 (вывод 37, AF6) или PA9 (вывод 43, AF6) или PB6 (вывод 60, AF6) или PB7 (вывод 61, AF14) или PB8 (вывод 62, AF6), I2C1_SDA — PC14-OSCX_IN (вывод 4, AF14) или PA10 (вывод 42, AF6) или PA10 (вывод 44, AF6) или PB7 (вывод 61, AF6) или PB9 (вывод 63, AF6).
Сколько выводов ввода-вывода у STM32C071R8 в корпусе LQFP64?
61 из 64. Ещё 2 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Почему у STM32C071R8 в корпусе LQFP64 на одном выводе несколько линий порта?
У корпуса LQFP64 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 43 — PA11 или PA9; вывод 44 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32C0Cortex-M0+, до 48 МГц: C011, C031, C051, C071, C091, C092 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
