STM32C092RC в корпусе LQFP64: распиновка

STM32C092RC — микроконтроллер STM32C0 на ядре Cortex-M0+: 256 КБ флеш-памяти и 30 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 61 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
256 КБ
ОЗУ
30 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
61

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

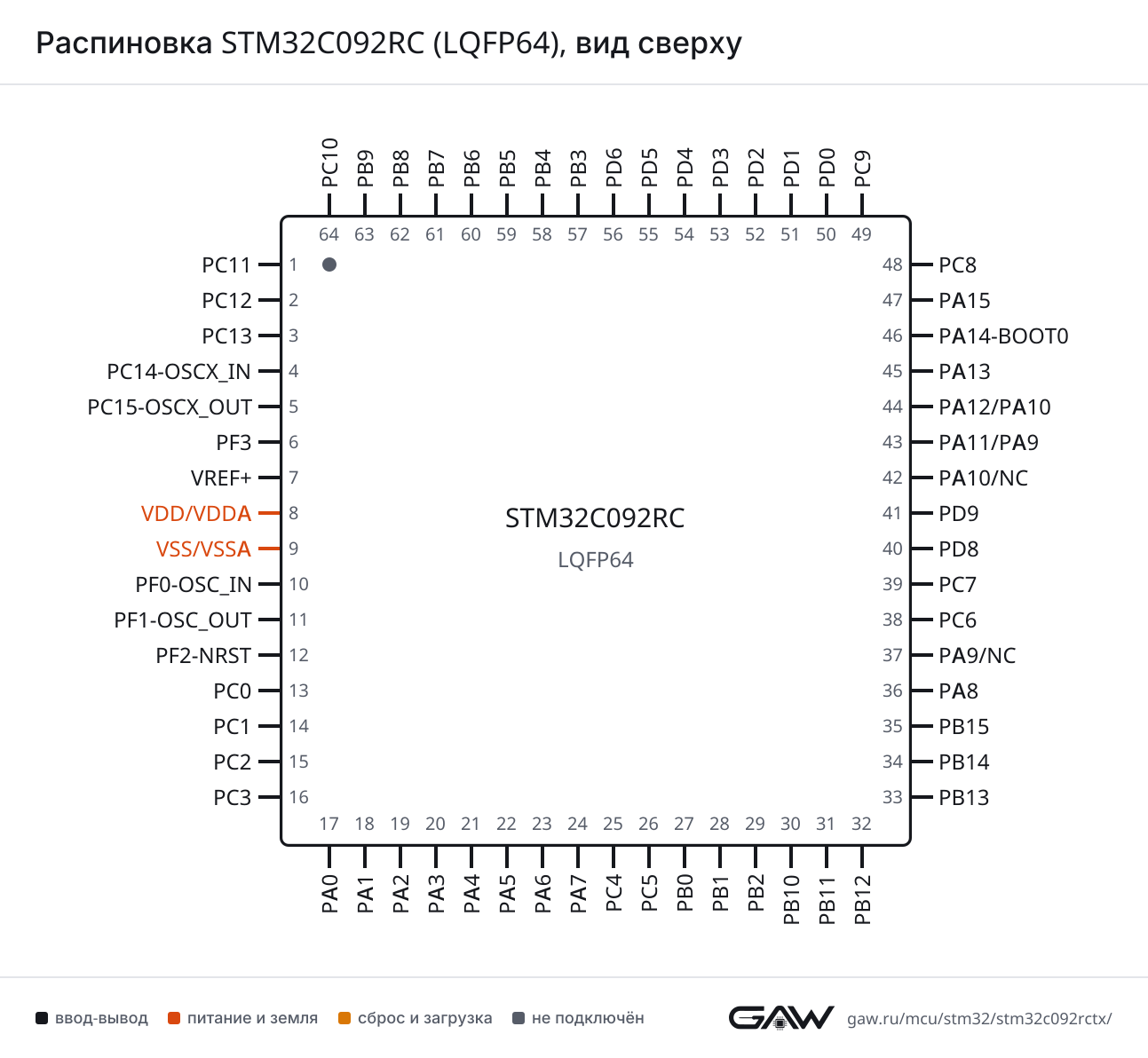

Распиновка STM32C092RC в корпусе LQFP64, вид сверхуSTM32C092RCLQFP64, вид сверхуPC11 — вывод 1: ADC1_EXTI11, TIM1_CH4, USART3_RX, USART4_RX1PC11PC12 — вывод 2: TIM14_CH12PC12PC13 — вывод 3: PWR_WKUP2, RTC_OUT1, RTC_TS, TIM1_BKIN, TIM1_ETR3PC13PC14-OSCX_IN — вывод 4: FDCAN1_TX, I2C1_SDA, IR_OUT, RCC_OSCX_IN, SPI2_NSS, TIM17_CH1, TIM1_BKIN2, TIM1_ETR, TIM3_CH2, USART1_TX, USART2_CK, USART2_DE, USART2_RTS, USART3_TX4PC14-OSCX_INPC15-OSCX_OUT — вывод 5: RCC_OSC32_EN, RCC_OSCX_OUT, RCC_OSC_EN, TIM15_BKIN, TIM1_ETR, TIM3_CH35PC15-OSCX_OUTPF3 — вывод 66PF3VREF+ — вывод 77VREF+VDD/VDDA — вывод 88VDD/VDDAVSS/VSSA — вывод 99VSS/VSSAPF0-OSC_IN — вывод 10: RCC_OSC_IN, TIM14_CH110PF0-OSC_INPF1-OSC_OUT — вывод 11: RCC_OSC_EN, RCC_OSC_OUT, TIM15_CH1N11PF1-OSC_OUTPF2-NRST — вывод 12: RCC_MCO, TIM1_CH412PF2-NRSTPC0 — вывод 13: USART3_TX, USART4_RX13PC0PC1 — вывод 14: TIM15_CH1, USART3_RX, USART4_TX14PC1PC2 — вывод 15: FDCAN1_RX, SPI2_MISO, TIM15_CH215PC2PC3 — вывод 16: FDCAN1_TX, SPI2_MOSI16PC3PA0 — вывод 17: ADC1_IN0, PWR_WKUP1, SPI2_SCK, TIM16_CH1, TIM1_CH1, TIM2_CH1, TIM2_ETR, USART1_TX, USART2_CTS, USART2_NSS, USART4_TX17PA0PA1 — вывод 18: ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM17_CH1, TIM1_CH2, TIM2_CH2, USART1_RX, USART2_CK, USART2_DE, USART2_RTS, USART4_RX18PA1PA2 — вывод 19: ADC1_IN2, I2S1_SD, PWR_WKUP4, RCC_LSCO, SPI1_MOSI, TIM15_CH1, TIM16_CH1N, TIM1_CH3, TIM2_CH3, TIM3_ETR, USART2_TX19PA2PA3 — вывод 20: ADC1_IN3, SPI2_MISO, TIM15_CH2, TIM1_CH1N, TIM1_CH4, TIM2_CH4, USART2_RX20PA3PA4 — вывод 21: ADC1_IN4, I2S1_WS, RTC_OUT2, SPI1_NSS, SPI2_MOSI, TIM14_CH1, TIM17_CH1N, TIM1_CH2N, USART2_TX21PA4PA5 — вывод 22: ADC1_IN5, I2S1_CK, SPI1_SCK, TIM1_CH1, TIM1_CH3N, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_TX22PA5PA6 — вывод 23: ADC1_IN6, I2C2_SDA, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, USART3_CTS, USART3_NSS23PA6PA7 — вывод 24: ADC1_IN7, I2C2_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH224PA7PC4 — вывод 25: ADC1_IN11, FDCAN1_RX, TIM2_CH1, TIM2_ETR, USART1_TX, USART3_TX25PC4PC5 — вывод 26: ADC1_IN12, FDCAN1_TX, PWR_WKUP5, TIM2_CH2, USART1_RX, USART3_RX26PC5PB0 — вывод 27: ADC1_IN17, FDCAN1_RX, I2S1_WS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_RX27PB0PB1 — вывод 28: ADC1_IN18, FDCAN1_TX, TIM14_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS28PB1PB2 — вывод 29: ADC1_IN19, RCC_MCO_2, SPI2_MISO, USART1_RX, USART3_TX29PB2PB10 — вывод 30: ADC1_IN20, I2C2_SCL, SPI2_SCK, TIM2_CH3, USART3_TX30PB10PB11 — вывод 31: ADC1_EXTI11, ADC1_IN21, I2C2_SDA, SPI2_MOSI, TIM2_CH4, USART3_RX31PB11PB12 — вывод 32: ADC1_IN22, FDCAN1_RX, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN232PB12PB13 — вывод 33: FDCAN1_TX, I2C2_SCL, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, USART3_CTS, USART3_NSS33PB13PB14 — вывод 34: I2C2_SDA, SPI2_MISO, TIM15_CH1, TIM1_CH2N, USART3_CK, USART3_DE, USART3_RTS34PB14PB15 — вывод 35: RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N35PB15PA8 — вывод 36: ADC1_IN8, I2S1_WS, RCC_MCO, RCC_MCO_2, SPI1_NSS, SPI2_MISO, SPI2_NSS, TIM14_CH1, TIM1_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH3, TIM3_CH4, USART1_RX, USART2_TX36PA8PA9 / NC — вывод 37: I2C1_SCL, I2C2_SCL, RCC_MCO, SPI2_MISO, TIM15_BKIN, TIM1_CH2, TIM3_ETR, USART1_TX37PA9/NCPC6 — вывод 38: TIM2_CH3, TIM3_CH138PC6PC7 — вывод 39: TIM2_CH4, TIM3_CH239PC7PD8 — вывод 40: I2S1_CK, SPI1_SCK, USART3_TX40PD8PD9 — вывод 41: I2S1_WS, SPI1_NSS, TIM1_BKIN2, USART3_RX41PD9PA10 / NC — вывод 42: I2C1_SDA, I2C2_SDA, RCC_MCO_2, SPI2_MOSI, TIM17_BKIN, TIM1_CH3, USART1_RX42PA10/NCPA11 [PA9] / PA9 [PA11] — вывод 43: ADC1_EXTI11, FDCAN1_RX, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, I2C1_SCL, I2C2_SCL, RCC_MCO, SPI2_MISO, TIM15_BKIN, TIM1_CH2, TIM3_ETR, USART1_TX43PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 44: FDCAN1_TX, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, I2C2_SDA, RCC_MCO_2, SPI2_MOSI, TIM17_BKIN, TIM1_CH3, USART1_RX44PA12/PA10PA13 — вывод 45: ADC1_IN13, DEBUG_SWDIO, IR_OUT, TIM3_ETR, USART2_RX45PA13PA14-BOOT0 — вывод 46: ADC1_IN14, BOOT0, DEBUG_SWCLK, I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USART2_TX46PA14-BOOT0PA15 — вывод 47: I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, TIM2_CH1, TIM2_ETR, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS47PA15PC8 — вывод 48: TIM1_CH1, TIM3_CH348PC8PC9 — вывод 49: I2S_CKIN, TIM1_CH2, TIM3_CH449PC9PD0 — вывод 50: FDCAN1_RX, SPI2_NSS, TIM16_CH150PD0PD1 — вывод 51: FDCAN1_TX, SPI2_SCK, TIM17_CH151PD1PD2 — вывод 52: TIM1_CH1N, TIM3_ETR, USART3_CK, USART3_DE, USART3_RTS52PD2PD3 — вывод 53: SPI2_MISO, TIM1_CH2N, USART2_CTS, USART2_NSS53PD3PD4 — вывод 54: SPI2_MOSI, TIM1_CH3N, USART2_CK, USART2_DE, USART2_RTS54PD4PD5 — вывод 55: I2S1_MCK, SPI1_MISO, TIM1_BKIN, USART2_TX55PD5PD6 — вывод 56: I2S1_SD, SPI1_MOSI, USART2_RX56PD6PB3 — вывод 57: I2C2_SCL, I2S1_CK, SPI1_SCK, TIM1_CH2, TIM2_CH2, TIM3_CH2, USART1_CK, USART1_DE, USART1_RTS57PB3PB4 — вывод 58: I2C2_SDA, I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, USART1_CTS, USART1_NSS58PB4PB5 — вывод 59: FDCAN1_RX, I2C1_SMBA, I2S1_SD, PWR_WKUP6, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TIM3_CH359PB5PB6 — вывод 60: FDCAN1_TX, I2C1_SCL, I2C1_SMBA, I2S1_CK, I2S1_MCK, I2S1_SD, PWR_WKUP3, SPI1_MISO, SPI1_MOSI, SPI1_SCK, SPI2_MISO, TIM16_BKIN, TIM16_CH1N, TIM1_CH2, TIM1_CH3, TIM3_CH1, TIM3_CH2, TIM3_CH3, USART1_CTS, USART1_NSS, USART1_TX60PB6PB7 — вывод 61: I2C1_SCL, I2C1_SDA, SPI2_MOSI, TIM16_CH1, TIM17_CH1N, TIM1_CH4, TIM3_CH1, TIM3_CH4, USART1_RX, USART2_CTS, USART2_NSS, USART4_CTS, USART4_NSS61PB7PB8 — вывод 62: FDCAN1_RX, I2C1_SCL, SPI2_SCK, TIM15_BKIN, TIM16_CH1, TIM3_CH1, USART2_CTS, USART2_NSS, USART3_TX62PB8PB9 — вывод 63: FDCAN1_TX, I2C1_SDA, IR_OUT, SPI2_NSS, TIM17_CH1, TIM3_CH2, USART2_CK, USART2_DE, USART2_RTS, USART3_RX63PB9PC10 — вывод 64: TIM1_CH3, USART3_TX, USART4_TX64PC10
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32C092RC (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1192 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (44, AF1), PA14-BOOT0 (46, AF12), PA15 (47, AF4), PB3 (57, AF4)
CTSPA11 (43, AF1), PB4 (58, AF4), PB6 (60, AF5)
DEPA12 (44, AF1), PA14-BOOT0 (46, AF12), PA15 (47, AF4), PB3 (57, AF4)
NSSPA11 (43, AF1), PB4 (58, AF4), PB6 (60, AF5)
RTSPA12 (44, AF1), PA14-BOOT0 (46, AF12), PA15 (47, AF4), PB3 (57, AF4)
RXPA1 (18, AF4), PC5 (26, AF1), PB2 (29, AF0), PA8 (36, AF14), PA10 (42, AF1), PA10 (44, AF1), PB7 (61, AF0)
TXPC14-OSCX_IN (4, AF0), PA0 (17, AF4), PC4 (25, AF1), PA9 (37, AF1), PA9 (43, AF1), PB6 (60, AF0)
USART2CKPC14-OSCX_IN (4, AF9), PA1 (18, AF1), PD4 (54, AF1), PB9 (63, AF1)
CTSPA0 (17, AF1), PD3 (53, AF0), PB7 (61, AF9), PB8 (62, AF1)
DEPC14-OSCX_IN (4, AF9), PA1 (18, AF1), PD4 (54, AF1), PB9 (63, AF1)
NSSPA0 (17, AF1), PD3 (53, AF0), PB7 (61, AF9), PB8 (62, AF1)
RTSPC14-OSCX_IN (4, AF9), PA1 (18, AF1), PD4 (54, AF1), PB9 (63, AF1)
RXPA3 (20, AF1), PA5 (22, AF1), PA13 (45, AF4), PA14-BOOT0 (46, AF9), PA15 (47, AF1), PD6 (56, AF1)
TXPA2 (19, AF1), PA4 (21, AF1), PA8 (36, AF1), PA14-BOOT0 (46, AF1), PD5 (55, AF1)
USART3CKPB1 (28, AF4), PB14 (34, AF4), PA15 (47, AF8), PD2 (52, AF0)
CTSPA6 (23, AF4), PB13 (33, AF4)
DEPB1 (28, AF4), PB14 (34, AF4), PA15 (47, AF8), PD2 (52, AF0)
NSSPA6 (23, AF4), PB13 (33, AF4)
RTSPB1 (28, AF4), PB14 (34, AF4), PA15 (47, AF8), PD2 (52, AF0)
RXPC11 (1, AF0), PC1 (14, AF4), PC5 (26, AF0), PB0 (27, AF4), PB11 (31, AF4), PD9 (41, AF4), PB9 (63, AF4)
TXPC14-OSCX_IN (4, AF7), PC0 (13, AF4), PA5 (22, AF4), PC4 (25, AF0), PB2 (29, AF5), PB10 (30, AF4), PD8 (40, AF4), PB8 (62, AF0), PC10 (64, AF0)
USART4CKPA15 (47, AF6)
CTSPB7 (61, AF5)
DEPA15 (47, AF6)
NSSPB7 (61, AF5)
RTSPA15 (47, AF6)
RXPC11 (1, AF1), PC0 (13, AF1), PA1 (18, AF9)
TXPC1 (14, AF1), PA0 (17, AF9), PC10 (64, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (23, AF0), PA11 (43, AF0), PD5 (55, AF0), PB4 (58, AF0), PB6 (60, AF9)
MOSIPA2 (19, AF0), PA7 (24, AF0), PA12 (44, AF0), PD6 (56, AF0), PB5 (59, AF0), PB6 (60, AF8)
NSSPA4 (21, AF0), PB0 (27, AF0), PA8 (36, AF8), PD9 (41, AF0), PA14-BOOT0 (46, AF8), PA15 (47, AF0)
SCKPA1 (18, AF0), PA5 (22, AF0), PD8 (40, AF0), PB3 (57, AF0), PB6 (60, AF10)
SPI2MISOPC2 (15, AF0), PA3 (20, AF0), PB2 (29, AF4), PB14 (34, AF0), PA8 (36, AF6), PA9 (37, AF4), PA9 (43, AF4), PD3 (53, AF3), PB6 (60, AF4)
MOSIPC3 (16, AF0), PA4 (21, AF3), PB11 (31, AF0), PB15 (35, AF0), PA10 (42, AF0), PA10 (44, AF0), PD4 (54, AF0), PB7 (61, AF4)
NSSPC14-OSCX_IN (4, AF12), PB12 (32, AF0), PA8 (36, AF3), PD0 (50, AF3), PB9 (63, AF5)
SCKPA0 (17, AF0), PB10 (30, AF5), PB13 (33, AF0), PD1 (51, AF3), PB8 (62, AF4)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (44, AF5), PC9 (49, AF5)
I2S1CKPA1 (18, AF0), PA5 (22, AF0), PD8 (40, AF0), PB3 (57, AF0), PB6 (60, AF10)
MCKPA6 (23, AF0), PA11 (43, AF0), PD5 (55, AF0), PB4 (58, AF0), PB6 (60, AF9)
SDPA2 (19, AF0), PA7 (24, AF0), PA12 (44, AF0), PD6 (56, AF0), PB5 (59, AF0), PB6 (60, AF8)
WSPA4 (21, AF0), PB0 (27, AF0), PA8 (36, AF8), PD9 (41, AF0), PA14-BOOT0 (46, AF8), PA15 (47, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (37, AF6), PA9 (43, AF6), PB6 (60, AF6), PB7 (61, AF14), PB8 (62, AF6)
SDAPC14-OSCX_IN (4, AF14), PA10 (42, AF6), PA10 (44, AF6), PB7 (61, AF6), PB9 (63, AF6)
SMBAPA1 (18, AF6), PB5 (59, AF6), PB6 (60, AF7)
I2C2SCLPA7 (24, AF6), PB10 (30, AF6), PB13 (33, AF6), PA9 (37, AF8), PA11 (43, AF6), PA9 (43, AF8), PB3 (57, AF5)
SDAPA6 (23, AF6), PB11 (31, AF6), PB14 (34, AF6), PA10 (42, AF8), PA12 (44, AF6), PA10 (44, AF8), PB4 (58, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPC2 (15, AF4), PC4 (25, AF4), PB0 (27, AF3), PB12 (32, AF4), PA11 (43, AF4), PD0 (50, AF4), PB5 (59, AF4), PB8 (62, AF8)
TXPC14-OSCX_IN (4, AF13), PC3 (16, AF4), PC5 (26, AF4), PB1 (28, AF3), PB13 (33, AF3), PA12 (44, AF4), PD1 (51, AF4), PB6 (60, AF15), PB9 (63, AF8)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (1), PB11 (31), PA11 (43)
IN0PA0 (17)
IN1PA1 (18)
IN2PA2 (19)
IN3PA3 (20)
IN4PA4 (21)
IN5PA5 (22)
IN6PA6 (23)
IN7PA7 (24)
IN8PA8 (36)
IN11PC4 (25)
IN12PC5 (26)
IN13PA13 (45)
IN14PA14-BOOT0 (46)
IN17PB0 (27)
IN18PB1 (28)
IN19PB2 (29)
IN20PB10 (30)
IN21PB11 (31)
IN22PB12 (32)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC13 (3, AF2), PA6 (23, AF2), PB12 (32, AF2), PD5 (55, AF2)
BKIN2PC14-OSCX_IN (4, AF2), PB12 (32, AF1), PD9 (41, AF2), PA11 (43, AF5)
CH1PA0 (17, AF5), PA5 (22, AF5), PA8 (36, AF2), PA14-BOOT0 (46, AF10), PA15 (47, AF2), PC8 (48, AF2)
CH1NPA3 (20, AF2), PA7 (24, AF2), PB13 (33, AF2), PD2 (52, AF2)
CH2PA1 (18, AF5), PA9 (37, AF2), PA9 (43, AF2), PC9 (49, AF2), PB3 (57, AF1), PB6 (60, AF11)
CH2NPA4 (21, AF2), PB0 (27, AF2), PB1 (28, AF5), PB14 (34, AF2), PA8 (36, AF9), PD3 (53, AF2)
CH3PA2 (19, AF5), PA10 (42, AF2), PA10 (44, AF2), PB6 (60, AF1), PC10 (64, AF2)
CH3NPA5 (22, AF2), PB1 (28, AF2), PB15 (35, AF2), PA8 (36, AF10), PD4 (54, AF2)
CH4PC11 (1, AF2), PF2-NRST (12, AF1), PA3 (20, AF5), PA11 (43, AF2), PB7 (61, AF1)
ETRPC13 (3, AF1), PC14-OSCX_IN (4, AF1), PC15-OSCX_OUT (5, AF2), PA12 (44, AF2)
TIM2CH1PA0 (17, AF3), PA5 (22, AF3), PC4 (25, AF3), PA15 (47, AF5)
CH2PA1 (18, AF3), PC5 (26, AF3), PB3 (57, AF6)
CH3PA2 (19, AF6), PB10 (30, AF3), PC6 (38, AF3)
CH4PA3 (20, AF3), PB11 (31, AF3), PC7 (39, AF3)
ETRPA0 (17, AF3), PA5 (22, AF3), PC4 (25, AF3), PA15 (47, AF5)
TIM3CH1PA6 (23, AF1), PC6 (38, AF1), PB4 (58, AF1), PB6 (60, AF12), PB7 (61, AF11), PB8 (62, AF3)
CH2PC14-OSCX_IN (4, AF11), PA7 (24, AF1), PC7 (39, AF1), PB3 (57, AF3), PB5 (59, AF1), PB6 (60, AF13), PB9 (63, AF3)
CH3PC15-OSCX_OUT (5, AF3), PB0 (27, AF1), PA8 (36, AF11), PC8 (48, AF1), PB5 (59, AF3), PB6 (60, AF3)
CH4PB1 (28, AF1), PA8 (36, AF12), PC9 (49, AF1), PB7 (61, AF3)
ETRPA2 (19, AF3), PA9 (37, AF3), PA9 (43, AF3), PA13 (45, AF3), PD2 (52, AF1)
TIM14CH1PC12 (2, AF0), PF0-OSC_IN (10, AF2), PA4 (21, AF4), PA7 (24, AF4), PB1 (28, AF0), PA8 (36, AF13)
TIM15BKINPC15-OSCX_OUT (5, AF4), PB12 (32, AF5), PA9 (37, AF5), PA9 (43, AF5), PB8 (62, AF5)
CH1PC1 (14, AF2), PA2 (19, AF8), PB14 (34, AF5)
CH1NPF1-OSC_OUT (11, AF2), PA1 (18, AF8), PB13 (33, AF5), PB15 (35, AF4)
CH2PC2 (15, AF2), PA3 (20, AF8), PB15 (35, AF5)
TIM16BKINPB5 (59, AF2), PB6 (60, AF14)
CH1PA0 (17, AF2), PA6 (23, AF5), PD0 (50, AF2), PB7 (61, AF10), PB8 (62, AF2)
CH1NPA2 (19, AF2), PB6 (60, AF2)
TIM17BKINPA10 (42, AF5), PA10 (44, AF5), PB4 (58, AF5)
CH1PC14-OSCX_IN (4, AF10), PA1 (18, AF2), PA7 (24, AF5), PD1 (51, AF2), PB9 (63, AF2)
CH1NPA4 (21, AF5), PB7 (61, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (3)
OUT2PA4 (21)
REFINPB15 (35)
TSPC13 (3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (46, AF0)
SWDIOPA13 (45, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (19)
MCOPF2-NRST (12, AF0), PA8 (36, AF0), PA9 (37, AF0), PA9 (43, AF0)
MCO_2PB2 (29, AF3), PA8 (36, AF15), PA10 (42, AF3), PA10 (44, AF3), PA14-BOOT0 (46, AF11), PA15 (47, AF3)
OSC_ENPC15-OSCX_OUT (5, AF1), PF1-OSC_OUT (11, AF0)
OSC_INPF0-OSC_IN (10)
OSC_OUTPF1-OSC_OUT (11)
OSC32_ENPC15-OSCX_OUT (5, AF0)
OSCX_INPC14-OSCX_IN (4)
OSCX_OUTPC15-OSCX_OUT (5)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (17)
PWR_WKUP2PC13 (3)
PWR_WKUP3PB6 (60)
PWR_WKUP4PA2 (19)
PWR_WKUP5PC5 (26)
PWR_WKUP6PB5 (59)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 43 — PA11 или PA9; вывод 44 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PC11ввод-выводADC1_EXTI11, TIM1_CH4 (AF2), USART3_RX (AF0), USART4_RX (AF1)
2PC12ввод-выводTIM14_CH1 (AF0)
3PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TIM1_BKIN (AF2), TIM1_ETR (AF1)
4PC14-OSCX_INввод-выводFDCAN1_TX (AF13), I2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, SPI2_NSS (AF12), TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9), USART3_TX (AF7)
5PC15-OSCX_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM15_BKIN (AF4), TIM1_ETR (AF2), TIM3_CH3 (AF3)
6PF3ввод-вывод—
7VREF+служебный—
8VDD/VDDAпитание—
9VSS/VSSAпитание—
10PF0-OSC_INввод-выводRCC_OSC_IN, TIM14_CH1 (AF2)
11PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2)
12PF2-NRSTввод-выводRCC_MCO (AF0), TIM1_CH4 (AF1)
13PC0ввод-выводUSART3_TX (AF4), USART4_RX (AF1)
14PC1ввод-выводTIM15_CH1 (AF2), USART3_RX (AF4), USART4_TX (AF1)
15PC2ввод-выводFDCAN1_RX (AF4), SPI2_MISO (AF0), TIM15_CH2 (AF2)
16PC3ввод-выводFDCAN1_TX (AF4), SPI2_MOSI (AF0)
17PA0ввод-выводADC1_IN0, PWR_WKUP1, SPI2_SCK (AF0), TIM16_CH1 (AF2), TIM1_CH1 (AF5), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF9)
18PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF8), TIM17_CH1 (AF2), TIM1_CH2 (AF5), TIM2_CH2 (AF3), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF9)
19PA2ввод-выводADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM15_CH1 (AF8), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM2_CH3 (AF6), TIM3_ETR (AF3), USART2_TX (AF1)
20PA3ввод-выводADC1_IN3, SPI2_MISO (AF0), TIM15_CH2 (AF8), TIM1_CH1N (AF2), TIM1_CH4 (AF5), TIM2_CH4 (AF3), USART2_RX (AF1)
21PA4ввод-выводADC1_IN4, I2S1_WS (AF0), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF3), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1)
22PA5ввод-выводADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART2_RX (AF1), USART3_TX (AF4)
23PA6ввод-выводADC1_IN6, I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4)
24PA7ввод-выводADC1_IN7, I2C2_SCL (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
25PC4ввод-выводADC1_IN11, FDCAN1_RX (AF4), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF1), USART3_TX (AF0)
26PC5ввод-выводADC1_IN12, FDCAN1_TX (AF4), PWR_WKUP5, TIM2_CH2 (AF3), USART1_RX (AF1), USART3_RX (AF0)
27PB0ввод-выводADC1_IN17, FDCAN1_RX (AF3), I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), USART3_RX (AF4)
28PB1ввод-выводADC1_IN18, FDCAN1_TX (AF3), TIM14_CH1 (AF0), TIM1_CH2N (AF5), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
29PB2ввод-выводADC1_IN19, RCC_MCO_2 (AF3), SPI2_MISO (AF4), USART1_RX (AF0), USART3_TX (AF5)
30PB10ввод-выводADC1_IN20, I2C2_SCL (AF6), SPI2_SCK (AF5), TIM2_CH3 (AF3), USART3_TX (AF4)
31PB11ввод-выводADC1_EXTI11, ADC1_IN21, I2C2_SDA (AF6), SPI2_MOSI (AF0), TIM2_CH4 (AF3), USART3_RX (AF4)
32PB12ввод-выводADC1_IN22, FDCAN1_RX (AF4), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TIM1_BKIN2 (AF1)
33PB13ввод-выводFDCAN1_TX (AF3), I2C2_SCL (AF6), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4)
34PB14ввод-выводI2C2_SDA (AF6), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
35PB15ввод-выводRTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2)
36PA8ввод-выводADC1_IN8, I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), SPI2_MISO (AF6), SPI2_NSS (AF3), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1)
37PA9ввод-выводI2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BKIN (AF5), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
37NCне подключён—
38PC6ввод-выводTIM2_CH3 (AF3), TIM3_CH1 (AF1)
39PC7ввод-выводTIM2_CH4 (AF3), TIM3_CH2 (AF1)
40PD8ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), USART3_TX (AF4)
41PD9ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM1_BKIN2 (AF2), USART3_RX (AF4)
42PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
42NCне подключён—
43PA11ввод-выводADC1_EXTI11, FDCAN1_RX (AF4), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
43PA9ввод-выводI2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BKIN (AF5), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
44PA12ввод-выводFDCAN1_TX (AF4), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
44PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
45PA13ввод-выводADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4)
46PA14-BOOT0ввод-выводADC1_IN14, BOOT0, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1)
47PA15ввод-выводI2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), TIM2_CH1 (AF5), TIM2_ETR (AF5), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1), USART3_CK (AF8), USART3_DE (AF8), USART3_RTS (AF8), USART4_CK (AF6), USART4_DE (AF6), USART4_RTS (AF6)
48PC8ввод-выводTIM1_CH1 (AF2), TIM3_CH3 (AF1)
49PC9ввод-выводI2S_CKIN (AF5), TIM1_CH2 (AF2), TIM3_CH4 (AF1)
50PD0ввод-выводFDCAN1_RX (AF4), SPI2_NSS (AF3), TIM16_CH1 (AF2)
51PD1ввод-выводFDCAN1_TX (AF4), SPI2_SCK (AF3), TIM17_CH1 (AF2)
52PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0)
53PD3ввод-выводSPI2_MISO (AF3), TIM1_CH2N (AF2), USART2_CTS (AF0), USART2_NSS (AF0)
54PD4ввод-выводSPI2_MOSI (AF0), TIM1_CH3N (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
55PD5ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN (AF2), USART2_TX (AF1)
56PD6ввод-выводI2S1_SD (AF0), SPI1_MOSI (AF0), USART2_RX (AF1)
57PB3ввод-выводI2C2_SCL (AF5), I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF6), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
58PB4ввод-выводI2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
59PB5ввод-выводFDCAN1_RX (AF4), I2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3)
60PB6ввод-выводFDCAN1_TX (AF15), I2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), SPI2_MISO (AF4), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CTS (AF5), USART1_NSS (AF5), USART1_TX (AF0)
61PB7ввод-выводI2C1_SCL (AF14), I2C1_SDA (AF6), SPI2_MOSI (AF4), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9), USART4_CTS (AF5), USART4_NSS (AF5)
62PB8ввод-выводFDCAN1_RX (AF8), I2C1_SCL (AF6), SPI2_SCK (AF4), TIM15_BKIN (AF5), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1), USART3_TX (AF0)
63PB9ввод-выводFDCAN1_TX (AF8), I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM3_CH2 (AF3), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART3_RX (AF4)
64PC10ввод-выводTIM1_CH3 (AF2), USART3_TX (AF0), USART4_TX (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD/VDDA8—
VSS/VSSA9—
VREF+7верхнее опорное напряжение АЦП и ЦАП
NC37, 42не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32C092RCTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32C092RCSTM32C092RCTx256 КБ30 КБ

Линейка STM32C0x2, семейство STM32C0, ядро Cortex-M0+. Отладочные платы ST на этом микроконтроллере: NUCLEO-C092RC.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32C092RBSTM32C0x264 из 64выводы совпадают полностью
STM32C071R8 (версия GP)STM32C0x164 из 64выводы совпадают полностью
STM32C071RB (версия GP)STM32C0x164 из 64выводы совпадают полностью
STM32C091RBSTM32C0x164 из 64выводы совпадают полностью
STM32C091RCSTM32C0x164 из 64выводы совпадают полностью
STM32C071R8 (версия N)STM32C0x162 из 6440: PD8 → VSS/VSSA; 41: PD9 → VDDIO2
STM32C071RB (версия N)STM32C0x162 из 6440: PD8 → VSS/VSSA; 41: PD9 → VDDIO2
STM32G0B0RESTM32G0x0 Value line60 из 646: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 12: PF2 → NRST
STM32G070RBSTM32G0x0 Value line60 из 646: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 12: PF2 → NRST
STM32G0B1RB, STM32G0B1RC, STM32G0B1RE (версия GP)STM32G0x159 из 646: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 37: NC/PA9 → PA9/UCPD1_DBCC1; 42: NC/PA10 → PA10/UCPD1_DBCC2
STM32G0C1RC, STM32G0C1RE (версия GP)STM32G0x159 из 646: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 37: NC/PA9 → PA9/UCPD1_DBCC1; 42: NC/PA10 → PA10/UCPD1_DBCC2
STM32G071R6, STM32G071R8, STM32G071RBSTM32G0x159 из 646: PF3 → VBAT; 8: VDD/VDDA → VDD; 9: VSS/VSSA → VSS; 37: NC/PA9 → PA9/UCPD1_DBCC1; 42: NC/PA10 → PA10/UCPD1_DBCC2

Частые вопросы

На каких выводах USART1 у STM32C092RC?

В корпусе LQFP64 сигнал USART1_TX выведен на PC14-OSCX_IN (вывод 4, AF0) или PA0 (вывод 17, AF4) или PC4 (вывод 25, AF1) или PA9 (вывод 37, AF1) или PA9 (вывод 43, AF1) или PB6 (вывод 60, AF0), USART1_RX — на PA1 (вывод 18, AF4) или PC5 (вывод 26, AF1) или PB2 (вывод 29, AF0) или PA8 (вывод 36, AF14) или PA10 (вывод 42, AF1) или PA10 (вывод 44, AF1) или PB7 (вывод 61, AF0).

Где у STM32C092RC выводы SWD для программатора?

SWDIO — PA13 (вывод 45, AF0), SWCLK — PA14-BOOT0 (вывод 46, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32C092RC?

I2C1_SCL — PA9 (вывод 37, AF6) или PA9 (вывод 43, AF6) или PB6 (вывод 60, AF6) или PB7 (вывод 61, AF14) или PB8 (вывод 62, AF6), I2C1_SDA — PC14-OSCX_IN (вывод 4, AF14) или PA10 (вывод 42, AF6) или PA10 (вывод 44, AF6) или PB7 (вывод 61, AF6) или PB9 (вывод 63, AF6).

Сколько выводов ввода-вывода у STM32C092RC в корпусе LQFP64?

61 из 64. Ещё 2 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32C092RC в корпусе LQFP64 на одном выводе несколько линий порта?

У корпуса LQFP64 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 43 — PA11 или PA9; вывод 44 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
