STM32F030K6 в корпусе LQFP32: распиновка

STM32F030K6 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 32 КБ флеш-памяти и 4 КБ ОЗУ. Корпус LQFP32 — 32 вывода, из них 25 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 10 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0
Частота ядра: до 48 МГц
Флеш-память: 32 КБ
ОЗУ: 4 КБ
Корпус: LQFP32, 32 вывода
Линий ввода-вывода: 25
Напряжение питания: 2,4…3,6 В
Рабочая температура: −40…+85 °C, зависит от исполнения

Схема корпуса LQFP32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

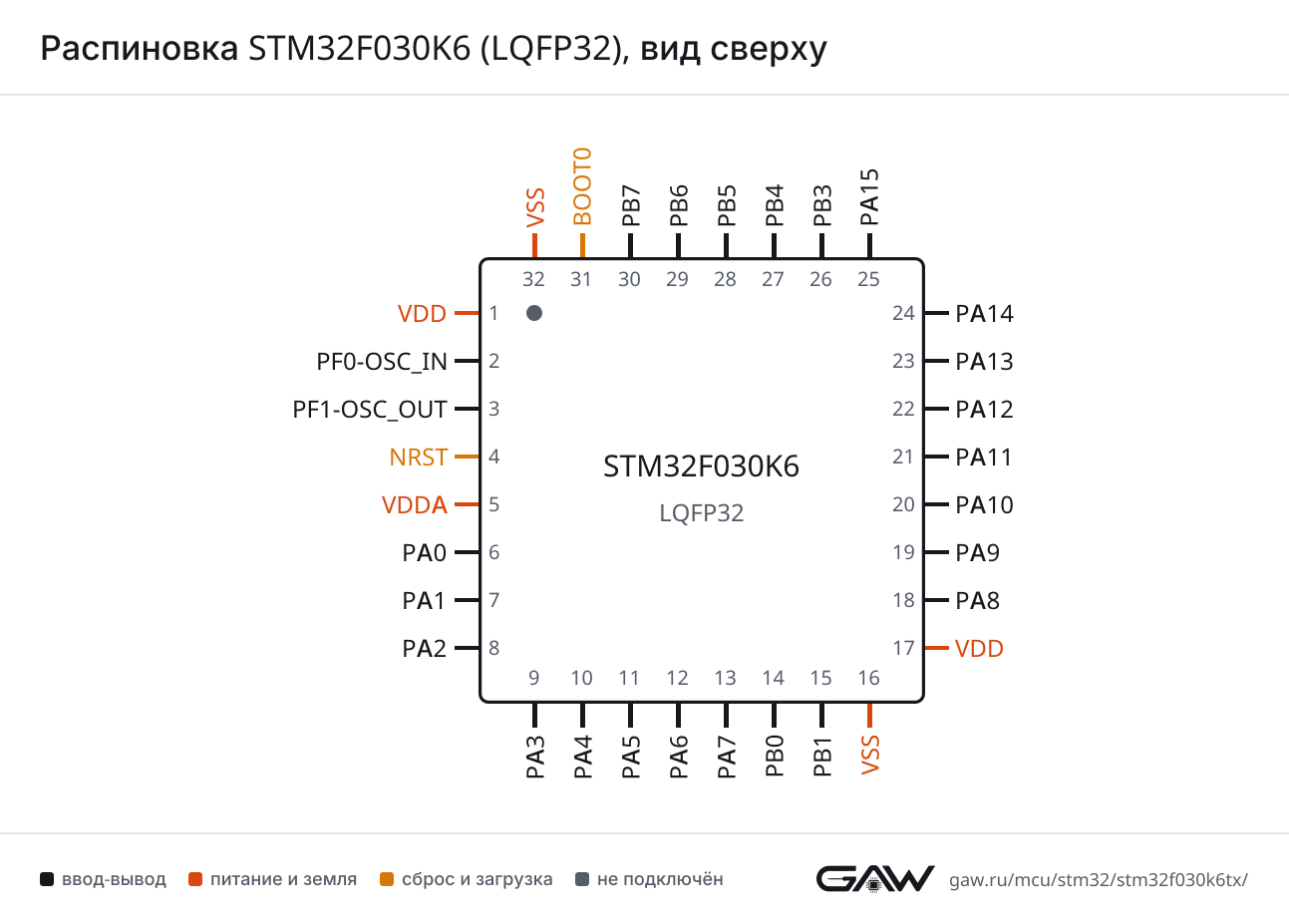

Распиновка LQFP32 картинкой
PNG, 1293 × 927 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PA4 (10, AF1), PA8 (18, AF1)
	CTS	PA0 (6, AF1), PA11 (21, AF1)
	DE	PA1 (7, AF1), PA12 (22, AF1)
	RTS	PA1 (7, AF1), PA12 (22, AF1)
	RX	PA3 (9, AF1), PA10 (20, AF1), PA15 (25, AF1), PB7 (30, AF0)
	TX	PA2 (8, AF1), PA9 (19, AF1), PA14 (24, AF1), PB6 (29, AF0)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA6 (12, AF0), PB4 (27, AF0)
	MOSI	PA7 (13, AF0), PB5 (28, AF0)
	NSS	PA4 (10, AF0), PA15 (25, AF0)
	SCK	PA5 (11, AF0), PB3 (26, AF0)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PA9 (19, AF4), PB6 (29, AF1)
	SDA	PA10 (20, AF4), PB7 (30, AF1)
	SMBA	PB5 (28, AF3)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC	IN0	PA0 (6)
	IN1	PA1 (7)
	IN2	PA2 (8)
	IN3	PA3 (9)
	IN4	PA4 (10)
	IN5	PA5 (11)
	IN6	PA6 (12)
	IN7	PA7 (13)
	IN8	PB0 (14)
	IN9	PB1 (15)

TIM — таймер

Блок	Сигнал	Выводы
TIM1	BKIN	PA6 (12, AF2)
	CH1	PA8 (18, AF2)
	CH1N	PA7 (13, AF2)
	CH2	PA9 (19, AF2)
	CH2N	PB0 (14, AF2)
	CH3	PA10 (20, AF2)
	CH3N	PB1 (15, AF2)
	CH4	PA11 (21, AF2)
	ETR	PA12 (22, AF2)
TIM3	CH1	PA6 (12, AF1), PB4 (27, AF1)
	CH2	PA7 (13, AF1), PB5 (28, AF1)
	CH3	PB0 (14, AF1)
	CH4	PB1 (15, AF1)
TIM14	CH1	PA4 (10, AF4), PA7 (13, AF4), PB1 (15, AF0)
TIM16	BKIN	PB5 (28, AF2)
	CH1	PA6 (12, AF5)
	CH1N	PB6 (29, AF2)
TIM17	BKIN	PA10 (20, AF0)
	CH1	PA7 (13, AF5)
	CH1N	PB7 (30, AF2)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14 (24, AF0)
	SWDIO	PA13 (23)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	MCO	PA8 (18, AF0)
	OSC_IN	PF0-OSC_IN (2)
	OSC_OUT	PF1-OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	RTC_TAMP2	PA0 (6, AF0)
	SYS_WKUP1	PA0 (6, AF0)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса LQFP32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Вывод	Имя	Тип	Функции
1	VDD	питание	—
2	PF0-OSC_IN	ввод-вывод	RCC_OSC_IN
3	PF1-OSC_OUT	ввод-вывод	RCC_OSC_OUT
4	NRST	сброс	—
5	VDDA	питание	—
6	PA0	ввод-вывод	ADC_IN0, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), USART1_CTS (AF1)
7	PA1	ввод-вывод	ADC_IN1, USART1_DE (AF1), USART1_RTS (AF1)
8	PA2	ввод-вывод	ADC_IN2, USART1_TX (AF1)
9	PA3	ввод-вывод	ADC_IN3, USART1_RX (AF1)
10	PA4	ввод-вывод	ADC_IN4, SPI1_NSS (AF0), TIM14_CH1 (AF4), USART1_CK (AF1)
11	PA5	ввод-вывод	ADC_IN5, SPI1_SCK (AF0)
12	PA6	ввод-вывод	ADC_IN6, SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
13	PA7	ввод-вывод	ADC_IN7, SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
14	PB0	ввод-вывод	ADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1)
15	PB1	ввод-вывод	ADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
16	VSS	питание	—
17	VDD	питание	—
18	PA8	ввод-вывод	RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
19	PA9	ввод-вывод	I2C1_SCL (AF4), TIM1_CH2 (AF2), USART1_TX (AF1)
20	PA10	ввод-вывод	I2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), USART1_RX (AF1)
21	PA11	ввод-вывод	TIM1_CH4 (AF2), USART1_CTS (AF1)
22	PA12	ввод-вывод	TIM1_ETR (AF2), USART1_DE (AF1), USART1_RTS (AF1)
23	PA13	ввод-вывод	IR_OUT (AF1), SYS_SWDIO
24	PA14	ввод-вывод	SYS_SWCLK (AF0), USART1_TX (AF1)
25	PA15	ввод-вывод	SPI1_NSS (AF0), USART1_RX (AF1)
26	PB3	ввод-вывод	SPI1_SCK (AF0)
27	PB4	ввод-вывод	SPI1_MISO (AF0), TIM3_CH1 (AF1)
28	PB5	ввод-вывод	I2C1_SMBA (AF3), SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1)
29	PB6	ввод-вывод	I2C1_SCL (AF1), TIM16_CH1N (AF2), USART1_TX (AF0)
30	PB7	ввод-вывод	I2C1_SDA (AF1), TIM17_CH1N (AF2), USART1_RX (AF0)
31	BOOT0	загрузка	—
32	VSS	питание	—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
VDD	1, 17	питание цифровой части и линий ввода-вывода
VDDA	5	питание аналоговой части: АЦП, ЦАП, генераторы
VSS	16, 32	общий провод (земля)
NRST	4	сброс, активный уровень — низкий
BOOT0	31	выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F030K6Tx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32F030K6	STM32F030K6Tx	32 КБ	4 КБ

Линейка STM32F0x0 Value Line, семейство STM32F0, ядро Cortex-M0.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32F031K6	STM32F0x1	32 из 32	выводы совпадают полностью
STM32F051K4	STM32F0x1	32 из 32	выводы совпадают полностью
STM32F051K6	STM32F0x1	32 из 32	выводы совпадают полностью
STM32F051K8	STM32F0x1	32 из 32	выводы совпадают полностью
STM32F301K(6-8)Tx	STM32F301	31 из 32	5: VDDA → VDDA/VREF+
STM32F303K(6-8)Tx	STM32F303	31 из 32	5: VDDA → VDDA/VREF+
STM32F334K(4-6-8)Tx	STM32F334	31 из 32	5: VDDA → VDDA/VREF+
STM32L010K8Tx	STM32L0x0 Value Line	30 из 32	2: PF0 → PC14; 3: PF1 → PC15
STM32L031K(4-6)Tx	STM32L0x1	30 из 32	2: PF0 → PC14; 3: PF1 → PC15
STM32L041K6Tx	STM32L0x1	30 из 32	2: PF0 → PC14; 3: PF1 → PC15
STM32L051K(6-8)Tx	STM32L0x1	30 из 32	2: PF0 → PC14; 3: PF1 → PC15
STM32L052K(6-8)Tx	STM32L0x2	30 из 32	2: PF0 → PC14; 3: PF1 → PC15

Частые вопросы

На каких выводах USART1 у STM32F030K6?

В корпусе LQFP32 сигнал USART1_TX выведен на PA2 (вывод 8, AF1) или PA9 (вывод 19, AF1) или PA14 (вывод 24, AF1) или PB6 (вывод 29, AF0), USART1_RX — на PA3 (вывод 9, AF1) или PA10 (вывод 20, AF1) или PA15 (вывод 25, AF1) или PB7 (вывод 30, AF0).

Где у STM32F030K6 выводы SWD для программатора?

SWDIO — PA13 (вывод 23), SWCLK — PA14 (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F030K6?

I2C1_SCL — PA9 (вывод 19, AF4) или PB6 (вывод 29, AF1), I2C1_SDA — PA10 (вывод 20, AF4) или PB7 (вывод 30, AF1).

Сколько выводов ввода-вывода у STM32F030K6 в корпусе LQFP32?

25 из 32. Ещё 5 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F030K6?

От 2,4 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
