STM32F334K4, STM32F334K6 и STM32F334K8 в корпусе LQFP32: распиновка

STM32F334K4, STM32F334K6 и STM32F334K8 — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 16, 32 и 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус LQFP32 — 32 вывода, из них 25 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
16, 32 и 64 КБ
ОЗУ
12 КБ
Корпус
LQFP32, 32 вывода
Линий ввода-вывода
25
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

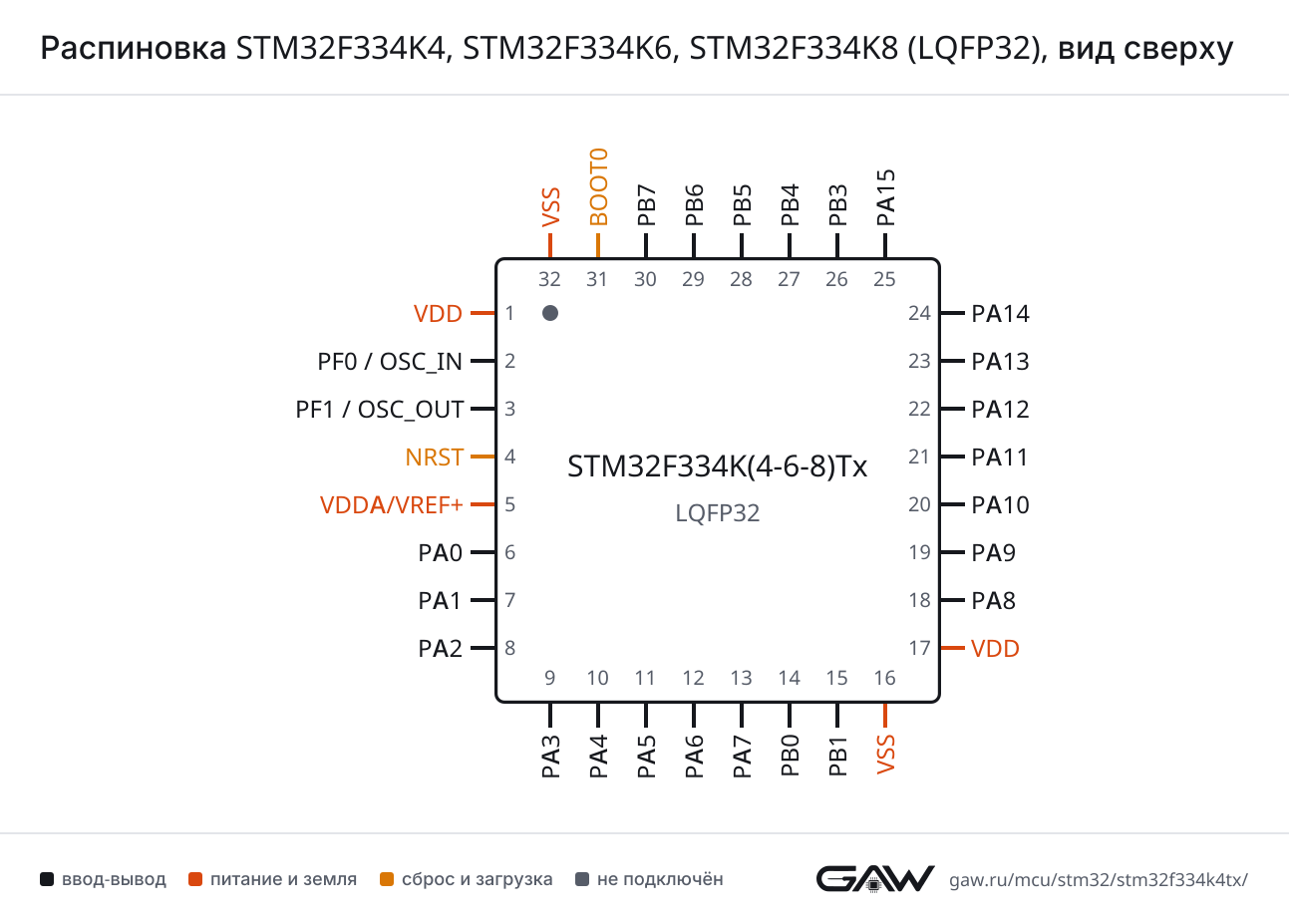

Распиновка STM32F334K4, STM32F334K6, STM32F334K8 в корпусе LQFP32, вид сверхуSTM32F334K(4-6-8)TxLQFP32, вид сверхуVDD — вывод 11VDDPF0 / OSC_IN — вывод 2: RCC_OSC_IN, TIM1_CH3N2PF0 / OSC_INPF1 / OSC_OUT — вывод 3: RCC_OSC_OUT3PF1 / OSC_OUTNRST — вывод 44NRSTVDDA/VREF+ — вывод 55VDDA/VREF+PA0 — вывод 6: ADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS6PA0PA1 — вывод 7: ADC1_IN2, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS7PA1PA2 — вывод 8: ADC1_IN3, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX8PA2PA3 — вывод 9: ADC1_IN4, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX9PA3PA4 — вывод 10: ADC2_IN1, COMP2_INM, COMP4_INM, DAC1_OUT1, SPI1_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK10PA4PA5 — вывод 11: ADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO211PA5PA6 — вывод 12: ADC2_IN3, DAC2_OUT1, OPAMP2_DIG, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO312PA6PA7 — вывод 13: ADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO413PA7PB0 — вывод 14: ADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TIM3_CH3, TSC_G3_IO214PB0PB1 — вывод 15: ADC1_IN12, COMP4_OUT, HRTIM1_SCOUT, TIM1_CH3N, TIM3_CH4, TSC_G3_IO315PB1VSS — вывод 1616VSSVDD — вывод 1717VDDPA8 — вывод 18: HRTIM1_CHA1, RCC_MCO, TIM1_CH1, USART1_CK18PA8PA9 — вывод 19: DAC1_EXTI9, DAC2_EXTI9, HRTIM1_CHA2, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX19PA9PA10 — вывод 20: HRTIM1_CHB1, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RX20PA10PA11 — вывод 21: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, HRTIM1_CHB2, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, USART1_CTS21PA11PA12 — вывод 22: CAN_TX, COMP2_OUT, HRTIM1_FLT1, TIM16_CH1, TIM1_CH2N, TIM1_ETR, USART1_DE, USART1_RTS22PA12PA13 — вывод 23: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TSC_G4_IO323PA13PA14 — вывод 24: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TX24PA14PA15 — вывод 25: ADC1_EXTI15, ADC2_EXTI15, HRTIM1_FLT2, I2C1_SCL, SPI1_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RX25PA15PB3 — вывод 26: HRTIM1_EEV9, HRTIM1_SCOUT, SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TSC_G5_IO1, USART2_TX26PB3PB4 — вывод 27: HRTIM1_EEV7, SPI1_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RX27PB4PB5 — вывод 28: HRTIM1_EEV6, I2C1_SMBA, SPI1_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, USART2_CK28PB5PB6 — вывод 29: HRTIM1_EEV4, HRTIM1_SCIN, I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX29PB6PB7 — вывод 30: HRTIM1_EEV3, I2C1_SDA, TIM17_CH1N, TIM3_CH4, TSC_G5_IO4, USART1_RX30PB7BOOT0 — вывод 3131BOOT0VSS — вывод 3232VSS
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F334K4, STM32F334K6, STM32F334K8 (LQFP32), вид сверхуРаспиновка LQFP32 картинкой
PNG, 1293 × 927 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF7)
CTSPA11 (21, AF7)
DEPA12 (22, AF7)
RTSPA12 (22, AF7)
RXPA10 (20, AF7), PB7 (30, AF7)
TXPA9 (19, AF7), PB6 (29, AF7)
USART2CKPA4 (10, AF7), PB5 (28, AF7)
CTSPA0 (6, AF7)
DEPA1 (7, AF7)
RTSPA1 (7, AF7)
RXPA3 (9, AF7), PA15 (25, AF7), PB4 (27, AF7)
TXPA2 (8, AF7), PA14 (24, AF7), PB3 (26, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF5), PB4 (27, AF5)
MOSIPA7 (13, AF5), PB5 (28, AF5)
NSSPA4 (10, AF5), PA15 (25, AF5)
SCKPA5 (11, AF5), PB3 (26, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (25, AF4), PB6 (29, AF4)
SDAPA14 (24, AF4), PB7 (30, AF4)
SMBAPB5 (28, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (21, AF9)
TXPA12 (22, AF9)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (21)
EXTI15PA15 (25)
IN1PA0 (6)
IN2PA1 (7)
IN3PA2 (8)
IN4PA3 (9)
IN11PB0 (14)
IN12PB1 (15)
ADC2EXTI11PA11 (21)
EXTI15PA15 (25)
IN1PA4 (10)
IN2PA5 (11)
IN3PA6 (12)
IN4PA7 (13)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (19)
OUT1PA4 (10)
OUT2PA5 (11)
DAC2EXTI9PA9 (19)
OUT1PA6 (12)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP2INMPA2 (8), PA4 (10)
INPPA7 (13)
OUTPA2 (8, AF8), PA12 (22, AF8)
COMP4INMPA4 (10)
INPPB0 (14)
OUTPB1 (15, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP2DIGPA6 (12, AF13)
VINMPA5 (11)
VINM_SECPA5 (11)
VINPPA7 (13), PB0 (14)
VINP_SECPA7 (13), PB0 (14)
VOUTPA6 (12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF6), PA14 (24, AF6), PA15 (25, AF9)
BKIN2PA11 (21, AF12)
CH1PA8 (18, AF6)
CH1NPA7 (13, AF6), PA11 (21, AF6)
CH2PA9 (19, AF6)
CH2NPB0 (14, AF6), PA12 (22, AF6)
CH3PA10 (20, AF6)
CH3NPF0 / OSC_IN (2, AF6), PB1 (15, AF6)
CH4PA11 (21, AF11)
ETRPA12 (22, AF11)
TIM2CH1PA0 (6, AF1), PA5 (11, AF1), PA15 (25, AF1)
CH2PA1 (7, AF1), PB3 (26, AF1)
CH3PA2 (8, AF1), PA9 (19, AF10)
CH4PA3 (9, AF1), PA10 (20, AF10)
ETRPA0 (6, AF1), PA5 (11, AF1), PA15 (25, AF1)
TIM3CH1PA6 (12, AF2), PB4 (27, AF2)
CH2PA4 (10, AF2), PA7 (13, AF2), PB5 (28, AF2)
CH3PB0 (14, AF2)
CH4PB1 (15, AF2), PB7 (30, AF10)
ETRPB3 (26, AF10)
TIM15BKINPA9 (19, AF9)
CH1PA2 (8, AF9)
CH1NPA1 (7, AF9)
CH2PA3 (9, AF9)
TIM16BKINPB5 (28, AF1)
CH1PA6 (12, AF1), PA12 (22, AF1), PB4 (27, AF1)
CH1NPA13 (23, AF1), PB6 (29, AF1)
TIM17BKINPA10 (20, AF1), PB4 (27, AF10)
CH1PA7 (13, AF1), PB5 (28, AF10)
CH1NPB7 (30, AF1)

HRTIM — таймер высокого разрешения

БлокСигналВыводы
HRTIM1CHA1PA8 (18, AF13)
CHA2PA9 (19, AF13)
CHB1PA10 (20, AF13)
CHB2PA11 (21, AF13)
EEV3PB7 (30, AF13)
EEV4PB6 (29, AF13)
EEV6PB5 (28, AF13)
EEV7PB4 (27, AF13)
EEV9PB3 (26, AF13)
FLT1PA12 (22, AF13)
FLT2PA15 (25, AF13)
SCINPB6 (29, AF12)
SCOUTPB1 (15, AF13), PB3 (26, AF12)

RTC — часы реального времени

БлокСигналВыводы
RTCREFINPA1 (7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (6, AF3)
G1_IO2PA1 (7, AF3)
G1_IO3PA2 (8, AF3)
G1_IO4PA3 (9, AF3)
G2_IO1PA4 (10, AF3)
G2_IO2PA5 (11, AF3)
G2_IO3PA6 (12, AF3)
G2_IO4PA7 (13, AF3)
G3_IO2PB0 (14, AF3)
G3_IO3PB1 (15, AF3)
G4_IO1PA9 (19, AF3)
G4_IO2PA10 (20, AF3)
G4_IO3PA13 (23, AF3)
G4_IO4PA14 (24, AF3)
G5_IO1PB3 (26, AF3)
G5_IO2PB4 (27, AF3)
G5_IO3PB6 (29, AF3)
G5_IO4PB7 (30, AF3)
SYNCPA15 (25, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (24, AF0)
JTDIPA15 (25, AF0)
JTDO-TRACESWOPB3 (26, AF0)
JTMS-SWDIOPA13 (23, AF0)
NJTRSTPB4 (27, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (18, AF0)
OSC_INPF0 / OSC_IN (2)
OSC_OUTPF1 / OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6)
SYS_WKUP1PA0 (6)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса LQFP32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PF0 / OSC_INввод-выводRCC_OSC_IN, TIM1_CH3N (AF6)
3PF1 / OSC_OUTввод-выводRCC_OSC_OUT
4NRSTсброс—
5VDDA/VREF+питание—
6PA0ввод-выводADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
7PA1ввод-выводADC1_IN2, RTC_REFIN, TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
8PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
9PA3ввод-выводADC1_IN4, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
10PA4ввод-выводADC2_IN1, COMP2_INM, COMP4_INM, DAC1_OUT1, SPI1_NSS (AF5), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
11PA5ввод-выводADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
12PA6ввод-выводADC2_IN3, DAC2_OUT1, OPAMP2_DIG (AF13), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
13PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
14PB0ввод-выводADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
15PB1ввод-выводADC1_IN12, COMP4_OUT (AF8), HRTIM1_SCOUT (AF13), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
16VSSпитание—
17VDDпитание—
18PA8ввод-выводHRTIM1_CHA1 (AF13), RCC_MCO (AF0), TIM1_CH1 (AF6), USART1_CK (AF7)
19PA9ввод-выводDAC1_EXTI9, DAC2_EXTI9, HRTIM1_CHA2 (AF13), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
20PA10ввод-выводHRTIM1_CHB1 (AF13), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
21PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), HRTIM1_CHB2 (AF13), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), USART1_CTS (AF7)
22PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), HRTIM1_FLT1 (AF13), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), USART1_DE (AF7), USART1_RTS (AF7)
23PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TSC_G4_IO3 (AF3)
24PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
25PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, HRTIM1_FLT2 (AF13), I2C1_SCL (AF4), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
26PB3ввод-выводHRTIM1_EEV9 (AF13), HRTIM1_SCOUT (AF12), SPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TSC_G5_IO1 (AF3), USART2_TX (AF7)
27PB4ввод-выводHRTIM1_EEV7 (AF13), SPI1_MISO (AF5), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
28PB5ввод-выводHRTIM1_EEV6 (AF13), I2C1_SMBA (AF4), SPI1_MOSI (AF5), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7)
29PB6ввод-выводHRTIM1_EEV4 (AF13), HRTIM1_SCIN (AF12), I2C1_SCL (AF4), TIM16_CH1N (AF1), TSC_G5_IO3 (AF3), USART1_TX (AF7)
30PB7ввод-выводHRTIM1_EEV3 (AF13), I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TSC_G5_IO4 (AF3), USART1_RX (AF7)
31BOOT0загрузка—
32VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 17питание цифровой части и линий ввода-вывода
VDDA/VREF+5питание аналоговой части, объединённое с опорным напряжением АЦП
VSS16, 32общий провод (земля)
NRST4сброс, активный уровень — низкий
BOOT031выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F334K(4-6-8)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F334K4STM32F334K4Tx16 КБ12 КБ
STM32F334K6STM32F334K6Tx32 КБ12 КБ
STM32F334K8STM32F334K8Tx64 КБ12 КБ

Линейка STM32F334, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F301K6, STM32F301K8STM32F30132 из 32выводы совпадают полностью
STM32F303K6, STM32F303K8STM32F30332 из 32выводы совпадают полностью
STM32F030K6STM32F0x0 Value Line31 из 325: VDDA/VREF+ → VDDA
STM32F031K6STM32F0x131 из 325: VDDA/VREF+ → VDDA
STM32F051K4STM32F0x131 из 325: VDDA/VREF+ → VDDA
STM32F051K6STM32F0x131 из 325: VDDA/VREF+ → VDDA
STM32F051K8STM32F0x131 из 325: VDDA/VREF+ → VDDA
STM32L010K8STM32L0x0 Value Line29 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDA
STM32L031K4, STM32L031K6STM32L0x129 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDA
STM32L041K6STM32L0x129 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDA
STM32L051K6, STM32L051K8STM32L0x129 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDA
STM32L052K6, STM32L052K8STM32L0x229 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDA

Частые вопросы

На каких выводах USART1 у STM32F334K4?

В корпусе LQFP32 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 29, AF7), USART1_RX — на PA10 (вывод 20, AF7) или PB7 (вывод 30, AF7).

Где у STM32F334K4 выводы SWD для программатора?

SWDIO — PA13 (вывод 23, AF0), SWCLK — PA14 (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F334K4?

I2C1_SCL — PA15 (вывод 25, AF4) или PB6 (вывод 29, AF4), I2C1_SDA — PA14 (вывод 24, AF4) или PB7 (вывод 30, AF4).

Сколько выводов ввода-вывода у STM32F334K4 в корпусе LQFP32?

25 из 32. Ещё 5 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F334K4, STM32F334K6 и STM32F334K8?

Объёмом памяти: STM32F334K4 — 16 КБ флеш-памяти и 12 КБ ОЗУ, STM32F334K6 — 32 КБ флеш-памяти и 12 КБ ОЗУ, STM32F334K8 — 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F334K4?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
