STM32F303K6 и STM32F303K8 в корпусе LQFP32: распиновка

STM32F303K6 и STM32F303K8 — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 32 и 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус LQFP32 — 32 вывода, из них 25 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
32 и 64 КБ
ОЗУ
12 КБ
Корпус
LQFP32, 32 вывода
Линий ввода-вывода
25
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F303K6, STM32F303K8 в корпусе LQFP32, вид сверхуSTM32F303K6STM32F303K8LQFP32, вид сверхуVDD — вывод 11VDDPF0 / OSC_IN — вывод 2: RCC_OSC_IN, TIM1_CH3N2PF0 / OSC_INPF1 / OSC_OUT — вывод 3: RCC_OSC_OUT3PF1 / OSC_OUTNRST — вывод 44NRSTVDDA/VREF+ — вывод 55VDDA/VREF+PA0 — вывод 6: ADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS6PA0PA1 — вывод 7: ADC1_IN2, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS7PA1PA2 — вывод 8: ADC1_IN3, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX8PA2PA3 — вывод 9: ADC1_IN4, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX9PA3PA4 — вывод 10: ADC2_IN1, COMP2_INM, COMP4_INM, DAC1_OUT1, SPI1_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK10PA4PA5 — вывод 11: ADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO211PA5PA6 — вывод 12: ADC2_IN3, DAC2_OUT1, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO312PA6PA7 — вывод 13: ADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO413PA7PB0 — вывод 14: ADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TIM3_CH3, TSC_G3_IO214PB0PB1 — вывод 15: ADC1_IN12, COMP4_OUT, TIM1_CH3N, TIM3_CH4, TSC_G3_IO315PB1VSS — вывод 1616VSSVDD — вывод 1717VDDPA8 — вывод 18: RCC_MCO, TIM1_CH1, USART1_CK18PA8PA9 — вывод 19: DAC1_EXTI9, DAC2_EXTI9, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX19PA9PA10 — вывод 20: TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RX20PA10PA11 — вывод 21: CAN_RX, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, USART1_CTS21PA11PA12 — вывод 22: CAN_TX, COMP2_OUT, TIM16_CH1, TIM1_CH2N, TIM1_ETR, USART1_DE, USART1_RTS22PA12PA13 — вывод 23: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TSC_G4_IO323PA13PA14 — вывод 24: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TX24PA14PA15 — вывод 25: I2C1_SCL, SPI1_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RX25PA15PB3 — вывод 26: SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TSC_G5_IO1, USART2_TX26PB3PB4 — вывод 27: SPI1_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RX27PB4PB5 — вывод 28: I2C1_SMBA, SPI1_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, USART2_CK28PB5PB6 — вывод 29: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX29PB6PB7 — вывод 30: I2C1_SDA, TIM17_CH1N, TIM3_CH4, TSC_G5_IO4, USART1_RX30PB7BOOT0 — вывод 3131BOOT0VSS — вывод 3232VSS
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

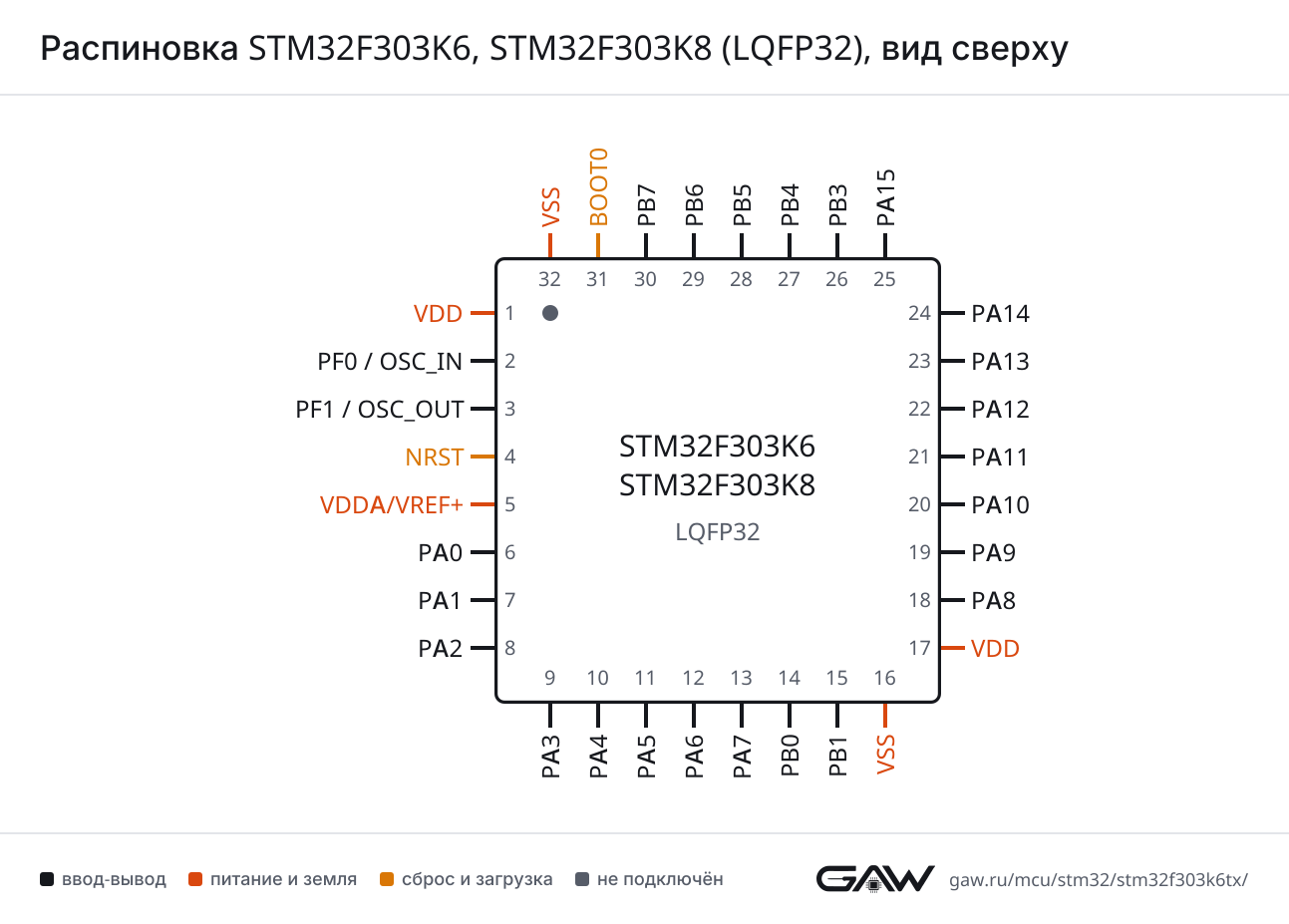

Распиновка STM32F303K6, STM32F303K8 (LQFP32), вид сверхуРаспиновка LQFP32 картинкой
PNG, 1293 × 927 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF7)
CTSPA11 (21, AF7)
DEPA12 (22, AF7)
RTSPA12 (22, AF7)
RXPA10 (20, AF7), PB7 (30, AF7)
TXPA9 (19, AF7), PB6 (29, AF7)
USART2CKPA4 (10, AF7), PB5 (28, AF7)
CTSPA0 (6, AF7)
DEPA1 (7, AF7)
RTSPA1 (7, AF7)
RXPA3 (9, AF7), PA15 (25, AF7), PB4 (27, AF7)
TXPA2 (8, AF7), PA14 (24, AF7), PB3 (26, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF5), PB4 (27, AF5)
MOSIPA7 (13, AF5), PB5 (28, AF5)
NSSPA4 (10, AF5), PA15 (25, AF5)
SCKPA5 (11, AF5), PB3 (26, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (25, AF4), PB6 (29, AF4)
SDAPA14 (24, AF4), PB7 (30, AF4)
SMBAPB5 (28, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (21, AF9)
TXPA12 (22, AF9)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1IN1PA0 (6)
IN2PA1 (7)
IN3PA2 (8)
IN4PA3 (9)
IN11PB0 (14)
IN12PB1 (15)
ADC2IN1PA4 (10)
IN2PA5 (11)
IN3PA6 (12)
IN4PA7 (13)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (19)
OUT1PA4 (10)
OUT2PA5 (11)
DAC2EXTI9PA9 (19)
OUT1PA6 (12)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP2INMPA2 (8), PA4 (10)
INPPA7 (13)
OUTPA2 (8, AF8), PA12 (22, AF8)
COMP4INMPA4 (10)
INPPB0 (14)
OUTPB1 (15, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP2VINMPA5 (11)
VINM_SECPA5 (11)
VINPPA7 (13), PB0 (14)
VINP_SECPA7 (13), PB0 (14)
VOUTPA6 (12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF6), PA14 (24, AF6), PA15 (25, AF9)
BKIN2PA11 (21, AF12)
CH1PA8 (18, AF6)
CH1NPA7 (13, AF6), PA11 (21, AF6)
CH2PA9 (19, AF6)
CH2NPB0 (14, AF6), PA12 (22, AF6)
CH3PA10 (20, AF6)
CH3NPF0 / OSC_IN (2, AF6), PB1 (15, AF6)
CH4PA11 (21, AF11)
ETRPA12 (22, AF11)
TIM2CH1PA0 (6, AF1), PA5 (11, AF1), PA15 (25, AF1)
CH2PA1 (7, AF1), PB3 (26, AF1)
CH3PA2 (8, AF1), PA9 (19, AF10)
CH4PA3 (9, AF1), PA10 (20, AF10)
ETRPA0 (6, AF1), PA5 (11, AF1), PA15 (25, AF1)
TIM3CH1PA6 (12, AF2), PB4 (27, AF2)
CH2PA4 (10, AF2), PA7 (13, AF2), PB5 (28, AF2)
CH3PB0 (14, AF2)
CH4PB1 (15, AF2), PB7 (30, AF10)
ETRPB3 (26, AF10)
TIM15BKINPA9 (19, AF9)
CH1PA2 (8, AF9)
CH1NPA1 (7, AF9)
CH2PA3 (9, AF9)
TIM16BKINPB5 (28, AF1)
CH1PA6 (12, AF1), PA12 (22, AF1), PB4 (27, AF1)
CH1NPA13 (23, AF1), PB6 (29, AF1)
TIM17BKINPA10 (20, AF1), PB4 (27, AF10)
CH1PA7 (13, AF1), PB5 (28, AF10)
CH1NPB7 (30, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCREFINPA1 (7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (6, AF3)
G1_IO2PA1 (7, AF3)
G1_IO3PA2 (8, AF3)
G1_IO4PA3 (9, AF3)
G2_IO1PA4 (10, AF3)
G2_IO2PA5 (11, AF3)
G2_IO3PA6 (12, AF3)
G2_IO4PA7 (13, AF3)
G3_IO2PB0 (14, AF3)
G3_IO3PB1 (15, AF3)
G4_IO1PA9 (19, AF3)
G4_IO2PA10 (20, AF3)
G4_IO3PA13 (23, AF3)
G4_IO4PA14 (24, AF3)
G5_IO1PB3 (26, AF3)
G5_IO2PB4 (27, AF3)
G5_IO3PB6 (29, AF3)
G5_IO4PB7 (30, AF3)
SYNCPA15 (25, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (24, AF0)
JTDIPA15 (25, AF0)
JTDO-TRACESWOPB3 (26, AF0)
JTMS-SWDIOPA13 (23, AF0)
NJTRSTPB4 (27, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (18, AF0)
OSC_INPF0 / OSC_IN (2)
OSC_OUTPF1 / OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6)
SYS_WKUP1PA0 (6)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса LQFP32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PF0 / OSC_INввод-выводRCC_OSC_IN, TIM1_CH3N (AF6)
3PF1 / OSC_OUTввод-выводRCC_OSC_OUT
4NRSTсброс—
5VDDA/VREF+питание—
6PA0ввод-выводADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
7PA1ввод-выводADC1_IN2, RTC_REFIN, TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
8PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
9PA3ввод-выводADC1_IN4, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
10PA4ввод-выводADC2_IN1, COMP2_INM, COMP4_INM, DAC1_OUT1, SPI1_NSS (AF5), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
11PA5ввод-выводADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
12PA6ввод-выводADC2_IN3, DAC2_OUT1, OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
13PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
14PB0ввод-выводADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
15PB1ввод-выводADC1_IN12, COMP4_OUT (AF8), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
16VSSпитание—
17VDDпитание—
18PA8ввод-выводRCC_MCO (AF0), TIM1_CH1 (AF6), USART1_CK (AF7)
19PA9ввод-выводDAC1_EXTI9, DAC2_EXTI9, TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
20PA10ввод-выводTIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
21PA11ввод-выводCAN_RX (AF9), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), USART1_CTS (AF7)
22PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), USART1_DE (AF7), USART1_RTS (AF7)
23PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TSC_G4_IO3 (AF3)
24PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
25PA15ввод-выводI2C1_SCL (AF4), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
26PB3ввод-выводSPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TSC_G5_IO1 (AF3), USART2_TX (AF7)
27PB4ввод-выводSPI1_MISO (AF5), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
28PB5ввод-выводI2C1_SMBA (AF4), SPI1_MOSI (AF5), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7)
29PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TSC_G5_IO3 (AF3), USART1_TX (AF7)
30PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TSC_G5_IO4 (AF3), USART1_RX (AF7)
31BOOT0загрузка—
32VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 17питание цифровой части и линий ввода-вывода
VDDA/VREF+5питание аналоговой части, объединённое с опорным напряжением АЦП
VSS16, 32общий провод (земля)
NRST4сброс, активный уровень — низкий
BOOT031выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F303K(6-8)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F303K6STM32F303K6Tx32 КБ12 КБ
STM32F303K8STM32F303K8Tx64 КБ12 КБ

Линейка STM32F303, семейство STM32F3, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F303K8.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F301K6, STM32F301K8STM32F30132 из 32выводы совпадают полностьютолько у этого: ADC2, CAN, DAC1, DAC2, SPI1, TIM3, TIM7; только у него: DAC, I2C2, I2C3, I2S2, I2S3, SPI2, SPI3; ОЗУ 12 и 16 КБ
STM32F334K4, STM32F334K6, STM32F334K8STM32F33432 из 32выводы совпадают полностьютолько у него: HRTIM1
STM32F030K6STM32F0x0 Value Line31 из 325: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP2, COMP4, DAC1, DAC2, OPAMP2, TIM15, TIM2, TIM6, TIM7, TSC, USART2; только у него: ADC, TIM14; частота до 72 и 48 МГц; флеш-память до 64 и 32 КБ; ОЗУ 12 и 4 КБ
STM32F031K6STM32F0x131 из 325: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP2, COMP4, DAC1, DAC2, OPAMP2, TIM15, TIM6, TIM7, TSC, USART2; только у него: ADC, I2S1, TIM14; частота до 72 и 48 МГц; флеш-память до 64 и 32 КБ; ОЗУ 12 и 4 КБ
STM32F051K4STM32F0x131 из 325: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP4, DAC2, OPAMP2, TIM7, USART2; только у него: ADC, COMP1, HDMI_CEC, I2S1, TIM14; частота до 72 и 48 МГц; флеш-память до 64 и 16 КБ; ОЗУ 12 и 8 КБ
STM32F051K6STM32F0x131 из 325: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP4, DAC2, OPAMP2, TIM7; только у него: ADC, COMP1, HDMI_CEC, I2S1, TIM14; частота до 72 и 48 МГц; флеш-память до 64 и 32 КБ; ОЗУ 12 и 8 КБ
STM32F051K8STM32F0x131 из 325: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP4, DAC2, OPAMP2, TIM7; только у него: ADC, COMP1, HDMI_CEC, I2S1, TIM14; частота до 72 и 48 МГц; ОЗУ 12 и 8 КБ
STM32L010K8STM32L0x0 Value Line29 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP2, COMP4, DAC1, DAC2, IRTIM, OPAMP2, TIM1, TIM15, TIM16, TIM17, TIM3, TIM6, TIM7, TSC, USART1; только у него: ADC, LPTIM1, TIM21; частота до 72 и 32 МГц; ОЗУ 12 и 8 КБ
STM32L031K4, STM32L031K6STM32L0x129 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP4, DAC1, DAC2, IRTIM, OPAMP2, TIM1, TIM15, TIM16, TIM17, TIM3, TIM6, TIM7, TSC, USART1; только у него: ADC, COMP1, LPTIM1, LPUART1, TIM21, TIM22; частота до 72 и 32 МГц; флеш-память до 64 и 32 КБ; ОЗУ 12 и 8 КБ
STM32L041K6STM32L0x129 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP4, DAC1, DAC2, IRTIM, OPAMP2, TIM1, TIM15, TIM16, TIM17, TIM3, TIM6, TIM7, TSC, USART1; только у него: ADC, AES, COMP1, LPTIM1, LPUART1, TIM21, TIM22; частота до 72 и 32 МГц; флеш-память до 64 и 32 КБ; ОЗУ 12 и 8 КБ
STM32L051K6, STM32L051K8STM32L0x129 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP4, DAC1, DAC2, IRTIM, OPAMP2, TIM1, TIM15, TIM16, TIM17, TIM3, TIM7, TSC; только у него: ADC, COMP1, LPTIM1, TIM21, TIM22; частота до 72 и 32 МГц; ОЗУ 12 и 8 КБ
STM32L052K6, STM32L052K8STM32L0x229 из 322: PF0 → PC14; 3: PF1 → PC15; 5: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP4, DAC1, DAC2, IRTIM, OPAMP2, TIM1, TIM15, TIM16, TIM17, TIM3, TIM7; только у него: ADC, COMP1, DAC, LPTIM1, RNG, TIM21, TIM22, USB; частота до 72 и 32 МГц; ОЗУ 12 и 8 КБ

Частые вопросы

На каких выводах USART1 у STM32F303K6?

В корпусе LQFP32 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 29, AF7), USART1_RX — на PA10 (вывод 20, AF7) или PB7 (вывод 30, AF7).

Где у STM32F303K6 выводы SWD для программатора?

SWDIO — PA13 (вывод 23, AF0), SWCLK — PA14 (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F303K6?

I2C1_SCL — PA15 (вывод 25, AF4) или PB6 (вывод 29, AF4), I2C1_SDA — PA14 (вывод 24, AF4) или PB7 (вывод 30, AF4).

Сколько выводов ввода-вывода у STM32F303K6 в корпусе LQFP32?

25 из 32. Ещё 5 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F303K6 и STM32F303K8?

Объёмом памяти: STM32F303K6 — 32 КБ флеш-памяти и 12 КБ ОЗУ, STM32F303K8 — 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F303K6?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
