STM32F051R6 в корпусе LQFP64: распиновка

STM32F051R6 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 32 КБ флеш-памяти и 8 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 55 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
32 КБ
ОЗУ
8 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
55
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F051R6 в корпусе LQFP64, вид сверхуSTM32F051R6LQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: RCC_OSC_IN5PF0-OSC_INPF1-OSC_OUT — вывод 6: RCC_OSC_OUT6PF1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC_IN108PC0PC1 — вывод 9: ADC_IN119PC1PC2 — вывод 10: ADC_IN1210PC2PC3 — вывод 11: ADC_IN1311PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0 — вывод 14: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS14PA0PA1 — вывод 15: ADC_IN1, COMP1_INP, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC_IN2, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX16PA2PA3 — вывод 17: ADC_IN3, COMP2_INP, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX17PA3PF4 — вывод 1818PF4PF5 — вывод 1919PF5PA4 — вывод 20: ADC_IN4, COMP1_INM, COMP2_INM, DAC1_OUT1, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CK20PA4PA5 — вывод 21: ADC_IN5, CEC, COMP1_INM, COMP2_INM, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO221PA5PA6 — вывод 22: ADC_IN6, COMP1_OUT, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO322PA6PA7 — вывод 23: ADC_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO423PA7PC4 — вывод 24: ADC_IN1424PC4PC5 — вывод 25: ADC_IN15, TSC_G3_IO125PC5PB0 — вывод 26: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO226PB0PB1 — вывод 27: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO327PB1PB2 — вывод 28: TSC_G3_IO428PB2PB10 — вывод 29: CEC, TIM2_CH3, TSC_SYNC29PB10PB11 — вывод 30: TIM2_CH4, TSC_G6_IO130PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: SPI2_NSS, TIM1_BKIN, TSC_G6_IO233PB12PB13 — вывод 34: SPI2_SCK, TIM1_CH1N, TSC_G6_IO334PB13PB14 — вывод 35: SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO435PB14PB15 — вывод 36: RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N36PB15PC6 — вывод 37: TIM3_CH137PC6PC7 — вывод 38: TIM3_CH238PC7PC8 — вывод 39: TIM3_CH339PC8PC9 — вывод 40: DAC1_EXTI9, TIM3_CH440PC9PA8 — вывод 41: RCC_MCO, TIM1_CH1, USART1_CK41PA8PA9 — вывод 42: DAC1_EXTI9, TIM15_BKIN, TIM1_CH2, TSC_G4_IO1, USART1_TX42PA9PA10 — вывод 43: TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RX43PA10PA11 — вывод 44: COMP1_OUT, TIM1_CH4, TSC_G4_IO3, USART1_CTS44PA11PA12 — вывод 45: COMP2_OUT, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS45PA12PA13 — вывод 46: IR_OUT, SYS_SWDIO46PA13PF6 — вывод 4747PF6PF7 — вывод 4848PF7PA14 — вывод 49: SYS_SWCLK, USART2_TX49PA14PA15 — вывод 50: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX50PA15PC10 — вывод 5151PC10PC11 — вывод 5252PC11PC12 — вывод 5353PC12PD2 — вывод 54: TIM3_ETR54PD2PB3 — вывод 55: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO155PB3PB4 — вывод 56: I2S1_MCK, SPI1_MISO, TIM3_CH1, TSC_G5_IO256PB4PB5 — вывод 57: I2C1_SMBA, I2S1_SD, SPI1_MOSI, TIM16_BKIN, TIM3_CH257PB5PB6 — вывод 58: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CEC, I2C1_SCL, TIM16_CH1, TSC_SYNC61PB8PB9 — вывод 62: DAC1_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH162PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

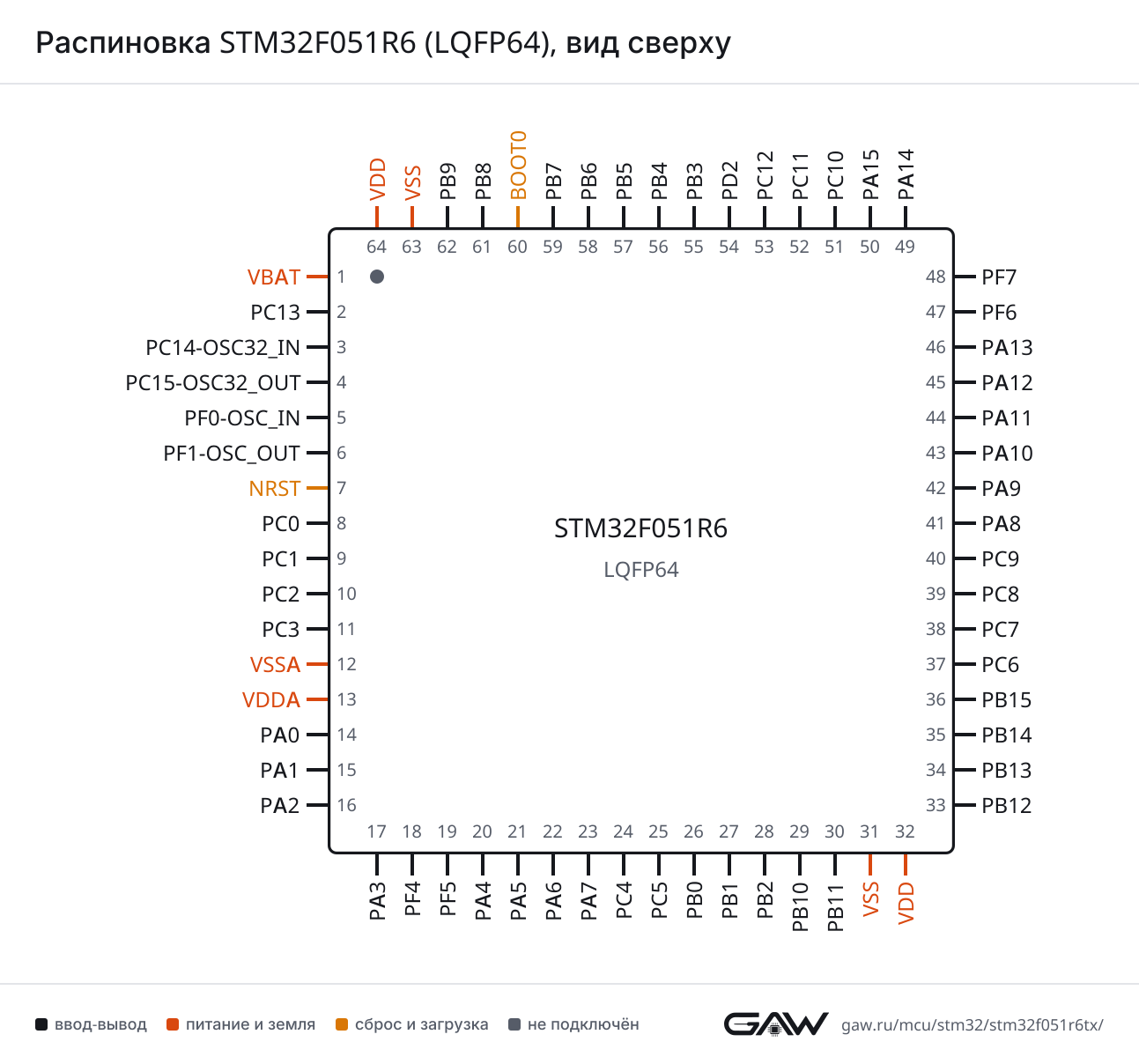

Распиновка STM32F051R6 (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1208 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF1)
CTSPA11 (44, AF1)
DEPA12 (45, AF1)
RTSPA12 (45, AF1)
RXPA10 (43, AF1), PB7 (59, AF0)
TXPA9 (42, AF1), PB6 (58, AF0)
USART2CKPA4 (20, AF1)
CTSPA0 (14, AF1)
DEPA1 (15, AF1)
RTSPA1 (15, AF1)
RXPA3 (17, AF1), PA15 (50, AF1)
TXPA2 (16, AF1), PA14 (49, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF0), PB4 (56, AF0)
MOSIPA7 (23, AF0), PB5 (57, AF0)
NSSPA4 (20, AF0), PA15 (50, AF0)
SCKPA5 (21, AF0), PB3 (55, AF0)
SPI2MISOPB14 (35, AF0)
MOSIPB15 (36, AF0)
NSSPB12 (33, AF0)
SCKPB13 (34, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (21, AF0), PB3 (55, AF0)
MCKPA6 (22, AF0), PB4 (56, AF0)
SDPA7 (23, AF0), PB5 (57, AF0)
WSPA4 (20, AF0), PA15 (50, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF1), PB8 (61, AF1)
SDAPB7 (59, AF1), PB9 (62, AF1)
SMBAPB5 (57, AF3)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (21, AF1), PB10 (29, AF0), PB8 (61, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (14, AF7), PA4 (20, AF7), PA5 (21, AF7)
INPPA1 (15, AF7)
OUTPA0 (14, AF7), PA6 (22, AF7), PA11 (44, AF7)
COMP2INMPA2 (16, AF7), PA4 (20, AF7), PA5 (21, AF7)
INPPA3 (17, AF7)
OUTPA2 (16, AF7), PA7 (23, AF7), PA12 (45, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF2), PB12 (33, AF2)
CH1PA8 (41, AF2)
CH1NPA7 (23, AF2), PB13 (34, AF2)
CH2PA9 (42, AF2)
CH2NPB0 (26, AF2), PB14 (35, AF2)
CH3PA10 (43, AF2)
CH3NPB1 (27, AF2), PB15 (36, AF2)
CH4PA11 (44, AF2)
ETRPA12 (45, AF2)
TIM2CH1PA0 (14, AF2), PA5 (21, AF2), PA15 (50, AF2)
CH2PA1 (15, AF2), PB3 (55, AF2)
CH3PA2 (16, AF2), PB10 (29, AF2)
CH4PA3 (17, AF2), PB11 (30, AF2)
ETRPA0 (14, AF2), PA5 (21, AF2), PA15 (50, AF2)
TIM3CH1PA6 (22, AF1), PC6 (37, AF0), PB4 (56, AF1)
CH2PA7 (23, AF1), PC7 (38, AF0), PB5 (57, AF1)
CH3PB0 (26, AF1), PC8 (39, AF0)
CH4PB1 (27, AF1), PC9 (40, AF0)
ETRPD2 (54, AF0)
TIM14CH1PA4 (20, AF4), PA7 (23, AF4), PB1 (27, AF0)
TIM15BKINPA9 (42, AF0)
CH1PA2 (16, AF0), PB14 (35, AF1)
CH1NPB15 (36, AF3)
CH2PA3 (17, AF0), PB15 (36, AF1)
TIM16BKINPB5 (57, AF2)
CH1PA6 (22, AF5), PB8 (61, AF2)
CH1NPB6 (58, AF2)
TIM17BKINPA10 (43, AF0)
CH1PA7 (23, AF5), PB9 (62, AF2)
CH1NPB7 (59, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPB15 (36, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (14, AF3)
G1_IO2PA1 (15, AF3)
G1_IO3PA2 (16, AF3)
G1_IO4PA3 (17, AF3)
G2_IO1PA4 (20, AF3)
G2_IO2PA5 (21, AF3)
G2_IO3PA6 (22, AF3)
G2_IO4PA7 (23, AF3)
G3_IO1PC5 (25)
G3_IO2PB0 (26, AF3)
G3_IO3PB1 (27, AF3)
G3_IO4PB2 (28, AF3)
G4_IO1PA9 (42, AF3)
G4_IO2PA10 (43, AF3)
G4_IO3PA11 (44, AF3)
G4_IO4PA12 (45, AF3)
G5_IO1PB3 (55, AF3)
G5_IO2PB4 (56, AF3)
G5_IO3PB6 (58, AF3)
G5_IO4PB7 (59, AF3)
G6_IO1PB11 (30, AF3)
G6_IO2PB12 (33, AF3)
G6_IO3PB13 (34, AF3)
G6_IO4PB14 (35, AF3)
SYNCPB10 (29, AF3), PB8 (61, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (49, AF0)
SWDIOPA13 (46)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (14, AF0)
SYS_WKUP1PA0 (14, AF0)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
5PF0-OSC_INввод-выводRCC_OSC_IN
6PF1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC_IN10
9PC1ввод-выводADC_IN11
10PC2ввод-выводADC_IN12
11PC3ввод-выводADC_IN13
12VSSAпитание—
13VDDAпитание—
14PA0ввод-выводADC_IN0, COMP1_INM (AF7), COMP1_OUT (AF7), RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1)
15PA1ввод-выводADC_IN1, COMP1_INP (AF7), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1)
16PA2ввод-выводADC_IN2, COMP2_INM (AF7), COMP2_OUT (AF7), TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
17PA3ввод-выводADC_IN3, COMP2_INP (AF7), TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
18PF4ввод-вывод—
19PF5ввод-вывод—
20PA4ввод-выводADC_IN4, COMP1_INM (AF7), COMP2_INM (AF7), DAC1_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1)
21PA5ввод-выводADC_IN5, CEC (AF1), COMP1_INM (AF7), COMP2_INM (AF7), I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
22PA6ввод-выводADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3)
23PA7ввод-выводADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
24PC4ввод-выводADC_IN14
25PC5ввод-выводADC_IN15, TSC_G3_IO1
26PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3)
27PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3)
28PB2ввод-выводTSC_G3_IO4 (AF3)
29PB10ввод-выводCEC (AF0), TIM2_CH3 (AF2), TSC_SYNC (AF3)
30PB11ввод-выводTIM2_CH4 (AF2), TSC_G6_IO1 (AF3)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводSPI2_NSS (AF0), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3)
34PB13ввод-выводSPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3)
35PB14ввод-выводSPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3)
36PB15ввод-выводRTC_REFIN (AF0), SPI2_MOSI (AF0), TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2)
37PC6ввод-выводTIM3_CH1 (AF0)
38PC7ввод-выводTIM3_CH2 (AF0)
39PC8ввод-выводTIM3_CH3 (AF0)
40PC9ввод-выводDAC1_EXTI9, TIM3_CH4 (AF0)
41PA8ввод-выводRCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
42PA9ввод-выводDAC1_EXTI9, TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
43PA10ввод-выводTIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
44PA11ввод-выводCOMP1_OUT (AF7), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1)
45PA12ввод-выводCOMP2_OUT (AF7), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1)
46PA13ввод-выводIR_OUT (AF1), SYS_SWDIO
47PF6ввод-вывод—
48PF7ввод-вывод—
49PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
50PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1)
51PC10ввод-вывод—
52PC11ввод-вывод—
53PC12ввод-вывод—
54PD2ввод-выводTIM3_ETR (AF0)
55PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3)
56PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3)
57PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1)
58PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
59PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0)
60BOOT0загрузка—
61PB8ввод-выводCEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
62PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF1), IR_OUT (AF0), TIM17_CH1 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD32, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS31, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F051R6Tx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F051R6STM32F051R6Tx32 КБ8 КБ

Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F051R4STM32F0x164 из 64выводы совпадают полностью
STM32F051R8STM32F0x164 из 64выводы совпадают полностью
STM32F071RBSTM32F0x160 из 6418: PF4 → VSS; 19: PF5 → VDD; 47: PF6 → VSS; 48: PF7 → VDDIO2
STM32F091RB, STM32F091RCSTM32F0x159 из 6418: PF4 → VSS; 19: PF5 → VDD; 47: PF6 → VSS; 48: PF7 → VDDIO2; 60: BOOT0 → PF11
STM32F030R8STM32F0x0 Value Line63 из 641: VBAT → VDD
STM32F058R8STM32F0x863 из 6428: PB2 → NPOR
STM32F072R8, STM32F072RBSTM32F0x260 из 6418: PF4 → VSS; 19: PF5 → VDD; 47: PF6 → VSS; 48: PF7 → VDDIO2
STM32F302R(D-E)TxSTM32F30260 из 6418: PF4 → VSS; 19: PF5 → VDD; 47: PF6 → VSS; 48: PF7 → VDD
STM32F303R(D-E)TxSTM32F30360 из 6418: PF4 → VSS; 19: PF5 → VDD; 47: PF6 → VSS; 48: PF7 → VDD
STM32F030RCSTM32F0x0 Value Line59 из 641: VBAT → VDD; 18: PF4 → VSS; 19: PF5 → VDD; 47: PF6 → VSS; 48: PF7 → VDD
STM32F070RBSTM32F0x0 Value Line59 из 641: VBAT → VDD; 18: PF4 → VSS; 19: PF5 → VDD; 47: PF6 → VSS; 48: PF7 → VDD
STM32F078RBSTM32F0x859 из 6418: PF4 → VSS; 19: PF5 → VDD; 28: PB2 → NPOR; 47: PF6 → VSS; 48: PF7 → VDDIO2

Частые вопросы

На каких выводах USART1 у STM32F051R6?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF1) или PB6 (вывод 58, AF0), USART1_RX — на PA10 (вывод 43, AF1) или PB7 (вывод 59, AF0).

Где у STM32F051R6 выводы SWD для программатора?

SWDIO — PA13 (вывод 46), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F051R6?

I2C1_SCL — PB6 (вывод 58, AF1) или PB8 (вывод 61, AF1), I2C1_SDA — PB7 (вывод 59, AF1) или PB9 (вывод 62, AF1).

Сколько выводов ввода-вывода у STM32F051R6 в корпусе LQFP64?

55 из 64. Ещё 7 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F051R6?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
