STM32F302ZD и STM32F302ZE в корпусе LQFP144: распиновка

STM32F302ZD и STM32F302ZE — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 384 и 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 115 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
384 и 512 КБ
ОЗУ
64 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
115
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F302ZD, STM32F302ZE в корпусе LQFP144, вид сверхуSTM32F302ZDSTM32F302ZELQFP144, вид сверхуPE2 — вывод 1: FMC_A23, SPI4_SCK, SYS_TRACECK, TIM3_CH1, TSC_G7_IO11PE2PE3 — вывод 2: FMC_A19, SPI4_NSS, SYS_TRACED0, TIM3_CH2, TSC_G7_IO22PE3PE4 — вывод 3: FMC_A20, SPI4_NSS, SYS_TRACED1, TIM3_CH3, TSC_G7_IO33PE4PE5 — вывод 4: FMC_A21, SPI4_MISO, SYS_TRACED2, TIM3_CH4, TSC_G7_IO44PE5PE6 — вывод 5: FMC_A22, RTC_TAMP3, SPI4_MOSI, SYS_TRACED3, SYS_WKUP35PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N7PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPH0 — вывод 10: FMC_A010PH0PH1 — вывод 11: FMC_A111PH1PF2 — вывод 12: ADC1_IN10, ADC2_IN10, FMC_A212PF2PF3 — вывод 13: FMC_A313PF3PF4 — вывод 14: ADC1_IN5, COMP1_OUT, FMC_A414PF4PF5 — вывод 15: FMC_A515PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: FMC_NIORD, I2C2_SCL, TIM4_CH4, USART3_DE, USART3_RTS18PF6PF7 — вывод 19: FMC_NREG19PF7PF8 — вывод 20: FMC_NIOWR20PF8PF9 — вывод 21: DAC1_EXTI9, FMC_CD, SPI2_SCK, TIM15_CH121PF9PF10 — вывод 22: FMC_INTR, SPI2_SCK, TIM15_CH222PF10PF0-OSC_IN — вывод 23: I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3N23PF0-OSC_INPF1-OSC_OUT — вывод 24: I2C2_SCL, I2S2_CK, RCC_OSC_OUT, SPI2_SCK24PF1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN6, ADC2_IN6, TIM1_CH126PC0PC1 — вывод 27: ADC1_IN7, ADC2_IN7, TIM1_CH227PC1PC2 — вывод 28: ADC1_IN8, ADC2_IN8, TIM1_CH328PC2PC3 — вывод 29: ADC1_IN9, ADC2_IN9, TIM1_BKIN2, TIM1_CH429PC3VSSA — вывод 3030VSSAVREF- — вывод 3131VREF-VREF+ — вывод 3232VREF+VDDA — вывод 3333VDDAPA0 — вывод 34: ADC1_IN1, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS34PA0PA1 — вывод 35: ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS35PA1PA2 — вывод 36: ADC1_IN3, COMP2_INM, COMP2_OUT, OPAMP1_VOUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX36PA2PA3 — вывод 37: ADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX37PA3VSS — вывод 3838VSSVDD — вывод 3939VDDPA4 — вывод 40: ADC2_IN1, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK40PA4PA5 — вывод 41: ADC2_IN2, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO241PA5PA6 — вывод 42: ADC2_IN3, COMP1_OUT, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO342PA6PA7 — вывод 43: ADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO443PA7PC4 — вывод 44: ADC2_IN5, TIM1_ETR, USART1_TX44PC4PC5 — вывод 45: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN, TSC_G3_IO1, USART1_RX45PC5PB0 — вывод 46: COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TIM3_CH3, TSC_G3_IO246PB0PB1 — вывод 47: COMP4_OUT, TIM1_CH3N, TIM3_CH4, TSC_G3_IO347PB1PB2 — вывод 48: ADC2_IN12, COMP4_INM, TSC_G3_IO448PB2PF11 — вывод 49: ADC1_EXTI11, ADC2_EXTI1149PF11PF12 — вывод 50: FMC_A650PF12VSS — вывод 5151VSSVDD — вывод 5252VDDPF13 — вывод 53: FMC_A753PF13PF14 — вывод 54: FMC_A854PF14PF15 — вывод 55: ADC1_EXTI15, ADC2_EXTI15, FMC_A955PF15PG0 — вывод 56: FMC_A1056PG0PG1 — вывод 57: FMC_A1157PG1PE7 — вывод 58: FMC_D4, FMC_DA4, TIM1_ETR58PE7PE8 — вывод 59: COMP4_INM, FMC_D5, FMC_DA5, TIM1_CH1N59PE8PE9 — вывод 60: DAC1_EXTI9, FMC_D6, FMC_DA6, TIM1_CH160PE9VSS — вывод 6161VSSVDD — вывод 6262VDDPE10 — вывод 63: FMC_D7, FMC_DA7, TIM1_CH2N63PE10PE11 — вывод 64: ADC1_EXTI11, ADC2_EXTI11, FMC_D8, FMC_DA8, SPI4_NSS, TIM1_CH264PE11PE12 — вывод 65: FMC_D9, FMC_DA9, SPI4_SCK, TIM1_CH3N65PE12PE13 — вывод 66: FMC_D10, FMC_DA10, SPI4_MISO, TIM1_CH366PE13PE14 — вывод 67: FMC_D11, FMC_DA11, SPI4_MOSI, TIM1_BKIN2, TIM1_CH467PE14PE15 — вывод 68: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, TIM1_BKIN, USART3_RX68PE15PB10 — вывод 69: TIM2_CH3, TSC_SYNC, USART3_TX69PB10PB11 — вывод 70: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, TIM2_CH4, TSC_G6_IO1, USART3_RX70PB11VSS — вывод 7171VSSVDD — вывод 7272VDDPB12 — вывод 73: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CK73PB12PB13 — вывод 74: I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS74PB13PB14 — вывод 75: I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS75PB14PB15 — вывод 76: ADC1_EXTI15, ADC2_EXTI15, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N76PB15PD8 — вывод 77: FMC_D13, FMC_DA13, USART3_TX77PD8PD9 — вывод 78: DAC1_EXTI9, FMC_D14, FMC_DA14, USART3_RX78PD9PD10 — вывод 79: COMP6_INM, FMC_D15, FMC_DA15, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, USART3_CTS80PD11PD12 — вывод 81: FMC_A17, FMC_ALE, TIM4_CH1, TSC_G8_IO1, USART3_DE, USART3_RTS81PD12PD13 — вывод 82: FMC_A18, TIM4_CH2, TSC_G8_IO282PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: FMC_D0, FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3, TSC_G8_IO385PD14PD15 — вывод 86: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, SPI2_NSS, TIM4_CH4, TSC_G8_IO486PD15PG2 — вывод 87: FMC_A1287PG2PG3 — вывод 88: FMC_A1388PG3PG4 — вывод 89: FMC_A1489PG4PG5 — вывод 90: FMC_A1590PG5PG6 — вывод 91: FMC_INT291PG6PG7 — вывод 92: FMC_INT392PG7PG8 — вывод 9393PG8VSS — вывод 9494VSSVDD — вывод 9595VDDPC6 — вывод 96: COMP6_OUT, I2S2_MCK, TIM3_CH196PC6PC7 — вывод 97: I2S3_MCK, TIM3_CH297PC7PC8 — вывод 98: TIM3_CH398PC8PC9 — вывод 99: DAC1_EXTI9, I2C3_SDA, I2S_CKIN, TIM3_CH499PC9PA8 — вывод 100: I2C2_SMBA, I2C3_SCL, I2S2_MCK, RCC_MCO, TIM1_CH1, TIM4_ETR, USART1_CK100PA8PA9 — вывод 101: DAC1_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX101PA9PA10 — вывод 102: COMP6_OUT, I2C2_SDA, I2S2_ext_SD, SPI2_MISO, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RX102PA10PA11 — вывод 103: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, COMP1_OUT, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USB_DM103PA11PA12 — вывод 104: CAN_TX, COMP2_OUT, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DP104PA12PA13 — вывод 105: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TSC_G4_IO3, USART3_CTS105PA13PH2 — вывод 106106PH2VSS — вывод 107107VSSVDD — вывод 108108VDDPA14 — вывод 109: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TX109PA14PA15 — вывод 110: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RX110PA15PC10 — вывод 111: I2S3_CK, SPI3_SCK, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD, SPI3_MISO, UART4_RX, USART3_RX112PC11PC12 — вывод 113: I2S3_SD, SPI3_MOSI, UART5_TX, USART3_CK113PC12PD0 — вывод 114: CAN_RX, FMC_D2, FMC_DA2114PD0PD1 — вывод 115: CAN_TX, FMC_D3, FMC_DA3115PD1PD2 — вывод 116: TIM3_ETR, UART5_RX116PD2PD3 — вывод 117: FMC_CLK, TIM2_CH1, TIM2_ETR, USART2_CTS117PD3PD4 — вывод 118: FMC_NOE, TIM2_CH2, USART2_DE, USART2_RTS118PD4PD5 — вывод 119: FMC_NWE, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: FMC_NWAIT, TIM2_CH4, USART2_RX122PD6PD7 — вывод 123: FMC_NCE2, FMC_NE1, TIM2_CH3, USART2_CK123PD7PG9 — вывод 124: DAC1_EXTI9, FMC_NCE3, FMC_NE2124PG9PG10 — вывод 125: FMC_NCE4_1, FMC_NE3125PG10PG11 — вывод 126: ADC1_EXTI11, ADC2_EXTI11, FMC_NCE4_2126PG11PG12 — вывод 127: FMC_NE4127PG12PG13 — вывод 128: FMC_A24128PG13PG14 — вывод 129: FMC_A25129PG14VSS — вывод 130130VSSVDD — вывод 131131VDDPG15 — вывод 132: ADC1_EXTI15, ADC2_EXTI15132PG15PB3 — вывод 133: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TSC_G5_IO1, USART2_TX133PB3PB4 — вывод 134: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RX134PB4PB5 — вывод 135: I2C1_SMBA, I2C3_SDA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, USART2_CK135PB5PB6 — вывод 136: I2C1_SCL, TIM16_CH1N, TIM4_CH1, TSC_G5_IO3, USART1_TX136PB6PB7 — вывод 137: FMC_NL, I2C1_SDA, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TSC_G5_IO4, USART1_RX137PB7BOOT0 — вывод 138138BOOT0PB8 — вывод 139: CAN_RX, COMP1_OUT, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TSC_SYNC, USART3_RX139PB8PB9 — вывод 140: CAN_TX, COMP2_OUT, DAC1_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, TIM4_CH4, USART3_TX140PB9PE0 — вывод 141: FMC_NBL0, TIM16_CH1, TIM4_ETR, USART1_TX141PE0PE1 — вывод 142: FMC_NBL1, TIM17_CH1, USART1_RX142PE1VSS — вывод 143143VSSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

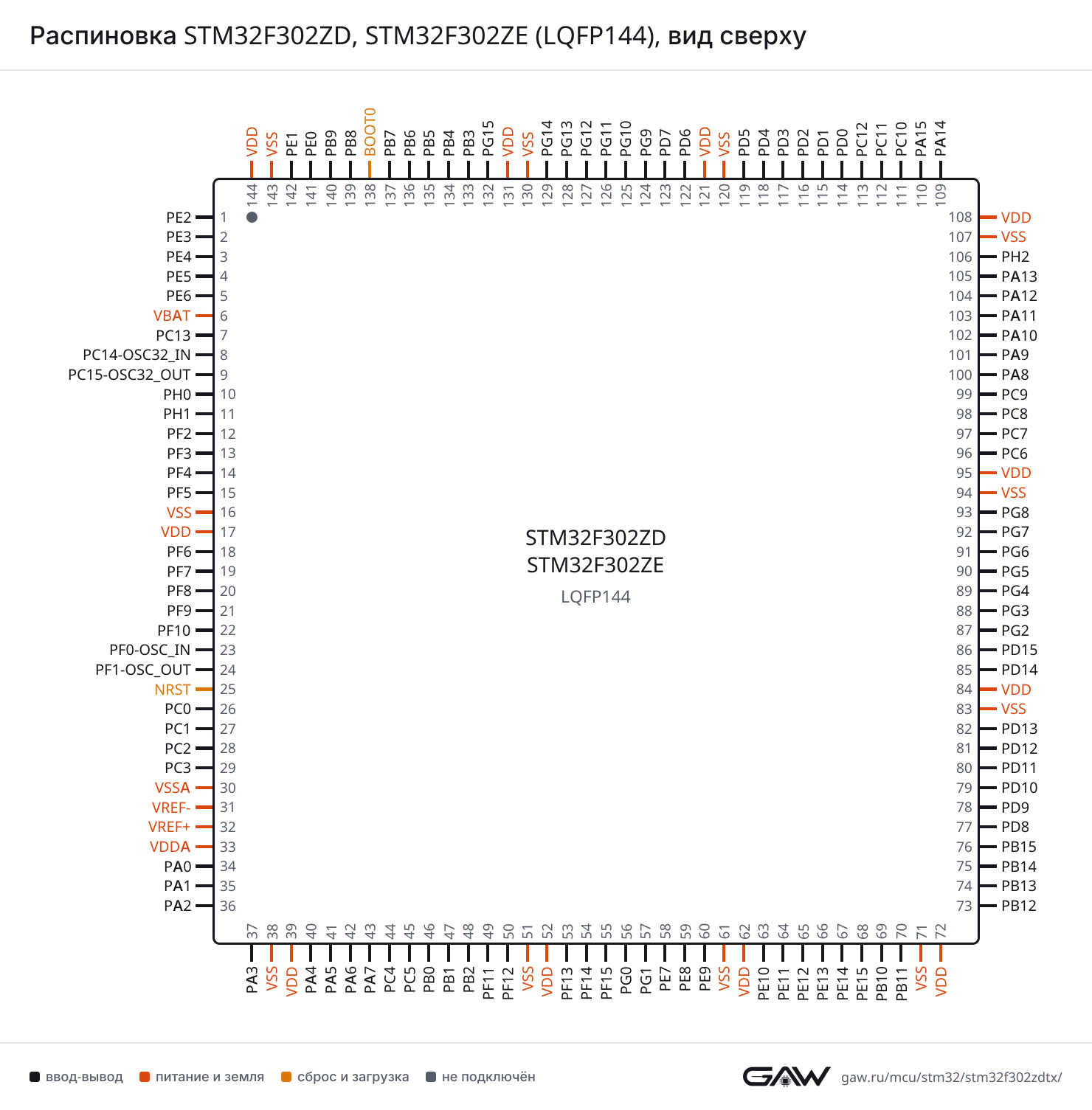

Распиновка STM32F302ZD, STM32F302ZE (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1480 × 1505 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7)
CTSPA11 (103, AF7)
DEPA12 (104, AF7)
RTSPA12 (104, AF7)
RXPC5 (45, AF7), PA10 (102, AF7), PB7 (137, AF7), PE1 (142, AF7)
TXPC4 (44, AF7), PA9 (101, AF7), PB6 (136, AF7), PE0 (141, AF7)
USART2CKPA4 (40, AF7), PD7 (123, AF7), PB5 (135, AF7)
CTSPA0 (34, AF7), PD3 (117, AF7)
DEPA1 (35, AF7), PD4 (118, AF7)
RTSPA1 (35, AF7), PD4 (118, AF7)
RXPA3 (37, AF7), PA15 (110, AF7), PD6 (122, AF7), PB4 (134, AF7)
TXPA2 (36, AF7), PA14 (109, AF7), PD5 (119, AF7), PB3 (133, AF7)
USART3CKPB12 (73, AF7), PD10 (79, AF7), PC12 (113, AF7)
CTSPB13 (74, AF7), PD11 (80, AF7), PA13 (105, AF7)
DEPF6 (18, AF7), PB14 (75, AF7), PD12 (81, AF7)
RTSPF6 (18, AF7), PB14 (75, AF7), PD12 (81, AF7)
RXPE15 (68, AF7), PB11 (70, AF7), PD9 (78, AF7), PC11 (112, AF7), PB8 (139, AF7)
TXPB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7), PB9 (140, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (112, AF5)
TXPC10 (111, AF5)
UART5RXPD2 (116, AF5)
TXPC12 (113, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (42, AF5), PB4 (134, AF5)
MOSIPA7 (43, AF5), PB5 (135, AF5)
NSSPA4 (40, AF5), PA15 (110, AF5)
SCKPA5 (41, AF5), PB3 (133, AF5)
SPI2MISOPB14 (75, AF5), PA10 (102, AF5)
MOSIPB15 (76, AF5), PA11 (103, AF5)
NSSPF0-OSC_IN (23, AF5), PB12 (73, AF5), PD15 (86, AF6)
SCKPF9 (21, AF5), PF10 (22, AF5), PF1-OSC_OUT (24, AF5), PB13 (74, AF5)
SPI3MISOPC11 (112, AF6), PB4 (134, AF6)
MOSIPC12 (113, AF6), PB5 (135, AF6)
NSSPA4 (40, AF6), PA15 (110, AF6)
SCKPC10 (111, AF6), PB3 (133, AF6)
SPI4MISOPE5 (4, AF5), PE13 (66, AF5)
MOSIPE6 (5, AF5), PE14 (67, AF5)
NSSPE3 (2, AF5), PE4 (3, AF5), PE11 (64, AF5)
SCKPE2 (1, AF5), PE12 (65, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (99, AF5), PA12 (104, AF5)
I2S2CKPF1-OSC_OUT (24, AF5), PB13 (74, AF5)
ext_SDPB14 (75, AF5), PA10 (102, AF5)
MCKPC6 (96, AF6), PA8 (100, AF5)
SDPB15 (76, AF5), PA11 (103, AF5)
WSPF0-OSC_IN (23, AF5), PB12 (73, AF5)
I2S3CKPC10 (111, AF6), PB3 (133, AF6)
ext_SDPC11 (112, AF6), PB4 (134, AF6)
MCKPC7 (97, AF6), PA9 (101, AF5)
SDPC12 (113, AF6), PB5 (135, AF6)
WSPA4 (40, AF6), PA15 (110, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (110, AF4), PB6 (136, AF4), PB8 (139, AF4)
SDAPA14 (109, AF4), PB7 (137, AF4), PB9 (140, AF4)
SMBAPB5 (135, AF4)
I2C2SCLPF6 (18, AF4), PF1-OSC_OUT (24, AF4), PA9 (101, AF4)
SDAPF0-OSC_IN (23, AF4), PA10 (102, AF4)
SMBAPB12 (73, AF4), PA8 (100, AF4)
I2C3SCLPA8 (100, AF3)
SDAPC9 (99, AF3), PB5 (135, AF8)
SMBAPA9 (101, AF2)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (103, AF9), PD0 (114, AF7), PB8 (139, AF9)
TXPA12 (104, AF9), PD1 (115, AF7), PB9 (140, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (103)
DPPA12 (104)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN1PA0 (34)
IN2PA1 (35)
IN3PA2 (36)
IN4PA3 (37)
IN5PF4 (14)
IN6PC0 (26)
IN7PC1 (27)
IN8PC2 (28)
IN9PC3 (29)
IN10PF2 (12)
IN14PB11 (70)
ADC2EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN1PA4 (40)
IN2PA5 (41)
IN3PA6 (42)
IN4PA7 (43)
IN5PC4 (44)
IN6PC0 (26)
IN7PC1 (27)
IN8PC2 (28)
IN9PC3 (29)
IN10PF2 (12)
IN11PC5 (45)
IN12PB2 (48)
IN14PB11 (70)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (140)
OUT1PA4 (40)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (34), PA4 (40), PA5 (41)
INPPA1 (35)
OUTPF4 (14, AF2), PA0 (34, AF8), PA6 (42, AF8), PA11 (103, AF8), PB8 (139, AF8)
COMP2INMPA2 (36), PA4 (40), PA5 (41)
INPPA7 (43)
OUTPA2 (36, AF8), PA12 (104, AF8), PB9 (140, AF8)
COMP4INMPA4 (40), PA5 (41), PB2 (48), PE8 (59)
INPPB0 (46)
OUTPB1 (47, AF8)
COMP6INMPA4 (40), PA5 (41), PB15 (76), PD10 (79)
INPPB11 (70)
OUTPC6 (96, AF7), PA10 (102, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (37), PC5 (45)
VINM_SECPA3 (37), PC5 (45)
VINPPA1 (35), PA3 (37), PA5 (41), PA7 (43)
VINP_SECPA1 (35), PA3 (37), PA5 (41), PA7 (43)
VOUTPA2 (36)
OPAMP2VINMPA5 (41), PC5 (45)
VINM_SECPA5 (41), PC5 (45)
VINPPA7 (43), PB0 (46), PB14 (75), PD14 (85)
VINP_SECPA7 (43), PB0 (46), PB14 (75), PD14 (85)
VOUTPA6 (42)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (42, AF6), PE15 (68, AF2), PB12 (73, AF6), PA14 (109, AF6), PA15 (110, AF9), PB8 (139, AF12)
BKIN2PC3 (29, AF6), PE14 (67, AF6), PA11 (103, AF12)
CH1PC0 (26, AF2), PE9 (60, AF2), PA8 (100, AF6)
CH1NPC13 (7, AF4), PA7 (43, AF6), PE8 (59, AF2), PB13 (74, AF6), PA11 (103, AF6)
CH2PC1 (27, AF2), PE11 (64, AF2), PA9 (101, AF6)
CH2NPB0 (46, AF6), PE10 (63, AF2), PB14 (75, AF6), PA12 (104, AF6)
CH3PC2 (28, AF2), PE13 (66, AF2), PA10 (102, AF6)
CH3NPF0-OSC_IN (23, AF6), PB1 (47, AF6), PE12 (65, AF2), PB15 (76, AF4)
CH4PC3 (29, AF2), PE14 (67, AF2), PA11 (103, AF11)
ETRPC4 (44, AF2), PE7 (58, AF2), PA12 (104, AF11)
TIM2CH1PA0 (34, AF1), PA5 (41, AF1), PA15 (110, AF1), PD3 (117, AF2)
CH2PA1 (35, AF1), PD4 (118, AF2), PB3 (133, AF1)
CH3PA2 (36, AF1), PB10 (69, AF1), PA9 (101, AF10), PD7 (123, AF2)
CH4PA3 (37, AF1), PB11 (70, AF1), PA10 (102, AF10), PD6 (122, AF2)
ETRPA0 (34, AF1), PA5 (41, AF1), PA15 (110, AF1), PD3 (117, AF2)
TIM3CH1PE2 (1, AF2), PA6 (42, AF2), PC6 (96, AF2), PB4 (134, AF2)
CH2PE3 (2, AF2), PA4 (40, AF2), PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2)
CH3PE4 (3, AF2), PB0 (46, AF2), PC8 (98, AF2)
CH4PE5 (4, AF2), PB1 (47, AF2), PC9 (99, AF2), PB7 (137, AF10)
ETRPD2 (116, AF2), PB3 (133, AF10)
TIM4CH1PD12 (81, AF2), PA11 (103, AF10), PB6 (136, AF2)
CH2PD13 (82, AF2), PA12 (104, AF10), PB7 (137, AF2)
CH3PD14 (85, AF2), PA13 (105, AF10), PB8 (139, AF2)
CH4PF6 (18, AF2), PD15 (86, AF2), PB9 (140, AF2)
ETRPA8 (100, AF10), PB3 (133, AF2), PE0 (141, AF2)
TIM15BKINPC5 (45, AF2), PA9 (101, AF9)
CH1PF9 (21, AF3), PA2 (36, AF9), PB14 (75, AF1)
CH1NPA1 (35, AF9), PB15 (76, AF2)
CH2PF10 (22, AF3), PA3 (37, AF9), PB15 (76, AF1)
TIM16BKINPB5 (135, AF1)
CH1PA6 (42, AF1), PA12 (104, AF1), PB4 (134, AF1), PB8 (139, AF1), PE0 (141, AF4)
CH1NPA13 (105, AF1), PB6 (136, AF1)
TIM17BKINPA10 (102, AF1), PB4 (134, AF10)
CH1PA7 (43, AF1), PB5 (135, AF10), PB9 (140, AF1), PE1 (142, AF4)
CH1NPB7 (137, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (7)
OUT_CALIBPC13 (7)
REFINPA1 (35, AF0), PB15 (76, AF0)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PH0 (10, AF12)
A1PH1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (50, AF12)
A7PF13 (53, AF12)
A8PF14 (54, AF12)
A9PF15 (55, AF12)
A10PG0 (56, AF12)
A11PG1 (57, AF12)
A12PG2 (87, AF12)
A13PG3 (88, AF12)
A14PG4 (89, AF12)
A15PG5 (90, AF12)
A16PD11 (80, AF12)
A17PD12 (81, AF12)
A18PD13 (82, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (128, AF12)
A25PG14 (129, AF12)
ALEPD12 (81)
CDPF9 (21, AF12)
CLEPD11 (80)
CLKPD3 (117, AF12)
D0PD14 (85, AF12)
D1PD15 (86, AF12)
D2PD0 (114, AF12)
D3PD1 (115, AF12)
D4PE7 (58, AF12)
D5PE8 (59, AF12)
D6PE9 (60, AF12)
D7PE10 (63, AF12)
D8PE11 (64, AF12)
D9PE12 (65, AF12)
D10PE13 (66, AF12)
D11PE14 (67, AF12)
D12PE15 (68, AF12)
D13PD8 (77, AF12)
D14PD9 (78, AF12)
D15PD10 (79, AF12)
DA0PD14 (85)
DA1PD15 (86)
DA2PD0 (114)
DA3PD1 (115)
DA4PE7 (58)
DA5PE8 (59)
DA6PE9 (60)
DA7PE10 (63)
DA8PE11 (64)
DA9PE12 (65)
DA10PE13 (66)
DA11PE14 (67)
DA12PE15 (68)
DA13PD8 (77)
DA14PD9 (78)
DA15PD10 (79)
INT2PG6 (91, AF12)
INT3PG7 (92, AF12)
INTRPF10 (22, AF12)
NBL0PE0 (141, AF12)
NBL1PE1 (142, AF12)
NCE2PD7 (123, AF12)
NCE3PG9 (124, AF12)
NCE4_1PG10 (125, AF12)
NCE4_2PG11 (126, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PG12 (127, AF12)
NIORDPF6 (18, AF12)
NIOWRPF8 (20, AF12)
NLPB7 (137, AF12)
NOEPD4 (118, AF12)
NREGPF7 (19, AF12)
NWAITPD6 (122, AF12)
NWEPD5 (119, AF12)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (34, AF3)
G1_IO2PA1 (35, AF3)
G1_IO3PA2 (36, AF3)
G1_IO4PA3 (37, AF3)
G2_IO1PA4 (40, AF3)
G2_IO2PA5 (41, AF3)
G2_IO3PA6 (42, AF3)
G2_IO4PA7 (43, AF3)
G3_IO1PC5 (45, AF3)
G3_IO2PB0 (46, AF3)
G3_IO3PB1 (47, AF3)
G3_IO4PB2 (48, AF3)
G4_IO1PA9 (101, AF3)
G4_IO2PA10 (102, AF3)
G4_IO3PA13 (105, AF3)
G4_IO4PA14 (109, AF3)
G5_IO1PB3 (133, AF3)
G5_IO2PB4 (134, AF3)
G5_IO3PB6 (136, AF3)
G5_IO4PB7 (137, AF3)
G6_IO1PB11 (70, AF3)
G6_IO2PB12 (73, AF3)
G6_IO3PB13 (74, AF3)
G6_IO4PB14 (75, AF3)
G7_IO1PE2 (1, AF3)
G7_IO2PE3 (2, AF3)
G7_IO3PE4 (3, AF3)
G7_IO4PE5 (4, AF3)
G8_IO1PD12 (81, AF3)
G8_IO2PD13 (82, AF3)
G8_IO3PD14 (85, AF3)
G8_IO4PD15 (86, AF3)
SYNCPB10 (69, AF3), PA15 (110, AF3), PB8 (139, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (109, AF0)
JTDIPA15 (110, AF0)
JTDO-TRACESWOPB3 (133, AF0)
JTMS-SWDIOPA13 (105, AF0)
NJTRSTPB4 (134, AF0)
TRACECKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (100, AF0)
OSC_INPF0-OSC_IN (23)
OSC_OUTPF1-OSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP2PA0 (34)
RTC_TAMP3PE6 (5)
SYS_WKUP1PA0 (34)
SYS_WKUP2PC13 (7)
SYS_WKUP3PE6 (5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFMC_A23 (AF12), SPI4_SCK (AF5), SYS_TRACECK (AF0), TIM3_CH1 (AF2), TSC_G7_IO1 (AF3)
2PE3ввод-выводFMC_A19 (AF12), SPI4_NSS (AF5), SYS_TRACED0 (AF0), TIM3_CH2 (AF2), TSC_G7_IO2 (AF3)
3PE4ввод-выводFMC_A20 (AF12), SPI4_NSS (AF5), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TSC_G7_IO3 (AF3)
4PE5ввод-выводFMC_A21 (AF12), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM3_CH4 (AF2), TSC_G7_IO4 (AF3)
5PE6ввод-выводFMC_A22 (AF12), RTC_TAMP3, SPI4_MOSI (AF5), SYS_TRACED3 (AF0), SYS_WKUP3
6VBATпитание—
7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
10PH0ввод-выводFMC_A0 (AF12)
11PH1ввод-выводFMC_A1 (AF12)
12PF2ввод-выводADC1_IN10, ADC2_IN10, FMC_A2 (AF12)
13PF3ввод-выводFMC_A3 (AF12)
14PF4ввод-выводADC1_IN5, COMP1_OUT (AF2), FMC_A4 (AF12)
15PF5ввод-выводFMC_A5 (AF12)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводFMC_NIORD (AF12), I2C2_SCL (AF4), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
19PF7ввод-выводFMC_NREG (AF12)
20PF8ввод-выводFMC_NIOWR (AF12)
21PF9ввод-выводDAC1_EXTI9, FMC_CD (AF12), SPI2_SCK (AF5), TIM15_CH1 (AF3)
22PF10ввод-выводFMC_INTR (AF12), SPI2_SCK (AF5), TIM15_CH2 (AF3)
23PF0-OSC_INввод-выводI2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
24PF1-OSC_OUTввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
25NRSTсброс—
26PC0ввод-выводADC1_IN6, ADC2_IN6, TIM1_CH1 (AF2)
27PC1ввод-выводADC1_IN7, ADC2_IN7, TIM1_CH2 (AF2)
28PC2ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH3 (AF2)
29PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
30VSSAпитание—
31VREF-питание—
32VREF+питание—
33VDDAпитание—
34PA0ввод-выводADC1_IN1, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
35PA1ввод-выводADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
36PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
37PA3ввод-выводADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
38VSSпитание—
39VDDпитание—
40PA4ввод-выводADC2_IN1, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
41PA5ввод-выводADC2_IN2, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
42PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
43PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
44PC4ввод-выводADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7)
45PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7)
46PB0ввод-выводCOMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
47PB1ввод-выводCOMP4_OUT (AF8), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
48PB2ввод-выводADC2_IN12, COMP4_INM, TSC_G3_IO4 (AF3)
49PF11ввод-выводADC1_EXTI11, ADC2_EXTI11
50PF12ввод-выводFMC_A6 (AF12)
51VSSпитание—
52VDDпитание—
53PF13ввод-выводFMC_A7 (AF12)
54PF14ввод-выводFMC_A8 (AF12)
55PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A9 (AF12)
56PG0ввод-выводFMC_A10 (AF12)
57PG1ввод-выводFMC_A11 (AF12)
58PE7ввод-выводFMC_D4 (AF12), FMC_DA4, TIM1_ETR (AF2)
59PE8ввод-выводCOMP4_INM, FMC_D5 (AF12), FMC_DA5, TIM1_CH1N (AF2)
60PE9ввод-выводDAC1_EXTI9, FMC_D6 (AF12), FMC_DA6, TIM1_CH1 (AF2)
61VSSпитание—
62VDDпитание—
63PE10ввод-выводFMC_D7 (AF12), FMC_DA7, TIM1_CH2N (AF2)
64PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8, SPI4_NSS (AF5), TIM1_CH2 (AF2)
65PE12ввод-выводFMC_D9 (AF12), FMC_DA9, SPI4_SCK (AF5), TIM1_CH3N (AF2)
66PE13ввод-выводFMC_D10 (AF12), FMC_DA10, SPI4_MISO (AF5), TIM1_CH3 (AF2)
67PE14ввод-выводFMC_D11 (AF12), FMC_DA11, SPI4_MOSI (AF5), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
68PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12, TIM1_BKIN (AF2), USART3_RX (AF7)
69PB10ввод-выводTIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
70PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
71VSSпитание—
72VDDпитание—
73PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
74PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
75PB14ввод-выводI2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
76PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
77PD8ввод-выводFMC_D13 (AF12), FMC_DA13, USART3_TX (AF7)
78PD9ввод-выводDAC1_EXTI9, FMC_D14 (AF12), FMC_DA14, USART3_RX (AF7)
79PD10ввод-выводCOMP6_INM, FMC_D15 (AF12), FMC_DA15, USART3_CK (AF7)
80PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, USART3_CTS (AF7)
81PD12ввод-выводFMC_A17 (AF12), FMC_ALE, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
82PD13ввод-выводFMC_A18 (AF12), TIM4_CH2 (AF2), TSC_G8_IO2 (AF3)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводFMC_D0 (AF12), FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3)
86PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1, SPI2_NSS (AF6), TIM4_CH4 (AF2), TSC_G8_IO4 (AF3)
87PG2ввод-выводFMC_A12 (AF12)
88PG3ввод-выводFMC_A13 (AF12)
89PG4ввод-выводFMC_A14 (AF12)
90PG5ввод-выводFMC_A15 (AF12)
91PG6ввод-выводFMC_INT2 (AF12)
92PG7ввод-выводFMC_INT3 (AF12)
93PG8ввод-вывод—
94VSSпитание—
95VDDпитание—
96PC6ввод-выводCOMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2)
97PC7ввод-выводI2S3_MCK (AF6), TIM3_CH2 (AF2)
98PC8ввод-выводTIM3_CH3 (AF2)
99PC9ввод-выводDAC1_EXTI9, I2C3_SDA (AF3), I2S_CKIN (AF5), TIM3_CH4 (AF2)
100PA8ввод-выводI2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
101PA9ввод-выводDAC1_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
102PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
103PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USB_DM
104PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
105PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
106PH2ввод-вывод—
107VSSпитание—
108VDDпитание—
109PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
110PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
111PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), UART4_TX (AF5), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), UART4_RX (AF5), USART3_RX (AF7)
113PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), UART5_TX (AF5), USART3_CK (AF7)
114PD0ввод-выводCAN_RX (AF7), FMC_D2 (AF12), FMC_DA2
115PD1ввод-выводCAN_TX (AF7), FMC_D3 (AF12), FMC_DA3
116PD2ввод-выводTIM3_ETR (AF2), UART5_RX (AF5)
117PD3ввод-выводFMC_CLK (AF12), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF7)
118PD4ввод-выводFMC_NOE (AF12), TIM2_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
119PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводFMC_NWAIT (AF12), TIM2_CH4 (AF2), USART2_RX (AF7)
123PD7ввод-выводFMC_NCE2 (AF12), FMC_NE1 (AF12), TIM2_CH3 (AF2), USART2_CK (AF7)
124PG9ввод-выводDAC1_EXTI9, FMC_NCE3 (AF12), FMC_NE2 (AF12)
125PG10ввод-выводFMC_NCE4_1 (AF12), FMC_NE3 (AF12)
126PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_NCE4_2 (AF12)
127PG12ввод-выводFMC_NE4 (AF12)
128PG13ввод-выводFMC_A24 (AF12)
129PG14ввод-выводFMC_A25 (AF12)
130VSSпитание—
131VDDпитание—
132PG15ввод-выводADC1_EXTI15, ADC2_EXTI15
133PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TSC_G5_IO1 (AF3), USART2_TX (AF7)
134PB4ввод-выводI2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
135PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7)
136PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF7)
137PB7ввод-выводFMC_NL (AF12), I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF7)
138BOOT0загрузка—
139PB8ввод-выводCAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TSC_SYNC (AF3), USART3_RX (AF7)
140PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), USART3_TX (AF7)
141PE0ввод-выводFMC_NBL0 (AF12), TIM16_CH1 (AF4), TIM4_ETR (AF2), USART1_TX (AF7)
142PE1ввод-выводFMC_NBL1 (AF12), TIM17_CH1 (AF4), USART1_RX (AF7)
143VSSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD17, 39, 52, 62, 72, 84, 95, 108, 121, 131, 144питание цифровой части и линий ввода-вывода
VDDA33питание аналоговой части: АЦП, ЦАП, генераторы
VREF-31нижнее опорное напряжение АЦП
VREF+32верхнее опорное напряжение АЦП и ЦАП
VSS16, 38, 51, 61, 71, 83, 94, 107, 120, 130, 143общий провод (земля)
VSSA30общий провод аналоговой части
NRST25сброс, активный уровень — низкий
BOOT0138выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F302Z(D-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F302ZDSTM32F302ZDTx384 КБ64 КБ
STM32F302ZESTM32F302ZETx512 КБ64 КБ

Линейка STM32F302, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F303ZD, STM32F303ZESTM32F303144 из 144выводы совпадают полностью
STM32F100ZC, STM32F100ZD, STM32F100ZESTM32F100 Value Line139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NC
STM32F101ZC, STM32F101ZD, STM32F101ZESTM32F101139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NC
STM32F101ZF, STM32F101ZGSTM32F101139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NC
STM32F103ZC, STM32F103ZD, STM32F103ZESTM32F103139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NC
STM32F103ZF, STM32F103ZGSTM32F103139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NC
STM32L151ZCSTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1
STM32L151ZDSTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1
STM32L151ZESTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1
STM32L152ZCSTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1
STM32L152ZDSTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1
STM32L152ZESTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1

Частые вопросы

На каких выводах USART1 у STM32F302ZD?

В корпусе LQFP144 сигнал USART1_TX выведен на PC4 (вывод 44, AF7) или PA9 (вывод 101, AF7) или PB6 (вывод 136, AF7) или PE0 (вывод 141, AF7), USART1_RX — на PC5 (вывод 45, AF7) или PA10 (вывод 102, AF7) или PB7 (вывод 137, AF7) или PE1 (вывод 142, AF7).

Где у STM32F302ZD выводы SWD для программатора?

SWDIO — PA13 (вывод 105, AF0), SWCLK — PA14 (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F302ZD?

I2C1_SCL — PA15 (вывод 110, AF4) или PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PA14 (вывод 109, AF4) или PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).

Сколько выводов ввода-вывода у STM32F302ZD в корпусе LQFP144?

115 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F302ZD и STM32F302ZE?

Объёмом памяти: STM32F302ZD — 384 КБ флеш-памяти и 64 КБ ОЗУ, STM32F302ZE — 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F302ZD?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
