STM32F303ZD и STM32F303ZE в корпусе LQFP144: распиновка

STM32F303ZD и STM32F303ZE — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 384 и 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 115 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
384 и 512 КБ
ОЗУ
64 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
115
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F303ZD, STM32F303ZE в корпусе LQFP144, вид сверхуSTM32F303ZDSTM32F303ZELQFP144, вид сверхуPE2 — вывод 1: ADC3_EXTI2, ADC4_EXTI2, FMC_A23, SPI4_SCK, SYS_TRACECK, TIM20_CH1, TIM3_CH1, TSC_G7_IO11PE2PE3 — вывод 2: FMC_A19, SPI4_NSS, SYS_TRACED0, TIM20_CH2, TIM3_CH2, TSC_G7_IO22PE3PE4 — вывод 3: FMC_A20, SPI4_NSS, SYS_TRACED1, TIM20_CH1N, TIM3_CH3, TSC_G7_IO33PE4PE5 — вывод 4: FMC_A21, SPI4_MISO, SYS_TRACED2, TIM20_CH2N, TIM3_CH4, TSC_G7_IO44PE5PE6 — вывод 5: FMC_A22, RTC_TAMP3, SPI4_MOSI, SYS_TRACED3, SYS_WKUP3, TIM20_CH3N5PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N7PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPH0 — вывод 10: FMC_A0, TIM20_CH110PH0PH1 — вывод 11: FMC_A1, TIM20_CH211PH1PF2 — вывод 12: ADC1_IN10, ADC2_IN10, ADC3_EXTI2, ADC4_EXTI2, FMC_A2, TIM20_CH312PF2PF3 — вывод 13: FMC_A3, TIM20_CH413PF3PF4 — вывод 14: ADC1_IN5, COMP1_OUT, FMC_A4, TIM20_CH1N14PF4PF5 — вывод 15: FMC_A5, TIM20_CH2N15PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: FMC_NIORD, I2C2_SCL, TIM4_CH4, USART3_DE, USART3_RTS18PF6PF7 — вывод 19: FMC_NREG, TIM20_BKIN19PF7PF8 — вывод 20: FMC_NIOWR, TIM20_BKIN220PF8PF9 — вывод 21: DAC1_EXTI9, FMC_CD, SPI2_SCK, TIM15_CH1, TIM20_BKIN21PF9PF10 — вывод 22: FMC_INTR, SPI2_SCK, TIM15_CH2, TIM20_BKIN222PF10PF0-OSC_IN — вывод 23: I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3N23PF0-OSC_INPF1-OSC_OUT — вывод 24: I2C2_SCL, I2S2_CK, RCC_OSC_OUT, SPI2_SCK24PF1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN6, ADC2_IN6, COMP7_INM, TIM1_CH126PC0PC1 — вывод 27: ADC1_IN7, ADC2_IN7, COMP7_INP, TIM1_CH227PC1PC2 — вывод 28: ADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT, TIM1_CH328PC2PC3 — вывод 29: ADC1_IN9, ADC2_IN9, TIM1_BKIN2, TIM1_CH429PC3VSSA — вывод 3030VSSAVREF- — вывод 3131VREF-VREF+ — вывод 3232VREF+VDDA — вывод 3333VDDAPA0 — вывод 34: ADC1_IN1, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM8_BKIN, TIM8_ETR, TSC_G1_IO1, USART2_CTS34PA0PA1 — вывод 35: ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS35PA1PA2 — вывод 36: ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT, OPAMP1_VOUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX36PA2PA3 — вывод 37: ADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX37PA3VSS — вывод 3838VSSVDD — вывод 3939VDDPA4 — вывод 40: ADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT1, I2S3_WS, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS, SPI3_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK40PA4PA5 — вывод 41: ADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO241PA5PA6 — вывод 42: ADC2_IN3, COMP1_OUT, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, TSC_G2_IO342PA6PA7 — вывод 43: ADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, TSC_G2_IO443PA7PC4 — вывод 44: ADC2_IN5, TIM1_ETR, USART1_TX44PC4PC5 — вывод 45: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN, TSC_G3_IO1, USART1_RX45PC5PB0 — вывод 46: ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, TSC_G3_IO246PB0PB1 — вывод 47: ADC3_IN1, COMP4_OUT, OPAMP3_VOUT, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, TSC_G3_IO347PB1PB2 — вывод 48: ADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, COMP4_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, TSC_G3_IO448PB2PF11 — вывод 49: ADC1_EXTI11, ADC2_EXTI11, TIM20_ETR49PF11PF12 — вывод 50: FMC_A6, TIM20_CH150PF12VSS — вывод 5151VSSVDD — вывод 5252VDDPF13 — вывод 53: FMC_A7, TIM20_CH253PF13PF14 — вывод 54: FMC_A8, TIM20_CH354PF14PF15 — вывод 55: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, FMC_A9, TIM20_CH455PF15PG0 — вывод 56: FMC_A10, TIM20_CH1N56PG0PG1 — вывод 57: FMC_A11, TIM20_CH2N57PG1PE7 — вывод 58: ADC3_IN13, FMC_D4, FMC_DA4, TIM1_ETR58PE7PE8 — вывод 59: ADC3_IN6, ADC4_IN6, COMP4_INM, FMC_D5, FMC_DA5, TIM1_CH1N59PE8PE9 — вывод 60: ADC3_IN2, DAC1_EXTI9, FMC_D6, FMC_DA6, TIM1_CH160PE9VSS — вывод 6161VSSVDD — вывод 6262VDDPE10 — вывод 63: ADC3_IN14, FMC_D7, FMC_DA7, TIM1_CH2N63PE10PE11 — вывод 64: ADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, FMC_D8, FMC_DA8, SPI4_NSS, TIM1_CH264PE11PE12 — вывод 65: ADC3_IN16, FMC_D9, FMC_DA9, SPI4_SCK, TIM1_CH3N65PE12PE13 — вывод 66: ADC3_IN3, FMC_D10, FMC_DA10, SPI4_MISO, TIM1_CH366PE13PE14 — вывод 67: ADC4_IN1, FMC_D11, FMC_DA11, SPI4_MOSI, TIM1_BKIN2, TIM1_CH467PE14PE15 — вывод 68: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN2, FMC_D12, FMC_DA12, TIM1_BKIN, USART3_RX68PE15PB10 — вывод 69: COMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3, TSC_SYNC, USART3_TX69PB10PB11 — вывод 70: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4, TSC_G6_IO1, USART3_RX70PB11VSS — вывод 7171VSSVDD — вывод 7272VDDPB12 — вывод 73: ADC4_IN3, COMP3_INM, I2C2_SMBA, I2S2_WS, OPAMP4_VOUT, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CK73PB12PB13 — вывод 74: ADC3_IN5, COMP5_INP, I2S2_CK, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS74PB13PB14 — вывод 75: ADC4_IN4, COMP3_INP, I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS75PB14PB15 — вывод 76: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N76PB15PD8 — вывод 77: ADC4_IN12, FMC_D13, FMC_DA13, OPAMP4_VINM, OPAMP4_VINM_SEC, USART3_TX77PD8PD9 — вывод 78: ADC4_IN13, DAC1_EXTI9, FMC_D14, FMC_DA14, USART3_RX78PD9PD10 — вывод 79: ADC3_IN7, ADC4_IN7, COMP6_INM, FMC_D15, FMC_DA15, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, FMC_A16, FMC_CLE, OPAMP4_VINP, OPAMP4_VINP_SEC, USART3_CTS80PD11PD12 — вывод 81: ADC3_IN9, ADC4_IN9, FMC_A17, FMC_ALE, TIM4_CH1, TSC_G8_IO1, USART3_DE, USART3_RTS81PD12PD13 — вывод 82: ADC3_IN10, ADC4_IN10, COMP5_INM, FMC_A18, TIM4_CH2, TSC_G8_IO282PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: ADC3_IN11, ADC4_IN11, FMC_D0, FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3, TSC_G8_IO385PD14PD15 — вывод 86: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, COMP3_INM, FMC_D1, FMC_DA1, SPI2_NSS, TIM4_CH4, TSC_G8_IO486PD15PG2 — вывод 87: ADC3_EXTI2, ADC4_EXTI2, FMC_A12, TIM20_CH3N87PG2PG3 — вывод 88: FMC_A13, TIM20_BKIN88PG3PG4 — вывод 89: FMC_A14, TIM20_BKIN289PG4PG5 — вывод 90: FMC_A15, TIM20_ETR90PG5PG6 — вывод 91: FMC_INT291PG6PG7 — вывод 92: FMC_INT392PG7PG8 — вывод 9393PG8VSS — вывод 9494VSSVDD — вывод 9595VDDPC6 — вывод 96: COMP6_OUT, I2S2_MCK, TIM3_CH1, TIM8_CH196PC6PC7 — вывод 97: COMP5_OUT, I2S3_MCK, TIM3_CH2, TIM8_CH297PC7PC8 — вывод 98: COMP3_OUT, TIM3_CH3, TIM8_CH398PC8PC9 — вывод 99: DAC1_EXTI9, I2C3_SDA, I2S_CKIN, TIM3_CH4, TIM8_BKIN2, TIM8_CH499PC9PA8 — вывод 100: COMP3_OUT, I2C2_SMBA, I2C3_SCL, I2S2_MCK, RCC_MCO, TIM1_CH1, TIM4_ETR, USART1_CK100PA8PA9 — вывод 101: COMP5_OUT, DAC1_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX101PA9PA10 — вывод 102: COMP6_OUT, I2C2_SDA, I2S2_ext_SD, SPI2_MISO, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, TSC_G4_IO2, USART1_RX102PA10PA11 — вывод 103: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, COMP1_OUT, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USB_DM103PA11PA12 — вывод 104: CAN_TX, COMP2_OUT, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DP104PA12PA13 — вывод 105: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TSC_G4_IO3, USART3_CTS105PA13PH2 — вывод 106: ADC3_EXTI2, ADC4_EXTI2106PH2VSS — вывод 107107VSSVDD — вывод 108108VDDPA14 — вывод 109: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, TSC_G4_IO4, USART2_TX109PA14PA15 — вывод 110: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TIM8_CH1, TSC_SYNC, USART2_RX110PA15PC10 — вывод 111: I2S3_CK, SPI3_SCK, TIM8_CH1N, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD, SPI3_MISO, TIM8_CH2N, UART4_RX, USART3_RX112PC11PC12 — вывод 113: I2S3_SD, SPI3_MOSI, TIM8_CH3N, UART5_TX, USART3_CK113PC12PD0 — вывод 114: CAN_RX, FMC_D2, FMC_DA2114PD0PD1 — вывод 115: CAN_TX, FMC_D3, FMC_DA3, TIM8_BKIN2, TIM8_CH4115PD1PD2 — вывод 116: ADC3_EXTI2, ADC4_EXTI2, TIM3_ETR, TIM8_BKIN, UART5_RX116PD2PD3 — вывод 117: FMC_CLK, TIM2_CH1, TIM2_ETR, USART2_CTS117PD3PD4 — вывод 118: FMC_NOE, TIM2_CH2, USART2_DE, USART2_RTS118PD4PD5 — вывод 119: FMC_NWE, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: FMC_NWAIT, TIM2_CH4, USART2_RX122PD6PD7 — вывод 123: FMC_NCE2, FMC_NE1, TIM2_CH3, USART2_CK123PD7PG9 — вывод 124: DAC1_EXTI9, FMC_NCE3, FMC_NE2124PG9PG10 — вывод 125: FMC_NCE4_1, FMC_NE3125PG10PG11 — вывод 126: ADC1_EXTI11, ADC2_EXTI11, FMC_NCE4_2126PG11PG12 — вывод 127: FMC_NE4127PG12PG13 — вывод 128: FMC_A24128PG13PG14 — вывод 129: FMC_A25129PG14VSS — вывод 130130VSSVDD — вывод 131131VDDPG15 — вывод 132: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15132PG15PB3 — вывод 133: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, TSC_G5_IO1, USART2_TX133PB3PB4 — вывод 134: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, TSC_G5_IO2, USART2_RX134PB4PB5 — вывод 135: I2C1_SMBA, I2C3_SDA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, USART2_CK135PB5PB6 — вывод 136: I2C1_SCL, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, TSC_G5_IO3, USART1_TX136PB6PB7 — вывод 137: FMC_NL, I2C1_SDA, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, TSC_G5_IO4, USART1_RX137PB7BOOT0 — вывод 138138BOOT0PB8 — вывод 139: CAN_RX, COMP1_OUT, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, TSC_SYNC, USART3_RX139PB8PB9 — вывод 140: CAN_TX, COMP2_OUT, DAC1_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, TIM4_CH4, TIM8_CH3, USART3_TX140PB9PE0 — вывод 141: FMC_NBL0, TIM16_CH1, TIM20_ETR, TIM4_ETR, USART1_TX141PE0PE1 — вывод 142: FMC_NBL1, TIM17_CH1, TIM20_CH4, USART1_RX142PE1VSS — вывод 143143VSSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

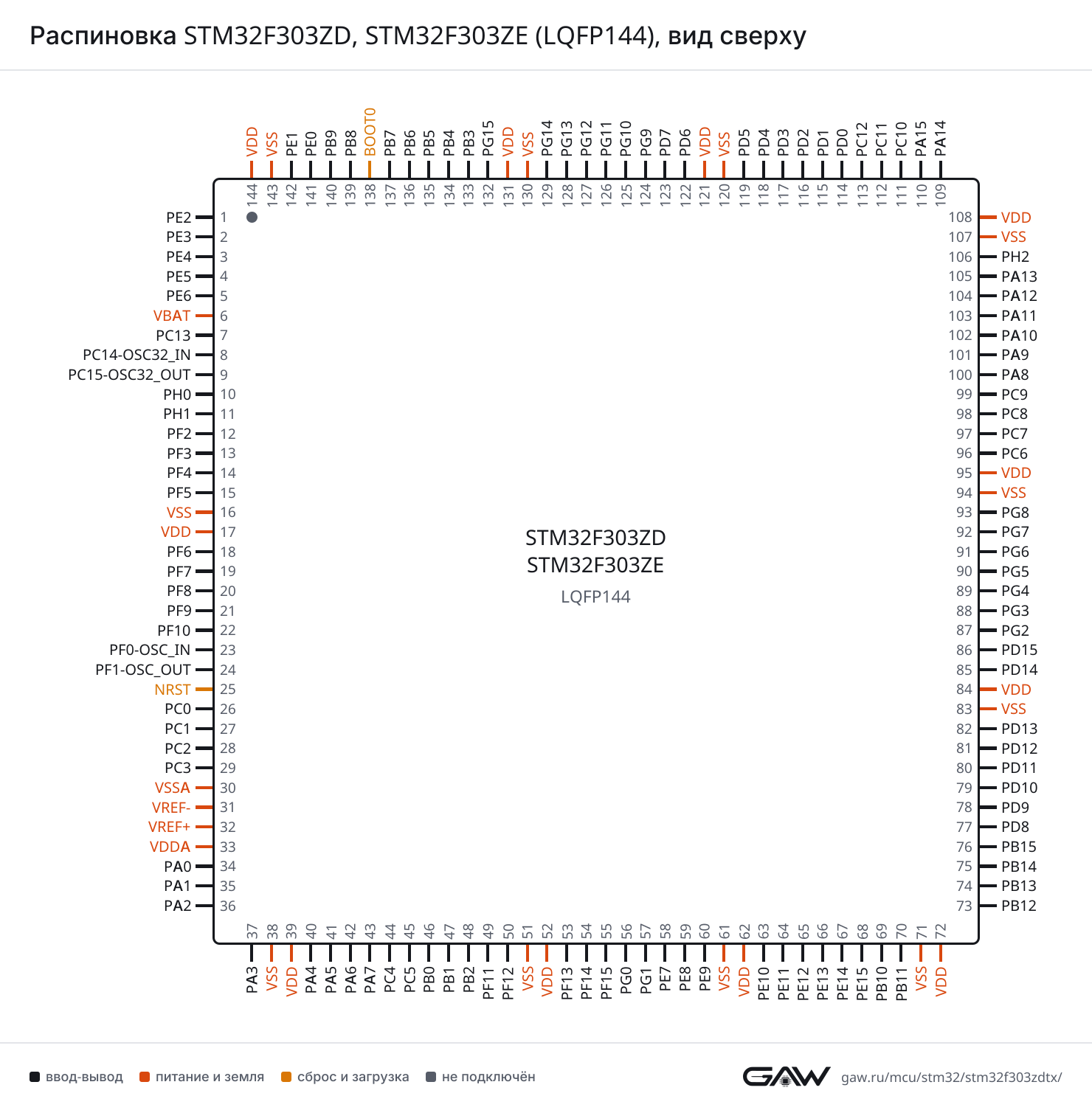

Распиновка STM32F303ZD, STM32F303ZE (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1480 × 1505 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7)
CTSPA11 (103, AF7)
DEPA12 (104, AF7)
RTSPA12 (104, AF7)
RXPC5 (45, AF7), PA10 (102, AF7), PB7 (137, AF7), PE1 (142, AF7)
TXPC4 (44, AF7), PA9 (101, AF7), PB6 (136, AF7), PE0 (141, AF7)
USART2CKPA4 (40, AF7), PD7 (123, AF7), PB5 (135, AF7)
CTSPA0 (34, AF7), PD3 (117, AF7)
DEPA1 (35, AF7), PD4 (118, AF7)
RTSPA1 (35, AF7), PD4 (118, AF7)
RXPA3 (37, AF7), PA15 (110, AF7), PD6 (122, AF7), PB4 (134, AF7)
TXPA2 (36, AF7), PA14 (109, AF7), PD5 (119, AF7), PB3 (133, AF7)
USART3CKPB12 (73, AF7), PD10 (79, AF7), PC12 (113, AF7)
CTSPB13 (74, AF7), PD11 (80, AF7), PA13 (105, AF7)
DEPF6 (18, AF7), PB14 (75, AF7), PD12 (81, AF7)
RTSPF6 (18, AF7), PB14 (75, AF7), PD12 (81, AF7)
RXPE15 (68, AF7), PB11 (70, AF7), PD9 (78, AF7), PC11 (112, AF7), PB8 (139, AF7)
TXPB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7), PB9 (140, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (112, AF5)
TXPC10 (111, AF5)
UART5RXPD2 (116, AF5)
TXPC12 (113, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (42, AF5), PB4 (134, AF5)
MOSIPA7 (43, AF5), PB5 (135, AF5)
NSSPA4 (40, AF5), PA15 (110, AF5)
SCKPA5 (41, AF5), PB3 (133, AF5)
SPI2MISOPB14 (75, AF5), PA10 (102, AF5)
MOSIPB15 (76, AF5), PA11 (103, AF5)
NSSPF0-OSC_IN (23, AF5), PB12 (73, AF5), PD15 (86, AF6)
SCKPF9 (21, AF5), PF10 (22, AF5), PF1-OSC_OUT (24, AF5), PB13 (74, AF5)
SPI3MISOPC11 (112, AF6), PB4 (134, AF6)
MOSIPC12 (113, AF6), PB5 (135, AF6)
NSSPA4 (40, AF6), PA15 (110, AF6)
SCKPC10 (111, AF6), PB3 (133, AF6)
SPI4MISOPE5 (4, AF5), PE13 (66, AF5)
MOSIPE6 (5, AF5), PE14 (67, AF5)
NSSPE3 (2, AF5), PE4 (3, AF5), PE11 (64, AF5)
SCKPE2 (1, AF5), PE12 (65, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (99, AF5), PA12 (104, AF5)
I2S2CKPF1-OSC_OUT (24, AF5), PB13 (74, AF5)
ext_SDPB14 (75, AF5), PA10 (102, AF5)
MCKPC6 (96, AF6), PA8 (100, AF5)
SDPB15 (76, AF5), PA11 (103, AF5)
WSPF0-OSC_IN (23, AF5), PB12 (73, AF5)
I2S3CKPC10 (111, AF6), PB3 (133, AF6)
ext_SDPC11 (112, AF6), PB4 (134, AF6)
MCKPC7 (97, AF6), PA9 (101, AF5)
SDPC12 (113, AF6), PB5 (135, AF6)
WSPA4 (40, AF6), PA15 (110, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (110, AF4), PB6 (136, AF4), PB8 (139, AF4)
SDAPA14 (109, AF4), PB7 (137, AF4), PB9 (140, AF4)
SMBAPB5 (135, AF4)
I2C2SCLPF6 (18, AF4), PF1-OSC_OUT (24, AF4), PA9 (101, AF4)
SDAPF0-OSC_IN (23, AF4), PA10 (102, AF4)
SMBAPB12 (73, AF4), PA8 (100, AF4)
I2C3SCLPA8 (100, AF3)
SDAPC9 (99, AF3), PB5 (135, AF8)
SMBAPA9 (101, AF2)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (103, AF9), PD0 (114, AF7), PB8 (139, AF9)
TXPA12 (104, AF9), PD1 (115, AF7), PB9 (140, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (103)
DPPA12 (104)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN1PA0 (34)
IN2PA1 (35)
IN3PA2 (36)
IN4PA3 (37)
IN5PF4 (14)
IN6PC0 (26)
IN7PC1 (27)
IN8PC2 (28)
IN9PC3 (29)
IN10PF2 (12)
IN14PB11 (70)
ADC2EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN1PA4 (40)
IN2PA5 (41)
IN3PA6 (42)
IN4PA7 (43)
IN5PC4 (44)
IN6PC0 (26)
IN7PC1 (27)
IN8PC2 (28)
IN9PC3 (29)
IN10PF2 (12)
IN11PC5 (45)
IN12PB2 (48)
IN14PB11 (70)
ADC3EXTI2PE2 (1), PF2 (12), PC2 (28), PA2 (36), PB2 (48), PG2 (87), PH2 (106), PD2 (116)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN1PB1 (47)
IN2PE9 (60)
IN3PE13 (66)
IN5PB13 (74)
IN6PE8 (59)
IN7PD10 (79)
IN8PD11 (80)
IN9PD12 (81)
IN10PD13 (82)
IN11PD14 (85)
IN12PB0 (46)
IN13PE7 (58)
IN14PE10 (63)
IN15PE11 (64)
IN16PE12 (65)
ADC4EXTI2PE2 (1), PF2 (12), PC2 (28), PA2 (36), PB2 (48), PG2 (87), PH2 (106), PD2 (116)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN1PE14 (67)
IN2PE15 (68)
IN3PB12 (73)
IN4PB14 (75)
IN5PB15 (76)
IN6PE8 (59)
IN7PD10 (79)
IN8PD11 (80)
IN9PD12 (81)
IN10PD13 (82)
IN11PD14 (85)
IN12PD8 (77)
IN13PD9 (78)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (140)
OUT1PA4 (40)
OUT2PA5 (41)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (34), PA4 (40), PA5 (41)
INPPA1 (35)
OUTPF4 (14, AF2), PA0 (34, AF8), PA6 (42, AF8), PA11 (103, AF8), PB8 (139, AF8)
COMP2INMPA2 (36), PA4 (40), PA5 (41)
INPPA7 (43)
OUTPA2 (36, AF8), PA12 (104, AF8), PB9 (140, AF8)
COMP3INMPA4 (40), PA5 (41), PB12 (73), PD15 (86)
INPPB14 (75)
OUTPC8 (98, AF7), PA8 (100, AF8)
COMP4INMPA4 (40), PA5 (41), PB2 (48), PE8 (59)
INPPB0 (46)
OUTPB1 (47, AF8)
COMP5INMPA4 (40), PA5 (41), PB10 (69), PD13 (82)
INPPB13 (74)
OUTPC7 (97, AF7), PA9 (101, AF8)
COMP6INMPA4 (40), PA5 (41), PB15 (76), PD10 (79)
INPPB11 (70)
OUTPC6 (96, AF7), PA10 (102, AF8)
COMP7INMPC0 (26), PA4 (40), PA5 (41)
INPPC1 (27)
OUTPC2 (28, AF3)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (37), PC5 (45)
VINM_SECPA3 (37), PC5 (45)
VINPPA1 (35), PA3 (37), PA5 (41), PA7 (43)
VINP_SECPA1 (35), PA3 (37), PA5 (41), PA7 (43)
VOUTPA2 (36)
OPAMP2VINMPA5 (41), PC5 (45)
VINM_SECPA5 (41), PC5 (45)
VINPPA7 (43), PB0 (46), PB14 (75), PD14 (85)
VINP_SECPA7 (43), PB0 (46), PB14 (75), PD14 (85)
VOUTPA6 (42)
OPAMP3VINMPB2 (48), PB10 (69)
VINM_SECPB2 (48), PB10 (69)
VINPPA1 (35), PA5 (41), PB0 (46), PB13 (74)
VINP_SECPA1 (35), PA5 (41), PB0 (46), PB13 (74)
VOUTPB1 (47)
OPAMP4VINMPB10 (69), PD8 (77)
VINM_SECPB10 (69), PD8 (77)
VINPPA4 (40), PB11 (70), PB13 (74), PD11 (80)
VINP_SECPA4 (40), PB11 (70), PB13 (74), PD11 (80)
VOUTPB12 (73)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (42, AF6), PE15 (68, AF2), PB12 (73, AF6), PA14 (109, AF6), PA15 (110, AF9), PB8 (139, AF12)
BKIN2PC3 (29, AF6), PE14 (67, AF6), PA11 (103, AF12)
CH1PC0 (26, AF2), PE9 (60, AF2), PA8 (100, AF6)
CH1NPC13 (7, AF4), PA7 (43, AF6), PE8 (59, AF2), PB13 (74, AF6), PA11 (103, AF6)
CH2PC1 (27, AF2), PE11 (64, AF2), PA9 (101, AF6)
CH2NPB0 (46, AF6), PE10 (63, AF2), PB14 (75, AF6), PA12 (104, AF6)
CH3PC2 (28, AF2), PE13 (66, AF2), PA10 (102, AF6)
CH3NPF0-OSC_IN (23, AF6), PB1 (47, AF6), PE12 (65, AF2), PB15 (76, AF4)
CH4PC3 (29, AF2), PE14 (67, AF2), PA11 (103, AF11)
ETRPC4 (44, AF2), PE7 (58, AF2), PA12 (104, AF11)
TIM2CH1PA0 (34, AF1), PA5 (41, AF1), PA15 (110, AF1), PD3 (117, AF2)
CH2PA1 (35, AF1), PD4 (118, AF2), PB3 (133, AF1)
CH3PA2 (36, AF1), PB10 (69, AF1), PA9 (101, AF10), PD7 (123, AF2)
CH4PA3 (37, AF1), PB11 (70, AF1), PA10 (102, AF10), PD6 (122, AF2)
ETRPA0 (34, AF1), PA5 (41, AF1), PA15 (110, AF1), PD3 (117, AF2)
TIM3CH1PE2 (1, AF2), PA6 (42, AF2), PC6 (96, AF2), PB4 (134, AF2)
CH2PE3 (2, AF2), PA4 (40, AF2), PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2)
CH3PE4 (3, AF2), PB0 (46, AF2), PC8 (98, AF2)
CH4PE5 (4, AF2), PB1 (47, AF2), PC9 (99, AF2), PB7 (137, AF10)
ETRPD2 (116, AF2), PB3 (133, AF10)
TIM4CH1PD12 (81, AF2), PA11 (103, AF10), PB6 (136, AF2)
CH2PD13 (82, AF2), PA12 (104, AF10), PB7 (137, AF2)
CH3PD14 (85, AF2), PA13 (105, AF10), PB8 (139, AF2)
CH4PF6 (18, AF2), PD15 (86, AF2), PB9 (140, AF2)
ETRPA8 (100, AF10), PB3 (133, AF2), PE0 (141, AF2)
TIM8BKINPA0 (34, AF9), PA6 (42, AF4), PA10 (102, AF11), PD2 (116, AF4), PB7 (137, AF5)
BKIN2PC9 (99, AF6), PD1 (115, AF6), PB6 (136, AF10)
CH1PC6 (96, AF4), PA15 (110, AF2), PB6 (136, AF5)
CH1NPA7 (43, AF4), PC10 (111, AF4), PB3 (133, AF4)
CH2PC7 (97, AF4), PA14 (109, AF5), PB8 (139, AF10)
CH2NPB0 (46, AF4), PC11 (112, AF4), PB4 (134, AF4)
CH3PC8 (98, AF4), PB9 (140, AF10)
CH3NPB1 (47, AF4), PC12 (113, AF4), PB5 (135, AF3)
CH4PC9 (99, AF4), PD1 (115, AF4)
ETRPA0 (34, AF10), PB6 (136, AF6)
TIM15BKINPC5 (45, AF2), PA9 (101, AF9)
CH1PF9 (21, AF3), PA2 (36, AF9), PB14 (75, AF1)
CH1NPA1 (35, AF9), PB15 (76, AF2)
CH2PF10 (22, AF3), PA3 (37, AF9), PB15 (76, AF1)
TIM16BKINPB5 (135, AF1)
CH1PA6 (42, AF1), PA12 (104, AF1), PB4 (134, AF1), PB8 (139, AF1), PE0 (141, AF4)
CH1NPA13 (105, AF1), PB6 (136, AF1)
TIM17BKINPA10 (102, AF1), PB4 (134, AF10)
CH1PA7 (43, AF1), PB5 (135, AF10), PB9 (140, AF1), PE1 (142, AF4)
CH1NPB7 (137, AF1)
TIM20BKINPF7 (19, AF2), PF9 (21, AF2), PG3 (88, AF2)
BKIN2PF8 (20, AF2), PF10 (22, AF2), PG4 (89, AF2)
CH1PE2 (1, AF6), PH0 (10, AF2), PF12 (50, AF2)
CH1NPE4 (3, AF6), PF4 (14, AF3), PG0 (56, AF2)
CH2PE3 (2, AF6), PH1 (11, AF2), PF13 (53, AF2)
CH2NPE5 (4, AF6), PF5 (15, AF2), PG1 (57, AF2)
CH3PF2 (12, AF2), PF14 (54, AF2)
CH3NPE6 (5, AF6), PG2 (87, AF2)
CH4PF3 (13, AF2), PF15 (55, AF2), PE1 (142, AF6)
ETRPF11 (49, AF2), PG5 (90, AF2), PE0 (141, AF6)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (7)
OUT_CALIBPC13 (7)
REFINPA1 (35, AF0), PB15 (76, AF0)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PH0 (10, AF12)
A1PH1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (50, AF12)
A7PF13 (53, AF12)
A8PF14 (54, AF12)
A9PF15 (55, AF12)
A10PG0 (56, AF12)
A11PG1 (57, AF12)
A12PG2 (87, AF12)
A13PG3 (88, AF12)
A14PG4 (89, AF12)
A15PG5 (90, AF12)
A16PD11 (80, AF12)
A17PD12 (81, AF12)
A18PD13 (82, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (128, AF12)
A25PG14 (129, AF12)
ALEPD12 (81)
CDPF9 (21, AF12)
CLEPD11 (80)
CLKPD3 (117, AF12)
D0PD14 (85, AF12)
D1PD15 (86, AF12)
D2PD0 (114, AF12)
D3PD1 (115, AF12)
D4PE7 (58, AF12)
D5PE8 (59, AF12)
D6PE9 (60, AF12)
D7PE10 (63, AF12)
D8PE11 (64, AF12)
D9PE12 (65, AF12)
D10PE13 (66, AF12)
D11PE14 (67, AF12)
D12PE15 (68, AF12)
D13PD8 (77, AF12)
D14PD9 (78, AF12)
D15PD10 (79, AF12)
DA0PD14 (85)
DA1PD15 (86)
DA2PD0 (114)
DA3PD1 (115)
DA4PE7 (58)
DA5PE8 (59)
DA6PE9 (60)
DA7PE10 (63)
DA8PE11 (64)
DA9PE12 (65)
DA10PE13 (66)
DA11PE14 (67)
DA12PE15 (68)
DA13PD8 (77)
DA14PD9 (78)
DA15PD10 (79)
INT2PG6 (91, AF12)
INT3PG7 (92, AF12)
INTRPF10 (22, AF12)
NBL0PE0 (141, AF12)
NBL1PE1 (142, AF12)
NCE2PD7 (123, AF12)
NCE3PG9 (124, AF12)
NCE4_1PG10 (125, AF12)
NCE4_2PG11 (126, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PG12 (127, AF12)
NIORDPF6 (18, AF12)
NIOWRPF8 (20, AF12)
NLPB7 (137, AF12)
NOEPD4 (118, AF12)
NREGPF7 (19, AF12)
NWAITPD6 (122, AF12)
NWEPD5 (119, AF12)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (34, AF3)
G1_IO2PA1 (35, AF3)
G1_IO3PA2 (36, AF3)
G1_IO4PA3 (37, AF3)
G2_IO1PA4 (40, AF3)
G2_IO2PA5 (41, AF3)
G2_IO3PA6 (42, AF3)
G2_IO4PA7 (43, AF3)
G3_IO1PC5 (45, AF3)
G3_IO2PB0 (46, AF3)
G3_IO3PB1 (47, AF3)
G3_IO4PB2 (48, AF3)
G4_IO1PA9 (101, AF3)
G4_IO2PA10 (102, AF3)
G4_IO3PA13 (105, AF3)
G4_IO4PA14 (109, AF3)
G5_IO1PB3 (133, AF3)
G5_IO2PB4 (134, AF3)
G5_IO3PB6 (136, AF3)
G5_IO4PB7 (137, AF3)
G6_IO1PB11 (70, AF3)
G6_IO2PB12 (73, AF3)
G6_IO3PB13 (74, AF3)
G6_IO4PB14 (75, AF3)
G7_IO1PE2 (1, AF3)
G7_IO2PE3 (2, AF3)
G7_IO3PE4 (3, AF3)
G7_IO4PE5 (4, AF3)
G8_IO1PD12 (81, AF3)
G8_IO2PD13 (82, AF3)
G8_IO3PD14 (85, AF3)
G8_IO4PD15 (86, AF3)
SYNCPB10 (69, AF3), PA15 (110, AF3), PB8 (139, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (109, AF0)
JTDIPA15 (110, AF0)
JTDO-TRACESWOPB3 (133, AF0)
JTMS-SWDIOPA13 (105, AF0)
NJTRSTPB4 (134, AF0)
TRACECKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (100, AF0)
OSC_INPF0-OSC_IN (23)
OSC_OUTPF1-OSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP2PA0 (34)
RTC_TAMP3PE6 (5)
SYS_WKUP1PA0 (34)
SYS_WKUP2PC13 (7)
SYS_WKUP3PE6 (5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводADC3_EXTI2, ADC4_EXTI2, FMC_A23 (AF12), SPI4_SCK (AF5), SYS_TRACECK (AF0), TIM20_CH1 (AF6), TIM3_CH1 (AF2), TSC_G7_IO1 (AF3)
2PE3ввод-выводFMC_A19 (AF12), SPI4_NSS (AF5), SYS_TRACED0 (AF0), TIM20_CH2 (AF6), TIM3_CH2 (AF2), TSC_G7_IO2 (AF3)
3PE4ввод-выводFMC_A20 (AF12), SPI4_NSS (AF5), SYS_TRACED1 (AF0), TIM20_CH1N (AF6), TIM3_CH3 (AF2), TSC_G7_IO3 (AF3)
4PE5ввод-выводFMC_A21 (AF12), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM20_CH2N (AF6), TIM3_CH4 (AF2), TSC_G7_IO4 (AF3)
5PE6ввод-выводFMC_A22 (AF12), RTC_TAMP3, SPI4_MOSI (AF5), SYS_TRACED3 (AF0), SYS_WKUP3, TIM20_CH3N (AF6)
6VBATпитание—
7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
10PH0ввод-выводFMC_A0 (AF12), TIM20_CH1 (AF2)
11PH1ввод-выводFMC_A1 (AF12), TIM20_CH2 (AF2)
12PF2ввод-выводADC1_IN10, ADC2_IN10, ADC3_EXTI2, ADC4_EXTI2, FMC_A2 (AF12), TIM20_CH3 (AF2)
13PF3ввод-выводFMC_A3 (AF12), TIM20_CH4 (AF2)
14PF4ввод-выводADC1_IN5, COMP1_OUT (AF2), FMC_A4 (AF12), TIM20_CH1N (AF3)
15PF5ввод-выводFMC_A5 (AF12), TIM20_CH2N (AF2)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводFMC_NIORD (AF12), I2C2_SCL (AF4), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
19PF7ввод-выводFMC_NREG (AF12), TIM20_BKIN (AF2)
20PF8ввод-выводFMC_NIOWR (AF12), TIM20_BKIN2 (AF2)
21PF9ввод-выводDAC1_EXTI9, FMC_CD (AF12), SPI2_SCK (AF5), TIM15_CH1 (AF3), TIM20_BKIN (AF2)
22PF10ввод-выводFMC_INTR (AF12), SPI2_SCK (AF5), TIM15_CH2 (AF3), TIM20_BKIN2 (AF2)
23PF0-OSC_INввод-выводI2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
24PF1-OSC_OUTввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
25NRSTсброс—
26PC0ввод-выводADC1_IN6, ADC2_IN6, COMP7_INM, TIM1_CH1 (AF2)
27PC1ввод-выводADC1_IN7, ADC2_IN7, COMP7_INP, TIM1_CH2 (AF2)
28PC2ввод-выводADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT (AF3), TIM1_CH3 (AF2)
29PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
30VSSAпитание—
31VREF-питание—
32VREF+питание—
33VDDAпитание—
34PA0ввод-выводADC1_IN1, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_BKIN (AF9), TIM8_ETR (AF10), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
35PA1ввод-выводADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
36PA2ввод-выводADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
37PA3ввод-выводADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
38VSSпитание—
39VDDпитание—
40PA4ввод-выводADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT1, I2S3_WS (AF6), OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
41PA5ввод-выводADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
42PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4), TSC_G2_IO3 (AF3)
43PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), TSC_G2_IO4 (AF3)
44PC4ввод-выводADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7)
45PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7)
46PB0ввод-выводADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), TSC_G3_IO2 (AF3)
47PB1ввод-выводADC3_IN1, COMP4_OUT (AF8), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4), TSC_G3_IO3 (AF3)
48PB2ввод-выводADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, COMP4_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, TSC_G3_IO4 (AF3)
49PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, TIM20_ETR (AF2)
50PF12ввод-выводFMC_A6 (AF12), TIM20_CH1 (AF2)
51VSSпитание—
52VDDпитание—
53PF13ввод-выводFMC_A7 (AF12), TIM20_CH2 (AF2)
54PF14ввод-выводFMC_A8 (AF12), TIM20_CH3 (AF2)
55PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, FMC_A9 (AF12), TIM20_CH4 (AF2)
56PG0ввод-выводFMC_A10 (AF12), TIM20_CH1N (AF2)
57PG1ввод-выводFMC_A11 (AF12), TIM20_CH2N (AF2)
58PE7ввод-выводADC3_IN13, FMC_D4 (AF12), FMC_DA4, TIM1_ETR (AF2)
59PE8ввод-выводADC3_IN6, ADC4_IN6, COMP4_INM, FMC_D5 (AF12), FMC_DA5, TIM1_CH1N (AF2)
60PE9ввод-выводADC3_IN2, DAC1_EXTI9, FMC_D6 (AF12), FMC_DA6, TIM1_CH1 (AF2)
61VSSпитание—
62VDDпитание—
63PE10ввод-выводADC3_IN14, FMC_D7 (AF12), FMC_DA7, TIM1_CH2N (AF2)
64PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, FMC_D8 (AF12), FMC_DA8, SPI4_NSS (AF5), TIM1_CH2 (AF2)
65PE12ввод-выводADC3_IN16, FMC_D9 (AF12), FMC_DA9, SPI4_SCK (AF5), TIM1_CH3N (AF2)
66PE13ввод-выводADC3_IN3, FMC_D10 (AF12), FMC_DA10, SPI4_MISO (AF5), TIM1_CH3 (AF2)
67PE14ввод-выводADC4_IN1, FMC_D11 (AF12), FMC_DA11, SPI4_MOSI (AF5), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
68PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN2, FMC_D12 (AF12), FMC_DA12, TIM1_BKIN (AF2), USART3_RX (AF7)
69PB10ввод-выводCOMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
70PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
71VSSпитание—
72VDDпитание—
73PB12ввод-выводADC4_IN3, COMP3_INM, I2C2_SMBA (AF4), I2S2_WS (AF5), OPAMP4_VOUT, SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
74PB13ввод-выводADC3_IN5, COMP5_INP, I2S2_CK (AF5), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
75PB14ввод-выводADC4_IN4, COMP3_INP, I2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
76PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
77PD8ввод-выводADC4_IN12, FMC_D13 (AF12), FMC_DA13, OPAMP4_VINM, OPAMP4_VINM_SEC, USART3_TX (AF7)
78PD9ввод-выводADC4_IN13, DAC1_EXTI9, FMC_D14 (AF12), FMC_DA14, USART3_RX (AF7)
79PD10ввод-выводADC3_IN7, ADC4_IN7, COMP6_INM, FMC_D15 (AF12), FMC_DA15, USART3_CK (AF7)
80PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, FMC_A16 (AF12), FMC_CLE, OPAMP4_VINP, OPAMP4_VINP_SEC, USART3_CTS (AF7)
81PD12ввод-выводADC3_IN9, ADC4_IN9, FMC_A17 (AF12), FMC_ALE, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
82PD13ввод-выводADC3_IN10, ADC4_IN10, COMP5_INM, FMC_A18 (AF12), TIM4_CH2 (AF2), TSC_G8_IO2 (AF3)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводADC3_IN11, ADC4_IN11, FMC_D0 (AF12), FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3)
86PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, COMP3_INM, FMC_D1 (AF12), FMC_DA1, SPI2_NSS (AF6), TIM4_CH4 (AF2), TSC_G8_IO4 (AF3)
87PG2ввод-выводADC3_EXTI2, ADC4_EXTI2, FMC_A12 (AF12), TIM20_CH3N (AF2)
88PG3ввод-выводFMC_A13 (AF12), TIM20_BKIN (AF2)
89PG4ввод-выводFMC_A14 (AF12), TIM20_BKIN2 (AF2)
90PG5ввод-выводFMC_A15 (AF12), TIM20_ETR (AF2)
91PG6ввод-выводFMC_INT2 (AF12)
92PG7ввод-выводFMC_INT3 (AF12)
93PG8ввод-вывод—
94VSSпитание—
95VDDпитание—
96PC6ввод-выводCOMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
97PC7ввод-выводCOMP5_OUT (AF7), I2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4)
98PC8ввод-выводCOMP3_OUT (AF7), TIM3_CH3 (AF2), TIM8_CH3 (AF4)
99PC9ввод-выводDAC1_EXTI9, I2C3_SDA (AF3), I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
100PA8ввод-выводCOMP3_OUT (AF8), I2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
101PA9ввод-выводCOMP5_OUT (AF8), DAC1_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
102PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), TSC_G4_IO2 (AF3), USART1_RX (AF7)
103PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USB_DM
104PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
105PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
106PH2ввод-выводADC3_EXTI2, ADC4_EXTI2
107VSSпитание—
108VDDпитание—
109PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), TSC_G4_IO4 (AF3), USART2_TX (AF7)
110PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1 (AF2), TSC_SYNC (AF3), USART2_RX (AF7)
111PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7)
113PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIM8_CH3N (AF4), UART5_TX (AF5), USART3_CK (AF7)
114PD0ввод-выводCAN_RX (AF7), FMC_D2 (AF12), FMC_DA2
115PD1ввод-выводCAN_TX (AF7), FMC_D3 (AF12), FMC_DA3, TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
116PD2ввод-выводADC3_EXTI2, ADC4_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5)
117PD3ввод-выводFMC_CLK (AF12), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF7)
118PD4ввод-выводFMC_NOE (AF12), TIM2_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
119PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводFMC_NWAIT (AF12), TIM2_CH4 (AF2), USART2_RX (AF7)
123PD7ввод-выводFMC_NCE2 (AF12), FMC_NE1 (AF12), TIM2_CH3 (AF2), USART2_CK (AF7)
124PG9ввод-выводDAC1_EXTI9, FMC_NCE3 (AF12), FMC_NE2 (AF12)
125PG10ввод-выводFMC_NCE4_1 (AF12), FMC_NE3 (AF12)
126PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_NCE4_2 (AF12)
127PG12ввод-выводFMC_NE4 (AF12)
128PG13ввод-выводFMC_A24 (AF12)
129PG14ввод-выводFMC_A25 (AF12)
130VSSпитание—
131VDDпитание—
132PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15
133PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), TSC_G5_IO1 (AF3), USART2_TX (AF7)
134PB4ввод-выводI2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), TSC_G5_IO2 (AF3), USART2_RX (AF7)
135PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7)
136PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), TSC_G5_IO3 (AF3), USART1_TX (AF7)
137PB7ввод-выводFMC_NL (AF12), I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), TSC_G5_IO4 (AF3), USART1_RX (AF7)
138BOOT0загрузка—
139PB8ввод-выводCAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), TSC_SYNC (AF3), USART3_RX (AF7)
140PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), TIM8_CH3 (AF10), USART3_TX (AF7)
141PE0ввод-выводFMC_NBL0 (AF12), TIM16_CH1 (AF4), TIM20_ETR (AF6), TIM4_ETR (AF2), USART1_TX (AF7)
142PE1ввод-выводFMC_NBL1 (AF12), TIM17_CH1 (AF4), TIM20_CH4 (AF6), USART1_RX (AF7)
143VSSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD17, 39, 52, 62, 72, 84, 95, 108, 121, 131, 144питание цифровой части и линий ввода-вывода
VDDA33питание аналоговой части: АЦП, ЦАП, генераторы
VREF-31нижнее опорное напряжение АЦП
VREF+32верхнее опорное напряжение АЦП и ЦАП
VSS16, 38, 51, 61, 71, 83, 94, 107, 120, 130, 143общий провод (земля)
VSSA30общий провод аналоговой части
NRST25сброс, активный уровень — низкий
BOOT0138выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F303Z(D-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F303ZDSTM32F303ZDTx384 КБ64 КБ
STM32F303ZESTM32F303ZETx512 КБ64 КБ

Линейка STM32F303, семейство STM32F3, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F303ZE.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F302ZD, STM32F302ZESTM32F302144 из 144выводы совпадают полностьютолько у этого: ADC3, ADC4, COMP3, COMP5, COMP7, OPAMP3, OPAMP4, TIM20, TIM7, TIM8
STM32F100ZC, STM32F100ZD, STM32F100ZESTM32F100 Value Line139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC2, ADC3, ADC4, CAN, COMP1, COMP2, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, I2S2, I2S3, IRTIM, OPAMP1, OPAMP2, OPAMP3, OPAMP4, SPI4, TIM20, TIM8, TSC, USB; только у него: DAC, FSMC, HDMI_CEC, TIM12, TIM13, TIM14, TIM5; частота до 72 и 24 МГц; ОЗУ 64 и 32 КБ
STM32F101ZC, STM32F101ZD, STM32F101ZESTM32F101139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC2, ADC3, ADC4, CAN, COMP1, COMP2, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, I2S2, I2S3, IRTIM, OPAMP1, OPAMP2, OPAMP3, OPAMP4, SPI4, TIM1, TIM15, TIM16, TIM17, TIM20, TIM8, TSC, USB; только у него: DAC, FSMC, TIM5; частота до 72 и 36 МГц; ОЗУ 64 и 48 КБ
STM32F101ZF, STM32F101ZGSTM32F101139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC2, ADC3, ADC4, CAN, COMP1, COMP2, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, I2S2, I2S3, IRTIM, OPAMP1, OPAMP2, OPAMP3, OPAMP4, SPI4, TIM1, TIM15, TIM16, TIM17, TIM20, TIM8, TSC, USB; только у него: DAC, FSMC, TIM10, TIM11, TIM12, TIM13, TIM14, TIM5, TIM9; частота до 72 и 36 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 64 и 80 КБ
STM32F103ZC, STM32F103ZD, STM32F103ZESTM32F103139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC4, COMP1, COMP2, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, IRTIM, OPAMP1, OPAMP2, OPAMP3, OPAMP4, SPI4, TIM15, TIM16, TIM17, TIM20, TSC; только у него: DAC, FSMC, SDIO, TIM5
STM32F103ZF, STM32F103ZGSTM32F103139 из 14410: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → OSC_IN; 24: PF1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC4, COMP1, COMP2, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, IRTIM, OPAMP1, OPAMP2, OPAMP3, OPAMP4, SPI4, TIM15, TIM16, TIM17, TIM20, TSC; только у него: DAC, FSMC, SDIO, TIM10, TIM11, TIM12, TIM13, TIM14, TIM5, TIM9; флеш-память до 512 и 1024 КБ; ОЗУ 64 и 96 КБ
STM32L151ZCSTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1только у этого: ADC1, ADC2, ADC3, ADC4, CAN, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, IRTIM, OPAMP3, OPAMP4, SPI4, TIM1, TIM15, TIM16, TIM17, TIM20, TIM8, TSC, UART4, UART5; только у него: ADC, DAC, TIM10, TIM11, TIM5, TIM9; частота до 72 и 32 МГц; флеш-память до 512 и 256 КБ; ОЗУ 64 и 32 КБ
STM32L151ZDSTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1только у этого: ADC1, ADC2, ADC3, ADC4, CAN, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, IRTIM, OPAMP4, SPI4, TIM1, TIM15, TIM16, TIM17, TIM20, TIM8, TSC; только у него: ADC, DAC, FSMC, SDIO, TIM10, TIM11, TIM5, TIM9; частота до 72 и 32 МГц; флеш-память до 512 и 384 КБ; ОЗУ 64 и 48 КБ
STM32L151ZESTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1только у этого: ADC1, ADC2, ADC3, ADC4, CAN, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, IRTIM, OPAMP3, OPAMP4, SPI4, TIM1, TIM15, TIM16, TIM17, TIM20, TIM8, TSC; только у него: ADC, DAC, TIM10, TIM11, TIM5, TIM9; частота до 72 и 32 МГц; ОЗУ 64 и 80 КБ
STM32L152ZCSTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1только у этого: ADC1, ADC2, ADC3, ADC4, CAN, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, IRTIM, OPAMP3, OPAMP4, SPI4, TIM1, TIM15, TIM16, TIM17, TIM20, TIM8, TSC, UART4, UART5; только у него: ADC, DAC, LCD, TIM10, TIM11, TIM5, TIM9; частота до 72 и 32 МГц; флеш-память до 512 и 256 КБ; ОЗУ 64 и 32 КБ
STM32L152ZDSTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1только у этого: ADC1, ADC2, ADC3, ADC4, CAN, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, IRTIM, OPAMP4, SPI4, TIM1, TIM15, TIM16, TIM17, TIM20, TIM8, TSC; только у него: ADC, DAC, FSMC, LCD, SDIO, TIM10, TIM11, TIM5, TIM9; частота до 72 и 32 МГц; флеш-память до 512 и 384 КБ; ОЗУ 64 и 48 КБ
STM32L152ZESTM32L151/152139 из 1446: VBAT → VLCD; 10: PH0 → PF0; 11: PH1 → PF1; 23: PF0 → PH0; 24: PF1 → PH1только у этого: ADC1, ADC2, ADC3, ADC4, CAN, COMP3, COMP4, COMP5, COMP6, COMP7, DAC1, FMC, I2C3, IRTIM, OPAMP3, OPAMP4, SPI4, TIM1, TIM15, TIM16, TIM17, TIM20, TIM8, TSC; только у него: ADC, DAC, LCD, TIM10, TIM11, TIM5, TIM9; частота до 72 и 32 МГц; ОЗУ 64 и 80 КБ

Частые вопросы

На каких выводах USART1 у STM32F303ZD?

В корпусе LQFP144 сигнал USART1_TX выведен на PC4 (вывод 44, AF7) или PA9 (вывод 101, AF7) или PB6 (вывод 136, AF7) или PE0 (вывод 141, AF7), USART1_RX — на PC5 (вывод 45, AF7) или PA10 (вывод 102, AF7) или PB7 (вывод 137, AF7) или PE1 (вывод 142, AF7).

Где у STM32F303ZD выводы SWD для программатора?

SWDIO — PA13 (вывод 105, AF0), SWCLK — PA14 (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F303ZD?

I2C1_SCL — PA15 (вывод 110, AF4) или PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PA14 (вывод 109, AF4) или PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).

Сколько выводов ввода-вывода у STM32F303ZD в корпусе LQFP144?

115 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F303ZD и STM32F303ZE?

Объёмом памяти: STM32F303ZD — 384 КБ флеш-памяти и 64 КБ ОЗУ, STM32F303ZE — 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F303ZD?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
