STM32F412VE и STM32F412VG в корпусе LQFP100: распиновка
STM32F412VE и STM32F412VG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 512 КБ и 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 81 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 100 МГц
- Флеш-память
- 512 КБ и 1 МБ
- ОЗУ
- 256 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 81
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+125 °C, зависит от исполнения

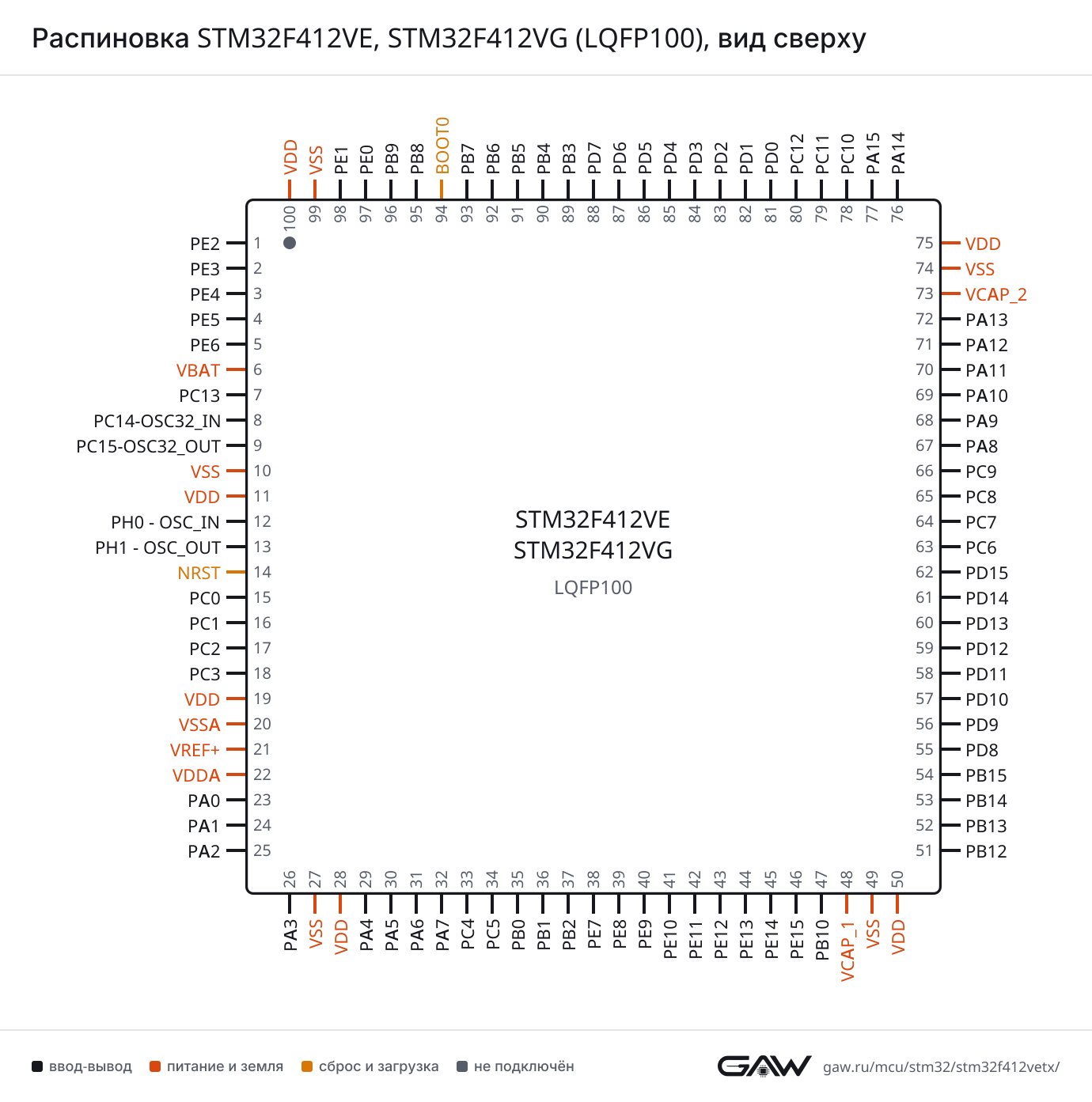

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7) |
| CTS | PA11 (70, AF7) | |
| RTS | PA12 (71, AF7) | |
| RX | PA10 (69, AF7), PB3 (89, AF7), PB7 (93, AF7) | |
| TX | PA9 (68, AF7), PA15 (77, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (29, AF7), PD7 (88, AF7) |
| CTS | PA0 (23, AF7), PD3 (84, AF7) | |
| RTS | PA1 (24, AF7), PD4 (85, AF7) | |
| RX | PA3 (26, AF7), PD6 (87, AF7) | |
| TX | PA2 (25, AF7), PD5 (86, AF7) | |
| USART3 | CK | PB12 (51, AF8), PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PB13 (52, AF8), PD11 (58, AF7) | |
| RTS | PB14 (53, AF7), PD12 (59, AF7) | |
| RX | PC5 (34, AF7), PD9 (56, AF7), PC11 (79, AF7) | |
| TX | PB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7) | |
| USART6 | CK | PC8 (65, AF8) |
| RX | PC7 (64, AF8), PA12 (71, AF8) | |
| TX | PC6 (63, AF8), PA11 (70, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF5), PB4 (90, AF5) |
| MOSI | PA7 (32, AF5), PB5 (91, AF5) | |
| NSS | PA4 (29, AF5), PA15 (77, AF5) | |
| SCK | PA5 (30, AF5), PB3 (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5) |
| MOSI | PC3 (18, AF5), PB15 (54, AF5) | |
| NSS | PB12 (51, AF5), PB9 (96, AF5) | |
| SCK | PB10 (47, AF5), PB13 (52, AF5), PC7 (64, AF5), PD3 (84, AF5) | |
| SPI3 | MISO | PC11 (79, AF6), PB4 (90, AF6) |
| MOSI | PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| NSS | PA4 (29, AF6), PA15 (77, AF6) | |
| SCK | PB12 (51, AF7), PC10 (78, AF6), PB3 (89, AF6) | |
| SPI4 | MISO | PE5 (4, AF5), PE13 (44, AF5), PA11 (70, AF6) |
| MOSI | PE6 (5, AF5), PA1 (24, AF5), PE14 (45, AF5) | |
| NSS | PE4 (3, AF5), PE11 (42, AF5), PB12 (51, AF6) | |
| SCK | PE2 (1, AF5), PE12 (43, AF5), PB13 (52, AF6) | |
| SPI5 | MISO | PE5 (4, AF6), PE13 (44, AF6), PA12 (71, AF6) |
| MOSI | PE6 (5, AF6), PE14 (45, AF6), PA10 (69, AF6), PB8 (95, AF6) | |
| NSS | PE4 (3, AF6), PB1 (36, AF6), PE11 (42, AF6) | |
| SCK | PE2 (1, AF6), PB0 (35, AF6), PE12 (43, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA2 (25, AF5), PC9 (66, AF5) |
| I2S1 | CK | PA5 (30, AF5), PB3 (89, AF5) |
| MCK | PC4 (33, AF5) | |
| SD | PA7 (32, AF5), PB5 (91, AF5) | |
| WS | PA4 (29, AF5), PA15 (77, AF5) | |
| I2S2 | CK | PB10 (47, AF5), PB13 (52, AF5), PC7 (64, AF5), PD3 (84, AF5) |
| ext_SD | PC2 (17, AF6), PB14 (53, AF6) | |
| MCK | PA3 (26, AF5), PA6 (31, AF6), PC6 (63, AF5) | |
| SD | PC3 (18, AF5), PB15 (54, AF5) | |
| WS | PB12 (51, AF5), PB9 (96, AF5) | |
| I2S3 | CK | PB12 (51, AF7), PC10 (78, AF6), PB3 (89, AF6) |
| ext_SD | PC11 (79, AF5), PB4 (90, AF7) | |
| MCK | PB10 (47, AF6), PC7 (64, AF6) | |
| SD | PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| WS | PA4 (29, AF6), PA15 (77, AF6) | |
| I2S4 | CK | PE2 (1, AF5), PE12 (43, AF5), PB13 (52, AF6) |
| SD | PE6 (5, AF5), PA1 (24, AF5), PE14 (45, AF5) | |
| WS | PE4 (3, AF5), PE11 (42, AF5), PB12 (51, AF6) | |
| I2S5 | CK | PE2 (1, AF6), PB0 (35, AF6), PE12 (43, AF6) |
| SD | PE6 (5, AF6), PE14 (45, AF6), PA10 (69, AF6), PB8 (95, AF6) | |
| WS | PE4 (3, AF6), PB1 (36, AF6), PE11 (42, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PB10 (47, AF4) |
| SDA | PB3 (89, AF9), PB9 (96, AF9) | |
| SMBA | PB12 (51, AF4) | |
| I2C3 | SCL | PA8 (67, AF4) |
| SDA | PC9 (66, AF4), PB4 (90, AF9), PB8 (95, AF9) | |
| SMBA | PA9 (68, AF4) |
FMPI2C — I²C Fast-mode Plus
| Блок | Сигнал | Выводы |
|---|---|---|
| FMPI2C1 | SCL | PB10 (47, AF9), PB15 (54, AF4), PD12 (59, AF4), PD14 (61, AF4), PC6 (63, AF4) |
| SDA | PB14 (53, AF4), PD13 (60, AF4), PD15 (62, AF4), PC7 (64, AF4), PB3 (89, AF4) | |
| SMBA | PC5 (34, AF4), PB13 (52, AF4), PD11 (58, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF8) |
| TX | PA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF8) | |
| CAN2 | RX | PB12 (51, AF9), PB5 (91, AF9) |
| TX | PB13 (52, AF9), PB6 (92, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (70, AF10) |
| DP | PA12 (71, AF10) | |
| ID | PA10 (69, AF10) | |
| SOF | PA8 (67, AF10) | |
| VBUS | PA9 (68, AF10) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PB15 (54, AF12), PC12 (80, AF12) |
| CMD | PA6 (31, AF12), PD2 (83, AF12) | |
| D0 | PC8 (65, AF12), PB4 (90, AF12), PB6 (92, AF12) | |
| D1 | PC9 (66, AF12), PA8 (67, AF12) | |
| D2 | PA9 (68, AF12), PC10 (78, AF12) | |
| D3 | PC11 (79, AF12), PB5 (91, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PB9 (96, AF12) | |
| D6 | PB14 (53, AF12), PC6 (63, AF12) | |
| D7 | PB10 (47, AF12), PC7 (64, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PD11 (58, AF9), PC9 (66, AF9) |
| BK1_IO1 | PD12 (59, AF9), PC10 (78, AF9) | |
| BK1_IO2 | PE2 (1, AF9), PC8 (65, AF9) | |
| BK1_IO3 | PA1 (24, AF9), PD13 (60, AF9) | |
| BK1_NCS | PB6 (92, AF10) | |
| BK2_IO0 | PA6 (31, AF10), PE7 (38, AF10) | |
| BK2_IO1 | PA7 (32, AF10), PE8 (39, AF10) | |
| BK2_IO2 | PC4 (33, AF10), PE9 (40, AF10) | |
| BK2_IO3 | PC5 (34, AF10), PE10 (41, AF10) | |
| BK2_NCS | PC11 (79, AF9) | |
| CLK | PB1 (36, AF9), PB2 (37, AF9), PD3 (84, AF9) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN0 | PA0 (23) | |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (33) | |
| IN15 | PC5 (34) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (31, AF1), PE15 (46, AF1), PB12 (51, AF1) |
| CH1 | PE9 (40, AF1), PA8 (67, AF1) | |
| CH1N | PA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1) | |
| CH2 | PE11 (42, AF1), PA9 (68, AF1) | |
| CH2N | PB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1) | |
| CH3 | PE13 (44, AF1), PA10 (69, AF1) | |
| CH3N | PB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1) | |
| CH4 | PE14 (45, AF1), PA11 (70, AF1) | |
| ETR | PE7 (38, AF1), PA12 (71, AF1) | |
| TIM2 | CH1 | PA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1) |
| CH2 | PA1 (24, AF1), PB3 (89, AF1) | |
| CH3 | PA2 (25, AF1), PB10 (47, AF1) | |
| CH4 | PA3 (26, AF1) | |
| ETR | PA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1) | |
| TIM3 | CH1 | PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2) |
| CH2 | PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PB0 (35, AF2), PC8 (65, AF2) | |
| CH4 | PB1 (36, AF2), PC9 (66, AF2) | |
| ETR | PD2 (83, AF2) | |
| TIM4 | CH1 | PD12 (59, AF2), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PB9 (96, AF2) | |
| ETR | PE0 (97, AF2) | |
| TIM5 | CH1 | PA0 (23, AF2) |
| CH2 | PA1 (24, AF2) | |
| CH3 | PA2 (25, AF2) | |
| CH4 | PA3 (26, AF2) | |
| TIM8 | BKIN | PA6 (31, AF3) |
| CH1 | PC6 (63, AF3) | |
| CH1N | PA5 (30, AF3), PA7 (32, AF3) | |
| CH2 | PC7 (64, AF3) | |
| CH2N | PB0 (35, AF3), PB14 (53, AF3) | |
| CH3 | PC8 (65, AF3) | |
| CH3N | PB1 (36, AF3), PB15 (54, AF3) | |
| CH4 | PC9 (66, AF3) | |
| ETR | PA0 (23, AF3) | |
| TIM9 | CH1 | PE5 (4, AF3), PA2 (25, AF3) |
| CH2 | PE6 (5, AF3), PA3 (26, AF3) | |
| TIM10 | CH1 | PB8 (95, AF3) |
| TIM11 | CH1 | PB9 (96, AF3) |
| TIM12 | CH1 | PB14 (53, AF9) |
| CH2 | PB15 (54, AF9) | |
| TIM13 | CH1 | PA6 (31, AF9) |
| TIM14 | CH1 | PA7 (32, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (7) |
| REFIN | PB15 (54, AF0) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A0 | PC3 (18, AF12) |
| A16 | PD11 (58, AF12) | |
| A17 | PD12 (59, AF12) | |
| A18 | PD13 (60, AF12) | |
| A19 | PE3 (2, AF12) | |
| A20 | PE4 (3, AF12) | |
| A21 | PE5 (4, AF12) | |
| A22 | PE6 (5, AF12) | |
| A23 | PE2 (1, AF12) | |
| CLK | PD3 (84, AF12) | |
| D0 | PB14 (53, AF10), PD14 (61, AF12) | |
| D1 | PD15 (62, AF12), PC6 (63, AF10) | |
| D2 | PC11 (79, AF10), PD0 (81, AF12) | |
| D3 | PC12 (80, AF10), PD1 (82, AF12) | |
| D4 | PA2 (25, AF12), PE7 (38, AF12) | |
| D5 | PA3 (26, AF12), PE8 (39, AF12) | |
| D6 | PA4 (29, AF12), PE9 (40, AF12) | |
| D7 | PA5 (30, AF12), PE10 (41, AF12) | |
| D8 | PE11 (42, AF12) | |
| D9 | PE12 (43, AF12) | |
| D10 | PE13 (44, AF12) | |
| D11 | PE14 (45, AF12) | |
| D12 | PE15 (46, AF12) | |
| D13 | PB12 (51, AF12), PD8 (55, AF12) | |
| D14 | PD9 (56, AF12) | |
| D15 | PD10 (57, AF12) | |
| DA0 | PB14 (53, AF10), PD14 (61, AF12) | |
| DA1 | PD15 (62, AF12), PC6 (63, AF10) | |
| DA2 | PC11 (79, AF10), PD0 (81, AF12) | |
| DA3 | PC12 (80, AF10), PD1 (82, AF12) | |
| DA4 | PA2 (25, AF12), PE7 (38, AF12) | |
| DA5 | PA3 (26, AF12), PE8 (39, AF12) | |
| DA6 | PA4 (29, AF12), PE9 (40, AF12) | |
| DA7 | PA5 (30, AF12), PE10 (41, AF12) | |
| DA8 | PE11 (42, AF12) | |
| DA9 | PE12 (43, AF12) | |
| DA10 | PE13 (44, AF12) | |
| DA11 | PE14 (45, AF12) | |
| DA12 | PE15 (46, AF12) | |
| DA13 | PB12 (51, AF12), PD8 (55, AF12) | |
| DA14 | PD9 (56, AF12) | |
| DA15 | PD10 (57, AF12) | |
| NBL0 | PE0 (97, AF12) | |
| NBL1 | PE1 (98, AF12) | |
| NE1 | PD7 (88, AF12) | |
| NE4 | PC4 (33, AF12) | |
| NL | PB7 (93, AF12) | |
| NOE | PC5 (34, AF12), PD4 (85, AF12) | |
| NWAIT | PD6 (87, AF12) | |
| NWE | PC2 (17, AF12), PD2 (83, AF10), PD5 (86, AF12) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (37, AF6), PD4 (85, AF6) |
| CKIN1 | PA5 (30, AF8), PB13 (52, AF10), PD7 (88, AF6) | |
| CKIN2 | PE8 (39, AF6), PB15 (54, AF8) | |
| CKIN3 | PE5 (4, AF8), PC6 (63, AF6) | |
| CKOUT | PC2 (17, AF8), PE9 (40, AF6) | |
| DATIN0 | PB1 (36, AF8), PD3 (84, AF6) | |
| DATIN1 | PA4 (29, AF8), PB12 (51, AF10), PD6 (87, AF6) | |
| DATIN2 | PE7 (38, AF6), PB14 (53, AF8) | |
| DATIN3 | PE4 (3, AF8), PC7 (64, AF10) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (76, AF0) |
| JTDI | PA15 (77, AF0) | |
| JTDO-SWO | PB3 (89, AF0) | |
| JTMS-SWDIO | PA13 (72, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0) | |
| TRACED1 | PE4 (3, AF0), PD3 (84, AF0) | |
| TRACED2 | PE5 (4, AF0) | |
| TRACED3 | PE6 (5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (67, AF0) |
| MCO_2 | PC9 (66, AF0) | |
| OSC_IN | PH0 - OSC_IN (12) | |
| OSC_OUT | PH1 - OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP1 | PA0 (23) |
| SYS_WKUP2 | PC0 (15) | |
| SYS_WKUP3 | PC1 (16) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | FSMC_A23 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), QUADSPI_BK1_IO2 (AF9), SPI4_SCK (AF5), SPI5_SCK (AF6), SYS_TRACECLK (AF0) |
| 2 | PE3 | ввод-вывод | FSMC_A19 (AF12), SYS_TRACED0 (AF0) |
| 3 | PE4 | ввод-вывод | DFSDM1_DATIN3 (AF8), FSMC_A20 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), SYS_TRACED1 (AF0) |
| 4 | PE5 | ввод-вывод | DFSDM1_CKIN3 (AF8), FSMC_A21 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| 5 | PE6 | ввод-вывод | FSMC_A22 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), SYS_TRACED3 (AF0), TIM9_CH2 (AF3) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_AF1 |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | PH0 - OSC_IN | ввод-вывод | RCC_OSC_IN |
| 13 | PH1 - OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN10, SYS_WKUP2 |
| 16 | PC1 | ввод-вывод | ADC1_IN11, SYS_WKUP3 |
| 17 | PC2 | ввод-вывод | ADC1_IN12, DFSDM1_CKOUT (AF8), FSMC_NWE (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5) |
| 18 | PC3 | ввод-вывод | ADC1_IN13, FSMC_A0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5) |
| 19 | VDD | питание | — |
| 20 | VSSA | питание | — |
| 21 | VREF+ | питание | — |
| 22 | VDDA | питание | — |
| 23 | PA0 | ввод-вывод | ADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), USART2_CTS (AF7) |
| 24 | PA1 | ввод-вывод | ADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7) |
| 25 | PA2 | ввод-вывод | ADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| 26 | PA3 | ввод-вывод | ADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7) |
| 27 | VSS | питание | — |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC1_IN4, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 30 | PA5 | ввод-вывод | ADC1_IN5, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3) |
| 31 | PA6 | ввод-вывод | ADC1_IN6, I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| 32 | PA7 | ввод-вывод | ADC1_IN7, I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 33 | PC4 | ввод-вывод | ADC1_IN14, FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10) |
| 34 | PC5 | ввод-вывод | ADC1_IN15, FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7) |
| 35 | PB0 | ввод-вывод | ADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3) |
| 36 | PB1 | ввод-вывод | ADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3) |
| 37 | PB2 | ввод-вывод | DFSDM1_CKIN0 (AF6), QUADSPI_CLK (AF9) |
| 38 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FSMC_D4 (AF12), FSMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1) |
| 39 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FSMC_D5 (AF12), FSMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1) |
| 40 | PE9 | ввод-вывод | DFSDM1_CKOUT (AF6), FSMC_D6 (AF12), FSMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1) |
| 41 | PE10 | ввод-вывод | FSMC_D7 (AF12), FSMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1) |
| 42 | PE11 | ввод-вывод | ADC1_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), TIM1_CH2 (AF1) |
| 43 | PE12 | ввод-вывод | FSMC_D9 (AF12), FSMC_DA9 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), SPI4_SCK (AF5), SPI5_SCK (AF6), TIM1_CH3N (AF1) |
| 44 | PE13 | ввод-вывод | FSMC_D10 (AF12), FSMC_DA10 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), TIM1_CH3 (AF1) |
| 45 | PE14 | ввод-вывод | FSMC_D11 (AF12), FSMC_DA11 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH4 (AF1) |
| 46 | PE15 | ввод-вывод | ADC1_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1) |
| 47 | PB10 | ввод-вывод | FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7) |
| 48 | VCAP_1 | питание | — |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | CAN2_RX (AF9), DFSDM1_DATIN1 (AF10), FSMC_D13 (AF12), FSMC_DA13 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF7), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), USART3_CK (AF8) |
| 52 | PB13 | ввод-вывод | CAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), USART3_CTS (AF8) |
| 53 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7) |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3) |
| 55 | PD8 | ввод-вывод | FSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | FSMC_D15 (AF12), FSMC_DA15 (AF12), USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, FMPI2C1_SMBA (AF4), FSMC_A16 (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7) |
| 59 | PD12 | ввод-вывод | FMPI2C1_SCL (AF4), FSMC_A17 (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | FMPI2C1_SDA (AF4), FSMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2) |
| 61 | PD14 | ввод-вывод | FMPI2C1_SCL (AF4), FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, FMPI2C1_SDA (AF4), FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2) |
| 63 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| 64 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF10), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| 65 | PC8 | ввод-вывод | QUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| 66 | PC9 | ввод-вывод | I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| 67 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 68 | PA9 | ввод-вывод | I2C3_SMBA (AF4), SDIO_D2 (AF12), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10) |
| 69 | PA10 | ввод-вывод | I2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), SPI4_MISO (AF6), TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10) |
| 71 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10) |
| 72 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| 73 | VCAP_2 | питание | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 77 | PA15 | ввод-вывод | ADC1_EXTI15, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), USART1_TX (AF7) |
| 78 | PC10 | ввод-вывод | I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | FSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | CAN1_RX (AF9), FSMC_D2 (AF12), FSMC_DA2 (AF12) |
| 82 | PD1 | ввод-вывод | CAN1_TX (AF9), FSMC_D3 (AF12), FSMC_DA3 (AF12) |
| 83 | PD2 | ввод-вывод | FSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2) |
| 84 | PD3 | ввод-вывод | DFSDM1_DATIN0 (AF6), FSMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7) |
| 85 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FSMC_NOE (AF12), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | FSMC_NWE (AF12), USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | DFSDM1_DATIN1 (AF6), FSMC_NWAIT (AF12), I2S3_SD (AF5), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FSMC_NE1 (AF12), USART2_CK (AF7) |
| 89 | PB3 | ввод-вывод | FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_RX (AF7) |
| 90 | PB4 | ввод-вывод | I2C3_SDA (AF9), I2S3_ext_SD (AF7), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| 91 | PB5 | ввод-вывод | CAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2) |
| 92 | PB6 | ввод-вывод | CAN2_TX (AF9), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | FSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | CAN1_RX (AF8), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| 96 | PB9 | ввод-вывод | CAN1_TX (AF8), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| 97 | PE0 | ввод-вывод | FSMC_NBL0 (AF12), TIM4_ETR (AF2) |
| 98 | PE1 | ввод-вывод | FSMC_NBL1 (AF12) |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 48, 73 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 11, 19, 28, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 22 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF+ | 21 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 10, 27, 49, 74, 99 | общий провод (земля) |
| VSSA | 20 | общий провод аналоговой части |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F412V(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F412VE | STM32F412VETx | 512 КБ | 256 КБ |
| STM32F412VG | STM32F412VGTx | 1 МБ | 256 КБ |
Линейка STM32F412, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F413VG, STM32F413VH | STM32F413/423 | 100 из 100 | выводы совпадают полностью |
| STM32F423VH | STM32F413/423 | 100 из 100 | выводы совпадают полностью |
| STM32F446VC, STM32F446VE | STM32F446 | 100 из 100 | выводы совпадают полностью |
| STM32F405VG | STM32F405/415 | 98 из 100 | 48: VCAP → PB11; 49: VSS → VCAP |
| STM32F407VE, STM32F407VG | STM32F407/417 | 98 из 100 | 48: VCAP → PB11; 49: VSS → VCAP |
| STM32F411VC, STM32F411VE | STM32F411 | 98 из 100 | 48: VCAP → VCAP1; 73: VCAP → VCAP2 |
| STM32F415VG | STM32F405/415 | 98 из 100 | 48: VCAP → PB11; 49: VSS → VCAP |
| STM32F417VE, STM32F417VG | STM32F407/417 | 98 из 100 | 48: VCAP → PB11; 49: VSS → VCAP |
| STM32F427VG, STM32F427VI | STM32F427/437 | 98 из 100 | 48: VCAP → PB11; 49: VSS → VCAP |
| STM32F429VE, STM32F429VG | STM32F429/439 | 98 из 100 | 48: VCAP → PB11; 49: VSS → VCAP |
| STM32F429VI | STM32F429/439 | 98 из 100 | 48: VCAP → PB11; 49: VSS → VCAP |
| STM32F437VG, STM32F437VI | STM32F427/437 | 98 из 100 | 48: VCAP → PB11; 49: VSS → VCAP |
Частые вопросы
На каких выводах USART1 у STM32F412VE?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PA15 (вывод 77, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB3 (вывод 89, AF7) или PB7 (вывод 93, AF7).
Где у STM32F412VE выводы SWD для программатора?
SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F412VE?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32F412VE в корпусе LQFP100?
81 из 100. Ещё 17 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F412VE и STM32F412VG?
Объёмом памяти: STM32F412VE — 512 КБ флеш-памяти и 256 КБ ОЗУ, STM32F412VG — 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F412VE?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
