STM32F446VC и STM32F446VE в корпусе LQFP100: распиновка

STM32F446VC и STM32F446VE — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 256 и 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 81 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 180 МГц
Флеш-память
256 и 512 КБ
ОЗУ
128 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
81
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

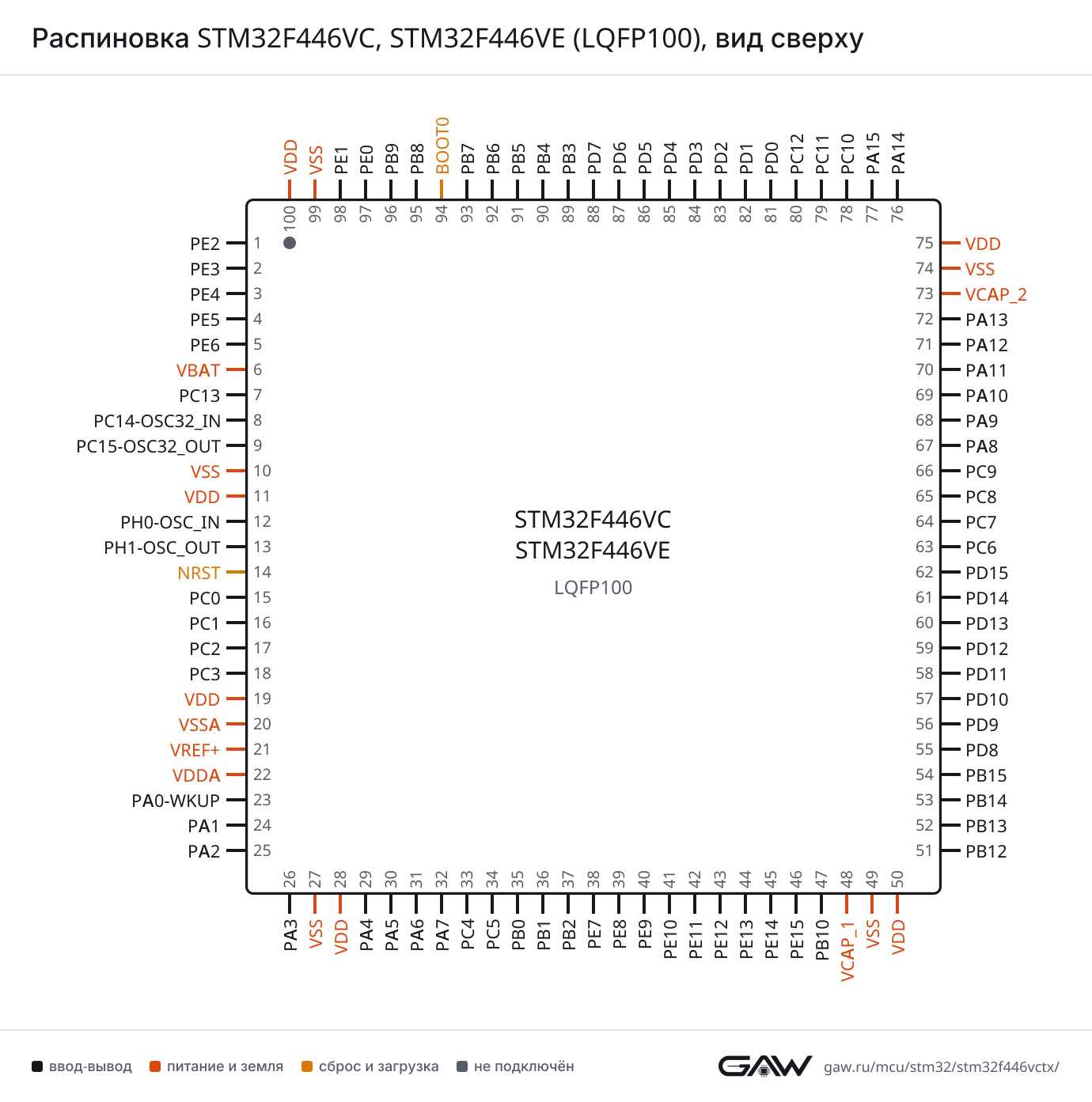

Распиновка STM32F446VC, STM32F446VE в корпусе LQFP100, вид сверхуSTM32F446VCSTM32F446VELQFP100, вид сверхуPE2 — вывод 1: FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLK1PE2PE3 — вывод 2: FMC_A19, SAI1_SD_B, SYS_TRACED02PE3PE4 — вывод 3: DCMI_D4, FMC_A20, SAI1_FS_A, SPI4_NSS, SYS_TRACED13PE4PE5 — вывод 4: DCMI_D6, FMC_A21, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: DCMI_D7, FMC_A22, SAI1_SD_A, SPI4_MOSI, SYS_TRACED3, TIM9_CH25PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_AF1, SYS_WKUP17PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTVSS — вывод 1010VSSVDD — вывод 1111VDDPH0-OSC_IN — вывод 12: RCC_OSC_IN12PH0-OSC_INPH1-OSC_OUT — вывод 13: RCC_OSC_OUT13PH1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, SAI1_MCLK_B, USB_OTG_HS_ULPI_STP15PC0PC1 — вывод 16: ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD, I2S3_SD, SAI1_SD_A, SPI2_MOSI, SPI3_MOSI16PC1PC2 — вывод 17: ADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIR17PC2PC3 — вывод 18: ADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT18PC3VDD — вывод 1919VDDVSSA — вывод 2020VSSAVREF+ — вывод 2121VREF+VDDA — вывод 2222VDDAPA0-WKUP — вывод 23: ADC1_IN0, ADC2_IN0, ADC3_IN0, RTC_AF2, SYS_WKUP0, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS23PA0-WKUPPA1 — вывод 24: ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS24PA1PA2 — вывод 25: ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX25PA2PA3 — вывод 26: ADC1_IN3, ADC2_IN3, ADC3_IN3, SAI1_FS_A, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D026PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF29PA4PA5 — вывод 30: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK30PA5PA6 — вывод 31: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, I2S2_MCK, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN31PA6PA7 — вывод 32: ADC1_IN7, ADC2_IN7, FMC_SDNWE, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N32PA7PC4 — вывод 33: ADC1_IN14, ADC2_IN14, FMC_SDNE0, I2S1_MCK, SPDIFRX_IN233PC4PC5 — вывод 34: ADC1_IN15, ADC2_IN15, FMC_SDCKE0, SPDIFRX_IN3, USART3_RX34PC5PB0 — вывод 35: ADC1_IN8, ADC2_IN8, I2S3_SD, SDIO_D1, SPI3_MOSI, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D135PB0PB1 — вывод 36: ADC1_IN9, ADC2_IN9, SDIO_D2, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D236PB1PB2 — вывод 37: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SDIO_CK, SPI3_MOSI, TIM2_CH4, USB_OTG_HS_ULPI_D437PB2PE7 — вывод 38: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART5_RX38PE7PE8 — вывод 39: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART5_TX39PE8PE9 — вывод 40: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH140PE9PE10 — вывод 41: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N41PE10PE11 — вывод 42: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, SAI2_SD_B, SPI4_NSS, TIM1_CH242PE11PE12 — вывод 43: FMC_D9, FMC_DA9, SAI2_SCK_B, SPI4_SCK, TIM1_CH3N43PE12PE13 — вывод 44: FMC_D10, FMC_DA10, SAI2_FS_B, SPI4_MISO, TIM1_CH344PE13PE14 — вывод 45: FMC_D11, FMC_DA11, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH445PE14PE15 — вывод 46: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, TIM1_BKIN46PE15PB10 — вывод 47: I2C2_SCL, I2S2_CK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D347PB10VCAP_1 — вывод 4848VCAP_1VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: CAN2_RX, I2C2_SMBA, I2S2_WS, SAI1_SCK_B, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D551PB12PB13 — вывод 52: CAN2_TX, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS52PB13PB14 — вывод 53: SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DM53PB14PB15 — вывод 54: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DP54PB15PD8 — вывод 55: FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TX55PD8PD9 — вывод 56: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RX56PD9PD10 — вывод 57: FMC_D15, FMC_DA15, USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMPI2C1_SMBA, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTS58PD11PD12 — вывод 59: FMC_A17, FMPI2C1_SCL, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_RTS59PD12PD13 — вывод 60: FMC_A18, FMPI2C1_SDA, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH260PD13PD14 — вывод 61: FMC_D0, FMC_DA0, FMPI2C1_SCL, SAI2_SCK_A, TIM4_CH361PD14PD15 — вывод 62: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, FMPI2C1_SDA, TIM4_CH462PD15PC6 — вывод 63: DCMI_D0, FMPI2C1_SCL, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TX63PC6PC7 — вывод 64: DCMI_D1, FMPI2C1_SDA, I2S2_CK, I2S3_MCK, SDIO_D7, SPDIFRX_IN1, SPI2_SCK, TIM3_CH2, TIM8_CH2, USART6_RX64PC7PC8 — вывод 65: DCMI_D2, SDIO_D0, SYS_TRACED0, TIM3_CH3, TIM8_CH3, UART5_RTS, USART6_CK65PC8PC9 — вывод 66: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4, UART5_CTS66PC9PA8 — вывод 67: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF67PA8PA9 — вывод 68: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SAI1_SD_B, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS68PA9PA10 — вывод 69: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_ID69PA10PA11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM70PA11PA12 — вывод 71: CAN1_TX, SAI2_FS_B, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP71PA12PA13 — вывод 72: SYS_JTMS-SWDIO72PA13VCAP_2 — вывод 7373VCAP_2VSS — вывод 7474VSSVDD — вывод 7575VDDPA14 — вывод 76: SYS_JTCK-SWCLK76PA14PA15 — вывод 77: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_RTS77PA15PC10 — вывод 78: DCMI_D8, I2S3_CK, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RX79PC11PC12 — вывод 80: DCMI_D9, I2C2_SDA, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CK80PC12PD0 — вывод 81: CAN1_RX, FMC_D2, FMC_DA2, I2S3_SD, SPI3_MOSI, SPI4_MISO81PD0PD1 — вывод 82: CAN1_TX, FMC_D3, FMC_DA3, I2S2_WS, SPI2_NSS82PD1PD2 — вывод 83: DCMI_D11, SDIO_CMD, TIM3_ETR, UART5_RX83PD2PD3 — вывод 84: DCMI_D5, FMC_CLK, I2S2_CK, QUADSPI_CLK, SPI2_SCK, SYS_TRACED1, USART2_CTS84PD3PD4 — вывод 85: FMC_NOE, USART2_RTS85PD4PD5 — вывод 86: FMC_NWE, USART2_TX86PD5PD6 — вывод 87: DCMI_D10, FMC_NWAIT, I2S3_SD, SAI1_SD_A, SPI3_MOSI, USART2_RX87PD6PD7 — вывод 88: FMC_NE1, SPDIFRX_IN0, USART2_CK88PD7PB3 — вывод 89: I2C2_SDA, I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH289PB3PB4 — вывод 90: I2C3_SDA, I2S2_WS, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH190PB4PB5 — вывод 91: CAN2_RX, DCMI_D10, FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D791PB5PB6 — вывод 92: CAN2_TX, CEC, DCMI_D5, FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TX92PB6PB7 — вывод 93: DCMI_VSYNC, FMC_NL, I2C1_SDA, SPDIFRX_IN0, TIM4_CH2, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: CAN1_RX, DCMI_D6, I2C1_SCL, SDIO_D4, TIM10_CH1, TIM2_CH1, TIM2_ETR, TIM4_CH395PB8PB9 — вывод 96: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, SAI1_FS_B, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM2_CH2, TIM4_CH496PB9PE0 — вывод 97: DCMI_D2, FMC_NBL0, SAI2_MCLK_A, TIM4_ETR97PE0PE1 — вывод 98: DCMI_D3, FMC_NBL198PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF7)
CTSPA11 (70, AF7)
RTSPA12 (71, AF7)
RXPA10 (69, AF7), PB7 (93, AF7)
TXPA9 (68, AF7), PB6 (92, AF7)
USART2CKPA4 (29, AF7), PD7 (88, AF7)
CTSPA0-WKUP (23, AF7), PD3 (84, AF7)
RTSPA1 (24, AF7), PD4 (85, AF7)
RXPA3 (26, AF7), PD6 (87, AF7)
TXPA2 (25, AF7), PD5 (86, AF7)
USART3CKPB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7)
CTSPB13 (52, AF7), PD11 (58, AF7)
RTSPB14 (53, AF7), PD12 (59, AF7)
RXPC5 (34, AF7), PD9 (56, AF7), PC11 (79, AF7)
TXPB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7)
USART6CKPC8 (65, AF8)
RXPC7 (64, AF8)
TXPC6 (63, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (35, AF8)
RTSPA15 (77, AF8)
RXPA1 (24, AF8), PC11 (79, AF8)
TXPA0-WKUP (23, AF8), PC10 (78, AF8)
UART5CTSPC9 (66, AF7)
RTSPC8 (65, AF7)
RXPE7 (38, AF8), PD2 (83, AF8)
TXPE8 (39, AF8), PC12 (80, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF5), PB4 (90, AF5)
MOSIPA7 (32, AF5), PB5 (91, AF5)
NSSPA4 (29, AF5), PA15 (77, AF5)
SCKPA5 (30, AF5), PB3 (89, AF5)
SPI2MISOPC2 (17, AF5), PB14 (53, AF5)
MOSIPC1 (16, AF7), PC3 (18, AF5), PB15 (54, AF5)
NSSPB12 (51, AF5), PD1 (82, AF7), PB4 (90, AF7), PB9 (96, AF5)
SCKPB10 (47, AF5), PB13 (52, AF5), PC7 (64, AF5), PA9 (68, AF5), PD3 (84, AF5)
SPI3MISOPC11 (79, AF6), PB4 (90, AF6)
MOSIPC1 (16, AF5), PB0 (35, AF7), PB2 (37, AF7), PC12 (80, AF6), PD0 (81, AF6), PD6 (87, AF5), PB5 (91, AF6)
NSSPA4 (29, AF6), PA15 (77, AF6)
SCKPC10 (78, AF6), PB3 (89, AF6)
SPI4MISOPE5 (4, AF5), PE13 (44, AF5), PD0 (81, AF5)
MOSIPE6 (5, AF5), PE14 (45, AF5)
NSSPE4 (3, AF5), PE11 (42, AF5)
SCKPE2 (1, AF5), PE12 (43, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (66, AF5)
I2S1CKPA5 (30, AF5), PB3 (89, AF5)
MCKPC4 (33, AF5)
SDPA7 (32, AF5), PB5 (91, AF5)
WSPA4 (29, AF5), PA15 (77, AF5)
I2S2CKPB10 (47, AF5), PB13 (52, AF5), PC7 (64, AF5), PA9 (68, AF5), PD3 (84, AF5)
MCKPA6 (31, AF6), PC6 (63, AF5)
SDPC1 (16, AF7), PC3 (18, AF5), PB15 (54, AF5)
WSPB12 (51, AF5), PD1 (82, AF7), PB4 (90, AF7), PB9 (96, AF5)
I2S3CKPC10 (78, AF6), PB3 (89, AF6)
MCKPC7 (64, AF6)
SDPC1 (16, AF5), PB0 (35, AF7), PB2 (37, AF7), PC12 (80, AF6), PD0 (81, AF6), PD6 (87, AF5), PB5 (91, AF6)
WSPA4 (29, AF6), PA15 (77, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92, AF4), PB8 (95, AF4)
SDAPB7 (93, AF4), PB9 (96, AF4)
SMBAPB5 (91, AF4)
I2C2SCLPB10 (47, AF4)
SDAPC12 (80, AF4), PB3 (89, AF4)
SMBAPB12 (51, AF4)
I2C3SCLPA8 (67, AF4)
SDAPC9 (66, AF4), PB4 (90, AF4)
SMBAPA9 (68, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPD12 (59, AF4), PD14 (61, AF4), PC6 (63, AF4)
SDAPD13 (60, AF4), PD15 (62, AF4), PC7 (64, AF4)
SMBAPD11 (58, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9)
TXPA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9)
CAN2RXPB12 (51, AF9), PB5 (91, AF9)
TXPB13 (52, AF9), PB6 (92, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (70, AF10)
DPPA12 (71, AF10)
IDPA10 (69, AF10)
SOFPA8 (67, AF10)
VBUSPA9 (68)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (53, AF12)
DPPB15 (54, AF12)
IDPB12 (51, AF12)
SOFPA4 (29, AF12)
ULPI_CKPA5 (30, AF10)
ULPI_D0PA3 (26, AF10)
ULPI_D1PB0 (35, AF10)
ULPI_D2PB1 (36, AF10)
ULPI_D3PB10 (47, AF10)
ULPI_D4PB2 (37, AF10)
ULPI_D5PB12 (51, AF10)
ULPI_D6PB13 (52, AF10)
ULPI_D7PB5 (91, AF10)
ULPI_DIRPC2 (17, AF10)
ULPI_NXTPC3 (18, AF10)
ULPI_STPPC0 (15, AF10)
VBUSPB13 (52)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPB2 (37, AF12), PC12 (80, AF12)
CMDPD2 (83, AF12)
D0PC8 (65, AF12)
D1PB0 (35, AF12), PC9 (66, AF12)
D2PB1 (36, AF12), PC10 (78, AF12)
D3PC11 (79, AF12)
D4PB8 (95, AF12)
D5PB9 (96, AF12)
D6PC6 (63, AF12)
D7PC7 (64, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PD11 (58, AF9), PC9 (66, AF9)
BK1_IO1PD12 (59, AF9), PC10 (78, AF9)
BK1_IO2PE2 (1, AF9)
BK1_IO3PA1 (24, AF9), PD13 (60, AF9)
BK1_NCSPB6 (92, AF10)
BK2_IO0PE7 (38, AF10)
BK2_IO1PE8 (39, AF10)
BK2_IO2PE9 (40, AF10)
BK2_IO3PE10 (41, AF10)
BK2_NCSPC11 (79, AF9)
CLKPB2 (37, AF9), PD3 (84, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (3, AF6), PA3 (26, AF6)
FS_BPB9 (96, AF6)
MCLK_APE2 (1, AF6)
MCLK_BPC0 (15, AF6)
SCK_APE5 (4, AF6), PB10 (47, AF6)
SCK_BPB12 (51, AF6)
SD_APE6 (5, AF6), PC1 (16, AF6), PB2 (37, AF6), PD6 (87, AF6)
SD_BPE3 (2, AF6), PA9 (68, AF6)
SAI2FS_APD12 (59, AF10)
FS_BPE13 (44, AF10), PA12 (71, AF8)
MCLK_APE0 (97, AF10)
MCLK_BPA1 (24, AF10), PE14 (45, AF10)
SCK_APD13 (60, AF10), PD14 (61, AF8)
SCK_BPA2 (25, AF8), PE12 (43, AF10)
SD_APD11 (58, AF10)
SD_BPE11 (42, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (88, AF8), PB7 (93, AF8)
IN1PD8 (55, AF8), PC7 (64, AF7)
IN2PC4 (33, AF8)
IN3PC5 (34, AF8)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (77, AF4), PB6 (92, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (42), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)
ADC2EXTI11PE11 (42), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)
ADC3EXTI11PE11 (42), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, AF1), PE15 (46, AF1), PB12 (51, AF1)
CH1PE9 (40, AF1), PA8 (67, AF1)
CH1NPA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1)
CH2PE11 (42, AF1), PA9 (68, AF1)
CH2NPB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1)
CH3PE13 (44, AF1), PA10 (69, AF1)
CH3NPB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1)
CH4PE14 (45, AF1), PA11 (70, AF1)
ETRPE7 (38, AF1), PA12 (71, AF1)
TIM2CH1PA0-WKUP (23, AF1), PA5 (30, AF1), PA15 (77, AF1), PB8 (95, AF1)
CH2PA1 (24, AF1), PB3 (89, AF1), PB9 (96, AF1)
CH3PA2 (25, AF1), PB10 (47, AF1)
CH4PA3 (26, AF1), PB2 (37, AF1)
ETRPA0-WKUP (23, AF1), PA5 (30, AF1), PA15 (77, AF1), PB8 (95, AF1)
TIM3CH1PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2)
CH2PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2)
CH3PB0 (35, AF2), PC8 (65, AF2)
CH4PB1 (36, AF2), PC9 (66, AF2)
ETRPD2 (83, AF2)
TIM4CH1PD12 (59, AF2), PB6 (92, AF2)
CH2PD13 (60, AF2), PB7 (93, AF2)
CH3PD14 (61, AF2), PB8 (95, AF2)
CH4PD15 (62, AF2), PB9 (96, AF2)
ETRPE0 (97, AF2)
TIM5CH1PA0-WKUP (23, AF2)
CH2PA1 (24, AF2)
CH3PA2 (25, AF2)
CH4PA3 (26, AF2)
TIM8BKINPA6 (31, AF3)
CH1PC6 (63, AF3)
CH1NPA5 (30, AF3), PA7 (32, AF3)
CH2PC7 (64, AF3)
CH2NPB0 (35, AF3), PB14 (53, AF3)
CH3PC8 (65, AF3)
CH3NPB1 (36, AF3), PB15 (54, AF3)
CH4PC9 (66, AF3)
ETRPA0-WKUP (23, AF3)
TIM9CH1PE5 (4, AF3), PA2 (25, AF3)
CH2PE6 (5, AF3), PA3 (26, AF3)
TIM10CH1PB8 (95, AF3)
TIM11CH1PB9 (96, AF3)
TIM12CH1PB14 (53, AF9)
CH2PB15 (54, AF9)
TIM13CH1PA6 (31, AF9)
TIM14CH1PA7 (32, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (7)
AF2PA0-WKUP (23)
REFINPB15 (54, AF0)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA16PD11 (58, AF12)
A17PD12 (59, AF12)
A18PD13 (60, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
CLKPD3 (84, AF12)
D0PD14 (61, AF12)
D1PD15 (62, AF12)
D2PD0 (81, AF12)
D3PD1 (82, AF12)
D4PE7 (38, AF12)
D5PE8 (39, AF12)
D6PE9 (40, AF12)
D7PE10 (41, AF12)
D8PE11 (42, AF12)
D9PE12 (43, AF12)
D10PE13 (44, AF12)
D11PE14 (45, AF12)
D12PE15 (46, AF12)
D13PD8 (55, AF12)
D14PD9 (56, AF12)
D15PD10 (57, AF12)
DA0PD14 (61, AF12)
DA1PD15 (62, AF12)
DA2PD0 (81, AF12)
DA3PD1 (82, AF12)
DA4PE7 (38, AF12)
DA5PE8 (39, AF12)
DA6PE9 (40, AF12)
DA7PE10 (41, AF12)
DA8PE11 (42, AF12)
DA9PE12 (43, AF12)
DA10PE13 (44, AF12)
DA11PE14 (45, AF12)
DA12PE15 (46, AF12)
DA13PD8 (55, AF12)
DA14PD9 (56, AF12)
DA15PD10 (57, AF12)
NBL0PE0 (97, AF12)
NBL1PE1 (98, AF12)
NE1PD7 (88, AF12)
NLPB7 (93, AF12)
NOEPD4 (85, AF12)
NWAITPD6 (87, AF12)
NWEPD5 (86, AF12)
SDCKE0PC3 (18, AF12), PC5 (34, AF12)
SDCKE1PB5 (91, AF12)
SDNE0PC2 (17, AF12), PC4 (33, AF12)
SDNE1PB6 (92, AF12)
SDNWEPC0 (15, AF12), PA7 (32, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (63, AF13), PA9 (68, AF13)
D1PC7 (64, AF13), PA10 (69, AF13)
D2PC8 (65, AF13), PE0 (97, AF13)
D3PC9 (66, AF13), PE1 (98, AF13)
D4PE4 (3, AF13), PC11 (79, AF13)
D5PD3 (84, AF13), PB6 (92, AF13)
D6PE5 (4, AF13), PB8 (95, AF13)
D7PE6 (5, AF13), PB9 (96, AF13)
D8PC10 (78, AF13)
D9PC12 (80, AF13)
D10PD6 (87, AF13), PB5 (91, AF13)
D11PD2 (83, AF13)
HSYNCPA4 (29, AF13)
PIXCLKPA6 (31, AF13)
VSYNCPB7 (93, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (76, AF0)
JTDIPA15 (77, AF0)
JTDO-SWOPB3 (89, AF0)
JTMS-SWDIOPA13 (72, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC8 (65, AF0)
TRACED1PE4 (3, AF0), PD3 (84, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (67, AF0)
MCO_2PC9 (66, AF0)
OSC_INPH0-OSC_IN (12)
OSC_OUTPH1-OSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP0PA0-WKUP (23)
SYS_WKUP1PC13 (7)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
2PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
3PE4ввод-выводDCMI_D4 (AF13), FMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
4PE5ввод-выводDCMI_D6 (AF13), FMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
6VBATпитание—
7PC13ввод-выводRTC_AF1, SYS_WKUP1
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
10VSSпитание—
11VDDпитание—
12PH0-OSC_INввод-выводRCC_OSC_IN
13PH1-OSC_OUTввод-выводRCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), SAI1_MCLK_B (AF6), USB_OTG_HS_ULPI_STP (AF10)
16PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF7), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI2_MOSI (AF7), SPI3_MOSI (AF5)
17PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
18PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
19VDDпитание—
20VSSAпитание—
21VREF+питание—
22VDDAпитание—
23PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, RTC_AF2, SYS_WKUP0, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
24PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
25PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
26PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, SAI1_FS_A (AF6), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
30PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
31PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), I2S2_MCK (AF6), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
32PA7ввод-выводADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
33PC4ввод-выводADC1_IN14, ADC2_IN14, FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
34PC5ввод-выводADC1_IN15, ADC2_IN15, FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8), USART3_RX (AF7)
35PB0ввод-выводADC1_IN8, ADC2_IN8, I2S3_SD (AF7), SDIO_D1 (AF12), SPI3_MOSI (AF7), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
36PB1ввод-выводADC1_IN9, ADC2_IN9, SDIO_D2 (AF12), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
37PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SDIO_CK (AF12), SPI3_MOSI (AF7), TIM2_CH4 (AF1), USB_OTG_HS_ULPI_D4 (AF10)
38PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART5_RX (AF8)
39PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART5_TX (AF8)
40PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1)
41PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1)
42PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
43PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
44PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
45PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
46PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1)
47PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SAI1_SCK_A (AF6), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
48VCAP_1питание—
49VSSпитание—
50VDDпитание—
51PB12ввод-выводCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SAI1_SCK_B (AF6), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
52PB13ввод-выводCAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
53PB14ввод-выводSPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
54PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
55PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
56PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
57PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7)
58PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMPI2C1_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
59PD12ввод-выводFMC_A17 (AF12), FMPI2C1_SCL (AF4), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_RTS (AF7)
60PD13ввод-выводFMC_A18 (AF12), FMPI2C1_SDA (AF4), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
61PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), FMPI2C1_SCL (AF4), SAI2_SCK_A (AF8), TIM4_CH3 (AF2)
62PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), FMPI2C1_SDA (AF4), TIM4_CH4 (AF2)
63PC6ввод-выводDCMI_D0 (AF13), FMPI2C1_SCL (AF4), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
64PC7ввод-выводDCMI_D1 (AF13), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPDIFRX_IN1 (AF7), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
65PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED0 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_RTS (AF7), USART6_CK (AF8)
66PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
67PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
68PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SAI1_SD_B (AF6), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
69PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
70PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
71PA12ввод-выводCAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
72PA13ввод-выводSYS_JTMS-SWDIO (AF0)
73VCAP_2питание—
74VSSпитание—
75VDDпитание—
76PA14ввод-выводSYS_JTCK-SWCLK (AF0)
77PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_RTS (AF8)
78PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
79PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
80PC12ввод-выводDCMI_D9 (AF13), I2C2_SDA (AF4), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
81PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), I2S3_SD (AF6), SPI3_MOSI (AF6), SPI4_MISO (AF5)
82PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), I2S2_WS (AF7), SPI2_NSS (AF7)
83PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
84PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7)
85PD4ввод-выводFMC_NOE (AF12), USART2_RTS (AF7)
86PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
87PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
88PD7ввод-выводFMC_NE1 (AF12), SPDIFRX_IN0 (AF8), USART2_CK (AF7)
89PB3ввод-выводI2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
90PB4ввод-выводI2C3_SDA (AF4), I2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
91PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
92PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
93PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), SPDIFRX_IN0 (AF8), TIM4_CH2 (AF2), USART1_RX (AF7)
94BOOT0загрузка—
95PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM4_CH3 (AF2)
96PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SAI1_FS_B (AF6), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM2_CH2 (AF1), TIM4_CH4 (AF2)
97PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), SAI2_MCLK_A (AF10), TIM4_ETR (AF2)
98PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP48, 73вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD11, 19, 28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VREF+21верхнее опорное напряжение АЦП и ЦАП
VSS10, 27, 49, 74, 99общий провод (земля)
VSSA20общий провод аналоговой части
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F446V(C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F446VCSTM32F446VCTx256 КБ128 КБ
STM32F446VESTM32F446VETx512 КБ128 КБ

Линейка STM32F446, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F412VE, STM32F412VGSTM32F412100 из 100выводы совпадают полностью
STM32F413VG, STM32F413VHSTM32F413/423100 из 100выводы совпадают полностью
STM32F423VHSTM32F413/423100 из 100выводы совпадают полностью
STM32F405VGSTM32F405/41598 из 10048: VCAP → PB11; 49: VSS → VCAP
STM32F407VE, STM32F407VGSTM32F407/41798 из 10048: VCAP → PB11; 49: VSS → VCAP
STM32F411VC, STM32F411VESTM32F41198 из 10048: VCAP → VCAP1; 73: VCAP → VCAP2
STM32F415VGSTM32F405/41598 из 10048: VCAP → PB11; 49: VSS → VCAP
STM32F417VE, STM32F417VGSTM32F407/41798 из 10048: VCAP → PB11; 49: VSS → VCAP
STM32F427VG, STM32F427VISTM32F427/43798 из 10048: VCAP → PB11; 49: VSS → VCAP
STM32F429VE, STM32F429VGSTM32F429/43998 из 10048: VCAP → PB11; 49: VSS → VCAP
STM32F429VISTM32F429/43998 из 10048: VCAP → PB11; 49: VSS → VCAP
STM32F437VG, STM32F437VISTM32F427/43798 из 10048: VCAP → PB11; 49: VSS → VCAP

Частые вопросы

На каких выводах USART1 у STM32F446VC?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).

Где у STM32F446VC выводы SWD для программатора?

SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F446VC?

I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32F446VC в корпусе LQFP100?

81 из 100. Ещё 17 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F446VC и STM32F446VE?

Объёмом памяти: STM32F446VC — 256 КБ флеш-памяти и 128 КБ ОЗУ, STM32F446VE — 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F446VC?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
