STM32F423ZH в корпусе UFBGA144: распиновка

STM32F423ZH — микроконтроллер STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус UFBGA144 — 144 шарика, из них 114 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
1,5 МБ
ОЗУ
320 КБ
Корпус
UFBGA144, 144 шарика
Линий ввода-вывода
114
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса UFBGA144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

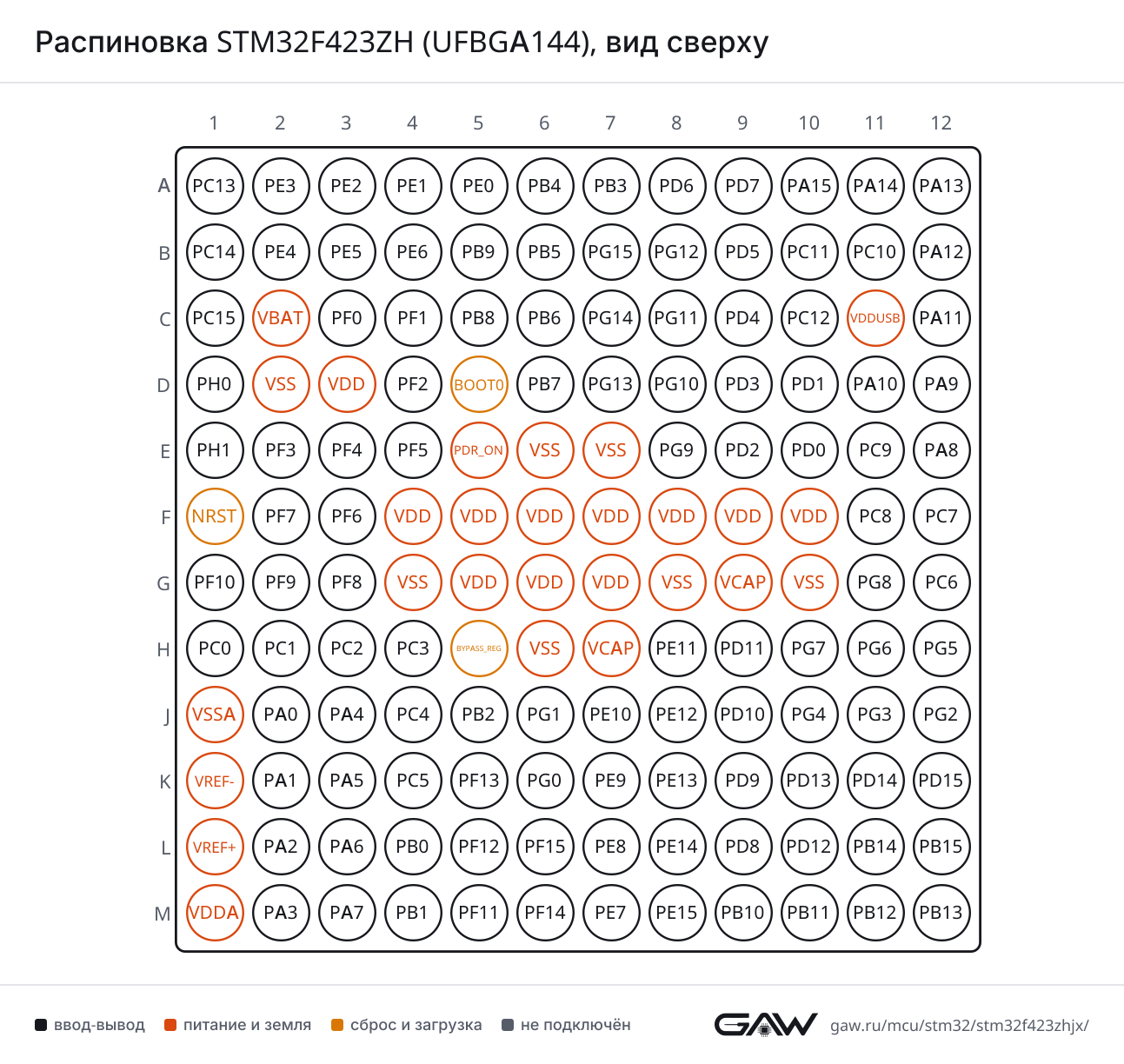

Расположение шариков STM32F423ZH в корпусе UFBGA144, вид сверхуABCDEFGHJKLM123456789101112PC13 — шарик A1: RTC_AF1PC13PE3 — шарик A2: FSMC_A19, SAI1_SD_B, SYS_TRACED0, UART10_TXPE3PE2 — шарик A3: FSMC_A23, I2S4_CK, I2S5_CK, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SPI5_SCK, SYS_TRACECLK, UART10_RXPE2PE1 — шарик A4: DFSDM2_DATIN4, FSMC_NBL1, UART8_TXPE1PE0 — шарик A5: DFSDM2_CKIN4, FSMC_NBL0, TIM4_ETR, UART8_RXPE0PB4 — шарик A6: CAN3_TX, I2C3_SDA, I2S3_ext_SD, SAI1_SCK_A, SDIO_D0, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, UART7_TXPB4PB3 — шарик A7: CAN3_RX, FMPI2C1_SDA, I2C2_SDA, I2S1_CK, I2S3_CK, SAI1_SD_A, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, UART7_RX, USART1_RXPB3PD6 — шарик A8: DFSDM1_DATIN1, FSMC_NWAIT, I2S3_SD, SPI3_MOSI, USART2_RXPD6PD7 — шарик A9: DFSDM1_CKIN1, FSMC_NE1, USART2_CKPD7PA15 — шарик A10: ADC1_EXTI15, CAN3_TX, I2S1_WS, I2S3_WS, SAI1_MCLK_A, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART7_TX, USART1_TXPA15PA14 — шарик A11: SYS_JTCK-SWCLKPA14PA13 — шарик A12: SYS_JTMS-SWDIOPA13PC14-OSC32_IN — шарик B1: RCC_OSC32_INPC14PE4 — шарик B2: DFSDM1_DATIN3, FSMC_A20, I2S4_WS, I2S5_WS, SAI1_SD_A, SPI4_NSS, SPI5_NSS, SYS_TRACED1PE4PE5 — шарик B3: DFSDM1_CKIN3, FSMC_A21, SAI1_SCK_A, SPI4_MISO, SPI5_MISO, SYS_TRACED2, TIM9_CH1PE5PE6 — шарик B4: FSMC_A22, I2S4_SD, I2S5_SD, SAI1_FS_A, SPI4_MOSI, SPI5_MOSI, SYS_TRACED3, TIM9_CH2PE6PB9 — шарик B5: CAN1_TX, DAC_EXTI9, DFSDM2_DATIN1, I2C1_SDA, I2C2_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4, UART5_TXPB9PB5 — шарик B6: CAN2_RX, I2C1_SMBA, I2S1_SD, I2S3_SD, LPTIM1_IN1, SAI1_FS_A, SDIO_D3, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, UART5_RXPB5PG15 — шарик B7: ADC1_EXTI15, USART6_CTSPG15PG12 — шарик B8: CAN2_TX, FSMC_NE4, UART10_TX, USART6_RTSPG12PD5 — шарик B9: DFSDM2_CKOUT, FSMC_NWE, USART2_TXPD5PC11 — шарик B10: ADC1_EXTI11, DFSDM2_DATIN5, FSMC_D2, FSMC_DA2, I2S3_ext_SD, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B11: DFSDM2_CKIN5, I2S3_CK, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, USART3_TXPC10PA12 — шарик B12: CAN1_TX, DFSDM2_DATIN5, SPI2_MISO, SPI5_MISO, TIM1_ETR, UART4_TX, USART1_RTS, USART6_RX, USB_OTG_FS_DPPA12PC15-OSC32_OUT — шарик C1: ADC1_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик C2VBATPF0 — шарик C3: FSMC_A0, I2C2_SDAPF0PF1 — шарик C4: FSMC_A1, I2C2_SCLPF1PB8 — шарик C5: CAN1_RX, DFSDM2_CKIN1, I2C1_SCL, I2C3_SDA, I2S5_SD, LPTIM1_OUT, SDIO_D4, SPI5_MOSI, TIM10_CH1, TIM4_CH3, UART5_RXPB8PB6 — шарик C6: CAN2_TX, DFSDM2_CKIN7, I2C1_SCL, LPTIM1_ETR, QUADSPI_BK1_NCS, SDIO_D0, TIM4_CH1, UART5_TX, USART1_TXPB6PG14 — шарик C7: FSMC_A25, QUADSPI_BK2_IO3, SYS_TRACED3, USART6_TXPG14PG11 — шарик C8: ADC1_EXTI11, CAN2_RX, UART10_RXPG11PD4 — шарик C9: DFSDM1_CKIN0, FSMC_NOE, USART2_RTSPD4PC12 — шарик C10: FSMC_D3, FSMC_DA3, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CKPC12VDDUSB — шарик C11VDDUSBPA11 — шарик C12: ADC1_EXTI11, CAN1_RX, DFSDM2_CKIN5, I2S2_WS, SPI2_NSS, SPI4_MISO, TIM1_CH4, UART4_RX, USART1_CTS, USART6_TX, USB_OTG_FS_DMPA11PH0 - OSC_IN — шарик D1: RCC_OSC_INPH0VSS — шарик D2VSSVDD — шарик D3VDDPF2 — шарик D4: FSMC_A2, I2C2_SMBAPF2BOOT0 — шарик D5BOOT0PB7 — шарик D6: DFSDM2_DATIN7, FSMC_NL, I2C1_SDA, LPTIM1_IN2, TIM4_CH2, USART1_RXPB7PG13 — шарик D7: FSMC_A24, SYS_TRACED2, USART6_CTSPG13PG10 — шарик D8: FSMC_NE3PG10PD3 — шарик D9: DFSDM1_DATIN0, FSMC_CLK, I2S2_CK, QUADSPI_CLK, SPI2_SCK, SYS_TRACED1, USART2_CTSPD3PD1 — шарик D10: CAN1_TX, DFSDM2_DATIN6, FSMC_D3, FSMC_DA3, UART4_TXPD1PA10 — шарик D11: DFSDM2_DATIN3, I2S2_SD, I2S5_SD, SPI2_MOSI, SPI5_MOSI, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PA9 — шарик D12: DAC_EXTI9, DFSDM2_CKIN3, I2C3_SMBA, I2S2_CK, SDIO_D2, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PH1 - OSC_OUT — шарик E1: RCC_OSC_OUTPH1PF3 — шарик E2: FSMC_A3, TIM5_CH1PF3PF4 — шарик E3: FSMC_A4, TIM5_CH2PF4PF5 — шарик E4: FSMC_A5, TIM5_CH3PF5PDR_ON — шарик E5PDR_ONVSS — шарик E6VSSVSS — шарик E7VSSPG9 — шарик E8: DAC_EXTI9, FSMC_NE2, QUADSPI_BK2_IO2, USART6_RXPG9PD2 — шарик E9: DFSDM2_CKOUT, FSMC_NWE, SDIO_CMD, TIM3_ETR, UART5_RXPD2PD0 — шарик E10: CAN1_RX, DFSDM2_CKIN6, FSMC_D2, FSMC_DA2, UART4_RXPD0PC9 — шарик E11: DAC_EXTI9, DFSDM2_DATIN3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4PC9PA8 — шарик E12: CAN3_RX, DFSDM1_CKOUT, I2C3_SCL, RCC_MCO_1, SDIO_D1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOFPA8NRST — шарик F1NRSTPF7 — шарик F2: QUADSPI_BK1_IO2, SAI1_MCLK_B, SYS_TRACED1, TIM11_CH1, UART7_TXPF7PF6 — шарик F3: QUADSPI_BK1_IO3, SAI1_SD_B, SYS_TRACED0, TIM10_CH1, UART7_RXPF6VDD — шарик F4VDDVDD — шарик F5VDDVDD — шарик F6VDDVDD — шарик F7VDDVDD — шарик F8VDDVDD — шарик F9VDDVDD — шарик F10VDDPC8 — шарик F11: DFSDM2_CKIN3, QUADSPI_BK1_IO2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CKPC8PC7 — шарик F12: DFSDM1_DATIN3, DFSDM2_CKIN6, FMPI2C1_SDA, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM3_CH2, TIM8_CH2, USART6_RXPC7PF10 — шарик G1: TIM1_ETR, TIM5_CH4PF10PF9 — шарик G2: DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, TIM14_CH1, UART8_TXPF9PF8 — шарик G3: QUADSPI_BK1_IO0, SAI1_SCK_B, TIM13_CH1, UART8_RXPF8VSS — шарик G4VSSVDD — шарик G5VDDVDD — шарик G6VDDVDD — шарик G7VDDVSS — шарик G8VSSVCAP_2 — шарик G9VCAPVSS — шарик G10VSSPG8 — шарик G11: USART6_RTSPG8PC6 — шарик G12: DFSDM1_CKIN3, DFSDM2_DATIN6, FMPI2C1_SCL, FSMC_D1, FSMC_DA1, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC0 — шарик H1: ADC1_IN10, DFSDM2_CKIN4, LPTIM1_IN1, SAI1_MCLK_B, SYS_WKUP2PC0PC1 — шарик H2: ADC1_IN11, DFSDM2_DATIN4, LPTIM1_OUT, SAI1_SD_B, SYS_WKUP3PC1PC2 — шарик H3: ADC1_IN12, DFSDM1_CKOUT, DFSDM2_DATIN7, FSMC_NWE, I2S2_ext_SD, LPTIM1_IN2, SAI1_SCK_B, SPI2_MISOPC2PC3 — шарик H4: ADC1_IN13, DFSDM2_CKIN7, FSMC_A0, I2S2_SD, LPTIM1_ETR, SAI1_FS_B, SPI2_MOSIPC3BYPASS_REG — шарик H5BYPASSREGVSS — шарик H6VSSVCAP_1 — шарик H7VCAPPE11 — шарик H8: ADC1_EXTI11, DFSDM2_CKIN0, FSMC_D8, FSMC_DA8, I2S4_WS, I2S5_WS, SPI4_NSS, SPI5_NSS, TIM1_CH2PE11PD11 — шарик H9: ADC1_EXTI11, DFSDM2_DATIN2, FMPI2C1_SMBA, FSMC_A16, QUADSPI_BK1_IO0, USART3_CTSPD11PG7 — шарик H10: USART6_CKPG7PG6 — шарик H11: QUADSPI_BK1_NCSPG6PG5 — шарик H12: FSMC_A15PG5VSSA — шарик J1VSSAPA0 — шарик J2: ADC1_IN0, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA4 — шарик J3: ADC1_IN4, DAC_OUT1, DFSDM1_DATIN1, FSMC_D6, FSMC_DA6, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CKPA4PC4 — шарик J4: ADC1_IN14, DFSDM2_CKIN2, FSMC_NE4, I2S1_MCK, QUADSPI_BK2_IO2PC4PB2 — шарик J5: DFSDM1_CKIN0, LPTIM1_OUT, QUADSPI_CLKPB2PG1 — шарик J6: CAN1_TX, FSMC_A11, UART9_TXPG1PE10 — шарик J7: DFSDM2_DATIN0, FSMC_D7, FSMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2NPE10PE12 — шарик J8: DFSDM2_DATIN7, FSMC_D9, FSMC_DA9, I2S4_CK, I2S5_CK, SPI4_SCK, SPI5_SCK, TIM1_CH3NPE12PD10 — шарик J9: FSMC_D15, FSMC_DA15, UART4_TX, USART3_CKPD10PG4 — шарик J10: FSMC_A14PG4PG3 — шарик J11: FSMC_A13PG3PG2 — шарик J12: FSMC_A12PG2VREF- — шарик K1VREF-PA1 — шарик K2: ADC1_IN1, I2S4_SD, QUADSPI_BK1_IO3, SPI4_MOSI, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTSPA1PA5 — шарик K3: ADC1_IN5, DAC_OUT2, DFSDM1_CKIN1, FSMC_D7, FSMC_DA7, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PC5 — шарик K4: ADC1_IN15, DFSDM2_DATIN2, FMPI2C1_SMBA, FSMC_NOE, QUADSPI_BK2_IO3, USART3_RXPC5PF13 — шарик K5: FMPI2C1_SMBA, FSMC_A7PF13PG0 — шарик K6: CAN1_RX, FSMC_A10, UART9_RXPG0PE9 — шарик K7: DAC_EXTI9, DFSDM1_CKOUT, FSMC_D6, FSMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1PE9PE13 — шарик K8: DFSDM2_CKIN7, FSMC_D10, FSMC_DA10, SPI4_MISO, SPI5_MISO, TIM1_CH3PE13PD9 — шарик K9: DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RXPD9PD13 — шарик K10: FMPI2C1_SDA, FSMC_A18, QUADSPI_BK1_IO3, TIM4_CH2PD13PD14 — шарик K11: DFSDM2_CKIN0, FMPI2C1_SCL, FSMC_D0, FSMC_DA0, TIM4_CH3, UART9_RXPD14PD15 — шарик K12: ADC1_EXTI15, DFSDM2_DATIN0, FMPI2C1_SDA, FSMC_D1, FSMC_DA1, TIM4_CH4, UART9_TXPD15VREF+ — шарик L1VREF+PA2 — шарик L2: ADC1_IN2, FSMC_D4, FSMC_DA4, I2S_CKIN, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA6 — шарик L3: ADC1_IN6, DFSDM2_CKIN1, I2S2_MCK, QUADSPI_BK2_IO0, SDIO_CMD, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PB0 — шарик L4: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N, TIM3_CH3, TIM8_CH2NPB0PF12 — шарик L5: FSMC_A6, TIM8_BKINPF12PF15 — шарик L6: ADC1_EXTI15, FMPI2C1_SDA, FSMC_A9PF15PE8 — шарик L7: DFSDM1_CKIN2, FSMC_D5, FSMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8PE14 — шарик L8: DFSDM2_DATIN1, FSMC_D11, FSMC_DA11, I2S4_SD, I2S5_SD, SPI4_MOSI, SPI5_MOSI, TIM1_CH4PE14PD8 — шарик L9: FSMC_D13, FSMC_DA13, USART3_TXPD8PD12 — шарик L10: DFSDM2_CKIN2, FMPI2C1_SCL, FSMC_A17, QUADSPI_BK1_IO1, TIM4_CH1, USART3_RTSPD12PB14 — шарик L11: DFSDM1_DATIN2, FMPI2C1_SDA, FSMC_D0, FSMC_DA0, I2S2_ext_SD, SDIO_D6, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTSPB14PB15 — шарик L12: ADC1_EXTI15, DFSDM1_CKIN2, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SDIO_CK, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3NPB15VDDA — шарик M1VDDAPA3 — шарик M2: ADC1_IN3, FSMC_D5, FSMC_DA5, I2S2_MCK, SAI1_SD_B, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RXPA3PA7 — шарик M3: ADC1_IN7, DFSDM2_DATIN1, I2S1_SD, QUADSPI_BK2_IO1, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик M4: ADC1_IN9, DFSDM1_DATIN0, I2S5_WS, QUADSPI_CLK, SPI5_NSS, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1PF11 — шарик M5: ADC1_EXTI11, TIM8_ETRPF11PF14 — шарик M6: FMPI2C1_SCL, FSMC_A8PF14PE7 — шарик M7: DFSDM1_DATIN2, FSMC_D4, FSMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7PE15 — шарик M8: ADC1_EXTI15, DFSDM2_CKIN1, FSMC_D12, FSMC_DA12, TIM1_BKINPE15PB10 — шарик M9: DFSDM2_CKOUT, FMPI2C1_SCL, I2C2_SCL, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB11 — шарик M10: ADC1_EXTI11, I2C2_SDA, I2S_CKIN, TIM2_CH4, USART3_RXPB11PB12 — шарик M11: CAN2_RX, DFSDM1_DATIN1, FSMC_D13, FSMC_DA13, I2C2_SMBA, I2S2_WS, I2S3_CK, I2S4_WS, SPI2_NSS, SPI3_SCK, SPI4_NSS, TIM1_BKIN, UART5_RX, USART3_CKPB12PB13 — шарик M12: CAN2_TX, DFSDM1_CKIN1, FMPI2C1_SMBA, I2S2_CK, I2S4_CK, SPI2_SCK, SPI4_SCK, TIM1_CH1N, UART5_TX, USART3_CTSPB13UFBGA144, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E12, AF7)
CTSPA11 (C12, AF7)
RTSPA12 (B12, AF7)
RXPB3 (A7, AF7), PB7 (D6, AF7), PA10 (D11, AF7)
TXPA15 (A10, AF7), PB6 (C6, AF7), PA9 (D12, AF7)
USART2CKPD7 (A9, AF7), PA4 (J3, AF7)
CTSPD3 (D9, AF7), PA0 (J2, AF7)
RTSPD4 (C9, AF7), PA1 (K2, AF7)
RXPD6 (A8, AF7), PA3 (M2, AF7)
TXPD5 (B9, AF7), PA2 (L2, AF7)
USART3CKPC12 (C10, AF7), PD10 (J9, AF7), PB12 (M11, AF8)
CTSPD11 (H9, AF7), PB13 (M12, AF8)
RTSPD12 (L10, AF7), PB14 (L11, AF7)
RXPC11 (B10, AF7), PC5 (K4, AF7), PD9 (K9, AF7), PB11 (M10, AF7)
TXPC10 (B11, AF7), PD8 (L9, AF7), PB10 (M9, AF7)
USART6CKPC8 (F11, AF8), PG7 (H10, AF8)
CTSPG15 (B7, AF8), PG13 (D7, AF8)
RTSPG12 (B8, AF8), PG8 (G11, AF8)
RXPA12 (B12, AF8), PG9 (E8, AF8), PC7 (F12, AF8)
TXPG14 (C7, AF8), PA11 (C12, AF8), PC6 (G12, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (B10, AF8), PA11 (C12, AF11), PD0 (E10, AF11), PA1 (K2, AF8)
TXPA12 (B12, AF11), PD1 (D10, AF11), PA0 (J2, AF8), PD10 (J9, AF8)
UART5RXPB5 (B6, AF11), PB8 (C5, AF11), PD2 (E9, AF8), PB12 (M11, AF11)
TXPB9 (B5, AF11), PB6 (C6, AF11), PC12 (C10, AF8), PB13 (M12, AF11)
UART7RXPB3 (A7, AF8), PA8 (E12, AF8), PF6 (F3, AF8), PE7 (M7, AF8)
TXPB4 (A6, AF8), PA15 (A10, AF8), PF7 (F2, AF8), PE8 (L7, AF8)
UART8RXPE0 (A5, AF8), PF8 (G3, AF8)
TXPE1 (A4, AF8), PF9 (G2, AF8)
UART9RXPG0 (K6, AF11), PD14 (K11, AF11)
TXPG1 (J6, AF11), PD15 (K12, AF11)
UART10RXPE2 (A3, AF11), PG11 (C8, AF11)
TXPE3 (A2, AF11), PG12 (B8, AF11)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A6, AF5), PA6 (L3, AF5)
MOSIPB5 (B6, AF5), PA7 (M3, AF5)
NSSPA15 (A10, AF5), PA4 (J3, AF5)
SCKPB3 (A7, AF5), PA5 (K3, AF5)
SPI2MISOPA12 (B12, AF5), PC2 (H3, AF5), PB14 (L11, AF5)
MOSIPA10 (D11, AF5), PC3 (H4, AF5), PB15 (L12, AF5)
NSSPB9 (B5, AF5), PA11 (C12, AF5), PB12 (M11, AF5)
SCKPD3 (D9, AF5), PA9 (D12, AF5), PC7 (F12, AF5), PB10 (M9, AF5), PB13 (M12, AF5)
SPI3MISOPB4 (A6, AF6), PC11 (B10, AF6)
MOSIPD6 (A8, AF5), PB5 (B6, AF6), PC12 (C10, AF6)
NSSPA15 (A10, AF6), PA4 (J3, AF6)
SCKPB3 (A7, AF6), PC10 (B11, AF6), PB12 (M11, AF7)
SPI4MISOPE5 (B3, AF5), PA11 (C12, AF6), PE13 (K8, AF5)
MOSIPE6 (B4, AF5), PA1 (K2, AF5), PE14 (L8, AF5)
NSSPE4 (B2, AF5), PE11 (H8, AF5), PB12 (M11, AF6)
SCKPE2 (A3, AF5), PE12 (J8, AF5), PB13 (M12, AF6)
SPI5MISOPE5 (B3, AF6), PA12 (B12, AF6), PE13 (K8, AF6)
MOSIPE6 (B4, AF6), PB8 (C5, AF6), PA10 (D11, AF6), PE14 (L8, AF6)
NSSPE4 (B2, AF6), PE11 (H8, AF6), PB1 (M4, AF6)
SCKPE2 (A3, AF6), PE12 (J8, AF6), PB0 (L4, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (E11, AF5), PA2 (L2, AF5), PB11 (M10, AF5)
I2S1CKPB3 (A7, AF5), PA5 (K3, AF5)
MCKPC4 (J4, AF5)
SDPB5 (B6, AF5), PA7 (M3, AF5)
WSPA15 (A10, AF5), PA4 (J3, AF5)
I2S2CKPD3 (D9, AF5), PA9 (D12, AF5), PC7 (F12, AF5), PB10 (M9, AF5), PB13 (M12, AF5)
ext_SDPC2 (H3, AF6), PB14 (L11, AF6)
MCKPC6 (G12, AF5), PA6 (L3, AF6), PA3 (M2, AF5)
SDPA10 (D11, AF5), PC3 (H4, AF5), PB15 (L12, AF5)
WSPB9 (B5, AF5), PA11 (C12, AF5), PB12 (M11, AF5)
I2S3CKPB3 (A7, AF6), PC10 (B11, AF6), PB12 (M11, AF5)
ext_SDPB4 (A6, AF5), PC11 (B10, AF5)
MCKPC7 (F12, AF6), PB10 (M9, AF6)
SDPD6 (A8, AF5), PB5 (B6, AF6), PC12 (C10, AF6)
WSPA15 (A10, AF6), PA4 (J3, AF6)
I2S4CKPE2 (A3, AF5), PE12 (J8, AF5), PB13 (M12, AF6)
SDPE6 (B4, AF5), PA1 (K2, AF5), PE14 (L8, AF5)
WSPE4 (B2, AF5), PE11 (H8, AF5), PB12 (M11, AF6)
I2S5CKPE2 (A3, AF6), PE12 (J8, AF6), PB0 (L4, AF6)
SDPE6 (B4, AF6), PB8 (C5, AF6), PA10 (D11, AF6), PE14 (L8, AF6)
WSPE4 (B2, AF6), PE11 (H8, AF6), PB1 (M4, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (C5, AF4), PB6 (C6, AF4)
SDAPB9 (B5, AF4), PB7 (D6, AF4)
SMBAPB5 (B6, AF4)
I2C2SCLPF1 (C4, AF4), PB10 (M9, AF4)
SDAPB3 (A7, AF9), PB9 (B5, AF9), PF0 (C3, AF4), PB11 (M10, AF4)
SMBAPF2 (D4, AF4), PB12 (M11, AF4)
I2C3SCLPA8 (E12, AF4)
SDAPB4 (A6, AF9), PB8 (C5, AF9), PC9 (E11, AF4)
SMBAPA9 (D12, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPC6 (G12, AF4), PD14 (K11, AF4), PD12 (L10, AF4), PB15 (L12, AF4), PF14 (M6, AF4), PB10 (M9, AF9)
SDAPB3 (A7, AF4), PC7 (F12, AF4), PD13 (K10, AF4), PD15 (K12, AF4), PF15 (L6, AF4), PB14 (L11, AF4)
SMBAPD11 (H9, AF4), PC5 (K4, AF4), PF13 (K5, AF4), PB13 (M12, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (C5, AF8), PA11 (C12, AF9), PD0 (E10, AF9), PG0 (K6, AF9)
TXPB9 (B5, AF8), PA12 (B12, AF9), PD1 (D10, AF9), PG1 (J6, AF9)
CAN2RXPB5 (B6, AF9), PG11 (C8, AF9), PB12 (M11, AF9)
TXPG12 (B8, AF9), PB6 (C6, AF9), PB13 (M12, AF9)
CAN3RXPB3 (A7, AF11), PA8 (E12, AF11)
TXPB4 (A6, AF11), PA15 (A10, AF11)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C12, AF10)
DPPA12 (B12, AF10)
IDPA10 (D11, AF10)
SOFPA8 (E12, AF10)
VBUSPA9 (D12, AF10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (C10, AF12), PB15 (L12, AF12)
CMDPD2 (E9, AF12), PA6 (L3, AF12)
D0PB4 (A6, AF12), PB6 (C6, AF12), PC8 (F11, AF12)
D1PC9 (E11, AF12), PA8 (E12, AF12)
D2PC10 (B11, AF12), PA9 (D12, AF12)
D3PB5 (B6, AF12), PC11 (B10, AF12)
D4PB8 (C5, AF12)
D5PB9 (B5, AF12)
D6PC6 (G12, AF12), PB14 (L11, AF12)
D7PC7 (F12, AF12), PB10 (M9, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (E11, AF9), PF8 (G3, AF10), PD11 (H9, AF9)
BK1_IO1PC10 (B11, AF9), PF9 (G2, AF10), PD12 (L10, AF9)
BK1_IO2PE2 (A3, AF9), PF7 (F2, AF9), PC8 (F11, AF9)
BK1_IO3PF6 (F3, AF9), PA1 (K2, AF9), PD13 (K10, AF9)
BK1_NCSPB6 (C6, AF10), PG6 (H11, AF10)
BK2_IO0PA6 (L3, AF10), PE7 (M7, AF10)
BK2_IO1PE8 (L7, AF10), PA7 (M3, AF10)
BK2_IO2PG9 (E8, AF9), PC4 (J4, AF10), PE9 (K7, AF10)
BK2_IO3PG14 (C7, AF9), PE10 (J7, AF10), PC5 (K4, AF10)
BK2_NCSPC11 (B10, AF9)
CLKPD3 (D9, AF9), PB2 (J5, AF9), PB1 (M4, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE6 (B4, AF7), PB5 (B6, AF10)
FS_BPF9 (G2, AF7), PC3 (H4, AF7)
MCLK_APE2 (A3, AF7), PA15 (A10, AF10)
MCLK_BPF7 (F2, AF7), PC0 (H1, AF7)
SCK_APB4 (A6, AF10), PE5 (B3, AF7)
SCK_BPF8 (G3, AF7), PC2 (H3, AF7)
SD_APB3 (A7, AF10), PE4 (B2, AF7)
SD_BPE3 (A2, AF7), PF6 (F3, AF7), PC1 (H2, AF7), PA3 (M2, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10)
EXTI15PA15 (A10), PG15 (B7), PC15-OSC32_OUT (C1), PD15 (K12), PF15 (L6), PB15 (L12), PE15 (M8)
IN0PA0 (J2)
IN1PA1 (K2)
IN2PA2 (L2)
IN3PA3 (M2)
IN4PA4 (J3)
IN5PA5 (K3)
IN6PA6 (L3)
IN7PA7 (M3)
IN8PB0 (L4)
IN9PB1 (M4)
IN10PC0 (H1)
IN11PC1 (H2)
IN12PC2 (H3)
IN13PC3 (H4)
IN14PC4 (J4)
IN15PC5 (K4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B5), PA9 (D12), PG9 (E8), PC9 (E11), PF9 (G2), PE9 (K7), PD9 (K9)
OUT1PA4 (J3)
OUT2PA5 (K3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L3, AF1), PE15 (M8, AF1), PB12 (M11, AF1)
CH1PA8 (E12, AF1), PE9 (K7, AF1)
CH1NPE8 (L7, AF1), PA7 (M3, AF1), PB13 (M12, AF1)
CH2PA9 (D12, AF1), PE11 (H8, AF1)
CH2NPE10 (J7, AF1), PB0 (L4, AF1), PB14 (L11, AF1)
CH3PA10 (D11, AF1), PE13 (K8, AF1)
CH3NPE12 (J8, AF1), PB15 (L12, AF1), PB1 (M4, AF1)
CH4PA11 (C12, AF1), PE14 (L8, AF1)
ETRPA12 (B12, AF1), PF10 (G1, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (A10, AF1), PA0 (J2, AF1), PA5 (K3, AF1)
CH2PB3 (A7, AF1), PA1 (K2, AF1)
CH3PA2 (L2, AF1), PB10 (M9, AF1)
CH4PA3 (M2, AF1), PB11 (M10, AF1)
ETRPA15 (A10, AF1), PA0 (J2, AF1), PA5 (K3, AF1)
TIM3CH1PB4 (A6, AF2), PC6 (G12, AF2), PA6 (L3, AF2)
CH2PB5 (B6, AF2), PC7 (F12, AF2), PA7 (M3, AF2)
CH3PC8 (F11, AF2), PB0 (L4, AF2)
CH4PC9 (E11, AF2), PB1 (M4, AF2)
ETRPD2 (E9, AF2)
TIM4CH1PB6 (C6, AF2), PD12 (L10, AF2)
CH2PB7 (D6, AF2), PD13 (K10, AF2)
CH3PB8 (C5, AF2), PD14 (K11, AF2)
CH4PB9 (B5, AF2), PD15 (K12, AF2)
ETRPE0 (A5, AF2)
TIM5CH1PF3 (E2, AF2), PA0 (J2, AF2)
CH2PF4 (E3, AF2), PA1 (K2, AF2)
CH3PF5 (E4, AF2), PA2 (L2, AF2)
CH4PF10 (G1, AF2), PA3 (M2, AF2)
TIM8BKINPA6 (L3, AF3), PF12 (L5, AF3)
CH1PC6 (G12, AF3)
CH1NPA5 (K3, AF3), PA7 (M3, AF3)
CH2PC7 (F12, AF3)
CH2NPB0 (L4, AF3), PB14 (L11, AF3)
CH3PC8 (F11, AF3)
CH3NPB15 (L12, AF3), PB1 (M4, AF3)
CH4PC9 (E11, AF3)
ETRPA0 (J2, AF3), PF11 (M5, AF3)
TIM9CH1PE5 (B3, AF3), PA2 (L2, AF3)
CH2PE6 (B4, AF3), PA3 (M2, AF3)
TIM10CH1PB8 (C5, AF3), PF6 (F3, AF3)
TIM11CH1PB9 (B5, AF3), PF7 (F2, AF3)
TIM12CH1PB14 (L11, AF9)
CH2PB15 (L12, AF9)
TIM13CH1PF8 (G3, AF9), PA6 (L3, AF9)
TIM14CH1PF9 (G2, AF9), PA7 (M3, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (C6, AF1), PC3 (H4, AF1)
IN1PB5 (B6, AF1), PC0 (H1, AF1)
IN2PB7 (D6, AF1), PC2 (H3, AF1)
OUTPB8 (C5, AF1), PC1 (H2, AF1), PB2 (J5, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (A1)
REFINPB15 (L12, AF0)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PF0 (C3, AF12), PC3 (H4, AF12)
A1PF1 (C4, AF12)
A2PF2 (D4, AF12)
A3PF3 (E2, AF12)
A4PF4 (E3, AF12)
A5PF5 (E4, AF12)
A6PF12 (L5, AF12)
A7PF13 (K5, AF12)
A8PF14 (M6, AF12)
A9PF15 (L6, AF12)
A10PG0 (K6, AF12)
A11PG1 (J6, AF12)
A12PG2 (J12, AF12)
A13PG3 (J11, AF12)
A14PG4 (J10, AF12)
A15PG5 (H12, AF12)
A16PD11 (H9, AF12)
A17PD12 (L10, AF12)
A18PD13 (K10, AF12)
A19PE3 (A2, AF12)
A20PE4 (B2, AF12)
A21PE5 (B3, AF12)
A22PE6 (B4, AF12)
A23PE2 (A3, AF12)
A24PG13 (D7, AF12)
A25PG14 (C7, AF12)
CLKPD3 (D9, AF12)
D0PD14 (K11, AF12), PB14 (L11, AF10)
D1PC6 (G12, AF10), PD15 (K12, AF12)
D2PC11 (B10, AF10), PD0 (E10, AF12)
D3PC12 (C10, AF10), PD1 (D10, AF12)
D4PA2 (L2, AF12), PE7 (M7, AF12)
D5PE8 (L7, AF12), PA3 (M2, AF12)
D6PA4 (J3, AF12), PE9 (K7, AF12)
D7PE10 (J7, AF12), PA5 (K3, AF12)
D8PE11 (H8, AF12)
D9PE12 (J8, AF12)
D10PE13 (K8, AF12)
D11PE14 (L8, AF12)
D12PE15 (M8, AF12)
D13PD8 (L9, AF12), PB12 (M11, AF12)
D14PD9 (K9, AF12)
D15PD10 (J9, AF12)
DA0PD14 (K11, AF12), PB14 (L11, AF10)
DA1PC6 (G12, AF10), PD15 (K12, AF12)
DA2PC11 (B10, AF10), PD0 (E10, AF12)
DA3PC12 (C10, AF10), PD1 (D10, AF12)
DA4PA2 (L2, AF12), PE7 (M7, AF12)
DA5PE8 (L7, AF12), PA3 (M2, AF12)
DA6PA4 (J3, AF12), PE9 (K7, AF12)
DA7PE10 (J7, AF12), PA5 (K3, AF12)
DA8PE11 (H8, AF12)
DA9PE12 (J8, AF12)
DA10PE13 (K8, AF12)
DA11PE14 (L8, AF12)
DA12PE15 (M8, AF12)
DA13PD8 (L9, AF12), PB12 (M11, AF12)
DA14PD9 (K9, AF12)
DA15PD10 (J9, AF12)
NBL0PE0 (A5, AF12)
NBL1PE1 (A4, AF12)
NE1PD7 (A9, AF12)
NE2PG9 (E8, AF12)
NE3PG10 (D8, AF12)
NE4PG12 (B8, AF12), PC4 (J4, AF12)
NLPB7 (D6, AF12)
NOEPD4 (C9, AF12), PC5 (K4, AF12)
NWAITPD6 (A8, AF12)
NWEPD5 (B9, AF12), PD2 (E9, AF10), PC2 (H3, AF12)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (C9, AF6), PB2 (J5, AF6)
CKIN1PD7 (A9, AF6), PA5 (K3, AF8), PB13 (M12, AF10)
CKIN2PE8 (L7, AF6), PB15 (L12, AF8)
CKIN3PE5 (B3, AF8), PC6 (G12, AF6)
CKOUTPA8 (E12, AF6), PC2 (H3, AF8), PE9 (K7, AF6)
DATIN0PD3 (D9, AF6), PB1 (M4, AF8)
DATIN1PD6 (A8, AF6), PA4 (J3, AF8), PB12 (M11, AF10)
DATIN2PB14 (L11, AF8), PE7 (M7, AF6)
DATIN3PE4 (B2, AF8), PC7 (F12, AF10)
DFSDM2CKIN0PE11 (H8, AF3), PD14 (K11, AF10)
CKIN1PB8 (C5, AF7), PA6 (L3, AF7), PE15 (M8, AF10)
CKIN2PC4 (J4, AF3), PD12 (L10, AF3)
CKIN3PA9 (D12, AF3), PC8 (F11, AF7)
CKIN4PE0 (A5, AF3), PC0 (H1, AF3)
CKIN5PC10 (B11, AF3), PA11 (C12, AF3)
CKIN6PD0 (E10, AF3), PC7 (F12, AF7)
CKIN7PB6 (C6, AF6), PC3 (H4, AF3), PE13 (K8, AF3)
CKOUTPD5 (B9, AF3), PD2 (E9, AF3), PB10 (M9, AF10)
DATIN0PE10 (J7, AF3), PD15 (K12, AF10)
DATIN1PB9 (B5, AF6), PE14 (L8, AF10), PA7 (M3, AF7)
DATIN2PD11 (H9, AF3), PC5 (K4, AF3)
DATIN3PA10 (D11, AF3), PC9 (E11, AF7)
DATIN4PE1 (A4, AF3), PC1 (H2, AF3)
DATIN5PC11 (B10, AF3), PA12 (B12, AF3)
DATIN6PD1 (D10, AF3), PC6 (G12, AF7)
DATIN7PB7 (D6, AF6), PC2 (H3, AF3), PE12 (J8, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A11, AF0)
JTDIPA15 (A10, AF0)
JTDO-SWOPB3 (A7, AF0)
JTMS-SWDIOPA13 (A12, AF0)
TRACECLKPE2 (A3, AF0)
TRACED0PE3 (A2, AF0), PF6 (F3, AF0)
TRACED1PE4 (B2, AF0), PD3 (D9, AF0), PF7 (F2, AF0)
TRACED2PE5 (B3, AF0), PG13 (D7, AF0)
TRACED3PE6 (B4, AF0), PG14 (C7, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E12, AF0)
MCO_2PC9 (E11, AF0)
OSC_INPH0 - OSC_IN (D1)
OSC_OUTPH1 - OSC_OUT (E1)
OSC32_INPC14-OSC32_IN (B1)
OSC32_OUTPC15-OSC32_OUT (C1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0 (J2)
SYS_WKUP2PC0 (H1)
SYS_WKUP3PC1 (H2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 144 шарика корпуса UFBGA144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC13ввод-выводRTC_AF1
A2PE3ввод-выводFSMC_A19 (AF12), SAI1_SD_B (AF7), SYS_TRACED0 (AF0), UART10_TX (AF11)
A3PE2ввод-выводFSMC_A23 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF7), SPI4_SCK (AF5), SPI5_SCK (AF6), SYS_TRACECLK (AF0), UART10_RX (AF11)
A4PE1ввод-выводDFSDM2_DATIN4 (AF3), FSMC_NBL1 (AF12), UART8_TX (AF8)
A5PE0ввод-выводDFSDM2_CKIN4 (AF3), FSMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8)
A6PB4ввод-выводCAN3_TX (AF11), I2C3_SDA (AF9), I2S3_ext_SD (AF5), SAI1_SCK_A (AF10), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF8)
A7PB3ввод-выводCAN3_RX (AF11), FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SAI1_SD_A (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF8), USART1_RX (AF7)
A8PD6ввод-выводDFSDM1_DATIN1 (AF6), FSMC_NWAIT (AF12), I2S3_SD (AF5), SPI3_MOSI (AF5), USART2_RX (AF7)
A9PD7ввод-выводDFSDM1_CKIN1 (AF6), FSMC_NE1 (AF12), USART2_CK (AF7)
A10PA15ввод-выводADC1_EXTI15, CAN3_TX (AF11), I2S1_WS (AF5), I2S3_WS (AF6), SAI1_MCLK_A (AF10), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART7_TX (AF8), USART1_TX (AF7)
A11PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A12PA13ввод-выводSYS_JTMS-SWDIO (AF0)
B1PC14-OSC32_INввод-выводRCC_OSC32_IN
B2PE4ввод-выводDFSDM1_DATIN3 (AF8), FSMC_A20 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SAI1_SD_A (AF7), SPI4_NSS (AF5), SPI5_NSS (AF6), SYS_TRACED1 (AF0)
B3PE5ввод-выводDFSDM1_CKIN3 (AF8), FSMC_A21 (AF12), SAI1_SCK_A (AF7), SPI4_MISO (AF5), SPI5_MISO (AF6), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
B4PE6ввод-выводFSMC_A22 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SAI1_FS_A (AF7), SPI4_MOSI (AF5), SPI5_MOSI (AF6), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
B5PB9ввод-выводCAN1_TX (AF8), DAC_EXTI9, DFSDM2_DATIN1 (AF6), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF11)
B6PB5ввод-выводCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), LPTIM1_IN1 (AF1), SAI1_FS_A (AF10), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), UART5_RX (AF11)
B7PG15ввод-выводADC1_EXTI15, USART6_CTS (AF8)
B8PG12ввод-выводCAN2_TX (AF9), FSMC_NE4 (AF12), UART10_TX (AF11), USART6_RTS (AF8)
B9PD5ввод-выводDFSDM2_CKOUT (AF3), FSMC_NWE (AF12), USART2_TX (AF7)
B10PC11ввод-выводADC1_EXTI11, DFSDM2_DATIN5 (AF3), FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B11PC10ввод-выводDFSDM2_CKIN5 (AF3), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7)
B12PA12ввод-выводCAN1_TX (AF9), DFSDM2_DATIN5 (AF3), SPI2_MISO (AF5), SPI5_MISO (AF6), TIM1_ETR (AF1), UART4_TX (AF11), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
C1PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
C2VBATпитание—
C3PF0ввод-выводFSMC_A0 (AF12), I2C2_SDA (AF4)
C4PF1ввод-выводFSMC_A1 (AF12), I2C2_SCL (AF4)
C5PB8ввод-выводCAN1_RX (AF8), DFSDM2_CKIN1 (AF7), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), LPTIM1_OUT (AF1), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF11)
C6PB6ввод-выводCAN2_TX (AF9), DFSDM2_CKIN7 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), UART5_TX (AF11), USART1_TX (AF7)
C7PG14ввод-выводFSMC_A25 (AF12), QUADSPI_BK2_IO3 (AF9), SYS_TRACED3 (AF0), USART6_TX (AF8)
C8PG11ввод-выводADC1_EXTI11, CAN2_RX (AF9), UART10_RX (AF11)
C9PD4ввод-выводDFSDM1_CKIN0 (AF6), FSMC_NOE (AF12), USART2_RTS (AF7)
C10PC12ввод-выводFSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
C11VDDUSBпитание—
C12PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), DFSDM2_CKIN5 (AF3), I2S2_WS (AF5), SPI2_NSS (AF5), SPI4_MISO (AF6), TIM1_CH4 (AF1), UART4_RX (AF11), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
D1PH0 - OSC_INввод-выводRCC_OSC_IN
D2VSSпитание—
D3VDDпитание—
D4PF2ввод-выводFSMC_A2 (AF12), I2C2_SMBA (AF4)
D5BOOT0загрузка—
D6PB7ввод-выводDFSDM2_DATIN7 (AF6), FSMC_NL (AF12), I2C1_SDA (AF4), LPTIM1_IN2 (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
D7PG13ввод-выводFSMC_A24 (AF12), SYS_TRACED2 (AF0), USART6_CTS (AF8)
D8PG10ввод-выводFSMC_NE3 (AF12)
D9PD3ввод-выводDFSDM1_DATIN0 (AF6), FSMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7)
D10PD1ввод-выводCAN1_TX (AF9), DFSDM2_DATIN6 (AF3), FSMC_D3 (AF12), FSMC_DA3 (AF12), UART4_TX (AF11)
D11PA10ввод-выводDFSDM2_DATIN3 (AF3), I2S2_SD (AF5), I2S5_SD (AF6), SPI2_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D12PA9ввод-выводDAC_EXTI9, DFSDM2_CKIN3 (AF3), I2C3_SMBA (AF4), I2S2_CK (AF5), SDIO_D2 (AF12), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10)
E1PH1 - OSC_OUTввод-выводRCC_OSC_OUT
E2PF3ввод-выводFSMC_A3 (AF12), TIM5_CH1 (AF2)
E3PF4ввод-выводFSMC_A4 (AF12), TIM5_CH2 (AF2)
E4PF5ввод-выводFSMC_A5 (AF12), TIM5_CH3 (AF2)
E5PDR_ONпитание—
E6VSSпитание—
E7VSSпитание—
E8PG9ввод-выводDAC_EXTI9, FSMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), USART6_RX (AF8)
E9PD2ввод-выводDFSDM2_CKOUT (AF3), FSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
E10PD0ввод-выводCAN1_RX (AF9), DFSDM2_CKIN6 (AF3), FSMC_D2 (AF12), FSMC_DA2 (AF12), UART4_RX (AF11)
E11PC9ввод-выводDAC_EXTI9, DFSDM2_DATIN3 (AF7), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
E12PA8ввод-выводCAN3_RX (AF11), DFSDM1_CKOUT (AF6), I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), UART7_RX (AF8), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
F1NRSTсброс—
F2PF7ввод-выводQUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF7), SYS_TRACED1 (AF0), TIM11_CH1 (AF3), UART7_TX (AF8)
F3PF6ввод-выводQUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF7), SYS_TRACED0 (AF0), TIM10_CH1 (AF3), UART7_RX (AF8)
F4VDDпитание—
F5VDDпитание—
F6VDDпитание—
F7VDDпитание—
F8VDDпитание—
F9VDDпитание—
F10VDDпитание—
F11PC8ввод-выводDFSDM2_CKIN3 (AF7), QUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
F12PC7ввод-выводDFSDM1_DATIN3 (AF10), DFSDM2_CKIN6 (AF7), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
G1PF10ввод-выводTIM1_ETR (AF1), TIM5_CH4 (AF2)
G2PF9ввод-выводDAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF7), TIM14_CH1 (AF9), UART8_TX (AF8)
G3PF8ввод-выводQUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF7), TIM13_CH1 (AF9), UART8_RX (AF8)
G4VSSпитание—
G5VDDпитание—
G6VDDпитание—
G7VDDпитание—
G8VSSпитание—
G9VCAP_2питание—
G10VSSпитание—
G11PG8ввод-выводUSART6_RTS (AF8)
G12PC6ввод-выводDFSDM1_CKIN3 (AF6), DFSDM2_DATIN6 (AF7), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
H1PC0ввод-выводADC1_IN10, DFSDM2_CKIN4 (AF3), LPTIM1_IN1 (AF1), SAI1_MCLK_B (AF7), SYS_WKUP2
H2PC1ввод-выводADC1_IN11, DFSDM2_DATIN4 (AF3), LPTIM1_OUT (AF1), SAI1_SD_B (AF7), SYS_WKUP3
H3PC2ввод-выводADC1_IN12, DFSDM1_CKOUT (AF8), DFSDM2_DATIN7 (AF3), FSMC_NWE (AF12), I2S2_ext_SD (AF6), LPTIM1_IN2 (AF1), SAI1_SCK_B (AF7), SPI2_MISO (AF5)
H4PC3ввод-выводADC1_IN13, DFSDM2_CKIN7 (AF3), FSMC_A0 (AF12), I2S2_SD (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF7), SPI2_MOSI (AF5)
H5BYPASS_REGзагрузка—
H6VSSпитание—
H7VCAP_1питание—
H8PE11ввод-выводADC1_EXTI11, DFSDM2_CKIN0 (AF3), FSMC_D8 (AF12), FSMC_DA8 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), TIM1_CH2 (AF1)
H9PD11ввод-выводADC1_EXTI11, DFSDM2_DATIN2 (AF3), FMPI2C1_SMBA (AF4), FSMC_A16 (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7)
H10PG7ввод-выводUSART6_CK (AF8)
H11PG6ввод-выводQUADSPI_BK1_NCS (AF10)
H12PG5ввод-выводFSMC_A15 (AF12)
J1VSSAпитание—
J2PA0ввод-выводADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
J3PA4ввод-выводADC1_IN4, DAC_OUT1, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
J4PC4ввод-выводADC1_IN14, DFSDM2_CKIN2 (AF3), FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10)
J5PB2ввод-выводDFSDM1_CKIN0 (AF6), LPTIM1_OUT (AF1), QUADSPI_CLK (AF9)
J6PG1ввод-выводCAN1_TX (AF9), FSMC_A11 (AF12), UART9_TX (AF11)
J7PE10ввод-выводDFSDM2_DATIN0 (AF3), FSMC_D7 (AF12), FSMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1)
J8PE12ввод-выводDFSDM2_DATIN7 (AF3), FSMC_D9 (AF12), FSMC_DA9 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), SPI4_SCK (AF5), SPI5_SCK (AF6), TIM1_CH3N (AF1)
J9PD10ввод-выводFSMC_D15 (AF12), FSMC_DA15 (AF12), UART4_TX (AF8), USART3_CK (AF7)
J10PG4ввод-выводFSMC_A14 (AF12)
J11PG3ввод-выводFSMC_A13 (AF12)
J12PG2ввод-выводFSMC_A12 (AF12)
K1VREF-питание—
K2PA1ввод-выводADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
K3PA5ввод-выводADC1_IN5, DAC_OUT2, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3)
K4PC5ввод-выводADC1_IN15, DFSDM2_DATIN2 (AF3), FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7)
K5PF13ввод-выводFMPI2C1_SMBA (AF4), FSMC_A7 (AF12)
K6PG0ввод-выводCAN1_RX (AF9), FSMC_A10 (AF12), UART9_RX (AF11)
K7PE9ввод-выводDAC_EXTI9, DFSDM1_CKOUT (AF6), FSMC_D6 (AF12), FSMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1)
K8PE13ввод-выводDFSDM2_CKIN7 (AF3), FSMC_D10 (AF12), FSMC_DA10 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), TIM1_CH3 (AF1)
K9PD9ввод-выводDAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7)
K10PD13ввод-выводFMPI2C1_SDA (AF4), FSMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2)
K11PD14ввод-выводDFSDM2_CKIN0 (AF10), FMPI2C1_SCL (AF4), FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2), UART9_RX (AF11)
K12PD15ввод-выводADC1_EXTI15, DFSDM2_DATIN0 (AF10), FMPI2C1_SDA (AF4), FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2), UART9_TX (AF11)
L1VREF+питание—
L2PA2ввод-выводADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
L3PA6ввод-выводADC1_IN6, DFSDM2_CKIN1 (AF7), I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
L4PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3)
L5PF12ввод-выводFSMC_A6 (AF12), TIM8_BKIN (AF3)
L6PF15ввод-выводADC1_EXTI15, FMPI2C1_SDA (AF4), FSMC_A9 (AF12)
L7PE8ввод-выводDFSDM1_CKIN2 (AF6), FSMC_D5 (AF12), FSMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
L8PE14ввод-выводDFSDM2_DATIN1 (AF10), FSMC_D11 (AF12), FSMC_DA11 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH4 (AF1)
L9PD8ввод-выводFSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7)
L10PD12ввод-выводDFSDM2_CKIN2 (AF3), FMPI2C1_SCL (AF4), FSMC_A17 (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7)
L11PB14ввод-выводDFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7)
L12PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
M1VDDAпитание—
M2PA3ввод-выводADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), SAI1_SD_B (AF10), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
M3PA7ввод-выводADC1_IN7, DFSDM2_DATIN1 (AF7), I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
M4PB1ввод-выводADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
M5PF11ввод-выводADC1_EXTI11, TIM8_ETR (AF3)
M6PF14ввод-выводFMPI2C1_SCL (AF4), FSMC_A8 (AF12)
M7PE7ввод-выводDFSDM1_DATIN2 (AF6), FSMC_D4 (AF12), FSMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
M8PE15ввод-выводADC1_EXTI15, DFSDM2_CKIN1 (AF10), FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1)
M9PB10ввод-выводDFSDM2_CKOUT (AF10), FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
M10PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), I2S_CKIN (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
M11PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF10), FSMC_D13 (AF12), FSMC_DA13 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF5), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), UART5_RX (AF11), USART3_CK (AF8)
M12PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), UART5_TX (AF11), USART3_CTS (AF8)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
PDR_ONE5управление внутренней схемой сброса по питанию
VBATC2резервное питание: часы реального времени и резервные регистры
VCAPG9, H7вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDD3, F4, F5, F6, F7, F8, F9, F10, G5, G6, G7питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSBC11питание приёмопередатчика USB
VREF-K1нижнее опорное напряжение АЦП
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD2, E6, E7, G4, G8, G10, H6общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTF1сброс, активный уровень — низкий
BOOT0D5выбор источника загрузки при сбросе
BYPASS_REGH5отключение внутреннего стабилизатора напряжения ядра

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F423ZHJx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F423ZHSTM32F423ZHJx1,5 МБ320 КБ

Линейка STM32F413/423, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F413ZG, STM32F413ZHSTM32F413/423144 из 144выводы совпадают полностью
STM32F446ZCHx, STM32F446ZEHxSTM32F446144 из 144выводы совпадают полностью
STM32F446ZCJx, STM32F446ZEJxSTM32F446144 из 144выводы совпадают полностью
STM32F412ZE, STM32F412ZGSTM32F412143 из 144C11: VDDUSB → VDD_USB
STM32H723ZEIxSTM32H723/733142 из 144C11: VDDUSB → VDD33USB; H5: BYPASS_REG → VSS
STM32H723ZGIxSTM32H723/733142 из 144C11: VDDUSB → VDD33USB; H5: BYPASS_REG → VSS
STM32H730ZBIxSTM32H730 Value line142 из 144C11: VDDUSB → VDD33USB; H5: BYPASS_REG → VSS
STM32H733ZGIxSTM32H723/733142 из 144C11: VDDUSB → VDD33USB; H5: BYPASS_REG → VSS
STM32F723Z(C-E)IxSTM32F7x3141 из 144F7: VDD → VDDSDMMC; H10: PG7 → V12_PHYHS; H11: PG6 → REXTPHYHS
STM32F733ZEIxSTM32F7x3141 из 144F7: VDD → VDDSDMMC; H10: PG7 → V12_PHYHS; H11: PG6 → REXTPHYHS

Частые вопросы

На каких выводах USART1 у STM32F423ZH?

В корпусе UFBGA144 сигнал USART1_TX выведен на PA15 (шарик A10, AF7) или PB6 (шарик C6, AF7) или PA9 (шарик D12, AF7), USART1_RX — на PB3 (шарик A7, AF7) или PB7 (шарик D6, AF7) или PA10 (шарик D11, AF7).

Где у STM32F423ZH выводы SWD для программатора?

SWDIO — PA13 (шарик A12, AF0), SWCLK — PA14 (шарик A11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F423ZH?

I2C1_SCL — PB8 (шарик C5, AF4) или PB6 (шарик C6, AF4), I2C1_SDA — PB9 (шарик B5, AF4) или PB7 (шарик D6, AF4).

Сколько выводов ввода-вывода у STM32F423ZH в корпусе UFBGA144?

114 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F423ZH?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
