STM32F723ZC и STM32F723ZE в корпусе UFBGA144: распиновка

STM32F723ZC и STM32F723ZE — микроконтроллеры STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 256 и 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус UFBGA144 — 144 шарика, из них 112 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
256 и 512 КБ
ОЗУ
192 КБ
Корпус
UFBGA144, 144 шарика
Линий ввода-вывода
112
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

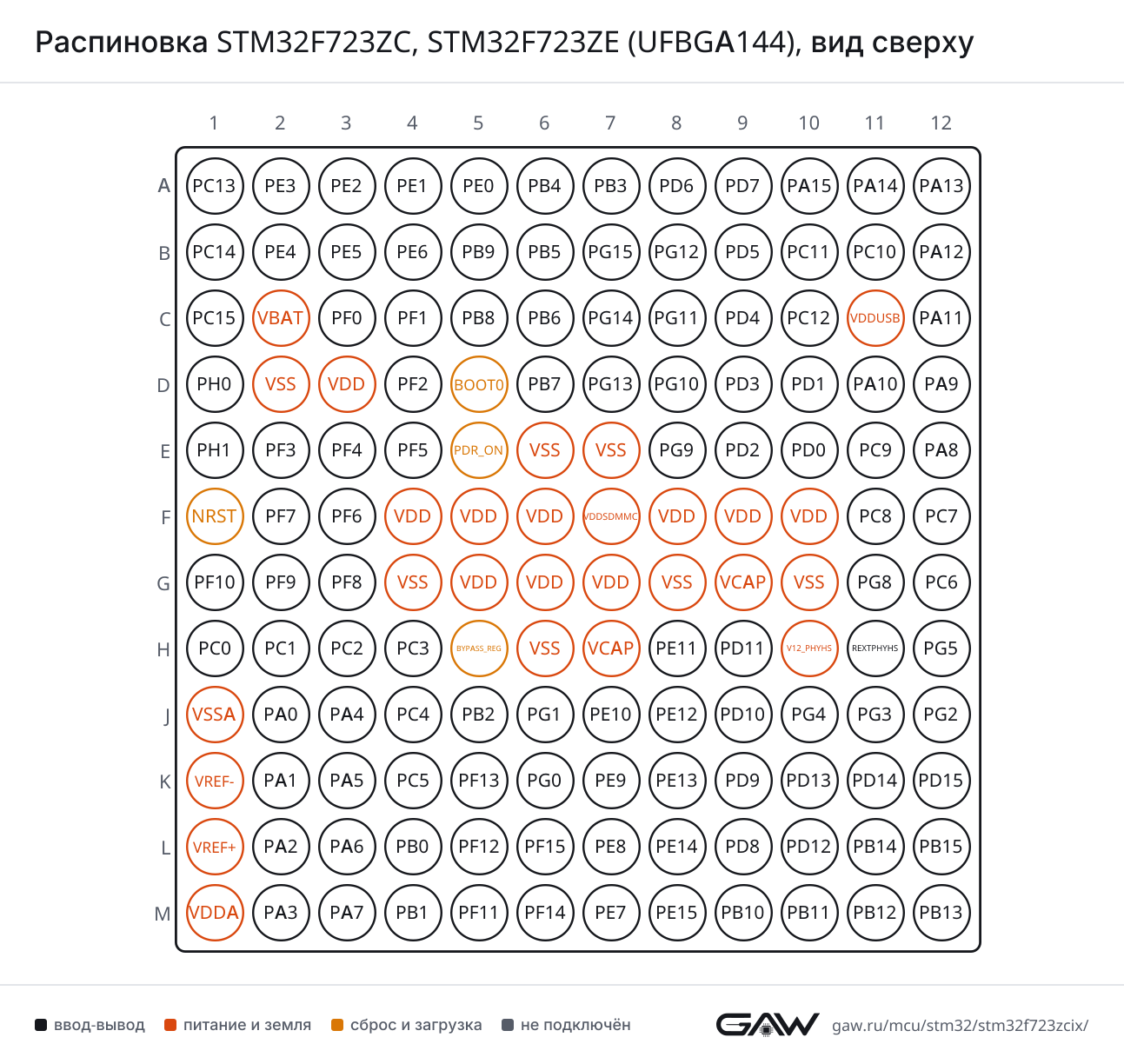

Расположение шариков STM32F723ZC, STM32F723ZE в корпусе UFBGA144, вид сверхуABCDEFGHJKLM123456789101112PC13 — шарик A1: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4PC13PE3 — шарик A2: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3PE2 — шарик A3: FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PE1 — шарик A4: FMC_NBL1, LPTIM1_IN2, UART8_TXPE1PE0 — шарик A5: FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RXPE0PB4 — шарик A6: I2S2_WS, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB3 — шарик A7: I2S1_CK, I2S3_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PD6 — шарик A8: FMC_NWAIT, I2S3_SD, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PD7 — шарик A9: FMC_NE1, SDMMC2_CMD, USART2_CKPD7PA15 — шарик A10: I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTSPA15PA14 — шарик A11: SYS_JTCK-SWCLKPA14PA13 — шарик A12: SYS_JTMS-SWDIOPA13PC14-OSC32_IN — шарик B1: RCC_OSC32_INPC14PE4 — шарик B2: FMC_A20, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4PE5 — шарик B3: FMC_A21, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PE6 — шарик B4: FMC_A22, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH2PE6PB9 — шарик B5: CAN1_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PB5 — шарик B6: FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7PB5PG15 — шарик B7: FMC_SDNCAS, USART6_CTSPG15PG12 — шарик B8: FMC_NE4, LPTIM1_IN1, SDMMC2_D3, USART6_DE, USART6_RTSPG12PD5 — шарик B9: FMC_NWE, USART2_TXPD5PC11 — шарик B10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B11: I2S3_CK, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PA12 — шарик B12: CAN1_TX, SAI2_FS_B, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PC15-OSC32_OUT — шарик C1: RCC_OSC32_OUTPC15VBAT — шарик C2VBATPF0 — шарик C3: FMC_A0, I2C2_SDAPF0PF1 — шарик C4: FMC_A1, I2C2_SCLPF1PB8 — шарик C5: CAN1_RX, I2C1_SCL, SDMMC1_D4, SDMMC2_D4, TIM10_CH1, TIM4_CH3PB8PB6 — шарик C6: FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TXPB6PG14 — шарик C7: FMC_A25, LPTIM1_ETR, QUADSPI_BK2_IO3, SYS_TRACED1, USART6_TXPG14PG11 — шарик C8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_INT, SDMMC2_D2PG11PD4 — шарик C9: FMC_NOE, USART2_DE, USART2_RTSPD4PC12 — шарик C10: I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CKPC12VDDUSB — шарик C11VDDUSBPA11 — шарик C12: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PH0-OSC_IN — шарик D1: RCC_OSC_INPH0VSS — шарик D2VSSVDD — шарик D3VDDPF2 — шарик D4: FMC_A2, I2C2_SMBAPF2BOOT0 — шарик D5BOOT0PB7 — шарик D6: FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PG13 — шарик D7: FMC_A24, LPTIM1_OUT, SYS_TRACED0, USART6_CTSPG13PG10 — шарик D8: FMC_NE3, SAI2_SD_B, SDMMC2_D1PG10PD3 — шарик D9: FMC_CLK, I2S2_CK, SPI2_SCK, USART2_CTSPD3PD1 — шарик D10: CAN1_TX, FMC_D3, FMC_DA3PD1PA10 — шарик D11: TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PA9 — шарик D12: DAC_EXTI9, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PH1-OSC_OUT — шарик E1: RCC_OSC_OUTPH1PF3 — шарик E2: ADC3_IN9, FMC_A3PF3PF4 — шарик E3: ADC3_IN14, FMC_A4PF4PF5 — шарик E4: ADC3_IN15, FMC_A5PF5PDR_ON — шарик E5PDR_ONVSS — шарик E6VSSVSS — шарик E7VSSPG9 — шарик E8: DAC_EXTI9, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, SAI2_FS_B, SDMMC2_D0, USART6_RXPG9PD2 — шарик E9: SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RXPD2PD0 — шарик E10: CAN1_RX, FMC_D2, FMC_DA2PD0PC9 — шарик E11: DAC_EXTI9, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PA8 — шарик E12: I2C3_SCL, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, USART1_CK, USB_OTG_FS_SOFPA8NRST — шарик F1NRSTPF7 — шарик F2: ADC3_IN5, QUADSPI_BK1_IO2, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TXPF7PF6 — шарик F3: ADC3_IN4, QUADSPI_BK1_IO3, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RXPF6VDD — шарик F4VDDVDD — шарик F5VDDVDD — шарик F6VDDVDDSDMMC — шарик F7VDDSDMMCVDD — шарик F8VDDVDD — шарик F9VDDVDD — шарик F10VDDPC8 — шарик F11: SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PC7 — шарик F12: I2S3_MCK, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PF10 — шарик G1: ADC3_IN8PF10PF9 — шарик G2: ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTSPF9PF8 — шарик G3: ADC3_IN6, QUADSPI_BK1_IO0, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, UART7_DE, UART7_RTSPF8VSS — шарик G4VSSVDD — шарик G5VDDVDD — шарик G6VDDVDD — шарик G7VDDVSS — шарик G8VSSVCAP_2 — шарик G9VCAPVSS — шарик G10VSSPG8 — шарик G11: FMC_SDCLK, USART6_DE, USART6_RTSPG8PC6 — шарик G12: I2S2_MCK, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC0 — шарик H1: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, SAI2_FS_B, USB_OTG_HS_ULPI_STPPC0PC1 — шарик H2: ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD, RTC_TAMP3, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP3PC1PC2 — шарик H3: ADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PC3 — шарик H4: ADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3BYPASS_REG — шарик H5BYPASSREGVSS — шарик H6VSSVCAP_1 — шарик H7VCAPPE11 — шарик H8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PD11 — шарик H9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTSPD11V12_PHYHS — шарик H10V12PHYHSREXTPHYHS — шарик H11: USB_OTG_HS_REXTPHYHSREXTPHYHSPG5 — шарик H12: FMC_A15, FMC_BA1PG5VSSA — шарик J1VSSAPA0-WKUP — шарик J2: ADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA4 — шарик J3: ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOFPA4PC4 — шарик J4: ADC1_IN14, ADC2_IN14, FMC_SDNE0, I2S1_MCKPC4PB2 — шарик J5: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSIPB2PG1 — шарик J6: FMC_A11PG1PE10 — шарик J7: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTSPE10PE12 — шарик J8: FMC_D9, FMC_DA9, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PD10 — шарик J9: FMC_D15, FMC_DA15, USART3_CKPD10PG4 — шарик J10: FMC_A14, FMC_BA0PG4PG3 — шарик J11: FMC_A13PG3PG2 — шарик J12: FMC_A12PG2VREF- — шарик K1VREF-PA1 — шарик K2: ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA5 — шарик K3: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PC5 — шарик K4: ADC1_IN15, ADC2_IN15, FMC_SDCKE0PC5PF13 — шарик K5: FMC_A7PF13PG0 — шарик K6: FMC_A10PG0PE9 — шарик K7: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTSPE9PE13 — шарик K8: FMC_D10, FMC_DA10, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PD9 — шарик K9: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RXPD9PD13 — шарик K10: FMC_A18, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH2PD13PD14 — шарик K11: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTSPD14PD15 — шарик K12: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTSPD15VREF+ — шарик L1VREF+PA2 — шарик L2: ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA6 — шарик L3: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PB0 — шарик L4: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PF12 — шарик L5: FMC_A6PF12PF15 — шарик L6: FMC_A9PF15PE8 — шарик L7: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8PE14 — шарик L8: FMC_D11, FMC_DA11, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PD8 — шарик L9: FMC_D13, FMC_DA13, USART3_TXPD8PD12 — шарик L10: FMC_A17, FMC_ALE, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12PB14 — шарик L11: USB_OTG_HS_DMPB14PB15 — шарик L12: USB_OTG_HS_DPPB15VDDA — шарик M1VDDAPA3 — шарик M2: ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PA7 — шарик M3: ADC1_IN7, ADC2_IN7, FMC_SDNWE, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик M4: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PF11 — шарик M5: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_SDNRAS, SAI2_SD_B, SPI5_MOSIPF11PF14 — шарик M6: FMC_A8PF14PE7 — шарик M7: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7PE15 — шарик M8: FMC_D12, FMC_DA12, TIM1_BKINPE15PB10 — шарик M9: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PB11 — шарик M10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PB12 — шарик M11: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PB13 — шарик M12: I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13UFBGA144, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F723ZC, STM32F723ZE (UFBGA144), вид сверхуРаспиновка UFBGA144 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E12, AF7)
CTSPA11 (C12, AF7)
DEPA12 (B12, AF7)
RTSPA12 (B12, AF7)
RXPB7 (D6, AF7), PA10 (D11, AF7)
TXPB6 (C6, AF7), PA9 (D12, AF7)
USART2CKPD7 (A9, AF7), PA4 (J3, AF7)
CTSPD3 (D9, AF7), PA0-WKUP (J2, AF7)
DEPD4 (C9, AF7), PA1 (K2, AF7)
RTSPD4 (C9, AF7), PA1 (K2, AF7)
RXPD6 (A8, AF7), PA3 (M2, AF7)
TXPD5 (B9, AF7), PA2 (L2, AF7)
USART3CKPC12 (C10, AF7), PD10 (J9, AF7), PB12 (M11, AF7)
CTSPD11 (H9, AF7), PB13 (M12, AF7)
DEPD12 (L10, AF7)
RTSPD12 (L10, AF7)
RXPC11 (B10, AF7), PD9 (K9, AF7), PB11 (M10, AF7)
TXPC10 (B11, AF7), PD8 (L9, AF7), PB10 (M9, AF7)
USART6CKPC8 (F11, AF8)
CTSPG15 (B7, AF8), PG13 (D7, AF8)
DEPG12 (B8, AF8), PG8 (G11, AF8)
RTSPG12 (B8, AF8), PG8 (G11, AF8)
RXPG9 (E8, AF8), PC7 (F12, AF8)
TXPG14 (C7, AF8), PC6 (G12, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (L4, AF8)
DEPA15 (A10, AF8)
RTSPA15 (A10, AF8)
RXPC11 (B10, AF8), PA1 (K2, AF8)
TXPC10 (B11, AF8), PA0-WKUP (J2, AF8)
UART5CTSPC9 (E11, AF7)
DEPC8 (F11, AF7)
RTSPC8 (F11, AF7)
RXPD2 (E9, AF8)
TXPC12 (C10, AF8)
UART7CTSPF9 (G2, AF8), PE10 (J7, AF8)
DEPF8 (G3, AF8), PE9 (K7, AF8)
RTSPF8 (G3, AF8), PE9 (K7, AF8)
RXPF6 (F3, AF8), PE7 (M7, AF8)
TXPF7 (F2, AF8), PE8 (L7, AF8)
UART8CTSPD14 (K11, AF8)
DEPD15 (K12, AF8)
RTSPD15 (K12, AF8)
RXPE0 (A5, AF8)
TXPE1 (A4, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A6, AF5), PA6 (L3, AF5)
MOSIPB5 (B6, AF5), PA7 (M3, AF5)
NSSPA15 (A10, AF5), PA4 (J3, AF5)
SCKPB3 (A7, AF5), PA5 (K3, AF5)
SPI2MISOPC2 (H3, AF5)
MOSIPC1 (H2, AF5), PC3 (H4, AF5)
NSSPB4 (A6, AF7), PB9 (B5, AF5), PB12 (M11, AF5)
SCKPD3 (D9, AF5), PA9 (D12, AF5), PB10 (M9, AF5), PB13 (M12, AF5)
SPI3MISOPB4 (A6, AF6), PC11 (B10, AF6)
MOSIPD6 (A8, AF5), PB5 (B6, AF6), PC12 (C10, AF6), PB2 (J5, AF7)
NSSPA15 (A10, AF6), PA4 (J3, AF6)
SCKPB3 (A7, AF6), PC10 (B11, AF6)
SPI4MISOPE5 (B3, AF5), PE13 (K8, AF5)
MOSIPE6 (B4, AF5), PE14 (L8, AF5)
NSSPE4 (B2, AF5), PE11 (H8, AF5)
SCKPE2 (A3, AF5), PE12 (J8, AF5)
SPI5MISOPF8 (G3, AF5)
MOSIPF9 (G2, AF5), PF11 (M5, AF5)
NSSPF6 (F3, AF5)
SCKPF7 (F2, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (E11, AF5)
I2S1CKPB3 (A7, AF5), PA5 (K3, AF5)
MCKPC4 (J4, AF5)
SDPB5 (B6, AF5), PA7 (M3, AF5)
WSPA15 (A10, AF5), PA4 (J3, AF5)
I2S2CKPD3 (D9, AF5), PA9 (D12, AF5), PB10 (M9, AF5), PB13 (M12, AF5)
MCKPC6 (G12, AF5)
SDPC1 (H2, AF5), PC3 (H4, AF5)
WSPB4 (A6, AF7), PB9 (B5, AF5), PB12 (M11, AF5)
I2S3CKPB3 (A7, AF6), PC10 (B11, AF6)
MCKPC7 (F12, AF6)
SDPD6 (A8, AF5), PB5 (B6, AF6), PC12 (C10, AF6), PB2 (J5, AF7)
WSPA15 (A10, AF6), PA4 (J3, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (C5, AF4), PB6 (C6, AF4)
SDAPB9 (B5, AF4), PB7 (D6, AF4)
SMBAPB5 (B6, AF4)
I2C2SCLPF1 (C4, AF4), PB10 (M9, AF4)
SDAPF0 (C3, AF4), PB11 (M10, AF4)
SMBAPF2 (D4, AF4), PB12 (M11, AF4)
I2C3SCLPA8 (E12, AF4)
SDAPC9 (E11, AF4)
SMBAPA9 (D12, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (C5, AF9), PA11 (C12, AF9), PD0 (E10, AF9)
TXPB9 (B5, AF9), PA12 (B12, AF9), PD1 (D10, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C12, AF10)
DPPA12 (B12, AF10)
IDPA10 (D11, AF10)
SOFPA8 (E12, AF10)
VBUSPA9 (D12)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (L11, AF12)
DPPB15 (L12, AF12)
IDPB12 (M11, AF12)
REXTPHYHSREXTPHYHS (H11)
SOFPA4 (J3, AF12)
ULPI_CKPA5 (K3, AF10)
ULPI_D0PA3 (M2, AF10)
ULPI_D1PB0 (L4, AF10)
ULPI_D2PB1 (M4, AF10)
ULPI_D3PB10 (M9, AF10)
ULPI_D4PB11 (M10, AF10)
ULPI_D5PB12 (M11, AF10)
ULPI_D6PB13 (M12, AF10)
ULPI_D7PB5 (B6, AF10)
ULPI_DIRPC2 (H3, AF10)
ULPI_NXTPC3 (H4, AF10)
ULPI_STPPC0 (H1, AF10)
VBUSPB13 (M12)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (C10, AF12)
CMDPD2 (E9, AF12)
D0PC8 (F11, AF12)
D1PC9 (E11, AF12)
D2PC10 (B11, AF12)
D3PC11 (B10, AF12)
D4PB8 (C5, AF12)
D5PB9 (B5, AF12)
D6PC6 (G12, AF12)
D7PC7 (F12, AF12)
SDMMC2CKPD6 (A8, AF11)
CMDPD7 (A9, AF11)
D0PG9 (E8, AF11)
D1PG10 (D8, AF11)
D2PB3 (A7, AF10), PG11 (C8, AF10)
D3PB4 (A6, AF10), PG12 (B8, AF11)
D4PB8 (C5, AF10)
D5PB9 (B5, AF10)
D6PC6 (G12, AF10)
D7PC7 (F12, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (E11, AF9), PF8 (G3, AF10), PD11 (H9, AF9)
BK1_IO1PC10 (B11, AF9), PF9 (G2, AF10), PD12 (L10, AF9)
BK1_IO2PE2 (A3, AF9), PF7 (F2, AF9)
BK1_IO3PF6 (F3, AF9), PA1 (K2, AF9), PD13 (K10, AF9)
BK1_NCSPB6 (C6, AF10)
BK2_IO0PE7 (M7, AF10)
BK2_IO1PE8 (L7, AF10)
BK2_IO2PG9 (E8, AF9), PE9 (K7, AF10)
BK2_IO3PG14 (C7, AF9), PE10 (J7, AF10)
BK2_NCSPC11 (B10, AF9)
CLKPB2 (J5, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (B2, AF6)
FS_BPF9 (G2, AF6)
MCLK_APE2 (A3, AF6)
MCLK_BPF7 (F2, AF6)
SCK_APE5 (B3, AF6)
SCK_BPF8 (G3, AF6)
SD_APD6 (A8, AF6), PE6 (B4, AF6), PC1 (H2, AF6), PB2 (J5, AF6)
SD_BPE3 (A2, AF6), PF6 (F3, AF6)
SAI2FS_APD12 (L10, AF10)
FS_BPA12 (B12, AF8), PG9 (E8, AF10), PC0 (H1, AF8), PE13 (K8, AF10)
MCLK_APE0 (A5, AF10)
MCLK_BPE6 (B4, AF10), PA1 (K2, AF10), PE14 (L8, AF10)
SCK_APD13 (K10, AF10)
SCK_BPE12 (J8, AF10), PA2 (L2, AF8)
SD_APD11 (H9, AF10)
SD_BPG10 (D8, AF10), PE11 (H8, AF10), PA0-WKUP (J2, AF10), PF11 (M5, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10)
IN0PA0-WKUP (J2)
IN1PA1 (K2)
IN2PA2 (L2)
IN3PA3 (M2)
IN4PA4 (J3)
IN5PA5 (K3)
IN6PA6 (L3)
IN7PA7 (M3)
IN8PB0 (L4)
IN9PB1 (M4)
IN10PC0 (H1)
IN11PC1 (H2)
IN12PC2 (H3)
IN13PC3 (H4)
IN14PC4 (J4)
IN15PC5 (K4)
ADC2EXTI11PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10)
IN0PA0-WKUP (J2)
IN1PA1 (K2)
IN2PA2 (L2)
IN3PA3 (M2)
IN4PA4 (J3)
IN5PA5 (K3)
IN6PA6 (L3)
IN7PA7 (M3)
IN8PB0 (L4)
IN9PB1 (M4)
IN10PC0 (H1)
IN11PC1 (H2)
IN12PC2 (H3)
IN13PC3 (H4)
IN14PC4 (J4)
IN15PC5 (K4)
ADC3EXTI11PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10)
IN0PA0-WKUP (J2)
IN1PA1 (K2)
IN2PA2 (L2)
IN3PA3 (M2)
IN4PF6 (F3)
IN5PF7 (F2)
IN6PF8 (G3)
IN7PF9 (G2)
IN8PF10 (G1)
IN9PF3 (E2)
IN10PC0 (H1)
IN11PC1 (H2)
IN12PC2 (H3)
IN13PC3 (H4)
IN14PF4 (E3)
IN15PF5 (E4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B5), PA9 (D12), PG9 (E8), PC9 (E11), PF9 (G2), PE9 (K7), PD9 (K9)
OUT1PA4 (J3)
OUT2PA5 (K3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L3, AF1), PE15 (M8, AF1), PB12 (M11, AF1)
BKIN2PE6 (B4, AF1)
CH1PA8 (E12, AF1), PE9 (K7, AF1)
CH1NPE8 (L7, AF1), PA7 (M3, AF1), PB13 (M12, AF1)
CH2PA9 (D12, AF1), PE11 (H8, AF1)
CH2NPE10 (J7, AF1), PB0 (L4, AF1)
CH3PA10 (D11, AF1), PE13 (K8, AF1)
CH3NPE12 (J8, AF1), PB1 (M4, AF1)
CH4PA11 (C12, AF1), PE14 (L8, AF1)
ETRPA12 (B12, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (A10, AF1), PA0-WKUP (J2, AF1), PA5 (K3, AF1)
CH2PB3 (A7, AF1), PA1 (K2, AF1)
CH3PA2 (L2, AF1), PB10 (M9, AF1)
CH4PA3 (M2, AF1), PB11 (M10, AF1)
ETRPA15 (A10, AF1), PA0-WKUP (J2, AF1), PA5 (K3, AF1)
TIM3CH1PB4 (A6, AF2), PC6 (G12, AF2), PA6 (L3, AF2)
CH2PB5 (B6, AF2), PC7 (F12, AF2), PA7 (M3, AF2)
CH3PC8 (F11, AF2), PB0 (L4, AF2)
CH4PC9 (E11, AF2), PB1 (M4, AF2)
ETRPD2 (E9, AF2)
TIM4CH1PB6 (C6, AF2), PD12 (L10, AF2)
CH2PB7 (D6, AF2), PD13 (K10, AF2)
CH3PB8 (C5, AF2), PD14 (K11, AF2)
CH4PB9 (B5, AF2), PD15 (K12, AF2)
ETRPE0 (A5, AF2)
TIM5CH1PA0-WKUP (J2, AF2)
CH2PA1 (K2, AF2)
CH3PA2 (L2, AF2)
CH4PA3 (M2, AF2)
TIM8BKINPA6 (L3, AF3)
BKIN2PA8 (E12, AF3)
CH1PC6 (G12, AF3)
CH1NPA5 (K3, AF3), PA7 (M3, AF3)
CH2PC7 (F12, AF3)
CH2NPB0 (L4, AF3)
CH3PC8 (F11, AF3)
CH3NPB1 (M4, AF3)
CH4PC9 (E11, AF3)
ETRPA0-WKUP (J2, AF3)
TIM9CH1PE5 (B3, AF3), PA2 (L2, AF3)
CH2PE6 (B4, AF3), PA3 (M2, AF3)
TIM10CH1PB8 (C5, AF3), PF6 (F3, AF3)
TIM11CH1PB9 (B5, AF3), PF7 (F2, AF3)
TIM13CH1PF8 (G3, AF9), PA6 (L3, AF9)
TIM14CH1PF9 (G2, AF9), PA7 (M3, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (A5, AF3), PG14 (C7, AF3)
IN1PG12 (B8, AF3), PD12 (L10, AF3)
IN2PE1 (A4, AF3)
OUTPG13 (D7, AF3), PD13 (K10, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (A1)
TSPC13 (A1)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (C3, AF12)
A1PF1 (C4, AF12)
A2PF2 (D4, AF12)
A3PF3 (E2, AF12)
A4PF4 (E3, AF12)
A5PF5 (E4, AF12)
A6PF12 (L5, AF12)
A7PF13 (K5, AF12)
A8PF14 (M6, AF12)
A9PF15 (L6, AF12)
A10PG0 (K6, AF12)
A11PG1 (J6, AF12)
A12PG2 (J12, AF12)
A13PG3 (J11, AF12)
A14PG4 (J10, AF12)
A15PG5 (H12, AF12)
A16PD11 (H9, AF12)
A17PD12 (L10, AF12)
A18PD13 (K10, AF12)
A19PE3 (A2, AF12)
A20PE4 (B2, AF12)
A21PE5 (B3, AF12)
A22PE6 (B4, AF12)
A23PE2 (A3, AF12)
A24PG13 (D7, AF12)
A25PG14 (C7, AF12)
ALEPD12 (L10, AF12)
BA0PG4 (J10, AF12)
BA1PG5 (H12, AF12)
CLEPD11 (H9, AF12)
CLKPD3 (D9, AF12)
D0PD14 (K11, AF12)
D1PD15 (K12, AF12)
D2PD0 (E10, AF12)
D3PD1 (D10, AF12)
D4PE7 (M7, AF12)
D5PE8 (L7, AF12)
D6PE9 (K7, AF12)
D7PE10 (J7, AF12)
D8PE11 (H8, AF12)
D9PE12 (J8, AF12)
D10PE13 (K8, AF12)
D11PE14 (L8, AF12)
D12PE15 (M8, AF12)
D13PD8 (L9, AF12)
D14PD9 (K9, AF12)
D15PD10 (J9, AF12)
DA0PD14 (K11, AF12)
DA1PD15 (K12, AF12)
DA2PD0 (E10, AF12)
DA3PD1 (D10, AF12)
DA4PE7 (M7, AF12)
DA5PE8 (L7, AF12)
DA6PE9 (K7, AF12)
DA7PE10 (J7, AF12)
DA8PE11 (H8, AF12)
DA9PE12 (J8, AF12)
DA10PE13 (K8, AF12)
DA11PE14 (L8, AF12)
DA12PE15 (M8, AF12)
DA13PD8 (L9, AF12)
DA14PD9 (K9, AF12)
DA15PD10 (J9, AF12)
INTPG11 (C8, AF12)
NBL0PE0 (A5, AF12)
NBL1PE1 (A4, AF12)
NCEPG9 (E8, AF12)
NE1PD7 (A9, AF12)
NE2PG9 (E8, AF12)
NE3PG10 (D8, AF12)
NE4PG12 (B8, AF12)
NLPB7 (D6, AF12)
NOEPD4 (C9, AF12)
NWAITPD6 (A8, AF12)
NWEPD5 (B9, AF12)
SDCKE0PC3 (H4, AF12), PC5 (K4, AF12)
SDCKE1PB5 (B6, AF12)
SDCLKPG8 (G11, AF12)
SDNCASPG15 (B7, AF12)
SDNE0PC2 (H3, AF12), PC4 (J4, AF12)
SDNE1PB6 (C6, AF12)
SDNRASPF11 (M5, AF12)
SDNWEPC0 (H1, AF12), PA7 (M3, AF12)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A11, AF0)
JTDIPA15 (A10, AF0)
JTDO-SWOPB3 (A7, AF0)
JTMS-SWDIOPA13 (A12, AF0)
TRACECLKPE2 (A3, AF0)
TRACED0PE3 (A2, AF0), PG13 (D7, AF0), PC1 (H2, AF0)
TRACED1PE4 (B2, AF0), PG14 (C7, AF0), PC8 (F11, AF0)
TRACED2PE5 (B3, AF0), PD2 (E9, AF0)
TRACED3PE6 (B4, AF0), PC12 (C10, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E12, AF0)
MCO_2PC9 (E11, AF0)
OSC_INPH0-OSC_IN (D1)
OSC_OUTPH1-OSC_OUT (E1)
OSC32_INPC14-OSC32_IN (B1)
OSC32_OUTPC15-OSC32_OUT (C1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (A1)
RTC_TAMP3PC1 (H2)
SYS_WKUP1PA0-WKUP (J2)
SYS_WKUP2PA2 (L2)
SYS_WKUP3PC1 (H2)
SYS_WKUP4PC13 (A1)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 144 шарика корпуса UFBGA144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
A2PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
A3PE2ввод-выводFMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
A4PE1ввод-выводFMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
A5PE0ввод-выводFMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
A6PB4ввод-выводI2S2_WS (AF7), SDMMC2_D3 (AF10), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
A7PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
A8PD6ввод-выводFMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
A9PD7ввод-выводFMC_NE1 (AF12), SDMMC2_CMD (AF11), USART2_CK (AF7)
A10PA15ввод-выводI2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8)
A11PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A12PA13ввод-выводSYS_JTMS-SWDIO (AF0)
B1PC14-OSC32_INввод-выводRCC_OSC32_IN
B2PE4ввод-выводFMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
B3PE5ввод-выводFMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
B4PE6ввод-выводFMC_A22 (AF12), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
B5PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B6PB5ввод-выводFMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
B7PG15ввод-выводFMC_SDNCAS (AF12), USART6_CTS (AF8)
B8PG12ввод-выводFMC_NE4 (AF12), LPTIM1_IN1 (AF3), SDMMC2_D3 (AF11), USART6_DE (AF8), USART6_RTS (AF8)
B9PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
B10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B11PC10ввод-выводI2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
B12PA12ввод-выводCAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C1PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
C2VBATпитание—
C3PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
C4PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
C5PB8ввод-выводCAN1_RX (AF9), I2C1_SCL (AF4), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
C6PB6ввод-выводFMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
C7PG14ввод-выводFMC_A25 (AF12), LPTIM1_ETR (AF3), QUADSPI_BK2_IO3 (AF9), SYS_TRACED1 (AF0), USART6_TX (AF8)
C8PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_INT (AF12), SDMMC2_D2 (AF10)
C9PD4ввод-выводFMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
C10PC12ввод-выводI2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
C11VDDUSBпитание—
C12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D1PH0-OSC_INввод-выводRCC_OSC_IN
D2VSSпитание—
D3VDDпитание—
D4PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
D5BOOT0загрузка—
D6PB7ввод-выводFMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
D7PG13ввод-выводFMC_A24 (AF12), LPTIM1_OUT (AF3), SYS_TRACED0 (AF0), USART6_CTS (AF8)
D8PG10ввод-выводFMC_NE3 (AF12), SAI2_SD_B (AF10), SDMMC2_D1 (AF11)
D9PD3ввод-выводFMC_CLK (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7)
D10PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
D11PA10ввод-выводTIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D12PA9ввод-выводDAC_EXTI9, I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
E1PH1-OSC_OUTввод-выводRCC_OSC_OUT
E2PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
E3PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
E4PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
E5PDR_ONсброс—
E6VSSпитание—
E7VSSпитание—
E8PG9ввод-выводDAC_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SDMMC2_D0 (AF11), USART6_RX (AF8)
E9PD2ввод-выводSDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
E10PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
E11PC9ввод-выводDAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
E12PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
F1NRSTсброс—
F2PF7ввод-выводADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
F3PF6ввод-выводADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
F4VDDпитание—
F5VDDпитание—
F6VDDпитание—
F7VDDSDMMCпитание—
F8VDDпитание—
F9VDDпитание—
F10VDDпитание—
F11PC8ввод-выводSDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
F12PC7ввод-выводI2S3_MCK (AF6), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
G1PF10ввод-выводADC3_IN8
G2PF9ввод-выводADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), UART7_CTS (AF8)
G3PF8ввод-выводADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), UART7_DE (AF8), UART7_RTS (AF8)
G4VSSпитание—
G5VDDпитание—
G6VDDпитание—
G7VDDпитание—
G8VSSпитание—
G9VCAP_2питание—
G10VSSпитание—
G11PG8ввод-выводFMC_SDCLK (AF12), USART6_DE (AF8), USART6_RTS (AF8)
G12PC6ввод-выводI2S2_MCK (AF5), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
H1PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
H2PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), RTC_TAMP3, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
H3PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
H4PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
H5BYPASS_REGсброс—
H6VSSпитание—
H7VCAP_1питание—
H8PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
H9PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
H10V12_PHYHSпитание—
H11REXTPHYHSслужебныйUSB_OTG_HS_REXTPHYHS
H12PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
J1VSSAпитание—
J2PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
J3PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
J4PC4ввод-выводADC1_IN14, ADC2_IN14, FMC_SDNE0 (AF12), I2S1_MCK (AF5)
J5PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
J6PG1ввод-выводFMC_A11 (AF12)
J7PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
J8PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
J9PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7)
J10PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
J11PG3ввод-выводFMC_A13 (AF12)
J12PG2ввод-выводFMC_A12 (AF12)
K1VREF-питание—
K2PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
K3PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
K4PC5ввод-выводADC1_IN15, ADC2_IN15, FMC_SDCKE0 (AF12)
K5PF13ввод-выводFMC_A7 (AF12)
K6PG0ввод-выводFMC_A10 (AF12)
K7PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
K8PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
K9PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
K10PD13ввод-выводFMC_A18 (AF12), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
K11PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
K12PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
L1VREF+питание—
L2PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
L3PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
L4PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
L5PF12ввод-выводFMC_A6 (AF12)
L6PF15ввод-выводFMC_A9 (AF12)
L7PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
L8PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
L9PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
L10PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
L11PB14ввод-выводUSB_OTG_HS_DM (AF12)
L12PB15ввод-выводUSB_OTG_HS_DP (AF12)
M1VDDAпитание—
M2PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
M3PA7ввод-выводADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
M4PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
M5PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
M6PF14ввод-выводFMC_A8 (AF12)
M7PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
M8PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1)
M9PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
M10PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
M11PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
M12PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
V12_PHYHSH10—
VBATC2резервное питание: часы реального времени и резервные регистры
VCAPG9, H7вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDD3, F4, F5, F6, F8, F9, F10, G5, G6, G7питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VDDSDMMCF7—
VDDUSBC11питание приёмопередатчика USB
VREF-K1нижнее опорное напряжение АЦП
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD2, E6, E7, G4, G8, G10, H6общий провод (земля)
VSSAJ1общий провод аналоговой части
BYPASS_REGH5отключение внутреннего стабилизатора напряжения ядра
NRSTF1сброс, активный уровень — низкий
PDR_ONE5управление внутренней схемой сброса по питанию
BOOT0D5выбор источника загрузки при сбросе
REXTPHYHSH11—

Исполнения

В базе STM32CubeMX эта группа называется STM32F723Z(C-E)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F723ZCSTM32F723ZCIx256 КБ192 КБ
STM32F723ZESTM32F723ZEIx512 КБ192 КБ

Линейка STM32F7x3, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F723ZC, STM32F723ZE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F723ZCI6UFBGA 144, 7×7×0,6 мм, шаг 0,5 мм−40…+85 °Cлоток
STM32F723ZEI6UFBGA 144, 7×7×0,6 мм, шаг 0,5 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F733ZESTM32F7x3144 из 144выводы совпадают полностьютолько у него: AES
STM32F413ZG, STM32F413ZHSTM32F413/423141 из 144F7: VDDSDMMC → VDD; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: ADC2, ADC3, FMC, SAI2, SDMMC1, SDMMC2, USB_OTG_HS; только у него: CAN2, CAN3, DFSDM1, DFSDM2, FMPI2C1, FSMC, I2S4, I2S5, SDIO, TIM12, UART10, UART9; частота до 216 и 100 МГц; флеш-память до 512 и 1536 КБ; ОЗУ 192 и 320 КБ
STM32F423ZHSTM32F413/423141 из 144F7: VDDSDMMC → VDD; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: ADC2, ADC3, FMC, SAI2, SDMMC1, SDMMC2, USB_OTG_HS; только у него: AES, CAN2, CAN3, DFSDM1, DFSDM2, FMPI2C1, FSMC, I2S4, I2S5, SDIO, TIM12, UART10, UART9; частота до 216 и 100 МГц; флеш-память до 512 и 1536 КБ; ОЗУ 192 и 320 КБ
STM32F446ZCHx, STM32F446ZEHxSTM32F446141 из 144F7: VDDSDMMC → VDD; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: LPTIM1, RNG, SDMMC1, SDMMC2, SPI5, UART7, UART8; только у него: CAN2, DCMI, FMPI2C1, HDMI_CEC, SDIO, SPDIFRX, TIM12; частота до 216 и 180 МГц; ОЗУ 192 и 128 КБ
STM32F446ZCJx, STM32F446ZEJxSTM32F446141 из 144F7: VDDSDMMC → VDD; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: LPTIM1, RNG, SDMMC1, SDMMC2, SPI5, UART7, UART8; только у него: CAN2, DCMI, FMPI2C1, HDMI_CEC, SDIO, SPDIFRX, TIM12; частота до 216 и 180 МГц; ОЗУ 192 и 128 КБ
STM32F412ZE, STM32F412ZGSTM32F412140 из 144C11: VDDUSB → VDD_USB; F7: VDDSDMMC → VDD; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: ADC2, ADC3, DAC, FMC, LPTIM1, SAI1, SAI2, SDMMC1, SDMMC2, UART4, UART5, UART7, UART8, USB_OTG_HS; только у него: CAN2, DFSDM1, FMPI2C1, FSMC, I2S4, I2S5, SDIO, TIM12; частота до 216 и 100 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 256 КБ
STM32H723ZESTM32H723/733139 из 144C11: VDDUSB → VDD33USB; F7: VDDSDMMC → VDD; H5: BYPASS_REG → VSS; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: CAN1, DAC, IWDG, QUADSPI, SAI2, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, DAC1, DCMI, DFSDM1, DMA2D, ETH, FDCAN1, FDCAN2, FDCAN3, FMAC, HDMI_CEC, I2C4, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, LTDC, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SPDIFRX1, SPI6, SWPMI1, TIM12, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; ОЗУ 192 и 564 КБ
STM32H723ZGSTM32H723/733139 из 144C11: VDDUSB → VDD33USB; F7: VDDSDMMC → VDD; H5: BYPASS_REG → VSS; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: CAN1, DAC, IWDG, QUADSPI, SAI2, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, DAC1, DCMI, DFSDM1, DMA2D, ETH, FDCAN1, FDCAN2, FDCAN3, FMAC, HDMI_CEC, I2C4, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, LTDC, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SPDIFRX1, SPI6, SWPMI1, TIM12, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 564 КБ
STM32H730ZBSTM32H730 Value line139 из 144C11: VDDUSB → VDD33USB; F7: VDDSDMMC → VDD; H5: BYPASS_REG → VSS; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: CAN1, DAC, IWDG, QUADSPI, SAI2, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, CRYP, DAC1, DCMI, DFSDM1, DMA2D, ETH, FDCAN1, FDCAN2, FDCAN3, FMAC, HASH, HDMI_CEC, I2C4, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, LTDC, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SPDIFRX1, SPI6, SWPMI1, TIM12, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; флеш-память до 512 и 128 КБ; ОЗУ 192 и 564 КБ
STM32H733ZGSTM32H723/733139 из 144C11: VDDUSB → VDD33USB; F7: VDDSDMMC → VDD; H5: BYPASS_REG → VSS; H10: V12_PHYHS → PG7; H11: REXTPHYHS → PG6только у этого: CAN1, DAC, IWDG, QUADSPI, SAI2, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, CRYP, DAC1, DCMI, DFSDM1, DMA2D, ETH, FDCAN1, FDCAN2, FDCAN3, FMAC, HASH, HDMI_CEC, I2C4, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, LTDC, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SPDIFRX1, SPI6, SWPMI1, TIM12, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 564 КБ

Частые вопросы

На каких выводах USART1 у STM32F723ZC?

В корпусе UFBGA144 сигнал USART1_TX выведен на PB6 (шарик C6, AF7) или PA9 (шарик D12, AF7), USART1_RX — на PB7 (шарик D6, AF7) или PA10 (шарик D11, AF7).

Где у STM32F723ZC выводы SWD для программатора?

SWDIO — PA13 (шарик A12, AF0), SWCLK — PA14 (шарик A11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F723ZC?

I2C1_SCL — PB8 (шарик C5, AF4) или PB6 (шарик C6, AF4), I2C1_SDA — PB9 (шарик B5, AF4) или PB7 (шарик D6, AF4).

Сколько выводов ввода-вывода у STM32F723ZC в корпусе UFBGA144?

112 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F723ZC и STM32F723ZE?

Объёмом памяти: STM32F723ZC — 256 КБ флеш-памяти и 192 КБ ОЗУ, STM32F723ZE — 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F723ZC?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
