STM32F446ZCHx и STM32F446ZEHx в корпусе UFBGA144: распиновка
STM32F446ZCHx и STM32F446ZEHx — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 256 и 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус UFBGA144 — 144 шарика, из них 114 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 180 МГц
- Флеш-память
- 256 и 512 КБ
- ОЗУ
- 128 КБ
- Корпус
- UFBGA144, 144 шарика
- Линий ввода-вывода
- 114
- Напряжение питания
- 1,8…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

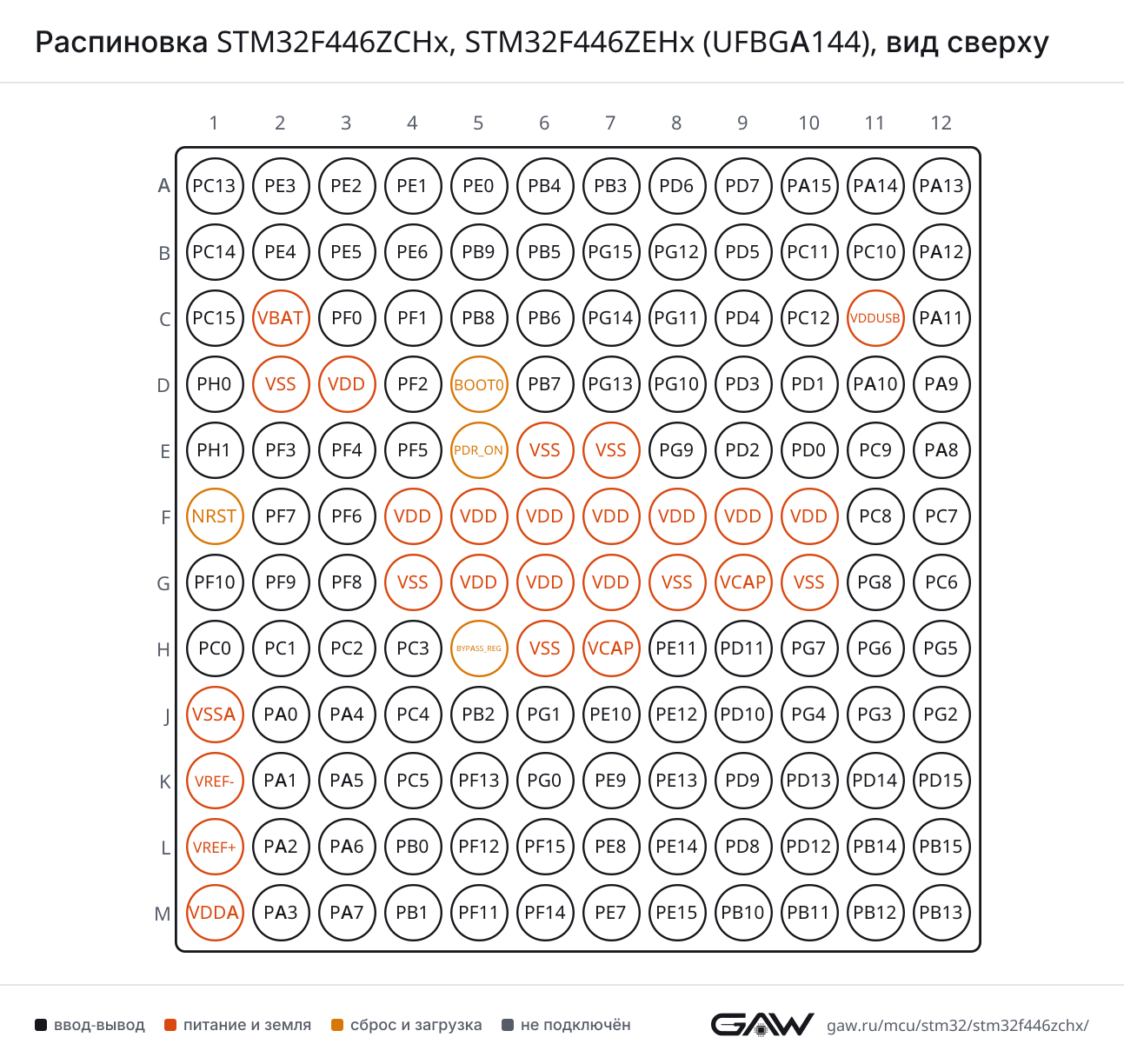

Схема корпуса UFBGA144
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (E12, AF7) |
| CTS | PA11 (C12, AF7) | |
| RTS | PA12 (B12, AF7) | |
| RX | PB7 (D6, AF7), PA10 (D11, AF7) | |
| TX | PB6 (C6, AF7), PA9 (D12, AF7) | |
| USART2 | CK | PD7 (A9, AF7), PA4 (J3, AF7) |
| CTS | PD3 (D9, AF7), PA0-WKUP (J2, AF7) | |
| RTS | PD4 (C9, AF7), PA1 (K2, AF7) | |
| RX | PD6 (A8, AF7), PA3 (M2, AF7) | |
| TX | PD5 (B9, AF7), PA2 (L2, AF7) | |
| USART3 | CK | PC12 (C10, AF7), PD10 (J9, AF7), PB12 (M11, AF7) |
| CTS | PD11 (H9, AF7), PB13 (M12, AF7) | |
| RTS | PD12 (L10, AF7), PB14 (L11, AF7) | |
| RX | PC11 (B10, AF7), PC5 (K4, AF7), PD9 (K9, AF7), PB11 (M10, AF7) | |
| TX | PC10 (B11, AF7), PD8 (L9, AF7), PB10 (M9, AF7) | |
| USART6 | CK | PC8 (F11, AF8), PG7 (H10, AF8) |
| CTS | PG15 (B7, AF8), PG13 (D7, AF8) | |
| RTS | PG12 (B8, AF8), PG8 (G11, AF8) | |
| RX | PG9 (E8, AF8), PC7 (F12, AF8) | |
| TX | PG14 (C7, AF8), PC6 (G12, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (L4, AF8) |
| RTS | PA15 (A10, AF8) | |
| RX | PC11 (B10, AF8), PA1 (K2, AF8) | |
| TX | PC10 (B11, AF8), PA0-WKUP (J2, AF8) | |
| UART5 | CTS | PC9 (E11, AF7) |
| RTS | PC8 (F11, AF7) | |
| RX | PD2 (E9, AF8), PE7 (M7, AF8) | |
| TX | PC12 (C10, AF8), PE8 (L7, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A6, AF5), PA6 (L3, AF5) |
| MOSI | PB5 (B6, AF5), PA7 (M3, AF5) | |
| NSS | PA15 (A10, AF5), PA4 (J3, AF5) | |
| SCK | PB3 (A7, AF5), PA5 (K3, AF5) | |
| SPI2 | MISO | PC2 (H3, AF5), PB14 (L11, AF5) |
| MOSI | PC1 (H2, AF7), PC3 (H4, AF5), PB15 (L12, AF5) | |
| NSS | PB4 (A6, AF7), PB9 (B5, AF5), PD1 (D10, AF7), PB12 (M11, AF5) | |
| SCK | PD3 (D9, AF5), PA9 (D12, AF5), PC7 (F12, AF5), PB10 (M9, AF5), PB13 (M12, AF5) | |
| SPI3 | MISO | PB4 (A6, AF6), PC11 (B10, AF6) |
| MOSI | PD6 (A8, AF5), PB5 (B6, AF6), PC12 (C10, AF6), PD0 (E10, AF6), PC1 (H2, AF5), PB2 (J5, AF7), PB0 (L4, AF7) | |
| NSS | PA15 (A10, AF6), PA4 (J3, AF6) | |
| SCK | PB3 (A7, AF6), PC10 (B11, AF6) | |
| SPI4 | MISO | PE5 (B3, AF5), PG12 (B8, AF6), PD0 (E10, AF5), PE13 (K8, AF5) |
| MOSI | PE6 (B4, AF5), PG13 (D7, AF6), PE14 (L8, AF5) | |
| NSS | PE4 (B2, AF5), PG14 (C7, AF6), PE11 (H8, AF5) | |
| SCK | PE2 (A3, AF5), PG11 (C8, AF6), PE12 (J8, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (E11, AF5) |
| I2S1 | CK | PB3 (A7, AF5), PA5 (K3, AF5) |
| MCK | PC4 (J4, AF5) | |
| SD | PB5 (B6, AF5), PA7 (M3, AF5) | |
| WS | PA15 (A10, AF5), PA4 (J3, AF5) | |
| I2S2 | CK | PD3 (D9, AF5), PA9 (D12, AF5), PC7 (F12, AF5), PB10 (M9, AF5), PB13 (M12, AF5) |
| MCK | PC6 (G12, AF5), PA6 (L3, AF6) | |
| SD | PC1 (H2, AF7), PC3 (H4, AF5), PB15 (L12, AF5) | |
| WS | PB4 (A6, AF7), PB9 (B5, AF5), PD1 (D10, AF7), PB12 (M11, AF5) | |
| I2S3 | CK | PB3 (A7, AF6), PC10 (B11, AF6) |
| MCK | PC7 (F12, AF6) | |
| SD | PD6 (A8, AF5), PB5 (B6, AF6), PC12 (C10, AF6), PD0 (E10, AF6), PC1 (H2, AF5), PB2 (J5, AF7), PB0 (L4, AF7) | |
| WS | PA15 (A10, AF6), PA4 (J3, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (C5, AF4), PB6 (C6, AF4) |
| SDA | PB9 (B5, AF4), PB7 (D6, AF4) | |
| SMBA | PB5 (B6, AF4) | |
| I2C2 | SCL | PF1 (C4, AF4), PB10 (M9, AF4) |
| SDA | PB3 (A7, AF4), PF0 (C3, AF4), PC12 (C10, AF4), PB11 (M10, AF4) | |
| SMBA | PF2 (D4, AF4), PB12 (M11, AF4) | |
| I2C3 | SCL | PA8 (E12, AF4) |
| SDA | PB4 (A6, AF4), PC9 (E11, AF4) | |
| SMBA | PA9 (D12, AF4) |
FMPI2C — I²C Fast-mode Plus
| Блок | Сигнал | Выводы |
|---|---|---|
| FMPI2C1 | SCL | PC6 (G12, AF4), PD14 (K11, AF4), PD12 (L10, AF4), PF14 (M6, AF4) |
| SDA | PC7 (F12, AF4), PD13 (K10, AF4), PD15 (K12, AF4), PF15 (L6, AF4) | |
| SMBA | PD11 (H9, AF4), PF13 (K5, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (C5, AF9), PA11 (C12, AF9), PD0 (E10, AF9) |
| TX | PB9 (B5, AF9), PA12 (B12, AF9), PD1 (D10, AF9) | |
| CAN2 | RX | PB5 (B6, AF9), PB12 (M11, AF9) |
| TX | PB6 (C6, AF9), PB13 (M12, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C12, AF10) |
| DP | PA12 (B12, AF10) | |
| ID | PA10 (D11, AF10) | |
| SOF | PA8 (E12, AF10) | |
| VBUS | PA9 (D12) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (L11, AF12) |
| DP | PB15 (L12, AF12) | |
| ID | PB12 (M11, AF12) | |
| SOF | PA4 (J3, AF12) | |
| ULPI_CK | PA5 (K3, AF10) | |
| ULPI_D0 | PA3 (M2, AF10) | |
| ULPI_D1 | PB0 (L4, AF10) | |
| ULPI_D2 | PB1 (M4, AF10) | |
| ULPI_D3 | PB10 (M9, AF10) | |
| ULPI_D4 | PB2 (J5, AF10) | |
| ULPI_D5 | PB12 (M11, AF10) | |
| ULPI_D6 | PB13 (M12, AF10) | |
| ULPI_D7 | PB5 (B6, AF10) | |
| ULPI_DIR | PC2 (H3, AF10) | |
| ULPI_NXT | PC3 (H4, AF10) | |
| ULPI_STP | PC0 (H1, AF10) | |
| VBUS | PB13 (M12) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (C10, AF12), PB2 (J5, AF12) |
| CMD | PD2 (E9, AF12) | |
| D0 | PC8 (F11, AF12) | |
| D1 | PC9 (E11, AF12), PB0 (L4, AF12) | |
| D2 | PC10 (B11, AF12), PB1 (M4, AF12) | |
| D3 | PC11 (B10, AF12) | |
| D4 | PB8 (C5, AF12) | |
| D5 | PB9 (B5, AF12) | |
| D6 | PC6 (G12, AF12) | |
| D7 | PC7 (F12, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (E11, AF9), PF8 (G3, AF10), PD11 (H9, AF9) |
| BK1_IO1 | PC10 (B11, AF9), PF9 (G2, AF10), PD12 (L10, AF9) | |
| BK1_IO2 | PE2 (A3, AF9), PF7 (F2, AF9) | |
| BK1_IO3 | PF6 (F3, AF9), PA1 (K2, AF9), PD13 (K10, AF9) | |
| BK1_NCS | PB6 (C6, AF10), PG6 (H11, AF10) | |
| BK2_IO0 | PE7 (M7, AF10) | |
| BK2_IO1 | PE8 (L7, AF10) | |
| BK2_IO2 | PG9 (E8, AF9), PE9 (K7, AF10) | |
| BK2_IO3 | PG14 (C7, AF9), PE10 (J7, AF10) | |
| BK2_NCS | PC11 (B10, AF9) | |
| CLK | PD3 (D9, AF9), PB2 (J5, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PE4 (B2, AF6), PA3 (M2, AF6) |
| FS_B | PB9 (B5, AF6), PF9 (G2, AF6) | |
| MCLK_A | PE2 (A3, AF6) | |
| MCLK_B | PF7 (F2, AF6), PC0 (H1, AF6) | |
| SCK_A | PE5 (B3, AF6), PB10 (M9, AF6) | |
| SCK_B | PF8 (G3, AF6), PB12 (M11, AF6) | |
| SD_A | PD6 (A8, AF6), PE6 (B4, AF6), PC1 (H2, AF6), PB2 (J5, AF6) | |
| SD_B | PE3 (A2, AF6), PA9 (D12, AF6), PF6 (F3, AF6) | |
| SAI2 | FS_A | PD12 (L10, AF10) |
| FS_B | PA12 (B12, AF8), PG9 (E8, AF10), PE13 (K8, AF10) | |
| MCLK_A | PE0 (A5, AF10) | |
| MCLK_B | PA1 (K2, AF10), PE14 (L8, AF10) | |
| SCK_A | PD13 (K10, AF10), PD14 (K11, AF8) | |
| SCK_B | PE12 (J8, AF10), PA2 (L2, AF8) | |
| SD_A | PD11 (H9, AF10), PB11 (M10, AF8) | |
| SD_B | PG10 (D8, AF10), PE11 (H8, AF10), PF11 (M5, AF10) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX | IN0 | PD7 (A9, AF8), PG11 (C8, AF7), PB7 (D6, AF8) |
| IN1 | PG12 (B8, AF7), PC7 (F12, AF7), PD8 (L9, AF8) | |
| IN2 | PG8 (G11, AF7), PC4 (J4, AF8) | |
| IN3 | PG9 (E8, AF7), PC5 (K4, AF8) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15 (A10, AF4), PB6 (C6, AF3) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10) |
| EXTI15 | PA15 (A10), PG15 (B7), PC15-OSC32_OUT (C1), PD15 (K12), PF15 (L6), PB15 (L12), PE15 (M8) | |
| IN0 | PA0-WKUP (J2) | |
| IN1 | PA1 (K2) | |
| IN2 | PA2 (L2) | |
| IN3 | PA3 (M2) | |
| IN4 | PA4 (J3) | |
| IN5 | PA5 (K3) | |
| IN6 | PA6 (L3) | |
| IN7 | PA7 (M3) | |
| IN8 | PB0 (L4) | |
| IN9 | PB1 (M4) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (H2) | |
| IN12 | PC2 (H3) | |
| IN13 | PC3 (H4) | |
| IN14 | PC4 (J4) | |
| IN15 | PC5 (K4) | |
| ADC2 | EXTI11 | PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10) |
| EXTI15 | PA15 (A10), PG15 (B7), PC15-OSC32_OUT (C1), PD15 (K12), PF15 (L6), PB15 (L12), PE15 (M8) | |
| IN0 | PA0-WKUP (J2) | |
| IN1 | PA1 (K2) | |
| IN2 | PA2 (L2) | |
| IN3 | PA3 (M2) | |
| IN4 | PA4 (J3) | |
| IN5 | PA5 (K3) | |
| IN6 | PA6 (L3) | |
| IN7 | PA7 (M3) | |
| IN8 | PB0 (L4) | |
| IN9 | PB1 (M4) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (H2) | |
| IN12 | PC2 (H3) | |
| IN13 | PC3 (H4) | |
| IN14 | PC4 (J4) | |
| IN15 | PC5 (K4) | |
| ADC3 | EXTI11 | PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10) |
| EXTI15 | PA15 (A10), PG15 (B7), PC15-OSC32_OUT (C1), PD15 (K12), PF15 (L6), PB15 (L12), PE15 (M8) | |
| IN0 | PA0-WKUP (J2) | |
| IN1 | PA1 (K2) | |
| IN2 | PA2 (L2) | |
| IN3 | PA3 (M2) | |
| IN4 | PF6 (F3) | |
| IN5 | PF7 (F2) | |
| IN6 | PF8 (G3) | |
| IN7 | PF9 (G2) | |
| IN8 | PF10 (G1) | |
| IN9 | PF3 (E2) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (H2) | |
| IN12 | PC2 (H3) | |
| IN13 | PC3 (H4) | |
| IN14 | PF4 (E3) | |
| IN15 | PF5 (E4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (B5), PA9 (D12), PG9 (E8), PC9 (E11), PF9 (G2), PE9 (K7), PD9 (K9) |
| OUT1 | PA4 (J3) | |
| OUT2 | PA5 (K3) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (L3, AF1), PE15 (M8, AF1), PB12 (M11, AF1) |
| CH1 | PA8 (E12, AF1), PE9 (K7, AF1) | |
| CH1N | PE8 (L7, AF1), PA7 (M3, AF1), PB13 (M12, AF1) | |
| CH2 | PA9 (D12, AF1), PE11 (H8, AF1) | |
| CH2N | PE10 (J7, AF1), PB0 (L4, AF1), PB14 (L11, AF1) | |
| CH3 | PA10 (D11, AF1), PE13 (K8, AF1) | |
| CH3N | PE12 (J8, AF1), PB15 (L12, AF1), PB1 (M4, AF1) | |
| CH4 | PA11 (C12, AF1), PE14 (L8, AF1) | |
| ETR | PA12 (B12, AF1), PE7 (M7, AF1) | |
| TIM2 | CH1 | PA15 (A10, AF1), PB8 (C5, AF1), PA0-WKUP (J2, AF1), PA5 (K3, AF1) |
| CH2 | PB3 (A7, AF1), PB9 (B5, AF1), PA1 (K2, AF1) | |
| CH3 | PA2 (L2, AF1), PB10 (M9, AF1) | |
| CH4 | PB2 (J5, AF1), PA3 (M2, AF1), PB11 (M10, AF1) | |
| ETR | PA15 (A10, AF1), PB8 (C5, AF1), PA0-WKUP (J2, AF1), PA5 (K3, AF1) | |
| TIM3 | CH1 | PB4 (A6, AF2), PC6 (G12, AF2), PA6 (L3, AF2) |
| CH2 | PB5 (B6, AF2), PC7 (F12, AF2), PA7 (M3, AF2) | |
| CH3 | PC8 (F11, AF2), PB0 (L4, AF2) | |
| CH4 | PC9 (E11, AF2), PB1 (M4, AF2) | |
| ETR | PD2 (E9, AF2) | |
| TIM4 | CH1 | PB6 (C6, AF2), PD12 (L10, AF2) |
| CH2 | PB7 (D6, AF2), PD13 (K10, AF2) | |
| CH3 | PB8 (C5, AF2), PD14 (K11, AF2) | |
| CH4 | PB9 (B5, AF2), PD15 (K12, AF2) | |
| ETR | PE0 (A5, AF2) | |
| TIM5 | CH1 | PA0-WKUP (J2, AF2) |
| CH2 | PA1 (K2, AF2) | |
| CH3 | PA2 (L2, AF2) | |
| CH4 | PA3 (M2, AF2) | |
| TIM8 | BKIN | PA6 (L3, AF3) |
| CH1 | PC6 (G12, AF3) | |
| CH1N | PA5 (K3, AF3), PA7 (M3, AF3) | |
| CH2 | PC7 (F12, AF3) | |
| CH2N | PB0 (L4, AF3), PB14 (L11, AF3) | |
| CH3 | PC8 (F11, AF3) | |
| CH3N | PB15 (L12, AF3), PB1 (M4, AF3) | |
| CH4 | PC9 (E11, AF3) | |
| ETR | PA0-WKUP (J2, AF3) | |
| TIM9 | CH1 | PE5 (B3, AF3), PA2 (L2, AF3) |
| CH2 | PE6 (B4, AF3), PA3 (M2, AF3) | |
| TIM10 | CH1 | PB8 (C5, AF3), PF6 (F3, AF3) |
| TIM11 | CH1 | PB9 (B5, AF3), PF7 (F2, AF3) |
| TIM12 | CH1 | PB14 (L11, AF9) |
| CH2 | PB15 (L12, AF9) | |
| TIM13 | CH1 | PF8 (G3, AF9), PA6 (L3, AF9) |
| TIM14 | CH1 | PF9 (G2, AF9), PA7 (M3, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (A1) |
| AF2 | PA0-WKUP (J2) | |
| REFIN | PB15 (L12, AF0) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (C3, AF12) |
| A1 | PF1 (C4, AF12) | |
| A2 | PF2 (D4, AF12) | |
| A3 | PF3 (E2, AF12) | |
| A4 | PF4 (E3, AF12) | |
| A5 | PF5 (E4, AF12) | |
| A6 | PF12 (L5, AF12) | |
| A7 | PF13 (K5, AF12) | |
| A8 | PF14 (M6, AF12) | |
| A9 | PF15 (L6, AF12) | |
| A10 | PG0 (K6, AF12) | |
| A11 | PG1 (J6, AF12) | |
| A12 | PG2 (J12, AF12) | |
| A13 | PG3 (J11, AF12) | |
| A14 | PG4 (J10, AF12) | |
| A15 | PG5 (H12, AF12) | |
| A16 | PD11 (H9, AF12) | |
| A17 | PD12 (L10, AF12) | |
| A18 | PD13 (K10, AF12) | |
| A19 | PE3 (A2, AF12) | |
| A20 | PE4 (B2, AF12) | |
| A21 | PE5 (B3, AF12) | |
| A22 | PE6 (B4, AF12) | |
| A23 | PE2 (A3, AF12) | |
| A24 | PG13 (D7, AF12) | |
| A25 | PG14 (C7, AF12) | |
| ALE | PD12 (L10) | |
| BA0 | PG4 (J10, AF12) | |
| BA1 | PG5 (H12, AF12) | |
| CLE | PD11 (H9) | |
| CLK | PD3 (D9, AF12) | |
| D0 | PD14 (K11, AF12) | |
| D1 | PD15 (K12, AF12) | |
| D2 | PD0 (E10, AF12) | |
| D3 | PD1 (D10, AF12) | |
| D4 | PE7 (M7, AF12) | |
| D5 | PE8 (L7, AF12) | |
| D6 | PE9 (K7, AF12) | |
| D7 | PE10 (J7, AF12) | |
| D8 | PE11 (H8, AF12) | |
| D9 | PE12 (J8, AF12) | |
| D10 | PE13 (K8, AF12) | |
| D11 | PE14 (L8, AF12) | |
| D12 | PE15 (M8, AF12) | |
| D13 | PD8 (L9, AF12) | |
| D14 | PD9 (K9, AF12) | |
| D15 | PD10 (J9, AF12) | |
| DA0 | PD14 (K11, AF12) | |
| DA1 | PD15 (K12, AF12) | |
| DA2 | PD0 (E10, AF12) | |
| DA3 | PD1 (D10, AF12) | |
| DA4 | PE7 (M7, AF12) | |
| DA5 | PE8 (L7, AF12) | |
| DA6 | PE9 (K7, AF12) | |
| DA7 | PE10 (J7, AF12) | |
| DA8 | PE11 (H8, AF12) | |
| DA9 | PE12 (J8, AF12) | |
| DA10 | PE13 (K8, AF12) | |
| DA11 | PE14 (L8, AF12) | |
| DA12 | PE15 (M8, AF12) | |
| DA13 | PD8 (L9, AF12) | |
| DA14 | PD9 (K9, AF12) | |
| DA15 | PD10 (J9, AF12) | |
| INT3 | PG7 (H10, AF12) | |
| NBL0 | PE0 (A5, AF12) | |
| NBL1 | PE1 (A4, AF12) | |
| NCE3 | PG9 (E8, AF12) | |
| NE1 | PD7 (A9, AF12) | |
| NE2 | PG9 (E8, AF12) | |
| NE3 | PG10 (D8, AF12) | |
| NE4 | PG12 (B8, AF12) | |
| NL | PB7 (D6, AF12) | |
| NOE | PD4 (C9, AF12) | |
| NWAIT | PD6 (A8, AF12) | |
| NWE | PD5 (B9, AF12) | |
| SDCKE0 | PC3 (H4, AF12), PC5 (K4, AF12) | |
| SDCKE1 | PB5 (B6, AF12) | |
| SDCLK | PG8 (G11, AF12) | |
| SDNCAS | PG15 (B7, AF12) | |
| SDNE0 | PC2 (H3, AF12), PC4 (J4, AF12) | |
| SDNE1 | PB6 (C6, AF12) | |
| SDNRAS | PF11 (M5, AF12) | |
| SDNWE | PC0 (H1, AF12), PA7 (M3, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (D12, AF13), PC6 (G12, AF13) |
| D1 | PA10 (D11, AF13), PC7 (F12, AF13) | |
| D2 | PE0 (A5, AF13), PG10 (D8, AF13), PC8 (F11, AF13) | |
| D3 | PE1 (A4, AF13), PG11 (C8, AF13), PC9 (E11, AF13) | |
| D4 | PE4 (B2, AF13), PC11 (B10, AF13) | |
| D5 | PB6 (C6, AF13), PD3 (D9, AF13) | |
| D6 | PE5 (B3, AF13), PB8 (C5, AF13) | |
| D7 | PE6 (B4, AF13), PB9 (B5, AF13) | |
| D8 | PC10 (B11, AF13) | |
| D9 | PC12 (C10, AF13) | |
| D10 | PD6 (A8, AF13), PB5 (B6, AF13) | |
| D11 | PD2 (E9, AF13), PF10 (G1, AF13) | |
| D12 | PG6 (H11, AF13), PF11 (M5, AF13) | |
| D13 | PG15 (B7, AF13), PG7 (H10, AF13) | |
| HSYNC | PA4 (J3, AF13) | |
| PIXCLK | PA6 (L3, AF13) | |
| VSYNC | PB7 (D6, AF13), PG9 (E8, AF13) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A11, AF0) |
| JTDI | PA15 (A10, AF0) | |
| JTDO-SWO | PB3 (A7, AF0) | |
| JTMS-SWDIO | PA13 (A12, AF0) | |
| TRACECLK | PE2 (A3, AF0) | |
| TRACED0 | PE3 (A2, AF0), PC8 (F11, AF0) | |
| TRACED1 | PE4 (B2, AF0), PD3 (D9, AF0) | |
| TRACED2 | PE5 (B3, AF0), PG13 (D7, AF0) | |
| TRACED3 | PE6 (B4, AF0), PG14 (C7, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (E12, AF0) |
| MCO_2 | PC9 (E11, AF0) | |
| OSC_IN | PH0-OSC_IN (D1) | |
| OSC_OUT | PH1-OSC_OUT (E1) | |
| OSC32_IN | PC14-OSC32_IN (B1) | |
| OSC32_OUT | PC15-OSC32_OUT (C1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP0 | PA0-WKUP (J2) |
| SYS_WKUP1 | PC13 (A1) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 144 шарика корпуса UFBGA144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PC13 | ввод-вывод | RTC_AF1, SYS_WKUP1 |
| A2 | PE3 | ввод-вывод | FMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0) |
| A3 | PE2 | ввод-вывод | FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0) |
| A4 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12) |
| A5 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), SAI2_MCLK_A (AF10), TIM4_ETR (AF2) |
| A6 | PB4 | ввод-вывод | I2C3_SDA (AF4), I2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| A7 | PB3 | ввод-вывод | I2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| A8 | PD6 | ввод-вывод | DCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7) |
| A9 | PD7 | ввод-вывод | FMC_NE1 (AF12), SPDIFRX_IN0 (AF8), USART2_CK (AF7) |
| A10 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_RTS (AF8) |
| A11 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| A12 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| B1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| B2 | PE4 | ввод-вывод | DCMI_D4 (AF13), FMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0) |
| B3 | PE5 | ввод-вывод | DCMI_D6 (AF13), FMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| B4 | PE6 | ввод-вывод | DCMI_D7 (AF13), FMC_A22 (AF12), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3) |
| B5 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SAI1_FS_B (AF6), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM2_CH2 (AF1), TIM4_CH4 (AF2) |
| B6 | PB5 | ввод-вывод | CAN2_RX (AF9), DCMI_D10 (AF13), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| B7 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8) |
| B8 | PG12 | ввод-вывод | FMC_NE4 (AF12), SPDIFRX_IN1 (AF7), SPI4_MISO (AF6), USART6_RTS (AF8) |
| B9 | PD5 | ввод-вывод | FMC_NWE (AF12), USART2_TX (AF7) |
| B10 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B11 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| B12 | PA12 | ввод-вывод | CAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| C1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| C2 | VBAT | питание | — |
| C3 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4) |
| C4 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4) |
| C5 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF13), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM4_CH3 (AF2) |
| C6 | PB6 | ввод-вывод | CAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7) |
| C7 | PG14 | ввод-вывод | FMC_A25 (AF12), QUADSPI_BK2_IO3 (AF9), SPI4_NSS (AF6), SYS_TRACED3 (AF0), USART6_TX (AF8) |
| C8 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), SPDIFRX_IN0 (AF7), SPI4_SCK (AF6) |
| C9 | PD4 | ввод-вывод | FMC_NOE (AF12), USART2_RTS (AF7) |
| C10 | PC12 | ввод-вывод | DCMI_D9 (AF13), I2C2_SDA (AF4), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| C11 | VDDUSB | питание | — |
| C12 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| D1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| D2 | VSS | питание | — |
| D3 | VDD | питание | — |
| D4 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4) |
| D5 | BOOT0 | загрузка | — |
| D6 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), SPDIFRX_IN0 (AF8), TIM4_CH2 (AF2), USART1_RX (AF7) |
| D7 | PG13 | ввод-вывод | FMC_A24 (AF12), SPI4_MOSI (AF6), SYS_TRACED2 (AF0), USART6_CTS (AF8) |
| D8 | PG10 | ввод-вывод | DCMI_D2 (AF13), FMC_NE3 (AF12), SAI2_SD_B (AF10) |
| D9 | PD3 | ввод-вывод | DCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7) |
| D10 | PD1 | ввод-вывод | CAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), I2S2_WS (AF7), SPI2_NSS (AF7) |
| D11 | PA10 | ввод-вывод | DCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| D12 | PA9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SAI1_SD_B (AF6), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| E1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| E2 | PF3 | ввод-вывод | ADC3_IN9, FMC_A3 (AF12) |
| E3 | PF4 | ввод-вывод | ADC3_IN14, FMC_A4 (AF12) |
| E4 | PF5 | ввод-вывод | ADC3_IN15, FMC_A5 (AF12) |
| E5 | PDR_ON | сброс | — |
| E6 | VSS | питание | — |
| E7 | VSS | питание | — |
| E8 | PG9 | ввод-вывод | DAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE3 (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SPDIFRX_IN3 (AF7), USART6_RX (AF8) |
| E9 | PD2 | ввод-вывод | DCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| E10 | PD0 | ввод-вывод | CAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), I2S3_SD (AF6), SPI3_MOSI (AF6), SPI4_MISO (AF5) |
| E11 | PC9 | ввод-вывод | DAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7) |
| E12 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| F1 | NRST | сброс | — |
| F2 | PF7 | ввод-вывод | ADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), TIM11_CH1 (AF3) |
| F3 | PF6 | ввод-вывод | ADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), TIM10_CH1 (AF3) |
| F4 | VDD | питание | — |
| F5 | VDD | питание | — |
| F6 | VDD | питание | — |
| F7 | VDD | питание | — |
| F8 | VDD | питание | — |
| F9 | VDD | питание | — |
| F10 | VDD | питание | — |
| F11 | PC8 | ввод-вывод | DCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED0 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_RTS (AF7), USART6_CK (AF8) |
| F12 | PC7 | ввод-вывод | DCMI_D1 (AF13), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPDIFRX_IN1 (AF7), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| G1 | PF10 | ввод-вывод | ADC3_IN8, DCMI_D11 (AF13) |
| G2 | PF9 | ввод-вывод | ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), TIM14_CH1 (AF9) |
| G3 | PF8 | ввод-вывод | ADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), TIM13_CH1 (AF9) |
| G4 | VSS | питание | — |
| G5 | VDD | питание | — |
| G6 | VDD | питание | — |
| G7 | VDD | питание | — |
| G8 | VSS | питание | — |
| G9 | VCAP_2 | питание | — |
| G10 | VSS | питание | — |
| G11 | PG8 | ввод-вывод | FMC_SDCLK (AF12), SPDIFRX_IN2 (AF7), USART6_RTS (AF8) |
| G12 | PC6 | ввод-вывод | DCMI_D0 (AF13), FMPI2C1_SCL (AF4), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| H1 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), SAI1_MCLK_B (AF6), USB_OTG_HS_ULPI_STP (AF10) |
| H2 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF7), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI2_MOSI (AF7), SPI3_MOSI (AF5) |
| H3 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| H4 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| H5 | BYPASS_REG | сброс | — |
| H6 | VSS | питание | — |
| H7 | VCAP_1 | питание | — |
| H8 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| H9 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE, FMPI2C1_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7) |
| H10 | PG7 | ввод-вывод | DCMI_D13 (AF13), FMC_INT3 (AF12), USART6_CK (AF8) |
| H11 | PG6 | ввод-вывод | DCMI_D12 (AF13), QUADSPI_BK1_NCS (AF10) |
| H12 | PG5 | ввод-вывод | FMC_A15 (AF12), FMC_BA1 (AF12) |
| J1 | VSSA | питание | — |
| J2 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, RTC_AF2, SYS_WKUP0, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| J3 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| J4 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8) |
| J5 | PB2 | ввод-вывод | I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SDIO_CK (AF12), SPI3_MOSI (AF7), TIM2_CH4 (AF1), USB_OTG_HS_ULPI_D4 (AF10) |
| J6 | PG1 | ввод-вывод | FMC_A11 (AF12) |
| J7 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1) |
| J8 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| J9 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7) |
| J10 | PG4 | ввод-вывод | FMC_A14 (AF12), FMC_BA0 (AF12) |
| J11 | PG3 | ввод-вывод | FMC_A13 (AF12) |
| J12 | PG2 | ввод-вывод | FMC_A12 (AF12) |
| K1 | VREF- | питание | — |
| K2 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| K3 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| K4 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15, FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8), USART3_RX (AF7) |
| K5 | PF13 | ввод-вывод | FMC_A7 (AF12), FMPI2C1_SMBA (AF4) |
| K6 | PG0 | ввод-вывод | FMC_A10 (AF12) |
| K7 | PE9 | ввод-вывод | DAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1) |
| K8 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| K9 | PD9 | ввод-вывод | DAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| K10 | PD13 | ввод-вывод | FMC_A18 (AF12), FMPI2C1_SDA (AF4), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2) |
| K11 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), FMPI2C1_SCL (AF4), SAI2_SCK_A (AF8), TIM4_CH3 (AF2) |
| K12 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), FMPI2C1_SDA (AF4), TIM4_CH4 (AF2) |
| L1 | VREF+ | питание | — |
| L2 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| L3 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), I2S2_MCK (AF6), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| L4 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, I2S3_SD (AF7), SDIO_D1 (AF12), SPI3_MOSI (AF7), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| L5 | PF12 | ввод-вывод | FMC_A6 (AF12) |
| L6 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12), FMPI2C1_SDA (AF4) |
| L7 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART5_TX (AF8) |
| L8 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| L9 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7) |
| L10 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE, FMPI2C1_SCL (AF4), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| L11 | PB14 | ввод-вывод | SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| L12 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| M1 | VDDA | питание | — |
| M2 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, SAI1_FS_A (AF6), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| M3 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| M4 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, SDIO_D2 (AF12), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| M5 | PF11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10) |
| M6 | PF14 | ввод-вывод | FMC_A8 (AF12), FMPI2C1_SCL (AF4) |
| M7 | PE7 | ввод-вывод | FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART5_RX (AF8) |
| M8 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1) |
| M9 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), SAI1_SCK_A (AF6), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| M10 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), SAI2_SD_A (AF8), TIM2_CH4 (AF1), USART3_RX (AF7) |
| M11 | PB12 | ввод-вывод | CAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SAI1_SCK_B (AF6), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| M12 | PB13 | ввод-вывод | CAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C2 | резервное питание: часы реального времени и резервные регистры |
| VCAP | G9, H7 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | D3, F4, F5, F6, F7, F8, F9, F10, G5, G6, G7 | питание цифровой части и линий ввода-вывода |
| VDDA | M1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDUSB | C11 | питание приёмопередатчика USB |
| VREF- | K1 | нижнее опорное напряжение АЦП |
| VREF+ | L1 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | D2, E6, E7, G4, G8, G10, H6 | общий провод (земля) |
| VSSA | J1 | общий провод аналоговой части |
| BYPASS_REG | H5 | отключение внутреннего стабилизатора напряжения ядра |
| NRST | F1 | сброс, активный уровень — низкий |
| PDR_ON | E5 | управление внутренней схемой сброса по питанию |
| BOOT0 | D5 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F446Z(C-E)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F446ZC | STM32F446ZCHx | 256 КБ | 128 КБ |
| STM32F446ZE | STM32F446ZEHx | 512 КБ | 128 КБ |
Линейка STM32F446, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F446ZCJx, STM32F446ZEJx | STM32F446 | 144 из 144 | выводы совпадают полностью |
| STM32F413ZG, STM32F413ZH | STM32F413/423 | 144 из 144 | выводы совпадают полностью |
| STM32F423ZH | STM32F413/423 | 144 из 144 | выводы совпадают полностью |
| STM32F412ZE, STM32F412ZG | STM32F412 | 143 из 144 | C11: VDDUSB → VDD_USB |
| STM32H723ZEIx | STM32H723/733 | 142 из 144 | C11: VDDUSB → VDD33USB; H5: BYPASS_REG → VSS |
| STM32H723ZGIx | STM32H723/733 | 142 из 144 | C11: VDDUSB → VDD33USB; H5: BYPASS_REG → VSS |
| STM32H730ZBIx | STM32H730 Value line | 142 из 144 | C11: VDDUSB → VDD33USB; H5: BYPASS_REG → VSS |
| STM32H733ZGIx | STM32H723/733 | 142 из 144 | C11: VDDUSB → VDD33USB; H5: BYPASS_REG → VSS |
| STM32F723Z(C-E)Ix | STM32F7x3 | 141 из 144 | F7: VDD → VDDSDMMC; H10: PG7 → V12_PHYHS; H11: PG6 → REXTPHYHS |
| STM32F733ZEIx | STM32F7x3 | 141 из 144 | F7: VDD → VDDSDMMC; H10: PG7 → V12_PHYHS; H11: PG6 → REXTPHYHS |
Частые вопросы
На каких выводах USART1 у STM32F446ZCHx?
В корпусе UFBGA144 сигнал USART1_TX выведен на PB6 (шарик C6, AF7) или PA9 (шарик D12, AF7), USART1_RX — на PB7 (шарик D6, AF7) или PA10 (шарик D11, AF7).
Где у STM32F446ZCHx выводы SWD для программатора?
SWDIO — PA13 (шарик A12, AF0), SWCLK — PA14 (шарик A11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F446ZCHx?
I2C1_SCL — PB8 (шарик C5, AF4) или PB6 (шарик C6, AF4), I2C1_SDA — PB9 (шарик B5, AF4) или PB7 (шарик D6, AF4).
Сколько выводов ввода-вывода у STM32F446ZCHx в корпусе UFBGA144?
114 из 144. Ещё 26 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F446ZCHx и STM32F446ZEHx?
Объёмом памяти: STM32F446ZC — 256 КБ флеш-памяти и 128 КБ ОЗУ, STM32F446ZE — 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F446ZCHx?
От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
