STM32F423ZH в корпусе LQFP144: распиновка

STM32F423ZH — микроконтроллер STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 114 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
1,5 МБ
ОЗУ
320 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
114
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

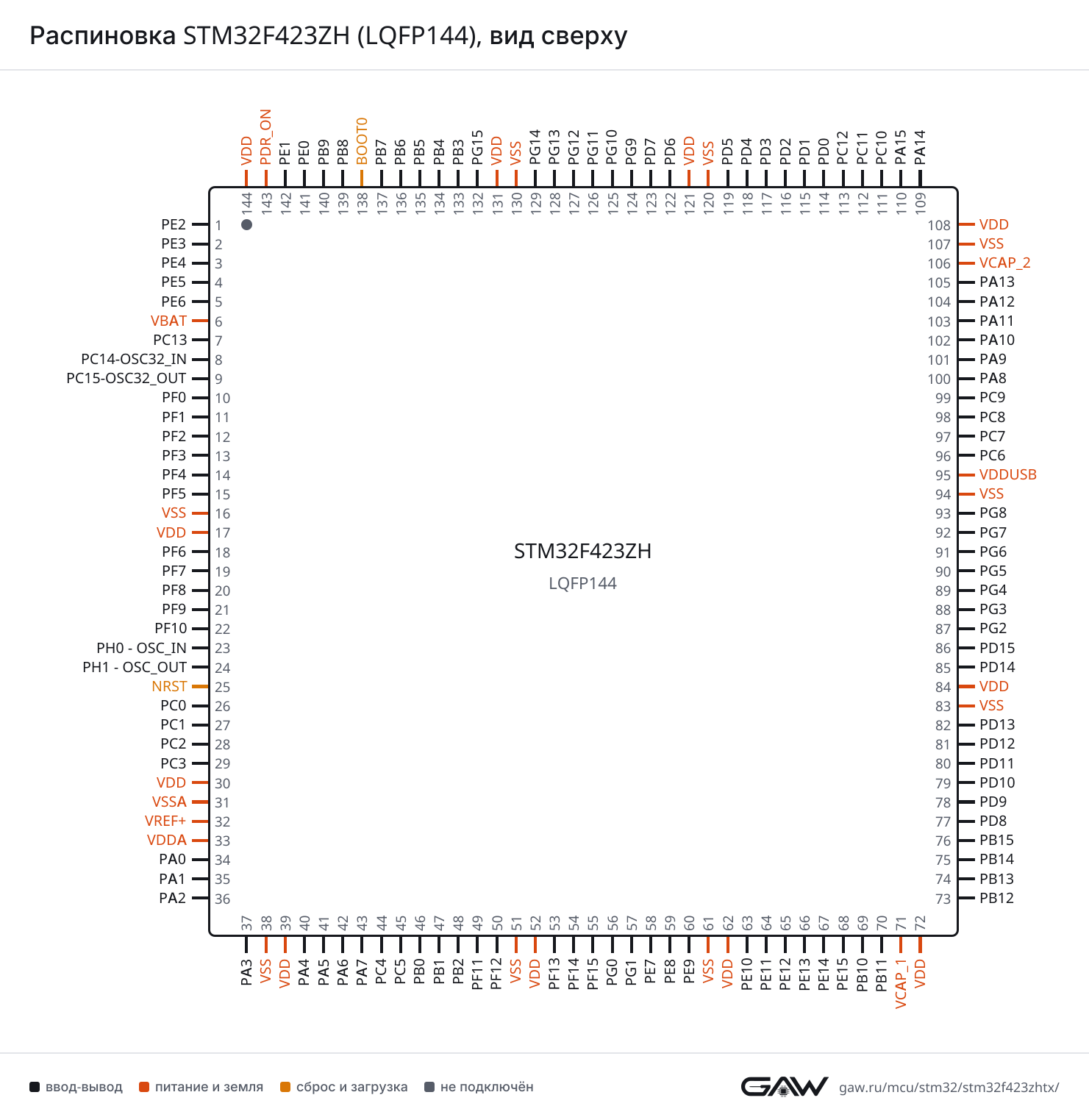

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F423ZH в корпусе LQFP144, вид сверхуSTM32F423ZHLQFP144, вид сверхуPE2 — вывод 1: FSMC_A23, I2S4_CK, I2S5_CK, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SPI5_SCK, SYS_TRACECLK, UART10_RX1PE2PE3 — вывод 2: FSMC_A19, SAI1_SD_B, SYS_TRACED0, UART10_TX2PE3PE4 — вывод 3: DFSDM1_DATIN3, FSMC_A20, I2S4_WS, I2S5_WS, SAI1_SD_A, SPI4_NSS, SPI5_NSS, SYS_TRACED13PE4PE5 — вывод 4: DFSDM1_CKIN3, FSMC_A21, SAI1_SCK_A, SPI4_MISO, SPI5_MISO, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: FSMC_A22, I2S4_SD, I2S5_SD, SAI1_FS_A, SPI4_MOSI, SPI5_MOSI, SYS_TRACED3, TIM9_CH25PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_AF17PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: FSMC_A0, I2C2_SDA10PF0PF1 — вывод 11: FSMC_A1, I2C2_SCL11PF1PF2 — вывод 12: FSMC_A2, I2C2_SMBA12PF2PF3 — вывод 13: FSMC_A3, TIM5_CH113PF3PF4 — вывод 14: FSMC_A4, TIM5_CH214PF4PF5 — вывод 15: FSMC_A5, TIM5_CH315PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: QUADSPI_BK1_IO3, SAI1_SD_B, SYS_TRACED0, TIM10_CH1, UART7_RX18PF6PF7 — вывод 19: QUADSPI_BK1_IO2, SAI1_MCLK_B, SYS_TRACED1, TIM11_CH1, UART7_TX19PF7PF8 — вывод 20: QUADSPI_BK1_IO0, SAI1_SCK_B, TIM13_CH1, UART8_RX20PF8PF9 — вывод 21: DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, TIM14_CH1, UART8_TX21PF9PF10 — вывод 22: TIM1_ETR, TIM5_CH422PF10PH0 - OSC_IN — вывод 23: RCC_OSC_IN23PH0 - OSC_INPH1 - OSC_OUT — вывод 24: RCC_OSC_OUT24PH1 - OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN10, DFSDM2_CKIN4, LPTIM1_IN1, SAI1_MCLK_B, SYS_WKUP226PC0PC1 — вывод 27: ADC1_IN11, DFSDM2_DATIN4, LPTIM1_OUT, SAI1_SD_B, SYS_WKUP327PC1PC2 — вывод 28: ADC1_IN12, DFSDM1_CKOUT, DFSDM2_DATIN7, FSMC_NWE, I2S2_ext_SD, LPTIM1_IN2, SAI1_SCK_B, SPI2_MISO28PC2PC3 — вывод 29: ADC1_IN13, DFSDM2_CKIN7, FSMC_A0, I2S2_SD, LPTIM1_ETR, SAI1_FS_B, SPI2_MOSI29PC3VDD — вывод 3030VDDVSSA — вывод 3131VSSAVREF+ — вывод 3232VREF+VDDA — вывод 3333VDDAPA0 — вывод 34: ADC1_IN0, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS34PA0PA1 — вывод 35: ADC1_IN1, I2S4_SD, QUADSPI_BK1_IO3, SPI4_MOSI, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS35PA1PA2 — вывод 36: ADC1_IN2, FSMC_D4, FSMC_DA4, I2S_CKIN, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX36PA2PA3 — вывод 37: ADC1_IN3, FSMC_D5, FSMC_DA5, I2S2_MCK, SAI1_SD_B, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX37PA3VSS — вывод 3838VSSVDD — вывод 3939VDDPA4 — вывод 40: ADC1_IN4, DAC_OUT1, DFSDM1_DATIN1, FSMC_D6, FSMC_DA6, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK40PA4PA5 — вывод 41: ADC1_IN5, DAC_OUT2, DFSDM1_CKIN1, FSMC_D7, FSMC_DA7, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N41PA5PA6 — вывод 42: ADC1_IN6, DFSDM2_CKIN1, I2S2_MCK, QUADSPI_BK2_IO0, SDIO_CMD, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN42PA6PA7 — вывод 43: ADC1_IN7, DFSDM2_DATIN1, I2S1_SD, QUADSPI_BK2_IO1, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N43PA7PC4 — вывод 44: ADC1_IN14, DFSDM2_CKIN2, FSMC_NE4, I2S1_MCK, QUADSPI_BK2_IO244PC4PC5 — вывод 45: ADC1_IN15, DFSDM2_DATIN2, FMPI2C1_SMBA, FSMC_NOE, QUADSPI_BK2_IO3, USART3_RX45PC5PB0 — вывод 46: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N, TIM3_CH3, TIM8_CH2N46PB0PB1 — вывод 47: ADC1_IN9, DFSDM1_DATIN0, I2S5_WS, QUADSPI_CLK, SPI5_NSS, TIM1_CH3N, TIM3_CH4, TIM8_CH3N47PB1PB2 — вывод 48: DFSDM1_CKIN0, LPTIM1_OUT, QUADSPI_CLK48PB2PF11 — вывод 49: ADC1_EXTI11, TIM8_ETR49PF11PF12 — вывод 50: FSMC_A6, TIM8_BKIN50PF12VSS — вывод 5151VSSVDD — вывод 5252VDDPF13 — вывод 53: FMPI2C1_SMBA, FSMC_A753PF13PF14 — вывод 54: FMPI2C1_SCL, FSMC_A854PF14PF15 — вывод 55: ADC1_EXTI15, FMPI2C1_SDA, FSMC_A955PF15PG0 — вывод 56: CAN1_RX, FSMC_A10, UART9_RX56PG0PG1 — вывод 57: CAN1_TX, FSMC_A11, UART9_TX57PG1PE7 — вывод 58: DFSDM1_DATIN2, FSMC_D4, FSMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RX58PE7PE8 — вывод 59: DFSDM1_CKIN2, FSMC_D5, FSMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TX59PE8PE9 — вывод 60: DAC_EXTI9, DFSDM1_CKOUT, FSMC_D6, FSMC_DA6, QUADSPI_BK2_IO2, TIM1_CH160PE9VSS — вывод 6161VSSVDD — вывод 6262VDDPE10 — вывод 63: DFSDM2_DATIN0, FSMC_D7, FSMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N63PE10PE11 — вывод 64: ADC1_EXTI11, DFSDM2_CKIN0, FSMC_D8, FSMC_DA8, I2S4_WS, I2S5_WS, SPI4_NSS, SPI5_NSS, TIM1_CH264PE11PE12 — вывод 65: DFSDM2_DATIN7, FSMC_D9, FSMC_DA9, I2S4_CK, I2S5_CK, SPI4_SCK, SPI5_SCK, TIM1_CH3N65PE12PE13 — вывод 66: DFSDM2_CKIN7, FSMC_D10, FSMC_DA10, SPI4_MISO, SPI5_MISO, TIM1_CH366PE13PE14 — вывод 67: DFSDM2_DATIN1, FSMC_D11, FSMC_DA11, I2S4_SD, I2S5_SD, SPI4_MOSI, SPI5_MOSI, TIM1_CH467PE14PE15 — вывод 68: ADC1_EXTI15, DFSDM2_CKIN1, FSMC_D12, FSMC_DA12, TIM1_BKIN68PE15PB10 — вывод 69: DFSDM2_CKOUT, FMPI2C1_SCL, I2C2_SCL, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM2_CH3, USART3_TX69PB10PB11 — вывод 70: ADC1_EXTI11, I2C2_SDA, I2S_CKIN, TIM2_CH4, USART3_RX70PB11VCAP_1 — вывод 7171VCAP_1VDD — вывод 7272VDDPB12 — вывод 73: CAN2_RX, DFSDM1_DATIN1, FSMC_D13, FSMC_DA13, I2C2_SMBA, I2S2_WS, I2S3_CK, I2S4_WS, SPI2_NSS, SPI3_SCK, SPI4_NSS, TIM1_BKIN, UART5_RX, USART3_CK73PB12PB13 — вывод 74: CAN2_TX, DFSDM1_CKIN1, FMPI2C1_SMBA, I2S2_CK, I2S4_CK, SPI2_SCK, SPI4_SCK, TIM1_CH1N, UART5_TX, USART3_CTS74PB13PB14 — вывод 75: DFSDM1_DATIN2, FMPI2C1_SDA, FSMC_D0, FSMC_DA0, I2S2_ext_SD, SDIO_D6, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS75PB14PB15 — вывод 76: ADC1_EXTI15, DFSDM1_CKIN2, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SDIO_CK, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N76PB15PD8 — вывод 77: FSMC_D13, FSMC_DA13, USART3_TX77PD8PD9 — вывод 78: DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX78PD9PD10 — вывод 79: FSMC_D15, FSMC_DA15, UART4_TX, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, DFSDM2_DATIN2, FMPI2C1_SMBA, FSMC_A16, QUADSPI_BK1_IO0, USART3_CTS80PD11PD12 — вывод 81: DFSDM2_CKIN2, FMPI2C1_SCL, FSMC_A17, QUADSPI_BK1_IO1, TIM4_CH1, USART3_RTS81PD12PD13 — вывод 82: FMPI2C1_SDA, FSMC_A18, QUADSPI_BK1_IO3, TIM4_CH282PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: DFSDM2_CKIN0, FMPI2C1_SCL, FSMC_D0, FSMC_DA0, TIM4_CH3, UART9_RX85PD14PD15 — вывод 86: ADC1_EXTI15, DFSDM2_DATIN0, FMPI2C1_SDA, FSMC_D1, FSMC_DA1, TIM4_CH4, UART9_TX86PD15PG2 — вывод 87: FSMC_A1287PG2PG3 — вывод 88: FSMC_A1388PG3PG4 — вывод 89: FSMC_A1489PG4PG5 — вывод 90: FSMC_A1590PG5PG6 — вывод 91: QUADSPI_BK1_NCS91PG6PG7 — вывод 92: USART6_CK92PG7PG8 — вывод 93: USART6_RTS93PG8VSS — вывод 9494VSSVDDUSB — вывод 9595VDDUSBPC6 — вывод 96: DFSDM1_CKIN3, DFSDM2_DATIN6, FMPI2C1_SCL, FSMC_D1, FSMC_DA1, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TX96PC6PC7 — вывод 97: DFSDM1_DATIN3, DFSDM2_CKIN6, FMPI2C1_SDA, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM3_CH2, TIM8_CH2, USART6_RX97PC7PC8 — вывод 98: DFSDM2_CKIN3, QUADSPI_BK1_IO2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CK98PC8PC9 — вывод 99: DAC_EXTI9, DFSDM2_DATIN3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH499PC9PA8 — вывод 100: CAN3_RX, DFSDM1_CKOUT, I2C3_SCL, RCC_MCO_1, SDIO_D1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOF100PA8PA9 — вывод 101: DAC_EXTI9, DFSDM2_CKIN3, I2C3_SMBA, I2S2_CK, SDIO_D2, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS101PA9PA10 — вывод 102: DFSDM2_DATIN3, I2S2_SD, I2S5_SD, SPI2_MOSI, SPI5_MOSI, TIM1_CH3, USART1_RX, USB_OTG_FS_ID102PA10PA11 — вывод 103: ADC1_EXTI11, CAN1_RX, DFSDM2_CKIN5, I2S2_WS, SPI2_NSS, SPI4_MISO, TIM1_CH4, UART4_RX, USART1_CTS, USART6_TX, USB_OTG_FS_DM103PA11PA12 — вывод 104: CAN1_TX, DFSDM2_DATIN5, SPI2_MISO, SPI5_MISO, TIM1_ETR, UART4_TX, USART1_RTS, USART6_RX, USB_OTG_FS_DP104PA12PA13 — вывод 105: SYS_JTMS-SWDIO105PA13VCAP_2 — вывод 106106VCAP_2VSS — вывод 107107VSSVDD — вывод 108108VDDPA14 — вывод 109: SYS_JTCK-SWCLK109PA14PA15 — вывод 110: ADC1_EXTI15, CAN3_TX, I2S1_WS, I2S3_WS, SAI1_MCLK_A, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART7_TX, USART1_TX110PA15PC10 — вывод 111: DFSDM2_CKIN5, I2S3_CK, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, DFSDM2_DATIN5, FSMC_D2, FSMC_DA2, I2S3_ext_SD, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RX112PC11PC12 — вывод 113: FSMC_D3, FSMC_DA3, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CK113PC12PD0 — вывод 114: CAN1_RX, DFSDM2_CKIN6, FSMC_D2, FSMC_DA2, UART4_RX114PD0PD1 — вывод 115: CAN1_TX, DFSDM2_DATIN6, FSMC_D3, FSMC_DA3, UART4_TX115PD1PD2 — вывод 116: DFSDM2_CKOUT, FSMC_NWE, SDIO_CMD, TIM3_ETR, UART5_RX116PD2PD3 — вывод 117: DFSDM1_DATIN0, FSMC_CLK, I2S2_CK, QUADSPI_CLK, SPI2_SCK, SYS_TRACED1, USART2_CTS117PD3PD4 — вывод 118: DFSDM1_CKIN0, FSMC_NOE, USART2_RTS118PD4PD5 — вывод 119: DFSDM2_CKOUT, FSMC_NWE, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: DFSDM1_DATIN1, FSMC_NWAIT, I2S3_SD, SPI3_MOSI, USART2_RX122PD6PD7 — вывод 123: DFSDM1_CKIN1, FSMC_NE1, USART2_CK123PD7PG9 — вывод 124: DAC_EXTI9, FSMC_NE2, QUADSPI_BK2_IO2, USART6_RX124PG9PG10 — вывод 125: FSMC_NE3125PG10PG11 — вывод 126: ADC1_EXTI11, CAN2_RX, UART10_RX126PG11PG12 — вывод 127: CAN2_TX, FSMC_NE4, UART10_TX, USART6_RTS127PG12PG13 — вывод 128: FSMC_A24, SYS_TRACED2, USART6_CTS128PG13PG14 — вывод 129: FSMC_A25, QUADSPI_BK2_IO3, SYS_TRACED3, USART6_TX129PG14VSS — вывод 130130VSSVDD — вывод 131131VDDPG15 — вывод 132: ADC1_EXTI15, USART6_CTS132PG15PB3 — вывод 133: CAN3_RX, FMPI2C1_SDA, I2C2_SDA, I2S1_CK, I2S3_CK, SAI1_SD_A, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, UART7_RX, USART1_RX133PB3PB4 — вывод 134: CAN3_TX, I2C3_SDA, I2S3_ext_SD, SAI1_SCK_A, SDIO_D0, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, UART7_TX134PB4PB5 — вывод 135: CAN2_RX, I2C1_SMBA, I2S1_SD, I2S3_SD, LPTIM1_IN1, SAI1_FS_A, SDIO_D3, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, UART5_RX135PB5PB6 — вывод 136: CAN2_TX, DFSDM2_CKIN7, I2C1_SCL, LPTIM1_ETR, QUADSPI_BK1_NCS, SDIO_D0, TIM4_CH1, UART5_TX, USART1_TX136PB6PB7 — вывод 137: DFSDM2_DATIN7, FSMC_NL, I2C1_SDA, LPTIM1_IN2, TIM4_CH2, USART1_RX137PB7BOOT0 — вывод 138138BOOT0PB8 — вывод 139: CAN1_RX, DFSDM2_CKIN1, I2C1_SCL, I2C3_SDA, I2S5_SD, LPTIM1_OUT, SDIO_D4, SPI5_MOSI, TIM10_CH1, TIM4_CH3, UART5_RX139PB8PB9 — вывод 140: CAN1_TX, DAC_EXTI9, DFSDM2_DATIN1, I2C1_SDA, I2C2_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4, UART5_TX140PB9PE0 — вывод 141: DFSDM2_CKIN4, FSMC_NBL0, TIM4_ETR, UART8_RX141PE0PE1 — вывод 142: DFSDM2_DATIN4, FSMC_NBL1, UART8_TX142PE1PDR_ON — вывод 143143PDR_ONVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7)
CTSPA11 (103, AF7)
RTSPA12 (104, AF7)
RXPA10 (102, AF7), PB3 (133, AF7), PB7 (137, AF7)
TXPA9 (101, AF7), PA15 (110, AF7), PB6 (136, AF7)
USART2CKPA4 (40, AF7), PD7 (123, AF7)
CTSPA0 (34, AF7), PD3 (117, AF7)
RTSPA1 (35, AF7), PD4 (118, AF7)
RXPA3 (37, AF7), PD6 (122, AF7)
TXPA2 (36, AF7), PD5 (119, AF7)
USART3CKPB12 (73, AF8), PD10 (79, AF7), PC12 (113, AF7)
CTSPB13 (74, AF8), PD11 (80, AF7)
RTSPB14 (75, AF7), PD12 (81, AF7)
RXPC5 (45, AF7), PB11 (70, AF7), PD9 (78, AF7), PC11 (112, AF7)
TXPB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7)
USART6CKPG7 (92, AF8), PC8 (98, AF8)
CTSPG13 (128, AF8), PG15 (132, AF8)
RTSPG8 (93, AF8), PG12 (127, AF8)
RXPC7 (97, AF8), PA12 (104, AF8), PG9 (124, AF8)
TXPC6 (96, AF8), PA11 (103, AF8), PG14 (129, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPA1 (35, AF8), PA11 (103, AF11), PC11 (112, AF8), PD0 (114, AF11)
TXPA0 (34, AF8), PD10 (79, AF8), PA12 (104, AF11), PD1 (115, AF11)
UART5RXPB12 (73, AF11), PD2 (116, AF8), PB5 (135, AF11), PB8 (139, AF11)
TXPB13 (74, AF11), PC12 (113, AF8), PB6 (136, AF11), PB9 (140, AF11)
UART7RXPF6 (18, AF8), PE7 (58, AF8), PA8 (100, AF8), PB3 (133, AF8)
TXPF7 (19, AF8), PE8 (59, AF8), PA15 (110, AF8), PB4 (134, AF8)
UART8RXPF8 (20, AF8), PE0 (141, AF8)
TXPF9 (21, AF8), PE1 (142, AF8)
UART9RXPG0 (56, AF11), PD14 (85, AF11)
TXPG1 (57, AF11), PD15 (86, AF11)
UART10RXPE2 (1, AF11), PG11 (126, AF11)
TXPE3 (2, AF11), PG12 (127, AF11)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (42, AF5), PB4 (134, AF5)
MOSIPA7 (43, AF5), PB5 (135, AF5)
NSSPA4 (40, AF5), PA15 (110, AF5)
SCKPA5 (41, AF5), PB3 (133, AF5)
SPI2MISOPC2 (28, AF5), PB14 (75, AF5), PA12 (104, AF5)
MOSIPC3 (29, AF5), PB15 (76, AF5), PA10 (102, AF5)
NSSPB12 (73, AF5), PA11 (103, AF5), PB9 (140, AF5)
SCKPB10 (69, AF5), PB13 (74, AF5), PC7 (97, AF5), PA9 (101, AF5), PD3 (117, AF5)
SPI3MISOPC11 (112, AF6), PB4 (134, AF6)
MOSIPC12 (113, AF6), PD6 (122, AF5), PB5 (135, AF6)
NSSPA4 (40, AF6), PA15 (110, AF6)
SCKPB12 (73, AF7), PC10 (111, AF6), PB3 (133, AF6)
SPI4MISOPE5 (4, AF5), PE13 (66, AF5), PA11 (103, AF6)
MOSIPE6 (5, AF5), PA1 (35, AF5), PE14 (67, AF5)
NSSPE4 (3, AF5), PE11 (64, AF5), PB12 (73, AF6)
SCKPE2 (1, AF5), PE12 (65, AF5), PB13 (74, AF6)
SPI5MISOPE5 (4, AF6), PE13 (66, AF6), PA12 (104, AF6)
MOSIPE6 (5, AF6), PE14 (67, AF6), PA10 (102, AF6), PB8 (139, AF6)
NSSPE4 (3, AF6), PB1 (47, AF6), PE11 (64, AF6)
SCKPE2 (1, AF6), PB0 (46, AF6), PE12 (65, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA2 (36, AF5), PB11 (70, AF5), PC9 (99, AF5)
I2S1CKPA5 (41, AF5), PB3 (133, AF5)
MCKPC4 (44, AF5)
SDPA7 (43, AF5), PB5 (135, AF5)
WSPA4 (40, AF5), PA15 (110, AF5)
I2S2CKPB10 (69, AF5), PB13 (74, AF5), PC7 (97, AF5), PA9 (101, AF5), PD3 (117, AF5)
ext_SDPC2 (28, AF6), PB14 (75, AF6)
MCKPA3 (37, AF5), PA6 (42, AF6), PC6 (96, AF5)
SDPC3 (29, AF5), PB15 (76, AF5), PA10 (102, AF5)
WSPB12 (73, AF5), PA11 (103, AF5), PB9 (140, AF5)
I2S3CKPB12 (73, AF5), PC10 (111, AF6), PB3 (133, AF6)
ext_SDPC11 (112, AF5), PB4 (134, AF5)
MCKPB10 (69, AF6), PC7 (97, AF6)
SDPC12 (113, AF6), PD6 (122, AF5), PB5 (135, AF6)
WSPA4 (40, AF6), PA15 (110, AF6)
I2S4CKPE2 (1, AF5), PE12 (65, AF5), PB13 (74, AF6)
SDPE6 (5, AF5), PA1 (35, AF5), PE14 (67, AF5)
WSPE4 (3, AF5), PE11 (64, AF5), PB12 (73, AF6)
I2S5CKPE2 (1, AF6), PB0 (46, AF6), PE12 (65, AF6)
SDPE6 (5, AF6), PE14 (67, AF6), PA10 (102, AF6), PB8 (139, AF6)
WSPE4 (3, AF6), PB1 (47, AF6), PE11 (64, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (136, AF4), PB8 (139, AF4)
SDAPB7 (137, AF4), PB9 (140, AF4)
SMBAPB5 (135, AF4)
I2C2SCLPF1 (11, AF4), PB10 (69, AF4)
SDAPF0 (10, AF4), PB11 (70, AF4), PB3 (133, AF9), PB9 (140, AF9)
SMBAPF2 (12, AF4), PB12 (73, AF4)
I2C3SCLPA8 (100, AF4)
SDAPC9 (99, AF4), PB4 (134, AF9), PB8 (139, AF9)
SMBAPA9 (101, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPF14 (54, AF4), PB10 (69, AF9), PB15 (76, AF4), PD12 (81, AF4), PD14 (85, AF4), PC6 (96, AF4)
SDAPF15 (55, AF4), PB14 (75, AF4), PD13 (82, AF4), PD15 (86, AF4), PC7 (97, AF4), PB3 (133, AF4)
SMBAPC5 (45, AF4), PF13 (53, AF4), PB13 (74, AF4), PD11 (80, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPG0 (56, AF9), PA11 (103, AF9), PD0 (114, AF9), PB8 (139, AF8)
TXPG1 (57, AF9), PA12 (104, AF9), PD1 (115, AF9), PB9 (140, AF8)
CAN2RXPB12 (73, AF9), PG11 (126, AF9), PB5 (135, AF9)
TXPB13 (74, AF9), PG12 (127, AF9), PB6 (136, AF9)
CAN3RXPA8 (100, AF11), PB3 (133, AF11)
TXPA15 (110, AF11), PB4 (134, AF11)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (103, AF10)
DPPA12 (104, AF10)
IDPA10 (102, AF10)
SOFPA8 (100, AF10)
VBUSPA9 (101, AF10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPB15 (76, AF12), PC12 (113, AF12)
CMDPA6 (42, AF12), PD2 (116, AF12)
D0PC8 (98, AF12), PB4 (134, AF12), PB6 (136, AF12)
D1PC9 (99, AF12), PA8 (100, AF12)
D2PA9 (101, AF12), PC10 (111, AF12)
D3PC11 (112, AF12), PB5 (135, AF12)
D4PB8 (139, AF12)
D5PB9 (140, AF12)
D6PB14 (75, AF12), PC6 (96, AF12)
D7PB10 (69, AF12), PC7 (97, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PF8 (20, AF10), PD11 (80, AF9), PC9 (99, AF9)
BK1_IO1PF9 (21, AF10), PD12 (81, AF9), PC10 (111, AF9)
BK1_IO2PE2 (1, AF9), PF7 (19, AF9), PC8 (98, AF9)
BK1_IO3PF6 (18, AF9), PA1 (35, AF9), PD13 (82, AF9)
BK1_NCSPG6 (91, AF10), PB6 (136, AF10)
BK2_IO0PA6 (42, AF10), PE7 (58, AF10)
BK2_IO1PA7 (43, AF10), PE8 (59, AF10)
BK2_IO2PC4 (44, AF10), PE9 (60, AF10), PG9 (124, AF9)
BK2_IO3PC5 (45, AF10), PE10 (63, AF10), PG14 (129, AF9)
BK2_NCSPC11 (112, AF9)
CLKPB1 (47, AF9), PB2 (48, AF9), PD3 (117, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE6 (5, AF7), PB5 (135, AF10)
FS_BPF9 (21, AF7), PC3 (29, AF7)
MCLK_APE2 (1, AF7), PA15 (110, AF10)
MCLK_BPF7 (19, AF7), PC0 (26, AF7)
SCK_APE5 (4, AF7), PB4 (134, AF10)
SCK_BPF8 (20, AF7), PC2 (28, AF7)
SD_APE4 (3, AF7), PB3 (133, AF10)
SD_BPE3 (2, AF7), PF6 (18, AF7), PC1 (27, AF7), PA3 (37, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN0PA0 (34)
IN1PA1 (35)
IN2PA2 (36)
IN3PA3 (37)
IN4PA4 (40)
IN5PA5 (41)
IN6PA6 (42)
IN7PA7 (43)
IN8PB0 (46)
IN9PB1 (47)
IN10PC0 (26)
IN11PC1 (27)
IN12PC2 (28)
IN13PC3 (29)
IN14PC4 (44)
IN15PC5 (45)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (140)
OUT1PA4 (40)
OUT2PA5 (41)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (42, AF1), PE15 (68, AF1), PB12 (73, AF1)
CH1PE9 (60, AF1), PA8 (100, AF1)
CH1NPA7 (43, AF1), PE8 (59, AF1), PB13 (74, AF1)
CH2PE11 (64, AF1), PA9 (101, AF1)
CH2NPB0 (46, AF1), PE10 (63, AF1), PB14 (75, AF1)
CH3PE13 (66, AF1), PA10 (102, AF1)
CH3NPB1 (47, AF1), PE12 (65, AF1), PB15 (76, AF1)
CH4PE14 (67, AF1), PA11 (103, AF1)
ETRPF10 (22, AF1), PE7 (58, AF1), PA12 (104, AF1)
TIM2CH1PA0 (34, AF1), PA5 (41, AF1), PA15 (110, AF1)
CH2PA1 (35, AF1), PB3 (133, AF1)
CH3PA2 (36, AF1), PB10 (69, AF1)
CH4PA3 (37, AF1), PB11 (70, AF1)
ETRPA0 (34, AF1), PA5 (41, AF1), PA15 (110, AF1)
TIM3CH1PA6 (42, AF2), PC6 (96, AF2), PB4 (134, AF2)
CH2PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2)
CH3PB0 (46, AF2), PC8 (98, AF2)
CH4PB1 (47, AF2), PC9 (99, AF2)
ETRPD2 (116, AF2)
TIM4CH1PD12 (81, AF2), PB6 (136, AF2)
CH2PD13 (82, AF2), PB7 (137, AF2)
CH3PD14 (85, AF2), PB8 (139, AF2)
CH4PD15 (86, AF2), PB9 (140, AF2)
ETRPE0 (141, AF2)
TIM5CH1PF3 (13, AF2), PA0 (34, AF2)
CH2PF4 (14, AF2), PA1 (35, AF2)
CH3PF5 (15, AF2), PA2 (36, AF2)
CH4PF10 (22, AF2), PA3 (37, AF2)
TIM8BKINPA6 (42, AF3), PF12 (50, AF3)
CH1PC6 (96, AF3)
CH1NPA5 (41, AF3), PA7 (43, AF3)
CH2PC7 (97, AF3)
CH2NPB0 (46, AF3), PB14 (75, AF3)
CH3PC8 (98, AF3)
CH3NPB1 (47, AF3), PB15 (76, AF3)
CH4PC9 (99, AF3)
ETRPA0 (34, AF3), PF11 (49, AF3)
TIM9CH1PE5 (4, AF3), PA2 (36, AF3)
CH2PE6 (5, AF3), PA3 (37, AF3)
TIM10CH1PF6 (18, AF3), PB8 (139, AF3)
TIM11CH1PF7 (19, AF3), PB9 (140, AF3)
TIM12CH1PB14 (75, AF9)
CH2PB15 (76, AF9)
TIM13CH1PF8 (20, AF9), PA6 (42, AF9)
TIM14CH1PF9 (21, AF9), PA7 (43, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (29, AF1), PB6 (136, AF1)
IN1PC0 (26, AF1), PB5 (135, AF1)
IN2PC2 (28, AF1), PB7 (137, AF1)
OUTPC1 (27, AF1), PB2 (48, AF1), PB8 (139, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (7)
REFINPB15 (76, AF0)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PF0 (10, AF12), PC3 (29, AF12)
A1PF1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (50, AF12)
A7PF13 (53, AF12)
A8PF14 (54, AF12)
A9PF15 (55, AF12)
A10PG0 (56, AF12)
A11PG1 (57, AF12)
A12PG2 (87, AF12)
A13PG3 (88, AF12)
A14PG4 (89, AF12)
A15PG5 (90, AF12)
A16PD11 (80, AF12)
A17PD12 (81, AF12)
A18PD13 (82, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (128, AF12)
A25PG14 (129, AF12)
CLKPD3 (117, AF12)
D0PB14 (75, AF10), PD14 (85, AF12)
D1PD15 (86, AF12), PC6 (96, AF10)
D2PC11 (112, AF10), PD0 (114, AF12)
D3PC12 (113, AF10), PD1 (115, AF12)
D4PA2 (36, AF12), PE7 (58, AF12)
D5PA3 (37, AF12), PE8 (59, AF12)
D6PA4 (40, AF12), PE9 (60, AF12)
D7PA5 (41, AF12), PE10 (63, AF12)
D8PE11 (64, AF12)
D9PE12 (65, AF12)
D10PE13 (66, AF12)
D11PE14 (67, AF12)
D12PE15 (68, AF12)
D13PB12 (73, AF12), PD8 (77, AF12)
D14PD9 (78, AF12)
D15PD10 (79, AF12)
DA0PB14 (75, AF10), PD14 (85, AF12)
DA1PD15 (86, AF12), PC6 (96, AF10)
DA2PC11 (112, AF10), PD0 (114, AF12)
DA3PC12 (113, AF10), PD1 (115, AF12)
DA4PA2 (36, AF12), PE7 (58, AF12)
DA5PA3 (37, AF12), PE8 (59, AF12)
DA6PA4 (40, AF12), PE9 (60, AF12)
DA7PA5 (41, AF12), PE10 (63, AF12)
DA8PE11 (64, AF12)
DA9PE12 (65, AF12)
DA10PE13 (66, AF12)
DA11PE14 (67, AF12)
DA12PE15 (68, AF12)
DA13PB12 (73, AF12), PD8 (77, AF12)
DA14PD9 (78, AF12)
DA15PD10 (79, AF12)
NBL0PE0 (141, AF12)
NBL1PE1 (142, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PC4 (44, AF12), PG12 (127, AF12)
NLPB7 (137, AF12)
NOEPC5 (45, AF12), PD4 (118, AF12)
NWAITPD6 (122, AF12)
NWEPC2 (28, AF12), PD2 (116, AF10), PD5 (119, AF12)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (48, AF6), PD4 (118, AF6)
CKIN1PA5 (41, AF8), PB13 (74, AF10), PD7 (123, AF6)
CKIN2PE8 (59, AF6), PB15 (76, AF8)
CKIN3PE5 (4, AF8), PC6 (96, AF6)
CKOUTPC2 (28, AF8), PE9 (60, AF6), PA8 (100, AF6)
DATIN0PB1 (47, AF8), PD3 (117, AF6)
DATIN1PA4 (40, AF8), PB12 (73, AF10), PD6 (122, AF6)
DATIN2PE7 (58, AF6), PB14 (75, AF8)
DATIN3PE4 (3, AF8), PC7 (97, AF10)
DFSDM2CKIN0PE11 (64, AF3), PD14 (85, AF10)
CKIN1PA6 (42, AF7), PE15 (68, AF10), PB8 (139, AF7)
CKIN2PC4 (44, AF3), PD12 (81, AF3)
CKIN3PC8 (98, AF7), PA9 (101, AF3)
CKIN4PC0 (26, AF3), PE0 (141, AF3)
CKIN5PA11 (103, AF3), PC10 (111, AF3)
CKIN6PC7 (97, AF7), PD0 (114, AF3)
CKIN7PC3 (29, AF3), PE13 (66, AF3), PB6 (136, AF6)
CKOUTPB10 (69, AF10), PD2 (116, AF3), PD5 (119, AF3)
DATIN0PE10 (63, AF3), PD15 (86, AF10)
DATIN1PA7 (43, AF7), PE14 (67, AF10), PB9 (140, AF6)
DATIN2PC5 (45, AF3), PD11 (80, AF3)
DATIN3PC9 (99, AF7), PA10 (102, AF3)
DATIN4PC1 (27, AF3), PE1 (142, AF3)
DATIN5PA12 (104, AF3), PC11 (112, AF3)
DATIN6PC6 (96, AF7), PD1 (115, AF3)
DATIN7PC2 (28, AF3), PE12 (65, AF3), PB7 (137, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (109, AF0)
JTDIPA15 (110, AF0)
JTDO-SWOPB3 (133, AF0)
JTMS-SWDIOPA13 (105, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PF6 (18, AF0)
TRACED1PE4 (3, AF0), PF7 (19, AF0), PD3 (117, AF0)
TRACED2PE5 (4, AF0), PG13 (128, AF0)
TRACED3PE6 (5, AF0), PG14 (129, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (100, AF0)
MCO_2PC9 (99, AF0)
OSC_INPH0 - OSC_IN (23)
OSC_OUTPH1 - OSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0 (34)
SYS_WKUP2PC0 (26)
SYS_WKUP3PC1 (27)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFSMC_A23 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF7), SPI4_SCK (AF5), SPI5_SCK (AF6), SYS_TRACECLK (AF0), UART10_RX (AF11)
2PE3ввод-выводFSMC_A19 (AF12), SAI1_SD_B (AF7), SYS_TRACED0 (AF0), UART10_TX (AF11)
3PE4ввод-выводDFSDM1_DATIN3 (AF8), FSMC_A20 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SAI1_SD_A (AF7), SPI4_NSS (AF5), SPI5_NSS (AF6), SYS_TRACED1 (AF0)
4PE5ввод-выводDFSDM1_CKIN3 (AF8), FSMC_A21 (AF12), SAI1_SCK_A (AF7), SPI4_MISO (AF5), SPI5_MISO (AF6), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводFSMC_A22 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SAI1_FS_A (AF7), SPI4_MOSI (AF5), SPI5_MOSI (AF6), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
6VBATпитание—
7PC13ввод-выводRTC_AF1
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
10PF0ввод-выводFSMC_A0 (AF12), I2C2_SDA (AF4)
11PF1ввод-выводFSMC_A1 (AF12), I2C2_SCL (AF4)
12PF2ввод-выводFSMC_A2 (AF12), I2C2_SMBA (AF4)
13PF3ввод-выводFSMC_A3 (AF12), TIM5_CH1 (AF2)
14PF4ввод-выводFSMC_A4 (AF12), TIM5_CH2 (AF2)
15PF5ввод-выводFSMC_A5 (AF12), TIM5_CH3 (AF2)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводQUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF7), SYS_TRACED0 (AF0), TIM10_CH1 (AF3), UART7_RX (AF8)
19PF7ввод-выводQUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF7), SYS_TRACED1 (AF0), TIM11_CH1 (AF3), UART7_TX (AF8)
20PF8ввод-выводQUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF7), TIM13_CH1 (AF9), UART8_RX (AF8)
21PF9ввод-выводDAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF7), TIM14_CH1 (AF9), UART8_TX (AF8)
22PF10ввод-выводTIM1_ETR (AF1), TIM5_CH4 (AF2)
23PH0 - OSC_INввод-выводRCC_OSC_IN
24PH1 - OSC_OUTввод-выводRCC_OSC_OUT
25NRSTсброс—
26PC0ввод-выводADC1_IN10, DFSDM2_CKIN4 (AF3), LPTIM1_IN1 (AF1), SAI1_MCLK_B (AF7), SYS_WKUP2
27PC1ввод-выводADC1_IN11, DFSDM2_DATIN4 (AF3), LPTIM1_OUT (AF1), SAI1_SD_B (AF7), SYS_WKUP3
28PC2ввод-выводADC1_IN12, DFSDM1_CKOUT (AF8), DFSDM2_DATIN7 (AF3), FSMC_NWE (AF12), I2S2_ext_SD (AF6), LPTIM1_IN2 (AF1), SAI1_SCK_B (AF7), SPI2_MISO (AF5)
29PC3ввод-выводADC1_IN13, DFSDM2_CKIN7 (AF3), FSMC_A0 (AF12), I2S2_SD (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF7), SPI2_MOSI (AF5)
30VDDпитание—
31VSSAпитание—
32VREF+питание—
33VDDAпитание—
34PA0ввод-выводADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
35PA1ввод-выводADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
36PA2ввод-выводADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
37PA3ввод-выводADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), SAI1_SD_B (AF10), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
38VSSпитание—
39VDDпитание—
40PA4ввод-выводADC1_IN4, DAC_OUT1, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
41PA5ввод-выводADC1_IN5, DAC_OUT2, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3)
42PA6ввод-выводADC1_IN6, DFSDM2_CKIN1 (AF7), I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
43PA7ввод-выводADC1_IN7, DFSDM2_DATIN1 (AF7), I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
44PC4ввод-выводADC1_IN14, DFSDM2_CKIN2 (AF3), FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10)
45PC5ввод-выводADC1_IN15, DFSDM2_DATIN2 (AF3), FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7)
46PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3)
47PB1ввод-выводADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
48PB2ввод-выводDFSDM1_CKIN0 (AF6), LPTIM1_OUT (AF1), QUADSPI_CLK (AF9)
49PF11ввод-выводADC1_EXTI11, TIM8_ETR (AF3)
50PF12ввод-выводFSMC_A6 (AF12), TIM8_BKIN (AF3)
51VSSпитание—
52VDDпитание—
53PF13ввод-выводFMPI2C1_SMBA (AF4), FSMC_A7 (AF12)
54PF14ввод-выводFMPI2C1_SCL (AF4), FSMC_A8 (AF12)
55PF15ввод-выводADC1_EXTI15, FMPI2C1_SDA (AF4), FSMC_A9 (AF12)
56PG0ввод-выводCAN1_RX (AF9), FSMC_A10 (AF12), UART9_RX (AF11)
57PG1ввод-выводCAN1_TX (AF9), FSMC_A11 (AF12), UART9_TX (AF11)
58PE7ввод-выводDFSDM1_DATIN2 (AF6), FSMC_D4 (AF12), FSMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
59PE8ввод-выводDFSDM1_CKIN2 (AF6), FSMC_D5 (AF12), FSMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
60PE9ввод-выводDAC_EXTI9, DFSDM1_CKOUT (AF6), FSMC_D6 (AF12), FSMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1)
61VSSпитание—
62VDDпитание—
63PE10ввод-выводDFSDM2_DATIN0 (AF3), FSMC_D7 (AF12), FSMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1)
64PE11ввод-выводADC1_EXTI11, DFSDM2_CKIN0 (AF3), FSMC_D8 (AF12), FSMC_DA8 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), TIM1_CH2 (AF1)
65PE12ввод-выводDFSDM2_DATIN7 (AF3), FSMC_D9 (AF12), FSMC_DA9 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), SPI4_SCK (AF5), SPI5_SCK (AF6), TIM1_CH3N (AF1)
66PE13ввод-выводDFSDM2_CKIN7 (AF3), FSMC_D10 (AF12), FSMC_DA10 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), TIM1_CH3 (AF1)
67PE14ввод-выводDFSDM2_DATIN1 (AF10), FSMC_D11 (AF12), FSMC_DA11 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH4 (AF1)
68PE15ввод-выводADC1_EXTI15, DFSDM2_CKIN1 (AF10), FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1)
69PB10ввод-выводDFSDM2_CKOUT (AF10), FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
70PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), I2S_CKIN (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
71VCAP_1питание—
72VDDпитание—
73PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF10), FSMC_D13 (AF12), FSMC_DA13 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF5), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), UART5_RX (AF11), USART3_CK (AF8)
74PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), UART5_TX (AF11), USART3_CTS (AF8)
75PB14ввод-выводDFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7)
76PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
77PD8ввод-выводFSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7)
78PD9ввод-выводDAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7)
79PD10ввод-выводFSMC_D15 (AF12), FSMC_DA15 (AF12), UART4_TX (AF8), USART3_CK (AF7)
80PD11ввод-выводADC1_EXTI11, DFSDM2_DATIN2 (AF3), FMPI2C1_SMBA (AF4), FSMC_A16 (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7)
81PD12ввод-выводDFSDM2_CKIN2 (AF3), FMPI2C1_SCL (AF4), FSMC_A17 (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7)
82PD13ввод-выводFMPI2C1_SDA (AF4), FSMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводDFSDM2_CKIN0 (AF10), FMPI2C1_SCL (AF4), FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2), UART9_RX (AF11)
86PD15ввод-выводADC1_EXTI15, DFSDM2_DATIN0 (AF10), FMPI2C1_SDA (AF4), FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2), UART9_TX (AF11)
87PG2ввод-выводFSMC_A12 (AF12)
88PG3ввод-выводFSMC_A13 (AF12)
89PG4ввод-выводFSMC_A14 (AF12)
90PG5ввод-выводFSMC_A15 (AF12)
91PG6ввод-выводQUADSPI_BK1_NCS (AF10)
92PG7ввод-выводUSART6_CK (AF8)
93PG8ввод-выводUSART6_RTS (AF8)
94VSSпитание—
95VDDUSBпитание—
96PC6ввод-выводDFSDM1_CKIN3 (AF6), DFSDM2_DATIN6 (AF7), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
97PC7ввод-выводDFSDM1_DATIN3 (AF10), DFSDM2_CKIN6 (AF7), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
98PC8ввод-выводDFSDM2_CKIN3 (AF7), QUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
99PC9ввод-выводDAC_EXTI9, DFSDM2_DATIN3 (AF7), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
100PA8ввод-выводCAN3_RX (AF11), DFSDM1_CKOUT (AF6), I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), UART7_RX (AF8), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
101PA9ввод-выводDAC_EXTI9, DFSDM2_CKIN3 (AF3), I2C3_SMBA (AF4), I2S2_CK (AF5), SDIO_D2 (AF12), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10)
102PA10ввод-выводDFSDM2_DATIN3 (AF3), I2S2_SD (AF5), I2S5_SD (AF6), SPI2_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
103PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), DFSDM2_CKIN5 (AF3), I2S2_WS (AF5), SPI2_NSS (AF5), SPI4_MISO (AF6), TIM1_CH4 (AF1), UART4_RX (AF11), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
104PA12ввод-выводCAN1_TX (AF9), DFSDM2_DATIN5 (AF3), SPI2_MISO (AF5), SPI5_MISO (AF6), TIM1_ETR (AF1), UART4_TX (AF11), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
105PA13ввод-выводSYS_JTMS-SWDIO (AF0)
106VCAP_2питание—
107VSSпитание—
108VDDпитание—
109PA14ввод-выводSYS_JTCK-SWCLK (AF0)
110PA15ввод-выводADC1_EXTI15, CAN3_TX (AF11), I2S1_WS (AF5), I2S3_WS (AF6), SAI1_MCLK_A (AF10), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART7_TX (AF8), USART1_TX (AF7)
111PC10ввод-выводDFSDM2_CKIN5 (AF3), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, DFSDM2_DATIN5 (AF3), FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
113PC12ввод-выводFSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
114PD0ввод-выводCAN1_RX (AF9), DFSDM2_CKIN6 (AF3), FSMC_D2 (AF12), FSMC_DA2 (AF12), UART4_RX (AF11)
115PD1ввод-выводCAN1_TX (AF9), DFSDM2_DATIN6 (AF3), FSMC_D3 (AF12), FSMC_DA3 (AF12), UART4_TX (AF11)
116PD2ввод-выводDFSDM2_CKOUT (AF3), FSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
117PD3ввод-выводDFSDM1_DATIN0 (AF6), FSMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7)
118PD4ввод-выводDFSDM1_CKIN0 (AF6), FSMC_NOE (AF12), USART2_RTS (AF7)
119PD5ввод-выводDFSDM2_CKOUT (AF3), FSMC_NWE (AF12), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводDFSDM1_DATIN1 (AF6), FSMC_NWAIT (AF12), I2S3_SD (AF5), SPI3_MOSI (AF5), USART2_RX (AF7)
123PD7ввод-выводDFSDM1_CKIN1 (AF6), FSMC_NE1 (AF12), USART2_CK (AF7)
124PG9ввод-выводDAC_EXTI9, FSMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), USART6_RX (AF8)
125PG10ввод-выводFSMC_NE3 (AF12)
126PG11ввод-выводADC1_EXTI11, CAN2_RX (AF9), UART10_RX (AF11)
127PG12ввод-выводCAN2_TX (AF9), FSMC_NE4 (AF12), UART10_TX (AF11), USART6_RTS (AF8)
128PG13ввод-выводFSMC_A24 (AF12), SYS_TRACED2 (AF0), USART6_CTS (AF8)
129PG14ввод-выводFSMC_A25 (AF12), QUADSPI_BK2_IO3 (AF9), SYS_TRACED3 (AF0), USART6_TX (AF8)
130VSSпитание—
131VDDпитание—
132PG15ввод-выводADC1_EXTI15, USART6_CTS (AF8)
133PB3ввод-выводCAN3_RX (AF11), FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SAI1_SD_A (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF8), USART1_RX (AF7)
134PB4ввод-выводCAN3_TX (AF11), I2C3_SDA (AF9), I2S3_ext_SD (AF5), SAI1_SCK_A (AF10), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF8)
135PB5ввод-выводCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), LPTIM1_IN1 (AF1), SAI1_FS_A (AF10), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), UART5_RX (AF11)
136PB6ввод-выводCAN2_TX (AF9), DFSDM2_CKIN7 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), UART5_TX (AF11), USART1_TX (AF7)
137PB7ввод-выводDFSDM2_DATIN7 (AF6), FSMC_NL (AF12), I2C1_SDA (AF4), LPTIM1_IN2 (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
138BOOT0загрузка—
139PB8ввод-выводCAN1_RX (AF8), DFSDM2_CKIN1 (AF7), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), LPTIM1_OUT (AF1), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF11)
140PB9ввод-выводCAN1_TX (AF8), DAC_EXTI9, DFSDM2_DATIN1 (AF6), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF11)
141PE0ввод-выводDFSDM2_CKIN4 (AF3), FSMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8)
142PE1ввод-выводDFSDM2_DATIN4 (AF3), FSMC_NBL1 (AF12), UART8_TX (AF8)
143PDR_ONпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
PDR_ON143управление внутренней схемой сброса по питанию
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP71, 106вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD17, 30, 39, 52, 62, 72, 84, 108, 121, 131, 144питание цифровой части и линий ввода-вывода
VDDA33питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSB95питание приёмопередатчика USB
VREF+32верхнее опорное напряжение АЦП и ЦАП
VSS16, 38, 51, 61, 83, 94, 107, 120, 130общий провод (земля)
VSSA31общий провод аналоговой части
NRST25сброс, активный уровень — низкий
BOOT0138выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F423ZHTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F423ZHSTM32F423ZHTx1,5 МБ320 КБ

Линейка STM32F413/423, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F413ZG, STM32F413ZHSTM32F413/423144 из 144выводы совпадают полностью
STM32F446ZC, STM32F446ZESTM32F446144 из 144выводы совпадают полностью
STM32F745Z(E-G)TxSTM32F7x5144 из 144выводы совпадают полностью
STM32F746ZETxSTM32F7x6144 из 144выводы совпадают полностью
STM32F746ZGTxSTM32F7x6144 из 144выводы совпадают полностью
STM32F750Z8TxSTM32F7x0 Value line144 из 144выводы совпадают полностью
STM32F756ZGTxSTM32F7x6144 из 144выводы совпадают полностью
STM32F405ZGSTM32F405/415143 из 14495: VDDUSB → VDD
STM32F407ZE, STM32F407ZGSTM32F407/417143 из 14495: VDDUSB → VDD
STM32F412ZE, STM32F412ZGSTM32F412143 из 14495: VDDUSB → VDD_USB
STM32F415ZGSTM32F405/415143 из 14495: VDDUSB → VDD
STM32F417ZE, STM32F417ZGSTM32F407/417143 из 14495: VDDUSB → VDD

Частые вопросы

На каких выводах USART1 у STM32F423ZH?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PA15 (вывод 110, AF7) или PB6 (вывод 136, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PB3 (вывод 133, AF7) или PB7 (вывод 137, AF7).

Где у STM32F423ZH выводы SWD для программатора?

SWDIO — PA13 (вывод 105, AF0), SWCLK — PA14 (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F423ZH?

I2C1_SCL — PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).

Сколько выводов ввода-вывода у STM32F423ZH в корпусе LQFP144?

114 из 144. Ещё 28 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F423ZH?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
