STM32F412ZE и STM32F412ZG в корпусе LQFP144: распиновка
STM32F412ZE и STM32F412ZG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 512 КБ и 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 114 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 100 МГц
- Флеш-память
- 512 КБ и 1 МБ
- ОЗУ
- 256 КБ
- Корпус
- LQFP144, 144 вывода
- Линий ввода-вывода
- 114
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+125 °C, зависит от исполнения

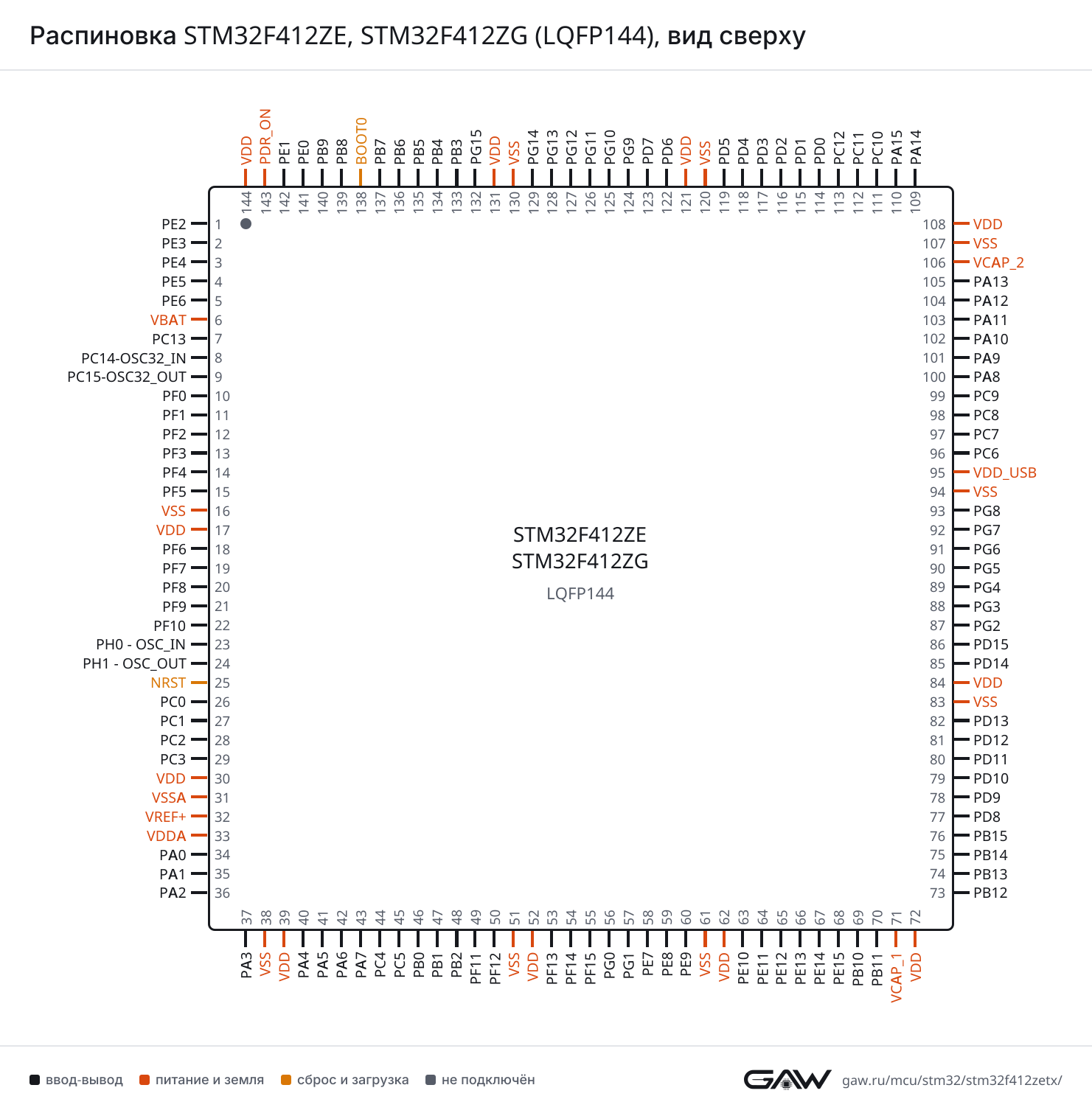

Схема корпуса LQFP144
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (100, AF7) |
| CTS | PA11 (103, AF7) | |
| RTS | PA12 (104, AF7) | |
| RX | PA10 (102, AF7), PB3 (133, AF7), PB7 (137, AF7) | |
| TX | PA9 (101, AF7), PA15 (110, AF7), PB6 (136, AF7) | |
| USART2 | CK | PA4 (40, AF7), PD7 (123, AF7) |
| CTS | PA0 (34, AF7), PD3 (117, AF7) | |
| RTS | PA1 (35, AF7), PD4 (118, AF7) | |
| RX | PA3 (37, AF7), PD6 (122, AF7) | |
| TX | PA2 (36, AF7), PD5 (119, AF7) | |
| USART3 | CK | PB12 (73, AF8), PD10 (79, AF7), PC12 (113, AF7) |
| CTS | PB13 (74, AF8), PD11 (80, AF7) | |
| RTS | PB14 (75, AF7), PD12 (81, AF7) | |
| RX | PC5 (45, AF7), PB11 (70, AF7), PD9 (78, AF7), PC11 (112, AF7) | |
| TX | PB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7) | |
| USART6 | CK | PG7 (92, AF8), PC8 (98, AF8) |
| CTS | PG13 (128, AF8), PG15 (132, AF8) | |
| RTS | PG8 (93, AF8), PG12 (127, AF8) | |
| RX | PC7 (97, AF8), PA12 (104, AF8), PG9 (124, AF8) | |
| TX | PC6 (96, AF8), PA11 (103, AF8), PG14 (129, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (42, AF5), PB4 (134, AF5) |
| MOSI | PA7 (43, AF5), PB5 (135, AF5) | |
| NSS | PA4 (40, AF5), PA15 (110, AF5) | |
| SCK | PA5 (41, AF5), PB3 (133, AF5) | |
| SPI2 | MISO | PC2 (28, AF5), PB14 (75, AF5) |
| MOSI | PC3 (29, AF5), PB15 (76, AF5) | |
| NSS | PB12 (73, AF5), PB9 (140, AF5) | |
| SCK | PB10 (69, AF5), PB13 (74, AF5), PC7 (97, AF5), PD3 (117, AF5) | |
| SPI3 | MISO | PC11 (112, AF6), PB4 (134, AF6) |
| MOSI | PC12 (113, AF6), PD6 (122, AF5), PB5 (135, AF6) | |
| NSS | PA4 (40, AF6), PA15 (110, AF6) | |
| SCK | PB12 (73, AF7), PC10 (111, AF6), PB3 (133, AF6) | |
| SPI4 | MISO | PE5 (4, AF5), PE13 (66, AF5), PA11 (103, AF6) |
| MOSI | PE6 (5, AF5), PA1 (35, AF5), PE14 (67, AF5) | |
| NSS | PE4 (3, AF5), PE11 (64, AF5), PB12 (73, AF6) | |
| SCK | PE2 (1, AF5), PE12 (65, AF5), PB13 (74, AF6) | |
| SPI5 | MISO | PE5 (4, AF6), PE13 (66, AF6), PA12 (104, AF6) |
| MOSI | PE6 (5, AF6), PE14 (67, AF6), PA10 (102, AF6), PB8 (139, AF6) | |
| NSS | PE4 (3, AF6), PB1 (47, AF6), PE11 (64, AF6) | |
| SCK | PE2 (1, AF6), PB0 (46, AF6), PE12 (65, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA2 (36, AF5), PB11 (70, AF5), PC9 (99, AF5) |
| I2S1 | CK | PA5 (41, AF5), PB3 (133, AF5) |
| MCK | PC4 (44, AF5) | |
| SD | PA7 (43, AF5), PB5 (135, AF5) | |
| WS | PA4 (40, AF5), PA15 (110, AF5) | |
| I2S2 | CK | PB10 (69, AF5), PB13 (74, AF5), PC7 (97, AF5), PD3 (117, AF5) |
| ext_SD | PC2 (28, AF6), PB14 (75, AF6) | |
| MCK | PA3 (37, AF5), PA6 (42, AF6), PC6 (96, AF5) | |
| SD | PC3 (29, AF5), PB15 (76, AF5) | |
| WS | PB12 (73, AF5), PB9 (140, AF5) | |
| I2S3 | CK | PB12 (73, AF7), PC10 (111, AF6), PB3 (133, AF6) |
| ext_SD | PC11 (112, AF5), PB4 (134, AF7) | |
| MCK | PB10 (69, AF6), PC7 (97, AF6) | |
| SD | PC12 (113, AF6), PD6 (122, AF5), PB5 (135, AF6) | |
| WS | PA4 (40, AF6), PA15 (110, AF6) | |
| I2S4 | CK | PE2 (1, AF5), PE12 (65, AF5), PB13 (74, AF6) |
| SD | PE6 (5, AF5), PA1 (35, AF5), PE14 (67, AF5) | |
| WS | PE4 (3, AF5), PE11 (64, AF5), PB12 (73, AF6) | |
| I2S5 | CK | PE2 (1, AF6), PB0 (46, AF6), PE12 (65, AF6) |
| SD | PE6 (5, AF6), PE14 (67, AF6), PA10 (102, AF6), PB8 (139, AF6) | |
| WS | PE4 (3, AF6), PB1 (47, AF6), PE11 (64, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (136, AF4), PB8 (139, AF4) |
| SDA | PB7 (137, AF4), PB9 (140, AF4) | |
| SMBA | PB5 (135, AF4) | |
| I2C2 | SCL | PF1 (11, AF4), PB10 (69, AF4) |
| SDA | PF0 (10, AF4), PB11 (70, AF4), PB3 (133, AF9), PB9 (140, AF9) | |
| SMBA | PF2 (12, AF4), PB12 (73, AF4) | |
| I2C3 | SCL | PA8 (100, AF4) |
| SDA | PC9 (99, AF4), PB4 (134, AF9), PB8 (139, AF9) | |
| SMBA | PA9 (101, AF4) |
FMPI2C — I²C Fast-mode Plus
| Блок | Сигнал | Выводы |
|---|---|---|
| FMPI2C1 | SCL | PF14 (54, AF4), PB10 (69, AF9), PB15 (76, AF4), PD12 (81, AF4), PD14 (85, AF4), PC6 (96, AF4) |
| SDA | PF15 (55, AF4), PB14 (75, AF4), PD13 (82, AF4), PD15 (86, AF4), PC7 (97, AF4), PB3 (133, AF4) | |
| SMBA | PC5 (45, AF4), PF13 (53, AF4), PB13 (74, AF4), PD11 (80, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PG0 (56, AF9), PA11 (103, AF9), PD0 (114, AF9), PB8 (139, AF8) |
| TX | PG1 (57, AF9), PA12 (104, AF9), PD1 (115, AF9), PB9 (140, AF8) | |
| CAN2 | RX | PB12 (73, AF9), PG11 (126, AF9), PB5 (135, AF9) |
| TX | PB13 (74, AF9), PG12 (127, AF9), PB6 (136, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (103, AF10) |
| DP | PA12 (104, AF10) | |
| ID | PA10 (102, AF10) | |
| SOF | PA8 (100, AF10) | |
| VBUS | PA9 (101, AF10) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PB15 (76, AF12), PC12 (113, AF12) |
| CMD | PA6 (42, AF12), PD2 (116, AF12) | |
| D0 | PC8 (98, AF12), PB4 (134, AF12), PB6 (136, AF12) | |
| D1 | PC9 (99, AF12), PA8 (100, AF12) | |
| D2 | PA9 (101, AF12), PC10 (111, AF12) | |
| D3 | PC11 (112, AF12), PB5 (135, AF12) | |
| D4 | PB8 (139, AF12) | |
| D5 | PB9 (140, AF12) | |
| D6 | PB14 (75, AF12), PC6 (96, AF12) | |
| D7 | PB10 (69, AF12), PC7 (97, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PF8 (20, AF10), PD11 (80, AF9), PC9 (99, AF9) |
| BK1_IO1 | PF9 (21, AF10), PD12 (81, AF9), PC10 (111, AF9) | |
| BK1_IO2 | PE2 (1, AF9), PF7 (19, AF9), PC8 (98, AF9) | |
| BK1_IO3 | PF6 (18, AF9), PA1 (35, AF9), PD13 (82, AF9) | |
| BK1_NCS | PG6 (91, AF10), PB6 (136, AF10) | |
| BK2_IO0 | PA6 (42, AF10), PE7 (58, AF10) | |
| BK2_IO1 | PA7 (43, AF10), PE8 (59, AF10) | |
| BK2_IO2 | PC4 (44, AF10), PE9 (60, AF10), PG9 (124, AF9) | |
| BK2_IO3 | PC5 (45, AF10), PE10 (63, AF10), PG14 (129, AF9) | |
| BK2_NCS | PC11 (112, AF9) | |
| CLK | PB1 (47, AF9), PB2 (48, AF9), PD3 (117, AF9) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126) |
| EXTI15 | PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132) | |
| IN0 | PA0 (34) | |
| IN1 | PA1 (35) | |
| IN2 | PA2 (36) | |
| IN3 | PA3 (37) | |
| IN4 | PA4 (40) | |
| IN5 | PA5 (41) | |
| IN6 | PA6 (42) | |
| IN7 | PA7 (43) | |
| IN8 | PB0 (46) | |
| IN9 | PB1 (47) | |
| IN10 | PC0 (26) | |
| IN11 | PC1 (27) | |
| IN12 | PC2 (28) | |
| IN13 | PC3 (29) | |
| IN14 | PC4 (44) | |
| IN15 | PC5 (45) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (42, AF1), PE15 (68, AF1), PB12 (73, AF1) |
| CH1 | PE9 (60, AF1), PA8 (100, AF1) | |
| CH1N | PA7 (43, AF1), PE8 (59, AF1), PB13 (74, AF1) | |
| CH2 | PE11 (64, AF1), PA9 (101, AF1) | |
| CH2N | PB0 (46, AF1), PE10 (63, AF1), PB14 (75, AF1) | |
| CH3 | PE13 (66, AF1), PA10 (102, AF1) | |
| CH3N | PB1 (47, AF1), PE12 (65, AF1), PB15 (76, AF1) | |
| CH4 | PE14 (67, AF1), PA11 (103, AF1) | |
| ETR | PF10 (22, AF1), PE7 (58, AF1), PA12 (104, AF1) | |
| TIM2 | CH1 | PA0 (34, AF1), PA5 (41, AF1), PA15 (110, AF1) |
| CH2 | PA1 (35, AF1), PB3 (133, AF1) | |
| CH3 | PA2 (36, AF1), PB10 (69, AF1) | |
| CH4 | PA3 (37, AF1), PB11 (70, AF1) | |
| ETR | PA0 (34, AF1), PA5 (41, AF1), PA15 (110, AF1) | |
| TIM3 | CH1 | PA6 (42, AF2), PC6 (96, AF2), PB4 (134, AF2) |
| CH2 | PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2) | |
| CH3 | PB0 (46, AF2), PC8 (98, AF2) | |
| CH4 | PB1 (47, AF2), PC9 (99, AF2) | |
| ETR | PD2 (116, AF2) | |
| TIM4 | CH1 | PD12 (81, AF2), PB6 (136, AF2) |
| CH2 | PD13 (82, AF2), PB7 (137, AF2) | |
| CH3 | PD14 (85, AF2), PB8 (139, AF2) | |
| CH4 | PD15 (86, AF2), PB9 (140, AF2) | |
| ETR | PE0 (141, AF2) | |
| TIM5 | CH1 | PF3 (13, AF2), PA0 (34, AF2) |
| CH2 | PF4 (14, AF2), PA1 (35, AF2) | |
| CH3 | PF5 (15, AF2), PA2 (36, AF2) | |
| CH4 | PF10 (22, AF2), PA3 (37, AF2) | |
| TIM8 | BKIN | PA6 (42, AF3), PF12 (50, AF3) |
| CH1 | PC6 (96, AF3) | |
| CH1N | PA5 (41, AF3), PA7 (43, AF3) | |
| CH2 | PC7 (97, AF3) | |
| CH2N | PB0 (46, AF3), PB14 (75, AF3) | |
| CH3 | PC8 (98, AF3) | |
| CH3N | PB1 (47, AF3), PB15 (76, AF3) | |
| CH4 | PC9 (99, AF3) | |
| ETR | PA0 (34, AF3), PF11 (49, AF3) | |
| TIM9 | CH1 | PE5 (4, AF3), PA2 (36, AF3) |
| CH2 | PE6 (5, AF3), PA3 (37, AF3) | |
| TIM10 | CH1 | PF6 (18, AF3), PB8 (139, AF3) |
| TIM11 | CH1 | PF7 (19, AF3), PB9 (140, AF3) |
| TIM12 | CH1 | PB14 (75, AF9) |
| CH2 | PB15 (76, AF9) | |
| TIM13 | CH1 | PF8 (20, AF9), PA6 (42, AF9) |
| TIM14 | CH1 | PF9 (21, AF9), PA7 (43, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (7) |
| REFIN | PB15 (76, AF0) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A0 | PF0 (10, AF12), PC3 (29, AF12) |
| A1 | PF1 (11, AF12) | |
| A2 | PF2 (12, AF12) | |
| A3 | PF3 (13, AF12) | |
| A4 | PF4 (14, AF12) | |
| A5 | PF5 (15, AF12) | |
| A6 | PF12 (50, AF12) | |
| A7 | PF13 (53, AF12) | |
| A8 | PF14 (54, AF12) | |
| A9 | PF15 (55, AF12) | |
| A10 | PG0 (56, AF12) | |
| A11 | PG1 (57, AF12) | |
| A12 | PG2 (87, AF12) | |
| A13 | PG3 (88, AF12) | |
| A14 | PG4 (89, AF12) | |
| A15 | PG5 (90, AF12) | |
| A16 | PD11 (80, AF12) | |
| A17 | PD12 (81, AF12) | |
| A18 | PD13 (82, AF12) | |
| A19 | PE3 (2, AF12) | |
| A20 | PE4 (3, AF12) | |
| A21 | PE5 (4, AF12) | |
| A22 | PE6 (5, AF12) | |
| A23 | PE2 (1, AF12) | |
| A24 | PG13 (128, AF12) | |
| A25 | PG14 (129, AF12) | |
| CLK | PD3 (117, AF12) | |
| D0 | PB14 (75, AF10), PD14 (85, AF12) | |
| D1 | PD15 (86, AF12), PC6 (96, AF10) | |
| D2 | PC11 (112, AF10), PD0 (114, AF12) | |
| D3 | PC12 (113, AF10), PD1 (115, AF12) | |
| D4 | PA2 (36, AF12), PE7 (58, AF12) | |
| D5 | PA3 (37, AF12), PE8 (59, AF12) | |
| D6 | PA4 (40, AF12), PE9 (60, AF12) | |
| D7 | PA5 (41, AF12), PE10 (63, AF12) | |
| D8 | PE11 (64, AF12) | |
| D9 | PE12 (65, AF12) | |
| D10 | PE13 (66, AF12) | |
| D11 | PE14 (67, AF12) | |
| D12 | PE15 (68, AF12) | |
| D13 | PB12 (73, AF12), PD8 (77, AF12) | |
| D14 | PD9 (78, AF12) | |
| D15 | PD10 (79, AF12) | |
| DA0 | PB14 (75, AF10), PD14 (85, AF12) | |
| DA1 | PD15 (86, AF12), PC6 (96, AF10) | |
| DA2 | PC11 (112, AF10), PD0 (114, AF12) | |
| DA3 | PC12 (113, AF10), PD1 (115, AF12) | |
| DA4 | PA2 (36, AF12), PE7 (58, AF12) | |
| DA5 | PA3 (37, AF12), PE8 (59, AF12) | |
| DA6 | PA4 (40, AF12), PE9 (60, AF12) | |
| DA7 | PA5 (41, AF12), PE10 (63, AF12) | |
| DA8 | PE11 (64, AF12) | |
| DA9 | PE12 (65, AF12) | |
| DA10 | PE13 (66, AF12) | |
| DA11 | PE14 (67, AF12) | |
| DA12 | PE15 (68, AF12) | |
| DA13 | PB12 (73, AF12), PD8 (77, AF12) | |
| DA14 | PD9 (78, AF12) | |
| DA15 | PD10 (79, AF12) | |
| NBL0 | PE0 (141, AF12) | |
| NBL1 | PE1 (142, AF12) | |
| NE1 | PD7 (123, AF12) | |
| NE2 | PG9 (124, AF12) | |
| NE3 | PG10 (125, AF12) | |
| NE4 | PC4 (44, AF12), PG12 (127, AF12) | |
| NL | PB7 (137, AF12) | |
| NOE | PC5 (45, AF12), PD4 (118, AF12) | |
| NWAIT | PD6 (122, AF12) | |
| NWE | PC2 (28, AF12), PD2 (116, AF10), PD5 (119, AF12) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (48, AF6), PD4 (118, AF6) |
| CKIN1 | PA5 (41, AF8), PB13 (74, AF10), PD7 (123, AF6) | |
| CKIN2 | PE8 (59, AF6), PB15 (76, AF8) | |
| CKIN3 | PE5 (4, AF8), PC6 (96, AF6) | |
| CKOUT | PC2 (28, AF8), PE9 (60, AF6) | |
| DATIN0 | PB1 (47, AF8), PD3 (117, AF6) | |
| DATIN1 | PA4 (40, AF8), PB12 (73, AF10), PD6 (122, AF6) | |
| DATIN2 | PE7 (58, AF6), PB14 (75, AF8) | |
| DATIN3 | PE4 (3, AF8), PC7 (97, AF10) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (109, AF0) |
| JTDI | PA15 (110, AF0) | |
| JTDO-SWO | PB3 (133, AF0) | |
| JTMS-SWDIO | PA13 (105, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0), PF6 (18, AF0) | |
| TRACED1 | PE4 (3, AF0), PF7 (19, AF0), PD3 (117, AF0) | |
| TRACED2 | PE5 (4, AF0), PG13 (128, AF0) | |
| TRACED3 | PE6 (5, AF0), PG14 (129, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (100, AF0) |
| MCO_2 | PC9 (99, AF0) | |
| OSC_IN | PH0 - OSC_IN (23) | |
| OSC_OUT | PH1 - OSC_OUT (24) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP1 | PA0 (34) |
| SYS_WKUP2 | PC0 (26) | |
| SYS_WKUP3 | PC1 (27) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | FSMC_A23 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), QUADSPI_BK1_IO2 (AF9), SPI4_SCK (AF5), SPI5_SCK (AF6), SYS_TRACECLK (AF0) |
| 2 | PE3 | ввод-вывод | FSMC_A19 (AF12), SYS_TRACED0 (AF0) |
| 3 | PE4 | ввод-вывод | DFSDM1_DATIN3 (AF8), FSMC_A20 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), SYS_TRACED1 (AF0) |
| 4 | PE5 | ввод-вывод | DFSDM1_CKIN3 (AF8), FSMC_A21 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| 5 | PE6 | ввод-вывод | FSMC_A22 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), SYS_TRACED3 (AF0), TIM9_CH2 (AF3) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_AF1 |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| 10 | PF0 | ввод-вывод | FSMC_A0 (AF12), I2C2_SDA (AF4) |
| 11 | PF1 | ввод-вывод | FSMC_A1 (AF12), I2C2_SCL (AF4) |
| 12 | PF2 | ввод-вывод | FSMC_A2 (AF12), I2C2_SMBA (AF4) |
| 13 | PF3 | ввод-вывод | FSMC_A3 (AF12), TIM5_CH1 (AF2) |
| 14 | PF4 | ввод-вывод | FSMC_A4 (AF12), TIM5_CH2 (AF2) |
| 15 | PF5 | ввод-вывод | FSMC_A5 (AF12), TIM5_CH3 (AF2) |
| 16 | VSS | питание | — |
| 17 | VDD | питание | — |
| 18 | PF6 | ввод-вывод | QUADSPI_BK1_IO3 (AF9), SYS_TRACED0 (AF0), TIM10_CH1 (AF3) |
| 19 | PF7 | ввод-вывод | QUADSPI_BK1_IO2 (AF9), SYS_TRACED1 (AF0), TIM11_CH1 (AF3) |
| 20 | PF8 | ввод-вывод | QUADSPI_BK1_IO0 (AF10), TIM13_CH1 (AF9) |
| 21 | PF9 | ввод-вывод | QUADSPI_BK1_IO1 (AF10), TIM14_CH1 (AF9) |
| 22 | PF10 | ввод-вывод | TIM1_ETR (AF1), TIM5_CH4 (AF2) |
| 23 | PH0 - OSC_IN | ввод-вывод | RCC_OSC_IN |
| 24 | PH1 - OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 25 | NRST | сброс | — |
| 26 | PC0 | ввод-вывод | ADC1_IN10, SYS_WKUP2 |
| 27 | PC1 | ввод-вывод | ADC1_IN11, SYS_WKUP3 |
| 28 | PC2 | ввод-вывод | ADC1_IN12, DFSDM1_CKOUT (AF8), FSMC_NWE (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5) |
| 29 | PC3 | ввод-вывод | ADC1_IN13, FSMC_A0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5) |
| 30 | VDD | питание | — |
| 31 | VSSA | питание | — |
| 32 | VREF+ | питание | — |
| 33 | VDDA | питание | — |
| 34 | PA0 | ввод-вывод | ADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), USART2_CTS (AF7) |
| 35 | PA1 | ввод-вывод | ADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7) |
| 36 | PA2 | ввод-вывод | ADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| 37 | PA3 | ввод-вывод | ADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7) |
| 38 | VSS | питание | — |
| 39 | VDD | питание | — |
| 40 | PA4 | ввод-вывод | ADC1_IN4, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 41 | PA5 | ввод-вывод | ADC1_IN5, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3) |
| 42 | PA6 | ввод-вывод | ADC1_IN6, I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| 43 | PA7 | ввод-вывод | ADC1_IN7, I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 44 | PC4 | ввод-вывод | ADC1_IN14, FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10) |
| 45 | PC5 | ввод-вывод | ADC1_IN15, FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7) |
| 46 | PB0 | ввод-вывод | ADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3) |
| 47 | PB1 | ввод-вывод | ADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3) |
| 48 | PB2 | ввод-вывод | DFSDM1_CKIN0 (AF6), QUADSPI_CLK (AF9) |
| 49 | PF11 | ввод-вывод | ADC1_EXTI11, TIM8_ETR (AF3) |
| 50 | PF12 | ввод-вывод | FSMC_A6 (AF12), TIM8_BKIN (AF3) |
| 51 | VSS | питание | — |
| 52 | VDD | питание | — |
| 53 | PF13 | ввод-вывод | FMPI2C1_SMBA (AF4), FSMC_A7 (AF12) |
| 54 | PF14 | ввод-вывод | FMPI2C1_SCL (AF4), FSMC_A8 (AF12) |
| 55 | PF15 | ввод-вывод | ADC1_EXTI15, FMPI2C1_SDA (AF4), FSMC_A9 (AF12) |
| 56 | PG0 | ввод-вывод | CAN1_RX (AF9), FSMC_A10 (AF12) |
| 57 | PG1 | ввод-вывод | CAN1_TX (AF9), FSMC_A11 (AF12) |
| 58 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FSMC_D4 (AF12), FSMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1) |
| 59 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FSMC_D5 (AF12), FSMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1) |
| 60 | PE9 | ввод-вывод | DFSDM1_CKOUT (AF6), FSMC_D6 (AF12), FSMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1) |
| 61 | VSS | питание | — |
| 62 | VDD | питание | — |
| 63 | PE10 | ввод-вывод | FSMC_D7 (AF12), FSMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1) |
| 64 | PE11 | ввод-вывод | ADC1_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), TIM1_CH2 (AF1) |
| 65 | PE12 | ввод-вывод | FSMC_D9 (AF12), FSMC_DA9 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), SPI4_SCK (AF5), SPI5_SCK (AF6), TIM1_CH3N (AF1) |
| 66 | PE13 | ввод-вывод | FSMC_D10 (AF12), FSMC_DA10 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), TIM1_CH3 (AF1) |
| 67 | PE14 | ввод-вывод | FSMC_D11 (AF12), FSMC_DA11 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH4 (AF1) |
| 68 | PE15 | ввод-вывод | ADC1_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1) |
| 69 | PB10 | ввод-вывод | FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7) |
| 70 | PB11 | ввод-вывод | ADC1_EXTI11, I2C2_SDA (AF4), I2S_CKIN (AF5), TIM2_CH4 (AF1), USART3_RX (AF7) |
| 71 | VCAP_1 | питание | — |
| 72 | VDD | питание | — |
| 73 | PB12 | ввод-вывод | CAN2_RX (AF9), DFSDM1_DATIN1 (AF10), FSMC_D13 (AF12), FSMC_DA13 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF7), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), USART3_CK (AF8) |
| 74 | PB13 | ввод-вывод | CAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), USART3_CTS (AF8) |
| 75 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7) |
| 76 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3) |
| 77 | PD8 | ввод-вывод | FSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7) |
| 78 | PD9 | ввод-вывод | FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7) |
| 79 | PD10 | ввод-вывод | FSMC_D15 (AF12), FSMC_DA15 (AF12), USART3_CK (AF7) |
| 80 | PD11 | ввод-вывод | ADC1_EXTI11, FMPI2C1_SMBA (AF4), FSMC_A16 (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7) |
| 81 | PD12 | ввод-вывод | FMPI2C1_SCL (AF4), FSMC_A17 (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| 82 | PD13 | ввод-вывод | FMPI2C1_SDA (AF4), FSMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2) |
| 83 | VSS | питание | — |
| 84 | VDD | питание | — |
| 85 | PD14 | ввод-вывод | FMPI2C1_SCL (AF4), FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2) |
| 86 | PD15 | ввод-вывод | ADC1_EXTI15, FMPI2C1_SDA (AF4), FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2) |
| 87 | PG2 | ввод-вывод | FSMC_A12 (AF12) |
| 88 | PG3 | ввод-вывод | FSMC_A13 (AF12) |
| 89 | PG4 | ввод-вывод | FSMC_A14 (AF12) |
| 90 | PG5 | ввод-вывод | FSMC_A15 (AF12) |
| 91 | PG6 | ввод-вывод | QUADSPI_BK1_NCS (AF10) |
| 92 | PG7 | ввод-вывод | USART6_CK (AF8) |
| 93 | PG8 | ввод-вывод | USART6_RTS (AF8) |
| 94 | VSS | питание | — |
| 95 | VDD_USB | питание | — |
| 96 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| 97 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF10), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| 98 | PC8 | ввод-вывод | QUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| 99 | PC9 | ввод-вывод | I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| 100 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 101 | PA9 | ввод-вывод | I2C3_SMBA (AF4), SDIO_D2 (AF12), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10) |
| 102 | PA10 | ввод-вывод | I2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 103 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), SPI4_MISO (AF6), TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10) |
| 104 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10) |
| 105 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| 106 | VCAP_2 | питание | — |
| 107 | VSS | питание | — |
| 108 | VDD | питание | — |
| 109 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 110 | PA15 | ввод-вывод | ADC1_EXTI15, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), USART1_TX (AF7) |
| 111 | PC10 | ввод-вывод | I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7) |
| 112 | PC11 | ввод-вывод | ADC1_EXTI11, FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), USART3_RX (AF7) |
| 113 | PC12 | ввод-вывод | FSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), USART3_CK (AF7) |
| 114 | PD0 | ввод-вывод | CAN1_RX (AF9), FSMC_D2 (AF12), FSMC_DA2 (AF12) |
| 115 | PD1 | ввод-вывод | CAN1_TX (AF9), FSMC_D3 (AF12), FSMC_DA3 (AF12) |
| 116 | PD2 | ввод-вывод | FSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2) |
| 117 | PD3 | ввод-вывод | DFSDM1_DATIN0 (AF6), FSMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7) |
| 118 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FSMC_NOE (AF12), USART2_RTS (AF7) |
| 119 | PD5 | ввод-вывод | FSMC_NWE (AF12), USART2_TX (AF7) |
| 120 | VSS | питание | — |
| 121 | VDD | питание | — |
| 122 | PD6 | ввод-вывод | DFSDM1_DATIN1 (AF6), FSMC_NWAIT (AF12), I2S3_SD (AF5), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 123 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FSMC_NE1 (AF12), USART2_CK (AF7) |
| 124 | PG9 | ввод-вывод | FSMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), USART6_RX (AF8) |
| 125 | PG10 | ввод-вывод | FSMC_NE3 (AF12) |
| 126 | PG11 | ввод-вывод | ADC1_EXTI11, CAN2_RX (AF9) |
| 127 | PG12 | ввод-вывод | CAN2_TX (AF9), FSMC_NE4 (AF12), USART6_RTS (AF8) |
| 128 | PG13 | ввод-вывод | FSMC_A24 (AF12), SYS_TRACED2 (AF0), USART6_CTS (AF8) |
| 129 | PG14 | ввод-вывод | FSMC_A25 (AF12), QUADSPI_BK2_IO3 (AF9), SYS_TRACED3 (AF0), USART6_TX (AF8) |
| 130 | VSS | питание | — |
| 131 | VDD | питание | — |
| 132 | PG15 | ввод-вывод | ADC1_EXTI15, USART6_CTS (AF8) |
| 133 | PB3 | ввод-вывод | FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_RX (AF7) |
| 134 | PB4 | ввод-вывод | I2C3_SDA (AF9), I2S3_ext_SD (AF7), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| 135 | PB5 | ввод-вывод | CAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2) |
| 136 | PB6 | ввод-вывод | CAN2_TX (AF9), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), USART1_TX (AF7) |
| 137 | PB7 | ввод-вывод | FSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 138 | BOOT0 | загрузка | — |
| 139 | PB8 | ввод-вывод | CAN1_RX (AF8), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| 140 | PB9 | ввод-вывод | CAN1_TX (AF8), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| 141 | PE0 | ввод-вывод | FSMC_NBL0 (AF12), TIM4_ETR (AF2) |
| 142 | PE1 | ввод-вывод | FSMC_NBL1 (AF12) |
| 143 | PDR_ON | питание | — |
| 144 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| PDR_ON | 143 | управление внутренней схемой сброса по питанию |
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 71, 106 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 17, 30, 39, 52, 62, 72, 84, 108, 121, 131, 144 | питание цифровой части и линий ввода-вывода |
| VDD_USB | 95 | питание приёмопередатчика USB |
| VDDA | 33 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF+ | 32 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 16, 38, 51, 61, 83, 94, 107, 120, 130 | общий провод (земля) |
| VSSA | 31 | общий провод аналоговой части |
| NRST | 25 | сброс, активный уровень — низкий |
| BOOT0 | 138 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F412Z(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F412ZE | STM32F412ZETx | 512 КБ | 256 КБ |
| STM32F412ZG | STM32F412ZGTx | 1 МБ | 256 КБ |
Линейка STM32F412, семейство STM32F4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F412ZG, STM32F412G-DISCO.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F405ZG | STM32F405/415 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F407ZE, STM32F407ZG | STM32F407/417 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F413ZG, STM32F413ZH | STM32F413/423 | 143 из 144 | 95: VDD_USB → VDDUSB |
| STM32F415ZG | STM32F405/415 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F417ZE, STM32F417ZG | STM32F407/417 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F423ZH | STM32F413/423 | 143 из 144 | 95: VDD_USB → VDDUSB |
| STM32F427ZG, STM32F427ZI | STM32F427/437 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F429ZE, STM32F429ZG | STM32F429/439 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F429ZI | STM32F429/439 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F437ZG, STM32F437ZI | STM32F427/437 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F439ZG, STM32F439ZI | STM32F429/439 | 143 из 144 | 95: VDD_USB → VDD |
| STM32F446ZC, STM32F446ZE | STM32F446 | 143 из 144 | 95: VDD_USB → VDDUSB |
Частые вопросы
На каких выводах USART1 у STM32F412ZE?
В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PA15 (вывод 110, AF7) или PB6 (вывод 136, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PB3 (вывод 133, AF7) или PB7 (вывод 137, AF7).
Где у STM32F412ZE выводы SWD для программатора?
SWDIO — PA13 (вывод 105, AF0), SWCLK — PA14 (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F412ZE?
I2C1_SCL — PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).
Сколько выводов ввода-вывода у STM32F412ZE в корпусе LQFP144?
114 из 144. Ещё 28 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F412ZE и STM32F412ZG?
Объёмом памяти: STM32F412ZE — 512 КБ флеш-памяти и 256 КБ ОЗУ, STM32F412ZG — 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F412ZE?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
