STM32F446ZC и STM32F446ZE в корпусе LQFP144: распиновка

STM32F446ZC и STM32F446ZE — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 256 и 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 114 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 5 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M4
Частота ядра: до 180 МГц
Флеш-память: 256 и 512 КБ
ОЗУ: 128 КБ
Корпус: LQFP144, 144 вывода
Линий ввода-вывода: 114
Напряжение питания: 1,8…3,6 В
Рабочая температура: −40…+105 °C, зависит от исполнения

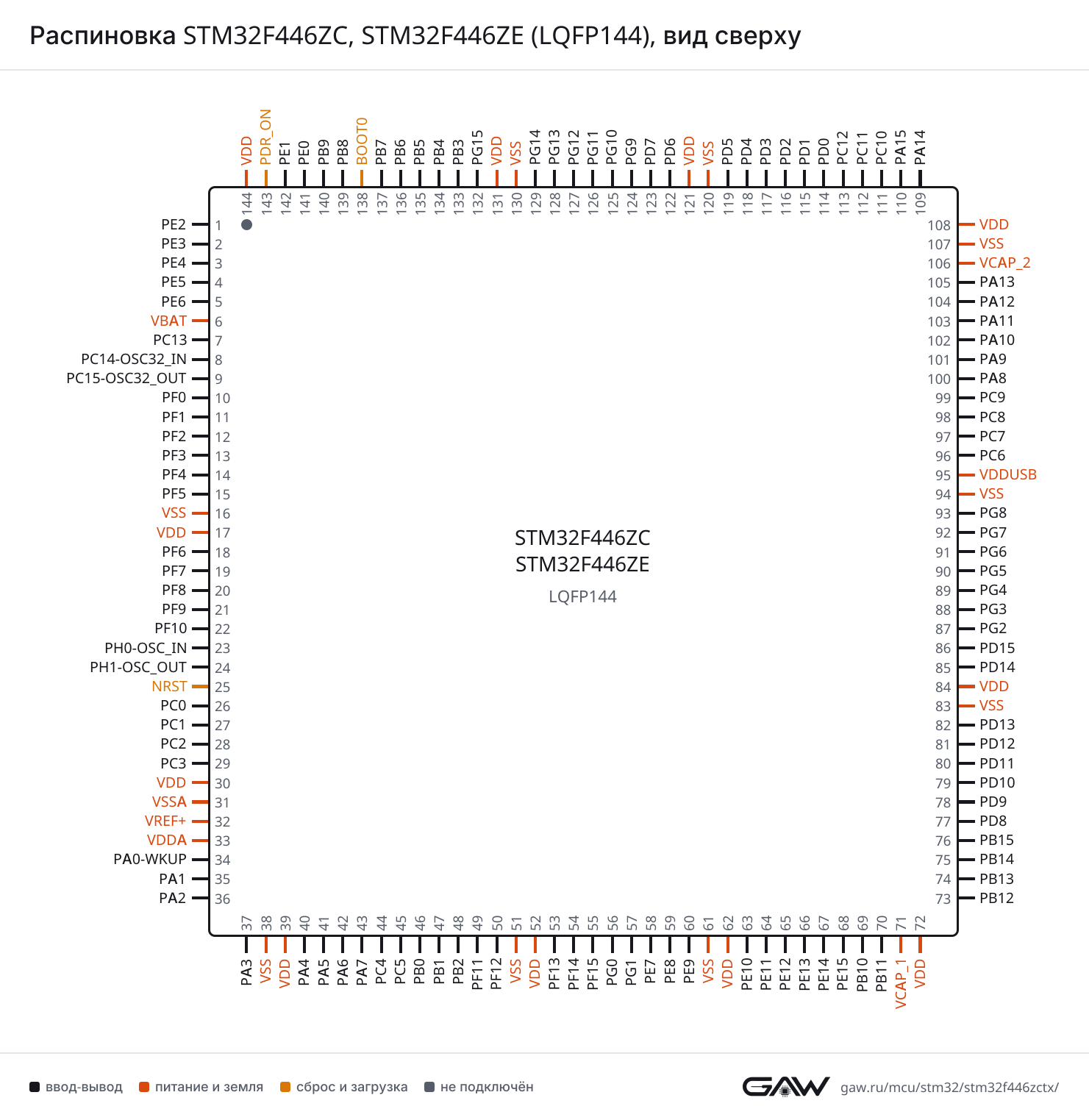

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PA8 (100, AF7)
	CTS	PA11 (103, AF7)
	RTS	PA12 (104, AF7)
	RX	PA10 (102, AF7), PB7 (137, AF7)
	TX	PA9 (101, AF7), PB6 (136, AF7)
USART2	CK	PA4 (40, AF7), PD7 (123, AF7)
	CTS	PA0-WKUP (34, AF7), PD3 (117, AF7)
	RTS	PA1 (35, AF7), PD4 (118, AF7)
	RX	PA3 (37, AF7), PD6 (122, AF7)
	TX	PA2 (36, AF7), PD5 (119, AF7)
USART3	CK	PB12 (73, AF7), PD10 (79, AF7), PC12 (113, AF7)
	CTS	PB13 (74, AF7), PD11 (80, AF7)
	RTS	PB14 (75, AF7), PD12 (81, AF7)
	RX	PC5 (45, AF7), PB11 (70, AF7), PD9 (78, AF7), PC11 (112, AF7)
	TX	PB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7)
USART6	CK	PG7 (92, AF8), PC8 (98, AF8)
	CTS	PG13 (128, AF8), PG15 (132, AF8)
	RTS	PG8 (93, AF8), PG12 (127, AF8)
	RX	PC7 (97, AF8), PG9 (124, AF8)
	TX	PC6 (96, AF8), PG14 (129, AF8)

UART — асинхронный приёмопередатчик

Блок	Сигнал	Выводы
UART4	CTS	PB0 (46, AF8)
	RTS	PA15 (110, AF8)
	RX	PA1 (35, AF8), PC11 (112, AF8)
	TX	PA0-WKUP (34, AF8), PC10 (111, AF8)
UART5	CTS	PC9 (99, AF7)
	RTS	PC8 (98, AF7)
	RX	PE7 (58, AF8), PD2 (116, AF8)
	TX	PE8 (59, AF8), PC12 (113, AF8)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA6 (42, AF5), PB4 (134, AF5)
	MOSI	PA7 (43, AF5), PB5 (135, AF5)
	NSS	PA4 (40, AF5), PA15 (110, AF5)
	SCK	PA5 (41, AF5), PB3 (133, AF5)
SPI2	MISO	PC2 (28, AF5), PB14 (75, AF5)
	MOSI	PC1 (27, AF7), PC3 (29, AF5), PB15 (76, AF5)
	NSS	PB12 (73, AF5), PD1 (115, AF7), PB4 (134, AF7), PB9 (140, AF5)
	SCK	PB10 (69, AF5), PB13 (74, AF5), PC7 (97, AF5), PA9 (101, AF5), PD3 (117, AF5)
SPI3	MISO	PC11 (112, AF6), PB4 (134, AF6)
	MOSI	PC1 (27, AF5), PB0 (46, AF7), PB2 (48, AF7), PC12 (113, AF6), PD0 (114, AF6), PD6 (122, AF5), PB5 (135, AF6)
	NSS	PA4 (40, AF6), PA15 (110, AF6)
	SCK	PC10 (111, AF6), PB3 (133, AF6)
SPI4	MISO	PE5 (4, AF5), PE13 (66, AF5), PD0 (114, AF5), PG12 (127, AF6)
	MOSI	PE6 (5, AF5), PE14 (67, AF5), PG13 (128, AF6)
	NSS	PE4 (3, AF5), PE11 (64, AF5), PG14 (129, AF6)
	SCK	PE2 (1, AF5), PE12 (65, AF5), PG11 (126, AF6)

I²S — цифровой аудиоинтерфейс

Блок	Сигнал	Выводы
I2S	CKIN	PC9 (99, AF5)
I2S1	CK	PA5 (41, AF5), PB3 (133, AF5)
	MCK	PC4 (44, AF5)
	SD	PA7 (43, AF5), PB5 (135, AF5)
	WS	PA4 (40, AF5), PA15 (110, AF5)
I2S2	CK	PB10 (69, AF5), PB13 (74, AF5), PC7 (97, AF5), PA9 (101, AF5), PD3 (117, AF5)
	MCK	PA6 (42, AF6), PC6 (96, AF5)
	SD	PC1 (27, AF7), PC3 (29, AF5), PB15 (76, AF5)
	WS	PB12 (73, AF5), PD1 (115, AF7), PB4 (134, AF7), PB9 (140, AF5)
I2S3	CK	PC10 (111, AF6), PB3 (133, AF6)
	MCK	PC7 (97, AF6)
	SD	PC1 (27, AF5), PB0 (46, AF7), PB2 (48, AF7), PC12 (113, AF6), PD0 (114, AF6), PD6 (122, AF5), PB5 (135, AF6)
	WS	PA4 (40, AF6), PA15 (110, AF6)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PB6 (136, AF4), PB8 (139, AF4)
	SDA	PB7 (137, AF4), PB9 (140, AF4)
	SMBA	PB5 (135, AF4)
I2C2	SCL	PF1 (11, AF4), PB10 (69, AF4)
	SDA	PF0 (10, AF4), PB11 (70, AF4), PC12 (113, AF4), PB3 (133, AF4)
	SMBA	PF2 (12, AF4), PB12 (73, AF4)
I2C3	SCL	PA8 (100, AF4)
	SDA	PC9 (99, AF4), PB4 (134, AF4)
	SMBA	PA9 (101, AF4)

FMPI2C — I²C Fast-mode Plus

Блок	Сигнал	Выводы
FMPI2C1	SCL	PF14 (54, AF4), PD12 (81, AF4), PD14 (85, AF4), PC6 (96, AF4)
	SDA	PF15 (55, AF4), PD13 (82, AF4), PD15 (86, AF4), PC7 (97, AF4)
	SMBA	PF13 (53, AF4), PD11 (80, AF4)

CAN — контроллер CAN (bxCAN)

Блок	Сигнал	Выводы
CAN1	RX	PA11 (103, AF9), PD0 (114, AF9), PB8 (139, AF9)
	TX	PA12 (104, AF9), PD1 (115, AF9), PB9 (140, AF9)
CAN2	RX	PB12 (73, AF9), PB5 (135, AF9)
	TX	PB13 (74, AF9), PB6 (136, AF9)

USB OTG FS — USB On-The-Go Full Speed

Блок	Сигнал	Выводы
USB_OTG_FS	DM	PA11 (103, AF10)
	DP	PA12 (104, AF10)
	ID	PA10 (102, AF10)
	SOF	PA8 (100, AF10)
	VBUS	PA9 (101)

USB OTG HS — USB On-The-Go High Speed

Блок	Сигнал	Выводы
USB_OTG_HS	DM	PB14 (75, AF12)
	DP	PB15 (76, AF12)
	ID	PB12 (73, AF12)
	SOF	PA4 (40, AF12)
	ULPI_CK	PA5 (41, AF10)
	ULPI_D0	PA3 (37, AF10)
	ULPI_D1	PB0 (46, AF10)
	ULPI_D2	PB1 (47, AF10)
	ULPI_D3	PB10 (69, AF10)
	ULPI_D4	PB2 (48, AF10)
	ULPI_D5	PB12 (73, AF10)
	ULPI_D6	PB13 (74, AF10)
	ULPI_D7	PB5 (135, AF10)
	ULPI_DIR	PC2 (28, AF10)
	ULPI_NXT	PC3 (29, AF10)
	ULPI_STP	PC0 (26, AF10)
	VBUS	PB13 (74)

SDIO — интерфейс карт SD и MMC

Блок	Сигнал	Выводы
SDIO	CK	PB2 (48, AF12), PC12 (113, AF12)
	CMD	PD2 (116, AF12)
	D0	PC8 (98, AF12)
	D1	PB0 (46, AF12), PC9 (99, AF12)
	D2	PB1 (47, AF12), PC10 (111, AF12)
	D3	PC11 (112, AF12)
	D4	PB8 (139, AF12)
	D5	PB9 (140, AF12)
	D6	PC6 (96, AF12)
	D7	PC7 (97, AF12)

QUADSPI — интерфейс Quad-SPI памяти

Блок	Сигнал	Выводы
QUADSPI	BK1_IO0	PF8 (20, AF10), PD11 (80, AF9), PC9 (99, AF9)
	BK1_IO1	PF9 (21, AF10), PD12 (81, AF9), PC10 (111, AF9)
	BK1_IO2	PE2 (1, AF9), PF7 (19, AF9)
	BK1_IO3	PF6 (18, AF9), PA1 (35, AF9), PD13 (82, AF9)
	BK1_NCS	PG6 (91, AF10), PB6 (136, AF10)
	BK2_IO0	PE7 (58, AF10)
	BK2_IO1	PE8 (59, AF10)
	BK2_IO2	PE9 (60, AF10), PG9 (124, AF9)
	BK2_IO3	PE10 (63, AF10), PG14 (129, AF9)
	BK2_NCS	PC11 (112, AF9)
	CLK	PB2 (48, AF9), PD3 (117, AF9)

SAI — последовательный аудиоинтерфейс

Блок	Сигнал	Выводы
SAI1	FS_A	PE4 (3, AF6), PA3 (37, AF6)
	FS_B	PF9 (21, AF6), PB9 (140, AF6)
	MCLK_A	PE2 (1, AF6)
	MCLK_B	PF7 (19, AF6), PC0 (26, AF6)
	SCK_A	PE5 (4, AF6), PB10 (69, AF6)
	SCK_B	PF8 (20, AF6), PB12 (73, AF6)
	SD_A	PE6 (5, AF6), PC1 (27, AF6), PB2 (48, AF6), PD6 (122, AF6)
	SD_B	PE3 (2, AF6), PF6 (18, AF6), PA9 (101, AF6)
SAI2	FS_A	PD12 (81, AF10)
	FS_B	PE13 (66, AF10), PA12 (104, AF8), PG9 (124, AF10)
	MCLK_A	PE0 (141, AF10)
	MCLK_B	PA1 (35, AF10), PE14 (67, AF10)
	SCK_A	PD13 (82, AF10), PD14 (85, AF8)
	SCK_B	PA2 (36, AF8), PE12 (65, AF10)
	SD_A	PB11 (70, AF8), PD11 (80, AF10)
	SD_B	PF11 (49, AF10), PE11 (64, AF10), PG10 (125, AF10)

SPDIF-RX — приёмник S/PDIF

Блок	Сигнал	Выводы
SPDIFRX	IN0	PD7 (123, AF8), PG11 (126, AF7), PB7 (137, AF8)
	IN1	PD8 (77, AF8), PC7 (97, AF7), PG12 (127, AF7)
	IN2	PC4 (44, AF8), PG8 (93, AF7)
	IN3	PC5 (45, AF8), PG9 (124, AF7)

HDMI-CEC — шина управления HDMI

Блок	Сигнал	Выводы
CEC	CEC	PA15 (110, AF4), PB6 (136, AF3)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC1	EXTI11	PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
	EXTI15	PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
	IN0	PA0-WKUP (34)
	IN1	PA1 (35)
	IN2	PA2 (36)
	IN3	PA3 (37)
	IN4	PA4 (40)
	IN5	PA5 (41)
	IN6	PA6 (42)
	IN7	PA7 (43)
	IN8	PB0 (46)
	IN9	PB1 (47)
	IN10	PC0 (26)
	IN11	PC1 (27)
	IN12	PC2 (28)
	IN13	PC3 (29)
	IN14	PC4 (44)
	IN15	PC5 (45)
ADC2	EXTI11	PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
	EXTI15	PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
	IN0	PA0-WKUP (34)
	IN1	PA1 (35)
	IN2	PA2 (36)
	IN3	PA3 (37)
	IN4	PA4 (40)
	IN5	PA5 (41)
	IN6	PA6 (42)
	IN7	PA7 (43)
	IN8	PB0 (46)
	IN9	PB1 (47)
	IN10	PC0 (26)
	IN11	PC1 (27)
	IN12	PC2 (28)
	IN13	PC3 (29)
	IN14	PC4 (44)
	IN15	PC5 (45)
ADC3	EXTI11	PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
	EXTI15	PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
	IN0	PA0-WKUP (34)
	IN1	PA1 (35)
	IN2	PA2 (36)
	IN3	PA3 (37)
	IN4	PF6 (18)
	IN5	PF7 (19)
	IN6	PF8 (20)
	IN7	PF9 (21)
	IN8	PF10 (22)
	IN9	PF3 (13)
	IN10	PC0 (26)
	IN11	PC1 (27)
	IN12	PC2 (28)
	IN13	PC3 (29)
	IN14	PF4 (14)
	IN15	PF5 (15)

DAC — цифро-аналоговый преобразователь

Блок	Сигнал	Выводы
DAC	EXTI9	PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (140)
	OUT1	PA4 (40)
	OUT2	PA5 (41)

TIM — таймер

Блок	Сигнал	Выводы
TIM1	BKIN	PA6 (42, AF1), PE15 (68, AF1), PB12 (73, AF1)
	CH1	PE9 (60, AF1), PA8 (100, AF1)
	CH1N	PA7 (43, AF1), PE8 (59, AF1), PB13 (74, AF1)
	CH2	PE11 (64, AF1), PA9 (101, AF1)
	CH2N	PB0 (46, AF1), PE10 (63, AF1), PB14 (75, AF1)
	CH3	PE13 (66, AF1), PA10 (102, AF1)
	CH3N	PB1 (47, AF1), PE12 (65, AF1), PB15 (76, AF1)
	CH4	PE14 (67, AF1), PA11 (103, AF1)
	ETR	PE7 (58, AF1), PA12 (104, AF1)
TIM2	CH1	PA0-WKUP (34, AF1), PA5 (41, AF1), PA15 (110, AF1), PB8 (139, AF1)
	CH2	PA1 (35, AF1), PB3 (133, AF1), PB9 (140, AF1)
	CH3	PA2 (36, AF1), PB10 (69, AF1)
	CH4	PA3 (37, AF1), PB2 (48, AF1), PB11 (70, AF1)
	ETR	PA0-WKUP (34, AF1), PA5 (41, AF1), PA15 (110, AF1), PB8 (139, AF1)
TIM3	CH1	PA6 (42, AF2), PC6 (96, AF2), PB4 (134, AF2)
	CH2	PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2)
	CH3	PB0 (46, AF2), PC8 (98, AF2)
	CH4	PB1 (47, AF2), PC9 (99, AF2)
	ETR	PD2 (116, AF2)
TIM4	CH1	PD12 (81, AF2), PB6 (136, AF2)
	CH2	PD13 (82, AF2), PB7 (137, AF2)
	CH3	PD14 (85, AF2), PB8 (139, AF2)
	CH4	PD15 (86, AF2), PB9 (140, AF2)
	ETR	PE0 (141, AF2)
TIM5	CH1	PA0-WKUP (34, AF2)
	CH2	PA1 (35, AF2)
	CH3	PA2 (36, AF2)
	CH4	PA3 (37, AF2)
TIM8	BKIN	PA6 (42, AF3)
	CH1	PC6 (96, AF3)
	CH1N	PA5 (41, AF3), PA7 (43, AF3)
	CH2	PC7 (97, AF3)
	CH2N	PB0 (46, AF3), PB14 (75, AF3)
	CH3	PC8 (98, AF3)
	CH3N	PB1 (47, AF3), PB15 (76, AF3)
	CH4	PC9 (99, AF3)
	ETR	PA0-WKUP (34, AF3)
TIM9	CH1	PE5 (4, AF3), PA2 (36, AF3)
	CH2	PE6 (5, AF3), PA3 (37, AF3)
TIM10	CH1	PF6 (18, AF3), PB8 (139, AF3)
TIM11	CH1	PF7 (19, AF3), PB9 (140, AF3)
TIM12	CH1	PB14 (75, AF9)
	CH2	PB15 (76, AF9)
TIM13	CH1	PF8 (20, AF9), PA6 (42, AF9)
TIM14	CH1	PF9 (21, AF9), PA7 (43, AF9)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	AF1	PC13 (7)
	AF2	PA0-WKUP (34)
	REFIN	PB15 (76, AF0)

FMC — контроллер внешней памяти

Блок	Сигнал	Выводы
FMC	A0	PF0 (10, AF12)
	A1	PF1 (11, AF12)
	A2	PF2 (12, AF12)
	A3	PF3 (13, AF12)
	A4	PF4 (14, AF12)
	A5	PF5 (15, AF12)
	A6	PF12 (50, AF12)
	A7	PF13 (53, AF12)
	A8	PF14 (54, AF12)
	A9	PF15 (55, AF12)
	A10	PG0 (56, AF12)
	A11	PG1 (57, AF12)
	A12	PG2 (87, AF12)
	A13	PG3 (88, AF12)
	A14	PG4 (89, AF12)
	A15	PG5 (90, AF12)
	A16	PD11 (80, AF12)
	A17	PD12 (81, AF12)
	A18	PD13 (82, AF12)
	A19	PE3 (2, AF12)
	A20	PE4 (3, AF12)
	A21	PE5 (4, AF12)
	A22	PE6 (5, AF12)
	A23	PE2 (1, AF12)
	A24	PG13 (128, AF12)
	A25	PG14 (129, AF12)
	ALE	PD12 (81)
	BA0	PG4 (89, AF12)
	BA1	PG5 (90, AF12)
	CLE	PD11 (80)
	CLK	PD3 (117, AF12)
	D0	PD14 (85, AF12)
	D1	PD15 (86, AF12)
	D2	PD0 (114, AF12)
	D3	PD1 (115, AF12)
	D4	PE7 (58, AF12)
	D5	PE8 (59, AF12)
	D6	PE9 (60, AF12)
	D7	PE10 (63, AF12)
	D8	PE11 (64, AF12)
	D9	PE12 (65, AF12)
	D10	PE13 (66, AF12)
	D11	PE14 (67, AF12)
	D12	PE15 (68, AF12)
	D13	PD8 (77, AF12)
	D14	PD9 (78, AF12)
	D15	PD10 (79, AF12)
	DA0	PD14 (85, AF12)
	DA1	PD15 (86, AF12)
	DA2	PD0 (114, AF12)
	DA3	PD1 (115, AF12)
	DA4	PE7 (58, AF12)
	DA5	PE8 (59, AF12)
	DA6	PE9 (60, AF12)
	DA7	PE10 (63, AF12)
	DA8	PE11 (64, AF12)
	DA9	PE12 (65, AF12)
	DA10	PE13 (66, AF12)
	DA11	PE14 (67, AF12)
	DA12	PE15 (68, AF12)
	DA13	PD8 (77, AF12)
	DA14	PD9 (78, AF12)
	DA15	PD10 (79, AF12)
	INT3	PG7 (92, AF12)
	NBL0	PE0 (141, AF12)
	NBL1	PE1 (142, AF12)
	NCE3	PG9 (124, AF12)
	NE1	PD7 (123, AF12)
	NE2	PG9 (124, AF12)
	NE3	PG10 (125, AF12)
	NE4	PG12 (127, AF12)
	NL	PB7 (137, AF12)
	NOE	PD4 (118, AF12)
	NWAIT	PD6 (122, AF12)
	NWE	PD5 (119, AF12)
	SDCKE0	PC3 (29, AF12), PC5 (45, AF12)
	SDCKE1	PB5 (135, AF12)
	SDCLK	PG8 (93, AF12)
	SDNCAS	PG15 (132, AF12)
	SDNE0	PC2 (28, AF12), PC4 (44, AF12)
	SDNE1	PB6 (136, AF12)
	SDNRAS	PF11 (49, AF12)
	SDNWE	PC0 (26, AF12), PA7 (43, AF12)

DCMI — интерфейс цифровой камеры

Блок	Сигнал	Выводы
DCMI	D0	PC6 (96, AF13), PA9 (101, AF13)
	D1	PC7 (97, AF13), PA10 (102, AF13)
	D2	PC8 (98, AF13), PG10 (125, AF13), PE0 (141, AF13)
	D3	PC9 (99, AF13), PG11 (126, AF13), PE1 (142, AF13)
	D4	PE4 (3, AF13), PC11 (112, AF13)
	D5	PD3 (117, AF13), PB6 (136, AF13)
	D6	PE5 (4, AF13), PB8 (139, AF13)
	D7	PE6 (5, AF13), PB9 (140, AF13)
	D8	PC10 (111, AF13)
	D9	PC12 (113, AF13)
	D10	PD6 (122, AF13), PB5 (135, AF13)
	D11	PF10 (22, AF13), PD2 (116, AF13)
	D12	PF11 (49, AF13), PG6 (91, AF13)
	D13	PG7 (92, AF13), PG15 (132, AF13)
	HSYNC	PA4 (40, AF13)
	PIXCLK	PA6 (42, AF13)
	VSYNC	PG9 (124, AF13), PB7 (137, AF13)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	JTCK-SWCLK	PA14 (109, AF0)
	JTDI	PA15 (110, AF0)
	JTDO-SWO	PB3 (133, AF0)
	JTMS-SWDIO	PA13 (105, AF0)
	TRACECLK	PE2 (1, AF0)
	TRACED0	PE3 (2, AF0), PC8 (98, AF0)
	TRACED1	PE4 (3, AF0), PD3 (117, AF0)
	TRACED2	PE5 (4, AF0), PG13 (128, AF0)
	TRACED3	PE6 (5, AF0), PG14 (129, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	MCO_1	PA8 (100, AF0)
	MCO_2	PC9 (99, AF0)
	OSC_IN	PH0-OSC_IN (23)
	OSC_OUT	PH1-OSC_OUT (24)
	OSC32_IN	PC14-OSC32_IN (8)
	OSC32_OUT	PC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	SYS_WKUP0	PA0-WKUP (34)
	SYS_WKUP1	PC13 (7)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Вывод	Имя	Тип	Функции
1	PE2	ввод-вывод	FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
2	PE3	ввод-вывод	FMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
3	PE4	ввод-вывод	DCMI_D4 (AF13), FMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
4	PE5	ввод-вывод	DCMI_D6 (AF13), FMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5	PE6	ввод-вывод	DCMI_D7 (AF13), FMC_A22 (AF12), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
6	VBAT	питание	—
7	PC13	ввод-вывод	RTC_AF1, SYS_WKUP1
8	PC14-OSC32_IN	ввод-вывод	RCC_OSC32_IN
9	PC15-OSC32_OUT	ввод-вывод	ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
10	PF0	ввод-вывод	FMC_A0 (AF12), I2C2_SDA (AF4)
11	PF1	ввод-вывод	FMC_A1 (AF12), I2C2_SCL (AF4)
12	PF2	ввод-вывод	FMC_A2 (AF12), I2C2_SMBA (AF4)
13	PF3	ввод-вывод	ADC3_IN9, FMC_A3 (AF12)
14	PF4	ввод-вывод	ADC3_IN14, FMC_A4 (AF12)
15	PF5	ввод-вывод	ADC3_IN15, FMC_A5 (AF12)
16	VSS	питание	—
17	VDD	питание	—
18	PF6	ввод-вывод	ADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), TIM10_CH1 (AF3)
19	PF7	ввод-вывод	ADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), TIM11_CH1 (AF3)
20	PF8	ввод-вывод	ADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), TIM13_CH1 (AF9)
21	PF9	ввод-вывод	ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), TIM14_CH1 (AF9)
22	PF10	ввод-вывод	ADC3_IN8, DCMI_D11 (AF13)
23	PH0-OSC_IN	ввод-вывод	RCC_OSC_IN
24	PH1-OSC_OUT	ввод-вывод	RCC_OSC_OUT
25	NRST	сброс	—
26	PC0	ввод-вывод	ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), SAI1_MCLK_B (AF6), USB_OTG_HS_ULPI_STP (AF10)
27	PC1	ввод-вывод	ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF7), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI2_MOSI (AF7), SPI3_MOSI (AF5)
28	PC2	ввод-вывод	ADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
29	PC3	ввод-вывод	ADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
30	VDD	питание	—
31	VSSA	питание	—
32	VREF+	питание	—
33	VDDA	питание	—
34	PA0-WKUP	ввод-вывод	ADC1_IN0, ADC2_IN0, ADC3_IN0, RTC_AF2, SYS_WKUP0, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
35	PA1	ввод-вывод	ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
36	PA2	ввод-вывод	ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
37	PA3	ввод-вывод	ADC1_IN3, ADC2_IN3, ADC3_IN3, SAI1_FS_A (AF6), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
38	VSS	питание	—
39	VDD	питание	—
40	PA4	ввод-вывод	ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
41	PA5	ввод-вывод	ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
42	PA6	ввод-вывод	ADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), I2S2_MCK (AF6), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
43	PA7	ввод-вывод	ADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
44	PC4	ввод-вывод	ADC1_IN14, ADC2_IN14, FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
45	PC5	ввод-вывод	ADC1_IN15, ADC2_IN15, FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8), USART3_RX (AF7)
46	PB0	ввод-вывод	ADC1_IN8, ADC2_IN8, I2S3_SD (AF7), SDIO_D1 (AF12), SPI3_MOSI (AF7), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
47	PB1	ввод-вывод	ADC1_IN9, ADC2_IN9, SDIO_D2 (AF12), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
48	PB2	ввод-вывод	I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SDIO_CK (AF12), SPI3_MOSI (AF7), TIM2_CH4 (AF1), USB_OTG_HS_ULPI_D4 (AF10)
49	PF11	ввод-вывод	ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10)
50	PF12	ввод-вывод	FMC_A6 (AF12)
51	VSS	питание	—
52	VDD	питание	—
53	PF13	ввод-вывод	FMC_A7 (AF12), FMPI2C1_SMBA (AF4)
54	PF14	ввод-вывод	FMC_A8 (AF12), FMPI2C1_SCL (AF4)
55	PF15	ввод-вывод	ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12), FMPI2C1_SDA (AF4)
56	PG0	ввод-вывод	FMC_A10 (AF12)
57	PG1	ввод-вывод	FMC_A11 (AF12)
58	PE7	ввод-вывод	FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART5_RX (AF8)
59	PE8	ввод-вывод	FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART5_TX (AF8)
60	PE9	ввод-вывод	DAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1)
61	VSS	питание	—
62	VDD	питание	—
63	PE10	ввод-вывод	FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1)
64	PE11	ввод-вывод	ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
65	PE12	ввод-вывод	FMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
66	PE13	ввод-вывод	FMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
67	PE14	ввод-вывод	FMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
68	PE15	ввод-вывод	ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1)
69	PB10	ввод-вывод	I2C2_SCL (AF4), I2S2_CK (AF5), SAI1_SCK_A (AF6), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
70	PB11	ввод-вывод	ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), SAI2_SD_A (AF8), TIM2_CH4 (AF1), USART3_RX (AF7)
71	VCAP_1	питание	—
72	VDD	питание	—
73	PB12	ввод-вывод	CAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SAI1_SCK_B (AF6), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
74	PB13	ввод-вывод	CAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
75	PB14	ввод-вывод	SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
76	PB15	ввод-вывод	ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
77	PD8	ввод-вывод	FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
78	PD9	ввод-вывод	DAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
79	PD10	ввод-вывод	FMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7)
80	PD11	ввод-вывод	ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE, FMPI2C1_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
81	PD12	ввод-вывод	FMC_A17 (AF12), FMC_ALE, FMPI2C1_SCL (AF4), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_RTS (AF7)
82	PD13	ввод-вывод	FMC_A18 (AF12), FMPI2C1_SDA (AF4), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
83	VSS	питание	—
84	VDD	питание	—
85	PD14	ввод-вывод	FMC_D0 (AF12), FMC_DA0 (AF12), FMPI2C1_SCL (AF4), SAI2_SCK_A (AF8), TIM4_CH3 (AF2)
86	PD15	ввод-вывод	ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), FMPI2C1_SDA (AF4), TIM4_CH4 (AF2)
87	PG2	ввод-вывод	FMC_A12 (AF12)
88	PG3	ввод-вывод	FMC_A13 (AF12)
89	PG4	ввод-вывод	FMC_A14 (AF12), FMC_BA0 (AF12)
90	PG5	ввод-вывод	FMC_A15 (AF12), FMC_BA1 (AF12)
91	PG6	ввод-вывод	DCMI_D12 (AF13), QUADSPI_BK1_NCS (AF10)
92	PG7	ввод-вывод	DCMI_D13 (AF13), FMC_INT3 (AF12), USART6_CK (AF8)
93	PG8	ввод-вывод	FMC_SDCLK (AF12), SPDIFRX_IN2 (AF7), USART6_RTS (AF8)
94	VSS	питание	—
95	VDDUSB	питание	—
96	PC6	ввод-вывод	DCMI_D0 (AF13), FMPI2C1_SCL (AF4), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
97	PC7	ввод-вывод	DCMI_D1 (AF13), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPDIFRX_IN1 (AF7), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
98	PC8	ввод-вывод	DCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED0 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_RTS (AF7), USART6_CK (AF8)
99	PC9	ввод-вывод	DAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
100	PA8	ввод-вывод	I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
101	PA9	ввод-вывод	DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SAI1_SD_B (AF6), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
102	PA10	ввод-вывод	DCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
103	PA11	ввод-вывод	ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
104	PA12	ввод-вывод	CAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
105	PA13	ввод-вывод	SYS_JTMS-SWDIO (AF0)
106	VCAP_2	питание	—
107	VSS	питание	—
108	VDD	питание	—
109	PA14	ввод-вывод	SYS_JTCK-SWCLK (AF0)
110	PA15	ввод-вывод	ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_RTS (AF8)
111	PC10	ввод-вывод	DCMI_D8 (AF13), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
112	PC11	ввод-вывод	ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
113	PC12	ввод-вывод	DCMI_D9 (AF13), I2C2_SDA (AF4), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
114	PD0	ввод-вывод	CAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), I2S3_SD (AF6), SPI3_MOSI (AF6), SPI4_MISO (AF5)
115	PD1	ввод-вывод	CAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), I2S2_WS (AF7), SPI2_NSS (AF7)
116	PD2	ввод-вывод	DCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
117	PD3	ввод-вывод	DCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7)
118	PD4	ввод-вывод	FMC_NOE (AF12), USART2_RTS (AF7)
119	PD5	ввод-вывод	FMC_NWE (AF12), USART2_TX (AF7)
120	VSS	питание	—
121	VDD	питание	—
122	PD6	ввод-вывод	DCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
123	PD7	ввод-вывод	FMC_NE1 (AF12), SPDIFRX_IN0 (AF8), USART2_CK (AF7)
124	PG9	ввод-вывод	DAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE3 (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SPDIFRX_IN3 (AF7), USART6_RX (AF8)
125	PG10	ввод-вывод	DCMI_D2 (AF13), FMC_NE3 (AF12), SAI2_SD_B (AF10)
126	PG11	ввод-вывод	ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), SPDIFRX_IN0 (AF7), SPI4_SCK (AF6)
127	PG12	ввод-вывод	FMC_NE4 (AF12), SPDIFRX_IN1 (AF7), SPI4_MISO (AF6), USART6_RTS (AF8)
128	PG13	ввод-вывод	FMC_A24 (AF12), SPI4_MOSI (AF6), SYS_TRACED2 (AF0), USART6_CTS (AF8)
129	PG14	ввод-вывод	FMC_A25 (AF12), QUADSPI_BK2_IO3 (AF9), SPI4_NSS (AF6), SYS_TRACED3 (AF0), USART6_TX (AF8)
130	VSS	питание	—
131	VDD	питание	—
132	PG15	ввод-вывод	ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
133	PB3	ввод-вывод	I2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
134	PB4	ввод-вывод	I2C3_SDA (AF4), I2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
135	PB5	ввод-вывод	CAN2_RX (AF9), DCMI_D10 (AF13), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
136	PB6	ввод-вывод	CAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
137	PB7	ввод-вывод	DCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), SPDIFRX_IN0 (AF8), TIM4_CH2 (AF2), USART1_RX (AF7)
138	BOOT0	загрузка	—
139	PB8	ввод-вывод	CAN1_RX (AF9), DCMI_D6 (AF13), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM4_CH3 (AF2)
140	PB9	ввод-вывод	CAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SAI1_FS_B (AF6), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM2_CH2 (AF1), TIM4_CH4 (AF2)
141	PE0	ввод-вывод	DCMI_D2 (AF13), FMC_NBL0 (AF12), SAI2_MCLK_A (AF10), TIM4_ETR (AF2)
142	PE1	ввод-вывод	DCMI_D3 (AF13), FMC_NBL1 (AF12)
143	PDR_ON	сброс	—
144	VDD	питание	—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
VBAT	6	резервное питание: часы реального времени и резервные регистры
VCAP	71, 106	вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD	17, 30, 39, 52, 62, 72, 84, 108, 121, 131, 144	питание цифровой части и линий ввода-вывода
VDDA	33	питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSB	95	питание приёмопередатчика USB
VREF+	32	верхнее опорное напряжение АЦП и ЦАП
VSS	16, 38, 51, 61, 83, 94, 107, 120, 130	общий провод (земля)
VSSA	31	общий провод аналоговой части
NRST	25	сброс, активный уровень — низкий
PDR_ON	143	управление внутренней схемой сброса по питанию
BOOT0	138	выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F446Z(C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32F446ZC	STM32F446ZCTx	256 КБ	128 КБ
STM32F446ZE	STM32F446ZETx	512 КБ	128 КБ

Линейка STM32F446, семейство STM32F4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F446ZE, STM32446E-EVAL.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32F413ZG, STM32F413ZH	STM32F413/423	144 из 144	выводы совпадают полностью
STM32F423ZH	STM32F413/423	144 из 144	выводы совпадают полностью
STM32F745Z(E-G)Tx	STM32F7x5	144 из 144	выводы совпадают полностью
STM32F746ZETx	STM32F7x6	144 из 144	выводы совпадают полностью
STM32F746ZGTx	STM32F7x6	144 из 144	выводы совпадают полностью
STM32F750Z8Tx	STM32F7x0 Value line	144 из 144	выводы совпадают полностью
STM32F756ZGTx	STM32F7x6	144 из 144	выводы совпадают полностью
STM32F405ZG	STM32F405/415	143 из 144	95: VDDUSB → VDD
STM32F407ZE, STM32F407ZG	STM32F407/417	143 из 144	95: VDDUSB → VDD
STM32F412ZE, STM32F412ZG	STM32F412	143 из 144	95: VDDUSB → VDD_USB
STM32F415ZG	STM32F405/415	143 из 144	95: VDDUSB → VDD
STM32F417ZE, STM32F417ZG	STM32F407/417	143 из 144	95: VDDUSB → VDD

Частые вопросы

На каких выводах USART1 у STM32F446ZC?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PB6 (вывод 136, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PB7 (вывод 137, AF7).

Где у STM32F446ZC выводы SWD для программатора?

SWDIO — PA13 (вывод 105, AF0), SWCLK — PA14 (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F446ZC?

I2C1_SCL — PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).

Сколько выводов ввода-вывода у STM32F446ZC в корпусе LQFP144?

114 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F446ZC и STM32F446ZE?

Объёмом памяти: STM32F446ZC — 256 КБ флеш-памяти и 128 КБ ОЗУ, STM32F446ZE — 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F446ZC?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
