STM32G071C6, STM32G071C8 и STM32G071CB в корпусе LQFP48: распиновка
STM32G071C6, STM32G071C8 и STM32G071CB — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 32, 64 и 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 44 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0+
- Частота ядра
- до 64 МГц
- Флеш-память
- 32, 64 и 128 КБ
- ОЗУ
- 36 КБ
- Корпус
- LQFP48, 48 выводов
- Линий ввода-вывода
- 44
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

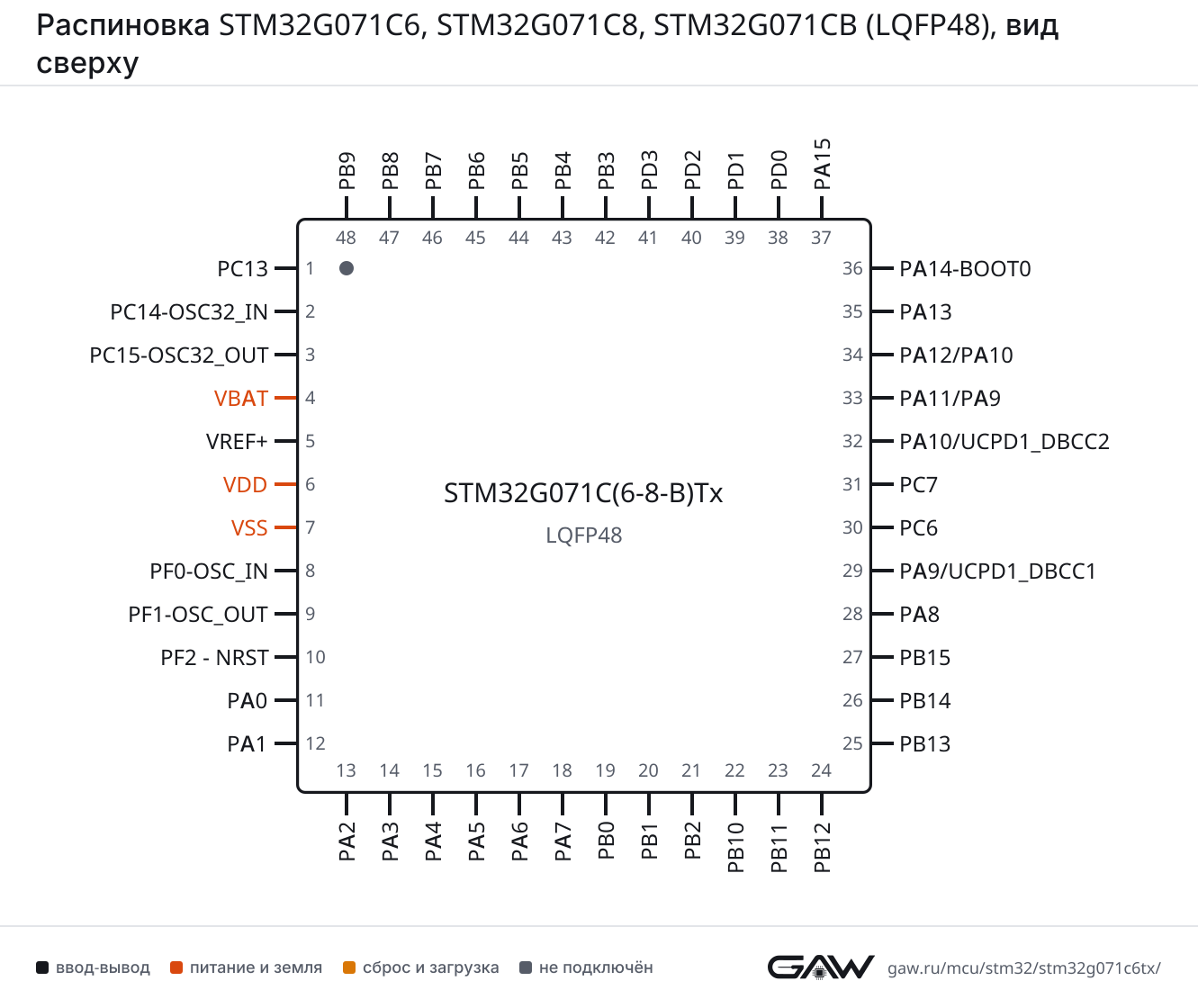

Схема корпуса LQFP48
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA12 (34, AF1), PB3 (42, AF4) |
| CTS | PA11 (33, AF1), PB4 (43, AF4) | |
| DE | PA12 (34, AF1), PB3 (42, AF4) | |
| NSS | PA11 (33, AF1), PB4 (43, AF4) | |
| RTS | PA12 (34, AF1), PB3 (42, AF4) | |
| RX | PA10 (32, AF1), PA10 (34, AF1), PB7 (46, AF0) | |
| TX | PA9 (29, AF1), PA9 (33, AF1), PB6 (45, AF0) | |
| USART2 | CK | PA1 (12, AF1) |
| CTS | PA0 (11, AF1), PD3 (41, AF0) | |
| DE | PA1 (12, AF1) | |
| NSS | PA0 (11, AF1), PD3 (41, AF0) | |
| RTS | PA1 (12, AF1) | |
| RX | PA3 (14, AF1), PA15 (37, AF1) | |
| TX | PA2 (13, AF1), PA14-BOOT0 (36, AF1) | |
| USART3 | CK | PB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0) |
| CTS | PA6 (17, AF4), PB13 (25, AF4) | |
| DE | PB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0) | |
| NSS | PA6 (17, AF4), PB13 (25, AF4) | |
| RTS | PB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0) | |
| RX | PB0 (19, AF4), PB11 (23, AF4), PB9 (48, AF4) | |
| TX | PA5 (16, AF4), PB2 (21, AF4), PB10 (22, AF4), PB8 (47, AF4) | |
| USART4 | CK | PA15 (37, AF4) |
| CTS | PB7 (46, AF4) | |
| DE | PA15 (37, AF4) | |
| NSS | PB7 (46, AF4) | |
| RTS | PA15 (37, AF4) | |
| RX | PA1 (12, AF4) | |
| TX | PA0 (11, AF4) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (17, AF6), PB13 (25, AF1) |
| DE | PB1 (20, AF6), PB12 (24, AF1) | |
| RTS | PB1 (20, AF6), PB12 (24, AF1) | |
| RX | PA3 (14, AF6), PB10 (22, AF1) | |
| TX | PA2 (13, AF6), PB11 (23, AF1) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0) |
| MOSI | PA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0) | |
| NSS | PA4 (15, AF0), PB0 (19, AF0), PA15 (37, AF0) | |
| SCK | PA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0) | |
| SPI2 | MISO | PA3 (14, AF0), PB2 (21, AF1), PB14 (26, AF0), PA9 (29, AF4), PA9 (33, AF4), PD3 (41, AF1), PB6 (45, AF4) |
| MOSI | PA4 (15, AF1), PB11 (23, AF0), PB15 (27, AF0), PA10 (32, AF0), PA10 (34, AF0), PB7 (46, AF1) | |
| NSS | PB12 (24, AF0), PA8 (28, AF1), PD0 (38, AF1), PB9 (48, AF5) | |
| SCK | PA0 (11, AF0), PB10 (22, AF5), PB13 (25, AF0), PD1 (39, AF1), PB8 (47, AF1) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA12 (34, AF5) |
| I2S1 | CK | PA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0) |
| MCK | PA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0) | |
| SD | PA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0) | |
| WS | PA4 (15, AF0), PB0 (19, AF0), PA15 (37, AF0) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA9 (29, AF6), PA9 (33, AF6), PB6 (45, AF6), PB8 (47, AF6) |
| SDA | PA10 (32, AF6), PA10 (34, AF6), PB7 (46, AF6), PB9 (48, AF6) | |
| SMBA | PA1 (12, AF6), PB5 (44, AF6) | |
| I2C2 | SCL | PB10 (22, AF6), PB13 (25, AF6), PA11 (33, AF6) |
| SDA | PB11 (23, AF6), PB14 (26, AF6), PA12 (34, AF6) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PA8 (28) |
| CC2 | PB15 (27) | |
| DBCC1 | PA9 (29), UCPD1_DBCC1 (29) | |
| DBCC2 | PA10 (32), UCPD1_DBCC2 (32) | |
| FRSTX1 | PA2 (13), PA5 (16), PA7 (18), PB0 (19), PB14 (26), PC6 (30) | |
| FRSTX2 | PA2 (13), PA5 (16), PA7 (18), PB0 (19), PB14 (26), PC6 (30) | |
| UCPD2 | CC1 | PD0 (38) |
| CC2 | PD2 (40) | |
| DBCC1 | PD1 (39) | |
| DBCC2 | PD3 (41) | |
| FRSTX1 | PA0 (11), PA3 (14), PA4 (15), PB12 (24), PC7 (31), PB9 (48) | |
| FRSTX2 | PA0 (11), PA3 (14), PA4 (15), PB12 (24), PC7 (31), PB9 (48) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA5 (16, AF1), PB10 (22, AF0), PB8 (47, AF0) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PB11 (23), PA11 (33) |
| IN0 | PA0 (11) | |
| IN1 | PA1 (12) | |
| IN2 | PA2 (13) | |
| IN3 | PA3 (14) | |
| IN4 | PA4 (15) | |
| IN5 | PA5 (16) | |
| IN6 | PA6 (17) | |
| IN7 | PA7 (18) | |
| IN8 | PB0 (19) | |
| IN9 | PB1 (20) | |
| IN10 | PB2 (21) | |
| IN11 | PB10 (22) | |
| IN15 | PB11 (23) | |
| IN16 | PB12 (24) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PA9 (29), PA9 (33), PB9 (48) |
| OUT1 | PA4 (15) | |
| OUT2 | PA5 (16) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (11), PB1 (20) |
| INP | PA1 (12), PB2 (21) | |
| OUT | PA0 (11, AF7), PA6 (17, AF7), PB0 (19, AF7), PB10 (22, AF7), PA11 (33, AF7) | |
| COMP2 | INM | PA2 (13), PB3 (42), PB7 (46) |
| INP | PA3 (14), PB4 (43), PB6 (45) | |
| OUT | PA2 (13, AF7), PA7 (18, AF7), PB11 (23, AF7), PA12 (34, AF7), PB5 (44, AF7) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (5) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BK | PC13 (1, AF2), PA6 (17, AF2), PB12 (24, AF2) |
| BK2 | PC14-OSC32_IN (2, AF2), PA11 (33, AF5) | |
| CH1 | PA8 (28, AF2) | |
| CH1N | PA7 (18, AF2), PB13 (25, AF2), PD2 (40, AF2) | |
| CH2 | PA9 (29, AF2), PA9 (33, AF2), PB3 (42, AF1) | |
| CH2N | PB0 (19, AF2), PB14 (26, AF2), PD3 (41, AF2) | |
| CH3 | PA10 (32, AF2), PA10 (34, AF2), PB6 (45, AF1) | |
| CH3N | PB1 (20, AF2), PB15 (27, AF2) | |
| CH4 | PA11 (33, AF2) | |
| ETR | PA12 (34, AF2) | |
| TIM2 | CH1 | PA0 (11, AF2), PA5 (16, AF2), PA15 (37, AF2) |
| CH2 | PA1 (12, AF2), PB3 (42, AF2) | |
| CH3 | PA2 (13, AF2), PB10 (22, AF2), PC6 (30, AF2) | |
| CH4 | PA3 (14, AF2), PB11 (23, AF2), PC7 (31, AF2) | |
| ETR | PA0 (11, AF2), PA5 (16, AF2), PA15 (37, AF2) | |
| TIM3 | CH1 | PA6 (17, AF1), PC6 (30, AF1), PB4 (43, AF1) |
| CH2 | PA7 (18, AF1), PC7 (31, AF1), PB5 (44, AF1) | |
| CH3 | PB0 (19, AF1) | |
| CH4 | PB1 (20, AF1) | |
| ETR | PD2 (40, AF1) | |
| TIM14 | CH1 | PF0-OSC_IN (8, AF2), PA4 (15, AF4), PA7 (18, AF4), PB1 (20, AF0) |
| TIM15 | BK | PC15-OSC32_OUT (3, AF2), PB12 (24, AF5), PA9 (29, AF5), PA9 (33, AF5), PB8 (47, AF5) |
| CH1 | PA2 (13, AF5), PB14 (26, AF5) | |
| CH1N | PF1-OSC_OUT (9, AF2), PA1 (12, AF5), PB13 (25, AF5), PB15 (27, AF4) | |
| CH2 | PA3 (14, AF5), PB15 (27, AF5) | |
| TIM16 | BK | PB5 (44, AF2) |
| CH1 | PA6 (17, AF5), PD0 (38, AF2), PB8 (47, AF2) | |
| CH1N | PB6 (45, AF2) | |
| TIM17 | BK | PA10 (32, AF5), PA10 (34, AF5), PB4 (43, AF5) |
| CH1 | PA7 (18, AF5), PD1 (39, AF2), PB9 (48, AF2) | |
| CH1N | PB7 (46, AF2) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (45, AF5) |
| IN1 | PB5 (44, AF5) | |
| IN2 | PB7 (46, AF5) | |
| OUT | PA0 (11, AF5), PB0 (19, AF5), PB2 (21, AF5) | |
| LPTIM2 | ETR | PA5 (16, AF5) |
| IN1 | PB1 (20, AF5) | |
| OUT | PA4 (15, AF5), PA8 (28, AF5) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (1), PA4 (15) |
| OUT_CALIB | PC13 (1), PA4 (15) | |
| REFIN | PB15 (27) | |
| TS | PC13 (1) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14-BOOT0 (36, AF0) |
| SWDIO | PA13 (35, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (13) |
| MCO | PF2 - NRST (10, AF0), PA8 (28, AF0), PA9 (29, AF0), PA9 (33, AF0) | |
| OSC_EN | PC15-OSC32_OUT (3, AF1), PF1-OSC_OUT (9, AF0) | |
| OSC_IN | PF0-OSC_IN (8) | |
| OSC_OUT | PF1-OSC_OUT (9) | |
| OSC32_EN | PC15-OSC32_OUT (3, AF0) | |
| OSC32_IN | PC14-OSC32_IN (2) | |
| OSC32_OUT | PC15-OSC32_OUT (3) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP_IN1 | PC13 (1) |
| RTC_TAMP_IN2 | PA0 (11) | |
| SYS_WKUP1 | PA0 (11) | |
| SYS_WKUP2 | PC13 (1) | |
| SYS_WKUP4 | PA2 (13) | |
| SYS_WKUP6 | PB5 (44) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2) |
| 2 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN, TIM1_BK2 (AF2) |
| 3 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2) |
| 4 | VBAT | питание | — |
| 5 | VREF+ | служебный | VREFBUF_OUT |
| 6 | VDD | питание | — |
| 7 | VSS | питание | — |
| 8 | PF0-OSC_IN | ввод-вывод | RCC_OSC_IN, TIM14_CH1 (AF2) |
| 9 | PF1-OSC_OUT | ввод-вывод | RCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2) |
| 10 | PF2 - NRST | ввод-вывод | RCC_MCO (AF0) |
| 11 | PA0 | ввод-вывод | ADC1_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4) |
| 12 | PA1 | ввод-вывод | ADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4) |
| 13 | PA2 | ввод-вывод | ADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX (AF1) |
| 14 | PA3 | ввод-вывод | ADC1_IN3, COMP2_INP, LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX (AF1) |
| 15 | PA4 | ввод-вывод | ADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), LPTIM2_OUT (AF5), RTC_OUT_ALARM, RTC_OUT_CALIB, SPI1_NSS (AF0), SPI2_MOSI (AF1), TIM14_CH1 (AF4), UCPD2_FRSTX1, UCPD2_FRSTX2 |
| 16 | PA5 | ввод-вывод | ADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX (AF4) |
| 17 | PA6 | ввод-вывод | ADC1_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4) |
| 18 | PA7 | ввод-вывод | ADC1_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2 |
| 19 | PB0 | ввод-вывод | ADC1_IN8, COMP1_OUT (AF7), I2S1_WS (AF0), LPTIM1_OUT (AF5), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX (AF4) |
| 20 | PB1 | ввод-вывод | ADC1_IN9, COMP1_INM, LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4) |
| 21 | PB2 | ввод-вывод | ADC1_IN10, COMP1_INP, LPTIM1_OUT (AF5), SPI2_MISO (AF1), USART3_TX (AF4) |
| 22 | PB10 | ввод-вывод | ADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4) |
| 23 | PB11 | ввод-вывод | ADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4) |
| 24 | PB12 | ввод-вывод | ADC1_IN16, LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2 |
| 25 | PB13 | ввод-вывод | I2C2_SCL (AF6), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4) |
| 26 | PB14 | ввод-вывод | I2C2_SDA (AF6), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4) |
| 27 | PB15 | ввод-вывод | RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2 |
| 28 | PA8 | ввод-вывод | LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1 |
| 29 | PA9 | ввод-вывод | DAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1) |
| 29 | UCPD1_DBCC1 | служебный | UCPD1_DBCC1 |
| 30 | PC6 | ввод-вывод | TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2 |
| 31 | PC7 | ввод-вывод | TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1, UCPD2_FRSTX2 |
| 32 | PA10 | ввод-вывод | I2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1) |
| 32 | UCPD1_DBCC2 | служебный | UCPD1_DBCC2 |
| 33 | PA11 | ввод-вывод | ADC1_EXTI11, COMP1_OUT (AF7), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1) |
| 33 | PA9 | ввод-вывод | DAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1) |
| 34 | PA12 | ввод-вывод | COMP2_OUT (AF7), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1) |
| 34 | PA10 | ввод-вывод | I2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1) |
| 35 | PA13 | ввод-вывод | IR_OUT (AF1), SYS_SWDIO (AF0) |
| 36 | PA14-BOOT0 | ввод-вывод | SYS_SWCLK (AF0), USART2_TX (AF1) |
| 37 | PA15 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4) |
| 38 | PD0 | ввод-вывод | SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1 |
| 39 | PD1 | ввод-вывод | SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1 |
| 40 | PD2 | ввод-вывод | TIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0) |
| 41 | PD3 | ввод-вывод | SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0) |
| 42 | PB3 | ввод-вывод | COMP2_INM, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4) |
| 43 | PB4 | ввод-вывод | COMP2_INP, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4) |
| 44 | PB5 | ввод-вывод | COMP2_OUT (AF7), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1) |
| 45 | PB6 | ввод-вывод | COMP2_INP, I2C1_SCL (AF6), LPTIM1_ETR (AF5), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0) |
| 46 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF6), LPTIM1_IN2 (AF5), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4) |
| 47 | PB8 | ввод-вывод | CEC (AF0), I2C1_SCL (AF6), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), USART3_TX (AF4) |
| 48 | PB9 | ввод-вывод | DAC1_EXTI9, I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX (AF4) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 4 | резервное питание: часы реального времени и резервные регистры |
| VDD | 6 | питание цифровой части и линий ввода-вывода |
| VSS | 7 | общий провод (земля) |
| UCPD1_DBCC1 | 29 | — |
| UCPD1_DBCC2 | 32 | — |
| VREF+ | 5 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX эта группа называется STM32G071C(6-8-B)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32G071C6 | STM32G071C6Tx | 32 КБ | 36 КБ |
| STM32G071C8 | STM32G071C8Tx | 64 КБ | 36 КБ |
| STM32G071CB | STM32G071CBTx | 128 КБ | 36 КБ |
Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32G0B1CB, STM32G0B1CC, STM32G0B1CE (версия GP) | STM32G0x1 | 48 из 48 | выводы совпадают полностью |
| STM32G0C1CC, STM32G0C1CE (версия GP) | STM32G0x1 | 48 из 48 | выводы совпадают полностью |
| STM32G081CB | STM32G0x1 | 48 из 48 | выводы совпадают полностью |
| STM32G0B1CB, STM32G0B1CC, STM32G0B1CE (версия N) | STM32G0x1 | 46 из 48 | 30: PC6 → VSS; 31: PC7 → VDDIO2 |
| STM32G0C1CC, STM32G0C1CE (версия N) | STM32G0x1 | 46 из 48 | 30: PC6 → VSS; 31: PC7 → VDDIO2 |
| STM32G031C4, STM32G031C6, STM32G031C8 | STM32G0x1 | 44 из 48 | 6: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10 |
| STM32G041C6, STM32G041C8 | STM32G0x1 | 44 из 48 | 6: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10 |
| STM32G051C6, STM32G051C8 | STM32G0x1 | 44 из 48 | 6: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10 |
| STM32G061C6, STM32G061C8 | STM32G0x1 | 44 из 48 | 6: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10 |
| STM32G0B0CE | STM32G0x0 Value line | 45 из 48 | 10: PF2 → NRST; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10 |
| STM32G070CB | STM32G0x0 Value line | 45 из 48 | 10: PF2 → NRST; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10 |
| STM32G050C6 | STM32G0x0 Value line | 44 из 48 | 6: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10 |
Частые вопросы
На каких выводах USART1 у STM32G071C6?
В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 29, AF1) или PA9 (вывод 33, AF1) или PB6 (вывод 45, AF0), USART1_RX — на PA10 (вывод 32, AF1) или PA10 (вывод 34, AF1) или PB7 (вывод 46, AF0).
Где у STM32G071C6 выводы SWD для программатора?
SWDIO — PA13 (вывод 35, AF0), SWCLK — PA14-BOOT0 (вывод 36, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32G071C6?
I2C1_SCL — PA9 (вывод 29, AF6) или PA9 (вывод 33, AF6) или PB6 (вывод 45, AF6) или PB8 (вывод 47, AF6), I2C1_SDA — PA10 (вывод 32, AF6) или PA10 (вывод 34, AF6) или PB7 (вывод 46, AF6) или PB9 (вывод 48, AF6).
Сколько выводов ввода-вывода у STM32G071C6 в корпусе LQFP48?
44 из 48. Ещё 3 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Почему у STM32G071C6 в корпусе LQFP48 на одном выводе несколько линий порта?
У корпуса LQFP48 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
Чем отличаются STM32G071C6, STM32G071C8 и STM32G071CB?
Объёмом памяти: STM32G071C6 — 32 КБ флеш-памяти и 36 КБ ОЗУ, STM32G071C8 — 64 КБ флеш-памяти и 36 КБ ОЗУ, STM32G071CB — 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32G071C6?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32G0Cortex-M0+, до 64 МГц: G030–G0B0 Value line, G031–G0C1 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
