STM32G0B0CE в корпусе LQFP48: распиновка

STM32G0B0CE — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 43 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
512 КБ
ОЗУ
144 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
43
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G0B0CE в корпусе LQFP48, вид сверхуSTM32G0B0CELQFP48, вид сверхуPC13 — вывод 1: RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK1PC13PC14-OSC32_IN — вывод 2: RCC_OSC32_IN, TIM1_BK22PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BK3PC15-OSC32_OUTVBAT — вывод 44VBATVREF+ — вывод 55VREF+VDD — вывод 66VDDVSS — вывод 77VSSPF0-OSC_IN — вывод 8: CRS1_SYNC, RCC_OSC_IN, TIM14_CH18PF0-OSC_INPF1-OSC_OUT — вывод 9: RCC_OSC_EN, RCC_OSC_OUT, TIM15_CH1N9PF1-OSC_OUTNRST — вывод 1010NRSTPA0 — вывод 11: ADC1_IN0, I2S2_CK, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, USART2_CTS, USART2_NSS, USART4_TX11PA0PA1 — вывод 12: ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, USART2_CK, USART2_DE, USART2_RTS, USART4_RX12PA1PA2 — вывод 13: ADC1_IN2, I2S1_SD, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, USART2_TX13PA2PA3 — вывод 14: ADC1_IN3, I2S2_MCK, SPI2_MISO, TIM15_CH2, USART2_RX14PA3PA4 — вывод 15: ADC1_IN4, I2S1_WS, I2S2_SD, RTC_OUT2, SPI1_NSS, SPI2_MOSI, SPI3_NSS, TIM14_CH1, USART6_TX, USB_NOE15PA4PA5 — вывод 16: ADC1_IN5, I2S1_CK, SPI1_SCK, USART3_TX, USART6_RX16PA5PA6 — вывод 17: ADC1_IN6, I2C2_SDA, I2C3_SDA, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS, USART6_CTS, USART6_NSS17PA6PA7 — вывод 18: ADC1_IN7, I2C2_SCL, I2C3_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, USART6_CK, USART6_DE, USART6_RTS18PA7PB0 — вывод 19: ADC1_IN8, I2S1_WS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_RX, USART5_TX19PB0PB1 — вывод 20: ADC1_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS, USART5_RX20PB1PB2 — вывод 21: ADC1_IN10, I2S2_MCK, RCC_MCO_2, SPI2_MISO, USART3_TX21PB2PB10 — вывод 22: ADC1_IN11, I2C2_SCL, I2S2_CK, SPI2_SCK, USART3_TX22PB10PB11 — вывод 23: ADC1_EXTI11, ADC1_IN15, I2C2_SDA, I2S2_SD, SPI2_MOSI, USART3_RX23PB11PB12 — вывод 24: ADC1_IN16, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM15_BK, TIM1_BK24PB12PB13 — вывод 25: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, USART3_CTS, USART3_NSS25PB13PB14 — вывод 26: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, USART3_CK, USART3_DE, USART3_RTS, USART6_CK, USART6_DE, USART6_RTS26PB14PB15 — вывод 27: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N, USART6_CTS, USART6_NSS27PB15PA8 — вывод 28: CRS1_SYNC, I2C2_SMBA, I2S2_WS, RCC_MCO, SPI2_NSS, TIM1_CH128PA8PA9 / NC — вывод 29: I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, USART1_TX29PA9/NCPC6 — вывод 30: TIM3_CH130PC6PC7 — вывод 31: TIM3_CH231PC7PA10 / NC — вывод 32: I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RX32PA10/NCPA11 [PA9] / PA9 [PA11] — вывод 33: ADC1_EXTI11, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, USART1_TX33PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 34: I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, USB_DP, I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RX34PA12/PA10PA13 — вывод 35: IR_OUT, SYS_SWDIO, USB_NOE35PA13PA14-BOOT0 — вывод 36: SYS_SWCLK, USART2_TX36PA14-BOOT0PA15 — вывод 37: I2C2_SMBA, I2S1_WS, RCC_MCO_2, SPI1_NSS, SPI3_NSS, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS, USB_NOE37PA15PD0 — вывод 38: I2S2_WS, SPI2_NSS, TIM16_CH138PD0PD1 — вывод 39: I2S2_CK, SPI2_SCK, TIM17_CH139PD1PD2 — вывод 40: TIM1_CH1N, TIM3_ETR, USART3_CK, USART3_DE, USART3_RTS, USART5_RX40PD2PD3 — вывод 41: I2S2_MCK, SPI2_MISO, TIM1_CH2N, USART2_CTS, USART2_NSS, USART5_TX41PD3PB3 — вывод 42: I2C2_SCL, I2C3_SCL, I2S1_CK, SPI1_SCK, SPI3_SCK, TIM1_CH2, USART1_CK, USART1_DE, USART1_RTS, USART5_TX42PB3PB4 — вывод 43: I2C2_SDA, I2C3_SDA, I2S1_MCK, SPI1_MISO, SPI3_MISO, TIM17_BK, TIM3_CH1, USART1_CTS, USART1_NSS, USART5_RX43PB4PB5 — вывод 44: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SPI3_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH2, USART5_CK, USART5_DE, USART5_RTS44PB5PB6 — вывод 45: I2C1_SCL, I2S2_MCK, SPI2_MISO, TIM16_CH1N, TIM1_CH3, TIM4_CH1, USART1_TX, USART5_CTS, USART5_NSS45PB6PB7 — вывод 46: I2C1_SDA, I2S2_SD, SPI2_MOSI, TIM17_CH1N, TIM4_CH2, USART1_RX, USART4_CTS, USART4_NSS46PB7PB8 — вывод 47: I2C1_SCL, I2S2_CK, SPI2_SCK, TIM15_BK, TIM16_CH1, TIM4_CH3, USART3_TX, USART6_TX47PB8PB9 — вывод 48: I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM4_CH4, USART3_RX, USART6_RX48PB9
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

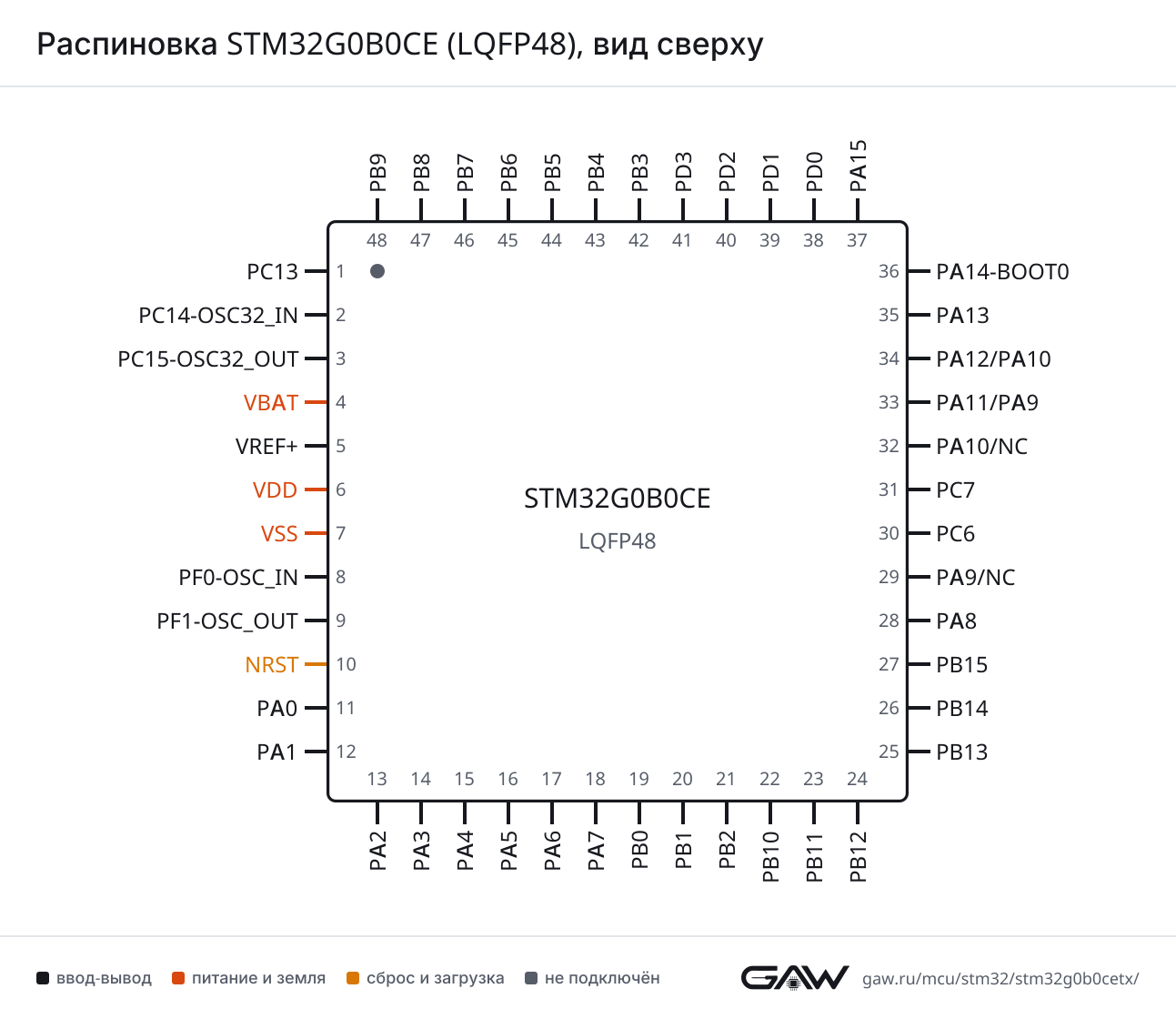

Распиновка STM32G0B0CE (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1293 × 1120 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (34, AF1), PB3 (42, AF4)
CTSPA11 (33, AF1), PB4 (43, AF4)
DEPA12 (34, AF1), PB3 (42, AF4)
NSSPA11 (33, AF1), PB4 (43, AF4)
RTSPA12 (34, AF1), PB3 (42, AF4)
RXPA10 (32, AF1), PA10 (34, AF1), PB7 (46, AF0)
TXPA9 (29, AF1), PA9 (33, AF1), PB6 (45, AF0)
USART2CKPA1 (12, AF1)
CTSPA0 (11, AF1), PD3 (41, AF0)
DEPA1 (12, AF1)
NSSPA0 (11, AF1), PD3 (41, AF0)
RTSPA1 (12, AF1)
RXPA3 (14, AF1), PA15 (37, AF1)
TXPA2 (13, AF1), PA14-BOOT0 (36, AF1)
USART3CKPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
CTSPA6 (17, AF4), PB13 (25, AF4)
DEPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
NSSPA6 (17, AF4), PB13 (25, AF4)
RTSPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
RXPB0 (19, AF4), PB11 (23, AF4), PB9 (48, AF4)
TXPA5 (16, AF4), PB2 (21, AF4), PB10 (22, AF4), PB8 (47, AF4)
USART4CKPA15 (37, AF4)
CTSPB7 (46, AF4)
DEPA15 (37, AF4)
NSSPB7 (46, AF4)
RTSPA15 (37, AF4)
RXPA1 (12, AF4)
TXPA0 (11, AF4)
USART5CKPB5 (44, AF8)
CTSPB6 (45, AF8)
DEPB5 (44, AF8)
NSSPB6 (45, AF8)
RTSPB5 (44, AF8)
RXPB1 (20, AF8), PD2 (40, AF3), PB4 (43, AF3)
TXPB0 (19, AF8), PD3 (41, AF3), PB3 (42, AF3)
USART6CKPA7 (18, AF3), PB14 (26, AF8)
CTSPA6 (17, AF3), PB15 (27, AF8)
DEPA7 (18, AF3), PB14 (26, AF8)
NSSPA6 (17, AF3), PB15 (27, AF8)
RTSPA7 (18, AF3), PB14 (26, AF8)
RXPA5 (16, AF3), PB9 (48, AF8)
TXPA4 (15, AF3), PB8 (47, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0)
MOSIPA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0)
NSSPA4 (15, AF0), PB0 (19, AF0), PA15 (37, AF0)
SCKPA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0)
SPI2MISOPA3 (14, AF0), PB2 (21, AF1), PB14 (26, AF0), PA9 (29, AF4), PA9 (33, AF4), PD3 (41, AF1), PB6 (45, AF4)
MOSIPA4 (15, AF1), PB11 (23, AF0), PB15 (27, AF0), PA10 (32, AF0), PA10 (34, AF0), PB7 (46, AF1)
NSSPB12 (24, AF0), PA8 (28, AF1), PD0 (38, AF1), PB9 (48, AF5)
SCKPA0 (11, AF0), PB10 (22, AF5), PB13 (25, AF0), PD1 (39, AF1), PB8 (47, AF1)
SPI3MISOPB4 (43, AF9)
MOSIPB5 (44, AF9)
NSSPA4 (15, AF9), PA15 (37, AF9)
SCKPB3 (42, AF9)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (34, AF5)
I2S1CKPA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0)
MCKPA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0)
SDPA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0)
WSPA4 (15, AF0), PB0 (19, AF0), PA15 (37, AF0)
I2S2CKPA0 (11, AF0), PB10 (22, AF5), PB13 (25, AF0), PD1 (39, AF1), PB8 (47, AF1)
MCKPA3 (14, AF0), PB2 (21, AF1), PB14 (26, AF0), PA9 (29, AF4), PA9 (33, AF4), PD3 (41, AF1), PB6 (45, AF4)
SDPA4 (15, AF1), PB11 (23, AF0), PB15 (27, AF0), PA10 (32, AF0), PA10 (34, AF0), PB7 (46, AF1)
WSPB12 (24, AF0), PA8 (28, AF1), PD0 (38, AF1), PB9 (48, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (29, AF6), PA9 (33, AF6), PB6 (45, AF6), PB8 (47, AF6)
SDAPA10 (32, AF6), PA10 (34, AF6), PB7 (46, AF6), PB9 (48, AF6)
SMBAPA1 (12, AF6), PB5 (44, AF6)
I2C2SCLPA7 (18, AF8), PB10 (22, AF6), PB13 (25, AF6), PA9 (29, AF8), PA11 (33, AF6), PA9 (33, AF8), PB3 (42, AF8)
SDAPA6 (17, AF8), PB11 (23, AF6), PB14 (26, AF6), PA10 (32, AF8), PA12 (34, AF6), PA10 (34, AF8), PB4 (43, AF8)
SMBAPB12 (24, AF8), PA8 (28, AF8), PA15 (37, AF8)
I2C3SCLPA7 (18, AF9), PB3 (42, AF6)
SDAPA6 (17, AF9), PB4 (43, AF6)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (33)
DPPA12 (34)
NOEPA4 (15, AF2), PA13 (35, AF2), PA15 (37, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (23), PA11 (33)
IN0PA0 (11)
IN1PA1 (12)
IN2PA2 (13)
IN3PA3 (14)
IN4PA4 (15)
IN5PA5 (16)
IN6PA6 (17)
IN7PA7 (18)
IN8PB0 (19)
IN9PB1 (20)
IN10PB2 (21)
IN11PB10 (22)
IN15PB11 (23)
IN16PB12 (24)

TIM — таймер

БлокСигналВыводы
TIM1BKPC13 (1, AF2), PA6 (17, AF2), PB12 (24, AF2)
BK2PC14-OSC32_IN (2, AF2), PA11 (33, AF5)
CH1PA8 (28, AF2)
CH1NPA7 (18, AF2), PB13 (25, AF2), PD2 (40, AF2)
CH2PA9 (29, AF2), PA9 (33, AF2), PB3 (42, AF1)
CH2NPB0 (19, AF2), PB14 (26, AF2), PD3 (41, AF2)
CH3PA10 (32, AF2), PA10 (34, AF2), PB6 (45, AF1)
CH3NPB1 (20, AF2), PB15 (27, AF2)
CH4PA11 (33, AF2)
ETRPA12 (34, AF2)
TIM3CH1PA6 (17, AF1), PC6 (30, AF1), PB4 (43, AF1)
CH2PA7 (18, AF1), PC7 (31, AF1), PB5 (44, AF1)
CH3PB0 (19, AF1)
CH4PB1 (20, AF1)
ETRPD2 (40, AF1)
TIM4CH1PB6 (45, AF9)
CH2PB7 (46, AF9)
CH3PB8 (47, AF9)
CH4PB9 (48, AF9)
TIM14CH1PF0-OSC_IN (8, AF2), PA4 (15, AF4), PA7 (18, AF4), PB1 (20, AF0)
TIM15BKPC15-OSC32_OUT (3, AF2), PB12 (24, AF5), PA9 (29, AF5), PA9 (33, AF5), PB8 (47, AF5)
CH1PA2 (13, AF5), PB14 (26, AF5)
CH1NPF1-OSC_OUT (9, AF2), PA1 (12, AF5), PB13 (25, AF5), PB15 (27, AF4)
CH2PA3 (14, AF5), PB15 (27, AF5)
TIM16BKPB5 (44, AF2)
CH1PA6 (17, AF5), PD0 (38, AF2), PB8 (47, AF2)
CH1NPB6 (45, AF2)
TIM17BKPA10 (32, AF5), PA10 (34, AF5), PB4 (43, AF5)
CH1PA7 (18, AF5), PD1 (39, AF2), PB9 (48, AF2)
CH1NPB7 (46, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (1)
OUT2PA4 (15)
REFINPB15 (27)
TSPC13 (1)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (36, AF0)
SWDIOPA13 (35, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (13)
MCOPA8 (28, AF0), PA9 (29, AF0), PA9 (33, AF0)
MCO_2PB2 (21, AF3), PA10 (32, AF3), PA10 (34, AF3), PA15 (37, AF3)
OSC_ENPC15-OSC32_OUT (3, AF1), PF1-OSC_OUT (9, AF0)
OSC_INPF0-OSC_IN (8)
OSC_OUTPF1-OSC_OUT (9)
OSC32_ENPC15-OSC32_OUT (3, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PC13 (1)
RTC_TAMP_IN2PA0 (11)
SYS_WKUP1PA0 (11)
SYS_WKUP2PC13 (1)
SYS_WKUP4PA2 (13)
SYS_WKUP6PB5 (44)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PC13ввод-выводRTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2)
2PC14-OSC32_INввод-выводRCC_OSC32_IN, TIM1_BK2 (AF2)
3PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
4VBATпитание—
5VREF+служебный—
6VDDпитание—
7VSSпитание—
8PF0-OSC_INввод-выводCRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2)
9PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2)
10NRSTсброс—
11PA0ввод-выводADC1_IN0, I2S2_CK (AF0), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
12PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
13PA2ввод-выводADC1_IN2, I2S1_SD (AF0), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), USART2_TX (AF1)
14PA3ввод-выводADC1_IN3, I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH2 (AF5), USART2_RX (AF1)
15PA4ввод-выводADC1_IN4, I2S1_WS (AF0), I2S2_SD (AF1), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), USART6_TX (AF3), USB_NOE (AF2)
16PA5ввод-выводADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), USART3_TX (AF4), USART6_RX (AF3)
17PA6ввод-выводADC1_IN6, I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3)
18PA7ввод-выводADC1_IN7, I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3)
19PB0ввод-выводADC1_IN8, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), USART3_RX (AF4), USART5_TX (AF8)
20PB1ввод-выводADC1_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8)
21PB2ввод-выводADC1_IN10, I2S2_MCK (AF1), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4)
22PB10ввод-выводADC1_IN11, I2C2_SCL (AF6), I2S2_CK (AF5), SPI2_SCK (AF5), USART3_TX (AF4)
23PB11ввод-выводADC1_EXTI11, ADC1_IN15, I2C2_SDA (AF6), I2S2_SD (AF0), SPI2_MOSI (AF0), USART3_RX (AF4)
24PB12ввод-выводADC1_IN16, I2C2_SMBA (AF8), I2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2)
25PB13ввод-выводI2C2_SCL (AF6), I2S2_CK (AF0), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4)
26PB14ввод-выводI2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8)
27PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), USART6_CTS (AF8), USART6_NSS (AF8)
28PA8ввод-выводCRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2)
29PA9ввод-выводI2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
29NCне подключён—
30PC6ввод-выводTIM3_CH1 (AF1)
31PC7ввод-выводTIM3_CH2 (AF1)
32PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
32NCне подключён—
33PA11ввод-выводADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
33PA9ввод-выводI2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
34PA12ввод-выводI2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
34PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
35PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2)
36PA14-BOOT0ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
37PA15ввод-выводI2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6)
38PD0ввод-выводI2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2)
39PD1ввод-выводI2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2)
40PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3)
41PD3ввод-выводI2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3)
42PB3ввод-выводI2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3)
43PB4ввод-выводI2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3)
44PB5ввод-выводI2C1_SMBA (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8)
45PB6ввод-выводI2C1_SCL (AF6), I2S2_MCK (AF4), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8)
46PB7ввод-выводI2C1_SDA (AF6), I2S2_SD (AF1), SPI2_MOSI (AF1), TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
47PB8ввод-выводI2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8)
48PB9ввод-выводI2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), USART3_RX (AF4), USART6_RX (AF8)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT4резервное питание: часы реального времени и резервные регистры
VDD6питание цифровой части и линий ввода-вывода
VSS7общий провод (земля)
NRST10сброс, активный уровень — низкий
VREF+5верхнее опорное напряжение АЦП и ЦАП
NC29, 32не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G0B0CETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G0B0CESTM32G0B0CETx512 КБ144 КБ

Линейка STM32G0x0 Value line, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G070CBSTM32G0x0 Value line48 из 48выводы совпадают полностью
STM32G030C6, STM32G030C8STM32G0x0 Value line46 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA
STM32G050C6STM32G0x0 Value line45 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 10: NRST → PF2
STM32G050C8STM32G0x0 Value line45 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 10: NRST → PF2
STM32G0B1CB, STM32G0B1CC, STM32G0B1CE (версия GP)STM32G0x145 из 4810: NRST → PF2; 29: NC/PA9 → PA9/UCPD1_DBCC1; 32: NC/PA10 → PA10/UCPD1_DBCC2
STM32G0C1CC, STM32G0C1CE (версия GP)STM32G0x145 из 4810: NRST → PF2; 29: NC/PA9 → PA9/UCPD1_DBCC1; 32: NC/PA10 → PA10/UCPD1_DBCC2
STM32G031C4, STM32G031C6, STM32G031C8STM32G0x145 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 10: NRST → PF2
STM32G041C6, STM32G041C8STM32G0x145 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 10: NRST → PF2
STM32G051C6, STM32G051C8STM32G0x145 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 10: NRST → PF2
STM32G061C6, STM32G061C8STM32G0x145 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 10: NRST → PF2
STM32G071C6, STM32G071C8, STM32G071CBSTM32G0x145 из 4810: NRST → PF2; 29: NC/PA9 → PA9/UCPD1_DBCC1; 32: NC/PA10 → PA10/UCPD1_DBCC2
STM32G081CBSTM32G0x145 из 4810: NRST → PF2; 29: NC/PA9 → PA9/UCPD1_DBCC1; 32: NC/PA10 → PA10/UCPD1_DBCC2

Частые вопросы

На каких выводах USART1 у STM32G0B0CE?

В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 29, AF1) или PA9 (вывод 33, AF1) или PB6 (вывод 45, AF0), USART1_RX — на PA10 (вывод 32, AF1) или PA10 (вывод 34, AF1) или PB7 (вывод 46, AF0).

Где у STM32G0B0CE выводы SWD для программатора?

SWDIO — PA13 (вывод 35, AF0), SWCLK — PA14-BOOT0 (вывод 36, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G0B0CE?

I2C1_SCL — PA9 (вывод 29, AF6) или PA9 (вывод 33, AF6) или PB6 (вывод 45, AF6) или PB8 (вывод 47, AF6), I2C1_SDA — PA10 (вывод 32, AF6) или PA10 (вывод 34, AF6) или PB7 (вывод 46, AF6) или PB9 (вывод 48, AF6).

Сколько выводов ввода-вывода у STM32G0B0CE в корпусе LQFP48?

43 из 48. Ещё 3 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Почему у STM32G0B0CE в корпусе LQFP48 на одном выводе несколько линий порта?

У корпуса LQFP48 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Какое напряжение питания у STM32G0B0CE?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
