STM32G0B1CB, STM32G0B1CC и STM32G0B1CE в корпусе LQFP48 (версия GP): распиновка

STM32G0B1CB, STM32G0B1CC и STM32G0B1CE — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 128, 256 и 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус LQFP48 (версия GP) — 48 выводов, из них 44 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
128, 256 и 512 КБ
ОЗУ
144 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
44
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

В корпусе LQFP48 STM32G0B1CB, STM32G0B1CC и STM32G0B1CE выпускается в двух вариантах разводки — в даташите они называются версией GP и версией N. Эта страница — версия GP, а версия N — на отдельной странице; выводы, которыми версии отличаются, перечислены в разделе «Похожие по выводам».

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G0B1CB, STM32G0B1CC, STM32G0B1CE в корпусе LQFP48, вид сверхуSTM32G0B1C(B-C-E)TxLQFP48, вид сверхуPC13 — вывод 1: RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK1PC13PC14-OSC32_IN — вывод 2: RCC_OSC32_IN, TIM1_BK22PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BK3PC15-OSC32_OUTVBAT — вывод 44VBATVREF+ — вывод 5: VREFBUF_OUT5VREF+VDD — вывод 66VDDVSS — вывод 77VSSPF0-OSC_IN — вывод 8: CRS1_SYNC, RCC_OSC_IN, TIM14_CH18PF0-OSC_INPF1-OSC_OUT — вывод 9: RCC_OSC_EN, RCC_OSC_OUT, TIM15_CH1N9PF1-OSC_OUTPF2-NRST — вывод 10: LPUART2_DE, LPUART2_RTS, LPUART2_TX, RCC_MCO10PF2-NRSTPA0 — вывод 11: ADC1_IN0, COMP1_INM, COMP1_OUT, I2S2_CK, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS, USART2_NSS, USART4_TX11PA0PA1 — вывод 12: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, USART4_RX12PA1PA2 — вывод 13: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX13PA2PA3 — вывод 14: ADC1_IN3, COMP2_INP, I2S2_MCK, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX14PA3PA4 — вывод 15: ADC1_IN4, DAC1_OUT1, I2S1_WS, I2S2_SD, LPTIM2_OUT, RTC_OUT2, SPI1_NSS, SPI2_MOSI, SPI3_NSS, TIM14_CH1, UCPD2_FRSTX1, UCPD2_FRSTX2, USART6_TX, USB_NOE15PA4PA5 — вывод 16: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX, USART6_RX16PA5PA6 — вывод 17: ADC1_IN6, COMP1_OUT, I2C2_SDA, I2C3_SDA, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS, USART6_CTS, USART6_NSS17PA6PA7 — вывод 18: ADC1_IN7, COMP2_OUT, I2C2_SCL, I2C3_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, UCPD1_FRSTX1, UCPD1_FRSTX2, USART6_CK, USART6_DE, USART6_RTS18PA7PB0 — вывод 19: ADC1_IN8, COMP1_OUT, COMP3_INP, FDCAN2_RX, I2S1_WS, LPTIM1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX, USART5_TX19PB0PB1 — вывод 20: ADC1_IN9, COMP1_INM, COMP3_OUT, FDCAN2_TX, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS, USART5_RX20PB1PB2 — вывод 21: ADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK, LPTIM1_OUT, RCC_MCO_2, SPI2_MISO, USART3_TX21PB2PB10 — вывод 22: ADC1_IN11, CEC, COMP1_OUT, I2C2_SCL, I2S2_CK, LPUART1_RX, SPI2_SCK, TIM2_CH3, USART3_TX22PB10PB11 — вывод 23: ADC1_EXTI11, ADC1_IN15, COMP2_OUT, I2C2_SDA, I2S2_SD, LPUART1_TX, SPI2_MOSI, TIM2_CH4, USART3_RX23PB11PB12 — вывод 24: ADC1_IN16, FDCAN2_RX, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BK, TIM1_BK, UCPD2_FRSTX1, UCPD2_FRSTX224PB12PB13 — вывод 25: FDCAN2_TX, I2C2_SCL, I2S2_CK, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, USART3_CTS, USART3_NSS25PB13PB14 — вывод 26: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK, USART3_DE, USART3_RTS, USART6_CK, USART6_DE, USART6_RTS26PB14PB15 — вывод 27: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N, UCPD1_CC2, USART6_CTS, USART6_NSS27PB15PA8 — вывод 28: CRS1_SYNC, I2C2_SMBA, I2S2_WS, LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, UCPD1_CC128PA8PA9 / UCPD1_DBCC1 — вывод 29: DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX, UCPD1_DBCC129PA9/UCPD1_DBCC1PC6 — вывод 30: LPUART2_TX, TIM2_CH3, TIM3_CH1, UCPD1_FRSTX1, UCPD1_FRSTX230PC6PC7 — вывод 31: LPUART2_RX, TIM2_CH4, TIM3_CH2, UCPD2_FRSTX1, UCPD2_FRSTX231PC7PA10 / UCPD1_DBCC2 — вывод 32: I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX, UCPD1_DBCC232PA10/UCPD1_DBCC2PA11 [PA9] / PA9 [PA11] — вывод 33: ADC1_EXTI11, COMP1_OUT, FDCAN1_RX, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX33PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 34: COMP2_OUT, FDCAN1_TX, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, USB_DP, I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX34PA12/PA10PA13 — вывод 35: IR_OUT, LPUART2_RX, SYS_SWDIO, USB_NOE35PA13PA14-BOOT0 — вывод 36: LPUART2_TX, SYS_SWCLK, USART2_TX36PA14-BOOT0PA15 — вывод 37: I2C2_SMBA, I2S1_WS, RCC_MCO_2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS, USB_NOE37PA15PD0 — вывод 38: FDCAN1_RX, I2S2_WS, SPI2_NSS, TIM16_CH1, UCPD2_CC138PD0PD1 — вывод 39: FDCAN1_TX, I2S2_CK, SPI2_SCK, TIM17_CH1, UCPD2_DBCC139PD1PD2 — вывод 40: TIM1_CH1N, TIM3_ETR, UCPD2_CC2, USART3_CK, USART3_DE, USART3_RTS, USART5_RX40PD2PD3 — вывод 41: I2S2_MCK, SPI2_MISO, TIM1_CH2N, UCPD2_DBCC2, USART2_CTS, USART2_NSS, USART5_TX41PD3PB3 — вывод 42: COMP2_INM, I2C2_SCL, I2C3_SCL, I2S1_CK, SPI1_SCK, SPI3_SCK, TIM1_CH2, TIM2_CH2, USART1_CK, USART1_DE, USART1_RTS, USART5_TX42PB3PB4 — вывод 43: COMP2_INP, I2C2_SDA, I2C3_SDA, I2S1_MCK, SPI1_MISO, SPI3_MISO, TIM17_BK, TIM3_CH1, USART1_CTS, USART1_NSS, USART5_RX43PB4PB5 — вывод 44: COMP2_OUT, FDCAN2_RX, I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI, SPI3_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH2, USART5_CK, USART5_DE, USART5_RTS44PB5PB6 — вывод 45: COMP2_INP, FDCAN2_TX, I2C1_SCL, I2S2_MCK, LPTIM1_ETR, LPUART2_TX, SPI2_MISO, TIM16_CH1N, TIM1_CH3, TIM4_CH1, USART1_TX, USART5_CTS, USART5_NSS45PB6PB7 — вывод 46: COMP2_INM, I2C1_SDA, I2S2_SD, LPTIM1_IN2, LPUART2_RX, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RX, USART4_CTS, USART4_NSS46PB7PB8 — вывод 47: CEC, FDCAN1_RX, I2C1_SCL, I2S2_CK, SPI2_SCK, TIM15_BK, TIM16_CH1, TIM4_CH3, USART3_TX, USART6_TX47PB8PB9 — вывод 48: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM4_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX, USART6_RX48PB9
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

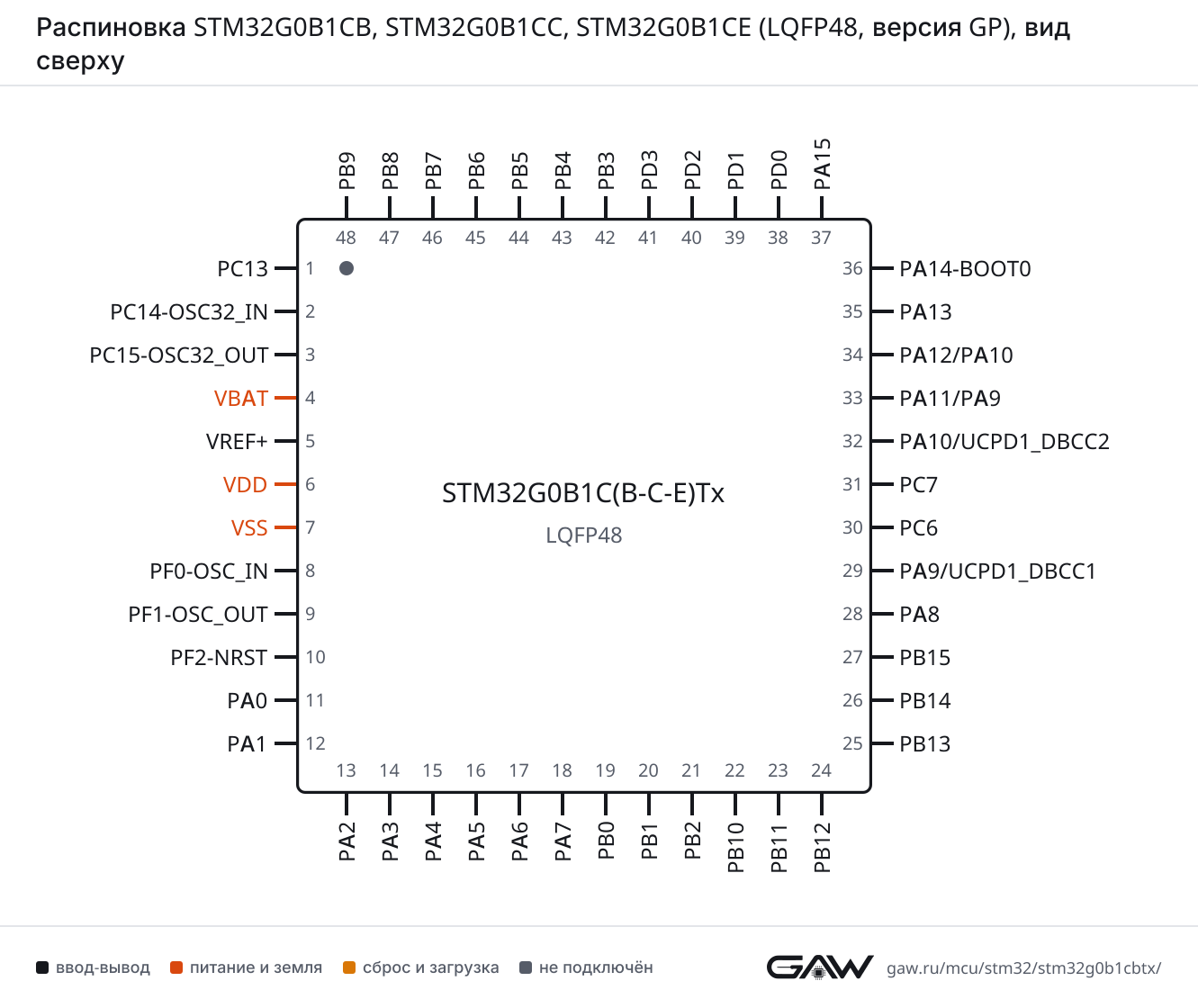

Распиновка STM32G0B1CB, STM32G0B1CC, STM32G0B1CE (LQFP48, версия GP), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1331 × 1120 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (34, AF1), PB3 (42, AF4)
CTSPA11 (33, AF1), PB4 (43, AF4)
DEPA12 (34, AF1), PB3 (42, AF4)
NSSPA11 (33, AF1), PB4 (43, AF4)
RTSPA12 (34, AF1), PB3 (42, AF4)
RXPA10 (32, AF1), PA10 (34, AF1), PB7 (46, AF0)
TXPA9 (29, AF1), PA9 (33, AF1), PB6 (45, AF0)
USART2CKPA1 (12, AF1)
CTSPA0 (11, AF1), PD3 (41, AF0)
DEPA1 (12, AF1)
NSSPA0 (11, AF1), PD3 (41, AF0)
RTSPA1 (12, AF1)
RXPA3 (14, AF1), PA15 (37, AF1)
TXPA2 (13, AF1), PA14-BOOT0 (36, AF1)
USART3CKPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
CTSPA6 (17, AF4), PB13 (25, AF4)
DEPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
NSSPA6 (17, AF4), PB13 (25, AF4)
RTSPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
RXPB0 (19, AF4), PB11 (23, AF4), PB9 (48, AF4)
TXPA5 (16, AF4), PB2 (21, AF4), PB10 (22, AF4), PB8 (47, AF4)
USART4CKPA15 (37, AF4)
CTSPB7 (46, AF4)
DEPA15 (37, AF4)
NSSPB7 (46, AF4)
RTSPA15 (37, AF4)
RXPA1 (12, AF4)
TXPA0 (11, AF4)
USART5CKPB5 (44, AF8)
CTSPB6 (45, AF8)
DEPB5 (44, AF8)
NSSPB6 (45, AF8)
RTSPB5 (44, AF8)
RXPB1 (20, AF8), PD2 (40, AF3), PB4 (43, AF3)
TXPB0 (19, AF8), PD3 (41, AF3), PB3 (42, AF3)
USART6CKPA7 (18, AF3), PB14 (26, AF8)
CTSPA6 (17, AF3), PB15 (27, AF8)
DEPA7 (18, AF3), PB14 (26, AF8)
NSSPA6 (17, AF3), PB15 (27, AF8)
RTSPA7 (18, AF3), PB14 (26, AF8)
RXPA5 (16, AF3), PB9 (48, AF8)
TXPA4 (15, AF3), PB8 (47, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (17, AF6), PB13 (25, AF1)
DEPB1 (20, AF6), PB12 (24, AF1)
RTSPB1 (20, AF6), PB12 (24, AF1)
RXPA3 (14, AF6), PB10 (22, AF1)
TXPA2 (13, AF6), PB11 (23, AF1)
LPUART2CTSPB0 (19, AF10)
DEPF2-NRST (10, AF3), PB1 (20, AF10)
RTSPF2-NRST (10, AF3), PB1 (20, AF10)
RXPC7 (31, AF3), PA13 (35, AF10), PB7 (46, AF10)
TXPF2-NRST (10, AF1), PC6 (30, AF3), PA14-BOOT0 (36, AF10), PB6 (45, AF10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0)
MOSIPA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0)
NSSPA4 (15, AF0), PB0 (19, AF0), PA15 (37, AF0)
SCKPA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0)
SPI2MISOPA3 (14, AF0), PB2 (21, AF1), PB14 (26, AF0), PA9 (29, AF4), PA9 (33, AF4), PD3 (41, AF1), PB6 (45, AF4)
MOSIPA4 (15, AF1), PB11 (23, AF0), PB15 (27, AF0), PA10 (32, AF0), PA10 (34, AF0), PB7 (46, AF1)
NSSPB12 (24, AF0), PA8 (28, AF1), PD0 (38, AF1), PB9 (48, AF5)
SCKPA0 (11, AF0), PB10 (22, AF5), PB13 (25, AF0), PD1 (39, AF1), PB8 (47, AF1)
SPI3MISOPB4 (43, AF9)
MOSIPB5 (44, AF9)
NSSPA4 (15, AF9), PA15 (37, AF9)
SCKPB3 (42, AF9)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (34, AF5)
I2S1CKPA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0)
MCKPA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0)
SDPA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0)
WSPA4 (15, AF0), PB0 (19, AF0), PA15 (37, AF0)
I2S2CKPA0 (11, AF0), PB10 (22, AF5), PB13 (25, AF0), PD1 (39, AF1), PB8 (47, AF1)
MCKPA3 (14, AF0), PB2 (21, AF1), PB14 (26, AF0), PA9 (29, AF4), PA9 (33, AF4), PD3 (41, AF1), PB6 (45, AF4)
SDPA4 (15, AF1), PB11 (23, AF0), PB15 (27, AF0), PA10 (32, AF0), PA10 (34, AF0), PB7 (46, AF1)
WSPB12 (24, AF0), PA8 (28, AF1), PD0 (38, AF1), PB9 (48, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (29, AF6), PA9 (33, AF6), PB6 (45, AF6), PB8 (47, AF6)
SDAPA10 (32, AF6), PA10 (34, AF6), PB7 (46, AF6), PB9 (48, AF6)
SMBAPA1 (12, AF6), PB5 (44, AF6)
I2C2SCLPA7 (18, AF8), PB10 (22, AF6), PB13 (25, AF6), PA9 (29, AF8), PA11 (33, AF6), PA9 (33, AF8), PB3 (42, AF8)
SDAPA6 (17, AF8), PB11 (23, AF6), PB14 (26, AF6), PA10 (32, AF8), PA12 (34, AF6), PA10 (34, AF8), PB4 (43, AF8)
SMBAPB12 (24, AF8), PA8 (28, AF8), PA15 (37, AF8)
I2C3SCLPA7 (18, AF9), PB3 (42, AF6)
SDAPA6 (17, AF9), PB4 (43, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (33, AF3), PD0 (38, AF3), PB8 (47, AF3)
TXPA12 (34, AF3), PD1 (39, AF3), PB9 (48, AF3)
FDCAN2RXPB0 (19, AF3), PB12 (24, AF3), PB5 (44, AF3)
TXPB1 (20, AF3), PB13 (25, AF3), PB6 (45, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (33)
DPPA12 (34)
NOEPA4 (15, AF2), PA13 (35, AF2), PA15 (37, AF6)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA8 (28)
CC2PB15 (27)
DBCC1PA9 (29), UCPD1_DBCC1 (29), PA9 (33)
DBCC2PA10 (32), UCPD1_DBCC2 (32), PA10 (34)
FRSTX1PA2 (13, AF4), PA5 (16, AF6), PA7 (18, AF6), PB0 (19, AF6), PB14 (26, AF1), PC6 (30, AF0)
FRSTX2PA2 (13, AF4), PA5 (16, AF6), PA7 (18, AF6), PB0 (19, AF6), PB14 (26, AF1), PC6 (30, AF0)
UCPD2CC1PD0 (38)
CC2PD2 (40)
DBCC1PD1 (39)
DBCC2PD3 (41)
FRSTX1PA0 (11, AF6), PA3 (14, AF4), PA4 (15, AF6), PB12 (24, AF6), PC7 (31, AF0), PB9 (48, AF1)
FRSTX2PA0 (11, AF6), PA3 (14, AF4), PA4 (15, AF6), PB12 (24, AF6), PC7 (31, AF0), PB9 (48, AF1)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (16, AF1), PB10 (22, AF0), PB8 (47, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (23), PA11 (33)
IN0PA0 (11)
IN1PA1 (12)
IN2PA2 (13)
IN3PA3 (14)
IN4PA4 (15)
IN5PA5 (16)
IN6PA6 (17)
IN7PA7 (18)
IN8PB0 (19)
IN9PB1 (20)
IN10PB2 (21)
IN11PB10 (22)
IN15PB11 (23)
IN16PB12 (24)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (29), PA9 (33), PB9 (48)
OUT1PA4 (15)
OUT2PA5 (16)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (11), PB1 (20)
INPPA1 (12), PB2 (21)
OUTPA0 (11, AF7), PA6 (17, AF7), PB0 (19, AF7), PB10 (22, AF7), PA11 (33, AF7)
COMP2INMPA2 (13), PB3 (42), PB7 (46)
INPPA3 (14), PB4 (43), PB6 (45)
OUTPA2 (13, AF7), PA7 (18, AF7), PB11 (23, AF7), PA12 (34, AF7), PB5 (44, AF7)
COMP3INMPB2 (21)
INPPB0 (19)
OUTPB1 (20, AF7)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (5)

TIM — таймер

БлокСигналВыводы
TIM1BKPC13 (1, AF2), PA6 (17, AF2), PB12 (24, AF2)
BK2PC14-OSC32_IN (2, AF2), PA11 (33, AF5)
CH1PA8 (28, AF2)
CH1NPA7 (18, AF2), PB13 (25, AF2), PD2 (40, AF2)
CH2PA9 (29, AF2), PA9 (33, AF2), PB3 (42, AF1)
CH2NPB0 (19, AF2), PB14 (26, AF2), PD3 (41, AF2)
CH3PA10 (32, AF2), PA10 (34, AF2), PB6 (45, AF1)
CH3NPB1 (20, AF2), PB15 (27, AF2)
CH4PA11 (33, AF2)
ETRPA12 (34, AF2)
TIM2CH1PA0 (11, AF2), PA5 (16, AF2), PA15 (37, AF2)
CH2PA1 (12, AF2), PB3 (42, AF2)
CH3PA2 (13, AF2), PB10 (22, AF2), PC6 (30, AF2)
CH4PA3 (14, AF2), PB11 (23, AF2), PC7 (31, AF2)
ETRPA0 (11, AF2), PA5 (16, AF2), PA15 (37, AF2)
TIM3CH1PA6 (17, AF1), PC6 (30, AF1), PB4 (43, AF1)
CH2PA7 (18, AF1), PC7 (31, AF1), PB5 (44, AF1)
CH3PB0 (19, AF1)
CH4PB1 (20, AF1)
ETRPD2 (40, AF1)
TIM4CH1PB6 (45, AF9)
CH2PB7 (46, AF9)
CH3PB8 (47, AF9)
CH4PB9 (48, AF9)
TIM14CH1PF0-OSC_IN (8, AF2), PA4 (15, AF4), PA7 (18, AF4), PB1 (20, AF0)
TIM15BKPC15-OSC32_OUT (3, AF2), PB12 (24, AF5), PA9 (29, AF5), PA9 (33, AF5), PB8 (47, AF5)
CH1PA2 (13, AF5), PB14 (26, AF5)
CH1NPF1-OSC_OUT (9, AF2), PA1 (12, AF5), PB13 (25, AF5), PB15 (27, AF4)
CH2PA3 (14, AF5), PB15 (27, AF5)
TIM16BKPB5 (44, AF2)
CH1PA6 (17, AF5), PD0 (38, AF2), PB8 (47, AF2)
CH1NPB6 (45, AF2)
TIM17BKPA10 (32, AF5), PA10 (34, AF5), PB4 (43, AF5)
CH1PA7 (18, AF5), PD1 (39, AF2), PB9 (48, AF2)
CH1NPB7 (46, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (45, AF5)
IN1PB5 (44, AF5)
IN2PB7 (46, AF5)
OUTPA0 (11, AF5), PB0 (19, AF5), PB2 (21, AF5)
LPTIM2ETRPA5 (16, AF5)
IN1PB1 (20, AF5)
OUTPA4 (15, AF5), PA8 (28, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (1)
OUT2PA4 (15)
REFINPB15 (27)
TSPC13 (1)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (36, AF0)
SWDIOPA13 (35, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (13)
MCOPF2-NRST (10, AF0), PA8 (28, AF0), PA9 (29, AF0), PA9 (33, AF0)
MCO_2PB2 (21, AF3), PA10 (32, AF3), PA10 (34, AF3), PA15 (37, AF3)
OSC_ENPC15-OSC32_OUT (3, AF1), PF1-OSC_OUT (9, AF0)
OSC_INPF0-OSC_IN (8)
OSC_OUTPF1-OSC_OUT (9)
OSC32_ENPC15-OSC32_OUT (3, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PC13 (1)
RTC_TAMP_IN2PA0 (11)
SYS_WKUP1PA0 (11)
SYS_WKUP2PC13 (1)
SYS_WKUP4PA2 (13)
SYS_WKUP6PB5 (44)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PC13ввод-выводRTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2)
2PC14-OSC32_INввод-выводRCC_OSC32_IN, TIM1_BK2 (AF2)
3PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
4VBATпитание—
5VREF+служебныйVREFBUF_OUT
6VDDпитание—
7VSSпитание—
8PF0-OSC_INввод-выводCRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2)
9PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2)
10PF2-NRSTввод-выводLPUART2_DE (AF3), LPUART2_RTS (AF3), LPUART2_TX (AF1), RCC_MCO (AF0)
11PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), I2S2_CK (AF0), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
12PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
13PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1 (AF4), UCPD1_FRSTX2 (AF4), USART2_TX (AF1)
14PA3ввод-выводADC1_IN3, COMP2_INP, I2S2_MCK (AF0), LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1 (AF4), UCPD2_FRSTX2 (AF4), USART2_RX (AF1)
15PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), I2S2_SD (AF1), LPTIM2_OUT (AF5), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART6_TX (AF3), USB_NOE (AF2)
16PA5ввод-выводADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_TX (AF4), USART6_RX (AF3)
17PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3)
18PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3)
19PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), COMP3_INP, FDCAN2_RX (AF3), I2S1_WS (AF0), LPTIM1_OUT (AF5), LPUART2_CTS (AF10), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_RX (AF4), USART5_TX (AF8)
20PB1ввод-выводADC1_IN9, COMP1_INM, COMP3_OUT (AF7), FDCAN2_TX (AF3), LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8)
21PB2ввод-выводADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK (AF1), LPTIM1_OUT (AF5), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4)
22PB10ввод-выводADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), I2S2_CK (AF5), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4)
23PB11ввод-выводADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), I2S2_SD (AF0), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4)
24PB12ввод-выводADC1_IN16, FDCAN2_RX (AF3), I2C2_SMBA (AF8), I2S2_WS (AF0), LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6)
25PB13ввод-выводFDCAN2_TX (AF3), I2C2_SCL (AF6), I2S2_CK (AF0), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4)
26PB14ввод-выводI2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8)
27PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2, USART6_CTS (AF8), USART6_NSS (AF8)
28PA8ввод-выводCRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
29PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
29UCPD1_DBCC1служебныйUCPD1_DBCC1
30PC6ввод-выводLPUART2_TX (AF3), TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1 (AF0), UCPD1_FRSTX2 (AF0)
31PC7ввод-выводLPUART2_RX (AF3), TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0)
32PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
32UCPD1_DBCC2служебныйUCPD1_DBCC2
33PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF7), FDCAN1_RX (AF3), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
33PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
34PA12ввод-выводCOMP2_OUT (AF7), FDCAN1_TX (AF3), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
34PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
35PA13ввод-выводIR_OUT (AF1), LPUART2_RX (AF10), SYS_SWDIO (AF0), USB_NOE (AF2)
36PA14-BOOT0ввод-выводLPUART2_TX (AF10), SYS_SWCLK (AF0), USART2_TX (AF1)
37PA15ввод-выводI2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6)
38PD0ввод-выводFDCAN1_RX (AF3), I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1
39PD1ввод-выводFDCAN1_TX (AF3), I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1
40PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3)
41PD3ввод-выводI2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3)
42PB3ввод-выводCOMP2_INM, I2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3)
43PB4ввод-выводCOMP2_INP, I2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3)
44PB5ввод-выводCOMP2_OUT (AF7), FDCAN2_RX (AF3), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8)
45PB6ввод-выводCOMP2_INP, FDCAN2_TX (AF3), I2C1_SCL (AF6), I2S2_MCK (AF4), LPTIM1_ETR (AF5), LPUART2_TX (AF10), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8)
46PB7ввод-выводCOMP2_INM, I2C1_SDA (AF6), I2S2_SD (AF1), LPTIM1_IN2 (AF5), LPUART2_RX (AF10), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
47PB8ввод-выводCEC (AF0), FDCAN1_RX (AF3), I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8)
48PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF3), I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), UCPD2_FRSTX1 (AF1), UCPD2_FRSTX2 (AF1), USART3_RX (AF4), USART6_RX (AF8)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT4резервное питание: часы реального времени и резервные регистры
VDD6питание цифровой части и линий ввода-вывода
VSS7общий провод (земля)
UCPD1_DBCC129—
UCPD1_DBCC232—
VREF+5верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX эта группа называется STM32G0B1C(B-C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G0B1CBSTM32G0B1CBTx128 КБ144 КБ
STM32G0B1CCSTM32G0B1CCTx256 КБ144 КБ
STM32G0B1CESTM32G0B1CETx512 КБ144 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32G0B1CB, STM32G0B1CC, STM32G0B1CE. Данные на 10 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32G0B1CBT3LQFP 48, 7×7×1,4 мм−40…+125 °Cлоток
STM32G0B1CBT3TRLQFP 48, 7×7×1,4 мм−40…+125 °Cлента на катушке
STM32G0B1CBT6LQFP 48, 7×7×1,4 мм−40…+85 °Cлоток
STM32G0B1CBT6TRLQFP 48, 7×7×1,4 мм−40…+85 °Cлента на катушке
STM32G0B1CCT6LQFP 48, 7×7×1,4 мм−40…+85 °Cлоток
STM32G0B1CCT6TRLQFP 48, 7×7×1,4 мм−40…+85 °Cлента на катушке
STM32G0B1CCT7LQFP 48, 7×7×1,4 мм−40…+105 °Cлоток
STM32G0B1CCT7TRLQFP 48, 7×7×1,4 мм−40…+105 °Cлента на катушке
STM32G0B1CET6LQFP 48, 7×7×1,4 мм−40…+85 °Cлоток
STM32G0B1CET6TRLQFP 48, 7×7×1,4 мм−40…+85 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G0C1CC, STM32G0C1CE (версия GP)STM32G0x148 из 48выводы совпадают полностьютолько у него: AES, RNG
STM32G071C6, STM32G071C8, STM32G071CBSTM32G0x148 из 48выводы совпадают полностьютолько у этого: COMP3, FDCAN1, FDCAN2, I2C3, I2S2, LPUART2, SPI3, TIM4, USART5, USART6, USB_DRD_FS; флеш-память до 512 и 128 КБ; ОЗУ 144 и 36 КБ
STM32G081CBSTM32G0x148 из 48выводы совпадают полностьютолько у этого: COMP3, FDCAN1, FDCAN2, I2C3, I2S2, LPUART2, SPI3, TIM4, USART5, USART6, USB_DRD_FS; только у него: AES, RNG; флеш-память до 512 и 128 КБ; ОЗУ 144 и 36 КБ
STM32G0B1CB, STM32G0B1CC, STM32G0B1CE (версия N)STM32G0x146 из 4830: PC6 → VSS; 31: PC7 → VDDIO2
STM32G0C1CC, STM32G0C1CE (версия N)STM32G0x146 из 4830: PC6 → VSS; 31: PC7 → VDDIO2только у него: AES, RNG
STM32G031C4, STM32G031C6, STM32G031C8STM32G0x144 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10только у этого: COMP1, COMP2, COMP3, DAC1, FDCAN1, FDCAN2, HDMI_CEC, I2C3, I2S2, LPUART2, SPI3, TIM15, TIM4, TIM6, TIM7, UCPD1, UCPD2, USART3, USART4, USART5, USART6, USB_DRD_FS; флеш-память до 512 и 64 КБ; ОЗУ 144 и 8 КБ
STM32G041C6, STM32G041C8STM32G0x144 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10только у этого: COMP1, COMP2, COMP3, DAC1, FDCAN1, FDCAN2, HDMI_CEC, I2C3, I2S2, LPUART2, SPI3, TIM15, TIM4, TIM6, TIM7, UCPD1, UCPD2, USART3, USART4, USART5, USART6, USB_DRD_FS; только у него: AES, RNG; флеш-память до 512 и 64 КБ; ОЗУ 144 и 8 КБ
STM32G051C6, STM32G051C8STM32G0x144 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10только у этого: COMP3, FDCAN1, FDCAN2, HDMI_CEC, I2C3, I2S2, LPUART2, SPI3, TIM4, UCPD1, UCPD2, USART3, USART4, USART5, USART6, USB_DRD_FS; флеш-память до 512 и 64 КБ; ОЗУ 144 и 18 КБ
STM32G061C6, STM32G061C8STM32G0x144 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10только у этого: COMP3, FDCAN1, FDCAN2, HDMI_CEC, I2C3, I2S2, LPUART2, SPI3, TIM4, UCPD1, UCPD2, USART3, USART4, USART5, USART6, USB_DRD_FS; только у него: AES, RNG; флеш-память до 512 и 64 КБ; ОЗУ 144 и 18 КБ
STM32G0B0CESTM32G0x0 Value line45 из 4810: PF2 → NRST; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10только у этого: COMP1, COMP2, COMP3, DAC1, FDCAN1, FDCAN2, HDMI_CEC, LPTIM1, LPTIM2, LPUART1, LPUART2, TIM2, UCPD1, UCPD2
STM32G070CBSTM32G0x0 Value line45 из 4810: PF2 → NRST; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10только у этого: COMP1, COMP2, COMP3, DAC1, FDCAN1, FDCAN2, HDMI_CEC, I2C3, I2S2, LPTIM1, LPTIM2, LPUART1, LPUART2, SPI3, TIM2, TIM4, UCPD1, UCPD2, USART5, USART6, USB_DRD_FS; флеш-память до 512 и 128 КБ; ОЗУ 144 и 36 КБ
STM32G050C6STM32G0x0 Value line44 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10только у этого: COMP1, COMP2, COMP3, DAC1, FDCAN1, FDCAN2, HDMI_CEC, I2C3, I2S2, LPTIM1, LPTIM2, LPUART1, LPUART2, SPI3, TIM2, TIM4, UCPD1, UCPD2, USART3, USART4, USART5, USART6, USB_DRD_FS; флеш-память до 512 и 32 КБ; ОЗУ 144 и 18 КБ

Частые вопросы

На каких выводах USART1 у STM32G0B1CB?

В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 29, AF1) или PA9 (вывод 33, AF1) или PB6 (вывод 45, AF0), USART1_RX — на PA10 (вывод 32, AF1) или PA10 (вывод 34, AF1) или PB7 (вывод 46, AF0).

Где у STM32G0B1CB выводы SWD для программатора?

SWDIO — PA13 (вывод 35, AF0), SWCLK — PA14-BOOT0 (вывод 36, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G0B1CB?

I2C1_SCL — PA9 (вывод 29, AF6) или PA9 (вывод 33, AF6) или PB6 (вывод 45, AF6) или PB8 (вывод 47, AF6), I2C1_SDA — PA10 (вывод 32, AF6) или PA10 (вывод 34, AF6) или PB7 (вывод 46, AF6) или PB9 (вывод 48, AF6).

Сколько выводов ввода-вывода у STM32G0B1CB в корпусе LQFP48?

44 из 48. Ещё 3 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32G0B1CB в корпусе LQFP48 на одном выводе несколько линий порта?

У корпуса LQFP48 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Чем отличаются STM32G0B1CB, STM32G0B1CC и STM32G0B1CE?

Объёмом памяти: STM32G0B1CB — 128 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0B1CC — 256 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0B1CE — 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Чем отличаются STM32G0B1CBT6 и STM32G0B1CBT3?

Диапазоном рабочей температуры: STM32G0B1CBT6 — −40…+85 °C, STM32G0B1CBT3 — −40…+125 °C (по таблице заказных номеров на st.com). Корпус (LQFP 48, 7×7×1,4 мм) и расположение выводов у них одинаковые.

Какое напряжение питания у STM32G0B1CB?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 10 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
