Разъёмы JST XH и JST PH

JST XH и JST PH — самые распространённые малогабаритные разъёмы «провод — плата»: на платах контроллеров, в аккумуляторных сборках, датчиках и модулях. Здесь — их характеристики по каталогу JST, расшифровка обозначений вилок, корпусов и контактов и почему у этих разъёмов нет единой распиновки.

Обновлено 15 октября 2026 г.Редакция GAW

Содержание

Характеристики
Обозначения
Отверстия на плате
Распиновка

Разъёмы JST серий XH и PH состоят из трёх деталей: вилки на плату (header), корпуса гнезда на провод (housing) и обжимных контактов (contacts), которые вставляются в корпус. Все числа ниже — из каталожных листов JST на эти серии.

Характеристики

Параметр	XH	PH
Шаг	2,5 мм	2,0 мм
Номинальный ток	3 А (провод AWG 22)	2 А (провод AWG 24)
Номинальное напряжение	250 В	100 В
Рабочая температура	−25…+85 °C	−40…+105 °C
Провод	AWG 30–22, изоляция ∅0,9–1,9 мм	AWG 32–24, изоляция ∅0,5–1,5 мм
Сопротивление контакта	до 10 мОм, после испытаний до 20 мОм	до 10 мОм, после испытаний до 20 мОм
Испытательное напряжение	1000 В переменного, 1 мин	800 В переменного, 1 мин
Толщина платы	1,6 мм	0,8–1,6 мм
Высота на плате	9,8 мм	8 мм (ширина 4,5 мм)

Температура в каталоге указана с учётом нагрева от протекающего тока. Номинальный ток относится к указанному сечению провода; на тонком проводе предел задаёт уже провод — проверьте его в калькуляторе сечения провода.

Обозначения

Деталь	XH	PH
Вилка, вертикальный вход	BnB-XH-A (B2B-XH-A … )	BnB-PH-K-S
Вилка, боковой вход	SnB-XH-A	SnB-PH-K-S
Вилка для поверхностного монтажа	SnB-XH-SM4-TB	BnB-PH-SM4-TB, SnB-PH-SM4-TB
Корпус гнезда на провод	XHP-n	PHR-n
Обжимной контакт	SXH-001T-P0.6, SXH-002T-P0.6	SPH-002T-P0.5S, SPH-002T-P0.5L, SPH-004T-P0.5S

Буква n в обозначении — число контактов: B4B-XH-A — четырёхконтактная вилка, PHR-6 — шестиконтактный корпус. Два типа контактов в каждой серии рассчитаны на разные сечения провода; варианты с буквой N у XH и L у PH — с уменьшенным усилием вставки. Четырёхконтактный XH по каталогу соответствует японскому стандарту JEMA для домашней автоматики (HA terminal).

Отверстия на плате

Под выводы вилок XH каталог даёт отверстия ∅0,9 мм (+0,1 мм), у вилок с фиксирующим штырьком (boss) — ещё отверстие под него ∅1,1 мм; под выводы PH — ∅0,7 мм (+0,1 мм). Чертежи посадочных мест в каталоге показаны со стороны установки разъёма. Шаг отверстий — 2,5 и 2,0 мм с допуском ±0,05 мм, который не должен накапливаться по ряду. JST оговаривает, что для твёрдых материалов плат со стеклотканью диаметр стоит взять больше.

Распиновка

У самих разъёмов JST назначения контактов нет: это решает разработчик устройства. Каталог задаёт только нумерацию — первый контакт (No. 1 circuit) отмечен на чертежах вилки и корпуса. Поэтому для модулей, датчиков и аккумуляторов с этими разъёмами распиновку смотрите в документации конкретного изделия и проверяйте полярность питания перед подключением.

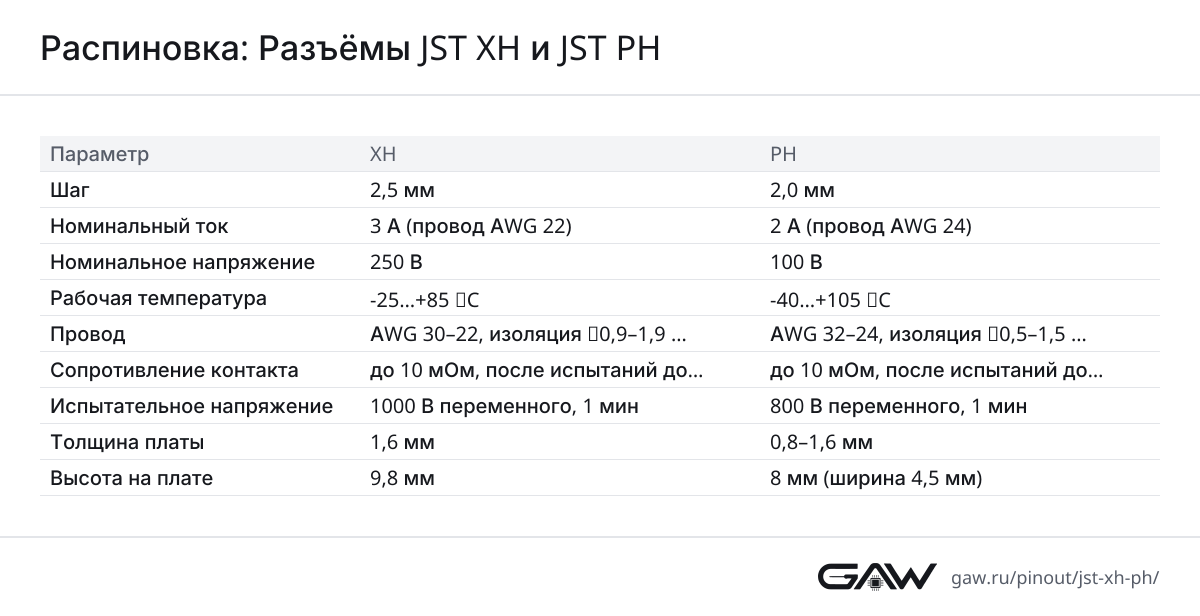

Таблица контактов одной картинкой для печати и документации: Распиновка: Разъёмы JST XH и JST PH (PNG, 1200×616).

Частые вопросы

Чем JST XH отличается от JST PH?

Шагом и нагрузкой: у XH шаг 2,5 мм, ток до 3 А (провод AWG 22) и напряжение до 250 В, у PH — шаг 2,0 мм, до 2 А (AWG 24) и 100 В. PH компактнее: ширина вилки с вертикальным входом 4,5 мм, высота 8 мм против 9,8 мм у XH. Корпуса и контакты у серий разные и не взаимозаменяемы.

JST XH — это шаг 2,54 мм?

Нет, по каталогу JST шаг XH — 2,5 мм. На коротком разъёме это почти незаметно, и двух-трёхконтактная вилка XH встаёт в отверстия с шагом 2,54 мм, но на длинном ряду разница копится: на 10 контактах она составляет уже 0,36 мм.

Какая распиновка у разъёма JST?

Единой нет: JST выпускает только корпуса, контакты и вилки, а назначение контактов выбирает производитель устройства. Даже у аккумуляторов с разъёмом PH полярность бывает разной, поэтому перед подключением проверьте её тестером. Первый контакт на вилке и в корпусе отмечен в каталоге JST как No. 1 circuit.

Как расшифровать B2B-XH-A и XHP-2?

B2B-XH-A — вилка на плату с вертикальным входом на 2 контакта серии XH; S2B-XH-A — та же вилка с боковым входом. XHP-2 — корпус гнезда на провод на 2 контакта, в него вставляют обжатые контакты SXH-001T-P0.6. У PH так же: B2B-PH-K-S и S2B-PH-K-S — вилки, PHR-2 — корпус, SPH-002T-P0.5S — контакт.

Источники

J.S.T. Mfg. Co. XH Connector, каталог (eXH.pdf) — шаг 2,5 мм, высота на плате 9,8 мм; 3 А при проводе AWG 22, 250 В, −25…+85 °C, провод AWG 30–22, изоляция ∅0,9–1,9 мм, плата 1,6 мм, контакты SXH-001T-P0.6 и SXH-002T-P0.6, корпуса XHP-n, вилки BnB-XH-A и SnB-XH-A, отверстия на плате (вид со стороны установки); 4-контактный вариант соответствует стандарту JEMA HA terminal
J.S.T. Mfg. Co. PH Connector, каталог (ePH.pdf) — шаг 2,0 мм, высота 8 мм, ширина 4,5 мм; 2 А при проводе AWG 24, 100 В, −40…+105 °C, провод AWG 32–24, изоляция ∅0,5–1,5 мм, плата 0,8–1,6 мм, контакты SPH-002T-P0.5S/L и SPH-004T-P0.5S, корпуса PHR-n, вилки BnB-PH-K-S, SnB-PH-K-S и SMD BnB-PH-SM4-TB, отверстие ∅0,7 мм
