Распиновка SATA: данные и питание

Назначение всех 22 контактов разъёма SATA на накопителе — сегмента данных S1–S7 и сегмента питания P1–P15, — зачем контакты разной длины, почему новый диск может не запуститься от старого блока питания и что делает контакт P11.

Обновлено Редакция GAW

SATA (Serial ATA) — последовательный интерфейс накопителей: жёстких дисков, SSD и приводов. На накопителе стоит одна вилка с двумя сегментами в один ряд: семь контактов данных S1–S7 и пятнадцать контактов питания P1–P15. Спецификация SATA-IO платная, поэтому назначение контактов здесь взято из руководств Seagate и Western Digital, черновиков технических предложений SATA-IO и руководства Intel по блокам питания ATX.

Коротко

  • Данные, 7 контактов: S1, S4, S7 — земля; S2 A+, S3 A− — пара A; S5 B−, S6 B+ — пара B.
  • Питание, 15 контактов: P1–P3 — 3,3 В, P7–P9 — 5 В, P13–P15 — 12 В; P4, P5, P6, P10, P12 — земля; P11 — активность и запрет поочерёдной раскрутки.
  • P3 в SATA 3.3 может быть входом Power Disable: 2,1–3,6 В на нём выключают накопитель.
  • Горячее подключение: первыми смыкаются P4 и P12, затем предзаряд P3, P7, P13 и остальные земли, последними — сигналы.
  • Разъём рассчитан на 1,5 А на контакт, все контакты в одном ряду с шагом 1,27 мм.
  • Кабель данных — две пары и три земли, до 1 м, любым концом к накопителю.

Распиновка разъёма SATA

Распиновка SATA: разъём данных на 7 контактов и питания на 15 контактовРазъём SATA на накопителе: один ряд контактов. Сегмент данных: S1 GND (ступень 2), S2 A+ (ступень 3), S3 A− (ступень 3), S4 GND (ступень 2), S5 B− (ступень 3), S6 B+ (ступень 3), S7 GND (ступень 2). Сегмент питания: P1 3,3 В (ступень 3), P2 3,3 В (ступень 3), P3 3,3 В* (ступень 2), P4 GND (ступень 1), P5 GND (ступень 2), P6 GND (ступень 2), P7 5 В (ступень 2), P8 5 В (ступень 3), P9 5 В (ступень 3), P10 GND (ступень 2), P11 DAS/DSS (ступень 3), P12 GND (ступень 1), P13 12 В (ступень 2), P14 12 В (ступень 3), P15 12 В (ступень 3). Ступень — порядок соединения в объединительной плате: ступень 1 смыкается первой, ступень 3 — последней; чем длиннее контакт на схеме, тем раньше он смыкается.Вилка SATA на накопителе: контакты в один ряд, шаг 1,27 ммдлина контакта — порядок соединения в объединительной плате, не в масштабеданные, S1–S7питание, P1–P15S1GNDS2A+S3A−S4GNDS5B−S6B+S7GNDP13,3 ВP23,3 ВP33,3 В*P4GNDP5GNDP6GNDP75 ВP85 ВP95 ВP10GNDP11DAS/DSSP12GNDP1312 ВP1412 ВP1512 Впары A и Bобщий провод3,3 и 12 В5 ВP11 — служебный
Вилка SATA на накопителе: сегмент данных S1–S7 и сегмент питания P1–P15. Длина контакта на схеме показывает порядок соединения в объединительной плате (по табл. 7 Seagate 100512541 и табл. 1 SATA-IO TP 037): чем длиннее, тем раньше смыкается. P3 со звёздочкой — 3,3 В или вход Power Disable

Все 22 контакта стоят в один ряд с шагом 1,27 мм, сегменты разделены промежутком с ключами. Каждый сегмент можно подключать отдельно: кабель данных и кабель питания приходят к накопителю разными шнурами, а в корзинах серверов и объединительных платах гнездо стоит одно на оба сегмента.

Сегмент данных: 7 контактов

КонтактСигналНазначение по Seagate и WD
S1GNDземля
S2A+пара A, у накопителя — вход приёмника (RX+)
S3A−пара A, вход приёмника (RX−)
S4GNDземля
S5B−пара B, у накопителя — выход передатчика (TX−)
S6B+пара B, выход передатчика (TX+)
S7GNDземля

Каждая пара окружена землями: S1 и S4 вокруг пары A, S4 и S7 вокруг пары B. В пару B провода идут в обратном порядке, сначала B−, потом B+, — так в таблицах всех трёх руководств Seagate.

Кабель данных, по описанию Seagate, — четыре проводника в двух дифференциальных парах и три земли, сечение 30–26 AWG, длина до 1 м; любой его конец можно подключать к накопителю или к хосту. Отсюда наш вывод: кабель прямой, контакт S2 приходит на S2, поэтому у гнезда на материнской плате пара A — передатчик, пара B — приёмник, ровно наоборот, чем у накопителя.

Скорости линии — 1,5, 3,0 и 6,0 Гбит/с: накопитель Exos X16 сообщает, какую из трёх он согласовал с хостом.

Сегмент питания: 15 контактов

КонтактНазначениеПорядок в объединительной плате
P13,3 Втретий
P23,3 Втретий
P33,3 В, предзаряд; в SATA 3.3 может быть PWDISвторой
P4земляпервый
P5землявторой
P6землявторой
P75 В, предзарядвторой
P85 Втретий
P95 Втретий
P10землявторой
P11DAS/DSS: активность и запрет поочерёдной раскруткитретий
P12земляпервый
P1312 В, предзарядвторой
P1412 Втретий
P1512 Втретий

На накопителе три контакта каждого напряжения соединены между собой, а все пять земель P4, P5, P6, P10 и P12 — тоже (так требует черновик SATA-IO TP 037). Исключение — накопители с Power Disable: по примечанию к табл. 4 обзора Western Digital WTB02 с SATA 3.3 контакт P3 у них отдельный вход и с P1 и P2 не соединён. Связь земли питания с землёй сигнального сегмента производитель решает сам.

Не все накопители берут все три напряжения. Жёсткий диск Exos X16 питается только от 5 и 12 В, SSD Seagate Nytro XF1230 — только от 5 В: контакты 3,3 и 12 В у него не подключены внутри. Допуски у Exos X16 — 5 В ± 5 % и 12 В ± 10 %, а пусковой ток по линии 12 В — около 2,6 А в пике. Поэтому блок питания на несколько дисков считают по пусковому току двигателей, а не по рабочему.

Цвета проводов в разъёме блока питания

Intel в руководстве по блокам питания ATX (документ 336521, табл. 5-10) называет пять проводов разъёма питания SATA и разрешает собирать его на корпусе Molex 88751 или аналоге:

ПроводНапряжениеЦвет
1+12 Вжёлтый
2общийчёрный
3+5 Вкрасный
4общийчёрный
5+3,3 Воранжевый

Проводов пять, а контактов в розетке пятнадцать, и Intel отдельно предупреждает: номера проводов не совпадают с номерами контактов, разводку нужно сверять. Провода — 18 AWG. Оранжевый провод 3,3 В Intel называет необязательным: по примечанию к таблице, в SATA 3.2 линию +3,3 В убрали, но её советуют оставлять ради совместимости. Остальные разъёмы блока питания разобраны в статье о распиновке ATX.

Сколько тока выдерживает разъём

Amphenol FCI в спецификации разъёмов Serial-ATA (GS-12-194) указывает 1,5 А на контакт при напряжении до 30 В. На каждое напряжение в сегменте питания приходится три контакта, отсюда наш расчёт: разъём пропускает до 4,5 А по каждой линии. Это предел контактов, а не всей цепи: провода, их число в шлейфе и защита блока питания ограничивают ток раньше. Гнёзда других производителей проверяйте по их паспорту.

P3: 3,3 В или Power Disable

В SATA 3.1 и раньше контакты P1, P2 и P3 были тремя контактами 3,3 В и на накопителе соединялись вместе. Western Digital в техническом обзоре о функции Power Disable пишет, что SATA 3.3 (опубликована 2 февраля 2016 года) назначила P3 отдельным входом PWDIS. Высокий уровень на нём физически снимает питание с контроллера накопителя — это аппаратный сброс по команде от корзины без извлечения диска. Функцию заимствовали у SAS, где P3 стал входом Power Disable раньше.

Функция необязательная и заложена в плату накопителя, включить её прошивкой нельзя. Western Digital для Ultrastar DC HC510 и HC520 выпускала отдельные номера с PWDIS и без него и советует брать диски без этой функции, если корзина неизвестна. Диск с PWDIS в старой корзине не повреждается, а диск без PWDIS в новой просто игнорирует сигнал P3.

P11: активность и поочерёдная раскрутка

Контакт P11 работает в две стороны. По черновику SATA-IO (SATA30_TPR_D137, разд. 6.7), до установления связи с хостом он служит входом: так хост сообщает, раскручивать ли диск сразу (Disable Staggered Spin-up, DSS). После установления связи P11 становится выходом активности (Device Activity Signal, DAS) для светодиода на объединительной плате. Хост пользуется только одной из двух функций.

  • В кабеле питания ответный контакт P11 всегда на земле. Seagate Exos X16 трактует это так: если P11 на земле, отложенная раскрутка не используется и диск стартует сразу.
  • Выход активности слаботочный. Seagate прямо пишет для Nytro XF1230: сигнал 0/3,3 В не годится для прямого подключения светодиода, нужен внешний буфер. Western Digital ограничивает уровень на P11 значением 3,3 В.
  • В старых накопителях P11 мог быть просто зарезервирован: у Momentus 7200.3 (2008 год) он так и назван.

Горячее подключение и порядок соединения

Контакты разъёма накопителя разной длины. В объединительной плате (blind-mate backplane) по примечаниям Seagate и таблице SATA-IO TP 037 соединение идёт в три ступени:

  1. длинные земли P4 и P12;
  2. контакты предзаряда P3, P7, P13 и остальные земли, включая S1, S4, S7;
  3. сигнальные пары и остальные контакты питания.

Один контакт каждого напряжения — предзарядный: через него конденсаторы накопителя заряжаются чуть раньше, чем сомкнутся основные контакты, и бросок тока меньше. С кабельной розеткой ступеней две, и черновик TP 037 отмечает, что горячее подключение через кабель не поддерживается. После горячего подключения хост должен послать накопителю COMRESET — так написано в руководстве Seagate Momentus 7200.3.

Типичные ошибки

  • Перекрестить пары данных на своей плате. Кабель прямой: если у вашего хоста A и B перепутаны, связи не будет. Сверяйте разводку с даташитом контроллера, а не с распиновкой накопителя.
  • Подать 3,3 В на P3 диску с PWDIS. Диск не запустится; проверьте модель по документации производителя или запитайте через переходник без 3,3 В.
  • Подключить светодиод прямо к P11. Выход рассчитан на логический уровень, ток светодиода может его повредить; нужен транзистор или буфер.
  • Считать блок питания по рабочему току дисков. При старте двигатель берёт по 12 В в несколько раз больше: у Exos X16 — до 2,6 А против 0,3 А в покое.
  • Ждать горячей замены через кабель. Без корзины с правильным порядком соединения и поддержки в контроллере диск подключают при выключенном питании.

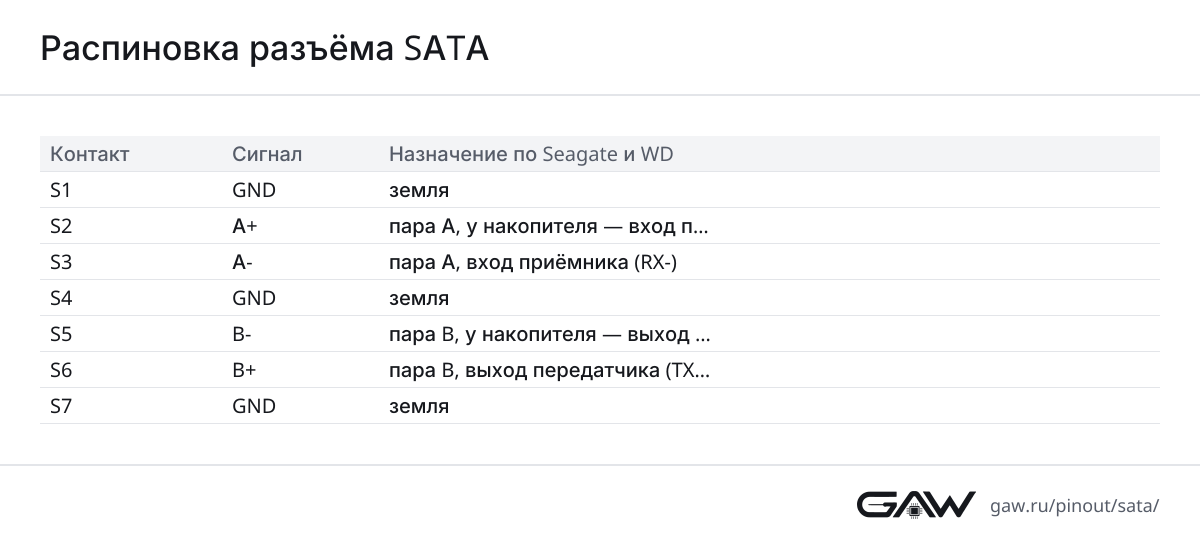

Таблица контактов одной картинкой для печати и документации: Распиновка разъёма SATA (PNG, 1200×544).

Частые вопросы

Какое напряжение на каких контактах разъёма питания SATA?

P1–P3 — 3,3 В, P7–P9 — 5 В, P13–P15 — 12 В; P4, P5, P6, P10 и P12 — общий провод; P11 — служебный контакт активности и раскрутки. На каждое напряжение по три контакта, на накопителе они объединены. В новых накопителях P3 может быть входом Power Disable, а большинство дисков 3,3 В не берут вовсе.

Почему новый жёсткий диск не запускается в старом компьютере или корзине?

У дисков с функцией Power Disable (PWDIS) контакт P3 стал управляющим входом: уровень 2,1–3,6 В на нём отключает питание электроники. Старые блоки питания подают 3,3 В на P1–P3 вместе, и диск стоит выключенным. Western Digital советует переходник Molex → SATA: в нём 3,3 В нет. Диск при этом не повреждается.

Сколько тока выдерживает разъём питания SATA?

Amphenol FCI указывает 1,5 А на контакт. На каждое напряжение приходится три контакта, так что по разъёму получается до 4,5 А на линию — это наш расчёт по паспорту разъёма. Реальный предел задают ещё провода и блок питания: у Intel провода питания SATA — 18 AWG.

Зачем в разъёме SATA контакты разной длины?

Для горячего подключения в объединительной плате. Первыми смыкаются длинные земли P4 и P12, затем контакты предзаряда P3, P7, P13 и остальные земли, последними — сигналы и остальные контакты питания. Предзаряд заряжает ёмкости накопителя через свой контакт до подключения основных. С кабельной розеткой ступени короче, и черновик SATA-IO прямо пишет, что горячее подключение через кабель не поддерживается.

Чем распиновка SATA на диске отличается от разъёма на плате?

Номера контактов одинаковые, а пары данных работают наоборот: у накопителя S2/S3 (пара A) — вход, S5/S6 (пара B) — выход. Кабель данных прямой, его можно ставить любым концом, значит, у хоста пара A — передатчик, пара B — приёмник. Это наш вывод из таблицы Western Digital и руководств Seagate.

Источники

  1. Seagate. Momentus 7200.3 SATA Product Manual, 100512541 Rev. A, 2008 — табл. 7 — назначение S1–S7 и P1–P15 и порядок соединения; примечания: один ряд с шагом 1,27 мм, три ступени соединения в объединительной плате, по три контакта на напряжение; разд. 3.3 — кабель до 1 м, 30–26 AWG; разд. 4.1 — COMRESET после горячего подключения
  2. Seagate. Exos X16 SATA Product Manual, 100845789 Rev. F, 2019 — табл. 13 — P11: земля или сигнал светодиода, на земле отложенная раскрутка не используется; питание только 5 и 12 В, допуски ± 5 % и ± 10 %, пусковой ток по 12 В; 6,0/3,0/1,5 Гбит/с
  3. Seagate. Nytro XF1230 SATA SSD Product Manual, 100797573 Rev. H, 2017 — разд. 4.4 и 4.5 — SSD берёт только 5 В; P11 — слаботочный выход активности 0/3,3 В, светодиод только через буфер
  4. Western Digital. Tech Brief: Power Disable Feature, WTB02-EN-US-0918-01, 2018 — P3 как PWDIS по SATA 3.3: уровень 2,1–3,6 В отключает питание электроники накопителя; табл. 4 — пара S2/S3 — вход накопителя, S5/S6 — выход
  5. SATA-IO. Technical Proposal #037: Standard SATA Connector 3.3V Power Pin Assignments, v1.1, 2011 (черновик) — табл. 1 — порядок соединения отдельно для кабеля и объединительной платы; все земли и тройки питания объединены на накопителе; с кабельной розеткой горячее подключение не поддерживается
  6. SATA-IO. Hardware Control Feature Mechanism, SATA30_TPR_D137 v07, 2010 (черновик) — разд. 6.7 — P11: вход запрета поочерёдной раскрутки до установления связи и выход активности после
  7. Intel. ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide, 336521-2.1a, 2023 — табл. 5-10 — разъём питания SATA на блоке питания (Molex 88751): провода и цвета, +3,3 В удалено в SATA 3.2
  8. Amphenol FCI. Serial-ATA Connector, Product Specification GS-12-194 Rev. H, 2017 — номинальный ток 1,5 А на контакт, напряжение до 30 В
