Распиновка RJ-45 (8P8C)
Две стандартные схемы обжима витой пары — T568A и T568B, — назначение контактов в Ethernet на 100 Мбит/с и 1 Гбит/с, питание PoE и ошибки, из-за которых кабель не работает на полной скорости.
Обновлено Редакция GAW
RJ-45 — бытовое название модульного разъёма 8P8C (восемь позиций, восемь контактов), на котором работает проводной Ethernet. Витая пара содержит четыре пары проводов, и порядок их укладки в вилке задают две схемы стандарта TIA-568: T568A и T568B.
Коротко
- T568B: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый — контакты 1–8.
- T568A отличается только тем, что оранжевая и зелёная пары поменялись местами.
- 100 Мбит/с используют две пары: контакты 1–2 и 3–6. 1 Гбит/с — все четыре пары.
- Длина канала — до 100 м, включая коммутационные шнуры.
- PoE передаёт до 71,3 Вт мощности потребителю (802.3bt) по тем же проводам.

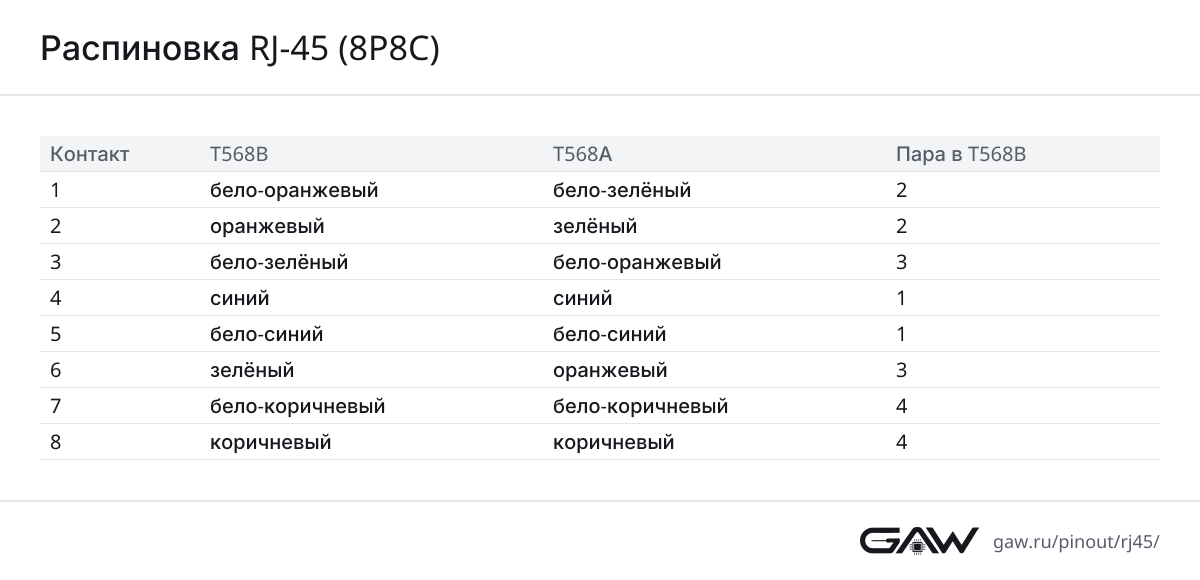

Цвета проводов: T568A и T568B
Чтобы найти контакт 1, держите вилку защёлкой вниз, контактами вверх, а торцом с контактами от себя — так её вставляют в обжимной инструмент. Тогда контакт 1 крайний слева. В гнезде, если смотреть в него прорезью для защёлки вниз, контакт 1 тоже слева.
| Контакт | T568B | T568A | Пара в T568B |
|---|---|---|---|
| 1 | бело-оранжевый | бело-зелёный | 2 |
| 2 | оранжевый | зелёный | 2 |
| 3 | бело-зелёный | бело-оранжевый | 3 |
| 4 | синий | синий | 1 |
| 5 | бело-синий | бело-синий | 1 |
| 6 | зелёный | оранжевый | 3 |
| 7 | бело-коричневый | бело-коричневый | 4 |
| 8 | коричневый | коричневый | 4 |
Обратите внимание на контакты 3 и 6: пара на них разнесена через синюю пару в центре. Это не ошибка, а наследие телефонных разъёмов: центральные контакты 4–5 изначально предназначались для телефонной линии.
Назначение контактов в Ethernet
| Контакт | 10BASE-T и 100BASE-TX (сетевая карта) | 1000BASE-T |
|---|---|---|
| 1 | TX+ — передача | BI_DA+ |
| 2 | TX− — передача | BI_DA− |
| 3 | RX+ — приём | BI_DB+ |
| 4 | не используется | BI_DC+ |
| 5 | не используется | BI_DC− |
| 6 | RX− — приём | BI_DB− |
| 7 | не используется | BI_DD+ |
| 8 | не используется | BI_DD− |
В 10BASE-T и 100BASE-TX сетевая карта передаёт по паре 1–2 и принимает по паре 3–6, а у коммутатора назначение обратное: его порт рассчитан на прямой кабель. В 1000BASE-T все четыре пары работают одновременно в обе стороны (BI — bidirectional), поэтому для гигабита нужны все восемь проводов.
Прямой и перекрёстный кабель
- Прямой — оба конца обжаты по одной схеме: T568B — T568B или T568A — T568A. Таким кабелем соединяют компьютер с коммутатором, роутером и почти всё остальное.
- Перекрёстный — один конец T568A, другой T568B: пары 1–2 и 3–6 меняются местами. Раньше так соединяли два компьютера или два коммутатора напрямую. Сейчас оборудование поддерживает Auto MDI-X и само переключает приём и передачу, поэтому перекрёстный кабель почти не нужен.
Как обжать кабель
- Снимите внешнюю оболочку на 25–30 мм, не повредив изоляцию жил.
- Раскрутите пары и разложите провода по выбранной схеме, выпрямите их.
- Обрежьте провода ровно, оставив около 12–13 мм, чтобы оболочка зашла под фиксатор вилки.
- Вставьте провода до упора в торец вилки, защёлкой вниз, и проверьте порядок цветов на просвет.
- Обожмите вилку инструментом и прозвоните кабель тестером: все восемь жил должны проходить по порядку.
Питание по витой паре (PoE)
Стандарт IEEE 802.3 позволяет передавать по витой паре и данные, и питание. Источник (PSE) сначала проверяет, что на другом конце подключено совместимое устройство (PD), и только потом подаёт напряжение около 48 В.
| Стандарт | Тип | Мощность источника | Мощность у потребителя | Пары |
|---|---|---|---|---|
| 802.3af | 1 | 15,4 Вт | 12,95 Вт | 2 |
| 802.3at | 2 | 30 Вт | 25,5 Вт | 2 |
| 802.3bt | 3 | 60 Вт | 51 Вт | 4 |
| 802.3bt | 4 | 90 Вт | 71,3 Вт | 4 |
При питании по двум парам используется вариант A — пары 1–2 и 3–6 вместе с данными — или вариант B — свободные пары 4–5 и 7–8. Потребитель обязан принимать питание в обоих вариантах и при любой полярности, поэтому на его входе стоят диодные мосты. Пассивный PoE, который подаёт напряжение без проверки, со стандартом несовместим и может повредить сетевую карту, не рассчитанную на питание.
Длина и категория кабеля
Канал Ethernet по витой паре рассчитан на 100 м — например, 90 м стационарной проводки и до 10 м коммутационных шнуров. Для 100 Мбит/с и 1 Гбит/с достаточно кабеля категории 5e, для 10 Гбит/с нужна категория 6 (до 55 м) или 6A (до 100 м).
Типичные ошибки
- Разбитая пара. Провода разложены по цветам «как удобнее» или подряд по парам: 1–2, 3–4, 5–6, 7–8. Электрически цепи прозваниваются, но провода одной сигнальной пары оказываются в разных витых парах. На короткой линии такой кабель иногда работает, на длинной даёт ошибки и падение скорости.
- Концы обжаты по разным схемам. Получается перекрёстный кабель. С Auto MDI-X он работает, но при дальнейшем удлинении или ремонте путаница гарантирована.
- Перебита одна жила из пар 4–5 или 7–8. Сетевая карта согласует 100 Мбит/с вместо 1 Гбит/с.
- Оболочка не зашла под фиксатор. Кабель держится только на тонких жилах и со временем перетирается у вилки.
Другие интерфейсы для связи устройств — RS-485, CAN, UART — описаны в разделе «Интерфейсы».
Частые вопросы
Чем T568A отличается от T568B?
Только местами оранжевой и зелёной пар: в T568B оранжевая пара на контактах 1–2, зелёная на 3–6, в T568A — наоборот. Электрически схемы равноценны. Важно, чтобы оба конца кабеля были обжаты по одной схеме: тогда получается прямой кабель.
Какие контакты используются в Ethernet 100 Мбит/с?
Только две пары: контакты 1–2 и 3–6. Сетевая карта передаёт по 1–2 и принимает по 3–6, коммутатор — наоборот. Пары 4–5 и 7–8 в 100BASE-TX не используются, но для гигабитного Ethernet нужны все четыре пары.
Нужен ли перекрёстный кабель для соединения двух компьютеров?
Почти всегда нет: современные сетевые карты и коммутаторы поддерживают Auto MDI-X и сами меняют местами приём и передачу. Перекрёстный кабель (один конец T568A, другой T568B) нужен только для старого оборудования без этой функции.
Почему кабель работает на 100 Мбит/с, но не на 1 Гбит/с?
Гигабитному Ethernet нужны все четыре пары, а 100 Мбит/с — только две. Если перебит или плохо обжат провод из пары 4–5 или 7–8, сетевая карта согласует скорость 100 Мбит/с. Проверьте кабель тестером: должны прозваниваться все восемь жил по порядку.
Можно ли подавать питание по витой паре?
Да, это PoE. По стандарту источник сначала проверяет, что на другом конце устройство с поддержкой PoE, и только тогда подаёт 44–57 В. Мощность у потребителя — до 12,95 Вт (802.3af), 25,5 Вт (802.3at) и до 71,3 Вт (802.3bt). Пассивный PoE без проверки подаёт напряжение сразу и может повредить обычную сетевую карту.
Источники
- ANSI/TIA-568.2-D. Balanced Twisted-Pair Telecommunications Cabling and Components Standard — схемы разводки T568A и T568B, категории кабеля, длина канала 100 м
- IEEE 802.3-2022. IEEE Standard for Ethernet — раздел 25 — 100BASE-TX (пары 1–2 и 3–6), раздел 40 — 1000BASE-T (четыре пары), раздел 33 — PoE
- IEEE 802.3bt-2018. Physical Layer and Management Parameters for Power over Ethernet over 4 pairs — типы 3 и 4: до 60 и 90 Вт на выходе источника
- Ethernet Alliance. Overview of 802.3bt — Power over Ethernet Standard — мощности типов 1–4 у источника и потребителя
