Распиновка NE555 и NE556
Назначение всех восьми выводов таймера NE555 и четырнадцати выводов сдвоенного NE556, пороги срабатывания и типовое подключение каждого вывода.
Обновлено Редакция GAW
NE555 — самый известный аналоговый таймер: генератор импульсов, одновибратор, ШИМ и задержка на одной микросхеме. Корпуса DIP-8 и SOIC-8 имеют одинаковую распиновку; в сдвоенном NE556 два таймера в корпусе DIP-14 или SOIC-14.

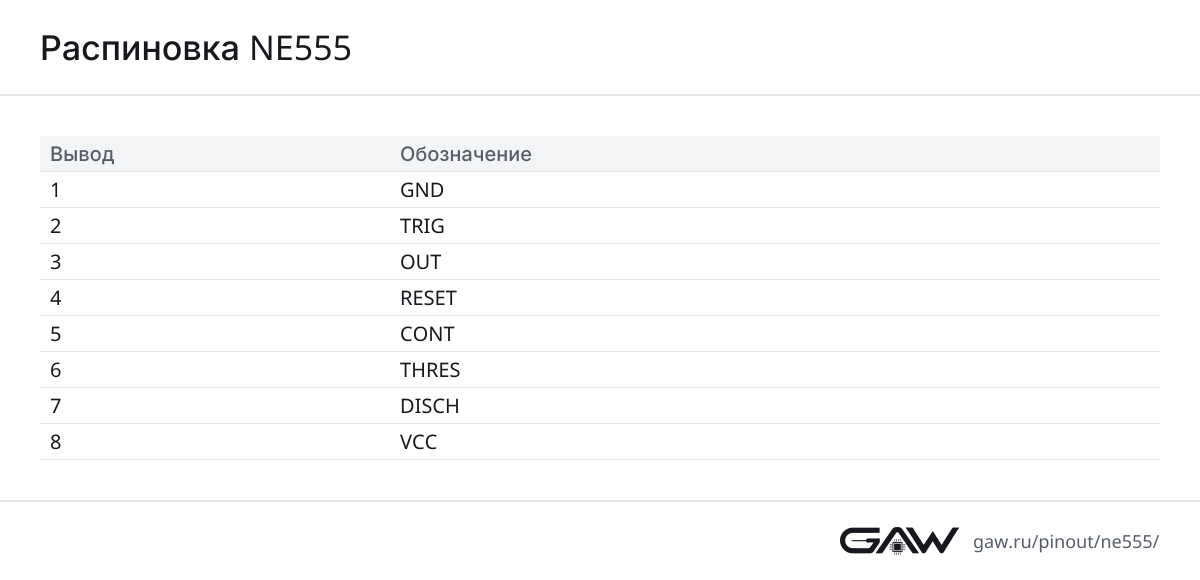

Распиновка NE555
| Вывод | Обозначение | Назначение |
|---|---|---|
| 1 | GND | Общий провод |
| 2 | TRIG | Запуск: напряжение ниже 1/3 питания (половины напряжения на CONT) устанавливает выход в высокий уровень и закрывает разрядный транзистор |
| 3 | OUT | Выход: отдаёт и принимает ток до 200 мА |
| 4 | RESET | Сброс, активный низкий уровень: ниже 0,3–1 В выход и DISCH переходят в низкое состояние. Если сброс не нужен — на плюс питания |
| 5 | CONT | Управляющее напряжение: точка внутреннего делителя на уровне 2/3 питания. Обычно — конденсатор 10 нФ на общий провод |
| 6 | THRES | Порог: напряжение выше напряжения на CONT (2/3 питания) переводит выход в низкий уровень и открывает разрядный транзистор |
| 7 | DISCH | Разряд: открытый коллектор, замыкает времязадающий конденсатор на общий провод |
| 8 | VCC | Питание: 4,5–16 В у NE555 |
Как работают выводы вместе
Внутри таймера — делитель из трёх равных резисторов, два компаратора и триггер. Компаратор на выводе 2 сравнивает напряжение с 1/3 питания и запускает выдержку времени, компаратор на выводе 6 сравнивает с 2/3 питания и заканчивает её. В генераторе выводы 2 и 6 соединены и подключены к времязадающему конденсатору: он заряжается до 2/3 питания через резисторы и разряжается до 1/3 через вывод 7. Частоту и скважность такой схемы считает калькулятор NE555.
Уровни на выводах 2 и 6 пропорциональны питанию, поэтому период генератора почти не зависит от напряжения питания — это главное достоинство схемы.
Распиновка NE556
| Вывод | Первый таймер | Вывод | Второй таймер |
|---|---|---|---|
| 1 | DISCH | 13 | DISCH |
| 2 | THRES | 12 | THRES |
| 3 | CONT | 11 | CONT |
| 4 | RESET | 10 | RESET |
| 5 | OUT | 9 | OUT |
| 6 | TRIG | 8 | TRIG |
Выводы 7 (GND) и 14 (VCC) общие для обоих таймеров. Выход NE556 по даташиту TI отдаёт и принимает ток до 150 мА.
Типичные ошибки
- Вывод 4 оставлен свободным. Сброс срабатывает от наводок, генератор останавливается или выдаёт сбои. Подключайте RESET к питанию.
- Нет конденсатора на выводе 5. Помехи по питанию попадают на пороги компараторов, частота «дрожит».
- Нет блокировочного конденсатора на питании. Биполярный NE555 потребляет короткие импульсы тока в момент переключения выхода; керамический конденсатор 100 нФ у выводов 8 и 1 обязателен, при нагрузке на выход — ещё и электролитический.
- Перепутан вид корпуса. Распиновки в даташитах нарисованы сверху; при разводке со стороны пайки левая и правая стороны меняются местами.
Частые вопросы
Какая распиновка у NE555?
1 — GND (общий), 2 — TRIG (запуск), 3 — OUT (выход), 4 — RESET (сброс), 5 — CONT (управляющее напряжение), 6 — THRES (порог), 7 — DISCH (разряд), 8 — VCC (питание). Нумерация одинакова для корпусов DIP-8 и SOIC-8: вывод 1 — у метки на корпусе, дальше против часовой стрелки.
Что делать с выводом 4 RESET, если сброс не нужен?
Подключить к плюсу питания. Сброс активен низким уровнем: при напряжении ниже 0,3–1 В выход и вывод разряда переходят в низкое состояние. Оставлять вывод свободным нельзя: наводки могут случайно сбрасывать таймер.
Зачем конденсатор на выводе 5 CONT?
На выводе 5 — точка внутреннего делителя на уровне 2/3 питания, от которой зависят оба порога. Конденсатор 10 нФ на общий провод отфильтровывает помехи с этой точки. Если подать на вывод 5 внешнее напряжение, пороги сдвинутся: так строят генераторы, управляемые напряжением.
Чем распиновка NE556 отличается от двух NE555?
В NE556 два таймера с общими выводами питания: вывод 7 — общий провод, 14 — питание. Выводы первого таймера — 1–6, второго — 8–13, причём порядок у них зеркальный, поэтому прямой замены двух NE555 на один NE556 по разводке нет.
Источники
- Texas Instruments. xx555 Precision Timers (NA555, NE555, SA555, SE555), SLFS022 — назначение выводов, напряжение питания 4,5–16 В, ток выхода до 200 мА, порог сброса 0,3–1 В
- Texas Instruments. NA556, NE556, SA556, SE556 Dual Precision Timers, SLFS023 — распиновка DIP-14 и SOIC-14, ток выхода до 150 мА
