Распиновка разъёмов блока питания ATX
Назначение контактов и цвета проводов всех разъёмов компьютерного блока питания — главного 24-контактного, питания процессора, видеокарты, SATA и Molex — по руководству Intel для блоков питания ATX. Плюс — как включить блок питания без материнской платы и чем отличаются разъёмы PCIe в ATX 3.0.
Обновлено Редакция GAW
Все цифры и цвета ниже — из руководства Intel для блоков питания ATX (ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide, документ 336521, редакция 2.1a) и сверены с предыдущей редакцией 336521-002. Цвета проводов — рекомендованные: на старых или нестандартных блоках питания они могут отличаться, поэтому перед переделкой проверьте напряжения вольтметром.
Главный разъём, 24 контакта
Корпус — Molex Mini-Fit Jr. 39-01-2240, контакты Molex 44476-1112 (HCS). Провода — 18 AWG, кроме контакта 13, где провод +3,3 В объединён с проводом обратной связи 22 AWG.
| Контакт | Сигнал | Цвет | Контакт | Сигнал | Цвет |
|---|---|---|---|---|---|
| 1 | +3,3 В | оранжевый | 13 | +3,3 В и обратная связь +3,3 В | оранжевый и коричневый |
| 2 | +3,3 В | оранжевый | 14 | −12 В | синий |
| 3 | общий | чёрный | 15 | общий | чёрный |
| 4 | +5 В | красный | 16 | PS_ON# | зелёный |
| 5 | общий | чёрный | 17 | общий | чёрный |
| 6 | +5 В | красный | 18 | общий | чёрный |
| 7 | общий | чёрный | 19 | общий | чёрный |
| 8 | PWR_OK | серый | 20 | не подключён | — |
| 9 | +5VSB | фиолетовый | 21 | +5 В | красный |
| 10 | +12 В | жёлтый | 22 | +5 В | красный |
| 11 | +12 В | жёлтый | 23 | +5 В | красный |
| 12 | +3,3 В | оранжевый | 24 | общий | чёрный |
Служебные сигналы: PS_ON# — вход включения блока питания, активный низкий уровень; PWR_OK — выход «питание в норме» для материнской платы; +5VSB — дежурное питание, которое есть, пока блок подключён к сети, даже в выключенном состоянии.
Питание процессора: 4 и 8 контактов
Корпус Molex 0039012040, контакты Molex 44476-1112, провода 18 AWG.
| Разъём | Общий (чёрный) | +12 В (жёлтый) |
|---|---|---|
| 4 контакта, 2×2 (табл. 5-8) | 1, 2 | 3, 4 |
| 8 контактов, 2×4 (табл. 5-9) | 1, 2, 3, 4 | 5, 6, 7, 8 |
Питание видеокарты PCIe: 6 и 8 контактов
| Контакт | 6 контактов, 2×3, до 75 Вт (табл. 5-4) | 8 контактов, 2×4, до 150 Вт (табл. 5-5) |
|---|---|---|
| 1 | +12 В (жёлтый) | +12 В (жёлтый) |
| 2 | +12 В (жёлтый) | +12 В (жёлтый) |
| 3 | +12 В (жёлтый) | +12 В (жёлтый) |
| 4 | общий (чёрный) | SENSE1 (чёрный) |
| 5 | Sense (чёрный) | общий (чёрный) |
| 6 | общий (чёрный) | SENSE0 (чёрный) |
| 7 | — | общий (чёрный) |
| 8 | — | общий (чёрный) |
По сигналам Sense видеокарта узнаёт, какой разъём в неё вставлен (табл. 5-6): оба Sense на земле — подключён 2×4, можно брать до 150 Вт; SENSE0 на земле, SENSE1 свободен — подключён 2×3, до 75 Вт; оба свободны — дополнительного питания нет. В предыдущей редакции руководства (336521-002) эти контакты были обычными общими. Допустимый ток — 8,0 А на контакт у 2×3 и 7,0 А у 2×4 при нагреве на 30 °C. Для мощных видеокарт ATX 3.0 добавляет разъём 12V-2x6 — до 600 Вт, 9,2 А на силовой контакт.
Периферийный разъём (Molex) и SATA
Периферийный разъём (корпус AMP 1-480424-0 или Molex 15-24-4048): 1 — +12 В (жёлтый), 2 и 3 — общий (чёрные), 4 — +5 В (красный), провода 18 AWG.
Разъём питания SATA (сборка Molex 88751): провод 1 — +12 В (жёлтый), 2 — общий (чёрный), 3 — +5 В (красный), 4 — общий (чёрный), 5 — +3,3 В (оранжевый). По примечаниям Intel номера проводов не совпадают с номерами контактов разъёма, а +3,3 В удалено из спецификации SATA 3.2, но провод рекомендуется оставлять для совместимости.
Безопасность
Блок питания рассчитан на большие токи, и замыкание +12 В на общий провод в разъёме или переходнике может расплавить провода. Внутрь корпуса блока питания не лезьте: там цепи сетевого напряжения. Сечение проводов для своих переходников подберите по току в калькуляторе сечения провода.

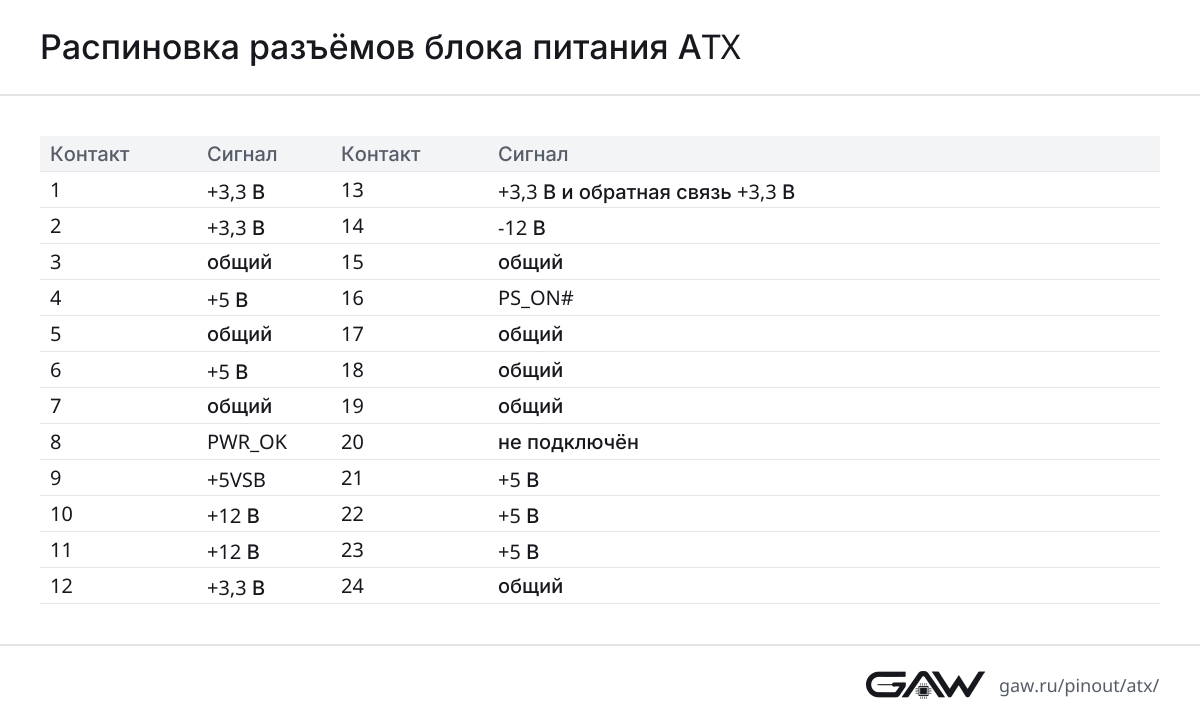

Таблица контактов одной картинкой для печати и документации: Распиновка разъёмов блока питания ATX (PNG, 1200×724).
Частые вопросы
Как распаян 24-контактный разъём ATX?
По табл. 5-1 Intel: 1, 2, 12 — +3,3 В (оранжевые), 4, 6, 21, 22, 23 — +5 В (красные), 10, 11 — +12 В (жёлтые), 14 — −12 В (синий), 9 — +5VSB (фиолетовый), 8 — PWR_OK (серый), 16 — PS_ON# (зелёный), 3, 5, 7, 15, 17, 18, 19, 24 — общий (чёрные), 13 — +3,3 В с проводом обратной связи (оранжевый и коричневый), 20 — не подключён.
Как включить блок питания ATX без материнской платы?
Блок включается, когда сигнал PS_ON# (контакт 16, зелёный провод) прижат к общему проводу — по руководству Intel это активный низкий уровень, совместимый с TTL. Поэтому зелёный провод соединяют с любым чёрным, лучше через выключатель: блок питания сам подтягивает PS_ON# к высокому уровню, а свободный вывод означает «выключено». Дежурное +5VSB от PS_ON# не зависит и есть всегда, пока блок подключён к сети.
Чем 8-pin CPU отличается от 8-pin PCIe?
Это разные разъёмы, хотя у обоих восемь контактов. У разъёма процессора (табл. 5-9) контакты 1–4 — общий, 5–8 — +12 В. У разъёма видеокарты PCIe 2×4 (табл. 5-5) +12 В на контактах 1–3, а 4–8 — общий и сигналы Sense. Поэтому разъём процессора в гнездо видеокарты и наоборот вставлять нельзя: +12 В окажется на контактах общего провода.
Какие провода в разъёме SATA питания?
Пять проводов: жёлтый +12 В, красный +5 В, оранжевый +3,3 В и два чёрных общих. Intel отмечает, что +3,3 В удалено из спецификации SATA 3.2, но провод рекомендуется оставлять для совместимости, а номера проводов не совпадают с номерами контактов разъёма один к одному.
Источники
- Intel. ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide, ID 336521, ред. 2.1a (11/01/2023) — разд. DC Connectors: табл. 5-1 — главный разъём, 5-2 — периферийный, 5-4 и 5-5 — PCIe 2×3 и 2×4, 5-6 — декодирование SENSE0/SENSE1, 5-8 и 5-9 — +12 В 4 и 8 контактов, 5-10 — SATA; номера корпусов и контактов Molex
- Intel. Desktop Platform Form Factors Power Supply Design Guide, 336521-002 — предыдущая редакция: табл. 4-1…4-8 на с. 34–37 с теми же назначениями контактов и цветами (сверка), PCIe без сигналов Sense
