STM32F091VC в корпусе UFBGA100: распиновка

STM32F091VC — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 88 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
256 КБ
ОЗУ
32 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
88
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F091VC в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: TIM3_CH1, TSC_G7_IO2PE3PE1 — шарик A2: TIM17_CH1PE1PB8 — шарик A3: CAN_RX, CEC, I2C1_SCL, TIM16_CH1, TSC_SYNCPB8PF11BOOT0 — шарик A4PF11PD7 — шарик A5: USART2_CKPD7PD5 — шарик A6: USART2_TXPD5PB4 — шарик A7: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART5_RXPB4PB3 — шарик A8: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO1, USART5_TXPB3PA15 — шарик A9: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTSPA15PA14 — шарик A10: SYS_SWCLK, USART2_TXPA14PA13 — шарик A11: IR_OUT, SYS_SWDIOPA13PA12 — шарик A12: CAN_TX, COMP2_OUT, I2C2_SDA, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTSPA12PE4 — шарик B1: TIM3_CH2, TSC_G7_IO3PE4PE2 — шарик B2: TIM3_ETR, TSC_G7_IO1PE2PB9 — шарик B3: CAN_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1PB9PB7 — шарик B4: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX, USART4_CTSPB7PB6 — шарик B5: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TXPB6PD6 — шарик B6: USART2_RXPD6PD4 — шарик B7: I2S2_SD, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD3 — шарик B8: I2S2_MCK, SPI2_MISO, USART2_CTSPD3PD1 — шарик B9: CAN_TX, I2S2_CK, SPI2_SCKPD1PC12 — шарик B10: USART3_CK, USART4_CK, USART5_TXPC12PC10 — шарик B11: USART3_TX, USART4_TXPC10PA11 — шарик B12: CAN_RX, COMP1_OUT, I2C2_SCL, TIM1_CH4, TSC_G4_IO3, USART1_CTSPA11PC13 — шарик C1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PE5 — шарик C2: TIM3_CH3, TSC_G7_IO4PE5PE0 — шарик C3: TIM16_CH1PE0VDD — шарик C4VDDPB5 — шарик C5: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH2, USART5_CK, USART5_DE, USART5_RTSPB5PD2 — шарик C8: TIM3_ETR, USART3_DE, USART3_RTS, USART5_RXPD2PD0 — шарик C9: CAN_RX, I2S2_WS, SPI2_NSSPD0PC11 — шарик C10: USART3_RX, USART4_RXPC11PF6 — шарик C11PF6PA10 — шарик C12: I2C1_SDA, TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RXPA10PC14OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: RTC_TAMP3, SYS_WKUP3, TIM3_CH4PE6VSS — шарик D3VSSPA9 — шарик D10: DAC_EXTI9, I2C1_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G4_IO1, USART1_TXPA9PA8 — шарик D11: CRS_SYNC, RCC_MCO, TIM1_CH1, USART1_CKPA8PC9 — шарик D12: DAC_EXTI9, TIM3_CH4, USART8_RXPC9PC15OSC32_OUT — шарик E1: RCC_OSC32_OUTPC15VBAT — шарик E2VBATNC — шарик E3NCPC8 — шарик E10: TIM3_CH3, USART8_TXPC8PC7 — шарик E11: TIM3_CH2, USART7_RXPC7PC6 — шарик E12: TIM3_CH1, USART7_TXPC6PF0-OSC_IN — шарик F1: CRS_SYNC, I2C1_SDA, RCC_OSC_INPF0PF9 — шарик F2: DAC_EXTI9, TIM15_CH1, USART6_TXPF9VSS — шарик F11VSSVSS — шарик F12VSSPF1-OSC_OUT — шарик G1: I2C1_SCL, RCC_OSC_OUTPF1PF10 — шарик G2: TIM15_CH2, USART6_RXPF10VDDIO2 — шарик G11VDDIO2VDD — шарик G12VDDPC0 — шарик H1: ADC_IN10, USART6_TX, USART7_TXPC0NRST — шарик H2NRSTVDD — шарик H3VDDPD15 — шарик H10: CRS_SYNC, TSC_G8_IO4, USART7_CK, USART7_DE, USART7_RTSPD15PD14 — шарик H11: TSC_G8_IO3, USART8_RXPD14PD13 — шарик H12: TSC_G8_IO2, USART8_TXPD13PF2 — шарик J1: SYS_WKUP8, USART7_CK, USART7_DE, USART7_RTS, USART7_TXPF2PC1 — шарик J2: ADC_IN11, USART6_RX, USART7_RXPC1PC2 — шарик J3: ADC_IN12, I2S2_MCK, SPI2_MISO, USART8_TXPC2PD12 — шарик J10: TSC_G8_IO1, USART3_DE, USART3_RTS, USART8_CK, USART8_DE, USART8_RTSPD12PD11 — шарик J11: USART3_CTSPD11PD10 — шарик J12: USART3_CKPD10VSSA — шарик K1VSSAPC3 — шарик K2: ADC_IN13, I2S2_SD, SPI2_MOSI, USART8_RXPC3PA2 — шарик K3: ADC_IN2, COMP2_INM, COMP2_OUT, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2PA5 — шарик K4: ADC_IN5, CEC, COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2, USART6_RXPA5PC4 — шарик K5: ADC_IN14, USART3_TXPC4PD9 — шарик K8: DAC_EXTI9, USART3_RXPD9PD8 — шарик K9: USART3_TXPD8PB15 — шарик K10: I2S2_SD, RTC_REFIN, SPI2_MOSI, SYS_WKUP7, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PB14 — шарик K11: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTSPB14PB13 — шарик K12: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTSPB13PF3 — шарик L1: USART6_CK, USART6_DE, USART6_RTS, USART7_RXPF3PA0 — шарик L2: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TXPA0PA3 — шарик L3: ADC_IN3, COMP2_INP, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3PA6 — шарик L4: ADC_IN6, COMP1_OUT, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3, USART3_CTSPA6PC5 — шарик L5: ADC_IN15, SYS_WKUP5, TSC_G3_IO1, USART3_RXPC5PB2 — шарик L6: TSC_G3_IO4PB2PE8 — шарик L7: TIM1_CH1N, USART4_TXPE8PE10 — шарик L8: TIM1_CH2N, USART5_TXPE10PE12 — шарик L9: I2S1_WS, SPI1_NSS, TIM1_CH3NPE12PB10 — шарик L10: CEC, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB11 — шарик L11: I2C2_SDA, TIM2_CH4, TSC_G6_IO1, USART3_RXPB11PB12 — шарик L12: I2S2_WS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G6_IO2, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC_IN1, COMP1_INP, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RXPA1PA4 — шарик M3: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CK, USART6_TXPA4PA7 — шарик M4: ADC_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO4PA7PB0 — шарик M5: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2, USART3_CKPB0PB1 — шарик M6: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3, USART3_DE, USART3_RTSPB1PE7 — шарик M7: TIM1_ETR, USART5_CK, USART5_DE, USART5_RTSPE7PE9 — шарик M8: DAC_EXTI9, TIM1_CH1, USART4_RXPE9PE11 — шарик M9: TIM1_CH2, USART5_RXPE11PE13 — шарик M10: I2S1_CK, SPI1_SCK, TIM1_CH3PE13PE14 — шарик M11: I2S1_MCK, SPI1_MISO, TIM1_CH4PE14PE15 — шарик M12: I2S1_SD, SPI1_MOSI, TIM1_BKINPE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

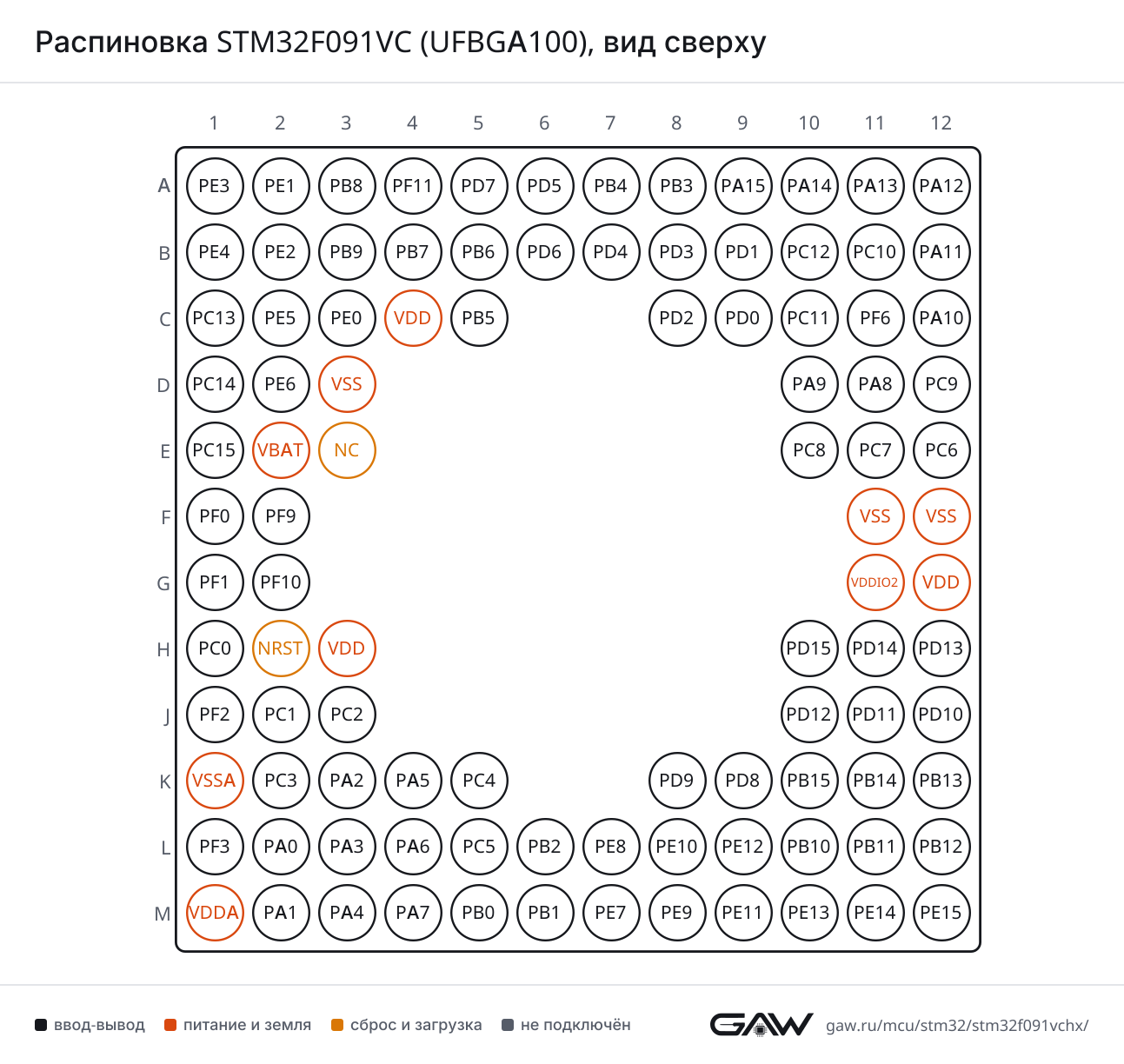

Распиновка STM32F091VC (UFBGA100), вид сверхуРаспиновка UFBGA100 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D11, AF1)
CTSPA11 (B12, AF1)
DEPA12 (A12, AF1)
RTSPA12 (A12, AF1)
RXPB7 (B4, AF0), PA10 (C12, AF1)
TXPB6 (B5, AF0), PA9 (D10, AF1)
USART2CKPD7 (A5, AF0), PA4 (M3, AF1)
CTSPD3 (B8, AF0), PA0 (L2, AF1)
DEPD4 (B7, AF0), PA1 (M2, AF1)
RTSPD4 (B7, AF0), PA1 (M2, AF1)
RXPA15 (A9, AF1), PD6 (B6, AF0), PA3 (L3, AF1)
TXPD5 (A6, AF0), PA14 (A10, AF1), PA2 (K3, AF1)
USART3CKPC12 (B10, AF1), PD10 (J12, AF0), PB12 (L12, AF4), PB0 (M5, AF4)
CTSPD11 (J11, AF0), PB13 (K12, AF4), PA6 (L4, AF4)
DEPD2 (C8, AF1), PD12 (J10, AF0), PB14 (K11, AF4), PB1 (M6, AF4)
RTSPD2 (C8, AF1), PD12 (J10, AF0), PB14 (K11, AF4), PB1 (M6, AF4)
RXPC11 (C10, AF1), PD9 (K8, AF0), PC5 (L5, AF1), PB11 (L11, AF4)
TXPC10 (B11, AF1), PC4 (K5, AF1), PD8 (K9, AF0), PB10 (L10, AF4)
USART4CKPC12 (B10, AF0)
CTSPB7 (B4, AF4)
DEPA15 (A9, AF4)
RTSPA15 (A9, AF4)
RXPC11 (C10, AF0), PA1 (M2, AF4), PE9 (M8, AF1)
TXPC10 (B11, AF0), PA0 (L2, AF4), PE8 (L7, AF1)
USART5CKPB5 (C5, AF4), PE7 (M7, AF1)
DEPB5 (C5, AF4), PE7 (M7, AF1)
RTSPB5 (C5, AF4), PE7 (M7, AF1)
RXPB4 (A7, AF4), PD2 (C8, AF2), PE11 (M9, AF1)
TXPB3 (A8, AF4), PC12 (B10, AF2), PE10 (L8, AF1)
USART6CKPF3 (L1, AF2)
DEPF3 (L1)
RTSPF3 (L1, AF2)
RXPF10 (G2, AF1), PC1 (J2, AF2), PA5 (K4, AF5)
TXPF9 (F2, AF1), PC0 (H1, AF2), PA4 (M3, AF5)
USART7CKPD15 (H10, AF2), PF2 (J1, AF2)
DEPD15 (H10), PF2 (J1)
RTSPD15 (H10, AF2), PF2 (J1, AF2)
RXPC7 (E11, AF1), PC1 (J2, AF1), PF3 (L1, AF1)
TXPC6 (E12, AF1), PC0 (H1, AF1), PF2 (J1, AF1)
USART8CKPD12 (J10, AF2)
DEPD12 (J10)
RTSPD12 (J10, AF2)
RXPC9 (D12, AF1), PD14 (H11, AF0), PC3 (K2, AF2)
TXPC8 (E10, AF1), PD13 (H12, AF0), PC2 (J3, AF2)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, AF0), PA6 (L4, AF0), PE14 (M11, AF1)
MOSIPB5 (C5, AF0), PA7 (M4, AF0), PE15 (M12, AF1)
NSSPA15 (A9, AF0), PE12 (L9, AF1), PA4 (M3, AF0)
SCKPB3 (A8, AF0), PA5 (K4, AF0), PE13 (M10, AF1)
SPI2MISOPD3 (B8, AF1), PC2 (J3, AF1), PB14 (K11, AF0)
MOSIPD4 (B7, AF1), PC3 (K2, AF1), PB15 (K10, AF0)
NSSPB9 (B3, AF5), PD0 (C9, AF1), PB12 (L12, AF0)
SCKPD1 (B9, AF1), PB13 (K12, AF0), PB10 (L10, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3 (A8, AF0), PA5 (K4, AF0), PE13 (M10, AF1)
MCKPB4 (A7, AF0), PA6 (L4, AF0), PE14 (M11, AF1)
SDPB5 (C5, AF0), PA7 (M4, AF0), PE15 (M12, AF1)
WSPA15 (A9, AF0), PE12 (L9, AF1), PA4 (M3, AF0)
I2S2CKPD1 (B9, AF1), PB13 (K12, AF0), PB10 (L10, AF5)
MCKPD3 (B8, AF1), PC2 (J3, AF1), PB14 (K11, AF0)
SDPD4 (B7, AF1), PC3 (K2, AF1), PB15 (K10, AF0)
WSPB9 (B3, AF5), PD0 (C9, AF1), PB12 (L12, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF1), PB6 (B5, AF1), PA9 (D10, AF4), PF1-OSC_OUT (G1, AF1)
SDAPB9 (B3, AF1), PB7 (B4, AF1), PA10 (C12, AF4), PF0-OSC_IN (F1, AF1)
SMBAPB5 (C5, AF3)
I2C2SCLPA11 (B12, AF5), PB13 (K12, AF5), PB10 (L10, AF1)
SDAPA12 (A12, AF5), PB14 (K11, AF5), PB11 (L11, AF1)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPB8 (A3, AF4), PA11 (B12, AF4), PD0 (C9, AF0)
TXPA12 (A12, AF4), PB9 (B3, AF4), PD1 (B9, AF0)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (A3, AF0), PA5 (K4, AF1), PB10 (L10, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (L2)
IN1PA1 (M2)
IN2PA2 (K3)
IN3PA3 (L3)
IN4PA4 (M3)
IN5PA5 (K4)
IN6PA6 (L4)
IN7PA7 (M4)
IN8PB0 (M5)
IN9PB1 (M6)
IN10PC0 (H1)
IN11PC1 (J2)
IN12PC2 (J3)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B3), PA9 (D10), PC9 (D12), PF9 (F2), PD9 (K8), PE9 (M8)
OUT1PA4 (M3)
OUT2PA5 (K4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (K4), PA0 (L2), PA4 (M3)
INPPA1 (M2)
OUTPA11 (B12, AF7), PA0 (L2, AF7), PA6 (L4, AF7)
COMP2INMPA2 (K3), PA5 (K4), PA4 (M3)
INPPA3 (L3)
OUTPA12 (A12, AF7), PA2 (K3, AF7), PA7 (M4, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L4, AF2), PB12 (L12, AF2), PE15 (M12, AF0)
CH1PA8 (D11, AF2), PE9 (M8, AF0)
CH1NPB13 (K12, AF2), PE8 (L7, AF0), PA7 (M4, AF2)
CH2PA9 (D10, AF2), PE11 (M9, AF0)
CH2NPB14 (K11, AF2), PE10 (L8, AF0), PB0 (M5, AF2)
CH3PA10 (C12, AF2), PE13 (M10, AF0)
CH3NPB15 (K10, AF2), PE12 (L9, AF0), PB1 (M6, AF2)
CH4PA11 (B12, AF2), PE14 (M11, AF0)
ETRPA12 (A12, AF2), PE7 (M7, AF0)
TIM2CH1PA15 (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF2)
CH2PB3 (A8, AF2), PA1 (M2, AF2)
CH3PA2 (K3, AF2), PB10 (L10, AF2)
CH4PA3 (L3, AF2), PB11 (L11, AF2)
ETRPA15 (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF2)
TIM3CH1PE3 (A1, AF0), PB4 (A7, AF1), PC6 (E12, AF0), PA6 (L4, AF1)
CH2PE4 (B1, AF0), PB5 (C5, AF1), PC7 (E11, AF0), PA7 (M4, AF1)
CH3PE5 (C2, AF0), PC8 (E10, AF0), PB0 (M5, AF1)
CH4PE6 (D2, AF0), PC9 (D12, AF0), PB1 (M6, AF1)
ETRPE2 (B2, AF0), PD2 (C8, AF0)
TIM14CH1PA4 (M3, AF4), PA7 (M4, AF4), PB1 (M6, AF0)
TIM15BKINPA9 (D10, AF0), PB12 (L12, AF5)
CH1PF9 (F2, AF0), PA2 (K3, AF0), PB14 (K11, AF1)
CH1NPB15 (K10, AF3), PA1 (M2, AF5)
CH2PF10 (G2, AF0), PB15 (K10, AF1), PA3 (L3, AF0)
TIM16BKINPB5 (C5, AF2)
CH1PB8 (A3, AF2), PE0 (C3, AF0), PA6 (L4, AF5)
CH1NPB6 (B5, AF2)
TIM17BKINPB4 (A7, AF5), PA10 (C12, AF0)
CH1PE1 (A2, AF0), PB9 (B3, AF2), PA7 (M4, AF5)
CH1NPB7 (B4, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C1)
OUT_CALIBPC13 (C1)
REFINPB15 (K10)
TSPC13 (C1)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (L2, AF3)
G1_IO2PA1 (M2, AF3)
G1_IO3PA2 (K3, AF3)
G1_IO4PA3 (L3, AF3)
G2_IO1PA4 (M3, AF3)
G2_IO2PA5 (K4, AF3)
G2_IO3PA6 (L4, AF3)
G2_IO4PA7 (M4, AF3)
G3_IO1PC5 (L5, AF0)
G3_IO2PB0 (M5, AF3)
G3_IO3PB1 (M6, AF3)
G3_IO4PB2 (L6, AF3)
G4_IO1PA9 (D10, AF3)
G4_IO2PA10 (C12, AF3)
G4_IO3PA11 (B12, AF3)
G4_IO4PA12 (A12, AF3)
G5_IO1PB3 (A8, AF3)
G5_IO2PB4 (A7, AF3)
G5_IO3PB6 (B5, AF3)
G5_IO4PB7 (B4, AF3)
G6_IO1PB11 (L11, AF3)
G6_IO2PB12 (L12, AF3)
G6_IO3PB13 (K12, AF3)
G6_IO4PB14 (K11, AF3)
G7_IO1PE2 (B2, AF1)
G7_IO2PE3 (A1, AF1)
G7_IO3PE4 (B1, AF1)
G7_IO4PE5 (C2, AF1)
G8_IO1PD12 (J10, AF1)
G8_IO2PD13 (H12, AF1)
G8_IO3PD14 (H11, AF1)
G8_IO4PD15 (H10, AF1)
SYNCPB8 (A3, AF3), PB10 (L10, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (A10, AF0)
SWDIOPA13 (A11, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA9 (D10, AF5), PA8 (D11, AF0)
OSC_INPF0-OSC_IN (F1)
OSC_OUTPF1-OSC_OUT (G1)
OSC32_INPC14OSC32_IN (D1)
OSC32_OUTPC15OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C1)
RTC_TAMP2PA0 (L2)
RTC_TAMP3PE6 (D2)
SYS_WKUP1PA0 (L2)
SYS_WKUP2PC13 (C1)
SYS_WKUP3PE6 (D2)
SYS_WKUP4PA2 (K3)
SYS_WKUP5PC5 (L5)
SYS_WKUP6PB5 (C5)
SYS_WKUP7PB15 (K10)
SYS_WKUP8PF2 (J1)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводTIM3_CH1 (AF0), TSC_G7_IO2 (AF1)
A2PE1ввод-выводTIM17_CH1 (AF0)
A3PB8ввод-выводCAN_RX (AF4), CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
A4PF11BOOT0ввод-вывод—
A5PD7ввод-выводUSART2_CK (AF0)
A6PD5ввод-выводUSART2_TX (AF0)
A7PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3), USART5_RX (AF4)
A8PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3), USART5_TX (AF4)
A9PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4)
A10PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
A11PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0)
A12PA12ввод-выводCAN_TX (AF4), COMP2_OUT (AF7), I2C2_SDA (AF5), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1)
B1PE4ввод-выводTIM3_CH2 (AF0), TSC_G7_IO3 (AF1)
B2PE2ввод-выводTIM3_ETR (AF0), TSC_G7_IO1 (AF1)
B3PB9ввод-выводCAN_TX (AF4), DAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
B4PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4)
B5PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
B6PD6ввод-выводUSART2_RX (AF0)
B7PD4ввод-выводI2S2_SD (AF1), SPI2_MOSI (AF1), USART2_DE (AF0), USART2_RTS (AF0)
B8PD3ввод-выводI2S2_MCK (AF1), SPI2_MISO (AF1), USART2_CTS (AF0)
B9PD1ввод-выводCAN_TX (AF0), I2S2_CK (AF1), SPI2_SCK (AF1)
B10PC12ввод-выводUSART3_CK (AF1), USART4_CK (AF0), USART5_TX (AF2)
B11PC10ввод-выводUSART3_TX (AF1), USART4_TX (AF0)
B12PA11ввод-выводCAN_RX (AF4), COMP1_OUT (AF7), I2C2_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1)
C1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C2PE5ввод-выводTIM3_CH3 (AF0), TSC_G7_IO4 (AF1)
C3PE0ввод-выводTIM16_CH1 (AF0)
C4VDDпитание—
C5PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1), USART5_CK (AF4), USART5_DE (AF4), USART5_RTS (AF4)
C8PD2ввод-выводTIM3_ETR (AF0), USART3_DE (AF1), USART3_RTS (AF1), USART5_RX (AF2)
C9PD0ввод-выводCAN_RX (AF0), I2S2_WS (AF1), SPI2_NSS (AF1)
C10PC11ввод-выводUSART3_RX (AF1), USART4_RX (AF0)
C11PF6ввод-вывод—
C12PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
D1PC14OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводRTC_TAMP3, SYS_WKUP3, TIM3_CH4 (AF0)
D3VSSпитание—
D10PA9ввод-выводDAC_EXTI9, I2C1_SCL (AF4), RCC_MCO (AF5), TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
D11PA8ввод-выводCRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
D12PC9ввод-выводDAC_EXTI9, TIM3_CH4 (AF0), USART8_RX (AF1)
E1PC15OSC32_OUTввод-выводRCC_OSC32_OUT
E2VBATпитание—
E3NCсброс—
E10PC8ввод-выводTIM3_CH3 (AF0), USART8_TX (AF1)
E11PC7ввод-выводTIM3_CH2 (AF0), USART7_RX (AF1)
E12PC6ввод-выводTIM3_CH1 (AF0), USART7_TX (AF1)
F1PF0-OSC_INввод-выводCRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN
F2PF9ввод-выводDAC_EXTI9, TIM15_CH1 (AF0), USART6_TX (AF1)
F11VSSпитание—
F12VSSпитание—
G1PF1-OSC_OUTввод-выводI2C1_SCL (AF1), RCC_OSC_OUT
G2PF10ввод-выводTIM15_CH2 (AF0), USART6_RX (AF1)
G11VDDIO2питание—
G12VDDпитание—
H1PC0ввод-выводADC_IN10, USART6_TX (AF2), USART7_TX (AF1)
H2NRSTсброс—
H3VDDпитание—
H10PD15ввод-выводCRS_SYNC (AF0), TSC_G8_IO4 (AF1), USART7_CK (AF2), USART7_DE, USART7_RTS (AF2)
H11PD14ввод-выводTSC_G8_IO3 (AF1), USART8_RX (AF0)
H12PD13ввод-выводTSC_G8_IO2 (AF1), USART8_TX (AF0)
J1PF2ввод-выводSYS_WKUP8, USART7_CK (AF2), USART7_DE, USART7_RTS (AF2), USART7_TX (AF1)
J2PC1ввод-выводADC_IN11, USART6_RX (AF2), USART7_RX (AF1)
J3PC2ввод-выводADC_IN12, I2S2_MCK (AF1), SPI2_MISO (AF1), USART8_TX (AF2)
J10PD12ввод-выводTSC_G8_IO1 (AF1), USART3_DE (AF0), USART3_RTS (AF0), USART8_CK (AF2), USART8_DE, USART8_RTS (AF2)
J11PD11ввод-выводUSART3_CTS (AF0)
J12PD10ввод-выводUSART3_CK (AF0)
K1VSSAпитание—
K2PC3ввод-выводADC_IN13, I2S2_SD (AF1), SPI2_MOSI (AF1), USART8_RX (AF2)
K3PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
K4PA5ввод-выводADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3), USART6_RX (AF5)
K5PC4ввод-выводADC_IN14, USART3_TX (AF1)
K8PD9ввод-выводDAC_EXTI9, USART3_RX (AF0)
K9PD8ввод-выводUSART3_TX (AF0)
K10PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2)
K11PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
K12PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4)
L1PF3ввод-выводUSART6_CK (AF2), USART6_DE, USART6_RTS (AF2), USART7_RX (AF1)
L2PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4)
L3PA3ввод-выводADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
L4PA6ввод-выводADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4)
L5PC5ввод-выводADC_IN15, SYS_WKUP5, TSC_G3_IO1 (AF0), USART3_RX (AF1)
L6PB2ввод-выводTSC_G3_IO4 (AF3)
L7PE8ввод-выводTIM1_CH1N (AF0), USART4_TX (AF1)
L8PE10ввод-выводTIM1_CH2N (AF0), USART5_TX (AF1)
L9PE12ввод-выводI2S1_WS (AF1), SPI1_NSS (AF1), TIM1_CH3N (AF0)
L10PB10ввод-выводCEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4)
L11PB11ввод-выводI2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4)
L12PB12ввод-выводI2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4)
M1VDDAпитание—
M2PA1ввод-выводADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
M3PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USART6_TX (AF5)
M4PA7ввод-выводADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
M5PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4)
M6PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
M7PE7ввод-выводTIM1_ETR (AF0), USART5_CK (AF1), USART5_DE (AF1), USART5_RTS (AF1)
M8PE9ввод-выводDAC_EXTI9, TIM1_CH1 (AF0), USART4_RX (AF1)
M9PE11ввод-выводTIM1_CH2 (AF0), USART5_RX (AF1)
M10PE13ввод-выводI2S1_CK (AF1), SPI1_SCK (AF1), TIM1_CH3 (AF0)
M11PE14ввод-выводI2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_CH4 (AF0)
M12PE15ввод-выводI2S1_SD (AF1), SPI1_MOSI (AF1), TIM1_BKIN (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VDDC4, G12, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2G11питание отдельной группы линий ввода-вывода
VSSD3, F11, F12общий провод (земля)
VSSAK1общий провод аналоговой части
NCE3не подключён
NRSTH2сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F091VCHx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F091VCSTM32F091VCHx256 КБ32 КБ

Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F071V8, STM32F071VBSTM32F0x199 из 100A4: PF11 → BOOT0
STM32F072V8, STM32F072VBSTM32F0x299 из 100A4: PF11 → BOOT0
STM32F098VCSTM32F0x899 из 100L6: PB2 → NPOR
STM32F078VBSTM32F0x898 из 100A4: PF11 → BOOT0; L6: PB2 → NPOR
STM32F302V(D-E)HxSTM32F30295 из 100A4: PF11 → BOOT0; E3: NC → VSS; G11: VDDIO2 → VDD; L1: PF3 → VDDA; M1: VDDA → VREF+
STM32F303V(D-E)HxSTM32F30395 из 100A4: PF11 → BOOT0; E3: NC → VSS; G11: VDDIO2 → VDD; L1: PF3 → VDDA; M1: VDDA → VREF+
STM32F373V(8-B-C)HxSTM32F37390 из 100A4: PF11 → BOOT0; E3: NC → PF4; F12: VSS → VSSSD; G11: VDDIO2 → VDD; G12: VDD → VDDSD12; K1: VSSA → VSSA/VREF-; K12: PB13 → VREFSD+; L1: PF3 → VREF+; L11: PB11 → VREFSD-; L12: PB12 → VDDSD3

Частые вопросы

На каких выводах USART1 у STM32F091VC?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF0) или PA9 (шарик D10, AF1), USART1_RX — на PB7 (шарик B4, AF0) или PA10 (шарик C12, AF1).

Где у STM32F091VC выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F091VC?

I2C1_SCL — PB8 (шарик A3, AF1) или PB6 (шарик B5, AF1) или PA9 (шарик D10, AF4) или PF1-OSC_OUT (шарик G1, AF1), I2C1_SDA — PB9 (шарик B3, AF1) или PB7 (шарик B4, AF1) или PA10 (шарик C12, AF4) или PF0-OSC_IN (шарик F1, AF1).

Сколько выводов ввода-вывода у STM32F091VC в корпусе UFBGA100?

88 из 100. Ещё 10 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F091VC?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
