STM32F302VD и STM32F302VE в корпусе UFBGA100: распиновка

STM32F302VD и STM32F302VE — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 384 и 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 86 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
384 и 512 КБ
ОЗУ
64 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
86
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

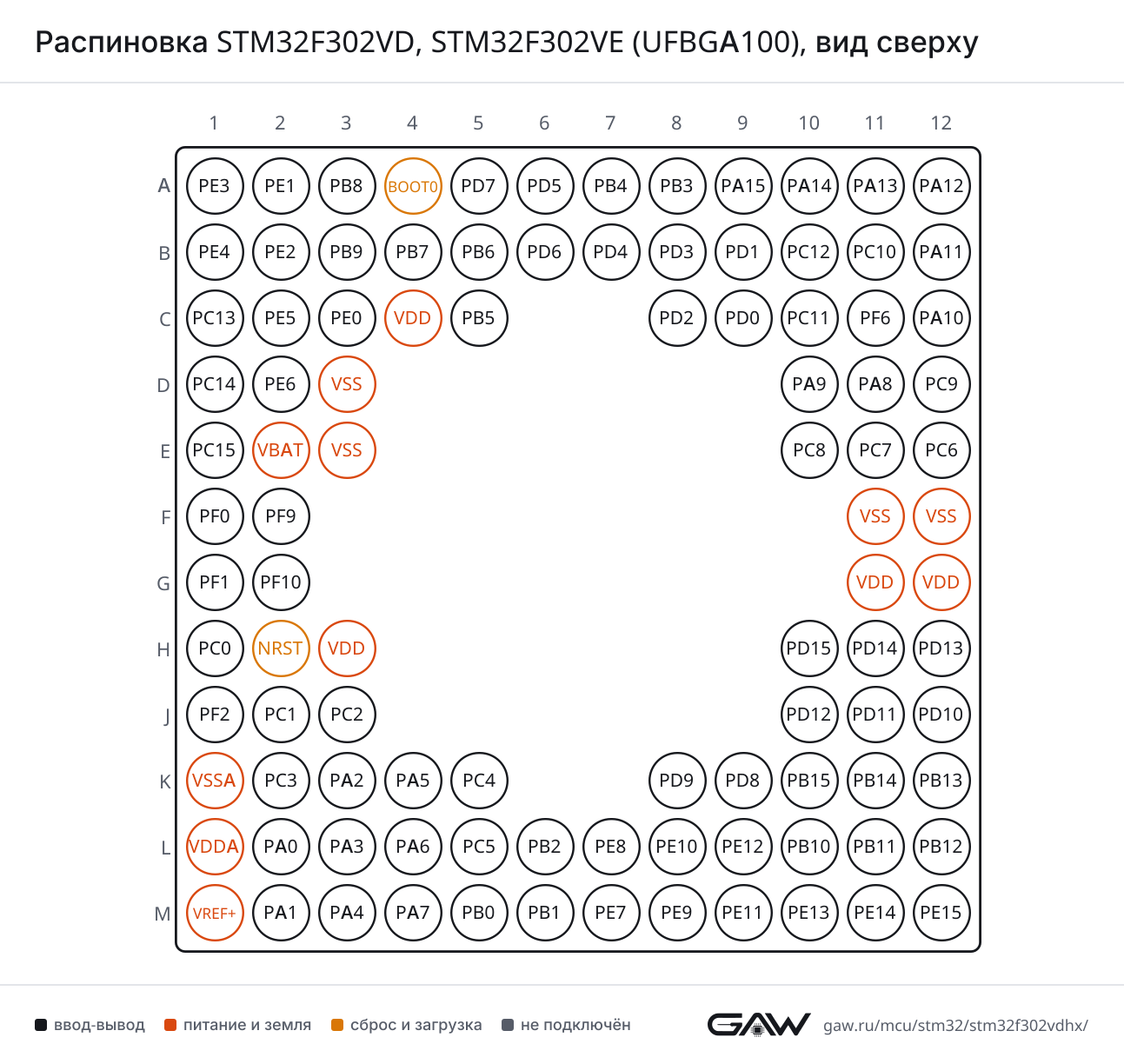

Расположение шариков STM32F302VD, STM32F302VE в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: FMC_A19, SPI4_NSS, SYS_TRACED0, TIM3_CH2, TSC_G7_IO2PE3PE1 — шарик A2: FMC_NBL1, TIM17_CH1, USART1_RXPE1PB8 — шарик A3: CAN_RX, COMP1_OUT, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TSC_SYNC, USART3_RXPB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: FMC_NCE2, FMC_NE1, TIM2_CH3, USART2_CKPD7PD5 — шарик A6: FMC_NWE, USART2_TXPD5PB4 — шарик A7: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RXPB4PB3 — шарик A8: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TSC_G5_IO1, USART2_TXPB3PA15 — шарик A9: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RXPA15PA14 — шарик A10: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TXPA14PA13 — шарик A11: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TSC_G4_IO3, USART3_CTSPA13PA12 — шарик A12: CAN_TX, COMP2_OUT, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DPPA12PE4 — шарик B1: FMC_A20, SPI4_NSS, SYS_TRACED1, TIM3_CH3, TSC_G7_IO3PE4PE2 — шарик B2: FMC_A23, SPI4_SCK, SYS_TRACECK, TIM3_CH1, TSC_G7_IO1PE2PB9 — шарик B3: CAN_TX, COMP2_OUT, DAC1_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, TIM4_CH4, USART3_TXPB9PB7 — шарик B4: FMC_NL, I2C1_SDA, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TSC_G5_IO4, USART1_RXPB7PB6 — шарик B5: I2C1_SCL, TIM16_CH1N, TIM4_CH1, TSC_G5_IO3, USART1_TXPB6PD6 — шарик B6: FMC_NWAIT, TIM2_CH4, USART2_RXPD6PD4 — шарик B7: FMC_NOE, TIM2_CH2, USART2_DE, USART2_RTSPD4PD3 — шарик B8: FMC_CLK, TIM2_CH1, TIM2_ETR, USART2_CTSPD3PD1 — шарик B9: CAN_TX, FMC_D3, FMC_DA3PD1PC12 — шарик B10: I2S3_SD, SPI3_MOSI, UART5_TX, USART3_CKPC12PC10 — шарик B11: I2S3_CK, SPI3_SCK, UART4_TX, USART3_TXPC10PA11 — шарик B12: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, COMP1_OUT, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USB_DMPA11PC13 — шарик C1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1NPC13PE5 — шарик C2: FMC_A21, SPI4_MISO, SYS_TRACED2, TIM3_CH4, TSC_G7_IO4PE5PE0 — шарик C3: FMC_NBL0, TIM16_CH1, TIM4_ETR, USART1_TXPE0VDD — шарик C4VDDPB5 — шарик C5: I2C1_SMBA, I2C3_SDA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, USART2_CKPB5PD2 — шарик C8: TIM3_ETR, UART5_RXPD2PD0 — шарик C9: CAN_RX, FMC_D2, FMC_DA2PD0PC11 — шарик C10: ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD, SPI3_MISO, UART4_RX, USART3_RXPC11PF6 — шарик C11: FMC_NIORD, I2C2_SCL, TIM4_CH4, USART3_DE, USART3_RTSPF6PA10 — шарик C12: COMP6_OUT, I2C2_SDA, I2S2_ext_SD, SPI2_MISO, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RXPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: FMC_A22, RTC_TAMP3, SPI4_MOSI, SYS_TRACED3, SYS_WKUP3PE6VSS — шарик D3VSSPA9 — шарик D10: DAC1_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TXPA9PA8 — шарик D11: I2C2_SMBA, I2C3_SCL, I2S2_MCK, RCC_MCO, TIM1_CH1, TIM4_ETR, USART1_CKPA8PC9 — шарик D12: DAC1_EXTI9, I2C3_SDA, I2S_CKIN, TIM3_CH4PC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик E2VBATVSS — шарик E3VSSPC8 — шарик E10: TIM3_CH3PC8PC7 — шарик E11: I2S3_MCK, TIM3_CH2PC7PC6 — шарик E12: COMP6_OUT, I2S2_MCK, TIM3_CH1PC6PF0-OSC_IN — шарик F1: I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3NPF0PF9 — шарик F2: DAC1_EXTI9, FMC_CD, SPI2_SCK, TIM15_CH1PF9VSS — шарик F11VSSVSS — шарик F12VSSPF1-OSC_OUT — шарик G1: I2C2_SCL, I2S2_CK, RCC_OSC_OUT, SPI2_SCKPF1PF10 — шарик G2: FMC_INTR, SPI2_SCK, TIM15_CH2PF10VDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC1_IN6, ADC2_IN6, TIM1_CH1PC0NRST — шарик H2NRSTVDD — шарик H3VDDPD15 — шарик H10: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, SPI2_NSS, TIM4_CH4, TSC_G8_IO4PD15PD14 — шарик H11: FMC_D0, FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3, TSC_G8_IO3PD14PD13 — шарик H12: FMC_A18, TIM4_CH2, TSC_G8_IO2PD13PF2 — шарик J1: ADC1_IN10, ADC2_IN10, FMC_A2PF2PC1 — шарик J2: ADC1_IN7, ADC2_IN7, TIM1_CH2PC1PC2 — шарик J3: ADC1_IN8, ADC2_IN8, TIM1_CH3PC2PD12 — шарик J10: FMC_A17, FMC_ALE, TIM4_CH1, TSC_G8_IO1, USART3_DE, USART3_RTSPD12PD11 — шарик J11: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, USART3_CTSPD11PD10 — шарик J12: COMP6_INM, FMC_D15, FMC_DA15, USART3_CKPD10VSSA — шарик K1VSSAPC3 — шарик K2: ADC1_IN9, ADC2_IN9, TIM1_BKIN2, TIM1_CH4PC3PA2 — шарик K3: ADC1_IN3, COMP2_INM, COMP2_OUT, OPAMP1_VOUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2PA5 — шарик K4: ADC2_IN2, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5PC4 — шарик K5: ADC2_IN5, TIM1_ETR, USART1_TXPC4PD9 — шарик K8: DAC1_EXTI9, FMC_D14, FMC_DA14, USART3_RXPD9PD8 — шарик K9: FMC_D13, FMC_DA13, USART3_TXPD8PB15 — шарик K10: ADC1_EXTI15, ADC2_EXTI15, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PB14 — шарик K11: I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTSPB14PB13 — шарик K12: I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTSPB13VDDA — шарик L1VDDAPA0 — шарик L2: ADC1_IN1, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTSPA0PA3 — шарик L3: ADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3PA6 — шарик L4: ADC2_IN3, COMP1_OUT, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3PA6PC5 — шарик L5: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN, TSC_G3_IO1, USART1_RXPC5PB2 — шарик L6: ADC2_IN12, COMP4_INM, TSC_G3_IO4PB2PE8 — шарик L7: COMP4_INM, FMC_D5, FMC_DA5, TIM1_CH1NPE8PE10 — шарик L8: FMC_D7, FMC_DA7, TIM1_CH2NPE10PE12 — шарик L9: FMC_D9, FMC_DA9, SPI4_SCK, TIM1_CH3NPE12PB10 — шарик L10: TIM2_CH3, TSC_SYNC, USART3_TXPB10PB11 — шарик L11: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, TIM2_CH4, TSC_G6_IO1, USART3_RXPB11PB12 — шарик L12: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CKPB12VREF+ — шарик M1VREF+PA1 — шарик M2: ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTSPA1PA4 — шарик M3: ADC2_IN1, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CKPA4PA7 — шарик M4: ADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO4PA7PB0 — шарик M5: COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2PB0PB1 — шарик M6: COMP4_OUT, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3PB1PE7 — шарик M7: FMC_D4, FMC_DA4, TIM1_ETRPE7PE9 — шарик M8: DAC1_EXTI9, FMC_D6, FMC_DA6, TIM1_CH1PE9PE11 — шарик M9: ADC1_EXTI11, ADC2_EXTI11, FMC_D8, FMC_DA8, SPI4_NSS, TIM1_CH2PE11PE13 — шарик M10: FMC_D10, FMC_DA10, SPI4_MISO, TIM1_CH3PE13PE14 — шарик M11: FMC_D11, FMC_DA11, SPI4_MOSI, TIM1_BKIN2, TIM1_CH4PE14PE15 — шарик M12: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, TIM1_BKIN, USART3_RXPE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F302VD, STM32F302VE (UFBGA100), вид сверхуРаспиновка UFBGA100 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D11, AF7)
CTSPA11 (B12, AF7)
DEPA12 (A12, AF7)
RTSPA12 (A12, AF7)
RXPE1 (A2, AF7), PB7 (B4, AF7), PA10 (C12, AF7), PC5 (L5, AF7)
TXPB6 (B5, AF7), PE0 (C3, AF7), PA9 (D10, AF7), PC4 (K5, AF7)
USART2CKPD7 (A5, AF7), PB5 (C5, AF7), PA4 (M3, AF7)
CTSPD3 (B8, AF7), PA0 (L2, AF7)
DEPD4 (B7, AF7), PA1 (M2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPB4 (A7, AF7), PA15 (A9, AF7), PD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PB3 (A8, AF7), PA14 (A10, AF7), PA2 (K3, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7)
CTSPA13 (A11, AF7), PD11 (J11, AF7), PB13 (K12, AF7)
DEPF6 (C11, AF7), PD12 (J10, AF7), PB14 (K11, AF7)
RTSPF6 (C11, AF7), PD12 (J10, AF7), PB14 (K11, AF7)
RXPB8 (A3, AF7), PC11 (C10, AF7), PD9 (K8, AF7), PB11 (L11, AF7), PE15 (M12, AF7)
TXPB9 (B3, AF7), PC10 (B11, AF7), PD8 (K9, AF7), PB10 (L10, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (C10, AF5)
TXPC10 (B11, AF5)
UART5RXPD2 (C8, AF5)
TXPC12 (B10, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, AF5), PA6 (L4, AF5)
MOSIPB5 (C5, AF5), PA7 (M4, AF5)
NSSPA15 (A9, AF5), PA4 (M3, AF5)
SCKPB3 (A8, AF5), PA5 (K4, AF5)
SPI2MISOPA10 (C12, AF5), PB14 (K11, AF5)
MOSIPA11 (B12, AF5), PB15 (K10, AF5)
NSSPF0-OSC_IN (F1, AF5), PD15 (H10, AF6), PB12 (L12, AF5)
SCKPF9 (F2, AF5), PF1-OSC_OUT (G1, AF5), PF10 (G2, AF5), PB13 (K12, AF5)
SPI3MISOPB4 (A7, AF6), PC11 (C10, AF6)
MOSIPC12 (B10, AF6), PB5 (C5, AF6)
NSSPA15 (A9, AF6), PA4 (M3, AF6)
SCKPB3 (A8, AF6), PC10 (B11, AF6)
SPI4MISOPE5 (C2, AF5), PE13 (M10, AF5)
MOSIPE6 (D2, AF5), PE14 (M11, AF5)
NSSPE3 (A1, AF5), PE4 (B1, AF5), PE11 (M9, AF5)
SCKPE2 (B2, AF5), PE12 (L9, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (A12, AF5), PC9 (D12, AF5)
I2S2CKPF1-OSC_OUT (G1, AF5), PB13 (K12, AF5)
ext_SDPA10 (C12, AF5), PB14 (K11, AF5)
MCKPA8 (D11, AF5), PC6 (E12, AF6)
SDPA11 (B12, AF5), PB15 (K10, AF5)
WSPF0-OSC_IN (F1, AF5), PB12 (L12, AF5)
I2S3CKPB3 (A8, AF6), PC10 (B11, AF6)
ext_SDPB4 (A7, AF6), PC11 (C10, AF6)
MCKPA9 (D10, AF5), PC7 (E11, AF6)
SDPC12 (B10, AF6), PB5 (C5, AF6)
WSPA15 (A9, AF6), PA4 (M3, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PA15 (A9, AF4), PB6 (B5, AF4)
SDAPA14 (A10, AF4), PB9 (B3, AF4), PB7 (B4, AF4)
SMBAPB5 (C5, AF4)
I2C2SCLPF6 (C11, AF4), PA9 (D10, AF4), PF1-OSC_OUT (G1, AF4)
SDAPA10 (C12, AF4), PF0-OSC_IN (F1, AF4)
SMBAPA8 (D11, AF4), PB12 (L12, AF4)
I2C3SCLPA8 (D11, AF3)
SDAPB5 (C5, AF8), PC9 (D12, AF3)
SMBAPA9 (D10, AF2)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPB8 (A3, AF9), PA11 (B12, AF9), PD0 (C9, AF7)
TXPA12 (A12, AF9), PB9 (B3, AF9), PD1 (B9, AF7)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B12)
DPPA12 (A12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN1PA0 (L2)
IN2PA1 (M2)
IN3PA2 (K3)
IN4PA3 (L3)
IN6PC0 (H1)
IN7PC1 (J2)
IN8PC2 (J3)
IN9PC3 (K2)
IN10PF2 (J1)
IN14PB11 (L11)
ADC2EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN1PA4 (M3)
IN2PA5 (K4)
IN3PA6 (L4)
IN4PA7 (M4)
IN5PC4 (K5)
IN6PC0 (H1)
IN7PC1 (J2)
IN8PC2 (J3)
IN9PC3 (K2)
IN10PF2 (J1)
IN11PC5 (L5)
IN12PB2 (L6)
IN14PB11 (L11)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B3), PA9 (D10), PC9 (D12), PF9 (F2), PD9 (K8), PE9 (M8)
OUT1PA4 (M3)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (K4), PA0 (L2), PA4 (M3)
INPPA1 (M2)
OUTPB8 (A3, AF8), PA11 (B12, AF8), PA0 (L2, AF8), PA6 (L4, AF8)
COMP2INMPA2 (K3), PA5 (K4), PA4 (M3)
INPPA7 (M4)
OUTPA12 (A12, AF8), PB9 (B3, AF8), PA2 (K3, AF8)
COMP4INMPA5 (K4), PB2 (L6), PE8 (L7), PA4 (M3)
INPPB0 (M5)
OUTPB1 (M6, AF8)
COMP6INMPD10 (J12), PA5 (K4), PB15 (K10), PA4 (M3)
INPPB11 (L11)
OUTPA10 (C12, AF8), PC6 (E12, AF7)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (L3), PC5 (L5)
VINM_SECPA3 (L3), PC5 (L5)
VINPPA5 (K4), PA3 (L3), PA1 (M2), PA7 (M4)
VINP_SECPA5 (K4), PA3 (L3), PA1 (M2), PA7 (M4)
VOUTPA2 (K3)
OPAMP2VINMPA5 (K4), PC5 (L5)
VINM_SECPA5 (K4), PC5 (L5)
VINPPD14 (H11), PB14 (K11), PA7 (M4), PB0 (M5)
VINP_SECPD14 (H11), PB14 (K11), PA7 (M4), PB0 (M5)
VOUTPA6 (L4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB8 (A3, AF12), PA15 (A9, AF9), PA14 (A10, AF6), PA6 (L4, AF6), PB12 (L12, AF6), PE15 (M12, AF2)
BKIN2PA11 (B12, AF12), PC3 (K2, AF6), PE14 (M11, AF6)
CH1PA8 (D11, AF6), PC0 (H1, AF2), PE9 (M8, AF2)
CH1NPA11 (B12, AF6), PC13 (C1, AF4), PB13 (K12, AF6), PE8 (L7, AF2), PA7 (M4, AF6)
CH2PA9 (D10, AF6), PC1 (J2, AF2), PE11 (M9, AF2)
CH2NPA12 (A12, AF6), PB14 (K11, AF6), PE10 (L8, AF2), PB0 (M5, AF6)
CH3PA10 (C12, AF6), PC2 (J3, AF2), PE13 (M10, AF2)
CH3NPF0-OSC_IN (F1, AF6), PB15 (K10, AF4), PE12 (L9, AF2), PB1 (M6, AF6)
CH4PA11 (B12, AF11), PC3 (K2, AF2), PE14 (M11, AF2)
ETRPA12 (A12, AF11), PC4 (K5, AF2), PE7 (M7, AF2)
TIM2CH1PA15 (A9, AF1), PD3 (B8, AF2), PA5 (K4, AF1), PA0 (L2, AF1)
CH2PB3 (A8, AF1), PD4 (B7, AF2), PA1 (M2, AF1)
CH3PD7 (A5, AF2), PA9 (D10, AF10), PA2 (K3, AF1), PB10 (L10, AF1)
CH4PD6 (B6, AF2), PA10 (C12, AF10), PA3 (L3, AF1), PB11 (L11, AF1)
ETRPA15 (A9, AF1), PD3 (B8, AF2), PA5 (K4, AF1), PA0 (L2, AF1)
TIM3CH1PB4 (A7, AF2), PE2 (B2, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PE3 (A1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA4 (M3, AF2), PA7 (M4, AF2)
CH3PE4 (B1, AF2), PC8 (E10, AF2), PB0 (M5, AF2)
CH4PB7 (B4, AF10), PE5 (C2, AF2), PC9 (D12, AF2), PB1 (M6, AF2)
ETRPB3 (A8, AF10), PD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PA11 (B12, AF10), PD12 (J10, AF2)
CH2PA12 (A12, AF10), PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PA13 (A11, AF10), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PF6 (C11, AF2), PD15 (H10, AF2)
ETRPB3 (A8, AF2), PE0 (C3, AF2), PA8 (D11, AF10)
TIM15BKINPA9 (D10, AF9), PC5 (L5, AF2)
CH1PF9 (F2, AF3), PA2 (K3, AF9), PB14 (K11, AF1)
CH1NPB15 (K10, AF2), PA1 (M2, AF9)
CH2PF10 (G2, AF3), PB15 (K10, AF1), PA3 (L3, AF9)
TIM16BKINPB5 (C5, AF1)
CH1PB8 (A3, AF1), PB4 (A7, AF1), PA12 (A12, AF1), PE0 (C3, AF4), PA6 (L4, AF1)
CH1NPA13 (A11, AF1), PB6 (B5, AF1)
TIM17BKINPB4 (A7, AF10), PA10 (C12, AF1)
CH1PE1 (A2, AF4), PB9 (B3, AF1), PB5 (C5, AF10), PA7 (M4, AF1)
CH1NPB7 (B4, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C1)
OUT_CALIBPC13 (C1)
REFINPB15 (K10, AF0), PA1 (M2, AF0)
TSPC13 (C1)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA2PF2 (J1, AF12)
A16PD11 (J11, AF12)
A17PD12 (J10, AF12)
A18PD13 (H12, AF12)
A19PE3 (A1, AF12)
A20PE4 (B1, AF12)
A21PE5 (C2, AF12)
A22PE6 (D2, AF12)
A23PE2 (B2, AF12)
ALEPD12 (J10)
CDPF9 (F2, AF12)
CLEPD11 (J11)
CLKPD3 (B8, AF12)
D0PD14 (H11, AF12)
D1PD15 (H10, AF12)
D2PD0 (C9, AF12)
D3PD1 (B9, AF12)
D4PE7 (M7, AF12)
D5PE8 (L7, AF12)
D6PE9 (M8, AF12)
D7PE10 (L8, AF12)
D8PE11 (M9, AF12)
D9PE12 (L9, AF12)
D10PE13 (M10, AF12)
D11PE14 (M11, AF12)
D12PE15 (M12, AF12)
D13PD8 (K9, AF12)
D14PD9 (K8, AF12)
D15PD10 (J12, AF12)
DA0PD14 (H11)
DA1PD15 (H10)
DA2PD0 (C9)
DA3PD1 (B9)
DA4PE7 (M7)
DA5PE8 (L7)
DA6PE9 (M8)
DA7PE10 (L8)
DA8PE11 (M9)
DA9PE12 (L9)
DA10PE13 (M10)
DA11PE14 (M11)
DA12PE15 (M12)
DA13PD8 (K9)
DA14PD9 (K8)
DA15PD10 (J12)
INTRPF10 (G2, AF12)
NBL0PE0 (C3, AF12)
NBL1PE1 (A2, AF12)
NCE2PD7 (A5, AF12)
NE1PD7 (A5, AF12)
NIORDPF6 (C11, AF12)
NLPB7 (B4, AF12)
NOEPD4 (B7, AF12)
NWAITPD6 (B6, AF12)
NWEPD5 (A6, AF12)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (L2, AF3)
G1_IO2PA1 (M2, AF3)
G1_IO3PA2 (K3, AF3)
G1_IO4PA3 (L3, AF3)
G2_IO1PA4 (M3, AF3)
G2_IO2PA5 (K4, AF3)
G2_IO3PA6 (L4, AF3)
G2_IO4PA7 (M4, AF3)
G3_IO1PC5 (L5, AF3)
G3_IO2PB0 (M5, AF3)
G3_IO3PB1 (M6, AF3)
G3_IO4PB2 (L6, AF3)
G4_IO1PA9 (D10, AF3)
G4_IO2PA10 (C12, AF3)
G4_IO3PA13 (A11, AF3)
G4_IO4PA14 (A10, AF3)
G5_IO1PB3 (A8, AF3)
G5_IO2PB4 (A7, AF3)
G5_IO3PB6 (B5, AF3)
G5_IO4PB7 (B4, AF3)
G6_IO1PB11 (L11, AF3)
G6_IO2PB12 (L12, AF3)
G6_IO3PB13 (K12, AF3)
G6_IO4PB14 (K11, AF3)
G7_IO1PE2 (B2, AF3)
G7_IO2PE3 (A1, AF3)
G7_IO3PE4 (B1, AF3)
G7_IO4PE5 (C2, AF3)
G8_IO1PD12 (J10, AF3)
G8_IO2PD13 (H12, AF3)
G8_IO3PD14 (H11, AF3)
G8_IO4PD15 (H10, AF3)
SYNCPB8 (A3, AF3), PA15 (A9, AF3), PB10 (L10, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A10, AF0)
JTDIPA15 (A9, AF0)
JTDO-TRACESWOPB3 (A8, AF0)
JTMS-SWDIOPA13 (A11, AF0)
NJTRSTPB4 (A7, AF0)
TRACECKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0)
TRACED1PE4 (B1, AF0)
TRACED2PE5 (C2, AF0)
TRACED3PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D11, AF0)
OSC_INPF0-OSC_IN (F1)
OSC_OUTPF1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C1)
RTC_TAMP2PA0 (L2)
RTC_TAMP3PE6 (D2)
SYS_WKUP1PA0 (L2)
SYS_WKUP2PC13 (C1)
SYS_WKUP3PE6 (D2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводFMC_A19 (AF12), SPI4_NSS (AF5), SYS_TRACED0 (AF0), TIM3_CH2 (AF2), TSC_G7_IO2 (AF3)
A2PE1ввод-выводFMC_NBL1 (AF12), TIM17_CH1 (AF4), USART1_RX (AF7)
A3PB8ввод-выводCAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TSC_SYNC (AF3), USART3_RX (AF7)
A4BOOT0загрузка—
A5PD7ввод-выводFMC_NCE2 (AF12), FMC_NE1 (AF12), TIM2_CH3 (AF2), USART2_CK (AF7)
A6PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
A7PB4ввод-выводI2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
A8PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TSC_G5_IO1 (AF3), USART2_TX (AF7)
A9PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
A10PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
A11PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
A12PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
B1PE4ввод-выводFMC_A20 (AF12), SPI4_NSS (AF5), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TSC_G7_IO3 (AF3)
B2PE2ввод-выводFMC_A23 (AF12), SPI4_SCK (AF5), SYS_TRACECK (AF0), TIM3_CH1 (AF2), TSC_G7_IO1 (AF3)
B3PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), USART3_TX (AF7)
B4PB7ввод-выводFMC_NL (AF12), I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF7)
B5PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF7)
B6PD6ввод-выводFMC_NWAIT (AF12), TIM2_CH4 (AF2), USART2_RX (AF7)
B7PD4ввод-выводFMC_NOE (AF12), TIM2_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
B8PD3ввод-выводFMC_CLK (AF12), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF7)
B9PD1ввод-выводCAN_TX (AF7), FMC_D3 (AF12), FMC_DA3
B10PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), UART5_TX (AF5), USART3_CK (AF7)
B11PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), UART4_TX (AF5), USART3_TX (AF7)
B12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USB_DM
C1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
C2PE5ввод-выводFMC_A21 (AF12), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM3_CH4 (AF2), TSC_G7_IO4 (AF3)
C3PE0ввод-выводFMC_NBL0 (AF12), TIM16_CH1 (AF4), TIM4_ETR (AF2), USART1_TX (AF7)
C4VDDпитание—
C5PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7)
C8PD2ввод-выводTIM3_ETR (AF2), UART5_RX (AF5)
C9PD0ввод-выводCAN_RX (AF7), FMC_D2 (AF12), FMC_DA2
C10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), UART4_RX (AF5), USART3_RX (AF7)
C11PF6ввод-выводFMC_NIORD (AF12), I2C2_SCL (AF4), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
C12PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводFMC_A22 (AF12), RTC_TAMP3, SPI4_MOSI (AF5), SYS_TRACED3 (AF0), SYS_WKUP3
D3VSSпитание—
D10PA9ввод-выводDAC1_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
D11PA8ввод-выводI2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
D12PC9ввод-выводDAC1_EXTI9, I2C3_SDA (AF3), I2S_CKIN (AF5), TIM3_CH4 (AF2)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
E2VBATпитание—
E3VSSпитание—
E10PC8ввод-выводTIM3_CH3 (AF2)
E11PC7ввод-выводI2S3_MCK (AF6), TIM3_CH2 (AF2)
E12PC6ввод-выводCOMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2)
F1PF0-OSC_INввод-выводI2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
F2PF9ввод-выводDAC1_EXTI9, FMC_CD (AF12), SPI2_SCK (AF5), TIM15_CH1 (AF3)
F11VSSпитание—
F12VSSпитание—
G1PF1-OSC_OUTввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
G2PF10ввод-выводFMC_INTR (AF12), SPI2_SCK (AF5), TIM15_CH2 (AF3)
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC1_IN6, ADC2_IN6, TIM1_CH1 (AF2)
H2NRSTсброс—
H3VDDпитание—
H10PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1, SPI2_NSS (AF6), TIM4_CH4 (AF2), TSC_G8_IO4 (AF3)
H11PD14ввод-выводFMC_D0 (AF12), FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3)
H12PD13ввод-выводFMC_A18 (AF12), TIM4_CH2 (AF2), TSC_G8_IO2 (AF3)
J1PF2ввод-выводADC1_IN10, ADC2_IN10, FMC_A2 (AF12)
J2PC1ввод-выводADC1_IN7, ADC2_IN7, TIM1_CH2 (AF2)
J3PC2ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH3 (AF2)
J10PD12ввод-выводFMC_A17 (AF12), FMC_ALE, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
J11PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, USART3_CTS (AF7)
J12PD10ввод-выводCOMP6_INM, FMC_D15 (AF12), FMC_DA15, USART3_CK (AF7)
K1VSSAпитание—
K2PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
K3PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
K4PA5ввод-выводADC2_IN2, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
K5PC4ввод-выводADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7)
K8PD9ввод-выводDAC1_EXTI9, FMC_D14 (AF12), FMC_DA14, USART3_RX (AF7)
K9PD8ввод-выводFMC_D13 (AF12), FMC_DA13, USART3_TX (AF7)
K10PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
K11PB14ввод-выводI2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
K12PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
L1VDDAпитание—
L2PA0ввод-выводADC1_IN1, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
L3PA3ввод-выводADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
L4PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
L5PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7)
L6PB2ввод-выводADC2_IN12, COMP4_INM, TSC_G3_IO4 (AF3)
L7PE8ввод-выводCOMP4_INM, FMC_D5 (AF12), FMC_DA5, TIM1_CH1N (AF2)
L8PE10ввод-выводFMC_D7 (AF12), FMC_DA7, TIM1_CH2N (AF2)
L9PE12ввод-выводFMC_D9 (AF12), FMC_DA9, SPI4_SCK (AF5), TIM1_CH3N (AF2)
L10PB10ввод-выводTIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
L11PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
L12PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
M1VREF+питание—
M2PA1ввод-выводADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
M3PA4ввод-выводADC2_IN1, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
M4PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
M5PB0ввод-выводCOMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
M6PB1ввод-выводCOMP4_OUT (AF8), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
M7PE7ввод-выводFMC_D4 (AF12), FMC_DA4, TIM1_ETR (AF2)
M8PE9ввод-выводDAC1_EXTI9, FMC_D6 (AF12), FMC_DA6, TIM1_CH1 (AF2)
M9PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8, SPI4_NSS (AF5), TIM1_CH2 (AF2)
M10PE13ввод-выводFMC_D10 (AF12), FMC_DA10, SPI4_MISO (AF5), TIM1_CH3 (AF2)
M11PE14ввод-выводFMC_D11 (AF12), FMC_DA11, SPI4_MOSI (AF5), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
M12PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12, TIM1_BKIN (AF2), USART3_RX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VDDC4, G11, G12, H3питание цифровой части и линий ввода-вывода
VDDAL1питание аналоговой части: АЦП, ЦАП, генераторы
VREF+M1верхнее опорное напряжение АЦП и ЦАП
VSSD3, E3, F11, F12общий провод (земля)
VSSAK1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F302V(D-E)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F302VDSTM32F302VDHx384 КБ64 КБ
STM32F302VESTM32F302VEHx512 КБ64 КБ

Линейка STM32F302, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F303VD, STM32F303VESTM32F303100 из 100выводы совпадают полностью
STM32F071V8, STM32F071VBSTM32F0x196 из 100E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; M1: VREF+ → VDDA
STM32F072V8, STM32F072VBSTM32F0x296 из 100E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; M1: VREF+ → VDDA
STM32F078VBSTM32F0x895 из 100E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; L6: PB2 → NPOR; M1: VREF+ → VDDA
STM32F091VCSTM32F0x195 из 100A4: BOOT0 → PF11; E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; M1: VREF+ → VDDA
STM32F098VCSTM32F0x894 из 100A4: BOOT0 → PF11; E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; L6: PB2 → NPOR; M1: VREF+ → VDDA
STM32F103VBSTM32F10391 из 100C11: PF6 → NC; F1: PF0 → OSC_IN; F2: PF9 → VSS; G1: PF1 → OSC_OUT; G2: PF10 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: VDDA → VREF+; M1: VREF+ → VDDA
STM32F373V8, STM32F373VB, STM32F373VCSTM32F37391 из 100E3: VSS → PF4; F12: VSS → VSSSD; G12: VDD → VDDSD12; K1: VSSA → VSSA/VREF-; K12: PB13 → VREFSD+; L1: VDDA → VREF+; L11: PB11 → VREFSD-; L12: PB12 → VDDSD3; M1: VREF+ → VDDA
STM32F378VCSTM32F3x890 из 100E3: VSS → PF4; F12: VSS → VSSSD; G12: VDD → VDDSD12; K1: VSSA → VSSA/VREF-; K12: PB13 → VREFSD+; L1: VDDA → VREF+; L6: PB2 → NPOR; L11: PB11 → VREFSD-; L12: PB12 → VDDSD3; M1: VREF+ → VDDA
STM32L151V8Hx, STM32L151VBHxSTM32L151/15290 из 100C11: PF6 → PH2; E2: VBAT → VLCD; F1: PF0 → PH0; F2: PF9 → VSS; G1: PF1 → PH1; G2: PF10 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: VDDA → VREF+; M1: VREF+ → VDDA
STM32L151V8HxA, STM32L151VBHxASTM32L151/15290 из 100C11: PF6 → PH2; E2: VBAT → VLCD; F1: PF0 → PH0; F2: PF9 → VSS; G1: PF1 → PH1; G2: PF10 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: VDDA → VREF+; M1: VREF+ → VDDA
STM32L151VCSTM32L151/15290 из 100C11: PF6 → PH2; E2: VBAT → VLCD; F1: PF0 → PH0; F2: PF9 → VSS; G1: PF1 → PH1; G2: PF10 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: VDDA → VREF+; M1: VREF+ → VDDA

Частые вопросы

На каких выводах USART1 у STM32F302VD?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PE0 (шарик C3, AF7) или PA9 (шарик D10, AF7) или PC4 (шарик K5, AF7), USART1_RX — на PE1 (шарик A2, AF7) или PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7) или PC5 (шарик L5, AF7).

Где у STM32F302VD выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F302VD?

I2C1_SCL — PB8 (шарик A3, AF4) или PA15 (шарик A9, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PA14 (шарик A10, AF4) или PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).

Сколько выводов ввода-вывода у STM32F302VD в корпусе UFBGA100?

86 из 100. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F302VD и STM32F302VE?

Объёмом памяти: STM32F302VD — 384 КБ флеш-памяти и 64 КБ ОЗУ, STM32F302VE — 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F302VD?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
