STM32F103VB в корпусе UFBGA100: распиновка

STM32F103VB — микроконтроллер STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 128 КБ флеш-памяти и 20 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 72 МГц
Флеш-память
128 КБ
ОЗУ
20 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
80
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

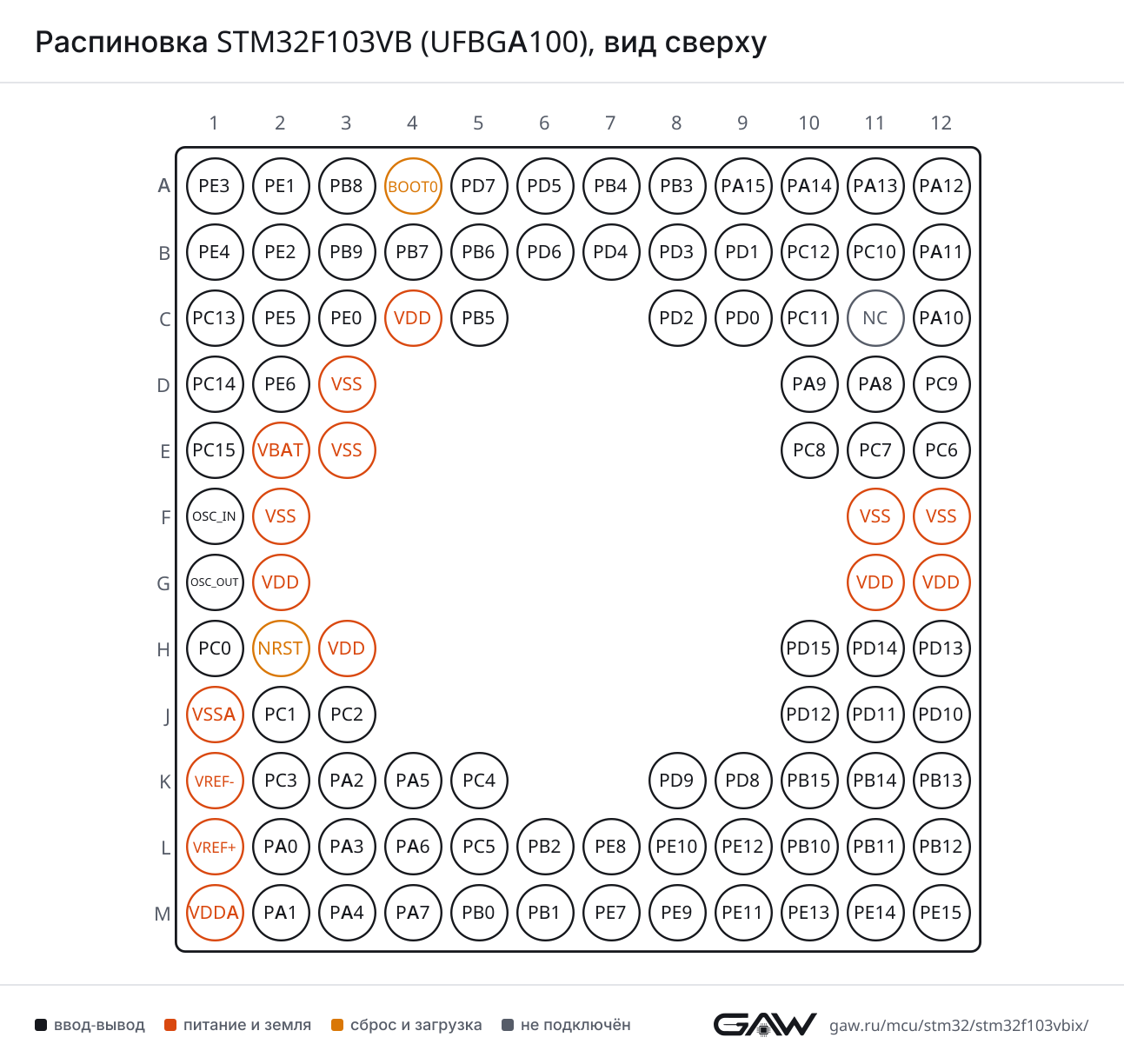

Расположение шариков STM32F103VB в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: SYS_TRACED0PE3PE1 — шарик A2PE1PB8 — шарик A3: CAN_RX, I2C1_SCL, TIM4_CH3PB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: USART2_CKPD7PD5 — шарик A6: USART2_TXPD5PB4 — шарик A7: SPI1_MISO, SYS_NJTRST, TIM3_CH1PB4PB3 — шарик A8: SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH2PB3PA15 — шарик A9: ADC1_EXTI15, ADC2_EXTI15, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PA14 — шарик A10: SYS_JTCK-SWCLKPA14PA13 — шарик A11: SYS_JTMS-SWDIOPA13PA12 — шарик A12: CAN_TX, TIM1_ETR, USART1_RTS, USB_DPPA12PE4 — шарик B1: SYS_TRACED1PE4PE2 — шарик B2: SYS_TRACECLKPE2PB9 — шарик B3: CAN_TX, I2C1_SDA, TIM4_CH4PB9PB7 — шарик B4: I2C1_SDA, TIM4_CH2, USART1_RXPB7PB6 — шарик B5: I2C1_SCL, TIM4_CH1, USART1_TXPB6PD6 — шарик B6: USART2_RXPD6PD4 — шарик B7: USART2_RTSPD4PD3 — шарик B8: USART2_CTSPD3PD1 — шарик B9: CAN_TXPD1PC12 — шарик B10: USART3_CKPC12PC10 — шарик B11: USART3_TXPC10PA11 — шарик B12: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DMPA11PC13-TAMPER-RTC — шарик C1: RTC_OUT, RTC_TAMPERPC13PE5 — шарик C2: SYS_TRACED2PE5PE0 — шарик C3: TIM4_ETRPE0VDD — шарик C4VDDPB5 — шарик C5: I2C1_SMBA, SPI1_MOSI, TIM3_CH2PB5PD2 — шарик C8: TIM3_ETRPD2PD0 — шарик C9: CAN_RXPD0PC11 — шарик C10: ADC1_EXTI11, ADC2_EXTI11, USART3_RXPC11NC — шарик C11NCPA10 — шарик C12: TIM1_CH3, USART1_RXPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: SYS_TRACED3PE6VSS — шарик D3VSSPA9 — шарик D10: TIM1_CH2, USART1_TXPA9PA8 — шарик D11: RCC_MCO, TIM1_CH1, USART1_CKPA8PC9 — шарик D12: TIM3_CH4PC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик E2VBATVSS — шарик E3VSSPC8 — шарик E10: TIM3_CH3PC8PC7 — шарик E11: TIM3_CH2PC7PC6 — шарик E12: TIM3_CH1PC6OSC_IN — шарик F1: RCC_OSC_INOSC_INVSS — шарик F2VSSVSS — шарик F11VSSVSS — шарик F12VSSOSC_OUT — шарик G1: RCC_OSC_OUTOSCOUTVDD — шарик G2VDDVDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC1_IN10, ADC2_IN10PC0NRST — шарик H2NRSTVDD — шарик H3VDDPD15 — шарик H10: ADC1_EXTI15, ADC2_EXTI15, TIM4_CH4PD15PD14 — шарик H11: TIM4_CH3PD14PD13 — шарик H12: TIM4_CH2PD13VSSA — шарик J1VSSAPC1 — шарик J2: ADC1_IN11, ADC2_IN11PC1PC2 — шарик J3: ADC1_IN12, ADC2_IN12PC2PD12 — шарик J10: TIM4_CH1, USART3_RTSPD12PD11 — шарик J11: ADC1_EXTI11, ADC2_EXTI11, USART3_CTSPD11PD10 — шарик J12: USART3_CKPD10VREF- — шарик K1VREF-PC3 — шарик K2: ADC1_IN13, ADC2_IN13PC3PA2 — шарик K3: ADC1_IN2, ADC2_IN2, TIM2_CH3, USART2_TXPA2PA5 — шарик K4: ADC1_IN5, ADC2_IN5, SPI1_SCKPA5PC4 — шарик K5: ADC1_IN14, ADC2_IN14PC4PD9 — шарик K8: USART3_RXPD9PD8 — шарик K9: USART3_TXPD8PB15 — шарик K10: ADC1_EXTI15, ADC2_EXTI15, SPI2_MOSI, TIM1_CH3NPB15PB14 — шарик K11: SPI2_MISO, TIM1_CH2N, USART3_RTSPB14PB13 — шарик K12: SPI2_SCK, TIM1_CH1N, USART3_CTSPB13VREF+ — шарик L1VREF+PA0-WKUP — шарик L2: ADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, USART2_CTSPA0PA3 — шарик L3: ADC1_IN3, ADC2_IN3, TIM2_CH4, USART2_RXPA3PA6 — шарик L4: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH1PA6PC5 — шарик L5: ADC1_IN15, ADC2_IN15PC5PB2 — шарик L6PB2PE8 — шарик L7: TIM1_CH1NPE8PE10 — шарик L8: TIM1_CH2NPE10PE12 — шарик L9: TIM1_CH3NPE12PB10 — шарик L10: I2C2_SCL, TIM2_CH3, USART3_TXPB10PB11 — шарик L11: ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RXPB11PB12 — шарик L12: I2C2_SMBA, SPI2_NSS, TIM1_BKIN, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC1_IN1, ADC2_IN1, TIM2_CH2, USART2_RTSPA1PA4 — шарик M3: ADC1_IN4, ADC2_IN4, SPI1_NSS, USART2_CKPA4PA7 — шарик M4: ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH2PA7PB0 — шарик M5: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3PB0PB1 — шарик M6: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4PB1PE7 — шарик M7: TIM1_ETRPE7PE9 — шарик M8: TIM1_CH1PE9PE11 — шарик M9: ADC1_EXTI11, ADC2_EXTI11, TIM1_CH2PE11PE13 — шарик M10: TIM1_CH3PE13PE14 — шарик M11: TIM1_CH4PE14PE15 — шарик M12: ADC1_EXTI15, ADC2_EXTI15, TIM1_BKINPE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D11)
CTSPA11 (B12)
RTSPA12 (A12)
RXPB7 (B4, ремап), PA10 (C12)
TXPB6 (B5, ремап), PA9 (D10)
USART2CKPD7 (A5, ремап), PA4 (M3)
CTSPD3 (B8, ремап), PA0-WKUP (L2)
RTSPD4 (B7, ремап), PA1 (M2)
RXPD6 (B6, ремап), PA3 (L3)
TXPD5 (A6, ремап), PA2 (K3)
USART3CKPC12 (B10, ремап), PD10 (J12, ремап), PB12 (L12)
CTSPD11 (J11, ремап), PB13 (K12)
RTSPD12 (J10, ремап), PB14 (K11)
RXPC11 (C10, ремап), PD9 (K8, ремап), PB11 (L11)
TXPC10 (B11, ремап), PD8 (K9, ремап), PB10 (L10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, ремап), PA6 (L4)
MOSIPB5 (C5, ремап), PA7 (M4)
NSSPA15 (A9, ремап), PA4 (M3)
SCKPB3 (A8, ремап), PA5 (K4)
SPI2MISOPB14 (K11)
MOSIPB15 (K10)
NSSPB12 (L12)
SCKPB13 (K12)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, ремап), PB6 (B5)
SDAPB9 (B3, ремап), PB7 (B4)
SMBAPB5 (C5)
I2C2SCLPB10 (L10)
SDAPB11 (L11)
SMBAPB12 (L12)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPB8 (A3, ремап), PA11 (B12), PD0 (C9, ремап)
TXPA12 (A12), PB9 (B3, ремап), PD1 (B9, ремап)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B12)
DPPA12 (A12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN0PA0-WKUP (L2)
IN1PA1 (M2)
IN2PA2 (K3)
IN3PA3 (L3)
IN4PA4 (M3)
IN5PA5 (K4)
IN6PA6 (L4)
IN7PA7 (M4)
IN8PB0 (M5)
IN9PB1 (M6)
IN10PC0 (H1)
IN11PC1 (J2)
IN12PC2 (J3)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)
ADC2EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN0PA0-WKUP (L2)
IN1PA1 (M2)
IN2PA2 (K3)
IN3PA3 (L3)
IN4PA4 (M3)
IN5PA5 (K4)
IN6PA6 (L4)
IN7PA7 (M4)
IN8PB0 (M5)
IN9PB1 (M6)
IN10PC0 (H1)
IN11PC1 (J2)
IN12PC2 (J3)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L4, ремап), PB12 (L12), PE15 (M12, ремап)
CH1PA8 (D11), PE9 (M8, ремап)
CH1NPB13 (K12), PE8 (L7, ремап), PA7 (M4, ремап)
CH2PA9 (D10), PE11 (M9, ремап)
CH2NPB14 (K11), PE10 (L8, ремап), PB0 (M5, ремап)
CH3PA10 (C12), PE13 (M10, ремап)
CH3NPB15 (K10), PE12 (L9, ремап), PB1 (M6, ремап)
CH4PA11 (B12), PE14 (M11, ремап)
ETRPA12 (A12), PE7 (M7, ремап)
TIM2CH1PA15 (A9, ремап), PA0-WKUP (L2)
CH2PB3 (A8, ремап), PA1 (M2)
CH3PA2 (K3), PB10 (L10, ремап)
CH4PA3 (L3), PB11 (L11, ремап)
ETRPA15 (A9, ремап), PA0-WKUP (L2)
TIM3CH1PB4 (A7, ремап), PC6 (E12, ремап), PA6 (L4)
CH2PB5 (C5, ремап), PC7 (E11, ремап), PA7 (M4)
CH3PC8 (E10, ремап), PB0 (M5)
CH4PC9 (D12, ремап), PB1 (M6)
ETRPD2 (C8)
TIM4CH1PB6 (B5), PD12 (J10, ремап)
CH2PB7 (B4), PD13 (H12, ремап)
CH3PB8 (A3), PD14 (H11, ремап)
CH4PB9 (B3), PD15 (H10, ремап)
ETRPE0 (C3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (C1)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A10)
JTDIPA15 (A9)
JTDO-TRACESWOPB3 (A8)
JTMS-SWDIOPA13 (A11)
NJTRSTPB4 (A7)
TRACECLKPE2 (B2)
TRACED0PE3 (A1)
TRACED1PE4 (B1)
TRACED2PE5 (C2)
TRACED3PE6 (D2)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D11)
OSC_INOSC_IN (F1)
OSC_OUTOSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (C1)
SYS_WKUPPA0-WKUP (L2)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводSYS_TRACED0
A2PE1ввод-вывод—
A3PB8ввод-выводCAN_RX (ремап), I2C1_SCL (ремап), TIM4_CH3
A4BOOT0загрузка—
A5PD7ввод-выводUSART2_CK (ремап)
A6PD5ввод-выводUSART2_TX (ремап)
A7PB4ввод-выводSPI1_MISO (ремап), SYS_NJTRST, TIM3_CH1 (ремап)
A8PB3ввод-выводSPI1_SCK (ремап), SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
A9PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, SPI1_NSS (ремап), SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
A10PA14ввод-выводSYS_JTCK-SWCLK
A11PA13ввод-выводSYS_JTMS-SWDIO
A12PA12ввод-выводCAN_TX, TIM1_ETR, USART1_RTS, USB_DP
B1PE4ввод-выводSYS_TRACED1
B2PE2ввод-выводSYS_TRACECLK
B3PB9ввод-выводCAN_TX (ремап), I2C1_SDA (ремап), TIM4_CH4
B4PB7ввод-выводI2C1_SDA, TIM4_CH2, USART1_RX (ремап)
B5PB6ввод-выводI2C1_SCL, TIM4_CH1, USART1_TX (ремап)
B6PD6ввод-выводUSART2_RX (ремап)
B7PD4ввод-выводUSART2_RTS (ремап)
B8PD3ввод-выводUSART2_CTS (ремап)
B9PD1ввод-выводCAN_TX (ремап)
B10PC12ввод-выводUSART3_CK (ремап)
B11PC10ввод-выводUSART3_TX (ремап)
B12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM
C1PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
C2PE5ввод-выводSYS_TRACED2
C3PE0ввод-выводTIM4_ETR
C4VDDпитание—
C5PB5ввод-выводI2C1_SMBA, SPI1_MOSI (ремап), TIM3_CH2 (ремап)
C8PD2ввод-выводTIM3_ETR
C9PD0ввод-выводCAN_RX (ремап)
C10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, USART3_RX (ремап)
C11NCне подключён—
C12PA10ввод-выводTIM1_CH3, USART1_RX
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводSYS_TRACED3
D3VSSпитание—
D10PA9ввод-выводTIM1_CH2, USART1_TX
D11PA8ввод-выводRCC_MCO, TIM1_CH1, USART1_CK
D12PC9ввод-выводTIM3_CH4 (ремап)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
E2VBATпитание—
E3VSSпитание—
E10PC8ввод-выводTIM3_CH3 (ремап)
E11PC7ввод-выводTIM3_CH2 (ремап)
E12PC6ввод-выводTIM3_CH1 (ремап)
F1OSC_INслужебныйRCC_OSC_IN
F2VSSпитание—
F11VSSпитание—
F12VSSпитание—
G1OSC_OUTслужебныйRCC_OSC_OUT
G2VDDпитание—
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC1_IN10, ADC2_IN10
H2NRSTсброс—
H3VDDпитание—
H10PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, TIM4_CH4 (ремап)
H11PD14ввод-выводTIM4_CH3 (ремап)
H12PD13ввод-выводTIM4_CH2 (ремап)
J1VSSAпитание—
J2PC1ввод-выводADC1_IN11, ADC2_IN11
J3PC2ввод-выводADC1_IN12, ADC2_IN12
J10PD12ввод-выводTIM4_CH1 (ремап), USART3_RTS (ремап)
J11PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, USART3_CTS (ремап)
J12PD10ввод-выводUSART3_CK (ремап)
K1VREF-питание—
K2PC3ввод-выводADC1_IN13, ADC2_IN13
K3PA2ввод-выводADC1_IN2, ADC2_IN2, TIM2_CH3, USART2_TX
K4PA5ввод-выводADC1_IN5, ADC2_IN5, SPI1_SCK
K5PC4ввод-выводADC1_IN14, ADC2_IN14
K8PD9ввод-выводUSART3_RX (ремап)
K9PD8ввод-выводUSART3_TX (ремап)
K10PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, SPI2_MOSI, TIM1_CH3N
K11PB14ввод-выводSPI2_MISO, TIM1_CH2N, USART3_RTS
K12PB13ввод-выводSPI2_SCK, TIM1_CH1N, USART3_CTS
L1VREF+питание—
L2PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, USART2_CTS
L3PA3ввод-выводADC1_IN3, ADC2_IN3, TIM2_CH4, USART2_RX
L4PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1
L5PC5ввод-выводADC1_IN15, ADC2_IN15
L6PB2ввод-вывод—
L7PE8ввод-выводTIM1_CH1N (ремап)
L8PE10ввод-выводTIM1_CH2N (ремап)
L9PE12ввод-выводTIM1_CH3N (ремап)
L10PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
L11PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
L12PB12ввод-выводI2C2_SMBA, SPI2_NSS, TIM1_BKIN, USART3_CK
M1VDDAпитание—
M2PA1ввод-выводADC1_IN1, ADC2_IN1, TIM2_CH2, USART2_RTS
M3PA4ввод-выводADC1_IN4, ADC2_IN4, SPI1_NSS, USART2_CK
M4PA7ввод-выводADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2
M5PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3
M6PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4
M7PE7ввод-выводTIM1_ETR (ремап)
M8PE9ввод-выводTIM1_CH1 (ремап)
M9PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, TIM1_CH2 (ремап)
M10PE13ввод-выводTIM1_CH3 (ремап)
M11PE14ввод-выводTIM1_CH4 (ремап)
M12PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, TIM1_BKIN (ремап)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VDDC4, G2, G11, G12, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VREF-K1нижнее опорное напряжение АЦП
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD3, E3, F2, F11, F12общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе
OSC_INF1вход генератора с внешним кварцевым резонатором
OSC_OUTG1выход генератора с внешним кварцевым резонатором
NCC11не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F103VBIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F103VBSTM32F103VBIx128 КБ20 КБ

Линейка STM32F103, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151V(8-B)HxSTM32L151/15296 из 100C11: NC → PH2; E2: VBAT → VLCD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L151V(8-B)HxASTM32L151/15296 из 100C11: NC → PH2; E2: VBAT → VLCD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L151VCHxSTM32L151/15296 из 100C11: NC → PH2; E2: VBAT → VLCD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L152V(8-B)HxSTM32L151/15296 из 100C11: NC → PH2; E2: VBAT → VLCD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L152V(8-B)HxASTM32L151/15296 из 100C11: NC → PH2; E2: VBAT → VLCD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L152VCHxSTM32L151/15296 из 100C11: NC → PH2; E2: VBAT → VLCD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L162VCHxSTM32L16296 из 100C11: NC → PH2; E2: VBAT → VLCD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L431VCIxSTM32L4x196 из 100A4: BOOT0 → PH3; C11: NC → VDD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L433VCIxSTM32L4x396 из 100A4: BOOT0 → PH3; C11: NC → VDDUSB; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L443VCIxSTM32L4x396 из 100A4: BOOT0 → PH3; C11: NC → VDDUSB; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L451V(C-E)IxSTM32L4x196 из 100A4: BOOT0 → PH3; C11: NC → VDD; F1: OSC_IN → PH0; G1: OSC_OUT → PH1
STM32L452V(C-E)IxSTM32L4x296 из 100A4: BOOT0 → PH3; C11: NC → VDDUSB; F1: OSC_IN → PH0; G1: OSC_OUT → PH1

Частые вопросы

На каких выводах USART1 у STM32F103VB?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, после ремапа) или PA9 (шарик D10), USART1_RX — на PB7 (шарик B4, после ремапа) или PA10 (шарик C12).

Где у STM32F103VB выводы SWD для программатора?

SWDIO — PA13 (шарик A11), SWCLK — PA14 (шарик A10). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F103VB?

I2C1_SCL — PB8 (шарик A3, после ремапа) или PB6 (шарик B5), I2C1_SDA — PB9 (шарик B3, после ремапа) или PB7 (шарик B4).

Сколько выводов ввода-вывода у STM32F103VB в корпусе UFBGA100?

80 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F103VB?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
