STM32F373V8, STM32F373VB и STM32F373VC в корпусе UFBGA100: распиновка

STM32F373V8, STM32F373VB и STM32F373VC — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 64, 128 и 256 КБ флеш-памяти и 16, 24 и 32 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 84 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
64, 128 и 256 КБ
ОЗУ
16, 24 и 32 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
84
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F373V8, STM32F373VB, STM32F373VC в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: SYS_TRACED0, TSC_G7_IO2PE3PE1 — шарик A2: USART1_RXPE1PB8 — шарик A3: CAN_RX, CEC, COMP1_OUT, I2C1_SCL, I2S2_CK, SPI2_SCK, TIM16_CH1, TIM19_CH3, TIM4_CH3, TSC_SYNC, USART3_TXPB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: I2S2_CK, SPI2_SCK, USART2_CKPD7PD5 — шарик A6: USART2_TXPD5PB4 — шарик A7: I2S1_MCK, I2S3_MCK, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM15_CH1N, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RXPB4PB3 — шарик A8: I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM13_CH1, TIM2_CH2, TIM3_ETR, TIM4_ETR, TSC_G5_IO1, USART2_TXPB3PA15 — шарик A9: ADC1_EXTI15, I2C1_SCL, I2S1_WS, I2S3_WS, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM12_CH2, TIM2_CH1, TIM2_ETR, TSC_SYNCPA15PA14 — шарик A10: I2C1_SDA, SYS_JTCK-SWCLK, TIM12_CH1, TSC_G4_IO4PA14PA13 — шарик A11: I2S1_MCK, IR_OUT, SPI1_MISO, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TIM5_CH4, TSC_G4_IO3, USART3_CTSPA13PA12 — шарик A12: CAN_TX, COMP2_OUT, I2S1_CK, SPI1_SCK, TIM16_CH1, TIM4_CH2, TIM5_CH3, USART1_DE, USART1_RTS, USB_DPPA12PE4 — шарик B1: SYS_TRACED1, TSC_G7_IO3PE4PE2 — шарик B2: SYS_TRACECK, TSC_G7_IO1PE2PB9 — шарик B3: CAN_TX, COMP2_OUT, DAC1_EXTI9, DAC2_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM19_CH4, TIM4_CH4, USART3_RXPB9PB7 — шарик B4: I2C1_SDA, TIM15_CH2, TIM17_CH1N, TIM19_CH2, TIM3_CH4, TIM4_CH2, TSC_G5_IO4, USART1_RXPB7PB6 — шарик B5: I2C1_SCL, TIM15_CH1, TIM16_CH1N, TIM19_CH1, TIM3_CH3, TIM4_CH1, TSC_G5_IO3, USART1_TXPB6PD6 — шарик B6: I2S2_WS, SPI2_NSS, USART2_RXPD6PD4 — шарик B7: I2S2_SD, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD3 — шарик B8: I2S2_MCK, SPI2_MISO, USART2_CTSPD3PD1 — шарик B9: CAN_TX, TIM19_ETRPD1PC12 — шарик B10: I2S3_SD, SPI3_MOSI, TIM19_CH3, USART3_CKPC12PC10 — шарик B11: I2S3_CK, SPI3_SCK, TIM19_CH1, USART3_TXPC10PA11 — шарик B12: ADC1_EXTI11, CAN_RX, COMP1_OUT, I2S1_WS, I2S2_WS, SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI1_NSS, SPI2_NSS, TIM4_CH1, TIM5_CH2, USART1_CTS, USB_DMPA11PC13 — шарик C1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PE5 — шарик C2: SYS_TRACED2, TSC_G7_IO4PE5PE0 — шарик C3: TIM4_ETR, USART1_TXPE0VDD — шарик C4VDDPB5 — шарик C5: I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM19_ETR, TIM3_CH2, USART2_CKPB5PD2 — шарик C8: TIM3_ETRPD2PD0 — шарик C9: CAN_RX, TIM19_CH4PD0PC11 — шарик C10: ADC1_EXTI11, I2S3_MCK, SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI3_MISO, TIM19_CH2, USART3_RXPC11PF6 — шарик C11: I2C2_SCL, I2S1_SD, SPI1_MOSI, TIM4_CH4, USART3_DE, USART3_RTSPF6PA10 — шарик C12: I2C2_SDA, I2S2_SD, SPI2_MOSI, TIM14_CH1, TIM17_BKIN, TIM2_CH4, TSC_G4_IO2, USART1_RXPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: RTC_TAMP3, SYS_TRACED3, SYS_WKUP3PE6VSS — шарик D3VSSPA9 — шарик D10: DAC1_EXTI9, DAC2_EXTI9, I2C2_SCL, I2S2_MCK, SPI2_MISO, TIM13_CH1, TIM15_BKIN, TIM2_CH3, TSC_G4_IO1, USART1_TXPA9PA8 — шарик D11: I2C2_SMBA, I2S2_CK, RCC_MCO, SPI2_SCK, TIM4_ETR, TIM5_CH1, TIM5_ETR, USART1_CKPA8PC9 — шарик D12: DAC1_EXTI9, DAC2_EXTI9, I2S1_SD, SPI1_MOSI, TIM3_CH4PC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, RCC_OSC32_OUT, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15PC15VBAT — шарик E2VBATPF4 — шарик E3PF4PC8 — шарик E10: I2S1_MCK, SPI1_MISO, TIM3_CH3PC8PC7 — шарик E11: I2S1_CK, SPI1_SCK, TIM3_CH2PC7PC6 — шарик E12: I2S1_WS, SPI1_NSS, TIM3_CH1PC6PF0-OSC_IN — шарик F1: I2C2_SDA, RCC_OSC_INPF0PF9 — шарик F2: DAC1_EXTI9, DAC2_EXTI9, TIM14_CH1PF9VSS — шарик F11VSSVSSSD — шарик F12VSSSDPF1-OSC_OUT — шарик G1: I2C2_SCL, RCC_OSC_OUTPF1PF10 — шарик G2PF10VDD — шарик G11VDDVDDSD12 — шарик G12VDDSD12PC0 — шарик H1: ADC1_IN10, TIM5_CH1, TIM5_ETRPC0NRST — шарик H2NRSTVDD — шарик H3VDDPD15 — шарик H10: ADC1_EXTI15, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN0M, SDADC3_EXTI15, TIM4_CH4, TSC_G8_IO4PD15PD14 — шарик H11: SDADC3_AIN0P, TIM4_CH3, TSC_G8_IO3PD14PD13 — шарик H12: SDADC3_AIN1P, SDADC3_AIN2M, TIM4_CH2, TSC_G8_IO2PD13PF2 — шарик J1: I2C2_SMBAPF2PC1 — шарик J2: ADC1_IN11, TIM5_CH2PC1PC2 — шарик J3: ADC1_IN12, I2S2_MCK, SPI2_MISO, TIM5_CH3PC2PD12 — шарик J10: SDADC3_AIN2P, TIM4_CH1, TSC_G8_IO1, USART3_DE, USART3_RTSPD12PD11 — шарик J11: ADC1_EXTI11, SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_AIN3P, SDADC3_AIN4M, SDADC3_EXTI11, USART3_CTSPD11PD10 — шарик J12: SDADC3_AIN4P, USART3_CKPD10VSSA/VREF- — шарик K1VSSA/VREF-PC3 — шарик K2: ADC1_IN13, I2S2_SD, SPI2_MOSI, TIM5_CH4PC3PA2 — шарик K3: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S3_MCK, SPI3_MISO, TIM15_CH1, TIM19_CH3, TIM2_CH3, TIM5_CH3, TSC_G1_IO3, USART2_TXPA2PA5 — шарик K4: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, SPI1_SCK, TIM12_CH2, TIM14_CH1, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5PC4 — шарик K5: ADC1_IN14, TIM13_CH1, TSC_G3_IO1, USART1_TXPC4PD9 — шарик K8: DAC1_EXTI9, DAC2_EXTI9, SDADC3_AIN5P, SDADC3_AIN6M, TSC_G6_IO4, USART3_RXPD9PD8 — шарик K9: I2S2_CK, SDADC3_AIN6P, SPI2_SCK, TSC_G6_IO3, USART3_TXPD8PB15 — шарик K10: ADC1_EXTI15, I2S2_SD, RTC_REFIN, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN7P, SDADC3_AIN8M, SDADC3_EXTI15, SPI2_MOSI, TIM12_CH2, TIM15_CH1N, TIM15_CH2, TSC_G6_IO2PB15PB14 — шарик K11: I2S2_MCK, SDADC3_AIN8P, SPI2_MISO, TIM12_CH1, TIM15_CH1, TSC_G6_IO1, USART3_DE, USART3_RTSPB14VREFSD+ — шарик K12VREFSD+VREF+ — шарик L1VREF+PA0 — шарик L2: ADC1_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM19_CH1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM5_ETR, TSC_G1_IO1, USART2_CTSPA0PA3 — шарик L3: ADC1_IN3, COMP2_INP, I2S3_SD, SPI3_MOSI, TIM15_CH2, TIM19_CH4, TIM2_CH4, TIM5_CH4, TSC_G1_IO4, USART2_RXPA3PA6 — шарик L4: ADC1_IN6, COMP1_OUT, DAC2_OUT1, I2S1_MCK, SPI1_MISO, TIM13_CH1, TIM16_CH1, TIM3_CH1, TSC_G2_IO3PA6PC5 — шарик L5: ADC1_IN15, TSC_G3_IO2, USART1_RXPC5PB2 — шарик L6: SDADC1_AIN4P, SDADC2_AIN6PPB2PE8 — шарик L7: SDADC1_AIN8P, SDADC2_AIN8PPE8PE10 — шарик L8: SDADC1_AIN2PPE10PE12 — шарик L9: SDADC1_AIN0P, SDADC2_AIN3P, SDADC2_AIN4MPE12PB10 — шарик L10: CEC, I2S2_CK, SDADC2_AIN0M, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10VREFSD- — шарик L11VREFSDVDDSD3 — шарик L12VDDSD3VDDA — шарик M1VDDAPA1 — шарик M2: ADC1_IN1, COMP1_INP, I2S3_CK, RTC_REFIN, SPI3_SCK, TIM15_CH1N, TIM19_CH2, TIM2_CH2, TIM5_CH2, TSC_G1_IO2, USART2_DE, USART2_RTSPA1PA4 — шарик M3: ADC1_IN4, DAC1_OUT1, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, TIM12_CH1, TIM3_CH2, TSC_G2_IO1, USART2_CKPA4PA7 — шарик M4: ADC1_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM3_CH2, TSC_G2_IO4PA7PB0 — шарик M5: ADC1_IN8, I2S1_SD, SDADC1_AIN6P, SPI1_MOSI, TIM3_CH2, TIM3_CH3, TSC_G3_IO3PB0PB1 — шарик M6: ADC1_IN9, SDADC1_AIN5P, SDADC1_AIN6M, TIM3_CH4, TSC_G3_IO4PB1PE7 — шарик M7: SDADC1_AIN3P, SDADC1_AIN4M, SDADC2_AIN5P, SDADC2_AIN6MPE7PE9 — шарик M8: DAC1_EXTI9, DAC2_EXTI9, SDADC1_AIN7P, SDADC1_AIN8M, SDADC2_AIN7P, SDADC2_AIN8MPE9PE11 — шарик M9: ADC1_EXTI11, SDADC1_AIN1P, SDADC1_AIN2M, SDADC1_EXTI11, SDADC2_AIN4P, SDADC2_EXTI11, SDADC3_EXTI11PE11PE13 — шарик M10: SDADC1_AIN0M, SDADC2_AIN2PPE13PE14 — шарик M11: SDADC2_AIN1P, SDADC2_AIN2MPE14PE15 — шарик M12: ADC1_EXTI15, SDADC1_EXTI15, SDADC2_AIN0P, SDADC2_EXTI15, SDADC3_EXTI15, USART3_RXPE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

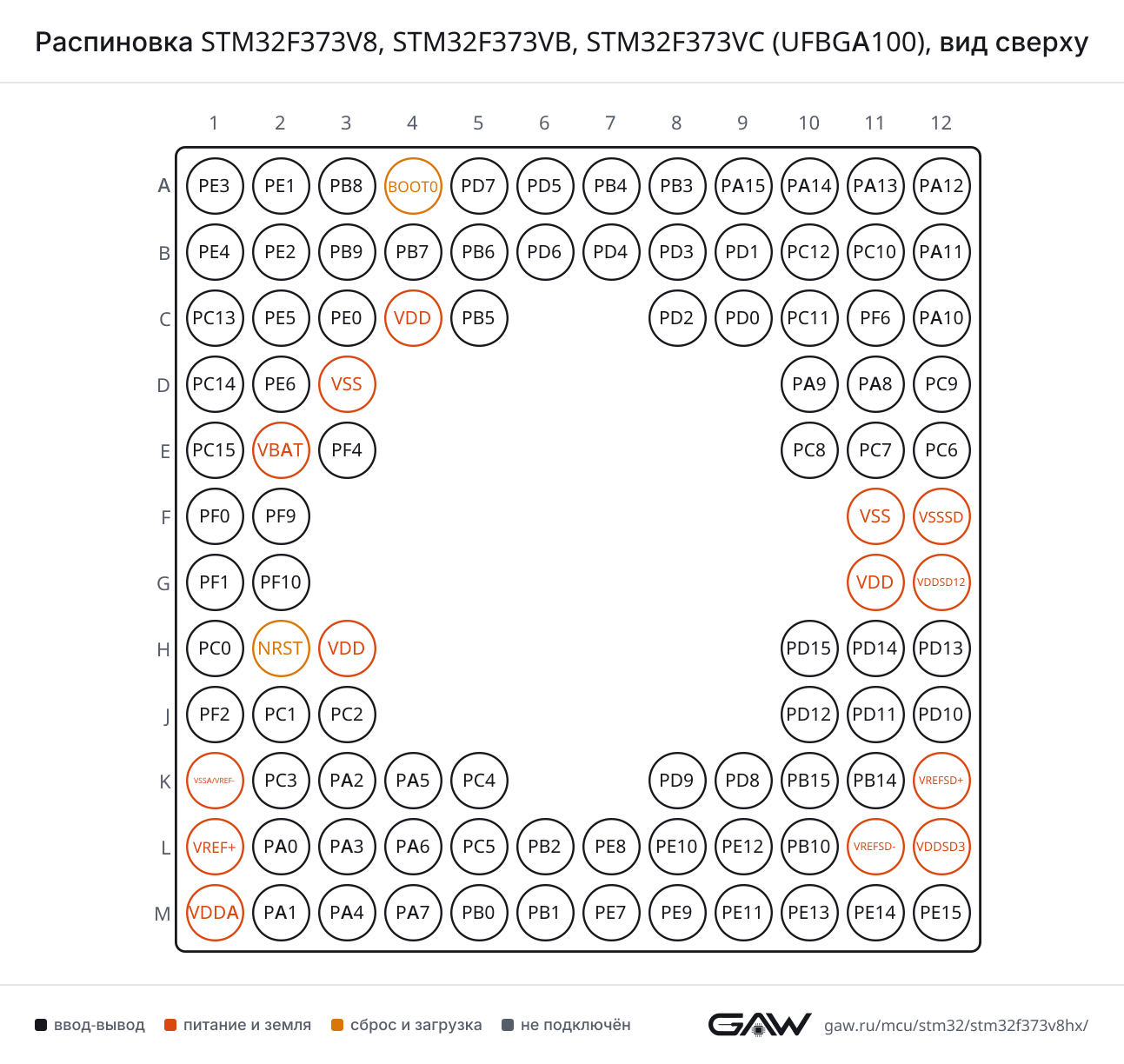

Распиновка STM32F373V8, STM32F373VB, STM32F373VC (UFBGA100), вид сверхуРаспиновка UFBGA100 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D11, AF7)
CTSPA11 (B12, AF7)
DEPA12 (A12, AF7)
RTSPA12 (A12, AF7)
RXPE1 (A2, AF7), PB7 (B4, AF7), PA10 (C12, AF7), PC5 (L5, AF7)
TXPB6 (B5, AF7), PE0 (C3, AF7), PA9 (D10, AF7), PC4 (K5, AF7)
USART2CKPD7 (A5, AF7), PB5 (C5, AF7), PA4 (M3, AF7)
CTSPD3 (B8, AF7), PA0 (L2, AF7)
DEPD4 (B7, AF7), PA1 (M2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPB4 (A7, AF7), PD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PB3 (A8, AF7), PA2 (K3, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7)
CTSPA13 (A11, AF7), PD11 (J11, AF7)
DEPF6 (C11, AF7), PD12 (J10, AF7), PB14 (K11, AF7)
RTSPF6 (C11, AF7), PD12 (J10, AF7), PB14 (K11, AF7)
RXPB9 (B3, AF7), PC11 (C10, AF7), PD9 (K8, AF7), PE15 (M12, AF7)
TXPB8 (A3, AF7), PC10 (B11, AF7), PD8 (K9, AF7), PB10 (L10, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, AF5), PA13 (A11, AF6), PC8 (E10, AF5), PA6 (L4, AF5)
MOSIPB5 (C5, AF5), PF6 (C11, AF5), PC9 (D12, AF5), PA7 (M4, AF5), PB0 (M5, AF5)
NSSPA15 (A9, AF5), PA11 (B12, AF6), PC6 (E12, AF5), PA4 (M3, AF5)
SCKPB3 (A8, AF5), PA12 (A12, AF6), PC7 (E11, AF5), PA5 (K4, AF5)
SPI2MISOPD3 (B8, AF5), PA9 (D10, AF5), PC2 (J3, AF5), PB14 (K11, AF5)
MOSIPD4 (B7, AF5), PA10 (C12, AF5), PC3 (K2, AF5), PB15 (K10, AF5)
NSSPB9 (B3, AF5), PD6 (B6, AF5), PA11 (B12, AF5)
SCKPB8 (A3, AF5), PD7 (A5, AF5), PA8 (D11, AF5), PD8 (K9, AF5), PB10 (L10, AF5)
SPI3MISOPB4 (A7, AF6), PC11 (C10, AF6), PA2 (K3, AF6)
MOSIPC12 (B10, AF6), PB5 (C5, AF6), PA3 (L3, AF6)
NSSPA15 (A9, AF6), PA4 (M3, AF6)
SCKPB3 (A8, AF6), PC10 (B11, AF6), PA1 (M2, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3 (A8, AF5), PA12 (A12, AF6), PC7 (E11, AF5), PA5 (K4, AF5)
MCKPB4 (A7, AF5), PA13 (A11, AF6), PC8 (E10, AF5), PA6 (L4, AF5)
SDPB5 (C5, AF5), PF6 (C11, AF5), PC9 (D12, AF5), PA7 (M4, AF5), PB0 (M5, AF5)
WSPA15 (A9, AF5), PA11 (B12, AF6), PC6 (E12, AF5), PA4 (M3, AF5)
I2S2CKPB8 (A3, AF5), PD7 (A5, AF5), PA8 (D11, AF5), PD8 (K9, AF5), PB10 (L10, AF5)
MCKPD3 (B8, AF5), PA9 (D10, AF5), PC2 (J3, AF5), PB14 (K11, AF5)
SDPD4 (B7, AF5), PA10 (C12, AF5), PC3 (K2, AF5), PB15 (K10, AF5)
WSPB9 (B3, AF5), PD6 (B6, AF5), PA11 (B12, AF5)
I2S3CKPB3 (A8, AF6), PC10 (B11, AF6), PA1 (M2, AF6)
MCKPB4 (A7, AF6), PC11 (C10, AF6), PA2 (K3, AF6)
SDPC12 (B10, AF6), PB5 (C5, AF6), PA3 (L3, AF6)
WSPA15 (A9, AF6), PA4 (M3, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PA15 (A9, AF4), PB6 (B5, AF4)
SDAPA14 (A10, AF4), PB9 (B3, AF4), PB7 (B4, AF4)
SMBAPB5 (C5, AF4)
I2C2SCLPF6 (C11, AF4), PA9 (D10, AF4), PF1-OSC_OUT (G1, AF4)
SDAPA10 (C12, AF4), PF0-OSC_IN (F1, AF4)
SMBAPA8 (D11, AF4), PF2 (J1, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPB8 (A3, AF9), PA11 (B12, AF9), PD0 (C9, AF7)
TXPA12 (A12, AF9), PB9 (B3, AF9), PD1 (B9, AF7)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B12, AF14)
DPPA12 (A12, AF14)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (A3, AF6), PA5 (K4, AF7), PB10 (L10, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN0PA0 (L2)
IN1PA1 (M2)
IN2PA2 (K3)
IN3PA3 (L3)
IN4PA4 (M3)
IN5PA5 (K4)
IN6PA6 (L4)
IN7PA7 (M4)
IN8PB0 (M5)
IN9PB1 (M6)
IN10PC0 (H1)
IN11PC1 (J2)
IN12PC2 (J3)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)

SDADC — сигма-дельта АЦП

БлокСигналВыводы
SDADC1AIN0MPE13 (M10)
AIN0PPE12 (L9)
AIN1PPE11 (M9)
AIN2MPE11 (M9)
AIN2PPE10 (L8)
AIN3PPE7 (M7)
AIN4MPE7 (M7)
AIN4PPB2 (L6)
AIN5PPB1 (M6)
AIN6MPB1 (M6)
AIN6PPB0 (M5)
AIN7PPE9 (M8)
AIN8MPE9 (M8)
AIN8PPE8 (L7)
EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
SDADC2AIN0MPB10 (L10)
AIN0PPE15 (M12)
AIN1PPE14 (M11)
AIN2MPE14 (M11)
AIN2PPE13 (M10)
AIN3PPE12 (L9)
AIN4MPE12 (L9)
AIN4PPE11 (M9)
AIN5PPE7 (M7)
AIN6MPE7 (M7)
AIN6PPB2 (L6)
AIN7PPE9 (M8)
AIN8MPE9 (M8)
AIN8PPE8 (L7)
EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
SDADC3AIN0MPD15 (H10)
AIN0PPD14 (H11)
AIN1PPD13 (H12)
AIN2MPD13 (H12)
AIN2PPD12 (J10)
AIN3PPD11 (J11)
AIN4MPD11 (J11)
AIN4PPD10 (J12)
AIN5PPD9 (K8)
AIN6MPD9 (K8)
AIN6PPD8 (K9)
AIN7PPB15 (K10)
AIN8MPB15 (K10)
AIN8PPB14 (K11)
EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B3), PA9 (D10), PC9 (D12), PF9 (F2), PD9 (K8), PE9 (M8)
OUT1PA4 (M3)
OUT2PA5 (K4)
DAC2EXTI9PB9 (B3), PA9 (D10), PC9 (D12), PF9 (F2), PD9 (K8), PE9 (M8)
OUT1PA6 (L4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (L2)
INPPA1 (M2)
OUTPB8 (A3, AF8), PA11 (B12, AF8), PA0 (L2, AF8), PA6 (L4, AF8)
COMP2INMPA2 (K3)
INPPA3 (L3)
OUTPA12 (A12, AF8), PB9 (B3, AF8), PA2 (K3, AF8), PA7 (M4, AF8)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1)
CH2PB3 (A8, AF1), PA1 (M2, AF1)
CH3PA9 (D10, AF10), PA2 (K3, AF1), PB10 (L10, AF1)
CH4PA10 (C12, AF10), PA3 (L3, AF1)
ETRPA15 (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1)
TIM3CH1PB4 (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PB5 (C5, AF2), PC7 (E11, AF2), PA4 (M3, AF2), PA7 (M4, AF2), PB0 (M5, AF10)
CH3PB6 (B5, AF10), PC8 (E10, AF2), PB0 (M5, AF2)
CH4PB7 (B4, AF10), PC9 (D12, AF2), PB1 (M6, AF2)
ETRPB3 (A8, AF10), PD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PA11 (B12, AF10), PD12 (J10, AF2)
CH2PA12 (A12, AF10), PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PA13 (A11, AF10), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PF6 (C11, AF2), PD15 (H10, AF2)
ETRPB3 (A8, AF2), PE0 (C3, AF2), PA8 (D11, AF10)
TIM5CH1PA8 (D11, AF2), PC0 (H1, AF2), PA0 (L2, AF2)
CH2PA11 (B12, AF2), PC1 (J2, AF2), PA1 (M2, AF2)
CH3PA12 (A12, AF2), PC2 (J3, AF2), PA2 (K3, AF2)
CH4PA13 (A11, AF2), PC3 (K2, AF2), PA3 (L3, AF2)
ETRPA8 (D11, AF2), PC0 (H1, AF2), PA0 (L2, AF2)
TIM12CH1PA14 (A10, AF10), PB14 (K11, AF9), PA4 (M3, AF10)
CH2PA15 (A9, AF10), PA5 (K4, AF10), PB15 (K10, AF9)
TIM13CH1PB3 (A8, AF9), PA9 (D10, AF2), PC4 (K5, AF2), PA6 (L4, AF9)
TIM14CH1PA10 (C12, AF9), PF9 (F2, AF2), PA5 (K4, AF9), PA7 (M4, AF9)
TIM15BKINPA9 (D10, AF9)
CH1PB6 (B5, AF9), PA2 (K3, AF9), PB14 (K11, AF1)
CH1NPB4 (A7, AF9), PB15 (K10, AF2), PA1 (M2, AF9)
CH2PB7 (B4, AF9), PB15 (K10, AF1), PA3 (L3, AF9)
TIM16BKINPB5 (C5, AF1)
CH1PB8 (A3, AF1), PB4 (A7, AF1), PA12 (A12, AF1), PA6 (L4, AF1)
CH1NPA13 (A11, AF1), PB6 (B5, AF1)
TIM17BKINPB4 (A7, AF10), PA10 (C12, AF1)
CH1PB9 (B3, AF1), PB5 (C5, AF10), PA7 (M4, AF1)
CH1NPB7 (B4, AF1)
TIM19CH1PB6 (B5, AF11), PC10 (B11, AF2), PA0 (L2, AF11)
CH2PB7 (B4, AF11), PC11 (C10, AF2), PA1 (M2, AF11)
CH3PB8 (A3, AF11), PC12 (B10, AF2), PA2 (K3, AF11)
CH4PB9 (B3, AF11), PD0 (C9, AF2), PA3 (L3, AF11)
ETRPD1 (B9, AF2), PB5 (C5, AF11)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C1)
OUT_CALIBPC13 (C1)
REFINPB15 (K10, AF0), PA1 (M2, AF0)
TSPC13 (C1)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (L2, AF3)
G1_IO2PA1 (M2, AF3)
G1_IO3PA2 (K3, AF3)
G1_IO4PA3 (L3, AF3)
G2_IO1PA4 (M3, AF3)
G2_IO2PA5 (K4, AF3)
G2_IO3PA6 (L4, AF3)
G2_IO4PA7 (M4, AF3)
G3_IO1PC4 (K5, AF3)
G3_IO2PC5 (L5, AF3)
G3_IO3PB0 (M5, AF3)
G3_IO4PB1 (M6, AF3)
G4_IO1PA9 (D10, AF3)
G4_IO2PA10 (C12, AF3)
G4_IO3PA13 (A11, AF3)
G4_IO4PA14 (A10, AF3)
G5_IO1PB3 (A8, AF3)
G5_IO2PB4 (A7, AF3)
G5_IO3PB6 (B5, AF3)
G5_IO4PB7 (B4, AF3)
G6_IO1PB14 (K11, AF3)
G6_IO2PB15 (K10, AF3)
G6_IO3PD8 (K9, AF3)
G6_IO4PD9 (K8, AF3)
G7_IO1PE2 (B2, AF3)
G7_IO2PE3 (A1, AF3)
G7_IO3PE4 (B1, AF3)
G7_IO4PE5 (C2, AF3)
G8_IO1PD12 (J10, AF3)
G8_IO2PD13 (H12, AF3)
G8_IO3PD14 (H11, AF3)
G8_IO4PD15 (H10, AF3)
SYNCPB8 (A3, AF3), PA15 (A9, AF3), PB10 (L10, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A10, AF0)
JTDIPA15 (A9, AF0)
JTDO-TRACESWOPB3 (A8, AF0)
JTMS-SWDIOPA13 (A11, AF0)
NJTRSTPB4 (A7, AF0)
TRACECKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0)
TRACED1PE4 (B1, AF0)
TRACED2PE5 (C2, AF0)
TRACED3PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D11, AF0)
OSC_INPF0-OSC_IN (F1)
OSC_OUTPF1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C1)
RTC_TAMP2PA0 (L2)
RTC_TAMP3PE6 (D2)
SYS_WKUP1PA0 (L2)
SYS_WKUP2PC13 (C1)
SYS_WKUP3PE6 (D2)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), TIM18 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводSYS_TRACED0 (AF0), TSC_G7_IO2 (AF3)
A2PE1ввод-выводUSART1_RX (AF7)
A3PB8ввод-выводCAN_RX (AF9), CEC (AF6), COMP1_OUT (AF8), I2C1_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM16_CH1 (AF1), TIM19_CH3 (AF11), TIM4_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF7)
A4BOOT0загрузка—
A5PD7ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), USART2_CK (AF7)
A6PD5ввод-выводUSART2_TX (AF7)
A7PB4ввод-выводI2S1_MCK (AF5), I2S3_MCK (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM15_CH1N (AF9), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
A8PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM13_CH1 (AF9), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TSC_G5_IO1 (AF3), USART2_TX (AF7)
A9PA15ввод-выводADC1_EXTI15, I2C1_SCL (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM12_CH2 (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3)
A10PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM12_CH1 (AF10), TSC_G4_IO4 (AF3)
A11PA13ввод-выводI2S1_MCK (AF6), IR_OUT (AF5), SPI1_MISO (AF6), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TIM5_CH4 (AF2), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
A12PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), I2S1_CK (AF6), SPI1_SCK (AF6), TIM16_CH1 (AF1), TIM4_CH2 (AF10), TIM5_CH3 (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF14)
B1PE4ввод-выводSYS_TRACED1 (AF0), TSC_G7_IO3 (AF3)
B2PE2ввод-выводSYS_TRACECK (AF0), TSC_G7_IO1 (AF3)
B3PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), IR_OUT (AF6), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM19_CH4 (AF11), TIM4_CH4 (AF2), USART3_RX (AF7)
B4PB7ввод-выводI2C1_SDA (AF4), TIM15_CH2 (AF9), TIM17_CH1N (AF1), TIM19_CH2 (AF11), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF7)
B5PB6ввод-выводI2C1_SCL (AF4), TIM15_CH1 (AF9), TIM16_CH1N (AF1), TIM19_CH1 (AF11), TIM3_CH3 (AF10), TIM4_CH1 (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF7)
B6PD6ввод-выводI2S2_WS (AF5), SPI2_NSS (AF5), USART2_RX (AF7)
B7PD4ввод-выводI2S2_SD (AF5), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
B8PD3ввод-выводI2S2_MCK (AF5), SPI2_MISO (AF5), USART2_CTS (AF7)
B9PD1ввод-выводCAN_TX (AF7), TIM19_ETR (AF2)
B10PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIM19_CH3 (AF2), USART3_CK (AF7)
B11PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIM19_CH1 (AF2), USART3_TX (AF7)
B12PA11ввод-выводADC1_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S1_WS (AF6), I2S2_WS (AF5), SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI1_NSS (AF6), SPI2_NSS (AF5), TIM4_CH1 (AF10), TIM5_CH2 (AF2), USART1_CTS (AF7), USB_DM (AF14)
C1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C2PE5ввод-выводSYS_TRACED2 (AF0), TSC_G7_IO4 (AF3)
C3PE0ввод-выводTIM4_ETR (AF2), USART1_TX (AF7)
C4VDDпитание—
C5PB5ввод-выводI2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM19_ETR (AF11), TIM3_CH2 (AF2), USART2_CK (AF7)
C8PD2ввод-выводTIM3_ETR (AF2)
C9PD0ввод-выводCAN_RX (AF7), TIM19_CH4 (AF2)
C10PC11ввод-выводADC1_EXTI11, I2S3_MCK (AF6), SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI3_MISO (AF6), TIM19_CH2 (AF2), USART3_RX (AF7)
C11PF6ввод-выводI2C2_SCL (AF4), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
C12PA10ввод-выводI2C2_SDA (AF4), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM14_CH1 (AF9), TIM17_BKIN (AF1), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводRTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3
D3VSSпитание—
D10PA9ввод-выводDAC1_EXTI9, DAC2_EXTI9, I2C2_SCL (AF4), I2S2_MCK (AF5), SPI2_MISO (AF5), TIM13_CH1 (AF2), TIM15_BKIN (AF9), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
D11PA8ввод-выводI2C2_SMBA (AF4), I2S2_CK (AF5), RCC_MCO (AF0), SPI2_SCK (AF5), TIM4_ETR (AF10), TIM5_CH1 (AF2), TIM5_ETR (AF2), USART1_CK (AF7)
D12PC9ввод-выводDAC1_EXTI9, DAC2_EXTI9, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM3_CH4 (AF2)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15
E2VBATпитание—
E3PF4ввод-вывод—
E10PC8ввод-выводI2S1_MCK (AF5), SPI1_MISO (AF5), TIM3_CH3 (AF2)
E11PC7ввод-выводI2S1_CK (AF5), SPI1_SCK (AF5), TIM3_CH2 (AF2)
E12PC6ввод-выводI2S1_WS (AF5), SPI1_NSS (AF5), TIM3_CH1 (AF2)
F1PF0-OSC_INввод-выводI2C2_SDA (AF4), RCC_OSC_IN
F2PF9ввод-выводDAC1_EXTI9, DAC2_EXTI9, TIM14_CH1 (AF2)
F11VSSпитание—
F12VSSSDпитание—
G1PF1-OSC_OUTввод-выводI2C2_SCL (AF4), RCC_OSC_OUT
G2PF10ввод-вывод—
G11VDDпитание—
G12VDDSD12питание—
H1PC0ввод-выводADC1_IN10, TIM5_CH1 (AF2), TIM5_ETR (AF2)
H2NRSTсброс—
H3VDDпитание—
H10PD15ввод-выводADC1_EXTI15, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN0M, SDADC3_EXTI15, TIM4_CH4 (AF2), TSC_G8_IO4 (AF3)
H11PD14ввод-выводSDADC3_AIN0P, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3)
H12PD13ввод-выводSDADC3_AIN1P, SDADC3_AIN2M, TIM4_CH2 (AF2), TSC_G8_IO2 (AF3)
J1PF2ввод-выводI2C2_SMBA (AF4)
J2PC1ввод-выводADC1_IN11, TIM5_CH2 (AF2)
J3PC2ввод-выводADC1_IN12, I2S2_MCK (AF5), SPI2_MISO (AF5), TIM5_CH3 (AF2)
J10PD12ввод-выводSDADC3_AIN2P, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
J11PD11ввод-выводADC1_EXTI11, SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_AIN3P, SDADC3_AIN4M, SDADC3_EXTI11, USART3_CTS (AF7)
J12PD10ввод-выводSDADC3_AIN4P, USART3_CK (AF7)
K1VSSA/VREF-питание—
K2PC3ввод-выводADC1_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), TIM5_CH4 (AF2)
K3PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF8), I2S3_MCK (AF6), SPI3_MISO (AF6), TIM15_CH1 (AF9), TIM19_CH3 (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF7)
K4PA5ввод-выводADC1_IN5, CEC (AF7), DAC1_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM12_CH2 (AF10), TIM14_CH1 (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
K5PC4ввод-выводADC1_IN14, TIM13_CH1 (AF2), TSC_G3_IO1 (AF3), USART1_TX (AF7)
K8PD9ввод-выводDAC1_EXTI9, DAC2_EXTI9, SDADC3_AIN5P, SDADC3_AIN6M, TSC_G6_IO4 (AF3), USART3_RX (AF7)
K9PD8ввод-выводI2S2_CK (AF5), SDADC3_AIN6P, SPI2_SCK (AF5), TSC_G6_IO3 (AF3), USART3_TX (AF7)
K10PB15ввод-выводADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN7P, SDADC3_AIN8M, SDADC3_EXTI15, SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TSC_G6_IO2 (AF3)
K11PB14ввод-выводI2S2_MCK (AF5), SDADC3_AIN8P, SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM15_CH1 (AF1), TSC_G6_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
K12VREFSD+питание—
L1VREF+питание—
L2PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM19_CH1 (AF11), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM5_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
L3PA3ввод-выводADC1_IN3, COMP2_INP, I2S3_SD (AF6), SPI3_MOSI (AF6), TIM15_CH2 (AF9), TIM19_CH4 (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF7)
L4PA6ввод-выводADC1_IN6, COMP1_OUT (AF8), DAC2_OUT1, I2S1_MCK (AF5), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM16_CH1 (AF1), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
L5PC5ввод-выводADC1_IN15, TSC_G3_IO2 (AF3), USART1_RX (AF7)
L6PB2ввод-выводSDADC1_AIN4P, SDADC2_AIN6P
L7PE8ввод-выводSDADC1_AIN8P, SDADC2_AIN8P
L8PE10ввод-выводSDADC1_AIN2P
L9PE12ввод-выводSDADC1_AIN0P, SDADC2_AIN3P, SDADC2_AIN4M
L10PB10ввод-выводCEC (AF6), I2S2_CK (AF5), SDADC2_AIN0M, SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
L11VREFSD-питание—
L12VDDSD3питание—
M1VDDAпитание—
M2PA1ввод-выводADC1_IN1, COMP1_INP, I2S3_CK (AF6), RTC_REFIN (AF0), SPI3_SCK (AF6), TIM15_CH1N (AF9), TIM19_CH2 (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
M3PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM12_CH1 (AF10), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
M4PA7ввод-выводADC1_IN7, COMP2_OUT (AF8), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM17_CH1 (AF1), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
M5PB0ввод-выводADC1_IN8, I2S1_SD (AF5), SDADC1_AIN6P, SPI1_MOSI (AF5), TIM3_CH2 (AF10), TIM3_CH3 (AF2), TSC_G3_IO3 (AF3)
M6PB1ввод-выводADC1_IN9, SDADC1_AIN5P, SDADC1_AIN6M, TIM3_CH4 (AF2), TSC_G3_IO4 (AF3)
M7PE7ввод-выводSDADC1_AIN3P, SDADC1_AIN4M, SDADC2_AIN5P, SDADC2_AIN6M
M8PE9ввод-выводDAC1_EXTI9, DAC2_EXTI9, SDADC1_AIN7P, SDADC1_AIN8M, SDADC2_AIN7P, SDADC2_AIN8M
M9PE11ввод-выводADC1_EXTI11, SDADC1_AIN1P, SDADC1_AIN2M, SDADC1_EXTI11, SDADC2_AIN4P, SDADC2_EXTI11, SDADC3_EXTI11
M10PE13ввод-выводSDADC1_AIN0M, SDADC2_AIN2P
M11PE14ввод-выводSDADC2_AIN1P, SDADC2_AIN2M
M12PE15ввод-выводADC1_EXTI15, SDADC1_EXTI15, SDADC2_AIN0P, SDADC2_EXTI15, SDADC3_EXTI15, USART3_RX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VDDC4, G11, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VDDSD12G12—
VDDSD3L12—
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VREFSD-L11—
VREFSD+K12—
VSSD3, F11общий провод (земля)
VSSA/VREF-K1общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
VSSSDF12—
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F373V(8-B-C)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F373V8STM32F373V8Hx64 КБ16 КБ
STM32F373VBSTM32F373VBHx128 КБ24 КБ
STM32F373VCSTM32F373VCHx256 КБ32 КБ

Линейка STM32F373, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F378VCSTM32F3x899 из 100L6: PB2 → NPORтолько у этого: USB
STM32F071V8, STM32F071VBSTM32F0x191 из 100E3: PF4 → NC; F12: VSSSD → VSS; G11: VDD → VDDIO2; G12: VDDSD12 → VDD; K1: VSSA/VREF- → VSSA; K12: VREFSD+ → PB13; L1: VREF+ → PF3; L11: VREFSD- → PB11; L12: VDDSD3 → PB12только у этого: ADC1, CAN, DAC1, DAC2, I2S3, SDADC1, SDADC2, SDADC3, SPI3, TIM12, TIM13, TIM18, TIM19, TIM4, TIM5, USB; только у него: ADC, DAC, TIM1, USART4; частота до 72 и 48 МГц; флеш-память до 256 и 128 КБ; ОЗУ 32 и 16 КБ
STM32F072V8, STM32F072VBSTM32F0x291 из 100E3: PF4 → NC; F12: VSSSD → VSS; G11: VDD → VDDIO2; G12: VDDSD12 → VDD; K1: VSSA/VREF- → VSSA; K12: VREFSD+ → PB13; L1: VREF+ → PF3; L11: VREFSD- → PB11; L12: VDDSD3 → PB12только у этого: ADC1, DAC1, DAC2, I2S3, SDADC1, SDADC2, SDADC3, SPI3, TIM12, TIM13, TIM18, TIM19, TIM4, TIM5; только у него: ADC, DAC, TIM1, USART4; частота до 72 и 48 МГц; флеш-память до 256 и 128 КБ; ОЗУ 32 и 16 КБ
STM32F302VD, STM32F302VESTM32F30291 из 100E3: PF4 → VSS; F12: VSSSD → VSS; G12: VDDSD12 → VDD; K1: VSSA/VREF- → VSSA; K12: VREFSD+ → PB13; L1: VREF+ → VDDA; L11: VREFSD- → PB11; L12: VDDSD3 → PB12; M1: VDDA → VREF+только у этого: DAC2, HDMI_CEC, I2S1, SDADC1, SDADC2, SDADC3, TIM12, TIM13, TIM14, TIM18, TIM19, TIM5, TIM7; только у него: ADC2, COMP4, COMP6, FMC, I2C3, OPAMP1, OPAMP2, SPI4, TIM1, UART4, UART5; флеш-память до 256 и 512 КБ; ОЗУ 32 и 64 КБ
STM32F303VD, STM32F303VESTM32F30391 из 100E3: PF4 → VSS; F12: VSSSD → VSS; G12: VDDSD12 → VDD; K1: VSSA/VREF- → VSSA; K12: VREFSD+ → PB13; L1: VREF+ → VDDA; L11: VREFSD- → PB11; L12: VDDSD3 → PB12; M1: VDDA → VREF+только у этого: DAC2, HDMI_CEC, I2S1, SDADC1, SDADC2, SDADC3, TIM12, TIM13, TIM14, TIM18, TIM19, TIM5; только у него: ADC2, ADC3, ADC4, COMP3, COMP4, COMP5, COMP6, COMP7, FMC, I2C3, OPAMP1, OPAMP2, OPAMP3, OPAMP4, SPI4, TIM1, TIM20, TIM8, UART4, UART5; флеш-память до 256 и 512 КБ; ОЗУ 32 и 64 КБ
STM32F078VBSTM32F0x890 из 100E3: PF4 → NC; F12: VSSSD → VSS; G11: VDD → VDDIO2; G12: VDDSD12 → VDD; K1: VSSA/VREF- → VSSA; K12: VREFSD+ → PB13; L1: VREF+ → PF3; L6: PB2 → NPOR; L11: VREFSD- → PB11; L12: VDDSD3 → PB12только у этого: ADC1, CAN, DAC1, DAC2, I2S3, SDADC1, SDADC2, SDADC3, SPI3, TIM12, TIM13, TIM18, TIM19, TIM4, TIM5; только у него: ADC, DAC, TIM1, USART4; частота до 72 и 48 МГц; флеш-память до 256 и 128 КБ; ОЗУ 32 и 16 КБ
STM32F091VCSTM32F0x190 из 100A4: BOOT0 → PF11; E3: PF4 → NC; F12: VSSSD → VSS; G11: VDD → VDDIO2; G12: VDDSD12 → VDD; K1: VSSA/VREF- → VSSA; K12: VREFSD+ → PB13; L1: VREF+ → PF3; L11: VREFSD- → PB11; L12: VDDSD3 → PB12только у этого: ADC1, DAC1, DAC2, I2S3, SDADC1, SDADC2, SDADC3, SPI3, TIM12, TIM13, TIM18, TIM19, TIM4, TIM5, USB; только у него: ADC, DAC, TIM1, USART4, USART5, USART6, USART7, USART8; частота до 72 и 48 МГц

Частые вопросы

На каких выводах USART1 у STM32F373V8?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PE0 (шарик C3, AF7) или PA9 (шарик D10, AF7) или PC4 (шарик K5, AF7), USART1_RX — на PE1 (шарик A2, AF7) или PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7) или PC5 (шарик L5, AF7).

Где у STM32F373V8 выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F373V8?

I2C1_SCL — PB8 (шарик A3, AF4) или PA15 (шарик A9, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PA14 (шарик A10, AF4) или PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).

Сколько выводов ввода-вывода у STM32F373V8 в корпусе UFBGA100?

84 из 100. Ещё 14 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F373V8, STM32F373VB и STM32F373VC?

Объёмом памяти: STM32F373V8 — 64 КБ флеш-памяти и 16 КБ ОЗУ, STM32F373VB — 128 КБ флеш-памяти и 24 КБ ОЗУ, STM32F373VC — 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F373V8?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
