STM32F071V8 и STM32F071VB в корпусе UFBGA100: распиновка
STM32F071V8 и STM32F071VB — микроконтроллеры STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 64 и 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 87 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0
- Частота ядра
- до 48 МГц
- Флеш-память
- 64 и 128 КБ
- ОЗУ
- 16 КБ
- Корпус
- UFBGA100, 100 шариков
- Линий ввода-вывода
- 87
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

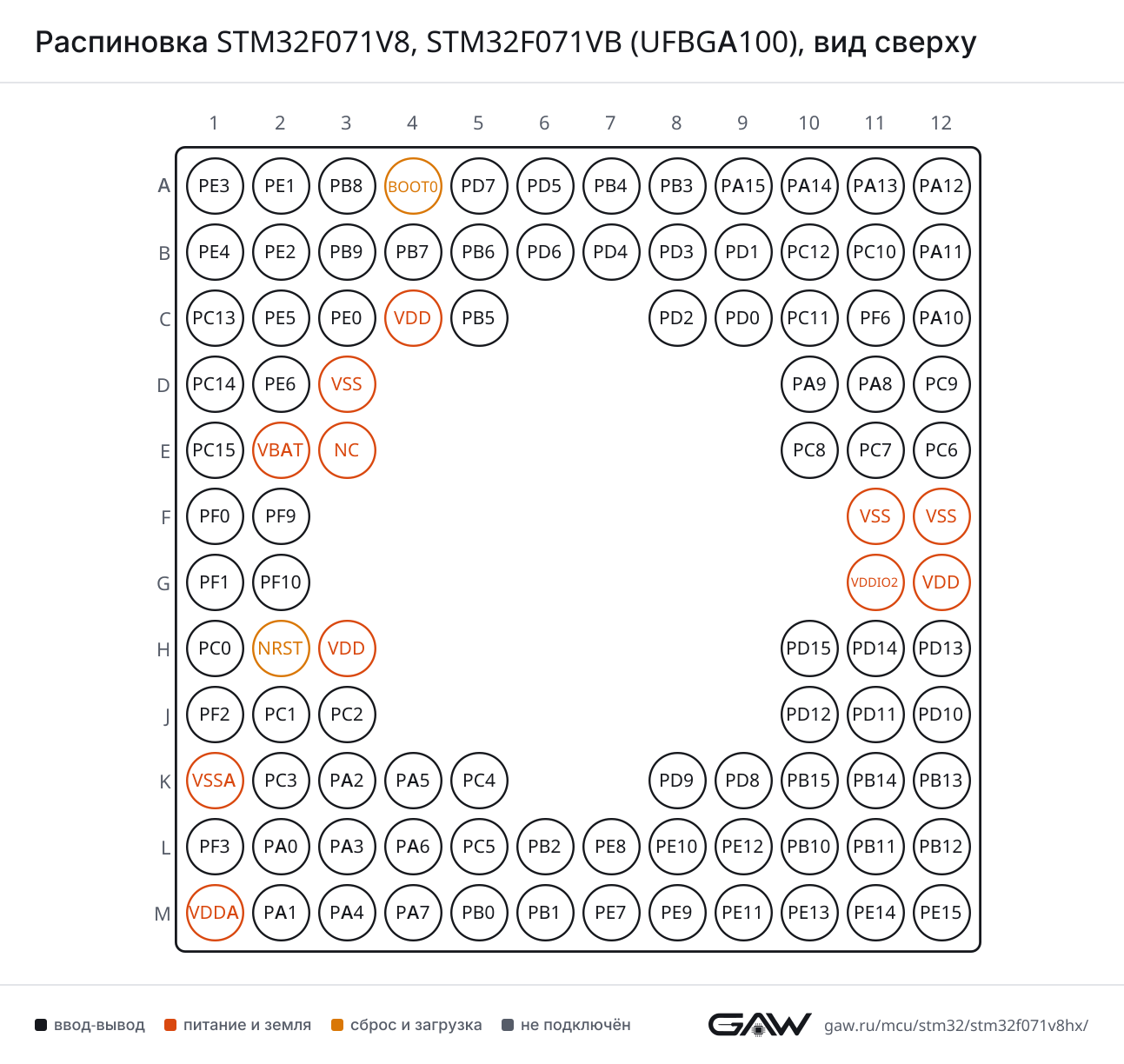

Схема корпуса UFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D11, AF1) |
| CTS | PA11 (B12, AF1) | |
| DE | PA12 (A12, AF1) | |
| RTS | PA12 (A12, AF1) | |
| RX | PB7 (B4, AF0), PA10 (C12, AF1) | |
| TX | PB6 (B5, AF0), PA9 (D10, AF1) | |
| USART2 | CK | PD7 (A5, AF0), PA4 (M3, AF1) |
| CTS | PD3 (B8, AF0), PA0 (L2, AF1) | |
| DE | PD4 (B7, AF0), PA1 (M2, AF1) | |
| RTS | PD4 (B7, AF0), PA1 (M2, AF1) | |
| RX | PA15 (A9, AF1), PD6 (B6, AF0), PA3 (L3, AF1) | |
| TX | PD5 (A6, AF0), PA14 (A10, AF1), PA2 (K3, AF1) | |
| USART3 | CK | PC12 (B10, AF1), PD10 (J12, AF0), PB12 (L12, AF4), PB0 (M5, AF4) |
| CTS | PD11 (J11, AF0), PB13 (K12, AF4), PA6 (L4, AF4) | |
| DE | PD2 (C8, AF1), PD12 (J10, AF0), PB14 (K11, AF4), PB1 (M6, AF4) | |
| RTS | PD2 (C8, AF1), PD12 (J10, AF0), PB14 (K11, AF4), PB1 (M6, AF4) | |
| RX | PC11 (C10, AF1), PD9 (K8, AF0), PC5 (L5, AF1), PB11 (L11, AF4) | |
| TX | PC10 (B11, AF1), PC4 (K5, AF1), PD8 (K9, AF0), PB10 (L10, AF4) | |
| USART4 | CK | PC12 (B10, AF0) |
| CTS | PB7 (B4, AF4) | |
| DE | PA15 (A9, AF4) | |
| RTS | PA15 (A9, AF4) | |
| RX | PC11 (C10, AF0), PA1 (M2, AF4) | |
| TX | PC10 (B11, AF0), PA0 (L2, AF4) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A7, AF0), PA6 (L4, AF0), PE14 (M11, AF1) |
| MOSI | PB5 (C5, AF0), PA7 (M4, AF0), PE15 (M12, AF1) | |
| NSS | PA15 (A9, AF0), PE12 (L9, AF1), PA4 (M3, AF0) | |
| SCK | PB3 (A8, AF0), PA5 (K4, AF0), PE13 (M10, AF1) | |
| SPI2 | MISO | PD3 (B8, AF1), PC2 (J3, AF1), PB14 (K11, AF0) |
| MOSI | PD4 (B7, AF1), PC3 (K2, AF1), PB15 (K10, AF0) | |
| NSS | PB9 (B3, AF5), PD0 (C9, AF1), PB12 (L12, AF0) | |
| SCK | PD1 (B9, AF1), PB13 (K12, AF0), PB10 (L10, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PB3 (A8, AF0), PA5 (K4, AF0), PE13 (M10, AF1) |
| MCK | PB4 (A7, AF0), PA6 (L4, AF0), PE14 (M11, AF1) | |
| SD | PB5 (C5, AF0), PA7 (M4, AF0), PE15 (M12, AF1) | |
| WS | PA15 (A9, AF0), PE12 (L9, AF1), PA4 (M3, AF0) | |
| I2S2 | CK | PD1 (B9, AF1), PB13 (K12, AF0), PB10 (L10, AF5) |
| MCK | PD3 (B8, AF1), PC2 (J3, AF1), PB14 (K11, AF0) | |
| SD | PD4 (B7, AF1), PC3 (K2, AF1), PB15 (K10, AF0) | |
| WS | PB9 (B3, AF5), PD0 (C9, AF1), PB12 (L12, AF0) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A3, AF1), PB6 (B5, AF1) |
| SDA | PB9 (B3, AF1), PB7 (B4, AF1) | |
| SMBA | PB5 (C5, AF3) | |
| I2C2 | SCL | PB13 (K12, AF5), PB10 (L10, AF1) |
| SDA | PB14 (K11, AF5), PB11 (L11, AF1) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PB8 (A3, AF0), PA5 (K4, AF1), PB10 (L10, AF0) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC | IN0 | PA0 (L2) |
| IN1 | PA1 (M2) | |
| IN2 | PA2 (K3) | |
| IN3 | PA3 (L3) | |
| IN4 | PA4 (M3) | |
| IN5 | PA5 (K4) | |
| IN6 | PA6 (L4) | |
| IN7 | PA7 (M4) | |
| IN8 | PB0 (M5) | |
| IN9 | PB1 (M6) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (J2) | |
| IN12 | PC2 (J3) | |
| IN13 | PC3 (K2) | |
| IN14 | PC4 (K5) | |
| IN15 | PC5 (L5) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (B3), PA9 (D10), PC9 (D12), PF9 (F2), PD9 (K8), PE9 (M8) |
| OUT1 | PA4 (M3) | |
| OUT2 | PA5 (K4) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA5 (K4), PA0 (L2), PA4 (M3) |
| INP | PA1 (M2) | |
| OUT | PA11 (B12, AF7), PA0 (L2, AF7), PA6 (L4, AF7) | |
| COMP2 | INM | PA2 (K3), PA5 (K4), PA4 (M3) |
| INP | PA3 (L3) | |
| OUT | PA12 (A12, AF7), PA2 (K3, AF7), PA7 (M4, AF7) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (L4, AF2), PB12 (L12, AF2), PE15 (M12, AF0) |
| CH1 | PA8 (D11, AF2), PE9 (M8, AF0) | |
| CH1N | PB13 (K12, AF2), PE8 (L7, AF0), PA7 (M4, AF2) | |
| CH2 | PA9 (D10, AF2), PE11 (M9, AF0) | |
| CH2N | PB14 (K11, AF2), PE10 (L8, AF0), PB0 (M5, AF2) | |
| CH3 | PA10 (C12, AF2), PE13 (M10, AF0) | |
| CH3N | PB15 (K10, AF2), PE12 (L9, AF0), PB1 (M6, AF2) | |
| CH4 | PA11 (B12, AF2), PE14 (M11, AF0) | |
| ETR | PA12 (A12, AF2), PE7 (M7, AF0) | |
| TIM2 | CH1 | PA15 (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF2) |
| CH2 | PB3 (A8, AF2), PA1 (M2, AF2) | |
| CH3 | PA2 (K3, AF2), PB10 (L10, AF2) | |
| CH4 | PA3 (L3, AF2), PB11 (L11, AF2) | |
| ETR | PA15 (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF2) | |
| TIM3 | CH1 | PE3 (A1, AF0), PB4 (A7, AF1), PC6 (E12, AF0), PA6 (L4, AF1) |
| CH2 | PE4 (B1, AF0), PB5 (C5, AF1), PC7 (E11, AF0), PA7 (M4, AF1) | |
| CH3 | PE5 (C2, AF0), PC8 (E10, AF0), PB0 (M5, AF1) | |
| CH4 | PE6 (D2, AF0), PC9 (D12, AF0), PB1 (M6, AF1) | |
| ETR | PE2 (B2, AF0), PD2 (C8, AF0) | |
| TIM14 | CH1 | PA4 (M3, AF4), PA7 (M4, AF4), PB1 (M6, AF0) |
| TIM15 | BKIN | PA9 (D10, AF0), PB12 (L12, AF5) |
| CH1 | PF9 (F2, AF0), PA2 (K3, AF0), PB14 (K11, AF1) | |
| CH1N | PB15 (K10, AF3), PA1 (M2, AF5) | |
| CH2 | PF10 (G2, AF0), PB15 (K10, AF1), PA3 (L3, AF0) | |
| TIM16 | BKIN | PB5 (C5, AF2) |
| CH1 | PB8 (A3, AF2), PE0 (C3, AF0), PA6 (L4, AF5) | |
| CH1N | PB6 (B5, AF2) | |
| TIM17 | BKIN | PB4 (A7, AF5), PA10 (C12, AF0) |
| CH1 | PE1 (A2, AF0), PB9 (B3, AF2), PA7 (M4, AF5) | |
| CH1N | PB7 (B4, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (C1) |
| OUT_CALIB | PC13 (C1) | |
| REFIN | PB15 (K10) | |
| TS | PC13 (C1) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (L2, AF3) |
| G1_IO2 | PA1 (M2, AF3) | |
| G1_IO3 | PA2 (K3, AF3) | |
| G1_IO4 | PA3 (L3, AF3) | |
| G2_IO1 | PA4 (M3, AF3) | |
| G2_IO2 | PA5 (K4, AF3) | |
| G2_IO3 | PA6 (L4, AF3) | |
| G2_IO4 | PA7 (M4, AF3) | |
| G3_IO1 | PC5 (L5, AF0) | |
| G3_IO2 | PB0 (M5, AF3) | |
| G3_IO3 | PB1 (M6, AF3) | |
| G3_IO4 | PB2 (L6, AF3) | |
| G4_IO1 | PA9 (D10, AF3) | |
| G4_IO2 | PA10 (C12, AF3) | |
| G4_IO3 | PA11 (B12, AF3) | |
| G4_IO4 | PA12 (A12, AF3) | |
| G5_IO1 | PB3 (A8, AF3) | |
| G5_IO2 | PB4 (A7, AF3) | |
| G5_IO3 | PB6 (B5, AF3) | |
| G5_IO4 | PB7 (B4, AF3) | |
| G6_IO1 | PB11 (L11, AF3) | |
| G6_IO2 | PB12 (L12, AF3) | |
| G6_IO3 | PB13 (K12, AF3) | |
| G6_IO4 | PB14 (K11, AF3) | |
| G7_IO1 | PE2 (B2, AF1) | |
| G7_IO2 | PE3 (A1, AF1) | |
| G7_IO3 | PE4 (B1, AF1) | |
| G7_IO4 | PE5 (C2, AF1) | |
| G8_IO1 | PD12 (J10, AF1) | |
| G8_IO2 | PD13 (H12, AF1) | |
| G8_IO3 | PD14 (H11, AF1) | |
| G8_IO4 | PD15 (H10, AF1) | |
| SYNC | PB8 (A3, AF3), PB10 (L10, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14 (A10, AF0) |
| SWDIO | PA13 (A11, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (D11, AF0) |
| OSC_IN | PF0-OSC_IN (F1) | |
| OSC_OUT | PF1-OSC_OUT (G1) | |
| OSC32_IN | PC14-OSC32_IN (D1) | |
| OSC32_OUT | PC15-OSC32_OUT (E1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (C1) |
| RTC_TAMP2 | PA0 (L2) | |
| RTC_TAMP3 | PE6 (D2) | |
| SYS_WKUP1 | PA0 (L2) | |
| SYS_WKUP2 | PC13 (C1) | |
| SYS_WKUP3 | PE6 (D2) | |
| SYS_WKUP4 | PA2 (K3) | |
| SYS_WKUP5 | PC5 (L5) | |
| SYS_WKUP6 | PB5 (C5) | |
| SYS_WKUP7 | PB15 (K10) | |
| SYS_WKUP8 | PF2 (J1) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE3 | ввод-вывод | TIM3_CH1 (AF0), TSC_G7_IO2 (AF1) |
| A2 | PE1 | ввод-вывод | TIM17_CH1 (AF0) |
| A3 | PB8 | ввод-вывод | CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3) |
| A4 | BOOT0 | загрузка | — |
| A5 | PD7 | ввод-вывод | USART2_CK (AF0) |
| A6 | PD5 | ввод-вывод | USART2_TX (AF0) |
| A7 | PB4 | ввод-вывод | I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3) |
| A8 | PB3 | ввод-вывод | I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3) |
| A9 | PA15 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4) |
| A10 | PA14 | ввод-вывод | SYS_SWCLK (AF0), USART2_TX (AF1) |
| A11 | PA13 | ввод-вывод | IR_OUT (AF1), SYS_SWDIO (AF0) |
| A12 | PA12 | ввод-вывод | COMP2_OUT (AF7), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1) |
| B1 | PE4 | ввод-вывод | TIM3_CH2 (AF0), TSC_G7_IO3 (AF1) |
| B2 | PE2 | ввод-вывод | TIM3_ETR (AF0), TSC_G7_IO1 (AF1) |
| B3 | PB9 | ввод-вывод | DAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2) |
| B4 | PB7 | ввод-вывод | I2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4) |
| B5 | PB6 | ввод-вывод | I2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0) |
| B6 | PD6 | ввод-вывод | USART2_RX (AF0) |
| B7 | PD4 | ввод-вывод | I2S2_SD (AF1), SPI2_MOSI (AF1), USART2_DE (AF0), USART2_RTS (AF0) |
| B8 | PD3 | ввод-вывод | I2S2_MCK (AF1), SPI2_MISO (AF1), USART2_CTS (AF0) |
| B9 | PD1 | ввод-вывод | I2S2_CK (AF1), SPI2_SCK (AF1) |
| B10 | PC12 | ввод-вывод | USART3_CK (AF1), USART4_CK (AF0) |
| B11 | PC10 | ввод-вывод | USART3_TX (AF1), USART4_TX (AF0) |
| B12 | PA11 | ввод-вывод | COMP1_OUT (AF7), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1) |
| C1 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| C2 | PE5 | ввод-вывод | TIM3_CH3 (AF0), TSC_G7_IO4 (AF1) |
| C3 | PE0 | ввод-вывод | TIM16_CH1 (AF0) |
| C4 | VDD | питание | — |
| C5 | PB5 | ввод-вывод | I2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1) |
| C8 | PD2 | ввод-вывод | TIM3_ETR (AF0), USART3_DE (AF1), USART3_RTS (AF1) |
| C9 | PD0 | ввод-вывод | I2S2_WS (AF1), SPI2_NSS (AF1) |
| C10 | PC11 | ввод-вывод | USART3_RX (AF1), USART4_RX (AF0) |
| C11 | PF6 | ввод-вывод | — |
| C12 | PA10 | ввод-вывод | TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1) |
| D1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D2 | PE6 | ввод-вывод | RTC_TAMP3, SYS_WKUP3, TIM3_CH4 (AF0) |
| D3 | VSS | питание | — |
| D10 | PA9 | ввод-вывод | DAC_EXTI9, TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1) |
| D11 | PA8 | ввод-вывод | CRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1) |
| D12 | PC9 | ввод-вывод | DAC_EXTI9, TIM3_CH4 (AF0) |
| E1 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_OUT |
| E2 | VBAT | питание | — |
| E3 | NC | питание | — |
| E10 | PC8 | ввод-вывод | TIM3_CH3 (AF0) |
| E11 | PC7 | ввод-вывод | TIM3_CH2 (AF0) |
| E12 | PC6 | ввод-вывод | TIM3_CH1 (AF0) |
| F1 | PF0-OSC_IN | ввод-вывод | CRS_SYNC (AF0), RCC_OSC_IN |
| F2 | PF9 | ввод-вывод | DAC_EXTI9, TIM15_CH1 (AF0) |
| F11 | VSS | питание | — |
| F12 | VSS | питание | — |
| G1 | PF1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G2 | PF10 | ввод-вывод | TIM15_CH2 (AF0) |
| G11 | VDDIO2 | питание | — |
| G12 | VDD | питание | — |
| H1 | PC0 | ввод-вывод | ADC_IN10 |
| H2 | NRST | сброс | — |
| H3 | VDD | питание | — |
| H10 | PD15 | ввод-вывод | CRS_SYNC (AF0), TSC_G8_IO4 (AF1) |
| H11 | PD14 | ввод-вывод | TSC_G8_IO3 (AF1) |
| H12 | PD13 | ввод-вывод | TSC_G8_IO2 (AF1) |
| J1 | PF2 | ввод-вывод | SYS_WKUP8 |
| J2 | PC1 | ввод-вывод | ADC_IN11 |
| J3 | PC2 | ввод-вывод | ADC_IN12, I2S2_MCK (AF1), SPI2_MISO (AF1) |
| J10 | PD12 | ввод-вывод | TSC_G8_IO1 (AF1), USART3_DE (AF0), USART3_RTS (AF0) |
| J11 | PD11 | ввод-вывод | USART3_CTS (AF0) |
| J12 | PD10 | ввод-вывод | USART3_CK (AF0) |
| K1 | VSSA | питание | — |
| K2 | PC3 | ввод-вывод | ADC_IN13, I2S2_SD (AF1), SPI2_MOSI (AF1) |
| K3 | PA2 | ввод-вывод | ADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1) |
| K4 | PA5 | ввод-вывод | ADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3) |
| K5 | PC4 | ввод-вывод | ADC_IN14, USART3_TX (AF1) |
| K8 | PD9 | ввод-вывод | DAC_EXTI9, USART3_RX (AF0) |
| K9 | PD8 | ввод-вывод | USART3_TX (AF0) |
| K10 | PB15 | ввод-вывод | I2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2) |
| K11 | PB14 | ввод-вывод | I2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4) |
| K12 | PB13 | ввод-вывод | I2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4) |
| L1 | PF3 | ввод-вывод | — |
| L2 | PA0 | ввод-вывод | ADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4) |
| L3 | PA3 | ввод-вывод | ADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1) |
| L4 | PA6 | ввод-вывод | ADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4) |
| L5 | PC5 | ввод-вывод | ADC_IN15, SYS_WKUP5, TSC_G3_IO1 (AF0), USART3_RX (AF1) |
| L6 | PB2 | ввод-вывод | TSC_G3_IO4 (AF3) |
| L7 | PE8 | ввод-вывод | TIM1_CH1N (AF0) |
| L8 | PE10 | ввод-вывод | TIM1_CH2N (AF0) |
| L9 | PE12 | ввод-вывод | I2S1_WS (AF1), SPI1_NSS (AF1), TIM1_CH3N (AF0) |
| L10 | PB10 | ввод-вывод | CEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4) |
| L11 | PB11 | ввод-вывод | I2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4) |
| L12 | PB12 | ввод-вывод | I2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4) |
| M1 | VDDA | питание | — |
| M2 | PA1 | ввод-вывод | ADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4) |
| M3 | PA4 | ввод-вывод | ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1) |
| M4 | PA7 | ввод-вывод | ADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3) |
| M5 | PB0 | ввод-вывод | ADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4) |
| M6 | PB1 | ввод-вывод | ADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4) |
| M7 | PE7 | ввод-вывод | TIM1_ETR (AF0) |
| M8 | PE9 | ввод-вывод | DAC_EXTI9, TIM1_CH1 (AF0) |
| M9 | PE11 | ввод-вывод | TIM1_CH2 (AF0) |
| M10 | PE13 | ввод-вывод | I2S1_CK (AF1), SPI1_SCK (AF1), TIM1_CH3 (AF0) |
| M11 | PE14 | ввод-вывод | I2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_CH4 (AF0) |
| M12 | PE15 | ввод-вывод | I2S1_SD (AF1), SPI1_MOSI (AF1), TIM1_BKIN (AF0) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| NC | E3 | не подключён |
| VBAT | E2 | резервное питание: часы реального времени и резервные регистры |
| VDD | C4, G12, H3 | питание цифровой части и линий ввода-вывода |
| VDDA | M1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | G11 | питание отдельной группы линий ввода-вывода |
| VSS | D3, F11, F12 | общий провод (земля) |
| VSSA | K1 | общий провод аналоговой части |
| NRST | H2 | сброс, активный уровень — низкий |
| BOOT0 | A4 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F071V(8-B)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F071V8 | STM32F071V8Hx | 64 КБ | 16 КБ |
| STM32F071VB | STM32F071VBHx | 128 КБ | 16 КБ |
Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F091VC | STM32F0x1 | 99 из 100 | A4: BOOT0 → PF11 |
| STM32F072V8, STM32F072VB | STM32F0x2 | 100 из 100 | выводы совпадают полностью |
| STM32F078VB | STM32F0x8 | 99 из 100 | L6: PB2 → NPOR |
| STM32F098VC | STM32F0x8 | 98 из 100 | A4: BOOT0 → PF11; L6: PB2 → NPOR |
| STM32F302V(D-E)Hx | STM32F302 | 96 из 100 | E3: NC → VSS; G11: VDDIO2 → VDD; L1: PF3 → VDDA; M1: VDDA → VREF+ |
| STM32F303V(D-E)Hx | STM32F303 | 96 из 100 | E3: NC → VSS; G11: VDDIO2 → VDD; L1: PF3 → VDDA; M1: VDDA → VREF+ |
| STM32F373V(8-B-C)Hx | STM32F373 | 91 из 100 | E3: NC → PF4; F12: VSS → VSSSD; G11: VDDIO2 → VDD; G12: VDD → VDDSD12; K1: VSSA → VSSA/VREF-; K12: PB13 → VREFSD+; L1: PF3 → VREF+; L11: PB11 → VREFSD-; L12: PB12 → VDDSD3 |
| STM32F103VB | STM32F103 | 90 из 100 | C11: PF6 → NC; E3: NC → VSS; F1: PF0 → OSC_IN; F2: PF9 → VSS; G1: PF1 → OSC_OUT; G2: PF10 → VDD; G11: VDDIO2 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: PF3 → VREF+ |
| STM32F378VCHx | STM32F3x8 | 90 из 100 | E3: NC → PF4; F12: VSS → VSSSD; G11: VDDIO2 → VDD; G12: VDD → VDDSD12; K1: VSSA → VSSA/VREF-; K12: PB13 → VREFSD+; L1: PF3 → VREF+; L6: PB2 → NPOR; L11: PB11 → VREFSD-; L12: PB12 → VDDSD3 |
| STM32L071V(B-Z)Ix | STM32L0x1 | 90 из 100 | C11: PF6 → VDD; E2: VBAT → VDD; E3: NC → VSS; F1: PF0 → PH0; F2: PF9 → PH9; G1: PF1 → PH1; G2: PF10 → PH10; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: PF3 → VREF+ |
| STM32L071V8Ix | STM32L0x1 | 90 из 100 | C11: PF6 → VDD; E2: VBAT → VDD; E3: NC → VSS; F1: PF0 → PH0; F2: PF9 → PH9; G1: PF1 → PH1; G2: PF10 → PH10; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: PF3 → VREF+ |
Частые вопросы
На каких выводах USART1 у STM32F071V8?
В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF0) или PA9 (шарик D10, AF1), USART1_RX — на PB7 (шарик B4, AF0) или PA10 (шарик C12, AF1).
Где у STM32F071V8 выводы SWD для программатора?
SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F071V8?
I2C1_SCL — PB8 (шарик A3, AF1) или PB6 (шарик B5, AF1), I2C1_SDA — PB9 (шарик B3, AF1) или PB7 (шарик B4, AF1).
Сколько выводов ввода-вывода у STM32F071V8 в корпусе UFBGA100?
87 из 100. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F071V8 и STM32F071VB?
Объёмом памяти: STM32F071V8 — 64 КБ флеш-памяти и 16 КБ ОЗУ, STM32F071VB — 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F071V8?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F0Cortex-M0, до 48 МГц: F030/F070, F031–F091, F042/F072, F0x8 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
