STM32F303VD и STM32F303VE в корпусе UFBGA100: распиновка
STM32F303VD и STM32F303VE — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 384 и 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 86 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 72 МГц
- Флеш-память
- 384 и 512 КБ
- ОЗУ
- 64 КБ
- Корпус
- UFBGA100, 100 шариков
- Линий ввода-вывода
- 86
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

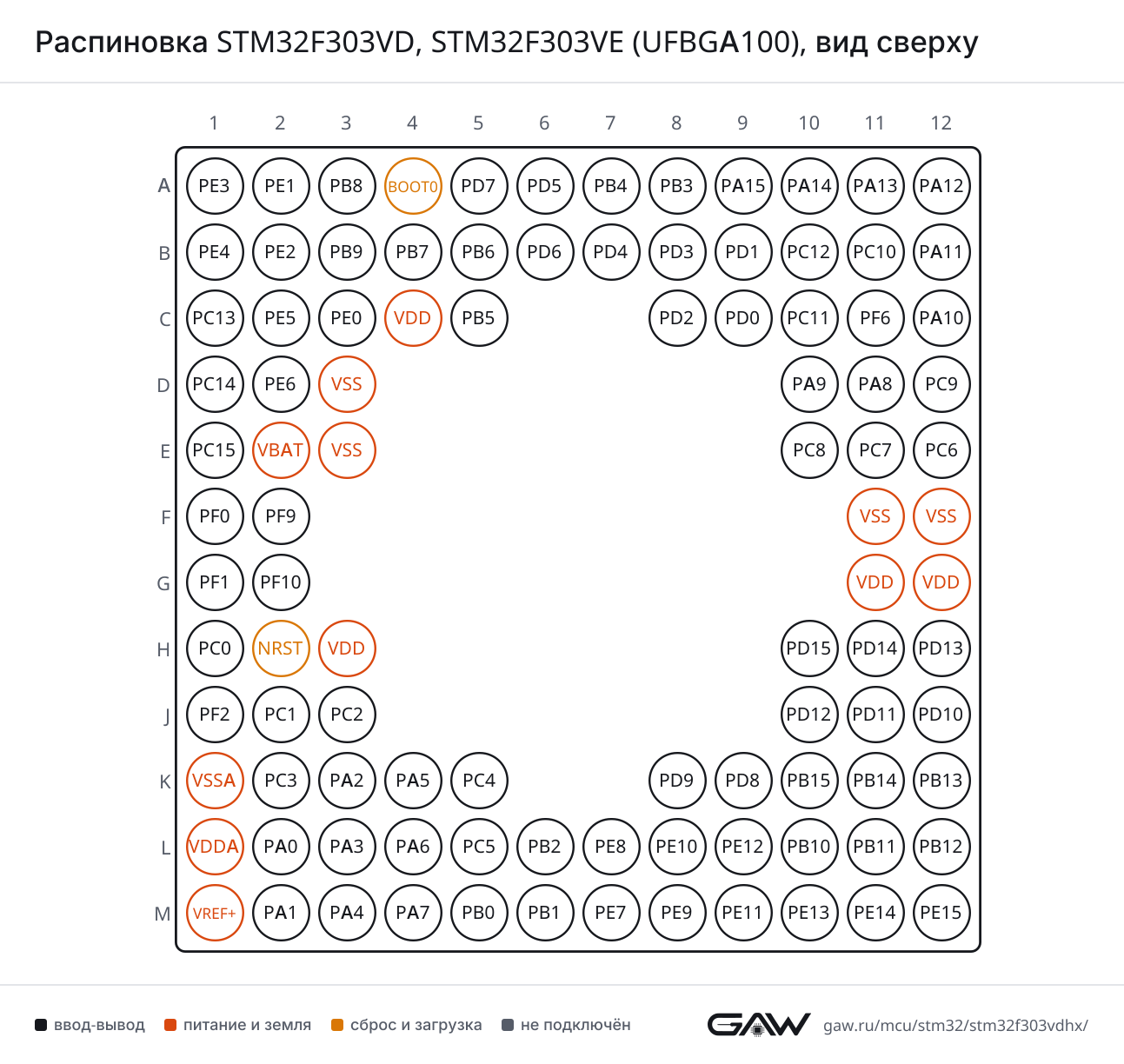

Схема корпуса UFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D11, AF7) |
| CTS | PA11 (B12, AF7) | |
| DE | PA12 (A12, AF7) | |
| RTS | PA12 (A12, AF7) | |
| RX | PE1 (A2, AF7), PB7 (B4, AF7), PA10 (C12, AF7), PC5 (L5, AF7) | |
| TX | PB6 (B5, AF7), PE0 (C3, AF7), PA9 (D10, AF7), PC4 (K5, AF7) | |
| USART2 | CK | PD7 (A5, AF7), PB5 (C5, AF7), PA4 (M3, AF7) |
| CTS | PD3 (B8, AF7), PA0 (L2, AF7) | |
| DE | PD4 (B7, AF7), PA1 (M2, AF7) | |
| RTS | PD4 (B7, AF7), PA1 (M2, AF7) | |
| RX | PB4 (A7, AF7), PA15 (A9, AF7), PD6 (B6, AF7), PA3 (L3, AF7) | |
| TX | PD5 (A6, AF7), PB3 (A8, AF7), PA14 (A10, AF7), PA2 (K3, AF7) | |
| USART3 | CK | PC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7) |
| CTS | PA13 (A11, AF7), PD11 (J11, AF7), PB13 (K12, AF7) | |
| DE | PF6 (C11, AF7), PD12 (J10, AF7), PB14 (K11, AF7) | |
| RTS | PF6 (C11, AF7), PD12 (J10, AF7), PB14 (K11, AF7) | |
| RX | PB8 (A3, AF7), PC11 (C10, AF7), PD9 (K8, AF7), PB11 (L11, AF7), PE15 (M12, AF7) | |
| TX | PB9 (B3, AF7), PC10 (B11, AF7), PD8 (K9, AF7), PB10 (L10, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (C10, AF5) |
| TX | PC10 (B11, AF5) | |
| UART5 | RX | PD2 (C8, AF5) |
| TX | PC12 (B10, AF5) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A7, AF5), PA6 (L4, AF5) |
| MOSI | PB5 (C5, AF5), PA7 (M4, AF5) | |
| NSS | PA15 (A9, AF5), PA4 (M3, AF5) | |
| SCK | PB3 (A8, AF5), PA5 (K4, AF5) | |
| SPI2 | MISO | PA10 (C12, AF5), PB14 (K11, AF5) |
| MOSI | PA11 (B12, AF5), PB15 (K10, AF5) | |
| NSS | PF0-OSC_IN (F1, AF5), PD15 (H10, AF6), PB12 (L12, AF5) | |
| SCK | PF9 (F2, AF5), PF1-OSC_OUT (G1, AF5), PF10 (G2, AF5), PB13 (K12, AF5) | |
| SPI3 | MISO | PB4 (A7, AF6), PC11 (C10, AF6) |
| MOSI | PC12 (B10, AF6), PB5 (C5, AF6) | |
| NSS | PA15 (A9, AF6), PA4 (M3, AF6) | |
| SCK | PB3 (A8, AF6), PC10 (B11, AF6) | |
| SPI4 | MISO | PE5 (C2, AF5), PE13 (M10, AF5) |
| MOSI | PE6 (D2, AF5), PE14 (M11, AF5) | |
| NSS | PE3 (A1, AF5), PE4 (B1, AF5), PE11 (M9, AF5) | |
| SCK | PE2 (B2, AF5), PE12 (L9, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA12 (A12, AF5), PC9 (D12, AF5) |
| I2S2 | CK | PF1-OSC_OUT (G1, AF5), PB13 (K12, AF5) |
| ext_SD | PA10 (C12, AF5), PB14 (K11, AF5) | |
| MCK | PA8 (D11, AF5), PC6 (E12, AF6) | |
| SD | PA11 (B12, AF5), PB15 (K10, AF5) | |
| WS | PF0-OSC_IN (F1, AF5), PB12 (L12, AF5) | |
| I2S3 | CK | PB3 (A8, AF6), PC10 (B11, AF6) |
| ext_SD | PB4 (A7, AF6), PC11 (C10, AF6) | |
| MCK | PA9 (D10, AF5), PC7 (E11, AF6) | |
| SD | PC12 (B10, AF6), PB5 (C5, AF6) | |
| WS | PA15 (A9, AF6), PA4 (M3, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A3, AF4), PA15 (A9, AF4), PB6 (B5, AF4) |
| SDA | PA14 (A10, AF4), PB9 (B3, AF4), PB7 (B4, AF4) | |
| SMBA | PB5 (C5, AF4) | |
| I2C2 | SCL | PF6 (C11, AF4), PA9 (D10, AF4), PF1-OSC_OUT (G1, AF4) |
| SDA | PA10 (C12, AF4), PF0-OSC_IN (F1, AF4) | |
| SMBA | PA8 (D11, AF4), PB12 (L12, AF4) | |
| I2C3 | SCL | PA8 (D11, AF3) |
| SDA | PB5 (C5, AF8), PC9 (D12, AF3) | |
| SMBA | PA9 (D10, AF2) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PB8 (A3, AF9), PA11 (B12, AF9), PD0 (C9, AF7) |
| TX | PA12 (A12, AF9), PB9 (B3, AF9), PD1 (B9, AF7) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (B12) |
| DP | PA12 (A12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9) |
| EXTI15 | PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12) | |
| IN1 | PA0 (L2) | |
| IN2 | PA1 (M2) | |
| IN3 | PA2 (K3) | |
| IN4 | PA3 (L3) | |
| IN6 | PC0 (H1) | |
| IN7 | PC1 (J2) | |
| IN8 | PC2 (J3) | |
| IN9 | PC3 (K2) | |
| IN10 | PF2 (J1) | |
| IN14 | PB11 (L11) | |
| ADC2 | EXTI11 | PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9) |
| EXTI15 | PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12) | |
| IN1 | PA4 (M3) | |
| IN2 | PA5 (K4) | |
| IN3 | PA6 (L4) | |
| IN4 | PA7 (M4) | |
| IN5 | PC4 (K5) | |
| IN6 | PC0 (H1) | |
| IN7 | PC1 (J2) | |
| IN8 | PC2 (J3) | |
| IN9 | PC3 (K2) | |
| IN10 | PF2 (J1) | |
| IN11 | PC5 (L5) | |
| IN12 | PB2 (L6) | |
| IN14 | PB11 (L11) | |
| ADC3 | EXTI2 | PE2 (B2), PD2 (C8), PF2 (J1), PC2 (J3), PA2 (K3), PB2 (L6) |
| EXTI15 | PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12) | |
| IN1 | PB1 (M6) | |
| IN2 | PE9 (M8) | |
| IN3 | PE13 (M10) | |
| IN5 | PB13 (K12) | |
| IN6 | PE8 (L7) | |
| IN7 | PD10 (J12) | |
| IN8 | PD11 (J11) | |
| IN9 | PD12 (J10) | |
| IN10 | PD13 (H12) | |
| IN11 | PD14 (H11) | |
| IN12 | PB0 (M5) | |
| IN13 | PE7 (M7) | |
| IN14 | PE10 (L8) | |
| IN15 | PE11 (M9) | |
| IN16 | PE12 (L9) | |
| ADC4 | EXTI2 | PE2 (B2), PD2 (C8), PF2 (J1), PC2 (J3), PA2 (K3), PB2 (L6) |
| EXTI15 | PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12) | |
| IN1 | PE14 (M11) | |
| IN2 | PE15 (M12) | |
| IN3 | PB12 (L12) | |
| IN4 | PB14 (K11) | |
| IN5 | PB15 (K10) | |
| IN6 | PE8 (L7) | |
| IN7 | PD10 (J12) | |
| IN8 | PD11 (J11) | |
| IN9 | PD12 (J10) | |
| IN10 | PD13 (H12) | |
| IN11 | PD14 (H11) | |
| IN12 | PD8 (K9) | |
| IN13 | PD9 (K8) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (B3), PA9 (D10), PC9 (D12), PF9 (F2), PD9 (K8), PE9 (M8) |
| OUT1 | PA4 (M3) | |
| OUT2 | PA5 (K4) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA5 (K4), PA0 (L2), PA4 (M3) |
| INP | PA1 (M2) | |
| OUT | PB8 (A3, AF8), PA11 (B12, AF8), PA0 (L2, AF8), PA6 (L4, AF8) | |
| COMP2 | INM | PA2 (K3), PA5 (K4), PA4 (M3) |
| INP | PA7 (M4) | |
| OUT | PA12 (A12, AF8), PB9 (B3, AF8), PA2 (K3, AF8) | |
| COMP3 | INM | PD15 (H10), PA5 (K4), PB12 (L12), PA4 (M3) |
| INP | PB14 (K11) | |
| OUT | PA8 (D11, AF8), PC8 (E10, AF7) | |
| COMP4 | INM | PA5 (K4), PB2 (L6), PE8 (L7), PA4 (M3) |
| INP | PB0 (M5) | |
| OUT | PB1 (M6, AF8) | |
| COMP5 | INM | PD13 (H12), PA5 (K4), PB10 (L10), PA4 (M3) |
| INP | PB13 (K12) | |
| OUT | PA9 (D10, AF8), PC7 (E11, AF7) | |
| COMP6 | INM | PD10 (J12), PA5 (K4), PB15 (K10), PA4 (M3) |
| INP | PB11 (L11) | |
| OUT | PA10 (C12, AF8), PC6 (E12, AF7) | |
| COMP7 | INM | PC0 (H1), PA5 (K4), PA4 (M3) |
| INP | PC1 (J2) | |
| OUT | PC2 (J3, AF3) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA3 (L3), PC5 (L5) |
| VINM_SEC | PA3 (L3), PC5 (L5) | |
| VINP | PA5 (K4), PA3 (L3), PA1 (M2), PA7 (M4) | |
| VINP_SEC | PA5 (K4), PA3 (L3), PA1 (M2), PA7 (M4) | |
| VOUT | PA2 (K3) | |
| OPAMP2 | VINM | PA5 (K4), PC5 (L5) |
| VINM_SEC | PA5 (K4), PC5 (L5) | |
| VINP | PD14 (H11), PB14 (K11), PA7 (M4), PB0 (M5) | |
| VINP_SEC | PD14 (H11), PB14 (K11), PA7 (M4), PB0 (M5) | |
| VOUT | PA6 (L4) | |
| OPAMP3 | VINM | PB2 (L6), PB10 (L10) |
| VINM_SEC | PB2 (L6), PB10 (L10) | |
| VINP | PA5 (K4), PB13 (K12), PA1 (M2), PB0 (M5) | |
| VINP_SEC | PA5 (K4), PB13 (K12), PA1 (M2), PB0 (M5) | |
| VOUT | PB1 (M6) | |
| OPAMP4 | VINM | PD8 (K9), PB10 (L10) |
| VINM_SEC | PD8 (K9), PB10 (L10) | |
| VINP | PD11 (J11), PB13 (K12), PB11 (L11), PA4 (M3) | |
| VINP_SEC | PD11 (J11), PB13 (K12), PB11 (L11), PA4 (M3) | |
| VOUT | PB12 (L12) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB8 (A3, AF12), PA15 (A9, AF9), PA14 (A10, AF6), PA6 (L4, AF6), PB12 (L12, AF6), PE15 (M12, AF2) |
| BKIN2 | PA11 (B12, AF12), PC3 (K2, AF6), PE14 (M11, AF6) | |
| CH1 | PA8 (D11, AF6), PC0 (H1, AF2), PE9 (M8, AF2) | |
| CH1N | PA11 (B12, AF6), PC13 (C1, AF4), PB13 (K12, AF6), PE8 (L7, AF2), PA7 (M4, AF6) | |
| CH2 | PA9 (D10, AF6), PC1 (J2, AF2), PE11 (M9, AF2) | |
| CH2N | PA12 (A12, AF6), PB14 (K11, AF6), PE10 (L8, AF2), PB0 (M5, AF6) | |
| CH3 | PA10 (C12, AF6), PC2 (J3, AF2), PE13 (M10, AF2) | |
| CH3N | PF0-OSC_IN (F1, AF6), PB15 (K10, AF4), PE12 (L9, AF2), PB1 (M6, AF6) | |
| CH4 | PA11 (B12, AF11), PC3 (K2, AF2), PE14 (M11, AF2) | |
| ETR | PA12 (A12, AF11), PC4 (K5, AF2), PE7 (M7, AF2) | |
| TIM2 | CH1 | PA15 (A9, AF1), PD3 (B8, AF2), PA5 (K4, AF1), PA0 (L2, AF1) |
| CH2 | PB3 (A8, AF1), PD4 (B7, AF2), PA1 (M2, AF1) | |
| CH3 | PD7 (A5, AF2), PA9 (D10, AF10), PA2 (K3, AF1), PB10 (L10, AF1) | |
| CH4 | PD6 (B6, AF2), PA10 (C12, AF10), PA3 (L3, AF1), PB11 (L11, AF1) | |
| ETR | PA15 (A9, AF1), PD3 (B8, AF2), PA5 (K4, AF1), PA0 (L2, AF1) | |
| TIM3 | CH1 | PB4 (A7, AF2), PE2 (B2, AF2), PC6 (E12, AF2), PA6 (L4, AF2) |
| CH2 | PE3 (A1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA4 (M3, AF2), PA7 (M4, AF2) | |
| CH3 | PE4 (B1, AF2), PC8 (E10, AF2), PB0 (M5, AF2) | |
| CH4 | PB7 (B4, AF10), PE5 (C2, AF2), PC9 (D12, AF2), PB1 (M6, AF2) | |
| ETR | PB3 (A8, AF10), PD2 (C8, AF2) | |
| TIM4 | CH1 | PB6 (B5, AF2), PA11 (B12, AF10), PD12 (J10, AF2) |
| CH2 | PA12 (A12, AF10), PB7 (B4, AF2), PD13 (H12, AF2) | |
| CH3 | PB8 (A3, AF2), PA13 (A11, AF10), PD14 (H11, AF2) | |
| CH4 | PB9 (B3, AF2), PF6 (C11, AF2), PD15 (H10, AF2) | |
| ETR | PB3 (A8, AF2), PE0 (C3, AF2), PA8 (D11, AF10) | |
| TIM8 | BKIN | PB7 (B4, AF5), PD2 (C8, AF4), PA10 (C12, AF11), PA0 (L2, AF9), PA6 (L4, AF4) |
| BKIN2 | PB6 (B5, AF10), PD1 (B9, AF6), PC9 (D12, AF6) | |
| CH1 | PA15 (A9, AF2), PB6 (B5, AF5), PC6 (E12, AF4) | |
| CH1N | PB3 (A8, AF4), PC10 (B11, AF4), PA7 (M4, AF4) | |
| CH2 | PB8 (A3, AF10), PA14 (A10, AF5), PC7 (E11, AF4) | |
| CH2N | PB4 (A7, AF4), PC11 (C10, AF4), PB0 (M5, AF4) | |
| CH3 | PB9 (B3, AF10), PC8 (E10, AF4) | |
| CH3N | PC12 (B10, AF4), PB5 (C5, AF3), PB1 (M6, AF4) | |
| CH4 | PD1 (B9, AF4), PC9 (D12, AF4) | |
| ETR | PB6 (B5, AF6), PA0 (L2, AF10) | |
| TIM15 | BKIN | PA9 (D10, AF9), PC5 (L5, AF2) |
| CH1 | PF9 (F2, AF3), PA2 (K3, AF9), PB14 (K11, AF1) | |
| CH1N | PB15 (K10, AF2), PA1 (M2, AF9) | |
| CH2 | PF10 (G2, AF3), PB15 (K10, AF1), PA3 (L3, AF9) | |
| TIM16 | BKIN | PB5 (C5, AF1) |
| CH1 | PB8 (A3, AF1), PB4 (A7, AF1), PA12 (A12, AF1), PE0 (C3, AF4), PA6 (L4, AF1) | |
| CH1N | PA13 (A11, AF1), PB6 (B5, AF1) | |
| TIM17 | BKIN | PB4 (A7, AF10), PA10 (C12, AF1) |
| CH1 | PE1 (A2, AF4), PB9 (B3, AF1), PB5 (C5, AF10), PA7 (M4, AF1) | |
| CH1N | PB7 (B4, AF1) | |
| TIM20 | BKIN | PF9 (F2, AF2) |
| BKIN2 | PF10 (G2, AF2) | |
| CH1 | PE2 (B2, AF6) | |
| CH1N | PE4 (B1, AF6) | |
| CH2 | PE3 (A1, AF6) | |
| CH2N | PE5 (C2, AF6) | |
| CH3 | PF2 (J1, AF2) | |
| CH3N | PE6 (D2, AF6) | |
| CH4 | PE1 (A2, AF6) | |
| ETR | PE0 (C3, AF6) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (C1) |
| OUT_CALIB | PC13 (C1) | |
| REFIN | PB15 (K10, AF0), PA1 (M2, AF0) | |
| TS | PC13 (C1) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A2 | PF2 (J1, AF12) |
| A16 | PD11 (J11, AF12) | |
| A17 | PD12 (J10, AF12) | |
| A18 | PD13 (H12, AF12) | |
| A19 | PE3 (A1, AF12) | |
| A20 | PE4 (B1, AF12) | |
| A21 | PE5 (C2, AF12) | |
| A22 | PE6 (D2, AF12) | |
| A23 | PE2 (B2, AF12) | |
| ALE | PD12 (J10) | |
| CD | PF9 (F2, AF12) | |
| CLE | PD11 (J11) | |
| CLK | PD3 (B8, AF12) | |
| D0 | PD14 (H11, AF12) | |
| D1 | PD15 (H10, AF12) | |
| D2 | PD0 (C9, AF12) | |
| D3 | PD1 (B9, AF12) | |
| D4 | PE7 (M7, AF12) | |
| D5 | PE8 (L7, AF12) | |
| D6 | PE9 (M8, AF12) | |
| D7 | PE10 (L8, AF12) | |
| D8 | PE11 (M9, AF12) | |
| D9 | PE12 (L9, AF12) | |
| D10 | PE13 (M10, AF12) | |
| D11 | PE14 (M11, AF12) | |
| D12 | PE15 (M12, AF12) | |
| D13 | PD8 (K9, AF12) | |
| D14 | PD9 (K8, AF12) | |
| D15 | PD10 (J12, AF12) | |
| DA0 | PD14 (H11) | |
| DA1 | PD15 (H10) | |
| DA2 | PD0 (C9) | |
| DA3 | PD1 (B9) | |
| DA4 | PE7 (M7) | |
| DA5 | PE8 (L7) | |
| DA6 | PE9 (M8) | |
| DA7 | PE10 (L8) | |
| DA8 | PE11 (M9) | |
| DA9 | PE12 (L9) | |
| DA10 | PE13 (M10) | |
| DA11 | PE14 (M11) | |
| DA12 | PE15 (M12) | |
| DA13 | PD8 (K9) | |
| DA14 | PD9 (K8) | |
| DA15 | PD10 (J12) | |
| INTR | PF10 (G2, AF12) | |
| NBL0 | PE0 (C3, AF12) | |
| NBL1 | PE1 (A2, AF12) | |
| NCE2 | PD7 (A5, AF12) | |
| NE1 | PD7 (A5, AF12) | |
| NIORD | PF6 (C11, AF12) | |
| NL | PB7 (B4, AF12) | |
| NOE | PD4 (B7, AF12) | |
| NWAIT | PD6 (B6, AF12) | |
| NWE | PD5 (A6, AF12) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (L2, AF3) |
| G1_IO2 | PA1 (M2, AF3) | |
| G1_IO3 | PA2 (K3, AF3) | |
| G1_IO4 | PA3 (L3, AF3) | |
| G2_IO1 | PA4 (M3, AF3) | |
| G2_IO2 | PA5 (K4, AF3) | |
| G2_IO3 | PA6 (L4, AF3) | |
| G2_IO4 | PA7 (M4, AF3) | |
| G3_IO1 | PC5 (L5, AF3) | |
| G3_IO2 | PB0 (M5, AF3) | |
| G3_IO3 | PB1 (M6, AF3) | |
| G3_IO4 | PB2 (L6, AF3) | |
| G4_IO1 | PA9 (D10, AF3) | |
| G4_IO2 | PA10 (C12, AF3) | |
| G4_IO3 | PA13 (A11, AF3) | |
| G4_IO4 | PA14 (A10, AF3) | |
| G5_IO1 | PB3 (A8, AF3) | |
| G5_IO2 | PB4 (A7, AF3) | |
| G5_IO3 | PB6 (B5, AF3) | |
| G5_IO4 | PB7 (B4, AF3) | |
| G6_IO1 | PB11 (L11, AF3) | |
| G6_IO2 | PB12 (L12, AF3) | |
| G6_IO3 | PB13 (K12, AF3) | |
| G6_IO4 | PB14 (K11, AF3) | |
| G7_IO1 | PE2 (B2, AF3) | |
| G7_IO2 | PE3 (A1, AF3) | |
| G7_IO3 | PE4 (B1, AF3) | |
| G7_IO4 | PE5 (C2, AF3) | |
| G8_IO1 | PD12 (J10, AF3) | |
| G8_IO2 | PD13 (H12, AF3) | |
| G8_IO3 | PD14 (H11, AF3) | |
| G8_IO4 | PD15 (H10, AF3) | |
| SYNC | PB8 (A3, AF3), PA15 (A9, AF3), PB10 (L10, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A10, AF0) |
| JTDI | PA15 (A9, AF0) | |
| JTDO-TRACESWO | PB3 (A8, AF0) | |
| JTMS-SWDIO | PA13 (A11, AF0) | |
| NJTRST | PB4 (A7, AF0) | |
| TRACECK | PE2 (B2, AF0) | |
| TRACED0 | PE3 (A1, AF0) | |
| TRACED1 | PE4 (B1, AF0) | |
| TRACED2 | PE5 (C2, AF0) | |
| TRACED3 | PE6 (D2, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (D11, AF0) |
| OSC_IN | PF0-OSC_IN (F1) | |
| OSC_OUT | PF1-OSC_OUT (G1) | |
| OSC32_IN | PC14-OSC32_IN (D1) | |
| OSC32_OUT | PC15-OSC32_OUT (E1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (C1) |
| RTC_TAMP2 | PA0 (L2) | |
| RTC_TAMP3 | PE6 (D2) | |
| SYS_WKUP1 | PA0 (L2) | |
| SYS_WKUP2 | PC13 (C1) | |
| SYS_WKUP3 | PE6 (D2) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE3 | ввод-вывод | FMC_A19 (AF12), SPI4_NSS (AF5), SYS_TRACED0 (AF0), TIM20_CH2 (AF6), TIM3_CH2 (AF2), TSC_G7_IO2 (AF3) |
| A2 | PE1 | ввод-вывод | FMC_NBL1 (AF12), TIM17_CH1 (AF4), TIM20_CH4 (AF6), USART1_RX (AF7) |
| A3 | PB8 | ввод-вывод | CAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), TSC_SYNC (AF3), USART3_RX (AF7) |
| A4 | BOOT0 | загрузка | — |
| A5 | PD7 | ввод-вывод | FMC_NCE2 (AF12), FMC_NE1 (AF12), TIM2_CH3 (AF2), USART2_CK (AF7) |
| A6 | PD5 | ввод-вывод | FMC_NWE (AF12), USART2_TX (AF7) |
| A7 | PB4 | ввод-вывод | I2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), TSC_G5_IO2 (AF3), USART2_RX (AF7) |
| A8 | PB3 | ввод-вывод | I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), TSC_G5_IO1 (AF3), USART2_TX (AF7) |
| A9 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1 (AF2), TSC_SYNC (AF3), USART2_RX (AF7) |
| A10 | PA14 | ввод-вывод | I2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), TSC_G4_IO4 (AF3), USART2_TX (AF7) |
| A11 | PA13 | ввод-вывод | IR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7) |
| A12 | PA12 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| B1 | PE4 | ввод-вывод | FMC_A20 (AF12), SPI4_NSS (AF5), SYS_TRACED1 (AF0), TIM20_CH1N (AF6), TIM3_CH3 (AF2), TSC_G7_IO3 (AF3) |
| B2 | PE2 | ввод-вывод | ADC3_EXTI2, ADC4_EXTI2, FMC_A23 (AF12), SPI4_SCK (AF5), SYS_TRACECK (AF0), TIM20_CH1 (AF6), TIM3_CH1 (AF2), TSC_G7_IO1 (AF3) |
| B3 | PB9 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), TIM8_CH3 (AF10), USART3_TX (AF7) |
| B4 | PB7 | ввод-вывод | FMC_NL (AF12), I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), TSC_G5_IO4 (AF3), USART1_RX (AF7) |
| B5 | PB6 | ввод-вывод | I2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), TSC_G5_IO3 (AF3), USART1_TX (AF7) |
| B6 | PD6 | ввод-вывод | FMC_NWAIT (AF12), TIM2_CH4 (AF2), USART2_RX (AF7) |
| B7 | PD4 | ввод-вывод | FMC_NOE (AF12), TIM2_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7) |
| B8 | PD3 | ввод-вывод | FMC_CLK (AF12), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF7) |
| B9 | PD1 | ввод-вывод | CAN_TX (AF7), FMC_D3 (AF12), FMC_DA3, TIM8_BKIN2 (AF6), TIM8_CH4 (AF4) |
| B10 | PC12 | ввод-вывод | I2S3_SD (AF6), SPI3_MOSI (AF6), TIM8_CH3N (AF4), UART5_TX (AF5), USART3_CK (AF7) |
| B11 | PC10 | ввод-вывод | I2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7) |
| B12 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USB_DM |
| C1 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4) |
| C2 | PE5 | ввод-вывод | FMC_A21 (AF12), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM20_CH2N (AF6), TIM3_CH4 (AF2), TSC_G7_IO4 (AF3) |
| C3 | PE0 | ввод-вывод | FMC_NBL0 (AF12), TIM16_CH1 (AF4), TIM20_ETR (AF6), TIM4_ETR (AF2), USART1_TX (AF7) |
| C4 | VDD | питание | — |
| C5 | PB5 | ввод-вывод | I2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7) |
| C8 | PD2 | ввод-вывод | ADC3_EXTI2, ADC4_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5) |
| C9 | PD0 | ввод-вывод | CAN_RX (AF7), FMC_D2 (AF12), FMC_DA2 |
| C10 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7) |
| C11 | PF6 | ввод-вывод | FMC_NIORD (AF12), I2C2_SCL (AF4), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| C12 | PA10 | ввод-вывод | COMP6_OUT (AF8), I2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), TSC_G4_IO2 (AF3), USART1_RX (AF7) |
| D1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D2 | PE6 | ввод-вывод | FMC_A22 (AF12), RTC_TAMP3, SPI4_MOSI (AF5), SYS_TRACED3 (AF0), SYS_WKUP3, TIM20_CH3N (AF6) |
| D3 | VSS | питание | — |
| D10 | PA9 | ввод-вывод | COMP5_OUT (AF8), DAC1_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7) |
| D11 | PA8 | ввод-вывод | COMP3_OUT (AF8), I2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7) |
| D12 | PC9 | ввод-вывод | DAC1_EXTI9, I2C3_SDA (AF3), I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4) |
| E1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT |
| E2 | VBAT | питание | — |
| E3 | VSS | питание | — |
| E10 | PC8 | ввод-вывод | COMP3_OUT (AF7), TIM3_CH3 (AF2), TIM8_CH3 (AF4) |
| E11 | PC7 | ввод-вывод | COMP5_OUT (AF7), I2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4) |
| E12 | PC6 | ввод-вывод | COMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4) |
| F1 | PF0-OSC_IN | ввод-вывод | I2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6) |
| F2 | PF9 | ввод-вывод | DAC1_EXTI9, FMC_CD (AF12), SPI2_SCK (AF5), TIM15_CH1 (AF3), TIM20_BKIN (AF2) |
| F11 | VSS | питание | — |
| F12 | VSS | питание | — |
| G1 | PF1-OSC_OUT | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5) |
| G2 | PF10 | ввод-вывод | FMC_INTR (AF12), SPI2_SCK (AF5), TIM15_CH2 (AF3), TIM20_BKIN2 (AF2) |
| G11 | VDD | питание | — |
| G12 | VDD | питание | — |
| H1 | PC0 | ввод-вывод | ADC1_IN6, ADC2_IN6, COMP7_INM, TIM1_CH1 (AF2) |
| H2 | NRST | сброс | — |
| H3 | VDD | питание | — |
| H10 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, COMP3_INM, FMC_D1 (AF12), FMC_DA1, SPI2_NSS (AF6), TIM4_CH4 (AF2), TSC_G8_IO4 (AF3) |
| H11 | PD14 | ввод-вывод | ADC3_IN11, ADC4_IN11, FMC_D0 (AF12), FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3) |
| H12 | PD13 | ввод-вывод | ADC3_IN10, ADC4_IN10, COMP5_INM, FMC_A18 (AF12), TIM4_CH2 (AF2), TSC_G8_IO2 (AF3) |
| J1 | PF2 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_EXTI2, ADC4_EXTI2, FMC_A2 (AF12), TIM20_CH3 (AF2) |
| J2 | PC1 | ввод-вывод | ADC1_IN7, ADC2_IN7, COMP7_INP, TIM1_CH2 (AF2) |
| J3 | PC2 | ввод-вывод | ADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT (AF3), TIM1_CH3 (AF2) |
| J10 | PD12 | ввод-вывод | ADC3_IN9, ADC4_IN9, FMC_A17 (AF12), FMC_ALE, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| J11 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, FMC_A16 (AF12), FMC_CLE, OPAMP4_VINP, OPAMP4_VINP_SEC, USART3_CTS (AF7) |
| J12 | PD10 | ввод-вывод | ADC3_IN7, ADC4_IN7, COMP6_INM, FMC_D15 (AF12), FMC_DA15, USART3_CK (AF7) |
| K1 | VSSA | питание | — |
| K2 | PC3 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2) |
| K3 | PA2 | ввод-вывод | ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7) |
| K4 | PA5 | ввод-вывод | ADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3) |
| K5 | PC4 | ввод-вывод | ADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7) |
| K8 | PD9 | ввод-вывод | ADC4_IN13, DAC1_EXTI9, FMC_D14 (AF12), FMC_DA14, USART3_RX (AF7) |
| K9 | PD8 | ввод-вывод | ADC4_IN12, FMC_D13 (AF12), FMC_DA13, OPAMP4_VINM, OPAMP4_VINM_SEC, USART3_TX (AF7) |
| K10 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4) |
| K11 | PB14 | ввод-вывод | ADC4_IN4, COMP3_INP, I2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| K12 | PB13 | ввод-вывод | ADC3_IN5, COMP5_INP, I2S2_CK (AF5), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7) |
| L1 | VDDA | питание | — |
| L2 | PA0 | ввод-вывод | ADC1_IN1, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_BKIN (AF9), TIM8_ETR (AF10), TSC_G1_IO1 (AF3), USART2_CTS (AF7) |
| L3 | PA3 | ввод-вывод | ADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7) |
| L4 | PA6 | ввод-вывод | ADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4), TSC_G2_IO3 (AF3) |
| L5 | PC5 | ввод-вывод | ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7) |
| L6 | PB2 | ввод-вывод | ADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, COMP4_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, TSC_G3_IO4 (AF3) |
| L7 | PE8 | ввод-вывод | ADC3_IN6, ADC4_IN6, COMP4_INM, FMC_D5 (AF12), FMC_DA5, TIM1_CH1N (AF2) |
| L8 | PE10 | ввод-вывод | ADC3_IN14, FMC_D7 (AF12), FMC_DA7, TIM1_CH2N (AF2) |
| L9 | PE12 | ввод-вывод | ADC3_IN16, FMC_D9 (AF12), FMC_DA9, SPI4_SCK (AF5), TIM1_CH3N (AF2) |
| L10 | PB10 | ввод-вывод | COMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7) |
| L11 | PB11 | ввод-вывод | ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7) |
| L12 | PB12 | ввод-вывод | ADC4_IN3, COMP3_INM, I2C2_SMBA (AF4), I2S2_WS (AF5), OPAMP4_VOUT, SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7) |
| M1 | VREF+ | питание | — |
| M2 | PA1 | ввод-вывод | ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7) |
| M3 | PA4 | ввод-вывод | ADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT1, I2S3_WS (AF6), OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7) |
| M4 | PA7 | ввод-вывод | ADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), TSC_G2_IO4 (AF3) |
| M5 | PB0 | ввод-вывод | ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), TSC_G3_IO2 (AF3) |
| M6 | PB1 | ввод-вывод | ADC3_IN1, COMP4_OUT (AF8), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4), TSC_G3_IO3 (AF3) |
| M7 | PE7 | ввод-вывод | ADC3_IN13, FMC_D4 (AF12), FMC_DA4, TIM1_ETR (AF2) |
| M8 | PE9 | ввод-вывод | ADC3_IN2, DAC1_EXTI9, FMC_D6 (AF12), FMC_DA6, TIM1_CH1 (AF2) |
| M9 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, FMC_D8 (AF12), FMC_DA8, SPI4_NSS (AF5), TIM1_CH2 (AF2) |
| M10 | PE13 | ввод-вывод | ADC3_IN3, FMC_D10 (AF12), FMC_DA10, SPI4_MISO (AF5), TIM1_CH3 (AF2) |
| M11 | PE14 | ввод-вывод | ADC4_IN1, FMC_D11 (AF12), FMC_DA11, SPI4_MOSI (AF5), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2) |
| M12 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN2, FMC_D12 (AF12), FMC_DA12, TIM1_BKIN (AF2), USART3_RX (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | E2 | резервное питание: часы реального времени и резервные регистры |
| VDD | C4, G11, G12, H3 | питание цифровой части и линий ввода-вывода |
| VDDA | L1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF+ | M1 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | D3, E3, F11, F12 | общий провод (земля) |
| VSSA | K1 | общий провод аналоговой части |
| NRST | H2 | сброс, активный уровень — низкий |
| BOOT0 | A4 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F303V(D-E)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F303VD | STM32F303VDHx | 384 КБ | 64 КБ |
| STM32F303VE | STM32F303VEHx | 512 КБ | 64 КБ |
Линейка STM32F303, семейство STM32F3, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F302VD, STM32F302VE | STM32F302 | 100 из 100 | выводы совпадают полностью |
| STM32F071V8, STM32F071VB | STM32F0x1 | 96 из 100 | E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; M1: VREF+ → VDDA |
| STM32F072V8, STM32F072VB | STM32F0x2 | 96 из 100 | E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; M1: VREF+ → VDDA |
| STM32F078VB | STM32F0x8 | 95 из 100 | E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; L6: PB2 → NPOR; M1: VREF+ → VDDA |
| STM32F091VC | STM32F0x1 | 95 из 100 | A4: BOOT0 → PF11; E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; M1: VREF+ → VDDA |
| STM32F098VC | STM32F0x8 | 94 из 100 | A4: BOOT0 → PF11; E3: VSS → NC; G11: VDD → VDDIO2; L1: VDDA → PF3; L6: PB2 → NPOR; M1: VREF+ → VDDA |
| STM32F103VB | STM32F103 | 91 из 100 | C11: PF6 → NC; F1: PF0 → OSC_IN; F2: PF9 → VSS; G1: PF1 → OSC_OUT; G2: PF10 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: VDDA → VREF+; M1: VREF+ → VDDA |
| STM32F373V8, STM32F373VB, STM32F373VC | STM32F373 | 91 из 100 | E3: VSS → PF4; F12: VSS → VSSSD; G12: VDD → VDDSD12; K1: VSSA → VSSA/VREF-; K12: PB13 → VREFSD+; L1: VDDA → VREF+; L11: PB11 → VREFSD-; L12: PB12 → VDDSD3; M1: VREF+ → VDDA |
| STM32F378VC | STM32F3x8 | 90 из 100 | E3: VSS → PF4; F12: VSS → VSSSD; G12: VDD → VDDSD12; K1: VSSA → VSSA/VREF-; K12: PB13 → VREFSD+; L1: VDDA → VREF+; L6: PB2 → NPOR; L11: PB11 → VREFSD-; L12: PB12 → VDDSD3; M1: VREF+ → VDDA |
| STM32L151V8Hx, STM32L151VBHx | STM32L151/152 | 90 из 100 | C11: PF6 → PH2; E2: VBAT → VLCD; F1: PF0 → PH0; F2: PF9 → VSS; G1: PF1 → PH1; G2: PF10 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: VDDA → VREF+; M1: VREF+ → VDDA |
| STM32L151V8HxA, STM32L151VBHxA | STM32L151/152 | 90 из 100 | C11: PF6 → PH2; E2: VBAT → VLCD; F1: PF0 → PH0; F2: PF9 → VSS; G1: PF1 → PH1; G2: PF10 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: VDDA → VREF+; M1: VREF+ → VDDA |
| STM32L151VC | STM32L151/152 | 90 из 100 | C11: PF6 → PH2; E2: VBAT → VLCD; F1: PF0 → PH0; F2: PF9 → VSS; G1: PF1 → PH1; G2: PF10 → VDD; J1: PF2 → VSSA; K1: VSSA → VREF-; L1: VDDA → VREF+; M1: VREF+ → VDDA |
Частые вопросы
На каких выводах USART1 у STM32F303VD?
В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PE0 (шарик C3, AF7) или PA9 (шарик D10, AF7) или PC4 (шарик K5, AF7), USART1_RX — на PE1 (шарик A2, AF7) или PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7) или PC5 (шарик L5, AF7).
Где у STM32F303VD выводы SWD для программатора?
SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F303VD?
I2C1_SCL — PB8 (шарик A3, AF4) или PA15 (шарик A9, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PA14 (шарик A10, AF4) или PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).
Сколько выводов ввода-вывода у STM32F303VD в корпусе UFBGA100?
86 из 100. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F303VD и STM32F303VE?
Объёмом памяти: STM32F303VD — 384 КБ флеш-памяти и 64 КБ ОЗУ, STM32F303VE — 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F303VD?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F3Cortex-M4 с FPU, до 72 МГц: F301–F303, F334, F373 и версии F3x8 на 1,8 В — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
