STM32F401VB и STM32F401VC в корпусе UFBGA100: распиновка

STM32F401VB и STM32F401VC — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 84 МГц: 128 и 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 81 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 84 МГц
Флеш-память
128 и 256 КБ
ОЗУ
64 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
81
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

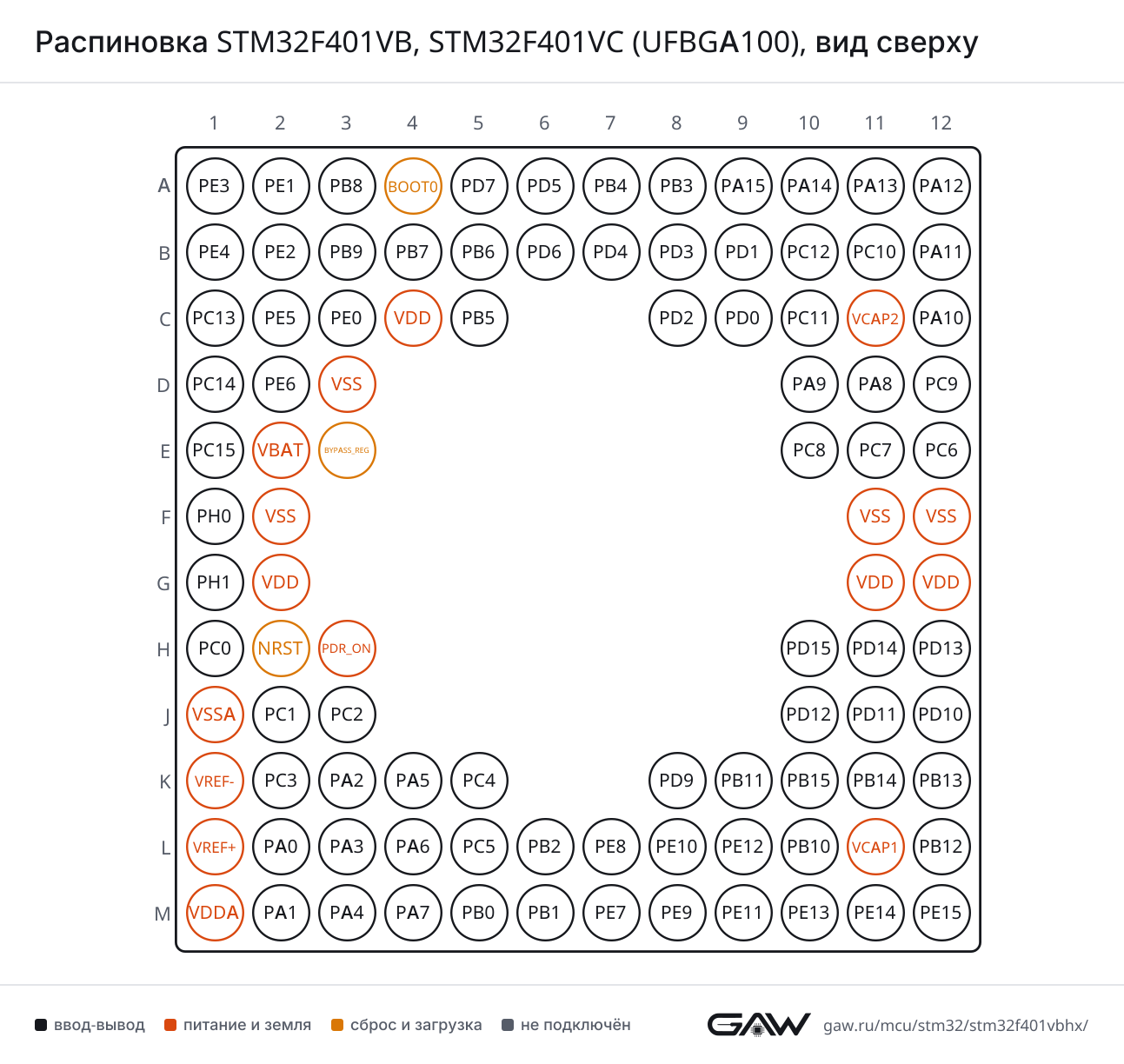

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F401VB, STM32F401VC в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: SYS_TRACED0PE3PE1 — шарик A2PE1PB8 — шарик A3: I2C1_SCL, SDIO_D4, TIM10_CH1, TIM4_CH3PB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: USART2_CKPD7PD5 — шарик A6: USART2_TXPD5PB4 — шарик A7: I2C3_SDA, I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB3 — шарик A8: I2C2_SDA, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PA15 — шарик A9: ADC1_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PA14 — шарик A10: SYS_JTCK-SWCLKPA14PA13 — шарик A11: SYS_JTMS-SWDIOPA13PA12 — шарик A12: TIM1_ETR, USART1_RTS, USART6_RX, USB_OTG_FS_DPPA12PE4 — шарик B1: SPI4_NSS, SYS_TRACED1PE4PE2 — шарик B2: SPI4_SCK, SYS_TRACECLKPE2PB9 — шарик B3: I2C1_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PB7 — шарик B4: I2C1_SDA, TIM4_CH2, USART1_RXPB7PB6 — шарик B5: I2C1_SCL, TIM4_CH1, USART1_TXPB6PD6 — шарик B6: I2S3_SD, SPI3_MOSI, USART2_RXPD6PD4 — шарик B7: USART2_RTSPD4PD3 — шарик B8: I2S2_CK, SPI2_SCK, USART2_CTSPD3PD1 — шарик B9PD1PC12 — шарик B10: I2S3_SD, SDIO_CK, SPI3_MOSIPC12PC10 — шарик B11: I2S3_CK, SDIO_D2, SPI3_SCKPC10PA11 — шарик B12: ADC1_EXTI11, TIM1_CH4, USART1_CTS, USART6_TX, USB_OTG_FS_DMPA11PC13-ANTI_TAMP — шарик C1: RTC_AF1PC13PE5 — шарик C2: SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PE0 — шарик C3: TIM4_ETRPE0VDD — шарик C4VDDPB5 — шарик C5: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2PB5PD2 — шарик C8: SDIO_CMD, TIM3_ETRPD2PD0 — шарик C9PD0PC11 — шарик C10: ADC1_EXTI11, I2S3_ext_SD, SDIO_D3, SPI3_MISOPC11VCAP2 — шарик C11VCAP2PA10 — шарик C12: TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: SPI4_MOSI, SYS_TRACED3, TIM9_CH2PE6VSS — шарик D3VSSPA9 — шарик D10: I2C3_SMBA, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA8 — шарик D11: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PC9 — шарик D12: I2C3_SDA, I2S_CKIN, RCC_MCO_2, SDIO_D1, TIM3_CH4PC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик E2VBATBYPASS_REG — шарик E3BYPASSREGPC8 — шарик E10: SDIO_D0, TIM3_CH3, USART6_CKPC8PC7 — шарик E11: I2S3_MCK, SDIO_D7, TIM3_CH2, USART6_RXPC7PC6 — шарик E12: I2S2_MCK, SDIO_D6, TIM3_CH1, USART6_TXPC6PH0 - OSC_IN — шарик F1: RCC_OSC_INPH0VSS — шарик F2VSSVSS — шарик F11VSSVSS — шарик F12VSSPH1 - OSC_OUT — шарик G1: RCC_OSC_OUTPH1VDD — шарик G2VDDVDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC1_IN10PC0NRST — шарик H2NRSTPDR_ON — шарик H3PDR_ONPD15 — шарик H10: ADC1_EXTI15, TIM4_CH4PD15PD14 — шарик H11: TIM4_CH3PD14PD13 — шарик H12: TIM4_CH2PD13VSSA — шарик J1VSSAPC1 — шарик J2: ADC1_IN11PC1PC2 — шарик J3: ADC1_IN12, I2S2_ext_SD, SPI2_MISOPC2PD12 — шарик J10: TIM4_CH1PD12PD11 — шарик J11: ADC1_EXTI11PD11PD10 — шарик J12PD10VREF- — шарик K1VREF-PC3 — шарик K2: ADC1_IN13, I2S2_SD, SPI2_MOSIPC3PA2 — шарик K3: ADC1_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA5 — шарик K4: ADC1_IN5, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PC4 — шарик K5: ADC1_IN14PC4PD9 — шарик K8PD9PB11 — шарик K9: ADC1_EXTI11, I2C2_SDA, TIM2_CH4PB11PB15 — шарик K10: ADC1_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM1_CH3NPB15PB14 — шарик K11: I2S2_ext_SD, SPI2_MISO, TIM1_CH2NPB14PB13 — шарик K12: I2S2_CK, SPI2_SCK, TIM1_CH1NPB13VREF+ — шарик L1VREF+PA0-WKUP — шарик L2: ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTSPA0PA3 — шарик L3: ADC1_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RXPA3PA6 — шарик L4: ADC1_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH1PA6PC5 — шарик L5: ADC1_IN15PC5PB2 — шарик L6PB2PE8 — шарик L7: TIM1_CH1NPE8PE10 — шарик L8: TIM1_CH2NPE10PE12 — шарик L9: SPI4_SCK, TIM1_CH3NPE12PB10 — шарик L10: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3PB10VCAP1 — шарик L11VCAP1PB12 — шарик L12: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKINPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC1_IN1, TIM2_CH2, TIM5_CH2, USART2_RTSPA1PA4 — шарик M3: ADC1_IN4, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA7 — шарик M4: ADC1_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH2PA7PB0 — шарик M5: ADC1_IN8, TIM1_CH2N, TIM3_CH3PB0PB1 — шарик M6: ADC1_IN9, TIM1_CH3N, TIM3_CH4PB1PE7 — шарик M7: TIM1_ETRPE7PE9 — шарик M8: TIM1_CH1PE9PE11 — шарик M9: ADC1_EXTI11, SPI4_NSS, TIM1_CH2PE11PE13 — шарик M10: SPI4_MISO, TIM1_CH3PE13PE14 — шарик M11: SPI4_MOSI, TIM1_CH4PE14PE15 — шарик M12: ADC1_EXTI15, TIM1_BKINPE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D11, AF7)
CTSPA11 (B12, AF7)
RTSPA12 (A12, AF7)
RXPB7 (B4, AF7), PA10 (C12, AF7)
TXPB6 (B5, AF7), PA9 (D10, AF7)
USART2CKPD7 (A5, AF7), PA4 (M3, AF7)
CTSPD3 (B8, AF7), PA0-WKUP (L2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PA2 (K3, AF7)
USART6CKPC8 (E10, AF8)
RXPA12 (A12, AF8), PC7 (E11, AF8)
TXPA11 (B12, AF8), PC6 (E12, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, AF5), PA6 (L4, AF5)
MOSIPB5 (C5, AF5), PA7 (M4, AF5)
NSSPA15 (A9, AF5), PA4 (M3, AF5)
SCKPB3 (A8, AF5), PA5 (K4, AF5)
SPI2MISOPC2 (J3, AF5), PB14 (K11, AF5)
MOSIPC3 (K2, AF5), PB15 (K10, AF5)
NSSPB9 (B3, AF5), PB12 (L12, AF5)
SCKPD3 (B8, AF5), PB13 (K12, AF5), PB10 (L10, AF5)
SPI3MISOPB4 (A7, AF6), PC11 (C10, AF6)
MOSIPD6 (B6, AF5), PC12 (B10, AF6), PB5 (C5, AF6)
NSSPA15 (A9, AF6), PA4 (M3, AF6)
SCKPB3 (A8, AF6), PC10 (B11, AF6)
SPI4MISOPE5 (C2, AF5), PE13 (M10, AF5)
MOSIPE6 (D2, AF5), PE14 (M11, AF5)
NSSPE4 (B1, AF5), PE11 (M9, AF5)
SCKPE2 (B2, AF5), PE12 (L9, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (D12, AF5)
I2S2CKPD3 (B8, AF5), PB13 (K12, AF5), PB10 (L10, AF5)
ext_SDPC2 (J3, AF6), PB14 (K11, AF6)
MCKPC6 (E12, AF5)
SDPC3 (K2, AF5), PB15 (K10, AF5)
WSPB9 (B3, AF5), PB12 (L12, AF5)
I2S3CKPB3 (A8, AF6), PC10 (B11, AF6)
ext_SDPB4 (A7, AF7), PC11 (C10, AF5)
MCKPC7 (E11, AF6)
SDPD6 (B6, AF5), PC12 (B10, AF6), PB5 (C5, AF6)
WSPA15 (A9, AF6), PA4 (M3, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF4)
SDAPB9 (B3, AF4), PB7 (B4, AF4)
SMBAPB5 (C5, AF4)
I2C2SCLPB10 (L10, AF4)
SDAPB3 (A8, AF9), PB11 (K9, AF4)
SMBAPB12 (L12, AF4)
I2C3SCLPA8 (D11, AF4)
SDAPB4 (A7, AF9), PC9 (D12, AF4)
SMBAPA9 (D10, AF4)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (B12, AF10)
DPPA12 (A12, AF10)
IDPA10 (C12, AF10)
SOFPA8 (D11, AF10)
VBUSPA9 (D10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (B10, AF12)
CMDPD2 (C8, AF12)
D0PC8 (E10, AF12)
D1PC9 (D12, AF12)
D2PC10 (B11, AF12)
D3PC11 (C10, AF12)
D4PB8 (A3, AF12)
D5PB9 (B3, AF12)
D6PC6 (E12, AF12)
D7PC7 (E11, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (K9), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN0PA0-WKUP (L2)
IN1PA1 (M2)
IN2PA2 (K3)
IN3PA3 (L3)
IN4PA4 (M3)
IN5PA5 (K4)
IN6PA6 (L4)
IN7PA7 (M4)
IN8PB0 (M5)
IN9PB1 (M6)
IN10PC0 (H1)
IN11PC1 (J2)
IN12PC2 (J3)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L4, AF1), PB12 (L12, AF1), PE15 (M12, AF1)
CH1PA8 (D11, AF1), PE9 (M8, AF1)
CH1NPB13 (K12, AF1), PE8 (L7, AF1), PA7 (M4, AF1)
CH2PA9 (D10, AF1), PE11 (M9, AF1)
CH2NPB14 (K11, AF1), PE10 (L8, AF1), PB0 (M5, AF1)
CH3PA10 (C12, AF1), PE13 (M10, AF1)
CH3NPB15 (K10, AF1), PE12 (L9, AF1), PB1 (M6, AF1)
CH4PA11 (B12, AF1), PE14 (M11, AF1)
ETRPA12 (A12, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (A9, AF1), PA5 (K4, AF1), PA0-WKUP (L2, AF1)
CH2PB3 (A8, AF1), PA1 (M2, AF1)
CH3PA2 (K3, AF1), PB10 (L10, AF1)
CH4PB11 (K9, AF1), PA3 (L3, AF1)
ETRPA15 (A9, AF1), PA5 (K4, AF1), PA0-WKUP (L2, AF1)
TIM3CH1PB4 (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PB5 (C5, AF2), PC7 (E11, AF2), PA7 (M4, AF2)
CH3PC8 (E10, AF2), PB0 (M5, AF2)
CH4PC9 (D12, AF2), PB1 (M6, AF2)
ETRPD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (J10, AF2)
CH2PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PD15 (H10, AF2)
ETRPE0 (C3, AF2)
TIM5CH1PA0-WKUP (L2, AF2)
CH2PA1 (M2, AF2)
CH3PA2 (K3, AF2)
CH4PA3 (L3, AF2)
TIM9CH1PE5 (C2, AF3), PA2 (K3, AF3)
CH2PE6 (D2, AF3), PA3 (L3, AF3)
TIM10CH1PB8 (A3, AF3)
TIM11CH1PB9 (B3, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (C1)
REFINPB15 (K10, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A10, AF0)
JTDIPA15 (A9, AF0)
JTDO-SWOPB3 (A8, AF0)
JTMS-SWDIOPA13 (A11, AF0)
TRACECLKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0)
TRACED1PE4 (B1, AF0)
TRACED2PE5 (C2, AF0)
TRACED3PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (D11, AF0)
MCO_2PC9 (D12, AF0)
OSC_INPH0 - OSC_IN (F1)
OSC_OUTPH1 - OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0-WKUP (L2)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводSYS_TRACED0 (AF0)
A2PE1ввод-вывод—
A3PB8ввод-выводI2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
A4BOOT0загрузка—
A5PD7ввод-выводUSART2_CK (AF7)
A6PD5ввод-выводUSART2_TX (AF7)
A7PB4ввод-выводI2C3_SDA (AF9), I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
A8PB3ввод-выводI2C2_SDA (AF9), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
A9PA15ввод-выводADC1_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
A10PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A11PA13ввод-выводSYS_JTMS-SWDIO (AF0)
A12PA12ввод-выводTIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
B1PE4ввод-выводSPI4_NSS (AF5), SYS_TRACED1 (AF0)
B2PE2ввод-выводSPI4_SCK (AF5), SYS_TRACECLK (AF0)
B3PB9ввод-выводI2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B4PB7ввод-выводI2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
B5PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
B6PD6ввод-выводI2S3_SD (AF5), SPI3_MOSI (AF5), USART2_RX (AF7)
B7PD4ввод-выводUSART2_RTS (AF7)
B8PD3ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7)
B9PD1ввод-вывод—
B10PC12ввод-выводI2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6)
B11PC10ввод-выводI2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6)
B12PA11ввод-выводADC1_EXTI11, TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
C1PC13-ANTI_TAMPввод-выводRTC_AF1
C2PE5ввод-выводSPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
C3PE0ввод-выводTIM4_ETR (AF2)
C4VDDпитание—
C5PB5ввод-выводI2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2)
C8PD2ввод-выводSDIO_CMD (AF12), TIM3_ETR (AF2)
C9PD0ввод-вывод—
C10PC11ввод-выводADC1_EXTI11, I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6)
C11VCAP2питание—
C12PA10ввод-выводTIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводSPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
D3VSSпитание—
D10PA9ввод-выводI2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
D11PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
D12PC9ввод-выводI2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
E2VBATпитание—
E3BYPASS_REGзагрузка—
E10PC8ввод-выводSDIO_D0 (AF12), TIM3_CH3 (AF2), USART6_CK (AF8)
E11PC7ввод-выводI2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), USART6_RX (AF8)
E12PC6ввод-выводI2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), USART6_TX (AF8)
F1PH0 - OSC_INввод-выводRCC_OSC_IN
F2VSSпитание—
F11VSSпитание—
F12VSSпитание—
G1PH1 - OSC_OUTввод-выводRCC_OSC_OUT
G2VDDпитание—
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC1_IN10
H2NRSTсброс—
H3PDR_ONпитание—
H10PD15ввод-выводADC1_EXTI15, TIM4_CH4 (AF2)
H11PD14ввод-выводTIM4_CH3 (AF2)
H12PD13ввод-выводTIM4_CH2 (AF2)
J1VSSAпитание—
J2PC1ввод-выводADC1_IN11
J3PC2ввод-выводADC1_IN12, I2S2_ext_SD (AF6), SPI2_MISO (AF5)
J10PD12ввод-выводTIM4_CH1 (AF2)
J11PD11ввод-выводADC1_EXTI11
J12PD10ввод-вывод—
K1VREF-питание—
K2PC3ввод-выводADC1_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5)
K3PA2ввод-выводADC1_IN2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
K4PA5ввод-выводADC1_IN5, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1)
K5PC4ввод-выводADC1_IN14
K8PD9ввод-вывод—
K9PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1)
K10PB15ввод-выводADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
K11PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM1_CH2N (AF1)
K12PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1)
L1VREF+питание—
L2PA0-WKUPввод-выводADC1_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), USART2_CTS (AF7)
L3PA3ввод-выводADC1_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
L4PA6ввод-выводADC1_IN6, SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
L5PC5ввод-выводADC1_IN15
L6PB2ввод-вывод—
L7PE8ввод-выводTIM1_CH1N (AF1)
L8PE10ввод-выводTIM1_CH2N (AF1)
L9PE12ввод-выводSPI4_SCK (AF5), TIM1_CH3N (AF1)
L10PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1)
L11VCAP1питание—
L12PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1)
M1VDDAпитание—
M2PA1ввод-выводADC1_IN1, TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7)
M3PA4ввод-выводADC1_IN4, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
M4PA7ввод-выводADC1_IN7, SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
M5PB0ввод-выводADC1_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2)
M6PB1ввод-выводADC1_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2)
M7PE7ввод-выводTIM1_ETR (AF1)
M8PE9ввод-выводTIM1_CH1 (AF1)
M9PE11ввод-выводADC1_EXTI11, SPI4_NSS (AF5), TIM1_CH2 (AF1)
M10PE13ввод-выводSPI4_MISO (AF5), TIM1_CH3 (AF1)
M11PE14ввод-выводSPI4_MOSI (AF5), TIM1_CH4 (AF1)
M12PE15ввод-выводADC1_EXTI15, TIM1_BKIN (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
PDR_ONH3управление внутренней схемой сброса по питанию
VBATE2резервное питание: часы реального времени и резервные регистры
VCAP1L11—
VCAP2C11—
VDDC4, G2, G11, G12питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VREF-K1нижнее опорное напряжение АЦП
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD3, F2, F11, F12общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе
BYPASS_REGE3отключение внутреннего стабилизатора напряжения ядра

Исполнения

В базе STM32CubeMX эта группа называется STM32F401V(B-C)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F401VBSTM32F401VBHx128 КБ64 КБ
STM32F401VCSTM32F401VCHx256 КБ64 КБ

Линейка STM32F401, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F401VD, STM32F401VESTM32F401100 из 100выводы совпадают полностью
STM32F411VC, STM32F411VESTM32F411100 из 100выводы совпадают полностью
STM32F412VE, STM32F412VGSTM32F41298 из 100C11: VCAP2 → VCAP; L11: VCAP1 → VCAP
STM32F413VG, STM32F413VHSTM32F413/42398 из 100C11: VCAP2 → VCAP; L11: VCAP1 → VCAP
STM32F423VHSTM32F413/42398 из 100C11: VCAP2 → VCAP; L11: VCAP1 → VCAP
STM32L151V(8-B)HxSTM32L151/15294 из 100C11: VCAP2 → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP1 → PB11
STM32L151V(8-B)HxASTM32L151/15294 из 100C11: VCAP2 → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP1 → PB11
STM32L151VCHxSTM32L151/15294 из 100C11: VCAP2 → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP1 → PB11
STM32L152V(8-B)HxSTM32L151/15294 из 100C11: VCAP2 → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP1 → PB11
STM32L152V(8-B)HxASTM32L151/15294 из 100C11: VCAP2 → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP1 → PB11
STM32L152VCHxSTM32L151/15294 из 100C11: VCAP2 → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP1 → PB11
STM32L162VCHxSTM32L16294 из 100C11: VCAP2 → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP1 → PB11

Частые вопросы

На каких выводах USART1 у STM32F401VB?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).

Где у STM32F401VB выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F401VB?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).

Сколько выводов ввода-вывода у STM32F401VB в корпусе UFBGA100?

81 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F401VB и STM32F401VC?

Объёмом памяти: STM32F401VB — 128 КБ флеш-памяти и 64 КБ ОЗУ, STM32F401VC — 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F401VB?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
