STM32F412VE и STM32F412VG в корпусе UFBGA100: распиновка

STM32F412VE и STM32F412VG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 512 КБ и 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 81 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
512 КБ и 1 МБ
ОЗУ
256 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
81
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

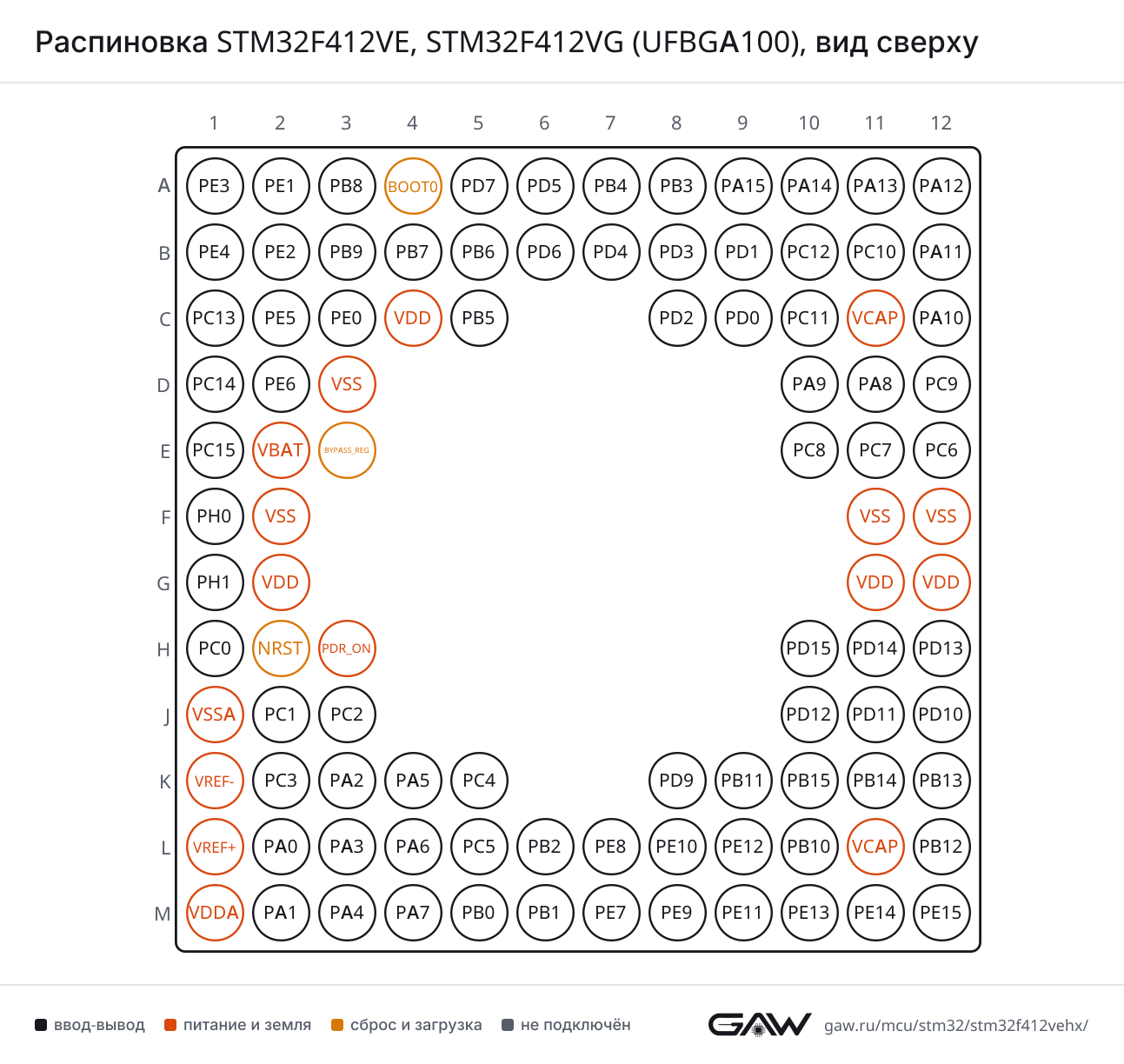

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F412VE, STM32F412VG в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: FSMC_A19, SYS_TRACED0PE3PE1 — шарик A2: FSMC_NBL1PE1PB8 — шарик A3: CAN1_RX, I2C1_SCL, I2C3_SDA, I2S5_SD, SDIO_D4, SPI5_MOSI, TIM10_CH1, TIM4_CH3PB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: DFSDM1_CKIN1, FSMC_NE1, USART2_CKPD7PD5 — шарик A6: FSMC_NWE, USART2_TXPD5PB4 — шарик A7: I2C3_SDA, I2S3_ext_SD, SDIO_D0, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB3 — шарик A8: FMPI2C1_SDA, I2C2_SDA, I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_RXPB3PA15 — шарик A9: ADC1_EXTI15, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, USART1_TXPA15PA14 — шарик A10: SYS_JTCK-SWCLKPA14PA13 — шарик A11: SYS_JTMS-SWDIOPA13PA12 — шарик A12: CAN1_TX, SPI5_MISO, TIM1_ETR, USART1_RTS, USART6_RX, USB_OTG_FS_DPPA12PE4 — шарик B1: DFSDM1_DATIN3, FSMC_A20, I2S4_WS, I2S5_WS, SPI4_NSS, SPI5_NSS, SYS_TRACED1PE4PE2 — шарик B2: FSMC_A23, I2S4_CK, I2S5_CK, QUADSPI_BK1_IO2, SPI4_SCK, SPI5_SCK, SYS_TRACECLKPE2PB9 — шарик B3: CAN1_TX, I2C1_SDA, I2C2_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PB7 — шарик B4: FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PB6 — шарик B5: CAN2_TX, I2C1_SCL, QUADSPI_BK1_NCS, SDIO_D0, TIM4_CH1, USART1_TXPB6PD6 — шарик B6: DFSDM1_DATIN1, FSMC_NWAIT, I2S3_SD, SPI3_MOSI, USART2_RXPD6PD4 — шарик B7: DFSDM1_CKIN0, FSMC_NOE, USART2_RTSPD4PD3 — шарик B8: DFSDM1_DATIN0, FSMC_CLK, I2S2_CK, QUADSPI_CLK, SPI2_SCK, SYS_TRACED1, USART2_CTSPD3PD1 — шарик B9: CAN1_TX, FSMC_D3, FSMC_DA3PD1PC12 — шарик B10: FSMC_D3, FSMC_DA3, I2S3_SD, SDIO_CK, SPI3_MOSI, USART3_CKPC12PC10 — шарик B11: I2S3_CK, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, USART3_TXPC10PA11 — шарик B12: ADC1_EXTI11, CAN1_RX, SPI4_MISO, TIM1_CH4, USART1_CTS, USART6_TX, USB_OTG_FS_DMPA11PC13 — шарик C1: RTC_AF1PC13PE5 — шарик C2: DFSDM1_CKIN3, FSMC_A21, SPI4_MISO, SPI5_MISO, SYS_TRACED2, TIM9_CH1PE5PE0 — шарик C3: FSMC_NBL0, TIM4_ETRPE0VDD — шарик C4VDDPB5 — шарик C5: CAN2_RX, I2C1_SMBA, I2S1_SD, I2S3_SD, SDIO_D3, SPI1_MOSI, SPI3_MOSI, TIM3_CH2PB5PD2 — шарик C8: FSMC_NWE, SDIO_CMD, TIM3_ETRPD2PD0 — шарик C9: CAN1_RX, FSMC_D2, FSMC_DA2PD0PC11 — шарик C10: ADC1_EXTI11, FSMC_D2, FSMC_DA2, I2S3_ext_SD, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, USART3_RXPC11VCAP_2 — шарик C11VCAPPA10 — шарик C12: I2S5_SD, SPI5_MOSI, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: FSMC_A22, I2S4_SD, I2S5_SD, SPI4_MOSI, SPI5_MOSI, SYS_TRACED3, TIM9_CH2PE6VSS — шарик D3VSSPA9 — шарик D10: I2C3_SMBA, SDIO_D2, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA8 — шарик D11: I2C3_SCL, RCC_MCO_1, SDIO_D1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PC9 — шарик D12: I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4PC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик E2VBATBYPASS_REG — шарик E3BYPASSREGPC8 — шарик E10: QUADSPI_BK1_IO2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CKPC8PC7 — шарик E11: DFSDM1_DATIN3, FMPI2C1_SDA, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM3_CH2, TIM8_CH2, USART6_RXPC7PC6 — шарик E12: DFSDM1_CKIN3, FMPI2C1_SCL, FSMC_D1, FSMC_DA1, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PH0 - OSC_IN — шарик F1: RCC_OSC_INPH0VSS — шарик F2VSSVSS — шарик F11VSSVSS — шарик F12VSSPH1 - OSC_OUT — шарик G1: RCC_OSC_OUTPH1VDD — шарик G2VDDVDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC1_IN10, SYS_WKUP2PC0NRST — шарик H2NRSTPDR_ON — шарик H3PDR_ONPD15 — шарик H10: ADC1_EXTI15, FMPI2C1_SDA, FSMC_D1, FSMC_DA1, TIM4_CH4PD15PD14 — шарик H11: FMPI2C1_SCL, FSMC_D0, FSMC_DA0, TIM4_CH3PD14PD13 — шарик H12: FMPI2C1_SDA, FSMC_A18, QUADSPI_BK1_IO3, TIM4_CH2PD13VSSA — шарик J1VSSAPC1 — шарик J2: ADC1_IN11, SYS_WKUP3PC1PC2 — шарик J3: ADC1_IN12, DFSDM1_CKOUT, FSMC_NWE, I2S2_ext_SD, SPI2_MISOPC2PD12 — шарик J10: FMPI2C1_SCL, FSMC_A17, QUADSPI_BK1_IO1, TIM4_CH1, USART3_RTSPD12PD11 — шарик J11: ADC1_EXTI11, FMPI2C1_SMBA, FSMC_A16, QUADSPI_BK1_IO0, USART3_CTSPD11PD10 — шарик J12: FSMC_D15, FSMC_DA15, USART3_CKPD10VREF- — шарик K1VREF-PC3 — шарик K2: ADC1_IN13, FSMC_A0, I2S2_SD, SPI2_MOSIPC3PA2 — шарик K3: ADC1_IN2, FSMC_D4, FSMC_DA4, I2S_CKIN, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA5 — шарик K4: ADC1_IN5, DFSDM1_CKIN1, FSMC_D7, FSMC_DA7, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PC4 — шарик K5: ADC1_IN14, FSMC_NE4, I2S1_MCK, QUADSPI_BK2_IO2PC4PD9 — шарик K8: FSMC_D14, FSMC_DA14, USART3_RXPD9PB11 — шарик K9: ADC1_EXTI11, I2C2_SDA, I2S_CKIN, TIM2_CH4, USART3_RXPB11PB15 — шарик K10: ADC1_EXTI15, DFSDM1_CKIN2, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SDIO_CK, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3NPB15PB14 — шарик K11: DFSDM1_DATIN2, FMPI2C1_SDA, FSMC_D0, FSMC_DA0, I2S2_ext_SD, SDIO_D6, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTSPB14PB13 — шарик K12: CAN2_TX, DFSDM1_CKIN1, FMPI2C1_SMBA, I2S2_CK, I2S4_CK, SPI2_SCK, SPI4_SCK, TIM1_CH1N, USART3_CTSPB13VREF+ — шарик L1VREF+PA0 — шарик L2: ADC1_IN0, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTSPA0PA3 — шарик L3: ADC1_IN3, FSMC_D5, FSMC_DA5, I2S2_MCK, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RXPA3PA6 — шарик L4: ADC1_IN6, I2S2_MCK, QUADSPI_BK2_IO0, SDIO_CMD, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PC5 — шарик L5: ADC1_IN15, FMPI2C1_SMBA, FSMC_NOE, QUADSPI_BK2_IO3, USART3_RXPC5PB2 — шарик L6: DFSDM1_CKIN0, QUADSPI_CLKPB2PE8 — шарик L7: DFSDM1_CKIN2, FSMC_D5, FSMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1NPE8PE10 — шарик L8: FSMC_D7, FSMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2NPE10PE12 — шарик L9: FSMC_D9, FSMC_DA9, I2S4_CK, I2S5_CK, SPI4_SCK, SPI5_SCK, TIM1_CH3NPE12PB10 — шарик L10: FMPI2C1_SCL, I2C2_SCL, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM2_CH3, USART3_TXPB10VCAP_1 — шарик L11VCAPPB12 — шарик L12: CAN2_RX, DFSDM1_DATIN1, FSMC_D13, FSMC_DA13, I2C2_SMBA, I2S2_WS, I2S3_CK, I2S4_WS, SPI2_NSS, SPI3_SCK, SPI4_NSS, TIM1_BKIN, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC1_IN1, I2S4_SD, QUADSPI_BK1_IO3, SPI4_MOSI, TIM2_CH2, TIM5_CH2, USART2_RTSPA1PA4 — шарик M3: ADC1_IN4, DFSDM1_DATIN1, FSMC_D6, FSMC_DA6, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA7 — шарик M4: ADC1_IN7, I2S1_SD, QUADSPI_BK2_IO1, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB0 — шарик M5: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N, TIM3_CH3, TIM8_CH2NPB0PB1 — шарик M6: ADC1_IN9, DFSDM1_DATIN0, I2S5_WS, QUADSPI_CLK, SPI5_NSS, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1PE7 — шарик M7: DFSDM1_DATIN2, FSMC_D4, FSMC_DA4, QUADSPI_BK2_IO0, TIM1_ETRPE7PE9 — шарик M8: DFSDM1_CKOUT, FSMC_D6, FSMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1PE9PE11 — шарик M9: ADC1_EXTI11, FSMC_D8, FSMC_DA8, I2S4_WS, I2S5_WS, SPI4_NSS, SPI5_NSS, TIM1_CH2PE11PE13 — шарик M10: FSMC_D10, FSMC_DA10, SPI4_MISO, SPI5_MISO, TIM1_CH3PE13PE14 — шарик M11: FSMC_D11, FSMC_DA11, I2S4_SD, I2S5_SD, SPI4_MOSI, SPI5_MOSI, TIM1_CH4PE14PE15 — шарик M12: ADC1_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKINPE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D11, AF7)
CTSPA11 (B12, AF7)
RTSPA12 (A12, AF7)
RXPB3 (A8, AF7), PB7 (B4, AF7), PA10 (C12, AF7)
TXPA15 (A9, AF7), PB6 (B5, AF7), PA9 (D10, AF7)
USART2CKPD7 (A5, AF7), PA4 (M3, AF7)
CTSPD3 (B8, AF7), PA0 (L2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PA2 (K3, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF8)
CTSPD11 (J11, AF7), PB13 (K12, AF8)
RTSPD12 (J10, AF7), PB14 (K11, AF7)
RXPC11 (C10, AF7), PD9 (K8, AF7), PB11 (K9, AF7), PC5 (L5, AF7)
TXPC10 (B11, AF7), PB10 (L10, AF7)
USART6CKPC8 (E10, AF8)
RXPA12 (A12, AF8), PC7 (E11, AF8)
TXPA11 (B12, AF8), PC6 (E12, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, AF5), PA6 (L4, AF5)
MOSIPB5 (C5, AF5), PA7 (M4, AF5)
NSSPA15 (A9, AF5), PA4 (M3, AF5)
SCKPB3 (A8, AF5), PA5 (K4, AF5)
SPI2MISOPC2 (J3, AF5), PB14 (K11, AF5)
MOSIPC3 (K2, AF5), PB15 (K10, AF5)
NSSPB9 (B3, AF5), PB12 (L12, AF5)
SCKPD3 (B8, AF5), PC7 (E11, AF5), PB13 (K12, AF5), PB10 (L10, AF5)
SPI3MISOPB4 (A7, AF6), PC11 (C10, AF6)
MOSIPD6 (B6, AF5), PC12 (B10, AF6), PB5 (C5, AF6)
NSSPA15 (A9, AF6), PA4 (M3, AF6)
SCKPB3 (A8, AF6), PC10 (B11, AF6), PB12 (L12, AF7)
SPI4MISOPA11 (B12, AF6), PE5 (C2, AF5), PE13 (M10, AF5)
MOSIPE6 (D2, AF5), PA1 (M2, AF5), PE14 (M11, AF5)
NSSPE4 (B1, AF5), PB12 (L12, AF6), PE11 (M9, AF5)
SCKPE2 (B2, AF5), PB13 (K12, AF6), PE12 (L9, AF5)
SPI5MISOPA12 (A12, AF6), PE5 (C2, AF6), PE13 (M10, AF6)
MOSIPB8 (A3, AF6), PA10 (C12, AF6), PE6 (D2, AF6), PE14 (M11, AF6)
NSSPE4 (B1, AF6), PB1 (M6, AF6), PE11 (M9, AF6)
SCKPE2 (B2, AF6), PE12 (L9, AF6), PB0 (M5, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (D12, AF5), PA2 (K3, AF5), PB11 (K9, AF5)
I2S1CKPB3 (A8, AF5), PA5 (K4, AF5)
MCKPC4 (K5, AF5)
SDPB5 (C5, AF5), PA7 (M4, AF5)
WSPA15 (A9, AF5), PA4 (M3, AF5)
I2S2CKPD3 (B8, AF5), PC7 (E11, AF5), PB13 (K12, AF5), PB10 (L10, AF5)
ext_SDPC2 (J3, AF6), PB14 (K11, AF6)
MCKPC6 (E12, AF5), PA3 (L3, AF5), PA6 (L4, AF6)
SDPC3 (K2, AF5), PB15 (K10, AF5)
WSPB9 (B3, AF5), PB12 (L12, AF5)
I2S3CKPB3 (A8, AF6), PC10 (B11, AF6), PB12 (L12, AF7)
ext_SDPB4 (A7, AF7), PC11 (C10, AF5)
MCKPC7 (E11, AF6), PB10 (L10, AF6)
SDPD6 (B6, AF5), PC12 (B10, AF6), PB5 (C5, AF6)
WSPA15 (A9, AF6), PA4 (M3, AF6)
I2S4CKPE2 (B2, AF5), PB13 (K12, AF6), PE12 (L9, AF5)
SDPE6 (D2, AF5), PA1 (M2, AF5), PE14 (M11, AF5)
WSPE4 (B1, AF5), PB12 (L12, AF6), PE11 (M9, AF5)
I2S5CKPE2 (B2, AF6), PE12 (L9, AF6), PB0 (M5, AF6)
SDPB8 (A3, AF6), PA10 (C12, AF6), PE6 (D2, AF6), PE14 (M11, AF6)
WSPE4 (B1, AF6), PB1 (M6, AF6), PE11 (M9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF4)
SDAPB9 (B3, AF4), PB7 (B4, AF4)
SMBAPB5 (C5, AF4)
I2C2SCLPB10 (L10, AF4)
SDAPB3 (A8, AF9), PB9 (B3, AF9), PB11 (K9, AF4)
SMBAPB12 (L12, AF4)
I2C3SCLPA8 (D11, AF4)
SDAPB8 (A3, AF9), PB4 (A7, AF9), PC9 (D12, AF4)
SMBAPA9 (D10, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPC6 (E12, AF4), PD14 (H11, AF4), PD12 (J10, AF4), PB15 (K10, AF4), PB10 (L10, AF9)
SDAPB3 (A8, AF4), PC7 (E11, AF4), PD15 (H10, AF4), PD13 (H12, AF4), PB14 (K11, AF4)
SMBAPD11 (J11, AF4), PB13 (K12, AF4), PC5 (L5, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (A3, AF8), PA11 (B12, AF9), PD0 (C9, AF9)
TXPA12 (A12, AF9), PB9 (B3, AF8), PD1 (B9, AF9)
CAN2RXPB5 (C5, AF9), PB12 (L12, AF9)
TXPB6 (B5, AF9), PB13 (K12, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (B12, AF10)
DPPA12 (A12, AF10)
IDPA10 (C12, AF10)
SOFPA8 (D11, AF10)
VBUSPA9 (D10, AF10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (B10, AF12), PB15 (K10, AF12)
CMDPD2 (C8, AF12), PA6 (L4, AF12)
D0PB4 (A7, AF12), PB6 (B5, AF12), PC8 (E10, AF12)
D1PA8 (D11, AF12), PC9 (D12, AF12)
D2PC10 (B11, AF12), PA9 (D10, AF12)
D3PB5 (C5, AF12), PC11 (C10, AF12)
D4PB8 (A3, AF12)
D5PB9 (B3, AF12)
D6PC6 (E12, AF12), PB14 (K11, AF12)
D7PC7 (E11, AF12), PB10 (L10, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (D12, AF9), PD11 (J11, AF9)
BK1_IO1PC10 (B11, AF9), PD12 (J10, AF9)
BK1_IO2PE2 (B2, AF9), PC8 (E10, AF9)
BK1_IO3PD13 (H12, AF9), PA1 (M2, AF9)
BK1_NCSPB6 (B5, AF10)
BK2_IO0PA6 (L4, AF10), PE7 (M7, AF10)
BK2_IO1PE8 (L7, AF10), PA7 (M4, AF10)
BK2_IO2PC4 (K5, AF10), PE9 (M8, AF10)
BK2_IO3PC5 (L5, AF10), PE10 (L8, AF10)
BK2_NCSPC11 (C10, AF9)
CLKPD3 (B8, AF9), PB2 (L6, AF9), PB1 (M6, AF9)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (K9), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN0PA0 (L2)
IN1PA1 (M2)
IN2PA2 (K3)
IN3PA3 (L3)
IN4PA4 (M3)
IN5PA5 (K4)
IN6PA6 (L4)
IN7PA7 (M4)
IN8PB0 (M5)
IN9PB1 (M6)
IN10PC0 (H1)
IN11PC1 (J2)
IN12PC2 (J3)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L4, AF1), PB12 (L12, AF1), PE15 (M12, AF1)
CH1PA8 (D11, AF1), PE9 (M8, AF1)
CH1NPB13 (K12, AF1), PE8 (L7, AF1), PA7 (M4, AF1)
CH2PA9 (D10, AF1), PE11 (M9, AF1)
CH2NPB14 (K11, AF1), PE10 (L8, AF1), PB0 (M5, AF1)
CH3PA10 (C12, AF1), PE13 (M10, AF1)
CH3NPB15 (K10, AF1), PE12 (L9, AF1), PB1 (M6, AF1)
CH4PA11 (B12, AF1), PE14 (M11, AF1)
ETRPA12 (A12, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1)
CH2PB3 (A8, AF1), PA1 (M2, AF1)
CH3PA2 (K3, AF1), PB10 (L10, AF1)
CH4PB11 (K9, AF1), PA3 (L3, AF1)
ETRPA15 (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1)
TIM3CH1PB4 (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PB5 (C5, AF2), PC7 (E11, AF2), PA7 (M4, AF2)
CH3PC8 (E10, AF2), PB0 (M5, AF2)
CH4PC9 (D12, AF2), PB1 (M6, AF2)
ETRPD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (J10, AF2)
CH2PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PD15 (H10, AF2)
ETRPE0 (C3, AF2)
TIM5CH1PA0 (L2, AF2)
CH2PA1 (M2, AF2)
CH3PA2 (K3, AF2)
CH4PA3 (L3, AF2)
TIM8BKINPA6 (L4, AF3)
CH1PC6 (E12, AF3)
CH1NPA5 (K4, AF3), PA7 (M4, AF3)
CH2PC7 (E11, AF3)
CH2NPB14 (K11, AF3), PB0 (M5, AF3)
CH3PC8 (E10, AF3)
CH3NPB15 (K10, AF3), PB1 (M6, AF3)
CH4PC9 (D12, AF3)
ETRPA0 (L2, AF3)
TIM9CH1PE5 (C2, AF3), PA2 (K3, AF3)
CH2PE6 (D2, AF3), PA3 (L3, AF3)
TIM10CH1PB8 (A3, AF3)
TIM11CH1PB9 (B3, AF3)
TIM12CH1PB14 (K11, AF9)
CH2PB15 (K10, AF9)
TIM13CH1PA6 (L4, AF9)
TIM14CH1PA7 (M4, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (C1)
REFINPB15 (K10, AF0)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PC3 (K2, AF12)
A16PD11 (J11, AF12)
A17PD12 (J10, AF12)
A18PD13 (H12, AF12)
A19PE3 (A1, AF12)
A20PE4 (B1, AF12)
A21PE5 (C2, AF12)
A22PE6 (D2, AF12)
A23PE2 (B2, AF12)
CLKPD3 (B8, AF12)
D0PD14 (H11, AF12), PB14 (K11, AF10)
D1PC6 (E12, AF10), PD15 (H10, AF12)
D2PD0 (C9, AF12), PC11 (C10, AF10)
D3PD1 (B9, AF12), PC12 (B10, AF10)
D4PA2 (K3, AF12), PE7 (M7, AF12)
D5PA3 (L3, AF12), PE8 (L7, AF12)
D6PA4 (M3, AF12), PE9 (M8, AF12)
D7PA5 (K4, AF12), PE10 (L8, AF12)
D8PE11 (M9, AF12)
D9PE12 (L9, AF12)
D10PE13 (M10, AF12)
D11PE14 (M11, AF12)
D12PE15 (M12, AF12)
D13PB12 (L12, AF12)
D14PD9 (K8, AF12)
D15PD10 (J12, AF12)
DA0PD14 (H11, AF12), PB14 (K11, AF10)
DA1PC6 (E12, AF10), PD15 (H10, AF12)
DA2PD0 (C9, AF12), PC11 (C10, AF10)
DA3PD1 (B9, AF12), PC12 (B10, AF10)
DA4PA2 (K3, AF12), PE7 (M7, AF12)
DA5PA3 (L3, AF12), PE8 (L7, AF12)
DA6PA4 (M3, AF12), PE9 (M8, AF12)
DA7PA5 (K4, AF12), PE10 (L8, AF12)
DA8PE11 (M9, AF12)
DA9PE12 (L9, AF12)
DA10PE13 (M10, AF12)
DA11PE14 (M11, AF12)
DA12PE15 (M12, AF12)
DA13PB12 (L12, AF12)
DA14PD9 (K8, AF12)
DA15PD10 (J12, AF12)
NBL0PE0 (C3, AF12)
NBL1PE1 (A2, AF12)
NE1PD7 (A5, AF12)
NE4PC4 (K5, AF12)
NLPB7 (B4, AF12)
NOEPD4 (B7, AF12), PC5 (L5, AF12)
NWAITPD6 (B6, AF12)
NWEPD5 (A6, AF12), PD2 (C8, AF10), PC2 (J3, AF12)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (B7, AF6), PB2 (L6, AF6)
CKIN1PD7 (A5, AF6), PA5 (K4, AF8), PB13 (K12, AF10)
CKIN2PB15 (K10, AF8), PE8 (L7, AF6)
CKIN3PE5 (C2, AF8), PC6 (E12, AF6)
CKOUTPC2 (J3, AF8), PE9 (M8, AF6)
DATIN0PD3 (B8, AF6), PB1 (M6, AF8)
DATIN1PD6 (B6, AF6), PB12 (L12, AF10), PA4 (M3, AF8)
DATIN2PB14 (K11, AF8), PE7 (M7, AF6)
DATIN3PE4 (B1, AF8), PC7 (E11, AF10)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A10, AF0)
JTDIPA15 (A9, AF0)
JTDO-SWOPB3 (A8, AF0)
JTMS-SWDIOPA13 (A11, AF0)
TRACECLKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0)
TRACED1PE4 (B1, AF0), PD3 (B8, AF0)
TRACED2PE5 (C2, AF0)
TRACED3PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (D11, AF0)
MCO_2PC9 (D12, AF0)
OSC_INPH0 - OSC_IN (F1)
OSC_OUTPH1 - OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0 (L2)
SYS_WKUP2PC0 (H1)
SYS_WKUP3PC1 (J2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводFSMC_A19 (AF12), SYS_TRACED0 (AF0)
A2PE1ввод-выводFSMC_NBL1 (AF12)
A3PB8ввод-выводCAN1_RX (AF8), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
A4BOOT0загрузка—
A5PD7ввод-выводDFSDM1_CKIN1 (AF6), FSMC_NE1 (AF12), USART2_CK (AF7)
A6PD5ввод-выводFSMC_NWE (AF12), USART2_TX (AF7)
A7PB4ввод-выводI2C3_SDA (AF9), I2S3_ext_SD (AF7), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
A8PB3ввод-выводFMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_RX (AF7)
A9PA15ввод-выводADC1_EXTI15, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), USART1_TX (AF7)
A10PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A11PA13ввод-выводSYS_JTMS-SWDIO (AF0)
A12PA12ввод-выводCAN1_TX (AF9), SPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
B1PE4ввод-выводDFSDM1_DATIN3 (AF8), FSMC_A20 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), SYS_TRACED1 (AF0)
B2PE2ввод-выводFSMC_A23 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), QUADSPI_BK1_IO2 (AF9), SPI4_SCK (AF5), SPI5_SCK (AF6), SYS_TRACECLK (AF0)
B3PB9ввод-выводCAN1_TX (AF8), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B4PB7ввод-выводFSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
B5PB6ввод-выводCAN2_TX (AF9), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), USART1_TX (AF7)
B6PD6ввод-выводDFSDM1_DATIN1 (AF6), FSMC_NWAIT (AF12), I2S3_SD (AF5), SPI3_MOSI (AF5), USART2_RX (AF7)
B7PD4ввод-выводDFSDM1_CKIN0 (AF6), FSMC_NOE (AF12), USART2_RTS (AF7)
B8PD3ввод-выводDFSDM1_DATIN0 (AF6), FSMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7)
B9PD1ввод-выводCAN1_TX (AF9), FSMC_D3 (AF12), FSMC_DA3 (AF12)
B10PC12ввод-выводFSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), USART3_CK (AF7)
B11PC10ввод-выводI2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7)
B12PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), SPI4_MISO (AF6), TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
C1PC13ввод-выводRTC_AF1
C2PE5ввод-выводDFSDM1_CKIN3 (AF8), FSMC_A21 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
C3PE0ввод-выводFSMC_NBL0 (AF12), TIM4_ETR (AF2)
C4VDDпитание—
C5PB5ввод-выводCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2)
C8PD2ввод-выводFSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2)
C9PD0ввод-выводCAN1_RX (AF9), FSMC_D2 (AF12), FSMC_DA2 (AF12)
C10PC11ввод-выводADC1_EXTI11, FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), USART3_RX (AF7)
C11VCAP_2питание—
C12PA10ввод-выводI2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводFSMC_A22 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
D3VSSпитание—
D10PA9ввод-выводI2C3_SMBA (AF4), SDIO_D2 (AF12), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10)
D11PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
D12PC9ввод-выводI2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
E2VBATпитание—
E3BYPASS_REGзагрузка—
E10PC8ввод-выводQUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
E11PC7ввод-выводDFSDM1_DATIN3 (AF10), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
E12PC6ввод-выводDFSDM1_CKIN3 (AF6), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
F1PH0 - OSC_INввод-выводRCC_OSC_IN
F2VSSпитание—
F11VSSпитание—
F12VSSпитание—
G1PH1 - OSC_OUTввод-выводRCC_OSC_OUT
G2VDDпитание—
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC1_IN10, SYS_WKUP2
H2NRSTсброс—
H3PDR_ONпитание—
H10PD15ввод-выводADC1_EXTI15, FMPI2C1_SDA (AF4), FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2)
H11PD14ввод-выводFMPI2C1_SCL (AF4), FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2)
H12PD13ввод-выводFMPI2C1_SDA (AF4), FSMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2)
J1VSSAпитание—
J2PC1ввод-выводADC1_IN11, SYS_WKUP3
J3PC2ввод-выводADC1_IN12, DFSDM1_CKOUT (AF8), FSMC_NWE (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5)
J10PD12ввод-выводFMPI2C1_SCL (AF4), FSMC_A17 (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7)
J11PD11ввод-выводADC1_EXTI11, FMPI2C1_SMBA (AF4), FSMC_A16 (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7)
J12PD10ввод-выводFSMC_D15 (AF12), FSMC_DA15 (AF12), USART3_CK (AF7)
K1VREF-питание—
K2PC3ввод-выводADC1_IN13, FSMC_A0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5)
K3PA2ввод-выводADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
K4PA5ввод-выводADC1_IN5, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3)
K5PC4ввод-выводADC1_IN14, FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10)
K8PD9ввод-выводFSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7)
K9PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), I2S_CKIN (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
K10PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
K11PB14ввод-выводDFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7)
K12PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), USART3_CTS (AF8)
L1VREF+питание—
L2PA0ввод-выводADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), USART2_CTS (AF7)
L3PA3ввод-выводADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
L4PA6ввод-выводADC1_IN6, I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
L5PC5ввод-выводADC1_IN15, FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7)
L6PB2ввод-выводDFSDM1_CKIN0 (AF6), QUADSPI_CLK (AF9)
L7PE8ввод-выводDFSDM1_CKIN2 (AF6), FSMC_D5 (AF12), FSMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1)
L8PE10ввод-выводFSMC_D7 (AF12), FSMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1)
L9PE12ввод-выводFSMC_D9 (AF12), FSMC_DA9 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), SPI4_SCK (AF5), SPI5_SCK (AF6), TIM1_CH3N (AF1)
L10PB10ввод-выводFMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
L11VCAP_1питание—
L12PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF10), FSMC_D13 (AF12), FSMC_DA13 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF7), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), USART3_CK (AF8)
M1VDDAпитание—
M2PA1ввод-выводADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7)
M3PA4ввод-выводADC1_IN4, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
M4PA7ввод-выводADC1_IN7, I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
M5PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3)
M6PB1ввод-выводADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
M7PE7ввод-выводDFSDM1_DATIN2 (AF6), FSMC_D4 (AF12), FSMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1)
M8PE9ввод-выводDFSDM1_CKOUT (AF6), FSMC_D6 (AF12), FSMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1)
M9PE11ввод-выводADC1_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), TIM1_CH2 (AF1)
M10PE13ввод-выводFSMC_D10 (AF12), FSMC_DA10 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), TIM1_CH3 (AF1)
M11PE14ввод-выводFSMC_D11 (AF12), FSMC_DA11 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH4 (AF1)
M12PE15ввод-выводADC1_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
PDR_ONH3управление внутренней схемой сброса по питанию
VBATE2резервное питание: часы реального времени и резервные регистры
VCAPC11, L11вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDC4, G2, G11, G12питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VREF-K1нижнее опорное напряжение АЦП
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD3, F2, F11, F12общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе
BYPASS_REGE3отключение внутреннего стабилизатора напряжения ядра

Исполнения

В базе STM32CubeMX эта группа называется STM32F412V(E-G)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F412VESTM32F412VEHx512 КБ256 КБ
STM32F412VGSTM32F412VGHx1 МБ256 КБ

Линейка STM32F412, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F413VG, STM32F413VHSTM32F413/423100 из 100выводы совпадают полностью
STM32F423VHSTM32F413/423100 из 100выводы совпадают полностью
STM32F401VB, STM32F401VCSTM32F40198 из 100C11: VCAP → VCAP2; L11: VCAP → VCAP1
STM32F401VD, STM32F401VESTM32F40198 из 100C11: VCAP → VCAP2; L11: VCAP → VCAP1
STM32F411VC, STM32F411VESTM32F41198 из 100C11: VCAP → VCAP2; L11: VCAP → VCAP1
STM32U356VCIxSTM32U3x695 из 100A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8
STM32U356VEIxSTM32U3x695 из 100A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8
STM32U366VEIxSTM32U3x695 из 100A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8
STM32U535VCIxSTM32U5x595 из 100A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8
STM32U535VEIxSTM32U5x595 из 100A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8
STM32U545VEIxSTM32U5x595 из 100A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8
STM32L151V(8-B)HxSTM32L151/15294 из 100C11: VCAP → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP → PB11

Частые вопросы

На каких выводах USART1 у STM32F412VE?

В корпусе UFBGA100 сигнал USART1_TX выведен на PA15 (шарик A9, AF7) или PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB3 (шарик A8, AF7) или PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).

Где у STM32F412VE выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F412VE?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).

Сколько выводов ввода-вывода у STM32F412VE в корпусе UFBGA100?

81 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F412VE и STM32F412VG?

Объёмом памяти: STM32F412VE — 512 КБ флеш-памяти и 256 КБ ОЗУ, STM32F412VG — 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F412VE?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
