STM32F413VG и STM32F413VH в корпусе UFBGA100: распиновка
STM32F413VG и STM32F413VH — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 1 и 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 81 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 100 МГц
- Флеш-память
- 1 и 1,5 МБ
- ОЗУ
- 320 КБ
- Корпус
- UFBGA100, 100 шариков
- Линий ввода-вывода
- 81
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+125 °C, зависит от исполнения

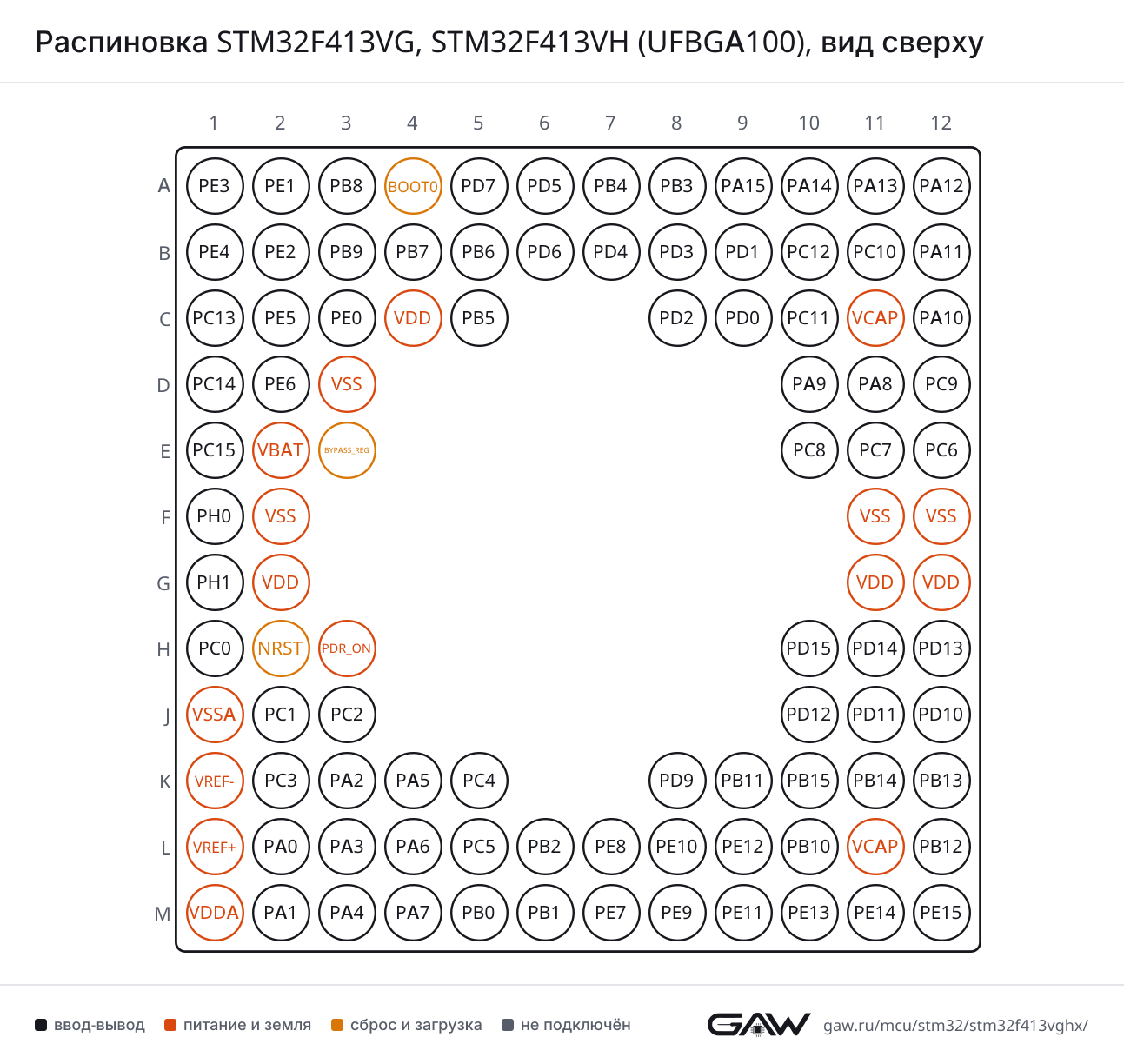

Схема корпуса UFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D11, AF7) |
| CTS | PA11 (B12, AF7) | |
| RTS | PA12 (A12, AF7) | |
| RX | PB3 (A8, AF7), PB7 (B4, AF7), PA10 (C12, AF7) | |
| TX | PA15 (A9, AF7), PB6 (B5, AF7), PA9 (D10, AF7) | |
| USART2 | CK | PD7 (A5, AF7), PA4 (M3, AF7) |
| CTS | PD3 (B8, AF7), PA0 (L2, AF7) | |
| RTS | PD4 (B7, AF7), PA1 (M2, AF7) | |
| RX | PD6 (B6, AF7), PA3 (L3, AF7) | |
| TX | PD5 (A6, AF7), PA2 (K3, AF7) | |
| USART3 | CK | PC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF8) |
| CTS | PD11 (J11, AF7), PB13 (K12, AF8) | |
| RTS | PD12 (J10, AF7), PB14 (K11, AF7) | |
| RX | PC11 (C10, AF7), PD9 (K8, AF7), PB11 (K9, AF7), PC5 (L5, AF7) | |
| TX | PC10 (B11, AF7), PB10 (L10, AF7) | |
| USART6 | CK | PC8 (E10, AF8) |
| RX | PA12 (A12, AF8), PC7 (E11, AF8) | |
| TX | PA11 (B12, AF8), PC6 (E12, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PA11 (B12, AF11), PD0 (C9, AF11), PC11 (C10, AF8), PA1 (M2, AF8) |
| TX | PA12 (A12, AF11), PD1 (B9, AF11), PD10 (J12, AF8), PA0 (L2, AF8) | |
| UART5 | RX | PB8 (A3, AF11), PB5 (C5, AF11), PD2 (C8, AF8), PB12 (L12, AF11) |
| TX | PB9 (B3, AF11), PB6 (B5, AF11), PC12 (B10, AF8), PB13 (K12, AF11) | |
| UART7 | RX | PB3 (A8, AF8), PA8 (D11, AF8), PE7 (M7, AF8) |
| TX | PB4 (A7, AF8), PA15 (A9, AF8), PE8 (L7, AF8) | |
| UART8 | RX | PE0 (C3, AF8) |
| TX | PE1 (A2, AF8) | |
| UART9 | RX | PD14 (H11, AF11) |
| TX | PD15 (H10, AF11) | |
| UART10 | RX | PE2 (B2, AF11) |
| TX | PE3 (A1, AF11) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A7, AF5), PA6 (L4, AF5) |
| MOSI | PB5 (C5, AF5), PA7 (M4, AF5) | |
| NSS | PA15 (A9, AF5), PA4 (M3, AF5) | |
| SCK | PB3 (A8, AF5), PA5 (K4, AF5) | |
| SPI2 | MISO | PA12 (A12, AF5), PC2 (J3, AF5), PB14 (K11, AF5) |
| MOSI | PA10 (C12, AF5), PC3 (K2, AF5), PB15 (K10, AF5) | |
| NSS | PB9 (B3, AF5), PA11 (B12, AF5), PB12 (L12, AF5) | |
| SCK | PD3 (B8, AF5), PA9 (D10, AF5), PC7 (E11, AF5), PB13 (K12, AF5), PB10 (L10, AF5) | |
| SPI3 | MISO | PB4 (A7, AF6), PC11 (C10, AF6) |
| MOSI | PD6 (B6, AF5), PC12 (B10, AF6), PB5 (C5, AF6) | |
| NSS | PA15 (A9, AF6), PA4 (M3, AF6) | |
| SCK | PB3 (A8, AF6), PC10 (B11, AF6), PB12 (L12, AF7) | |
| SPI4 | MISO | PA11 (B12, AF6), PE5 (C2, AF5), PE13 (M10, AF5) |
| MOSI | PE6 (D2, AF5), PA1 (M2, AF5), PE14 (M11, AF5) | |
| NSS | PE4 (B1, AF5), PB12 (L12, AF6), PE11 (M9, AF5) | |
| SCK | PE2 (B2, AF5), PB13 (K12, AF6), PE12 (L9, AF5) | |
| SPI5 | MISO | PA12 (A12, AF6), PE5 (C2, AF6), PE13 (M10, AF6) |
| MOSI | PB8 (A3, AF6), PA10 (C12, AF6), PE6 (D2, AF6), PE14 (M11, AF6) | |
| NSS | PE4 (B1, AF6), PB1 (M6, AF6), PE11 (M9, AF6) | |
| SCK | PE2 (B2, AF6), PE12 (L9, AF6), PB0 (M5, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (D12, AF5), PA2 (K3, AF5), PB11 (K9, AF5) |
| I2S1 | CK | PB3 (A8, AF5), PA5 (K4, AF5) |
| MCK | PC4 (K5, AF5) | |
| SD | PB5 (C5, AF5), PA7 (M4, AF5) | |
| WS | PA15 (A9, AF5), PA4 (M3, AF5) | |
| I2S2 | CK | PD3 (B8, AF5), PA9 (D10, AF5), PC7 (E11, AF5), PB13 (K12, AF5), PB10 (L10, AF5) |
| ext_SD | PC2 (J3, AF6), PB14 (K11, AF6) | |
| MCK | PC6 (E12, AF5), PA3 (L3, AF5), PA6 (L4, AF6) | |
| SD | PA10 (C12, AF5), PC3 (K2, AF5), PB15 (K10, AF5) | |
| WS | PB9 (B3, AF5), PA11 (B12, AF5), PB12 (L12, AF5) | |
| I2S3 | CK | PB3 (A8, AF6), PC10 (B11, AF6), PB12 (L12, AF5) |
| ext_SD | PB4 (A7, AF5), PC11 (C10, AF5) | |
| MCK | PC7 (E11, AF6), PB10 (L10, AF6) | |
| SD | PD6 (B6, AF5), PC12 (B10, AF6), PB5 (C5, AF6) | |
| WS | PA15 (A9, AF6), PA4 (M3, AF6) | |
| I2S4 | CK | PE2 (B2, AF5), PB13 (K12, AF6), PE12 (L9, AF5) |
| SD | PE6 (D2, AF5), PA1 (M2, AF5), PE14 (M11, AF5) | |
| WS | PE4 (B1, AF5), PB12 (L12, AF6), PE11 (M9, AF5) | |
| I2S5 | CK | PE2 (B2, AF6), PE12 (L9, AF6), PB0 (M5, AF6) |
| SD | PB8 (A3, AF6), PA10 (C12, AF6), PE6 (D2, AF6), PE14 (M11, AF6) | |
| WS | PE4 (B1, AF6), PB1 (M6, AF6), PE11 (M9, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A3, AF4), PB6 (B5, AF4) |
| SDA | PB9 (B3, AF4), PB7 (B4, AF4) | |
| SMBA | PB5 (C5, AF4) | |
| I2C2 | SCL | PB10 (L10, AF4) |
| SDA | PB3 (A8, AF9), PB9 (B3, AF9), PB11 (K9, AF4) | |
| SMBA | PB12 (L12, AF4) | |
| I2C3 | SCL | PA8 (D11, AF4) |
| SDA | PB8 (A3, AF9), PB4 (A7, AF9), PC9 (D12, AF4) | |
| SMBA | PA9 (D10, AF4) |
FMPI2C — I²C Fast-mode Plus
| Блок | Сигнал | Выводы |
|---|---|---|
| FMPI2C1 | SCL | PC6 (E12, AF4), PD14 (H11, AF4), PD12 (J10, AF4), PB15 (K10, AF4), PB10 (L10, AF9) |
| SDA | PB3 (A8, AF4), PC7 (E11, AF4), PD15 (H10, AF4), PD13 (H12, AF4), PB14 (K11, AF4) | |
| SMBA | PD11 (J11, AF4), PB13 (K12, AF4), PC5 (L5, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (A3, AF8), PA11 (B12, AF9), PD0 (C9, AF9) |
| TX | PA12 (A12, AF9), PB9 (B3, AF8), PD1 (B9, AF9) | |
| CAN2 | RX | PB5 (C5, AF9), PB12 (L12, AF9) |
| TX | PB6 (B5, AF9), PB13 (K12, AF9) | |
| CAN3 | RX | PB3 (A8, AF11), PA8 (D11, AF11) |
| TX | PB4 (A7, AF11), PA15 (A9, AF11) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (B12, AF10) |
| DP | PA12 (A12, AF10) | |
| ID | PA10 (C12, AF10) | |
| SOF | PA8 (D11, AF10) | |
| VBUS | PA9 (D10, AF10) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (B10, AF12), PB15 (K10, AF12) |
| CMD | PD2 (C8, AF12), PA6 (L4, AF12) | |
| D0 | PB4 (A7, AF12), PB6 (B5, AF12), PC8 (E10, AF12) | |
| D1 | PA8 (D11, AF12), PC9 (D12, AF12) | |
| D2 | PC10 (B11, AF12), PA9 (D10, AF12) | |
| D3 | PB5 (C5, AF12), PC11 (C10, AF12) | |
| D4 | PB8 (A3, AF12) | |
| D5 | PB9 (B3, AF12) | |
| D6 | PC6 (E12, AF12), PB14 (K11, AF12) | |
| D7 | PC7 (E11, AF12), PB10 (L10, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (D12, AF9), PD11 (J11, AF9) |
| BK1_IO1 | PC10 (B11, AF9), PD12 (J10, AF9) | |
| BK1_IO2 | PE2 (B2, AF9), PC8 (E10, AF9) | |
| BK1_IO3 | PD13 (H12, AF9), PA1 (M2, AF9) | |
| BK1_NCS | PB6 (B5, AF10) | |
| BK2_IO0 | PA6 (L4, AF10), PE7 (M7, AF10) | |
| BK2_IO1 | PE8 (L7, AF10), PA7 (M4, AF10) | |
| BK2_IO2 | PC4 (K5, AF10), PE9 (M8, AF10) | |
| BK2_IO3 | PC5 (L5, AF10), PE10 (L8, AF10) | |
| BK2_NCS | PC11 (C10, AF9) | |
| CLK | PD3 (B8, AF9), PB2 (L6, AF9), PB1 (M6, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PB5 (C5, AF10), PE6 (D2, AF7) |
| FS_B | PC3 (K2, AF7) | |
| MCLK_A | PA15 (A9, AF10), PE2 (B2, AF7) | |
| MCLK_B | PC0 (H1, AF7) | |
| SCK_A | PB4 (A7, AF10), PE5 (C2, AF7) | |
| SCK_B | PC2 (J3, AF7) | |
| SD_A | PB3 (A8, AF10), PE4 (B1, AF7) | |
| SD_B | PE3 (A1, AF7), PC1 (J2, AF7), PA3 (L3, AF10) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (B12), PC11 (C10), PD11 (J11), PB11 (K9), PE11 (M9) |
| EXTI15 | PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12) | |
| IN0 | PA0 (L2) | |
| IN1 | PA1 (M2) | |
| IN2 | PA2 (K3) | |
| IN3 | PA3 (L3) | |
| IN4 | PA4 (M3) | |
| IN5 | PA5 (K4) | |
| IN6 | PA6 (L4) | |
| IN7 | PA7 (M4) | |
| IN8 | PB0 (M5) | |
| IN9 | PB1 (M6) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (J2) | |
| IN12 | PC2 (J3) | |
| IN13 | PC3 (K2) | |
| IN14 | PC4 (K5) | |
| IN15 | PC5 (L5) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (B3), PA9 (D10), PC9 (D12), PD9 (K8), PE9 (M8) |
| OUT1 | PA4 (M3) | |
| OUT2 | PA5 (K4) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (L4, AF1), PB12 (L12, AF1), PE15 (M12, AF1) |
| CH1 | PA8 (D11, AF1), PE9 (M8, AF1) | |
| CH1N | PB13 (K12, AF1), PE8 (L7, AF1), PA7 (M4, AF1) | |
| CH2 | PA9 (D10, AF1), PE11 (M9, AF1) | |
| CH2N | PB14 (K11, AF1), PE10 (L8, AF1), PB0 (M5, AF1) | |
| CH3 | PA10 (C12, AF1), PE13 (M10, AF1) | |
| CH3N | PB15 (K10, AF1), PE12 (L9, AF1), PB1 (M6, AF1) | |
| CH4 | PA11 (B12, AF1), PE14 (M11, AF1) | |
| ETR | PA12 (A12, AF1), PE7 (M7, AF1) | |
| TIM2 | CH1 | PA15 (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1) |
| CH2 | PB3 (A8, AF1), PA1 (M2, AF1) | |
| CH3 | PA2 (K3, AF1), PB10 (L10, AF1) | |
| CH4 | PB11 (K9, AF1), PA3 (L3, AF1) | |
| ETR | PA15 (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1) | |
| TIM3 | CH1 | PB4 (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2) |
| CH2 | PB5 (C5, AF2), PC7 (E11, AF2), PA7 (M4, AF2) | |
| CH3 | PC8 (E10, AF2), PB0 (M5, AF2) | |
| CH4 | PC9 (D12, AF2), PB1 (M6, AF2) | |
| ETR | PD2 (C8, AF2) | |
| TIM4 | CH1 | PB6 (B5, AF2), PD12 (J10, AF2) |
| CH2 | PB7 (B4, AF2), PD13 (H12, AF2) | |
| CH3 | PB8 (A3, AF2), PD14 (H11, AF2) | |
| CH4 | PB9 (B3, AF2), PD15 (H10, AF2) | |
| ETR | PE0 (C3, AF2) | |
| TIM5 | CH1 | PA0 (L2, AF2) |
| CH2 | PA1 (M2, AF2) | |
| CH3 | PA2 (K3, AF2) | |
| CH4 | PA3 (L3, AF2) | |
| TIM8 | BKIN | PA6 (L4, AF3) |
| CH1 | PC6 (E12, AF3) | |
| CH1N | PA5 (K4, AF3), PA7 (M4, AF3) | |
| CH2 | PC7 (E11, AF3) | |
| CH2N | PB14 (K11, AF3), PB0 (M5, AF3) | |
| CH3 | PC8 (E10, AF3) | |
| CH3N | PB15 (K10, AF3), PB1 (M6, AF3) | |
| CH4 | PC9 (D12, AF3) | |
| ETR | PA0 (L2, AF3) | |
| TIM9 | CH1 | PE5 (C2, AF3), PA2 (K3, AF3) |
| CH2 | PE6 (D2, AF3), PA3 (L3, AF3) | |
| TIM10 | CH1 | PB8 (A3, AF3) |
| TIM11 | CH1 | PB9 (B3, AF3) |
| TIM12 | CH1 | PB14 (K11, AF9) |
| CH2 | PB15 (K10, AF9) | |
| TIM13 | CH1 | PA6 (L4, AF9) |
| TIM14 | CH1 | PA7 (M4, AF9) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (B5, AF1), PC3 (K2, AF1) |
| IN1 | PB5 (C5, AF1), PC0 (H1, AF1) | |
| IN2 | PB7 (B4, AF1), PC2 (J3, AF1) | |
| OUT | PB8 (A3, AF1), PC1 (J2, AF1), PB2 (L6, AF1) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (C1) |
| REFIN | PB15 (K10, AF0) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A0 | PC3 (K2, AF12) |
| A16 | PD11 (J11, AF12) | |
| A17 | PD12 (J10, AF12) | |
| A18 | PD13 (H12, AF12) | |
| A19 | PE3 (A1, AF12) | |
| A20 | PE4 (B1, AF12) | |
| A21 | PE5 (C2, AF12) | |
| A22 | PE6 (D2, AF12) | |
| A23 | PE2 (B2, AF12) | |
| CLK | PD3 (B8, AF12) | |
| D0 | PD14 (H11, AF12), PB14 (K11, AF10) | |
| D1 | PC6 (E12, AF10), PD15 (H10, AF12) | |
| D2 | PD0 (C9, AF12), PC11 (C10, AF10) | |
| D3 | PD1 (B9, AF12), PC12 (B10, AF10) | |
| D4 | PA2 (K3, AF12), PE7 (M7, AF12) | |
| D5 | PA3 (L3, AF12), PE8 (L7, AF12) | |
| D6 | PA4 (M3, AF12), PE9 (M8, AF12) | |
| D7 | PA5 (K4, AF12), PE10 (L8, AF12) | |
| D8 | PE11 (M9, AF12) | |
| D9 | PE12 (L9, AF12) | |
| D10 | PE13 (M10, AF12) | |
| D11 | PE14 (M11, AF12) | |
| D12 | PE15 (M12, AF12) | |
| D13 | PB12 (L12, AF12) | |
| D14 | PD9 (K8, AF12) | |
| D15 | PD10 (J12, AF12) | |
| DA0 | PD14 (H11, AF12), PB14 (K11, AF10) | |
| DA1 | PC6 (E12, AF10), PD15 (H10, AF12) | |
| DA2 | PD0 (C9, AF12), PC11 (C10, AF10) | |
| DA3 | PD1 (B9, AF12), PC12 (B10, AF10) | |
| DA4 | PA2 (K3, AF12), PE7 (M7, AF12) | |
| DA5 | PA3 (L3, AF12), PE8 (L7, AF12) | |
| DA6 | PA4 (M3, AF12), PE9 (M8, AF12) | |
| DA7 | PA5 (K4, AF12), PE10 (L8, AF12) | |
| DA8 | PE11 (M9, AF12) | |
| DA9 | PE12 (L9, AF12) | |
| DA10 | PE13 (M10, AF12) | |
| DA11 | PE14 (M11, AF12) | |
| DA12 | PE15 (M12, AF12) | |
| DA13 | PB12 (L12, AF12) | |
| DA14 | PD9 (K8, AF12) | |
| DA15 | PD10 (J12, AF12) | |
| NBL0 | PE0 (C3, AF12) | |
| NBL1 | PE1 (A2, AF12) | |
| NE1 | PD7 (A5, AF12) | |
| NE4 | PC4 (K5, AF12) | |
| NL | PB7 (B4, AF12) | |
| NOE | PD4 (B7, AF12), PC5 (L5, AF12) | |
| NWAIT | PD6 (B6, AF12) | |
| NWE | PD5 (A6, AF12), PD2 (C8, AF10), PC2 (J3, AF12) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PD4 (B7, AF6), PB2 (L6, AF6) |
| CKIN1 | PD7 (A5, AF6), PA5 (K4, AF8), PB13 (K12, AF10) | |
| CKIN2 | PB15 (K10, AF8), PE8 (L7, AF6) | |
| CKIN3 | PE5 (C2, AF8), PC6 (E12, AF6) | |
| CKOUT | PA8 (D11, AF6), PC2 (J3, AF8), PE9 (M8, AF6) | |
| DATIN0 | PD3 (B8, AF6), PB1 (M6, AF8) | |
| DATIN1 | PD6 (B6, AF6), PB12 (L12, AF10), PA4 (M3, AF8) | |
| DATIN2 | PB14 (K11, AF8), PE7 (M7, AF6) | |
| DATIN3 | PE4 (B1, AF8), PC7 (E11, AF10) | |
| DFSDM2 | CKIN0 | PD14 (H11, AF10), PE11 (M9, AF3) |
| CKIN1 | PB8 (A3, AF7), PA6 (L4, AF7), PE15 (M12, AF10) | |
| CKIN2 | PD12 (J10, AF3), PC4 (K5, AF3) | |
| CKIN3 | PA9 (D10, AF3), PC8 (E10, AF7) | |
| CKIN4 | PE0 (C3, AF3), PC0 (H1, AF3) | |
| CKIN5 | PC10 (B11, AF3), PA11 (B12, AF3) | |
| CKIN6 | PD0 (C9, AF3), PC7 (E11, AF7) | |
| CKIN7 | PB6 (B5, AF6), PC3 (K2, AF3), PE13 (M10, AF3) | |
| CKOUT | PD5 (A6, AF3), PD2 (C8, AF3), PB10 (L10, AF10) | |
| DATIN0 | PD15 (H10, AF10), PE10 (L8, AF3) | |
| DATIN1 | PB9 (B3, AF6), PA7 (M4, AF7), PE14 (M11, AF10) | |
| DATIN2 | PD11 (J11, AF3), PC5 (L5, AF3) | |
| DATIN3 | PA10 (C12, AF3), PC9 (D12, AF7) | |
| DATIN4 | PE1 (A2, AF3), PC1 (J2, AF3) | |
| DATIN5 | PA12 (A12, AF3), PC11 (C10, AF3) | |
| DATIN6 | PD1 (B9, AF3), PC6 (E12, AF7) | |
| DATIN7 | PB7 (B4, AF6), PC2 (J3, AF3), PE12 (L9, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A10, AF0) |
| JTDI | PA15 (A9, AF0) | |
| JTDO-SWO | PB3 (A8, AF0) | |
| JTMS-SWDIO | PA13 (A11, AF0) | |
| TRACECLK | PE2 (B2, AF0) | |
| TRACED0 | PE3 (A1, AF0) | |
| TRACED1 | PE4 (B1, AF0), PD3 (B8, AF0) | |
| TRACED2 | PE5 (C2, AF0) | |
| TRACED3 | PE6 (D2, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (D11, AF0) |
| MCO_2 | PC9 (D12, AF0) | |
| OSC_IN | PH0 - OSC_IN (F1) | |
| OSC_OUT | PH1 - OSC_OUT (G1) | |
| OSC32_IN | PC14-OSC32_IN (D1) | |
| OSC32_OUT | PC15-OSC32_OUT (E1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP1 | PA0 (L2) |
| SYS_WKUP2 | PC0 (H1) | |
| SYS_WKUP3 | PC1 (J2) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE3 | ввод-вывод | FSMC_A19 (AF12), SAI1_SD_B (AF7), SYS_TRACED0 (AF0), UART10_TX (AF11) |
| A2 | PE1 | ввод-вывод | DFSDM2_DATIN4 (AF3), FSMC_NBL1 (AF12), UART8_TX (AF8) |
| A3 | PB8 | ввод-вывод | CAN1_RX (AF8), DFSDM2_CKIN1 (AF7), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), LPTIM1_OUT (AF1), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF11) |
| A4 | BOOT0 | загрузка | — |
| A5 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FSMC_NE1 (AF12), USART2_CK (AF7) |
| A6 | PD5 | ввод-вывод | DFSDM2_CKOUT (AF3), FSMC_NWE (AF12), USART2_TX (AF7) |
| A7 | PB4 | ввод-вывод | CAN3_TX (AF11), I2C3_SDA (AF9), I2S3_ext_SD (AF5), SAI1_SCK_A (AF10), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF8) |
| A8 | PB3 | ввод-вывод | CAN3_RX (AF11), FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SAI1_SD_A (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF8), USART1_RX (AF7) |
| A9 | PA15 | ввод-вывод | ADC1_EXTI15, CAN3_TX (AF11), I2S1_WS (AF5), I2S3_WS (AF6), SAI1_MCLK_A (AF10), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART7_TX (AF8), USART1_TX (AF7) |
| A10 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| A11 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| A12 | PA12 | ввод-вывод | CAN1_TX (AF9), DFSDM2_DATIN5 (AF3), SPI2_MISO (AF5), SPI5_MISO (AF6), TIM1_ETR (AF1), UART4_TX (AF11), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10) |
| B1 | PE4 | ввод-вывод | DFSDM1_DATIN3 (AF8), FSMC_A20 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SAI1_SD_A (AF7), SPI4_NSS (AF5), SPI5_NSS (AF6), SYS_TRACED1 (AF0) |
| B2 | PE2 | ввод-вывод | FSMC_A23 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF7), SPI4_SCK (AF5), SPI5_SCK (AF6), SYS_TRACECLK (AF0), UART10_RX (AF11) |
| B3 | PB9 | ввод-вывод | CAN1_TX (AF8), DAC_EXTI9, DFSDM2_DATIN1 (AF6), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF11) |
| B4 | PB7 | ввод-вывод | DFSDM2_DATIN7 (AF6), FSMC_NL (AF12), I2C1_SDA (AF4), LPTIM1_IN2 (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B5 | PB6 | ввод-вывод | CAN2_TX (AF9), DFSDM2_CKIN7 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), UART5_TX (AF11), USART1_TX (AF7) |
| B6 | PD6 | ввод-вывод | DFSDM1_DATIN1 (AF6), FSMC_NWAIT (AF12), I2S3_SD (AF5), SPI3_MOSI (AF5), USART2_RX (AF7) |
| B7 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FSMC_NOE (AF12), USART2_RTS (AF7) |
| B8 | PD3 | ввод-вывод | DFSDM1_DATIN0 (AF6), FSMC_CLK (AF12), I2S2_CK (AF5), QUADSPI_CLK (AF9), SPI2_SCK (AF5), SYS_TRACED1 (AF0), USART2_CTS (AF7) |
| B9 | PD1 | ввод-вывод | CAN1_TX (AF9), DFSDM2_DATIN6 (AF3), FSMC_D3 (AF12), FSMC_DA3 (AF12), UART4_TX (AF11) |
| B10 | PC12 | ввод-вывод | FSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| B11 | PC10 | ввод-вывод | DFSDM2_CKIN5 (AF3), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7) |
| B12 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), DFSDM2_CKIN5 (AF3), I2S2_WS (AF5), SPI2_NSS (AF5), SPI4_MISO (AF6), TIM1_CH4 (AF1), UART4_RX (AF11), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10) |
| C1 | PC13 | ввод-вывод | RTC_AF1 |
| C2 | PE5 | ввод-вывод | DFSDM1_CKIN3 (AF8), FSMC_A21 (AF12), SAI1_SCK_A (AF7), SPI4_MISO (AF5), SPI5_MISO (AF6), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| C3 | PE0 | ввод-вывод | DFSDM2_CKIN4 (AF3), FSMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8) |
| C4 | VDD | питание | — |
| C5 | PB5 | ввод-вывод | CAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), LPTIM1_IN1 (AF1), SAI1_FS_A (AF10), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), UART5_RX (AF11) |
| C8 | PD2 | ввод-вывод | DFSDM2_CKOUT (AF3), FSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| C9 | PD0 | ввод-вывод | CAN1_RX (AF9), DFSDM2_CKIN6 (AF3), FSMC_D2 (AF12), FSMC_DA2 (AF12), UART4_RX (AF11) |
| C10 | PC11 | ввод-вывод | ADC1_EXTI11, DFSDM2_DATIN5 (AF3), FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| C11 | VCAP_2 | питание | — |
| C12 | PA10 | ввод-вывод | DFSDM2_DATIN3 (AF3), I2S2_SD (AF5), I2S5_SD (AF6), SPI2_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| D1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D2 | PE6 | ввод-вывод | FSMC_A22 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SAI1_FS_A (AF7), SPI4_MOSI (AF5), SPI5_MOSI (AF6), SYS_TRACED3 (AF0), TIM9_CH2 (AF3) |
| D3 | VSS | питание | — |
| D10 | PA9 | ввод-вывод | DAC_EXTI9, DFSDM2_CKIN3 (AF3), I2C3_SMBA (AF4), I2S2_CK (AF5), SDIO_D2 (AF12), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10) |
| D11 | PA8 | ввод-вывод | CAN3_RX (AF11), DFSDM1_CKOUT (AF6), I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), UART7_RX (AF8), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| D12 | PC9 | ввод-вывод | DAC_EXTI9, DFSDM2_DATIN3 (AF7), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| E1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| E2 | VBAT | питание | — |
| E3 | BYPASS_REG | загрузка | — |
| E10 | PC8 | ввод-вывод | DFSDM2_CKIN3 (AF7), QUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| E11 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF10), DFSDM2_CKIN6 (AF7), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| E12 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), DFSDM2_DATIN6 (AF7), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| F1 | PH0 - OSC_IN | ввод-вывод | RCC_OSC_IN |
| F2 | VSS | питание | — |
| F11 | VSS | питание | — |
| F12 | VSS | питание | — |
| G1 | PH1 - OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G2 | VDD | питание | — |
| G11 | VDD | питание | — |
| G12 | VDD | питание | — |
| H1 | PC0 | ввод-вывод | ADC1_IN10, DFSDM2_CKIN4 (AF3), LPTIM1_IN1 (AF1), SAI1_MCLK_B (AF7), SYS_WKUP2 |
| H2 | NRST | сброс | — |
| H3 | PDR_ON | питание | — |
| H10 | PD15 | ввод-вывод | ADC1_EXTI15, DFSDM2_DATIN0 (AF10), FMPI2C1_SDA (AF4), FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2), UART9_TX (AF11) |
| H11 | PD14 | ввод-вывод | DFSDM2_CKIN0 (AF10), FMPI2C1_SCL (AF4), FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2), UART9_RX (AF11) |
| H12 | PD13 | ввод-вывод | FMPI2C1_SDA (AF4), FSMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2) |
| J1 | VSSA | питание | — |
| J2 | PC1 | ввод-вывод | ADC1_IN11, DFSDM2_DATIN4 (AF3), LPTIM1_OUT (AF1), SAI1_SD_B (AF7), SYS_WKUP3 |
| J3 | PC2 | ввод-вывод | ADC1_IN12, DFSDM1_CKOUT (AF8), DFSDM2_DATIN7 (AF3), FSMC_NWE (AF12), I2S2_ext_SD (AF6), LPTIM1_IN2 (AF1), SAI1_SCK_B (AF7), SPI2_MISO (AF5) |
| J10 | PD12 | ввод-вывод | DFSDM2_CKIN2 (AF3), FMPI2C1_SCL (AF4), FSMC_A17 (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| J11 | PD11 | ввод-вывод | ADC1_EXTI11, DFSDM2_DATIN2 (AF3), FMPI2C1_SMBA (AF4), FSMC_A16 (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7) |
| J12 | PD10 | ввод-вывод | FSMC_D15 (AF12), FSMC_DA15 (AF12), UART4_TX (AF8), USART3_CK (AF7) |
| K1 | VREF- | питание | — |
| K2 | PC3 | ввод-вывод | ADC1_IN13, DFSDM2_CKIN7 (AF3), FSMC_A0 (AF12), I2S2_SD (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF7), SPI2_MOSI (AF5) |
| K3 | PA2 | ввод-вывод | ADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| K4 | PA5 | ввод-вывод | ADC1_IN5, DAC_OUT2, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3) |
| K5 | PC4 | ввод-вывод | ADC1_IN14, DFSDM2_CKIN2 (AF3), FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10) |
| K8 | PD9 | ввод-вывод | DAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7) |
| K9 | PB11 | ввод-вывод | ADC1_EXTI11, I2C2_SDA (AF4), I2S_CKIN (AF5), TIM2_CH4 (AF1), USART3_RX (AF7) |
| K10 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3) |
| K11 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7) |
| K12 | PB13 | ввод-вывод | CAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), UART5_TX (AF11), USART3_CTS (AF8) |
| L1 | VREF+ | питание | — |
| L2 | PA0 | ввод-вывод | ADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| L3 | PA3 | ввод-вывод | ADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), SAI1_SD_B (AF10), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7) |
| L4 | PA6 | ввод-вывод | ADC1_IN6, DFSDM2_CKIN1 (AF7), I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| L5 | PC5 | ввод-вывод | ADC1_IN15, DFSDM2_DATIN2 (AF3), FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7) |
| L6 | PB2 | ввод-вывод | DFSDM1_CKIN0 (AF6), LPTIM1_OUT (AF1), QUADSPI_CLK (AF9) |
| L7 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FSMC_D5 (AF12), FSMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8) |
| L8 | PE10 | ввод-вывод | DFSDM2_DATIN0 (AF3), FSMC_D7 (AF12), FSMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1) |
| L9 | PE12 | ввод-вывод | DFSDM2_DATIN7 (AF3), FSMC_D9 (AF12), FSMC_DA9 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), SPI4_SCK (AF5), SPI5_SCK (AF6), TIM1_CH3N (AF1) |
| L10 | PB10 | ввод-вывод | DFSDM2_CKOUT (AF10), FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7) |
| L11 | VCAP_1 | питание | — |
| L12 | PB12 | ввод-вывод | CAN2_RX (AF9), DFSDM1_DATIN1 (AF10), FSMC_D13 (AF12), FSMC_DA13 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF5), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), UART5_RX (AF11), USART3_CK (AF8) |
| M1 | VDDA | питание | — |
| M2 | PA1 | ввод-вывод | ADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| M3 | PA4 | ввод-вывод | ADC1_IN4, DAC_OUT1, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| M4 | PA7 | ввод-вывод | ADC1_IN7, DFSDM2_DATIN1 (AF7), I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| M5 | PB0 | ввод-вывод | ADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3) |
| M6 | PB1 | ввод-вывод | ADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3) |
| M7 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FSMC_D4 (AF12), FSMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8) |
| M8 | PE9 | ввод-вывод | DAC_EXTI9, DFSDM1_CKOUT (AF6), FSMC_D6 (AF12), FSMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1) |
| M9 | PE11 | ввод-вывод | ADC1_EXTI11, DFSDM2_CKIN0 (AF3), FSMC_D8 (AF12), FSMC_DA8 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), TIM1_CH2 (AF1) |
| M10 | PE13 | ввод-вывод | DFSDM2_CKIN7 (AF3), FSMC_D10 (AF12), FSMC_DA10 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), TIM1_CH3 (AF1) |
| M11 | PE14 | ввод-вывод | DFSDM2_DATIN1 (AF10), FSMC_D11 (AF12), FSMC_DA11 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH4 (AF1) |
| M12 | PE15 | ввод-вывод | ADC1_EXTI15, DFSDM2_CKIN1 (AF10), FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| PDR_ON | H3 | управление внутренней схемой сброса по питанию |
| VBAT | E2 | резервное питание: часы реального времени и резервные регистры |
| VCAP | C11, L11 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | C4, G2, G11, G12 | питание цифровой части и линий ввода-вывода |
| VDDA | M1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF- | K1 | нижнее опорное напряжение АЦП |
| VREF+ | L1 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | D3, F2, F11, F12 | общий провод (земля) |
| VSSA | J1 | общий провод аналоговой части |
| NRST | H2 | сброс, активный уровень — низкий |
| BOOT0 | A4 | выбор источника загрузки при сбросе |
| BYPASS_REG | E3 | отключение внутреннего стабилизатора напряжения ядра |
Исполнения
В базе STM32CubeMX эта группа называется STM32F413V(G-H)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F413VG | STM32F413VGHx | 1 МБ | 320 КБ |
| STM32F413VH | STM32F413VHHx | 1,5 МБ | 320 КБ |
Линейка STM32F413/423, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F423VH | STM32F413/423 | 100 из 100 | выводы совпадают полностью |
| STM32F412VE, STM32F412VG | STM32F412 | 100 из 100 | выводы совпадают полностью |
| STM32F401VB, STM32F401VC | STM32F401 | 98 из 100 | C11: VCAP → VCAP2; L11: VCAP → VCAP1 |
| STM32F401VD, STM32F401VE | STM32F401 | 98 из 100 | C11: VCAP → VCAP2; L11: VCAP → VCAP1 |
| STM32F411VC, STM32F411VE | STM32F411 | 98 из 100 | C11: VCAP → VCAP2; L11: VCAP → VCAP1 |
| STM32U356VCIx | STM32U3x6 | 95 из 100 | A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8 |
| STM32U356VEIx | STM32U3x6 | 95 из 100 | A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8 |
| STM32U366VEIx | STM32U3x6 | 95 из 100 | A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8 |
| STM32U535VCIx | STM32U5x5 | 95 из 100 | A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8 |
| STM32U535VEIx | STM32U5x5 | 95 из 100 | A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8 |
| STM32U545VEIx | STM32U5x5 | 95 из 100 | A4: BOOT0 → PH3; C11: VCAP → VDDUSB; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8 |
| STM32L151V(8-B)Hx | STM32L151/152 | 94 из 100 | C11: VCAP → PH2; E2: VBAT → VLCD; E3: BYPASS_REG → VSS; H3: PDR_ON → VDD; K9: PB11 → PD8; L11: VCAP → PB11 |
Частые вопросы
На каких выводах USART1 у STM32F413VG?
В корпусе UFBGA100 сигнал USART1_TX выведен на PA15 (шарик A9, AF7) или PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB3 (шарик A8, AF7) или PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).
Где у STM32F413VG выводы SWD для программатора?
SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F413VG?
I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).
Сколько выводов ввода-вывода у STM32F413VG в корпусе UFBGA100?
81 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F413VG и STM32F413VH?
Объёмом памяти: STM32F413VG — 1 МБ флеш-памяти и 320 КБ ОЗУ, STM32F413VH — 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F413VG?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
