STM32F401VD и STM32F401VE в корпусе LQFP100: распиновка
STM32F401VD и STM32F401VE — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 84 МГц: 384 и 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 81 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 84 МГц
- Флеш-память
- 384 и 512 КБ
- ОЗУ
- 96 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 81
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

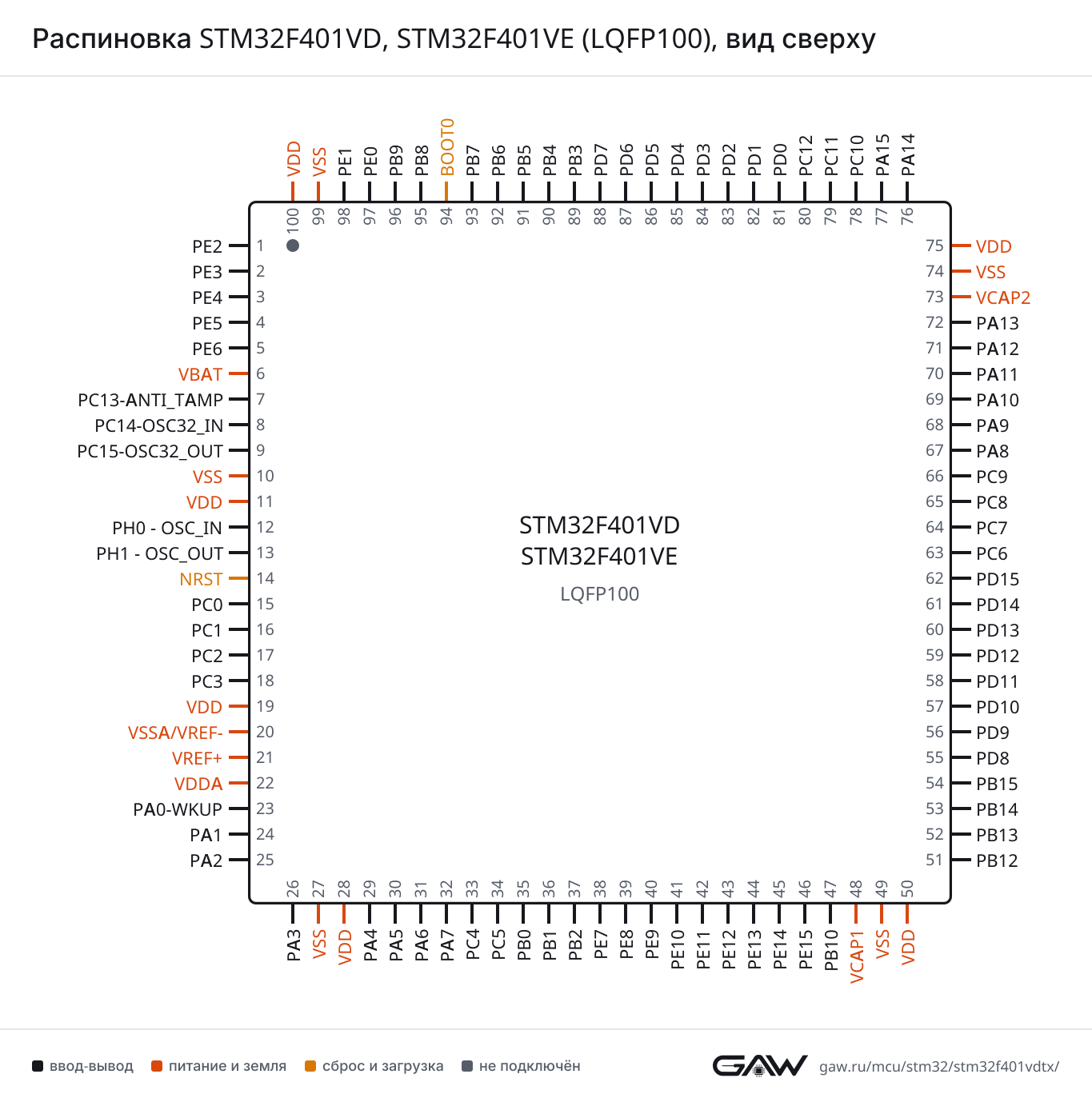

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7) |
| CTS | PA11 (70, AF7) | |
| RTS | PA12 (71, AF7) | |
| RX | PA10 (69, AF7), PB7 (93, AF7) | |
| TX | PA9 (68, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (29, AF7), PD7 (88, AF7) |
| CTS | PA0-WKUP (23, AF7), PD3 (84, AF7) | |
| RTS | PA1 (24, AF7), PD4 (85, AF7) | |
| RX | PA3 (26, AF7), PD6 (87, AF7) | |
| TX | PA2 (25, AF7), PD5 (86, AF7) | |
| USART6 | CK | PC8 (65, AF8) |
| RX | PC7 (64, AF8), PA12 (71, AF8) | |
| TX | PC6 (63, AF8), PA11 (70, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF5), PB4 (90, AF5) |
| MOSI | PA7 (32, AF5), PB5 (91, AF5) | |
| NSS | PA4 (29, AF5), PA15 (77, AF5) | |
| SCK | PA5 (30, AF5), PB3 (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5) |
| MOSI | PC3 (18, AF5), PB15 (54, AF5) | |
| NSS | PB12 (51, AF5), PB9 (96, AF5) | |
| SCK | PB10 (47, AF5), PB13 (52, AF5), PD3 (84, AF5) | |
| SPI3 | MISO | PC11 (79, AF6), PB4 (90, AF6) |
| MOSI | PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| NSS | PA4 (29, AF6), PA15 (77, AF6) | |
| SCK | PC10 (78, AF6), PB3 (89, AF6) | |
| SPI4 | MISO | PE5 (4, AF5), PE13 (44, AF5) |
| MOSI | PE6 (5, AF5), PE14 (45, AF5) | |
| NSS | PE4 (3, AF5), PE11 (42, AF5) | |
| SCK | PE2 (1, AF5), PE12 (43, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (66, AF5) |
| I2S2 | CK | PB10 (47, AF5), PB13 (52, AF5), PD3 (84, AF5) |
| ext_SD | PC2 (17, AF6), PB14 (53, AF6) | |
| MCK | PC6 (63, AF5) | |
| SD | PC3 (18, AF5), PB15 (54, AF5) | |
| WS | PB12 (51, AF5), PB9 (96, AF5) | |
| I2S3 | CK | PC10 (78, AF6), PB3 (89, AF6) |
| ext_SD | PC11 (79, AF5), PB4 (90, AF7) | |
| MCK | PC7 (64, AF6) | |
| SD | PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| WS | PA4 (29, AF6), PA15 (77, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PB10 (47, AF4) |
| SDA | PB3 (89, AF9) | |
| SMBA | PB12 (51, AF4) | |
| I2C3 | SCL | PA8 (67, AF4) |
| SDA | PC9 (66, AF4), PB4 (90, AF9) | |
| SMBA | PA9 (68, AF4) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (70, AF10) |
| DP | PA12 (71, AF10) | |
| ID | PA10 (69, AF10) | |
| SOF | PA8 (67, AF10) | |
| VBUS | PA9 (68) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (80, AF12) |
| CMD | PD2 (83, AF12) | |
| D0 | PC8 (65, AF12) | |
| D1 | PC9 (66, AF12) | |
| D2 | PC10 (78, AF12) | |
| D3 | PC11 (79, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PB9 (96, AF12) | |
| D6 | PC6 (63, AF12) | |
| D7 | PC7 (64, AF12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN0 | PA0-WKUP (23) | |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (33) | |
| IN15 | PC5 (34) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (31, AF1), PE15 (46, AF1), PB12 (51, AF1) |
| CH1 | PE9 (40, AF1), PA8 (67, AF1) | |
| CH1N | PA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1) | |
| CH2 | PE11 (42, AF1), PA9 (68, AF1) | |
| CH2N | PB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1) | |
| CH3 | PE13 (44, AF1), PA10 (69, AF1) | |
| CH3N | PB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1) | |
| CH4 | PE14 (45, AF1), PA11 (70, AF1) | |
| ETR | PE7 (38, AF1), PA12 (71, AF1) | |
| TIM2 | CH1 | PA0-WKUP (23, AF1), PA5 (30, AF1), PA15 (77, AF1) |
| CH2 | PA1 (24, AF1), PB3 (89, AF1) | |
| CH3 | PA2 (25, AF1), PB10 (47, AF1) | |
| CH4 | PA3 (26, AF1) | |
| ETR | PA0-WKUP (23, AF1), PA5 (30, AF1), PA15 (77, AF1) | |
| TIM3 | CH1 | PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2) |
| CH2 | PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PB0 (35, AF2), PC8 (65, AF2) | |
| CH4 | PB1 (36, AF2), PC9 (66, AF2) | |
| ETR | PD2 (83, AF2) | |
| TIM4 | CH1 | PD12 (59, AF2), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PB9 (96, AF2) | |
| ETR | PE0 (97, AF2) | |
| TIM5 | CH1 | PA0-WKUP (23, AF2) |
| CH2 | PA1 (24, AF2) | |
| CH3 | PA2 (25, AF2) | |
| CH4 | PA3 (26, AF2) | |
| TIM9 | CH1 | PE5 (4, AF3), PA2 (25, AF3) |
| CH2 | PE6 (5, AF3), PA3 (26, AF3) | |
| TIM10 | CH1 | PB8 (95, AF3) |
| TIM11 | CH1 | PB9 (96, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13-ANTI_TAMP (7) |
| REFIN | PB15 (54, AF0) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (76, AF0) |
| JTDI | PA15 (77, AF0) | |
| JTDO-SWO | PB3 (89, AF0) | |
| JTMS-SWDIO | PA13 (72, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0) | |
| TRACED1 | PE4 (3, AF0) | |
| TRACED2 | PE5 (4, AF0) | |
| TRACED3 | PE6 (5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (67, AF0) |
| MCO_2 | PC9 (66, AF0) | |
| OSC_IN | PH0 - OSC_IN (12) | |
| OSC_OUT | PH1 - OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP | PA0-WKUP (23) |
Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | SPI4_SCK (AF5), SYS_TRACECLK (AF0) |
| 2 | PE3 | ввод-вывод | SYS_TRACED0 (AF0) |
| 3 | PE4 | ввод-вывод | SPI4_NSS (AF5), SYS_TRACED1 (AF0) |
| 4 | PE5 | ввод-вывод | SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| 5 | PE6 | ввод-вывод | SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3) |
| 6 | VBAT | питание | — |
| 7 | PC13-ANTI_TAMP | ввод-вывод | RTC_AF1 |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | PH0 - OSC_IN | ввод-вывод | RCC_OSC_IN |
| 13 | PH1 - OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN10 |
| 16 | PC1 | ввод-вывод | ADC1_IN11 |
| 17 | PC2 | ввод-вывод | ADC1_IN12, I2S2_ext_SD (AF6), SPI2_MISO (AF5) |
| 18 | PC3 | ввод-вывод | ADC1_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5) |
| 19 | VDD | питание | — |
| 20 | VSSA/VREF- | питание | — |
| 21 | VREF+ | питание | — |
| 22 | VDDA | питание | — |
| 23 | PA0-WKUP | ввод-вывод | ADC1_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), USART2_CTS (AF7) |
| 24 | PA1 | ввод-вывод | ADC1_IN1, TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7) |
| 25 | PA2 | ввод-вывод | ADC1_IN2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| 26 | PA3 | ввод-вывод | ADC1_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7) |
| 27 | VSS | питание | — |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC1_IN4, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 30 | PA5 | ввод-вывод | ADC1_IN5, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1) |
| 31 | PA6 | ввод-вывод | ADC1_IN6, SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2) |
| 32 | PA7 | ввод-вывод | ADC1_IN7, SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2) |
| 33 | PC4 | ввод-вывод | ADC1_IN14 |
| 34 | PC5 | ввод-вывод | ADC1_IN15 |
| 35 | PB0 | ввод-вывод | ADC1_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2) |
| 36 | PB1 | ввод-вывод | ADC1_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2) |
| 37 | PB2 | ввод-вывод | — |
| 38 | PE7 | ввод-вывод | TIM1_ETR (AF1) |
| 39 | PE8 | ввод-вывод | TIM1_CH1N (AF1) |
| 40 | PE9 | ввод-вывод | TIM1_CH1 (AF1) |
| 41 | PE10 | ввод-вывод | TIM1_CH2N (AF1) |
| 42 | PE11 | ввод-вывод | ADC1_EXTI11, SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| 43 | PE12 | ввод-вывод | SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| 44 | PE13 | ввод-вывод | SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| 45 | PE14 | ввод-вывод | SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| 46 | PE15 | ввод-вывод | ADC1_EXTI15, TIM1_BKIN (AF1) |
| 47 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1) |
| 48 | VCAP1 | питание | — |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1) |
| 52 | PB13 | ввод-вывод | I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1) |
| 53 | PB14 | ввод-вывод | I2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM1_CH2N (AF1) |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM1_CH3N (AF1) |
| 55 | PD8 | ввод-вывод | — |
| 56 | PD9 | ввод-вывод | — |
| 57 | PD10 | ввод-вывод | — |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11 |
| 59 | PD12 | ввод-вывод | TIM4_CH1 (AF2) |
| 60 | PD13 | ввод-вывод | TIM4_CH2 (AF2) |
| 61 | PD14 | ввод-вывод | TIM4_CH3 (AF2) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, TIM4_CH4 (AF2) |
| 63 | PC6 | ввод-вывод | I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), USART6_TX (AF8) |
| 64 | PC7 | ввод-вывод | I2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), USART6_RX (AF8) |
| 65 | PC8 | ввод-вывод | SDIO_D0 (AF12), TIM3_CH3 (AF2), USART6_CK (AF8) |
| 66 | PC9 | ввод-вывод | I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2) |
| 67 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 68 | PA9 | ввод-вывод | I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| 69 | PA10 | ввод-вывод | TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10) |
| 71 | PA12 | ввод-вывод | TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10) |
| 72 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| 73 | VCAP2 | питание | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 77 | PA15 | ввод-вывод | ADC1_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1) |
| 78 | PC10 | ввод-вывод | I2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6) |
| 80 | PC12 | ввод-вывод | I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6) |
| 81 | PD0 | ввод-вывод | — |
| 82 | PD1 | ввод-вывод | — |
| 83 | PD2 | ввод-вывод | SDIO_CMD (AF12), TIM3_ETR (AF2) |
| 84 | PD3 | ввод-вывод | I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7) |
| 85 | PD4 | ввод-вывод | USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | I2S3_SD (AF5), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | USART2_CK (AF7) |
| 89 | PB3 | ввод-вывод | I2C2_SDA (AF9), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| 90 | PB4 | ввод-вывод | I2C3_SDA (AF9), I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| 91 | PB5 | ввод-вывод | I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2) |
| 92 | PB6 | ввод-вывод | I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| 96 | PB9 | ввод-вывод | I2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| 97 | PE0 | ввод-вывод | TIM4_ETR (AF2) |
| 98 | PE1 | ввод-вывод | — |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VCAP1 | 48 | — |
| VCAP2 | 73 | — |
| VDD | 11, 19, 28, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 22 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF+ | 21 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 10, 27, 49, 74, 99 | общий провод (земля) |
| VSSA/VREF- | 20 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F401V(D-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F401VD | STM32F401VDTx | 384 КБ | 96 КБ |
| STM32F401VE | STM32F401VETx | 512 КБ | 96 КБ |
Линейка STM32F401, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F401VB, STM32F401VC | STM32F401 | 100 из 100 | выводы совпадают полностью |
| STM32F411VC, STM32F411VE | STM32F411 | 99 из 100 | 20: VSSA/VREF- → VSSA |
| STM32F412VE, STM32F412VG | STM32F412 | 97 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → VCAP; 73: VCAP2 → VCAP |
| STM32F413VG, STM32F413VH | STM32F413/423 | 97 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → VCAP; 73: VCAP2 → VCAP |
| STM32F423VH | STM32F413/423 | 97 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → VCAP; 73: VCAP2 → VCAP |
| STM32F446VC, STM32F446VE | STM32F446 | 97 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → VCAP; 73: VCAP2 → VCAP |
| STM32F405VG | STM32F405/415 | 96 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → PB11; 49: VSS → VCAP; 73: VCAP2 → VCAP |
| STM32F407VE, STM32F407VG | STM32F407/417 | 96 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → PB11; 49: VSS → VCAP; 73: VCAP2 → VCAP |
| STM32F415VG | STM32F405/415 | 96 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → PB11; 49: VSS → VCAP; 73: VCAP2 → VCAP |
| STM32F417VE, STM32F417VG | STM32F407/417 | 96 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → PB11; 49: VSS → VCAP; 73: VCAP2 → VCAP |
| STM32F427VG, STM32F427VI | STM32F427/437 | 96 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → PB11; 49: VSS → VCAP; 73: VCAP2 → VCAP |
| STM32F429VE, STM32F429VG | STM32F429/439 | 96 из 100 | 20: VSSA/VREF- → VSSA; 48: VCAP1 → PB11; 49: VSS → VCAP; 73: VCAP2 → VCAP |
Частые вопросы
На каких выводах USART1 у STM32F401VD?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).
Где у STM32F401VD выводы SWD для программатора?
SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F401VD?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32F401VD в корпусе LQFP100?
81 из 100. Ещё 17 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F401VD и STM32F401VE?
Объёмом памяти: STM32F401VD — 384 КБ флеш-памяти и 96 КБ ОЗУ, STM32F401VE — 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F401VD?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
- SPISCLK, MOSI, MISO, CS, режимы 0–3, daisy chain, частота, SPI в AVR
