STM32F091VB и STM32F091VC в корпусе LQFP100: распиновка
STM32F091VB и STM32F091VC — микроконтроллеры STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 128 и 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 88 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0
- Частота ядра
- до 48 МГц
- Флеш-память
- 128 и 256 КБ
- ОЗУ
- 32 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 88
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

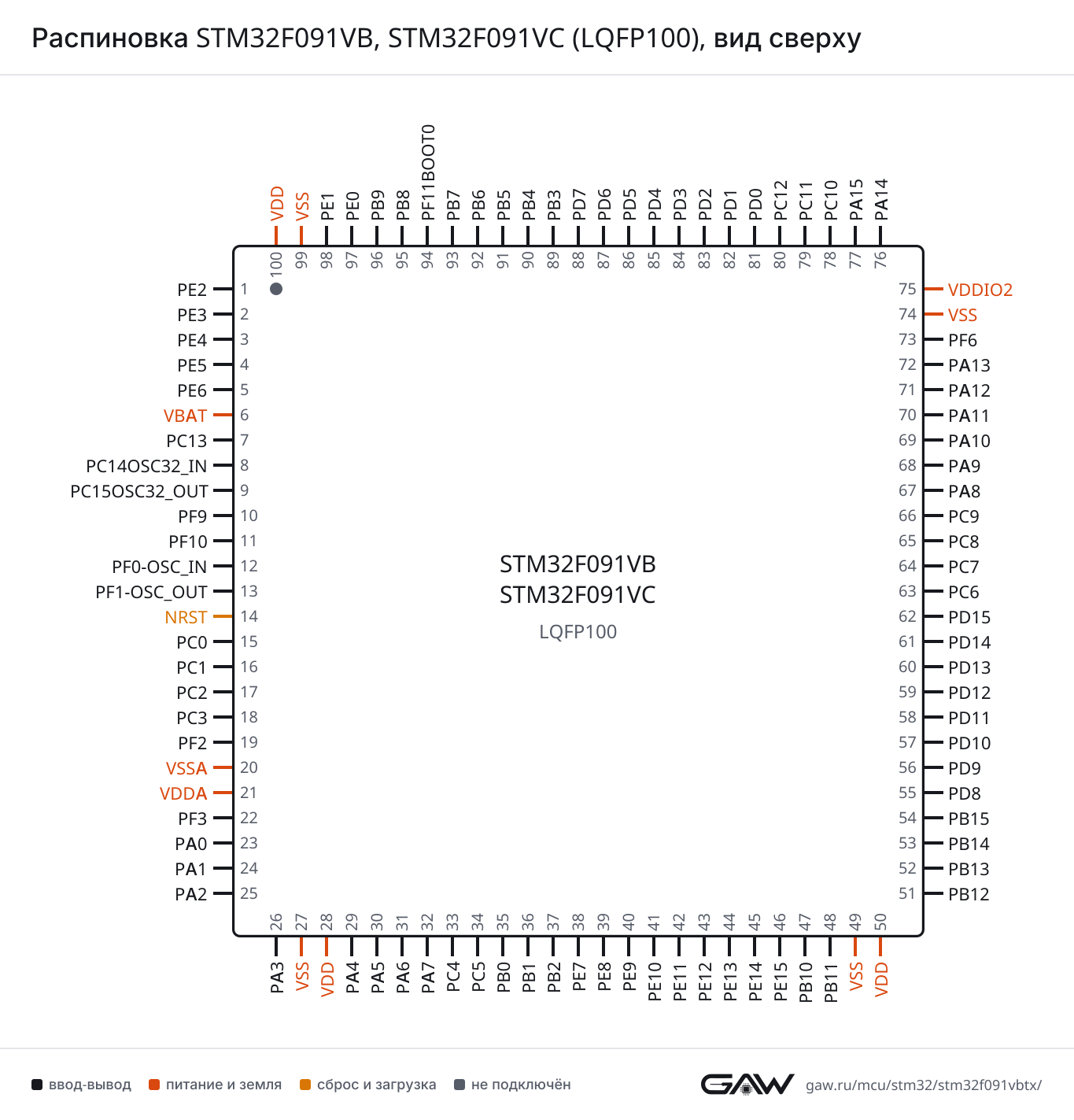

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF1) |
| CTS | PA11 (70, AF1) | |
| DE | PA12 (71, AF1) | |
| RTS | PA12 (71, AF1) | |
| RX | PA10 (69, AF1), PB7 (93, AF0) | |
| TX | PA9 (68, AF1), PB6 (92, AF0) | |
| USART2 | CK | PA4 (29, AF1), PD7 (88, AF0) |
| CTS | PA0 (23, AF1), PD3 (84, AF0) | |
| DE | PA1 (24, AF1), PD4 (85, AF0) | |
| RTS | PA1 (24, AF1), PD4 (85, AF0) | |
| RX | PA3 (26, AF1), PA15 (77, AF1), PD6 (87, AF0) | |
| TX | PA2 (25, AF1), PA14 (76, AF1), PD5 (86, AF0) | |
| USART3 | CK | PB0 (35, AF4), PB12 (51, AF4), PD10 (57, AF0), PC12 (80, AF1) |
| CTS | PA6 (31, AF4), PB13 (52, AF4), PD11 (58, AF0) | |
| DE | PB1 (36, AF4), PB14 (53, AF4), PD12 (59, AF0), PD2 (83, AF1) | |
| RTS | PB1 (36, AF4), PB14 (53, AF4), PD12 (59, AF0), PD2 (83, AF1) | |
| RX | PC5 (34, AF1), PB11 (48, AF4), PD9 (56, AF0), PC11 (79, AF1) | |
| TX | PC4 (33, AF1), PB10 (47, AF4), PD8 (55, AF0), PC10 (78, AF1) | |
| USART4 | CK | PC12 (80, AF0) |
| CTS | PB7 (93, AF4) | |
| DE | PA15 (77, AF4) | |
| RTS | PA15 (77, AF4) | |
| RX | PA1 (24, AF4), PE9 (40, AF1), PC11 (79, AF0) | |
| TX | PA0 (23, AF4), PE8 (39, AF1), PC10 (78, AF0) | |
| USART5 | CK | PE7 (38, AF1), PB5 (91, AF4) |
| DE | PE7 (38, AF1), PB5 (91, AF4) | |
| RTS | PE7 (38, AF1), PB5 (91, AF4) | |
| RX | PE11 (42, AF1), PD2 (83, AF2), PB4 (90, AF4) | |
| TX | PE10 (41, AF1), PC12 (80, AF2), PB3 (89, AF4) | |
| USART6 | CK | PF3 (22, AF2) |
| DE | PF3 (22) | |
| RTS | PF3 (22, AF2) | |
| RX | PF10 (11, AF1), PC1 (16, AF2), PA5 (30, AF5) | |
| TX | PF9 (10, AF1), PC0 (15, AF2), PA4 (29, AF5) | |
| USART7 | CK | PF2 (19, AF2), PD15 (62, AF2) |
| DE | PF2 (19), PD15 (62) | |
| RTS | PF2 (19, AF2), PD15 (62, AF2) | |
| RX | PC1 (16, AF1), PF3 (22, AF1), PC7 (64, AF1) | |
| TX | PC0 (15, AF1), PF2 (19, AF1), PC6 (63, AF1) | |
| USART8 | CK | PD12 (59, AF2) |
| DE | PD12 (59) | |
| RTS | PD12 (59, AF2) | |
| RX | PC3 (18, AF2), PD14 (61, AF0), PC9 (66, AF1) | |
| TX | PC2 (17, AF2), PD13 (60, AF0), PC8 (65, AF1) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF0), PE14 (45, AF1), PB4 (90, AF0) |
| MOSI | PA7 (32, AF0), PE15 (46, AF1), PB5 (91, AF0) | |
| NSS | PA4 (29, AF0), PE12 (43, AF1), PA15 (77, AF0) | |
| SCK | PA5 (30, AF0), PE13 (44, AF1), PB3 (89, AF0) | |
| SPI2 | MISO | PC2 (17, AF1), PB14 (53, AF0), PD3 (84, AF1) |
| MOSI | PC3 (18, AF1), PB15 (54, AF0), PD4 (85, AF1) | |
| NSS | PB12 (51, AF0), PD0 (81, AF1), PB9 (96, AF5) | |
| SCK | PB10 (47, AF5), PB13 (52, AF0), PD1 (82, AF1) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PA5 (30, AF0), PE13 (44, AF1), PB3 (89, AF0) |
| MCK | PA6 (31, AF0), PE14 (45, AF1), PB4 (90, AF0) | |
| SD | PA7 (32, AF0), PE15 (46, AF1), PB5 (91, AF0) | |
| WS | PA4 (29, AF0), PE12 (43, AF1), PA15 (77, AF0) | |
| I2S2 | CK | PB10 (47, AF5), PB13 (52, AF0), PD1 (82, AF1) |
| MCK | PC2 (17, AF1), PB14 (53, AF0), PD3 (84, AF1) | |
| SD | PC3 (18, AF1), PB15 (54, AF0), PD4 (85, AF1) | |
| WS | PB12 (51, AF0), PD0 (81, AF1), PB9 (96, AF5) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PF1-OSC_OUT (13, AF1), PA9 (68, AF4), PB6 (92, AF1), PB8 (95, AF1) |
| SDA | PF0-OSC_IN (12, AF1), PA10 (69, AF4), PB7 (93, AF1), PB9 (96, AF1) | |
| SMBA | PB5 (91, AF3) | |
| I2C2 | SCL | PB10 (47, AF1), PB13 (52, AF5), PA11 (70, AF5) |
| SDA | PB11 (48, AF1), PB14 (53, AF5), PA12 (71, AF5) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PA11 (70, AF4), PD0 (81, AF0), PB8 (95, AF4) |
| TX | PA12 (71, AF4), PD1 (82, AF0), PB9 (96, AF4) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA5 (30, AF1), PB10 (47, AF0), PB8 (95, AF0) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC | IN0 | PA0 (23) |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (33) | |
| IN15 | PC5 (34) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PF9 (10), PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (29) | |
| OUT2 | PA5 (30) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (23), PA4 (29), PA5 (30) |
| INP | PA1 (24) | |
| OUT | PA0 (23, AF7), PA6 (31, AF7), PA11 (70, AF7) | |
| COMP2 | INM | PA2 (25), PA4 (29), PA5 (30) |
| INP | PA3 (26) | |
| OUT | PA2 (25, AF7), PA7 (32, AF7), PA12 (71, AF7) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (31, AF2), PE15 (46, AF0), PB12 (51, AF2) |
| CH1 | PE9 (40, AF0), PA8 (67, AF2) | |
| CH1N | PA7 (32, AF2), PE8 (39, AF0), PB13 (52, AF2) | |
| CH2 | PE11 (42, AF0), PA9 (68, AF2) | |
| CH2N | PB0 (35, AF2), PE10 (41, AF0), PB14 (53, AF2) | |
| CH3 | PE13 (44, AF0), PA10 (69, AF2) | |
| CH3N | PB1 (36, AF2), PE12 (43, AF0), PB15 (54, AF2) | |
| CH4 | PE14 (45, AF0), PA11 (70, AF2) | |
| ETR | PE7 (38, AF0), PA12 (71, AF2) | |
| TIM2 | CH1 | PA0 (23, AF2), PA5 (30, AF2), PA15 (77, AF2) |
| CH2 | PA1 (24, AF2), PB3 (89, AF2) | |
| CH3 | PA2 (25, AF2), PB10 (47, AF2) | |
| CH4 | PA3 (26, AF2), PB11 (48, AF2) | |
| ETR | PA0 (23, AF2), PA5 (30, AF2), PA15 (77, AF2) | |
| TIM3 | CH1 | PE3 (2, AF0), PA6 (31, AF1), PC6 (63, AF0), PB4 (90, AF1) |
| CH2 | PE4 (3, AF0), PA7 (32, AF1), PC7 (64, AF0), PB5 (91, AF1) | |
| CH3 | PE5 (4, AF0), PB0 (35, AF1), PC8 (65, AF0) | |
| CH4 | PE6 (5, AF0), PB1 (36, AF1), PC9 (66, AF0) | |
| ETR | PE2 (1, AF0), PD2 (83, AF0) | |
| TIM14 | CH1 | PA4 (29, AF4), PA7 (32, AF4), PB1 (36, AF0) |
| TIM15 | BKIN | PB12 (51, AF5), PA9 (68, AF0) |
| CH1 | PF9 (10, AF0), PA2 (25, AF0), PB14 (53, AF1) | |
| CH1N | PA1 (24, AF5), PB15 (54, AF3) | |
| CH2 | PF10 (11, AF0), PA3 (26, AF0), PB15 (54, AF1) | |
| TIM16 | BKIN | PB5 (91, AF2) |
| CH1 | PA6 (31, AF5), PB8 (95, AF2), PE0 (97, AF0) | |
| CH1N | PB6 (92, AF2) | |
| TIM17 | BKIN | PA10 (69, AF0), PB4 (90, AF5) |
| CH1 | PA7 (32, AF5), PB9 (96, AF2), PE1 (98, AF0) | |
| CH1N | PB7 (93, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (7) |
| OUT_CALIB | PC13 (7) | |
| REFIN | PB15 (54) | |
| TS | PC13 (7) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (23, AF3) |
| G1_IO2 | PA1 (24, AF3) | |
| G1_IO3 | PA2 (25, AF3) | |
| G1_IO4 | PA3 (26, AF3) | |
| G2_IO1 | PA4 (29, AF3) | |
| G2_IO2 | PA5 (30, AF3) | |
| G2_IO3 | PA6 (31, AF3) | |
| G2_IO4 | PA7 (32, AF3) | |
| G3_IO1 | PC5 (34, AF0) | |
| G3_IO2 | PB0 (35, AF3) | |
| G3_IO3 | PB1 (36, AF3) | |
| G3_IO4 | PB2 (37, AF3) | |
| G4_IO1 | PA9 (68, AF3) | |
| G4_IO2 | PA10 (69, AF3) | |
| G4_IO3 | PA11 (70, AF3) | |
| G4_IO4 | PA12 (71, AF3) | |
| G5_IO1 | PB3 (89, AF3) | |
| G5_IO2 | PB4 (90, AF3) | |
| G5_IO3 | PB6 (92, AF3) | |
| G5_IO4 | PB7 (93, AF3) | |
| G6_IO1 | PB11 (48, AF3) | |
| G6_IO2 | PB12 (51, AF3) | |
| G6_IO3 | PB13 (52, AF3) | |
| G6_IO4 | PB14 (53, AF3) | |
| G7_IO1 | PE2 (1, AF1) | |
| G7_IO2 | PE3 (2, AF1) | |
| G7_IO3 | PE4 (3, AF1) | |
| G7_IO4 | PE5 (4, AF1) | |
| G8_IO1 | PD12 (59, AF1) | |
| G8_IO2 | PD13 (60, AF1) | |
| G8_IO3 | PD14 (61, AF1) | |
| G8_IO4 | PD15 (62, AF1) | |
| SYNC | PB10 (47, AF3), PB8 (95, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14 (76, AF0) |
| SWDIO | PA13 (72, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (67, AF0), PA9 (68, AF5) |
| OSC_IN | PF0-OSC_IN (12) | |
| OSC_OUT | PF1-OSC_OUT (13) | |
| OSC32_IN | PC14OSC32_IN (8) | |
| OSC32_OUT | PC15OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (7) |
| RTC_TAMP2 | PA0 (23) | |
| RTC_TAMP3 | PE6 (5) | |
| SYS_WKUP1 | PA0 (23) | |
| SYS_WKUP2 | PC13 (7) | |
| SYS_WKUP3 | PE6 (5) | |
| SYS_WKUP4 | PA2 (25) | |
| SYS_WKUP5 | PC5 (34) | |
| SYS_WKUP6 | PB5 (91) | |
| SYS_WKUP7 | PB15 (54) | |
| SYS_WKUP8 | PF2 (19) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | TIM3_ETR (AF0), TSC_G7_IO1 (AF1) |
| 2 | PE3 | ввод-вывод | TIM3_CH1 (AF0), TSC_G7_IO2 (AF1) |
| 3 | PE4 | ввод-вывод | TIM3_CH2 (AF0), TSC_G7_IO3 (AF1) |
| 4 | PE5 | ввод-вывод | TIM3_CH3 (AF0), TSC_G7_IO4 (AF1) |
| 5 | PE6 | ввод-вывод | RTC_TAMP3, SYS_WKUP3, TIM3_CH4 (AF0) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| 8 | PC14OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15OSC32_OUT | ввод-вывод | RCC_OSC32_OUT |
| 10 | PF9 | ввод-вывод | DAC_EXTI9, TIM15_CH1 (AF0), USART6_TX (AF1) |
| 11 | PF10 | ввод-вывод | TIM15_CH2 (AF0), USART6_RX (AF1) |
| 12 | PF0-OSC_IN | ввод-вывод | CRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN |
| 13 | PF1-OSC_OUT | ввод-вывод | I2C1_SCL (AF1), RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC_IN10, USART6_TX (AF2), USART7_TX (AF1) |
| 16 | PC1 | ввод-вывод | ADC_IN11, USART6_RX (AF2), USART7_RX (AF1) |
| 17 | PC2 | ввод-вывод | ADC_IN12, I2S2_MCK (AF1), SPI2_MISO (AF1), USART8_TX (AF2) |
| 18 | PC3 | ввод-вывод | ADC_IN13, I2S2_SD (AF1), SPI2_MOSI (AF1), USART8_RX (AF2) |
| 19 | PF2 | ввод-вывод | SYS_WKUP8, USART7_CK (AF2), USART7_DE, USART7_RTS (AF2), USART7_TX (AF1) |
| 20 | VSSA | питание | — |
| 21 | VDDA | питание | — |
| 22 | PF3 | ввод-вывод | USART6_CK (AF2), USART6_DE, USART6_RTS (AF2), USART7_RX (AF1) |
| 23 | PA0 | ввод-вывод | ADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4) |
| 24 | PA1 | ввод-вывод | ADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4) |
| 25 | PA2 | ввод-вывод | ADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1) |
| 26 | PA3 | ввод-вывод | ADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1) |
| 27 | VSS | питание | — |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USART6_TX (AF5) |
| 30 | PA5 | ввод-вывод | ADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3), USART6_RX (AF5) |
| 31 | PA6 | ввод-вывод | ADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4) |
| 32 | PA7 | ввод-вывод | ADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3) |
| 33 | PC4 | ввод-вывод | ADC_IN14, USART3_TX (AF1) |
| 34 | PC5 | ввод-вывод | ADC_IN15, SYS_WKUP5, TSC_G3_IO1 (AF0), USART3_RX (AF1) |
| 35 | PB0 | ввод-вывод | ADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4) |
| 36 | PB1 | ввод-вывод | ADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4) |
| 37 | PB2 | ввод-вывод | TSC_G3_IO4 (AF3) |
| 38 | PE7 | ввод-вывод | TIM1_ETR (AF0), USART5_CK (AF1), USART5_DE (AF1), USART5_RTS (AF1) |
| 39 | PE8 | ввод-вывод | TIM1_CH1N (AF0), USART4_TX (AF1) |
| 40 | PE9 | ввод-вывод | DAC_EXTI9, TIM1_CH1 (AF0), USART4_RX (AF1) |
| 41 | PE10 | ввод-вывод | TIM1_CH2N (AF0), USART5_TX (AF1) |
| 42 | PE11 | ввод-вывод | TIM1_CH2 (AF0), USART5_RX (AF1) |
| 43 | PE12 | ввод-вывод | I2S1_WS (AF1), SPI1_NSS (AF1), TIM1_CH3N (AF0) |
| 44 | PE13 | ввод-вывод | I2S1_CK (AF1), SPI1_SCK (AF1), TIM1_CH3 (AF0) |
| 45 | PE14 | ввод-вывод | I2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_CH4 (AF0) |
| 46 | PE15 | ввод-вывод | I2S1_SD (AF1), SPI1_MOSI (AF1), TIM1_BKIN (AF0) |
| 47 | PB10 | ввод-вывод | CEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4) |
| 48 | PB11 | ввод-вывод | I2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4) |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | I2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4) |
| 52 | PB13 | ввод-вывод | I2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4) |
| 53 | PB14 | ввод-вывод | I2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4) |
| 54 | PB15 | ввод-вывод | I2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2) |
| 55 | PD8 | ввод-вывод | USART3_TX (AF0) |
| 56 | PD9 | ввод-вывод | DAC_EXTI9, USART3_RX (AF0) |
| 57 | PD10 | ввод-вывод | USART3_CK (AF0) |
| 58 | PD11 | ввод-вывод | USART3_CTS (AF0) |
| 59 | PD12 | ввод-вывод | TSC_G8_IO1 (AF1), USART3_DE (AF0), USART3_RTS (AF0), USART8_CK (AF2), USART8_DE, USART8_RTS (AF2) |
| 60 | PD13 | ввод-вывод | TSC_G8_IO2 (AF1), USART8_TX (AF0) |
| 61 | PD14 | ввод-вывод | TSC_G8_IO3 (AF1), USART8_RX (AF0) |
| 62 | PD15 | ввод-вывод | CRS_SYNC (AF0), TSC_G8_IO4 (AF1), USART7_CK (AF2), USART7_DE, USART7_RTS (AF2) |
| 63 | PC6 | ввод-вывод | TIM3_CH1 (AF0), USART7_TX (AF1) |
| 64 | PC7 | ввод-вывод | TIM3_CH2 (AF0), USART7_RX (AF1) |
| 65 | PC8 | ввод-вывод | TIM3_CH3 (AF0), USART8_TX (AF1) |
| 66 | PC9 | ввод-вывод | DAC_EXTI9, TIM3_CH4 (AF0), USART8_RX (AF1) |
| 67 | PA8 | ввод-вывод | CRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1) |
| 68 | PA9 | ввод-вывод | DAC_EXTI9, I2C1_SCL (AF4), RCC_MCO (AF5), TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1) |
| 69 | PA10 | ввод-вывод | I2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1) |
| 70 | PA11 | ввод-вывод | CAN_RX (AF4), COMP1_OUT (AF7), I2C2_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1) |
| 71 | PA12 | ввод-вывод | CAN_TX (AF4), COMP2_OUT (AF7), I2C2_SDA (AF5), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1) |
| 72 | PA13 | ввод-вывод | IR_OUT (AF1), SYS_SWDIO (AF0) |
| 73 | PF6 | ввод-вывод | — |
| 74 | VSS | питание | — |
| 75 | VDDIO2 | питание | — |
| 76 | PA14 | ввод-вывод | SYS_SWCLK (AF0), USART2_TX (AF1) |
| 77 | PA15 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4) |
| 78 | PC10 | ввод-вывод | USART3_TX (AF1), USART4_TX (AF0) |
| 79 | PC11 | ввод-вывод | USART3_RX (AF1), USART4_RX (AF0) |
| 80 | PC12 | ввод-вывод | USART3_CK (AF1), USART4_CK (AF0), USART5_TX (AF2) |
| 81 | PD0 | ввод-вывод | CAN_RX (AF0), I2S2_WS (AF1), SPI2_NSS (AF1) |
| 82 | PD1 | ввод-вывод | CAN_TX (AF0), I2S2_CK (AF1), SPI2_SCK (AF1) |
| 83 | PD2 | ввод-вывод | TIM3_ETR (AF0), USART3_DE (AF1), USART3_RTS (AF1), USART5_RX (AF2) |
| 84 | PD3 | ввод-вывод | I2S2_MCK (AF1), SPI2_MISO (AF1), USART2_CTS (AF0) |
| 85 | PD4 | ввод-вывод | I2S2_SD (AF1), SPI2_MOSI (AF1), USART2_DE (AF0), USART2_RTS (AF0) |
| 86 | PD5 | ввод-вывод | USART2_TX (AF0) |
| 87 | PD6 | ввод-вывод | USART2_RX (AF0) |
| 88 | PD7 | ввод-вывод | USART2_CK (AF0) |
| 89 | PB3 | ввод-вывод | I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3), USART5_TX (AF4) |
| 90 | PB4 | ввод-вывод | I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3), USART5_RX (AF4) |
| 91 | PB5 | ввод-вывод | I2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1), USART5_CK (AF4), USART5_DE (AF4), USART5_RTS (AF4) |
| 92 | PB6 | ввод-вывод | I2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0) |
| 93 | PB7 | ввод-вывод | I2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4) |
| 94 | PF11BOOT0 | ввод-вывод | — |
| 95 | PB8 | ввод-вывод | CAN_RX (AF4), CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3) |
| 96 | PB9 | ввод-вывод | CAN_TX (AF4), DAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2) |
| 97 | PE0 | ввод-вывод | TIM16_CH1 (AF0) |
| 98 | PE1 | ввод-вывод | TIM17_CH1 (AF0) |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VDD | 28, 50, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 21 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | 75 | питание отдельной группы линий ввода-вывода |
| VSS | 27, 49, 74, 99 | общий провод (земля) |
| VSSA | 20 | общий провод аналоговой части |
| NRST | 14 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX эта группа называется STM32F091V(B-C)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F091VB | STM32F091VBTx | 128 КБ | 32 КБ |
| STM32F091VC | STM32F091VCTx | 256 КБ | 32 КБ |
Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0. Отладочные платы ST на этом микроконтроллере: STM32091C-EVAL.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F071V8, STM32F071VB | STM32F0x1 | 99 из 100 | 94: PF11 → BOOT0 |
| STM32F072V8, STM32F072VB | STM32F0x2 | 99 из 100 | 94: PF11 → BOOT0 |
| STM32F098VC | STM32F0x8 | 99 из 100 | 37: PB2 → NPOR |
| STM32F078VB | STM32F0x8 | 98 из 100 | 37: PB2 → NPOR; 94: PF11 → BOOT0 |
| STM32F302V(D-E)Tx | STM32F302 | 96 из 100 | 21: VDDA → VREF+; 22: PF3 → VDDA; 75: VDDIO2 → VDD; 94: PF11 → BOOT0 |
| STM32F303V(D-E)Tx | STM32F303 | 96 из 100 | 21: VDDA → VREF+; 22: PF3 → VDDA; 75: VDDIO2 → VDD; 94: PF11 → BOOT0 |
| STM32F398VETx | STM32F3x8 | 95 из 100 | 21: VDDA → VREF+; 22: PF3 → VDDA; 37: PB2 → NPOR; 75: VDDIO2 → VDD; 94: PF11 → BOOT0 |
| STM32F302V(B-C)Tx | STM32F302 | 94 из 100 | 20: VSSA → VSSA/VREF-; 21: VDDA → VREF+; 22: PF3 → VDDA; 27: VSS → PF4; 75: VDDIO2 → VDD; 94: PF11 → BOOT0 |
| STM32F303V(B-C)Tx | STM32F303 | 94 из 100 | 20: VSSA → VSSA/VREF-; 21: VDDA → VREF+; 22: PF3 → VDDA; 27: VSS → PF4; 75: VDDIO2 → VDD; 94: PF11 → BOOT0 |
| STM32F358VCTx | STM32F3x8 | 93 из 100 | 20: VSSA → VSSA/VREF-; 21: VDDA → VREF+; 22: PF3 → VDDA; 27: VSS → PF4; 37: PB2 → NPOR; 75: VDDIO2 → VDD; 94: PF11 → BOOT0 |
| STM32F373V(8-B-C)Tx | STM32F373 | 90 из 100 | 20: VSSA → VSSA/VREF-; 22: PF3 → VREF+; 27: VSS → PF4; 48: PB11 → VREFSD-; 49: VSS → VSSSD; 50: VDD → VDDSD12; 51: PB12 → VDDSD3; 52: PB13 → VREFSD+; 75: VDDIO2 → VDD; 94: PF11 → BOOT0 |
Частые вопросы
На каких выводах USART1 у STM32F091VB?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF1) или PB6 (вывод 92, AF0), USART1_RX — на PA10 (вывод 69, AF1) или PB7 (вывод 93, AF0).
Где у STM32F091VB выводы SWD для программатора?
SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F091VB?
I2C1_SCL — PF1-OSC_OUT (вывод 13, AF1) или PA9 (вывод 68, AF4) или PB6 (вывод 92, AF1) или PB8 (вывод 95, AF1), I2C1_SDA — PF0-OSC_IN (вывод 12, AF1) или PA10 (вывод 69, AF4) или PB7 (вывод 93, AF1) или PB9 (вывод 96, AF1).
Сколько выводов ввода-вывода у STM32F091VB в корпусе LQFP100?
88 из 100. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F091VB и STM32F091VC?
Объёмом памяти: STM32F091VB — 128 КБ флеш-памяти и 32 КБ ОЗУ, STM32F091VC — 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F091VB?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F0Cortex-M0, до 48 МГц: F030/F070, F031–F091, F042/F072, F0x8 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
