STM32F373V8, STM32F373VB и STM32F373VC в корпусе LQFP100: распиновка
STM32F373V8, STM32F373VB и STM32F373VC — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 64, 128 и 256 КБ флеш-памяти и 16, 24 и 32 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 84 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 72 МГц
- Флеш-память
- 64, 128 и 256 КБ
- ОЗУ
- 16, 24 и 32 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 84
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

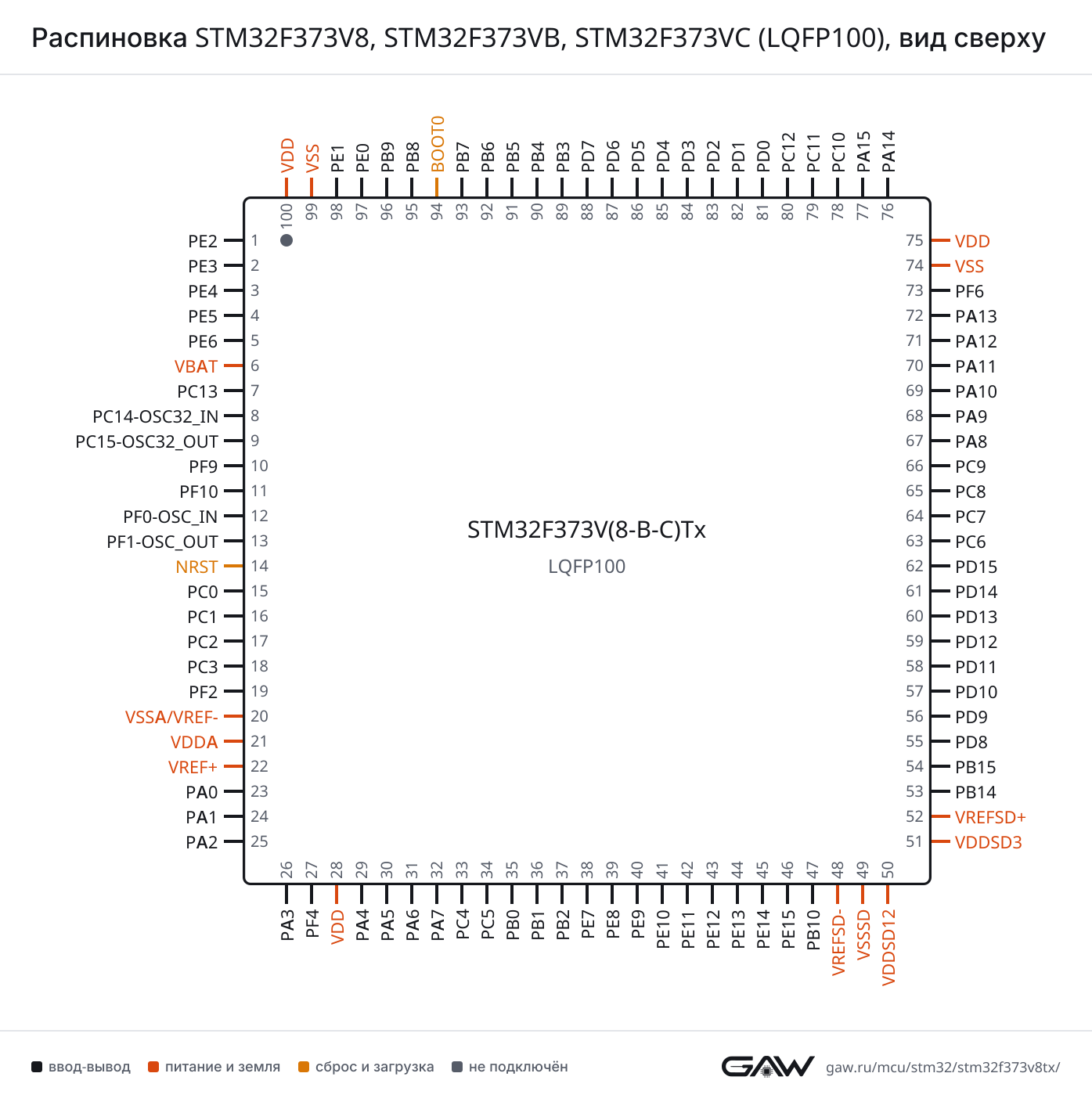

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7) |
| CTS | PA11 (70, AF7) | |
| DE | PA12 (71, AF7) | |
| RTS | PA12 (71, AF7) | |
| RX | PC5 (34, AF7), PA10 (69, AF7), PB7 (93, AF7), PE1 (98, AF7) | |
| TX | PC4 (33, AF7), PA9 (68, AF7), PB6 (92, AF7), PE0 (97, AF7) | |
| USART2 | CK | PA4 (29, AF7), PD7 (88, AF7), PB5 (91, AF7) |
| CTS | PA0 (23, AF7), PD3 (84, AF7) | |
| DE | PA1 (24, AF7), PD4 (85, AF7) | |
| RTS | PA1 (24, AF7), PD4 (85, AF7) | |
| RX | PA3 (26, AF7), PD6 (87, AF7), PB4 (90, AF7) | |
| TX | PA2 (25, AF7), PD5 (86, AF7), PB3 (89, AF7) | |
| USART3 | CK | PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PD11 (58, AF7), PA13 (72, AF7) | |
| DE | PB14 (53, AF7), PD12 (59, AF7), PF6 (73, AF7) | |
| RTS | PB14 (53, AF7), PD12 (59, AF7), PF6 (73, AF7) | |
| RX | PE15 (46, AF7), PD9 (56, AF7), PC11 (79, AF7), PB9 (96, AF7) | |
| TX | PB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7), PB8 (95, AF7) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF5), PC8 (65, AF5), PA13 (72, AF6), PB4 (90, AF5) |
| MOSI | PA7 (32, AF5), PB0 (35, AF5), PC9 (66, AF5), PF6 (73, AF5), PB5 (91, AF5) | |
| NSS | PA4 (29, AF5), PC6 (63, AF5), PA11 (70, AF6), PA15 (77, AF5) | |
| SCK | PA5 (30, AF5), PC7 (64, AF5), PA12 (71, AF6), PB3 (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5), PA9 (68, AF5), PD3 (84, AF5) |
| MOSI | PC3 (18, AF5), PB15 (54, AF5), PA10 (69, AF5), PD4 (85, AF5) | |
| NSS | PA11 (70, AF5), PD6 (87, AF5), PB9 (96, AF5) | |
| SCK | PB10 (47, AF5), PD8 (55, AF5), PA8 (67, AF5), PD7 (88, AF5), PB8 (95, AF5) | |
| SPI3 | MISO | PA2 (25, AF6), PC11 (79, AF6), PB4 (90, AF6) |
| MOSI | PA3 (26, AF6), PC12 (80, AF6), PB5 (91, AF6) | |
| NSS | PA4 (29, AF6), PA15 (77, AF6) | |
| SCK | PA1 (24, AF6), PC10 (78, AF6), PB3 (89, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PA5 (30, AF5), PC7 (64, AF5), PA12 (71, AF6), PB3 (89, AF5) |
| MCK | PA6 (31, AF5), PC8 (65, AF5), PA13 (72, AF6), PB4 (90, AF5) | |
| SD | PA7 (32, AF5), PB0 (35, AF5), PC9 (66, AF5), PF6 (73, AF5), PB5 (91, AF5) | |
| WS | PA4 (29, AF5), PC6 (63, AF5), PA11 (70, AF6), PA15 (77, AF5) | |
| I2S2 | CK | PB10 (47, AF5), PD8 (55, AF5), PA8 (67, AF5), PD7 (88, AF5), PB8 (95, AF5) |
| MCK | PC2 (17, AF5), PB14 (53, AF5), PA9 (68, AF5), PD3 (84, AF5) | |
| SD | PC3 (18, AF5), PB15 (54, AF5), PA10 (69, AF5), PD4 (85, AF5) | |
| WS | PA11 (70, AF5), PD6 (87, AF5), PB9 (96, AF5) | |
| I2S3 | CK | PA1 (24, AF6), PC10 (78, AF6), PB3 (89, AF6) |
| MCK | PA2 (25, AF6), PC11 (79, AF6), PB4 (90, AF6) | |
| SD | PA3 (26, AF6), PC12 (80, AF6), PB5 (91, AF6) | |
| WS | PA4 (29, AF6), PA15 (77, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA15 (77, AF4), PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PA14 (76, AF4), PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PF1-OSC_OUT (13, AF4), PA9 (68, AF4), PF6 (73, AF4) |
| SDA | PF0-OSC_IN (12, AF4), PA10 (69, AF4) | |
| SMBA | PF2 (19, AF4), PA8 (67, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PA11 (70, AF9), PD0 (81, AF7), PB8 (95, AF9) |
| TX | PA12 (71, AF9), PD1 (82, AF7), PB9 (96, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (70, AF14) |
| DP | PA12 (71, AF14) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA5 (30, AF7), PB10 (47, AF6), PB8 (95, AF6) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN0 | PA0 (23) | |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (33) | |
| IN15 | PC5 (34) |
SDADC — сигма-дельта АЦП
| Блок | Сигнал | Выводы |
|---|---|---|
| SDADC1 | AIN0M | PE13 (44) |
| AIN0P | PE12 (43) | |
| AIN1P | PE11 (42) | |
| AIN2M | PE11 (42) | |
| AIN2P | PE10 (41) | |
| AIN3P | PE7 (38) | |
| AIN4M | PE7 (38) | |
| AIN4P | PB2 (37) | |
| AIN5P | PB1 (36) | |
| AIN6M | PB1 (36) | |
| AIN6P | PB0 (35) | |
| AIN7P | PE9 (40) | |
| AIN8M | PE9 (40) | |
| AIN8P | PE8 (39) | |
| EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) | |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| SDADC2 | AIN0M | PB10 (47) |
| AIN0P | PE15 (46) | |
| AIN1P | PE14 (45) | |
| AIN2M | PE14 (45) | |
| AIN2P | PE13 (44) | |
| AIN3P | PE12 (43) | |
| AIN4M | PE12 (43) | |
| AIN4P | PE11 (42) | |
| AIN5P | PE7 (38) | |
| AIN6M | PE7 (38) | |
| AIN6P | PB2 (37) | |
| AIN7P | PE9 (40) | |
| AIN8M | PE9 (40) | |
| AIN8P | PE8 (39) | |
| EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) | |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| SDADC3 | AIN0M | PD15 (62) |
| AIN0P | PD14 (61) | |
| AIN1P | PD13 (60) | |
| AIN2M | PD13 (60) | |
| AIN2P | PD12 (59) | |
| AIN3P | PD11 (58) | |
| AIN4M | PD11 (58) | |
| AIN4P | PD10 (57) | |
| AIN5P | PD9 (56) | |
| AIN6M | PD9 (56) | |
| AIN6P | PD8 (55) | |
| AIN7P | PB15 (54) | |
| AIN8M | PB15 (54) | |
| AIN8P | PB14 (53) | |
| EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) | |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PF9 (10), PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (29) | |
| OUT2 | PA5 (30) | |
| DAC2 | EXTI9 | PF9 (10), PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA6 (31) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (23) |
| INP | PA1 (24) | |
| OUT | PA0 (23, AF8), PA6 (31, AF8), PA11 (70, AF8), PB8 (95, AF8) | |
| COMP2 | INM | PA2 (25) |
| INP | PA3 (26) | |
| OUT | PA2 (25, AF8), PA7 (32, AF8), PA12 (71, AF8), PB9 (96, AF8) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM2 | CH1 | PA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1) |
| CH2 | PA1 (24, AF1), PB3 (89, AF1) | |
| CH3 | PA2 (25, AF1), PB10 (47, AF1), PA9 (68, AF10) | |
| CH4 | PA3 (26, AF1), PA10 (69, AF10) | |
| ETR | PA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1) | |
| TIM3 | CH1 | PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2) |
| CH2 | PA4 (29, AF2), PA7 (32, AF2), PB0 (35, AF10), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PB0 (35, AF2), PC8 (65, AF2), PB6 (92, AF10) | |
| CH4 | PB1 (36, AF2), PC9 (66, AF2), PB7 (93, AF10) | |
| ETR | PD2 (83, AF2), PB3 (89, AF10) | |
| TIM4 | CH1 | PD12 (59, AF2), PA11 (70, AF10), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PA12 (71, AF10), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PA13 (72, AF10), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PF6 (73, AF2), PB9 (96, AF2) | |
| ETR | PA8 (67, AF10), PB3 (89, AF2), PE0 (97, AF2) | |
| TIM5 | CH1 | PC0 (15, AF2), PA0 (23, AF2), PA8 (67, AF2) |
| CH2 | PC1 (16, AF2), PA1 (24, AF2), PA11 (70, AF2) | |
| CH3 | PC2 (17, AF2), PA2 (25, AF2), PA12 (71, AF2) | |
| CH4 | PC3 (18, AF2), PA3 (26, AF2), PA13 (72, AF2) | |
| ETR | PC0 (15, AF2), PA0 (23, AF2), PA8 (67, AF2) | |
| TIM12 | CH1 | PA4 (29, AF10), PB14 (53, AF9), PA14 (76, AF10) |
| CH2 | PA5 (30, AF10), PB15 (54, AF9), PA15 (77, AF10) | |
| TIM13 | CH1 | PA6 (31, AF9), PC4 (33, AF2), PA9 (68, AF2), PB3 (89, AF9) |
| TIM14 | CH1 | PF9 (10, AF2), PA5 (30, AF9), PA7 (32, AF9), PA10 (69, AF9) |
| TIM15 | BKIN | PA9 (68, AF9) |
| CH1 | PA2 (25, AF9), PB14 (53, AF1), PB6 (92, AF9) | |
| CH1N | PA1 (24, AF9), PB15 (54, AF2), PB4 (90, AF9) | |
| CH2 | PA3 (26, AF9), PB15 (54, AF1), PB7 (93, AF9) | |
| TIM16 | BKIN | PB5 (91, AF1) |
| CH1 | PA6 (31, AF1), PA12 (71, AF1), PB4 (90, AF1), PB8 (95, AF1) | |
| CH1N | PA13 (72, AF1), PB6 (92, AF1) | |
| TIM17 | BKIN | PA10 (69, AF1), PB4 (90, AF10) |
| CH1 | PA7 (32, AF1), PB5 (91, AF10), PB9 (96, AF1) | |
| CH1N | PB7 (93, AF1) | |
| TIM19 | CH1 | PA0 (23, AF11), PC10 (78, AF2), PB6 (92, AF11) |
| CH2 | PA1 (24, AF11), PC11 (79, AF2), PB7 (93, AF11) | |
| CH3 | PA2 (25, AF11), PC12 (80, AF2), PB8 (95, AF11) | |
| CH4 | PA3 (26, AF11), PD0 (81, AF2), PB9 (96, AF11) | |
| ETR | PD1 (82, AF2), PB5 (91, AF11) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (7) |
| OUT_CALIB | PC13 (7) | |
| REFIN | PA1 (24, AF0), PB15 (54, AF0) | |
| TS | PC13 (7) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (23, AF3) |
| G1_IO2 | PA1 (24, AF3) | |
| G1_IO3 | PA2 (25, AF3) | |
| G1_IO4 | PA3 (26, AF3) | |
| G2_IO1 | PA4 (29, AF3) | |
| G2_IO2 | PA5 (30, AF3) | |
| G2_IO3 | PA6 (31, AF3) | |
| G2_IO4 | PA7 (32, AF3) | |
| G3_IO1 | PC4 (33, AF3) | |
| G3_IO2 | PC5 (34, AF3) | |
| G3_IO3 | PB0 (35, AF3) | |
| G3_IO4 | PB1 (36, AF3) | |
| G4_IO1 | PA9 (68, AF3) | |
| G4_IO2 | PA10 (69, AF3) | |
| G4_IO3 | PA13 (72, AF3) | |
| G4_IO4 | PA14 (76, AF3) | |
| G5_IO1 | PB3 (89, AF3) | |
| G5_IO2 | PB4 (90, AF3) | |
| G5_IO3 | PB6 (92, AF3) | |
| G5_IO4 | PB7 (93, AF3) | |
| G6_IO1 | PB14 (53, AF3) | |
| G6_IO2 | PB15 (54, AF3) | |
| G6_IO3 | PD8 (55, AF3) | |
| G6_IO4 | PD9 (56, AF3) | |
| G7_IO1 | PE2 (1, AF3) | |
| G7_IO2 | PE3 (2, AF3) | |
| G7_IO3 | PE4 (3, AF3) | |
| G7_IO4 | PE5 (4, AF3) | |
| G8_IO1 | PD12 (59, AF3) | |
| G8_IO2 | PD13 (60, AF3) | |
| G8_IO3 | PD14 (61, AF3) | |
| G8_IO4 | PD15 (62, AF3) | |
| SYNC | PB10 (47, AF3), PA15 (77, AF3), PB8 (95, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (76, AF0) |
| JTDI | PA15 (77, AF0) | |
| JTDO-TRACESWO | PB3 (89, AF0) | |
| JTMS-SWDIO | PA13 (72, AF0) | |
| NJTRST | PB4 (90, AF0) | |
| TRACECK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0) | |
| TRACED1 | PE4 (3, AF0) | |
| TRACED2 | PE5 (4, AF0) | |
| TRACED3 | PE6 (5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (67, AF0) |
| OSC_IN | PF0-OSC_IN (12) | |
| OSC_OUT | PF1-OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (7) |
| RTC_TAMP2 | PA0 (23) | |
| RTC_TAMP3 | PE6 (5) | |
| SYS_WKUP1 | PA0 (23) | |
| SYS_WKUP2 | PC13 (7) | |
| SYS_WKUP3 | PE6 (5) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), TIM18 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | SYS_TRACECK (AF0), TSC_G7_IO1 (AF3) |
| 2 | PE3 | ввод-вывод | SYS_TRACED0 (AF0), TSC_G7_IO2 (AF3) |
| 3 | PE4 | ввод-вывод | SYS_TRACED1 (AF0), TSC_G7_IO3 (AF3) |
| 4 | PE5 | ввод-вывод | SYS_TRACED2 (AF0), TSC_G7_IO4 (AF3) |
| 5 | PE6 | ввод-вывод | RTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3 |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15 |
| 10 | PF9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, TIM14_CH1 (AF2) |
| 11 | PF10 | ввод-вывод | — |
| 12 | PF0-OSC_IN | ввод-вывод | I2C2_SDA (AF4), RCC_OSC_IN |
| 13 | PF1-OSC_OUT | ввод-вывод | I2C2_SCL (AF4), RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN10, TIM5_CH1 (AF2), TIM5_ETR (AF2) |
| 16 | PC1 | ввод-вывод | ADC1_IN11, TIM5_CH2 (AF2) |
| 17 | PC2 | ввод-вывод | ADC1_IN12, I2S2_MCK (AF5), SPI2_MISO (AF5), TIM5_CH3 (AF2) |
| 18 | PC3 | ввод-вывод | ADC1_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), TIM5_CH4 (AF2) |
| 19 | PF2 | ввод-вывод | I2C2_SMBA (AF4) |
| 20 | VSSA/VREF- | питание | — |
| 21 | VDDA | питание | — |
| 22 | VREF+ | питание | — |
| 23 | PA0 | ввод-вывод | ADC1_IN0, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM19_CH1 (AF11), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM5_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF7) |
| 24 | PA1 | ввод-вывод | ADC1_IN1, COMP1_INP, I2S3_CK (AF6), RTC_REFIN (AF0), SPI3_SCK (AF6), TIM15_CH1N (AF9), TIM19_CH2 (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7) |
| 25 | PA2 | ввод-вывод | ADC1_IN2, COMP2_INM, COMP2_OUT (AF8), I2S3_MCK (AF6), SPI3_MISO (AF6), TIM15_CH1 (AF9), TIM19_CH3 (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF7) |
| 26 | PA3 | ввод-вывод | ADC1_IN3, COMP2_INP, I2S3_SD (AF6), SPI3_MOSI (AF6), TIM15_CH2 (AF9), TIM19_CH4 (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF7) |
| 27 | PF4 | ввод-вывод | — |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC1_IN4, DAC1_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM12_CH1 (AF10), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7) |
| 30 | PA5 | ввод-вывод | ADC1_IN5, CEC (AF7), DAC1_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM12_CH2 (AF10), TIM14_CH1 (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3) |
| 31 | PA6 | ввод-вывод | ADC1_IN6, COMP1_OUT (AF8), DAC2_OUT1, I2S1_MCK (AF5), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM16_CH1 (AF1), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3) |
| 32 | PA7 | ввод-вывод | ADC1_IN7, COMP2_OUT (AF8), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM17_CH1 (AF1), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3) |
| 33 | PC4 | ввод-вывод | ADC1_IN14, TIM13_CH1 (AF2), TSC_G3_IO1 (AF3), USART1_TX (AF7) |
| 34 | PC5 | ввод-вывод | ADC1_IN15, TSC_G3_IO2 (AF3), USART1_RX (AF7) |
| 35 | PB0 | ввод-вывод | ADC1_IN8, I2S1_SD (AF5), SDADC1_AIN6P, SPI1_MOSI (AF5), TIM3_CH2 (AF10), TIM3_CH3 (AF2), TSC_G3_IO3 (AF3) |
| 36 | PB1 | ввод-вывод | ADC1_IN9, SDADC1_AIN5P, SDADC1_AIN6M, TIM3_CH4 (AF2), TSC_G3_IO4 (AF3) |
| 37 | PB2 | ввод-вывод | SDADC1_AIN4P, SDADC2_AIN6P |
| 38 | PE7 | ввод-вывод | SDADC1_AIN3P, SDADC1_AIN4M, SDADC2_AIN5P, SDADC2_AIN6M |
| 39 | PE8 | ввод-вывод | SDADC1_AIN8P, SDADC2_AIN8P |
| 40 | PE9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, SDADC1_AIN7P, SDADC1_AIN8M, SDADC2_AIN7P, SDADC2_AIN8M |
| 41 | PE10 | ввод-вывод | SDADC1_AIN2P |
| 42 | PE11 | ввод-вывод | ADC1_EXTI11, SDADC1_AIN1P, SDADC1_AIN2M, SDADC1_EXTI11, SDADC2_AIN4P, SDADC2_EXTI11, SDADC3_EXTI11 |
| 43 | PE12 | ввод-вывод | SDADC1_AIN0P, SDADC2_AIN3P, SDADC2_AIN4M |
| 44 | PE13 | ввод-вывод | SDADC1_AIN0M, SDADC2_AIN2P |
| 45 | PE14 | ввод-вывод | SDADC2_AIN1P, SDADC2_AIN2M |
| 46 | PE15 | ввод-вывод | ADC1_EXTI15, SDADC1_EXTI15, SDADC2_AIN0P, SDADC2_EXTI15, SDADC3_EXTI15, USART3_RX (AF7) |
| 47 | PB10 | ввод-вывод | CEC (AF6), I2S2_CK (AF5), SDADC2_AIN0M, SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7) |
| 48 | VREFSD- | питание | — |
| 49 | VSSSD | питание | — |
| 50 | VDDSD12 | питание | — |
| 51 | VDDSD3 | питание | — |
| 52 | VREFSD+ | питание | — |
| 53 | PB14 | ввод-вывод | I2S2_MCK (AF5), SDADC3_AIN8P, SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM15_CH1 (AF1), TSC_G6_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN7P, SDADC3_AIN8M, SDADC3_EXTI15, SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TSC_G6_IO2 (AF3) |
| 55 | PD8 | ввод-вывод | I2S2_CK (AF5), SDADC3_AIN6P, SPI2_SCK (AF5), TSC_G6_IO3 (AF3), USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, SDADC3_AIN5P, SDADC3_AIN6M, TSC_G6_IO4 (AF3), USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | SDADC3_AIN4P, USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_AIN3P, SDADC3_AIN4M, SDADC3_EXTI11, USART3_CTS (AF7) |
| 59 | PD12 | ввод-вывод | SDADC3_AIN2P, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | SDADC3_AIN1P, SDADC3_AIN2M, TIM4_CH2 (AF2), TSC_G8_IO2 (AF3) |
| 61 | PD14 | ввод-вывод | SDADC3_AIN0P, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN0M, SDADC3_EXTI15, TIM4_CH4 (AF2), TSC_G8_IO4 (AF3) |
| 63 | PC6 | ввод-вывод | I2S1_WS (AF5), SPI1_NSS (AF5), TIM3_CH1 (AF2) |
| 64 | PC7 | ввод-вывод | I2S1_CK (AF5), SPI1_SCK (AF5), TIM3_CH2 (AF2) |
| 65 | PC8 | ввод-вывод | I2S1_MCK (AF5), SPI1_MISO (AF5), TIM3_CH3 (AF2) |
| 66 | PC9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM3_CH4 (AF2) |
| 67 | PA8 | ввод-вывод | I2C2_SMBA (AF4), I2S2_CK (AF5), RCC_MCO (AF0), SPI2_SCK (AF5), TIM4_ETR (AF10), TIM5_CH1 (AF2), TIM5_ETR (AF2), USART1_CK (AF7) |
| 68 | PA9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, I2C2_SCL (AF4), I2S2_MCK (AF5), SPI2_MISO (AF5), TIM13_CH1 (AF2), TIM15_BKIN (AF9), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7) |
| 69 | PA10 | ввод-вывод | I2C2_SDA (AF4), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM14_CH1 (AF9), TIM17_BKIN (AF1), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S1_WS (AF6), I2S2_WS (AF5), SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI1_NSS (AF6), SPI2_NSS (AF5), TIM4_CH1 (AF10), TIM5_CH2 (AF2), USART1_CTS (AF7), USB_DM (AF14) |
| 71 | PA12 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), I2S1_CK (AF6), SPI1_SCK (AF6), TIM16_CH1 (AF1), TIM4_CH2 (AF10), TIM5_CH3 (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF14) |
| 72 | PA13 | ввод-вывод | I2S1_MCK (AF6), IR_OUT (AF5), SPI1_MISO (AF6), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TIM5_CH4 (AF2), TSC_G4_IO3 (AF3), USART3_CTS (AF7) |
| 73 | PF6 | ввод-вывод | I2C2_SCL (AF4), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 | ввод-вывод | I2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM12_CH1 (AF10), TSC_G4_IO4 (AF3) |
| 77 | PA15 | ввод-вывод | ADC1_EXTI15, I2C1_SCL (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM12_CH2 (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3) |
| 78 | PC10 | ввод-вывод | I2S3_CK (AF6), SPI3_SCK (AF6), TIM19_CH1 (AF2), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, I2S3_MCK (AF6), SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI3_MISO (AF6), TIM19_CH2 (AF2), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | I2S3_SD (AF6), SPI3_MOSI (AF6), TIM19_CH3 (AF2), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | CAN_RX (AF7), TIM19_CH4 (AF2) |
| 82 | PD1 | ввод-вывод | CAN_TX (AF7), TIM19_ETR (AF2) |
| 83 | PD2 | ввод-вывод | TIM3_ETR (AF2) |
| 84 | PD3 | ввод-вывод | I2S2_MCK (AF5), SPI2_MISO (AF5), USART2_CTS (AF7) |
| 85 | PD4 | ввод-вывод | I2S2_SD (AF5), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | I2S2_WS (AF5), SPI2_NSS (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CK (AF7) |
| 89 | PB3 | ввод-вывод | I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM13_CH1 (AF9), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TSC_G5_IO1 (AF3), USART2_TX (AF7) |
| 90 | PB4 | ввод-вывод | I2S1_MCK (AF5), I2S3_MCK (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM15_CH1N (AF9), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7) |
| 91 | PB5 | ввод-вывод | I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM19_ETR (AF11), TIM3_CH2 (AF2), USART2_CK (AF7) |
| 92 | PB6 | ввод-вывод | I2C1_SCL (AF4), TIM15_CH1 (AF9), TIM16_CH1N (AF1), TIM19_CH1 (AF11), TIM3_CH3 (AF10), TIM4_CH1 (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | I2C1_SDA (AF4), TIM15_CH2 (AF9), TIM17_CH1N (AF1), TIM19_CH2 (AF11), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF7) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | CAN_RX (AF9), CEC (AF6), COMP1_OUT (AF8), I2C1_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM16_CH1 (AF1), TIM19_CH3 (AF11), TIM4_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF7) |
| 96 | PB9 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), IR_OUT (AF6), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM19_CH4 (AF11), TIM4_CH4 (AF2), USART3_RX (AF7) |
| 97 | PE0 | ввод-вывод | TIM4_ETR (AF2), USART1_TX (AF7) |
| 98 | PE1 | ввод-вывод | USART1_RX (AF7) |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VDD | 28, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 21 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDSD12 | 50 | — |
| VDDSD3 | 51 | — |
| VREF+ | 22 | верхнее опорное напряжение АЦП и ЦАП |
| VREFSD- | 48 | — |
| VREFSD+ | 52 | — |
| VSS | 74, 99 | общий провод (земля) |
| VSSA/VREF- | 20 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| VSSSD | 49 | — |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F373V(8-B-C)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F373V8 | STM32F373V8Tx | 64 КБ | 16 КБ |
| STM32F373VB | STM32F373VBTx | 128 КБ | 24 КБ |
| STM32F373VC | STM32F373VCTx | 256 КБ | 32 КБ |
Линейка STM32F373, семейство STM32F3, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: STM32373C-EVAL.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F378VC | STM32F3x8 | 99 из 100 | 37: PB2 → NPORтолько у этого: USB |
| STM32F302VB, STM32F302VC | STM32F302 | 93 из 100 | 21: VDDA → VREF+; 22: VREF+ → VDDA; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13только у этого: DAC1, DAC2, HDMI_CEC, I2S1, SDADC1, SDADC2, SDADC3, TIM12, TIM13, TIM14, TIM18, TIM19, TIM5, TIM7; только у него: ADC2, COMP4, COMP6, DAC, OPAMP1, OPAMP2, TIM1, UART4, UART5; ОЗУ 32 и 40 КБ |
| STM32F303VB, STM32F303VC | STM32F303 | 93 из 100 | 21: VDDA → VREF+; 22: VREF+ → VDDA; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13только у этого: DAC1, DAC2, HDMI_CEC, I2S1, SDADC1, SDADC2, SDADC3, TIM12, TIM13, TIM14, TIM18, TIM19, TIM5; только у него: ADC2, ADC3, ADC4, COMP3, COMP4, COMP5, COMP6, COMP7, DAC, OPAMP1, OPAMP2, OPAMP3, OPAMP4, TIM1, TIM8, UART4, UART5; ОЗУ 32 и 40 КБ |
| STM32F358VC | STM32F3x8 | 92 из 100 | 21: VDDA → VREF+; 22: VREF+ → VDDA; 37: PB2 → NPOR; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13только у этого: DAC1, DAC2, HDMI_CEC, I2S1, SDADC1, SDADC2, SDADC3, TIM12, TIM13, TIM14, TIM18, TIM19, TIM5, USB; только у него: ADC2, ADC3, ADC4, COMP3, COMP4, COMP5, COMP6, COMP7, DAC, OPAMP1, OPAMP2, OPAMP3, OPAMP4, TIM1, TIM8, UART4, UART5; ОЗУ 32 и 40 КБ |
| STM32F071V8, STM32F071VB | STM32F0x1 | 91 из 100 | 20: VSSA/VREF- → VSSA; 22: VREF+ → PF3; 27: PF4 → VSS; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13; 75: VDD → VDDIO2только у этого: ADC1, CAN, DAC1, DAC2, I2S3, SDADC1, SDADC2, SDADC3, SPI3, TIM12, TIM13, TIM18, TIM19, TIM4, TIM5, USB; только у него: ADC, DAC, TIM1, USART4; частота до 72 и 48 МГц; флеш-память до 256 и 128 КБ; ОЗУ 32 и 16 КБ |
| STM32F072V8, STM32F072VB | STM32F0x2 | 91 из 100 | 20: VSSA/VREF- → VSSA; 22: VREF+ → PF3; 27: PF4 → VSS; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13; 75: VDD → VDDIO2только у этого: ADC1, DAC1, DAC2, I2S3, SDADC1, SDADC2, SDADC3, SPI3, TIM12, TIM13, TIM18, TIM19, TIM4, TIM5; только у него: ADC, DAC, TIM1, USART4; частота до 72 и 48 МГц; флеш-память до 256 и 128 КБ; ОЗУ 32 и 16 КБ |
| STM32F302VD, STM32F302VE | STM32F302 | 91 из 100 | 20: VSSA/VREF- → VSSA; 21: VDDA → VREF+; 22: VREF+ → VDDA; 27: PF4 → VSS; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13только у этого: DAC2, HDMI_CEC, I2S1, SDADC1, SDADC2, SDADC3, TIM12, TIM13, TIM14, TIM18, TIM19, TIM5, TIM7; только у него: ADC2, COMP4, COMP6, FMC, I2C3, OPAMP1, OPAMP2, SPI4, TIM1, UART4, UART5; флеш-память до 256 и 512 КБ; ОЗУ 32 и 64 КБ |
| STM32F303VD, STM32F303VE | STM32F303 | 91 из 100 | 20: VSSA/VREF- → VSSA; 21: VDDA → VREF+; 22: VREF+ → VDDA; 27: PF4 → VSS; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13только у этого: DAC2, HDMI_CEC, I2S1, SDADC1, SDADC2, SDADC3, TIM12, TIM13, TIM14, TIM18, TIM19, TIM5; только у него: ADC2, ADC3, ADC4, COMP3, COMP4, COMP5, COMP6, COMP7, FMC, I2C3, OPAMP1, OPAMP2, OPAMP3, OPAMP4, SPI4, TIM1, TIM20, TIM8, UART4, UART5; флеш-память до 256 и 512 КБ; ОЗУ 32 и 64 КБ |
| STM32F078VB | STM32F0x8 | 90 из 100 | 20: VSSA/VREF- → VSSA; 22: VREF+ → PF3; 27: PF4 → VSS; 37: PB2 → NPOR; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13; 75: VDD → VDDIO2только у этого: ADC1, CAN, DAC1, DAC2, I2S3, SDADC1, SDADC2, SDADC3, SPI3, TIM12, TIM13, TIM18, TIM19, TIM4, TIM5; только у него: ADC, DAC, TIM1, USART4; частота до 72 и 48 МГц; флеш-память до 256 и 128 КБ; ОЗУ 32 и 16 КБ |
| STM32F091VB, STM32F091VC | STM32F0x1 | 90 из 100 | 20: VSSA/VREF- → VSSA; 22: VREF+ → PF3; 27: PF4 → VSS; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13; 75: VDD → VDDIO2; 94: BOOT0 → PF11только у этого: ADC1, DAC1, DAC2, I2S3, SDADC1, SDADC2, SDADC3, SPI3, TIM12, TIM13, TIM18, TIM19, TIM4, TIM5, USB; только у него: ADC, DAC, TIM1, USART4, USART5, USART6, USART7, USART8; частота до 72 и 48 МГц |
| STM32F398VE | STM32F3x8 | 90 из 100 | 20: VSSA/VREF- → VSSA; 21: VDDA → VREF+; 22: VREF+ → VDDA; 27: PF4 → VSS; 37: PB2 → NPOR; 48: VREFSD- → PB11; 49: VSSSD → VSS; 50: VDDSD12 → VDD; 51: VDDSD3 → PB12; 52: VREFSD+ → PB13только у этого: DAC2, HDMI_CEC, I2S1, SDADC1, SDADC2, SDADC3, TIM12, TIM13, TIM14, TIM18, TIM19, TIM5, USB; только у него: ADC2, ADC3, ADC4, COMP3, COMP4, COMP5, COMP6, COMP7, FMC, I2C3, OPAMP1, OPAMP2, OPAMP3, OPAMP4, SPI4, TIM1, TIM20, TIM8, UART4, UART5; флеш-память до 256 и 512 КБ; ОЗУ 32 и 64 КБ |
Частые вопросы
На каких выводах USART1 у STM32F373V8?
В корпусе LQFP100 сигнал USART1_TX выведен на PC4 (вывод 33, AF7) или PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7) или PE0 (вывод 97, AF7), USART1_RX — на PC5 (вывод 34, AF7) или PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7) или PE1 (вывод 98, AF7).
Где у STM32F373V8 выводы SWD для программатора?
SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F373V8?
I2C1_SCL — PA15 (вывод 77, AF4) или PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PA14 (вывод 76, AF4) или PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32F373V8 в корпусе LQFP100?
84 из 100. Ещё 14 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F373V8, STM32F373VB и STM32F373VC?
Объёмом памяти: STM32F373V8 — 64 КБ флеш-памяти и 16 КБ ОЗУ, STM32F373VB — 128 КБ флеш-памяти и 24 КБ ОЗУ, STM32F373VC — 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F373V8?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F3Cortex-M4 с FPU, до 72 МГц: F301–F303, F334, F373 и версии F3x8 на 1,8 В — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
