STM32F398VE в корпусе LQFP100: распиновка

STM32F398VE — микроконтроллер STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 85 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
512 КБ
ОЗУ
64 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
85
Напряжение питания
1,65…1,95 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F398VE в корпусе LQFP100, вид сверхуSTM32F398VELQFP100, вид сверхуPE2 — вывод 1: ADC3_EXTI2, ADC4_EXTI2, FMC_A23, SPI4_SCK, SYS_TRACECK, TIM20_CH1, TIM3_CH1, TSC_G7_IO11PE2PE3 — вывод 2: FMC_A19, SPI4_NSS, SYS_TRACED0, TIM20_CH2, TIM3_CH2, TSC_G7_IO22PE3PE4 — вывод 3: FMC_A20, SPI4_NSS, SYS_TRACED1, TIM20_CH1N, TIM3_CH3, TSC_G7_IO33PE4PE5 — вывод 4: FMC_A21, SPI4_MISO, SYS_TRACED2, TIM20_CH2N, TIM3_CH4, TSC_G7_IO44PE5PE6 — вывод 5: FMC_A22, RTC_TAMP3, SPI4_MOSI, SYS_TRACED3, SYS_WKUP3, TIM20_CH3N5PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N7PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF9 — вывод 10: DAC1_EXTI9, FMC_CD, SPI2_SCK, TIM15_CH1, TIM20_BKIN10PF9PF10 — вывод 11: FMC_INTR, SPI2_SCK, TIM15_CH2, TIM20_BKIN211PF10PF0-OSC_IN — вывод 12: I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3N12PF0-OSC_INPF1-OSC_OUT — вывод 13: I2C2_SCL, I2S2_CK, RCC_OSC_OUT, SPI2_SCK13PF1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN6, ADC2_IN6, COMP7_INM, TIM1_CH115PC0PC1 — вывод 16: ADC1_IN7, ADC2_IN7, COMP7_INP, TIM1_CH216PC1PC2 — вывод 17: ADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT, TIM1_CH317PC2PC3 — вывод 18: ADC1_IN9, ADC2_IN9, TIM1_BKIN2, TIM1_CH418PC3PF2 — вывод 19: ADC1_IN10, ADC2_IN10, ADC3_EXTI2, ADC4_EXTI2, FMC_A2, TIM20_CH319PF2VSSA — вывод 2020VSSAVREF+ — вывод 2121VREF+VDDA — вывод 2222VDDAPA0 — вывод 23: ADC1_IN1, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM8_BKIN, TIM8_ETR, TSC_G1_IO1, USART2_CTS23PA0PA1 — вывод 24: ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS24PA1PA2 — вывод 25: ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT, OPAMP1_VOUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX25PA2PA3 — вывод 26: ADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX26PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT1, I2S3_WS, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS, SPI3_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK29PA4PA5 — вывод 30: ADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO230PA5PA6 — вывод 31: ADC2_IN3, COMP1_OUT, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, TSC_G2_IO331PA6PA7 — вывод 32: ADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, TSC_G2_IO432PA7PC4 — вывод 33: ADC2_IN5, TIM1_ETR, USART1_TX33PC4PC5 — вывод 34: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN, TSC_G3_IO1, USART1_RX34PC5PB0 — вывод 35: ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, TSC_G3_IO235PB0PB1 — вывод 36: ADC3_IN1, COMP4_OUT, OPAMP3_VOUT, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, TSC_G3_IO336PB1NPOR — вывод 3737NPORPE7 — вывод 38: ADC3_IN13, FMC_D4, FMC_DA4, TIM1_ETR38PE7PE8 — вывод 39: ADC3_IN6, ADC4_IN6, COMP4_INM, FMC_D5, FMC_DA5, TIM1_CH1N39PE8PE9 — вывод 40: ADC3_IN2, DAC1_EXTI9, FMC_D6, FMC_DA6, TIM1_CH140PE9PE10 — вывод 41: ADC3_IN14, FMC_D7, FMC_DA7, TIM1_CH2N41PE10PE11 — вывод 42: ADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, FMC_D8, FMC_DA8, SPI4_NSS, TIM1_CH242PE11PE12 — вывод 43: ADC3_IN16, FMC_D9, FMC_DA9, SPI4_SCK, TIM1_CH3N43PE12PE13 — вывод 44: ADC3_IN3, FMC_D10, FMC_DA10, SPI4_MISO, TIM1_CH344PE13PE14 — вывод 45: ADC4_IN1, FMC_D11, FMC_DA11, SPI4_MOSI, TIM1_BKIN2, TIM1_CH445PE14PE15 — вывод 46: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN2, FMC_D12, FMC_DA12, TIM1_BKIN, USART3_RX46PE15PB10 — вывод 47: COMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3, TSC_SYNC, USART3_TX47PB10PB11 — вывод 48: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4, TSC_G6_IO1, USART3_RX48PB11VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: ADC4_IN3, COMP3_INM, I2C2_SMBA, I2S2_WS, OPAMP4_VOUT, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CK51PB12PB13 — вывод 52: ADC3_IN5, COMP5_INP, I2S2_CK, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS52PB13PB14 — вывод 53: ADC4_IN4, COMP3_INP, I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS53PB14PB15 — вывод 54: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N54PB15PD8 — вывод 55: ADC4_IN12, FMC_D13, FMC_DA13, OPAMP4_VINM, OPAMP4_VINM_SEC, USART3_TX55PD8PD9 — вывод 56: ADC4_IN13, DAC1_EXTI9, FMC_D14, FMC_DA14, USART3_RX56PD9PD10 — вывод 57: ADC3_IN7, ADC4_IN7, COMP6_INM, FMC_D15, FMC_DA15, USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, FMC_A16, FMC_CLE, OPAMP4_VINP, OPAMP4_VINP_SEC, USART3_CTS58PD11PD12 — вывод 59: ADC3_IN9, ADC4_IN9, FMC_A17, FMC_ALE, TIM4_CH1, TSC_G8_IO1, USART3_DE, USART3_RTS59PD12PD13 — вывод 60: ADC3_IN10, ADC4_IN10, COMP5_INM, FMC_A18, TIM4_CH2, TSC_G8_IO260PD13PD14 — вывод 61: ADC3_IN11, ADC4_IN11, FMC_D0, FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3, TSC_G8_IO361PD14PD15 — вывод 62: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, COMP3_INM, FMC_D1, FMC_DA1, SPI2_NSS, TIM4_CH4, TSC_G8_IO462PD15PC6 — вывод 63: COMP6_OUT, I2S2_MCK, TIM3_CH1, TIM8_CH163PC6PC7 — вывод 64: COMP5_OUT, I2S3_MCK, TIM3_CH2, TIM8_CH264PC7PC8 — вывод 65: COMP3_OUT, TIM3_CH3, TIM8_CH365PC8PC9 — вывод 66: DAC1_EXTI9, I2C3_SDA, I2S_CKIN, TIM3_CH4, TIM8_BKIN2, TIM8_CH466PC9PA8 — вывод 67: COMP3_OUT, I2C2_SMBA, I2C3_SCL, I2S2_MCK, RCC_MCO, TIM1_CH1, TIM4_ETR, USART1_CK67PA8PA9 — вывод 68: COMP5_OUT, DAC1_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX68PA9PA10 — вывод 69: COMP6_OUT, I2C2_SDA, I2S2_ext_SD, SPI2_MISO, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, TSC_G4_IO2, USART1_RX69PA10PA11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, COMP1_OUT, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS70PA11PA12 — вывод 71: CAN_TX, COMP2_OUT, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS71PA12PA13 — вывод 72: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TSC_G4_IO3, USART3_CTS72PA13PF6 — вывод 73: FMC_NIORD, I2C2_SCL, TIM4_CH4, USART3_DE, USART3_RTS73PF6VSS — вывод 7474VSSVDD — вывод 7575VDDPA14 — вывод 76: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, TSC_G4_IO4, USART2_TX76PA14PA15 — вывод 77: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TIM8_CH1, TSC_SYNC, USART2_RX77PA15PC10 — вывод 78: I2S3_CK, SPI3_SCK, TIM8_CH1N, UART4_TX, USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD, SPI3_MISO, TIM8_CH2N, UART4_RX, USART3_RX79PC11PC12 — вывод 80: I2S3_SD, SPI3_MOSI, TIM8_CH3N, UART5_TX, USART3_CK80PC12PD0 — вывод 81: CAN_RX, FMC_D2, FMC_DA281PD0PD1 — вывод 82: CAN_TX, FMC_D3, FMC_DA3, TIM8_BKIN2, TIM8_CH482PD1PD2 — вывод 83: ADC3_EXTI2, ADC4_EXTI2, TIM3_ETR, TIM8_BKIN, UART5_RX83PD2PD3 — вывод 84: FMC_CLK, TIM2_CH1, TIM2_ETR, USART2_CTS84PD3PD4 — вывод 85: FMC_NOE, TIM2_CH2, USART2_DE, USART2_RTS85PD4PD5 — вывод 86: FMC_NWE, USART2_TX86PD5PD6 — вывод 87: FMC_NWAIT, TIM2_CH4, USART2_RX87PD6PD7 — вывод 88: FMC_NCE2, FMC_NE1, TIM2_CH3, USART2_CK88PD7PB3 — вывод 89: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, TSC_G5_IO1, USART2_TX89PB3PB4 — вывод 90: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, TSC_G5_IO2, USART2_RX90PB4PB5 — вывод 91: I2C1_SMBA, I2C3_SDA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, USART2_CK91PB5PB6 — вывод 92: I2C1_SCL, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, TSC_G5_IO3, USART1_TX92PB6PB7 — вывод 93: FMC_NL, I2C1_SDA, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, TSC_G5_IO4, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: CAN_RX, COMP1_OUT, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, TSC_SYNC, USART3_RX95PB8PB9 — вывод 96: CAN_TX, COMP2_OUT, DAC1_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, TIM4_CH4, TIM8_CH3, USART3_TX96PB9PE0 — вывод 97: FMC_NBL0, TIM16_CH1, TIM20_ETR, TIM4_ETR, USART1_TX97PE0PE1 — вывод 98: FMC_NBL1, TIM17_CH1, TIM20_CH4, USART1_RX98PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

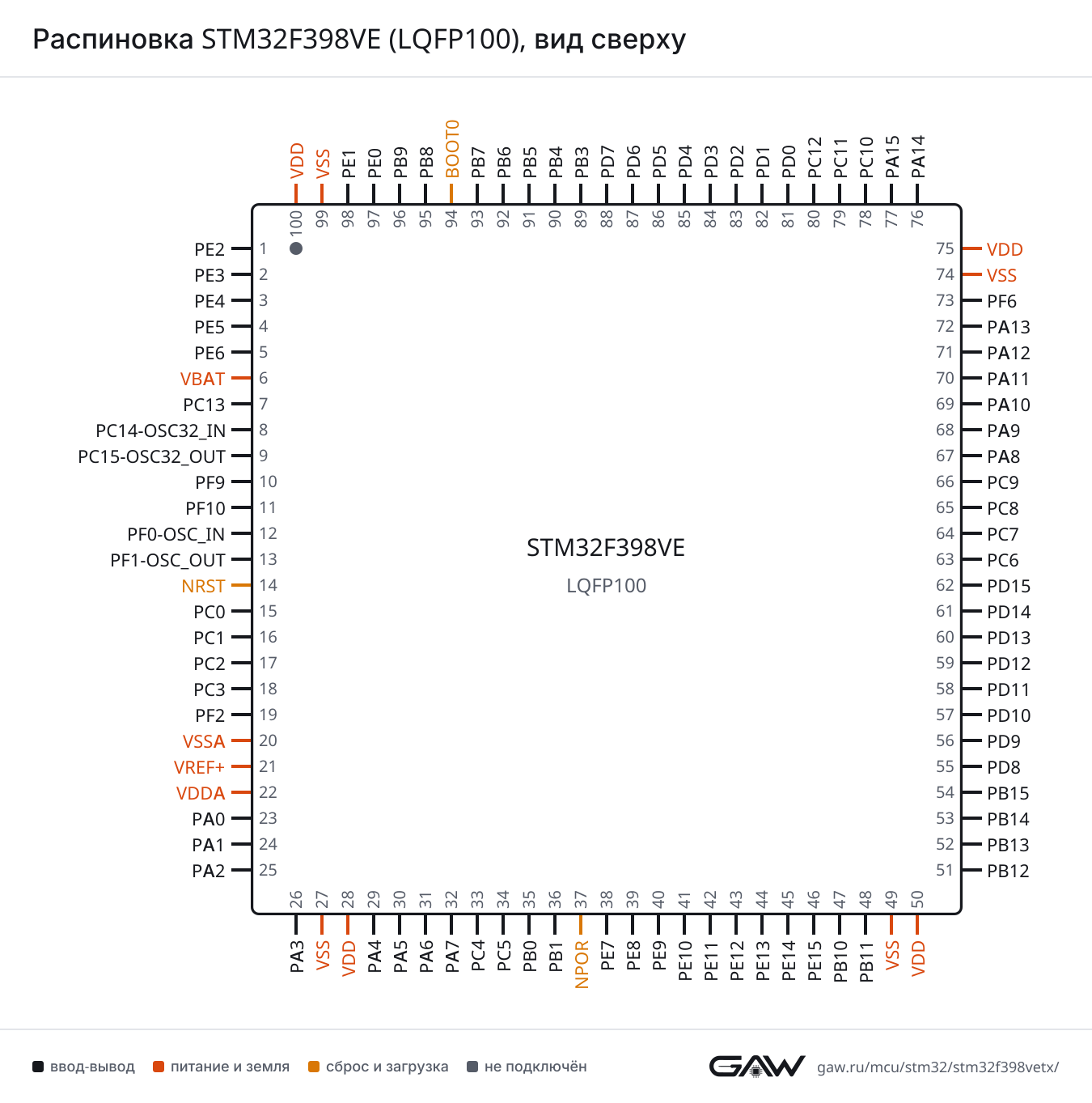

Распиновка STM32F398VE (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1350 × 1363 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF7)
CTSPA11 (70, AF7)
DEPA12 (71, AF7)
RTSPA12 (71, AF7)
RXPC5 (34, AF7), PA10 (69, AF7), PB7 (93, AF7), PE1 (98, AF7)
TXPC4 (33, AF7), PA9 (68, AF7), PB6 (92, AF7), PE0 (97, AF7)
USART2CKPA4 (29, AF7), PD7 (88, AF7), PB5 (91, AF7)
CTSPA0 (23, AF7), PD3 (84, AF7)
DEPA1 (24, AF7), PD4 (85, AF7)
RTSPA1 (24, AF7), PD4 (85, AF7)
RXPA3 (26, AF7), PA15 (77, AF7), PD6 (87, AF7), PB4 (90, AF7)
TXPA2 (25, AF7), PA14 (76, AF7), PD5 (86, AF7), PB3 (89, AF7)
USART3CKPB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7)
CTSPB13 (52, AF7), PD11 (58, AF7), PA13 (72, AF7)
DEPB14 (53, AF7), PD12 (59, AF7), PF6 (73, AF7)
RTSPB14 (53, AF7), PD12 (59, AF7), PF6 (73, AF7)
RXPE15 (46, AF7), PB11 (48, AF7), PD9 (56, AF7), PC11 (79, AF7), PB8 (95, AF7)
TXPB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7), PB9 (96, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (79, AF5)
TXPC10 (78, AF5)
UART5RXPD2 (83, AF5)
TXPC12 (80, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF5), PB4 (90, AF5)
MOSIPA7 (32, AF5), PB5 (91, AF5)
NSSPA4 (29, AF5), PA15 (77, AF5)
SCKPA5 (30, AF5), PB3 (89, AF5)
SPI2MISOPB14 (53, AF5), PA10 (69, AF5)
MOSIPB15 (54, AF5), PA11 (70, AF5)
NSSPF0-OSC_IN (12, AF5), PB12 (51, AF5), PD15 (62, AF6)
SCKPF9 (10, AF5), PF10 (11, AF5), PF1-OSC_OUT (13, AF5), PB13 (52, AF5)
SPI3MISOPC11 (79, AF6), PB4 (90, AF6)
MOSIPC12 (80, AF6), PB5 (91, AF6)
NSSPA4 (29, AF6), PA15 (77, AF6)
SCKPC10 (78, AF6), PB3 (89, AF6)
SPI4MISOPE5 (4, AF5), PE13 (44, AF5)
MOSIPE6 (5, AF5), PE14 (45, AF5)
NSSPE3 (2, AF5), PE4 (3, AF5), PE11 (42, AF5)
SCKPE2 (1, AF5), PE12 (43, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (66, AF5), PA12 (71, AF5)
I2S2CKPF1-OSC_OUT (13, AF5), PB13 (52, AF5)
ext_SDPB14 (53, AF5), PA10 (69, AF5)
MCKPC6 (63, AF6), PA8 (67, AF5)
SDPB15 (54, AF5), PA11 (70, AF5)
WSPF0-OSC_IN (12, AF5), PB12 (51, AF5)
I2S3CKPC10 (78, AF6), PB3 (89, AF6)
ext_SDPC11 (79, AF6), PB4 (90, AF6)
MCKPC7 (64, AF6), PA9 (68, AF5)
SDPC12 (80, AF6), PB5 (91, AF6)
WSPA4 (29, AF6), PA15 (77, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (77, AF4), PB6 (92, AF4), PB8 (95, AF4)
SDAPA14 (76, AF4), PB7 (93, AF4), PB9 (96, AF4)
SMBAPB5 (91, AF4)
I2C2SCLPF1-OSC_OUT (13, AF4), PA9 (68, AF4), PF6 (73, AF4)
SDAPF0-OSC_IN (12, AF4), PA10 (69, AF4)
SMBAPB12 (51, AF4), PA8 (67, AF4)
I2C3SCLPA8 (67, AF3)
SDAPC9 (66, AF3), PB5 (91, AF8)
SMBAPA9 (68, AF2)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (70, AF9), PD0 (81, AF7), PB8 (95, AF9)
TXPA12 (71, AF9), PD1 (82, AF7), PB9 (96, AF9)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN1PA0 (23)
IN2PA1 (24)
IN3PA2 (25)
IN4PA3 (26)
IN6PC0 (15)
IN7PC1 (16)
IN8PC2 (17)
IN9PC3 (18)
IN10PF2 (19)
IN14PB11 (48)
ADC2EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN1PA4 (29)
IN2PA5 (30)
IN3PA6 (31)
IN4PA7 (32)
IN5PC4 (33)
IN6PC0 (15)
IN7PC1 (16)
IN8PC2 (17)
IN9PC3 (18)
IN10PF2 (19)
IN11PC5 (34)
IN14PB11 (48)
ADC3EXTI2PE2 (1), PC2 (17), PF2 (19), PA2 (25), PD2 (83)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN1PB1 (36)
IN2PE9 (40)
IN3PE13 (44)
IN5PB13 (52)
IN6PE8 (39)
IN7PD10 (57)
IN8PD11 (58)
IN9PD12 (59)
IN10PD13 (60)
IN11PD14 (61)
IN12PB0 (35)
IN13PE7 (38)
IN14PE10 (41)
IN15PE11 (42)
IN16PE12 (43)
ADC4EXTI2PE2 (1), PC2 (17), PF2 (19), PA2 (25), PD2 (83)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN1PE14 (45)
IN2PE15 (46)
IN3PB12 (51)
IN4PB14 (53)
IN5PB15 (54)
IN6PE8 (39)
IN7PD10 (57)
IN8PD11 (58)
IN9PD12 (59)
IN10PD13 (60)
IN11PD14 (61)
IN12PD8 (55)
IN13PD9 (56)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PF9 (10), PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (23), PA4 (29), PA5 (30)
INPPA1 (24)
OUTPA0 (23, AF8), PA6 (31, AF8), PA11 (70, AF8), PB8 (95, AF8)
COMP2INMPA2 (25), PA4 (29), PA5 (30)
INPPA7 (32)
OUTPA2 (25, AF8), PA12 (71, AF8), PB9 (96, AF8)
COMP3INMPA4 (29), PA5 (30), PB12 (51), PD15 (62)
INPPB14 (53)
OUTPC8 (65, AF7), PA8 (67, AF8)
COMP4INMPA4 (29), PA5 (30), PE8 (39)
INPPB0 (35)
OUTPB1 (36, AF8)
COMP5INMPA4 (29), PA5 (30), PB10 (47), PD13 (60)
INPPB13 (52)
OUTPC7 (64, AF7), PA9 (68, AF8)
COMP6INMPA4 (29), PA5 (30), PB15 (54), PD10 (57)
INPPB11 (48)
OUTPC6 (63, AF7), PA10 (69, AF8)
COMP7INMPC0 (15), PA4 (29), PA5 (30)
INPPC1 (16)
OUTPC2 (17, AF3)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (26), PC5 (34)
VINM_SECPA3 (26), PC5 (34)
VINPPA1 (24), PA3 (26), PA5 (30), PA7 (32)
VINP_SECPA1 (24), PA3 (26), PA5 (30), PA7 (32)
VOUTPA2 (25)
OPAMP2VINMPA5 (30), PC5 (34)
VINM_SECPA5 (30), PC5 (34)
VINPPA7 (32), PB0 (35), PB14 (53), PD14 (61)
VINP_SECPA7 (32), PB0 (35), PB14 (53), PD14 (61)
VOUTPA6 (31)
OPAMP3VINMPB10 (47)
VINM_SECPB10 (47)
VINPPA1 (24), PA5 (30), PB0 (35), PB13 (52)
VINP_SECPA1 (24), PA5 (30), PB0 (35), PB13 (52)
VOUTPB1 (36)
OPAMP4VINMPB10 (47), PD8 (55)
VINM_SECPB10 (47), PD8 (55)
VINPPA4 (29), PB11 (48), PB13 (52), PD11 (58)
VINP_SECPA4 (29), PB11 (48), PB13 (52), PD11 (58)
VOUTPB12 (51)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, AF6), PE15 (46, AF2), PB12 (51, AF6), PA14 (76, AF6), PA15 (77, AF9), PB8 (95, AF12)
BKIN2PC3 (18, AF6), PE14 (45, AF6), PA11 (70, AF12)
CH1PC0 (15, AF2), PE9 (40, AF2), PA8 (67, AF6)
CH1NPC13 (7, AF4), PA7 (32, AF6), PE8 (39, AF2), PB13 (52, AF6), PA11 (70, AF6)
CH2PC1 (16, AF2), PE11 (42, AF2), PA9 (68, AF6)
CH2NPB0 (35, AF6), PE10 (41, AF2), PB14 (53, AF6), PA12 (71, AF6)
CH3PC2 (17, AF2), PE13 (44, AF2), PA10 (69, AF6)
CH3NPF0-OSC_IN (12, AF6), PB1 (36, AF6), PE12 (43, AF2), PB15 (54, AF4)
CH4PC3 (18, AF2), PE14 (45, AF2), PA11 (70, AF11)
ETRPC4 (33, AF2), PE7 (38, AF2), PA12 (71, AF11)
TIM2CH1PA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1), PD3 (84, AF2)
CH2PA1 (24, AF1), PD4 (85, AF2), PB3 (89, AF1)
CH3PA2 (25, AF1), PB10 (47, AF1), PA9 (68, AF10), PD7 (88, AF2)
CH4PA3 (26, AF1), PB11 (48, AF1), PA10 (69, AF10), PD6 (87, AF2)
ETRPA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1), PD3 (84, AF2)
TIM3CH1PE2 (1, AF2), PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2)
CH2PE3 (2, AF2), PA4 (29, AF2), PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2)
CH3PE4 (3, AF2), PB0 (35, AF2), PC8 (65, AF2)
CH4PE5 (4, AF2), PB1 (36, AF2), PC9 (66, AF2), PB7 (93, AF10)
ETRPD2 (83, AF2), PB3 (89, AF10)
TIM4CH1PD12 (59, AF2), PA11 (70, AF10), PB6 (92, AF2)
CH2PD13 (60, AF2), PA12 (71, AF10), PB7 (93, AF2)
CH3PD14 (61, AF2), PA13 (72, AF10), PB8 (95, AF2)
CH4PD15 (62, AF2), PF6 (73, AF2), PB9 (96, AF2)
ETRPA8 (67, AF10), PB3 (89, AF2), PE0 (97, AF2)
TIM8BKINPA0 (23, AF9), PA6 (31, AF4), PA10 (69, AF11), PD2 (83, AF4), PB7 (93, AF5)
BKIN2PC9 (66, AF6), PD1 (82, AF6), PB6 (92, AF10)
CH1PC6 (63, AF4), PA15 (77, AF2), PB6 (92, AF5)
CH1NPA7 (32, AF4), PC10 (78, AF4), PB3 (89, AF4)
CH2PC7 (64, AF4), PA14 (76, AF5), PB8 (95, AF10)
CH2NPB0 (35, AF4), PC11 (79, AF4), PB4 (90, AF4)
CH3PC8 (65, AF4), PB9 (96, AF10)
CH3NPB1 (36, AF4), PC12 (80, AF4), PB5 (91, AF3)
CH4PC9 (66, AF4), PD1 (82, AF4)
ETRPA0 (23, AF10), PB6 (92, AF6)
TIM15BKINPC5 (34, AF2), PA9 (68, AF9)
CH1PF9 (10, AF3), PA2 (25, AF9), PB14 (53, AF1)
CH1NPA1 (24, AF9), PB15 (54, AF2)
CH2PF10 (11, AF3), PA3 (26, AF9), PB15 (54, AF1)
TIM16BKINPB5 (91, AF1)
CH1PA6 (31, AF1), PA12 (71, AF1), PB4 (90, AF1), PB8 (95, AF1), PE0 (97, AF4)
CH1NPA13 (72, AF1), PB6 (92, AF1)
TIM17BKINPA10 (69, AF1), PB4 (90, AF10)
CH1PA7 (32, AF1), PB5 (91, AF10), PB9 (96, AF1), PE1 (98, AF4)
CH1NPB7 (93, AF1)
TIM20BKINPF9 (10, AF2)
BKIN2PF10 (11, AF2)
CH1PE2 (1, AF6)
CH1NPE4 (3, AF6)
CH2PE3 (2, AF6)
CH2NPE5 (4, AF6)
CH3PF2 (19, AF2)
CH3NPE6 (5, AF6)
CH4PE1 (98, AF6)
ETRPE0 (97, AF6)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (7)
OUT_CALIBPC13 (7)
REFINPA1 (24, AF0), PB15 (54, AF0)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA2PF2 (19, AF12)
A16PD11 (58, AF12)
A17PD12 (59, AF12)
A18PD13 (60, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
ALEPD12 (59)
CDPF9 (10, AF12)
CLEPD11 (58)
CLKPD3 (84, AF12)
D0PD14 (61, AF12)
D1PD15 (62, AF12)
D2PD0 (81, AF12)
D3PD1 (82, AF12)
D4PE7 (38, AF12)
D5PE8 (39, AF12)
D6PE9 (40, AF12)
D7PE10 (41, AF12)
D8PE11 (42, AF12)
D9PE12 (43, AF12)
D10PE13 (44, AF12)
D11PE14 (45, AF12)
D12PE15 (46, AF12)
D13PD8 (55, AF12)
D14PD9 (56, AF12)
D15PD10 (57, AF12)
DA0PD14 (61)
DA1PD15 (62)
DA2PD0 (81)
DA3PD1 (82)
DA4PE7 (38)
DA5PE8 (39)
DA6PE9 (40)
DA7PE10 (41)
DA8PE11 (42)
DA9PE12 (43)
DA10PE13 (44)
DA11PE14 (45)
DA12PE15 (46)
DA13PD8 (55)
DA14PD9 (56)
DA15PD10 (57)
INTRPF10 (11, AF12)
NBL0PE0 (97, AF12)
NBL1PE1 (98, AF12)
NCE2PD7 (88, AF12)
NE1PD7 (88, AF12)
NIORDPF6 (73, AF12)
NLPB7 (93, AF12)
NOEPD4 (85, AF12)
NWAITPD6 (87, AF12)
NWEPD5 (86, AF12)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (23, AF3)
G1_IO2PA1 (24, AF3)
G1_IO3PA2 (25, AF3)
G1_IO4PA3 (26, AF3)
G2_IO1PA4 (29, AF3)
G2_IO2PA5 (30, AF3)
G2_IO3PA6 (31, AF3)
G2_IO4PA7 (32, AF3)
G3_IO1PC5 (34, AF3)
G3_IO2PB0 (35, AF3)
G3_IO3PB1 (36, AF3)
G4_IO1PA9 (68, AF3)
G4_IO2PA10 (69, AF3)
G4_IO3PA13 (72, AF3)
G4_IO4PA14 (76, AF3)
G5_IO1PB3 (89, AF3)
G5_IO2PB4 (90, AF3)
G5_IO3PB6 (92, AF3)
G5_IO4PB7 (93, AF3)
G6_IO1PB11 (48, AF3)
G6_IO2PB12 (51, AF3)
G6_IO3PB13 (52, AF3)
G6_IO4PB14 (53, AF3)
G7_IO1PE2 (1, AF3)
G7_IO2PE3 (2, AF3)
G7_IO3PE4 (3, AF3)
G7_IO4PE5 (4, AF3)
G8_IO1PD12 (59, AF3)
G8_IO2PD13 (60, AF3)
G8_IO3PD14 (61, AF3)
G8_IO4PD15 (62, AF3)
SYNCPB10 (47, AF3), PA15 (77, AF3), PB8 (95, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (76, AF0)
JTDIPA15 (77, AF0)
JTDO-TRACESWOPB3 (89, AF0)
JTMS-SWDIOPA13 (72, AF0)
NJTRSTPB4 (90, AF0)
TRACECKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (67, AF0)
OSC_INPF0-OSC_IN (12)
OSC_OUTPF1-OSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP2PA0 (23)
RTC_TAMP3PE6 (5)
SYS_WKUP1PA0 (23)
SYS_WKUP2PC13 (7)
SYS_WKUP3PE6 (5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводADC3_EXTI2, ADC4_EXTI2, FMC_A23 (AF12), SPI4_SCK (AF5), SYS_TRACECK (AF0), TIM20_CH1 (AF6), TIM3_CH1 (AF2), TSC_G7_IO1 (AF3)
2PE3ввод-выводFMC_A19 (AF12), SPI4_NSS (AF5), SYS_TRACED0 (AF0), TIM20_CH2 (AF6), TIM3_CH2 (AF2), TSC_G7_IO2 (AF3)
3PE4ввод-выводFMC_A20 (AF12), SPI4_NSS (AF5), SYS_TRACED1 (AF0), TIM20_CH1N (AF6), TIM3_CH3 (AF2), TSC_G7_IO3 (AF3)
4PE5ввод-выводFMC_A21 (AF12), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM20_CH2N (AF6), TIM3_CH4 (AF2), TSC_G7_IO4 (AF3)
5PE6ввод-выводFMC_A22 (AF12), RTC_TAMP3, SPI4_MOSI (AF5), SYS_TRACED3 (AF0), SYS_WKUP3, TIM20_CH3N (AF6)
6VBATпитание—
7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
10PF9ввод-выводDAC1_EXTI9, FMC_CD (AF12), SPI2_SCK (AF5), TIM15_CH1 (AF3), TIM20_BKIN (AF2)
11PF10ввод-выводFMC_INTR (AF12), SPI2_SCK (AF5), TIM15_CH2 (AF3), TIM20_BKIN2 (AF2)
12PF0-OSC_INввод-выводI2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
13PF1-OSC_OUTввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
14NRSTсброс—
15PC0ввод-выводADC1_IN6, ADC2_IN6, COMP7_INM, TIM1_CH1 (AF2)
16PC1ввод-выводADC1_IN7, ADC2_IN7, COMP7_INP, TIM1_CH2 (AF2)
17PC2ввод-выводADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT (AF3), TIM1_CH3 (AF2)
18PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
19PF2ввод-выводADC1_IN10, ADC2_IN10, ADC3_EXTI2, ADC4_EXTI2, FMC_A2 (AF12), TIM20_CH3 (AF2)
20VSSAпитание—
21VREF+питание—
22VDDAпитание—
23PA0ввод-выводADC1_IN1, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_BKIN (AF9), TIM8_ETR (AF10), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
24PA1ввод-выводADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
25PA2ввод-выводADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
26PA3ввод-выводADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT1, I2S3_WS (AF6), OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
30PA5ввод-выводADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC1_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
31PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4), TSC_G2_IO3 (AF3)
32PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), TSC_G2_IO4 (AF3)
33PC4ввод-выводADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7)
34PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7)
35PB0ввод-выводADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), TSC_G3_IO2 (AF3)
36PB1ввод-выводADC3_IN1, COMP4_OUT (AF8), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4), TSC_G3_IO3 (AF3)
37NPORсброс—
38PE7ввод-выводADC3_IN13, FMC_D4 (AF12), FMC_DA4, TIM1_ETR (AF2)
39PE8ввод-выводADC3_IN6, ADC4_IN6, COMP4_INM, FMC_D5 (AF12), FMC_DA5, TIM1_CH1N (AF2)
40PE9ввод-выводADC3_IN2, DAC1_EXTI9, FMC_D6 (AF12), FMC_DA6, TIM1_CH1 (AF2)
41PE10ввод-выводADC3_IN14, FMC_D7 (AF12), FMC_DA7, TIM1_CH2N (AF2)
42PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, FMC_D8 (AF12), FMC_DA8, SPI4_NSS (AF5), TIM1_CH2 (AF2)
43PE12ввод-выводADC3_IN16, FMC_D9 (AF12), FMC_DA9, SPI4_SCK (AF5), TIM1_CH3N (AF2)
44PE13ввод-выводADC3_IN3, FMC_D10 (AF12), FMC_DA10, SPI4_MISO (AF5), TIM1_CH3 (AF2)
45PE14ввод-выводADC4_IN1, FMC_D11 (AF12), FMC_DA11, SPI4_MOSI (AF5), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
46PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN2, FMC_D12 (AF12), FMC_DA12, TIM1_BKIN (AF2), USART3_RX (AF7)
47PB10ввод-выводCOMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
48PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
49VSSпитание—
50VDDпитание—
51PB12ввод-выводADC4_IN3, COMP3_INM, I2C2_SMBA (AF4), I2S2_WS (AF5), OPAMP4_VOUT, SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
52PB13ввод-выводADC3_IN5, COMP5_INP, I2S2_CK (AF5), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
53PB14ввод-выводADC4_IN4, COMP3_INP, I2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
54PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
55PD8ввод-выводADC4_IN12, FMC_D13 (AF12), FMC_DA13, OPAMP4_VINM, OPAMP4_VINM_SEC, USART3_TX (AF7)
56PD9ввод-выводADC4_IN13, DAC1_EXTI9, FMC_D14 (AF12), FMC_DA14, USART3_RX (AF7)
57PD10ввод-выводADC3_IN7, ADC4_IN7, COMP6_INM, FMC_D15 (AF12), FMC_DA15, USART3_CK (AF7)
58PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, FMC_A16 (AF12), FMC_CLE, OPAMP4_VINP, OPAMP4_VINP_SEC, USART3_CTS (AF7)
59PD12ввод-выводADC3_IN9, ADC4_IN9, FMC_A17 (AF12), FMC_ALE, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
60PD13ввод-выводADC3_IN10, ADC4_IN10, COMP5_INM, FMC_A18 (AF12), TIM4_CH2 (AF2), TSC_G8_IO2 (AF3)
61PD14ввод-выводADC3_IN11, ADC4_IN11, FMC_D0 (AF12), FMC_DA0, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3)
62PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, COMP3_INM, FMC_D1 (AF12), FMC_DA1, SPI2_NSS (AF6), TIM4_CH4 (AF2), TSC_G8_IO4 (AF3)
63PC6ввод-выводCOMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
64PC7ввод-выводCOMP5_OUT (AF7), I2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4)
65PC8ввод-выводCOMP3_OUT (AF7), TIM3_CH3 (AF2), TIM8_CH3 (AF4)
66PC9ввод-выводDAC1_EXTI9, I2C3_SDA (AF3), I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
67PA8ввод-выводCOMP3_OUT (AF8), I2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
68PA9ввод-выводCOMP5_OUT (AF8), DAC1_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
69PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), TSC_G4_IO2 (AF3), USART1_RX (AF7)
70PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7)
71PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7)
72PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
73PF6ввод-выводFMC_NIORD (AF12), I2C2_SCL (AF4), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
74VSSпитание—
75VDDпитание—
76PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), TSC_G4_IO4 (AF3), USART2_TX (AF7)
77PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC4_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1 (AF2), TSC_SYNC (AF3), USART2_RX (AF7)
78PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7)
79PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7)
80PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIM8_CH3N (AF4), UART5_TX (AF5), USART3_CK (AF7)
81PD0ввод-выводCAN_RX (AF7), FMC_D2 (AF12), FMC_DA2
82PD1ввод-выводCAN_TX (AF7), FMC_D3 (AF12), FMC_DA3, TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
83PD2ввод-выводADC3_EXTI2, ADC4_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5)
84PD3ввод-выводFMC_CLK (AF12), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF7)
85PD4ввод-выводFMC_NOE (AF12), TIM2_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
86PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
87PD6ввод-выводFMC_NWAIT (AF12), TIM2_CH4 (AF2), USART2_RX (AF7)
88PD7ввод-выводFMC_NCE2 (AF12), FMC_NE1 (AF12), TIM2_CH3 (AF2), USART2_CK (AF7)
89PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), TSC_G5_IO1 (AF3), USART2_TX (AF7)
90PB4ввод-выводI2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), TSC_G5_IO2 (AF3), USART2_RX (AF7)
91PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7)
92PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), TSC_G5_IO3 (AF3), USART1_TX (AF7)
93PB7ввод-выводFMC_NL (AF12), I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), TSC_G5_IO4 (AF3), USART1_RX (AF7)
94BOOT0загрузка—
95PB8ввод-выводCAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), TSC_SYNC (AF3), USART3_RX (AF7)
96PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), TIM8_CH3 (AF10), USART3_TX (AF7)
97PE0ввод-выводFMC_NBL0 (AF12), TIM16_CH1 (AF4), TIM20_ETR (AF6), TIM4_ETR (AF2), USART1_TX (AF7)
98PE1ввод-выводFMC_NBL1 (AF12), TIM17_CH1 (AF4), TIM20_CH4 (AF6), USART1_RX (AF7)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VREF+21верхнее опорное напряжение АЦП и ЦАП
VSS27, 49, 74, 99общий провод (земля)
VSSA20общий провод аналоговой части
NPOR37—
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F398VETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F398VESTM32F398VETx512 КБ64 КБ

Линейка STM32F3x8, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F358VCSTM32F3x898 из 10020: VSSA → VSSA/VREF-; 27: VSS → PF4
STM32F302VD, STM32F302VESTM32F30299 из 10037: NPOR → PB2
STM32F303VD, STM32F303VESTM32F30399 из 10037: NPOR → PB2
STM32F078VBSTM32F0x897 из 10021: VREF+ → VDDA; 22: VDDA → PF3; 75: VDD → VDDIO2
STM32F302VB, STM32F302VCSTM32F30297 из 10020: VSSA → VSSA/VREF-; 27: VSS → PF4; 37: NPOR → PB2
STM32F303VB, STM32F303VCSTM32F30397 из 10020: VSSA → VSSA/VREF-; 27: VSS → PF4; 37: NPOR → PB2
STM32F071V8, STM32F071VBSTM32F0x196 из 10021: VREF+ → VDDA; 22: VDDA → PF3; 37: NPOR → PB2; 75: VDD → VDDIO2
STM32F072V8, STM32F072VBSTM32F0x296 из 10021: VREF+ → VDDA; 22: VDDA → PF3; 37: NPOR → PB2; 75: VDD → VDDIO2
STM32F098VCSTM32F0x896 из 10021: VREF+ → VDDA; 22: VDDA → PF3; 75: VDD → VDDIO2; 94: BOOT0 → PF11
STM32F091VB, STM32F091VCSTM32F0x195 из 10021: VREF+ → VDDA; 22: VDDA → PF3; 37: NPOR → PB2; 75: VDD → VDDIO2; 94: BOOT0 → PF11
STM32F100V8, STM32F100VBSTM32F100 Value Line92 из 10010: PF9 → VSS; 11: PF10 → VDD; 12: PF0 → OSC_IN; 13: PF1 → OSC_OUT; 19: PF2 → VSSA; 20: VSSA → VREF-; 37: NPOR → PB2; 73: PF6 → NC
STM32F100VC, STM32F100VD, STM32F100VESTM32F100 Value Line92 из 10010: PF9 → VSS; 11: PF10 → VDD; 12: PF0 → OSC_IN; 13: PF1 → OSC_OUT; 19: PF2 → VSSA; 20: VSSA → VREF-; 37: NPOR → PB2; 73: PF6 → NC

Частые вопросы

На каких выводах USART1 у STM32F398VE?

В корпусе LQFP100 сигнал USART1_TX выведен на PC4 (вывод 33, AF7) или PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7) или PE0 (вывод 97, AF7), USART1_RX — на PC5 (вывод 34, AF7) или PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7) или PE1 (вывод 98, AF7).

Где у STM32F398VE выводы SWD для программатора?

SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F398VE?

I2C1_SCL — PA15 (вывод 77, AF4) или PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PA14 (вывод 76, AF4) или PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32F398VE в корпусе LQFP100?

85 из 100. Ещё 12 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F398VE?

От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
