STM32F302VB и STM32F302VC в корпусе LQFP100: распиновка

STM32F302VB и STM32F302VC — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 128 и 256 КБ флеш-памяти и 32 и 40 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 87 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
128 и 256 КБ
ОЗУ
32 и 40 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
87
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F302VB, STM32F302VC в корпусе LQFP100, вид сверхуSTM32F302VBSTM32F302VCLQFP100, вид сверхуPE2 — вывод 1: SYS_TRACECK, TIM3_CH1, TSC_G7_IO11PE2PE3 — вывод 2: SYS_TRACED0, TIM3_CH2, TSC_G7_IO22PE3PE4 — вывод 3: SYS_TRACED1, TIM3_CH3, TSC_G7_IO33PE4PE5 — вывод 4: SYS_TRACED2, TIM3_CH4, TSC_G7_IO44PE5PE6 — вывод 5: RTC_TAMP3, SYS_TRACED3, SYS_WKUP35PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N7PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF9 — вывод 10: DAC_EXTI9, SPI2_SCK, TIM15_CH110PF9PF10 — вывод 11: SPI2_SCK, TIM15_CH211PF10PF0-OSC_IN — вывод 12: I2C2_SDA, RCC_OSC_IN, TIM1_CH3N12PF0-OSC_INPF1-OSC_OUT — вывод 13: I2C2_SCL, RCC_OSC_OUT13PF1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN6, ADC2_IN615PC0PC1 — вывод 16: ADC1_IN7, ADC2_IN716PC1PC2 — вывод 17: ADC1_IN8, ADC2_IN817PC2PC3 — вывод 18: ADC1_IN9, ADC2_IN9, TIM1_BKIN218PC3PF2 — вывод 19: ADC1_IN10, ADC2_IN1019PF2VSSA/VREF- — вывод 2020VSSA/VREF-VREF+ — вывод 2121VREF+VDDA — вывод 2222VDDAPA0 — вывод 23: ADC1_IN1, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS23PA0PA1 — вывод 24: ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS24PA1PA2 — вывод 25: ADC1_IN3, COMP2_INM, COMP2_OUT, OPAMP1_VOUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX25PA2PA3 — вывод 26: ADC1_IN4, COMP2_INP, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX26PA3PF4 — вывод 27: ADC1_IN5, COMP1_OUT27PF4VDD — вывод 2828VDDPA4 — вывод 29: ADC2_IN1, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK29PA4PA5 — вывод 30: ADC2_IN2, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO230PA5PA6 — вывод 31: ADC2_IN3, COMP1_OUT, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO331PA6PA7 — вывод 32: ADC2_IN4, COMP2_INP, COMP2_OUT, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO432PA7PC4 — вывод 33: ADC2_IN5, USART1_TX33PC4PC5 — вывод 34: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TSC_G3_IO1, USART1_RX34PC5PB0 — вывод 35: COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TIM3_CH3, TSC_G3_IO235PB0PB1 — вывод 36: COMP4_OUT, TIM1_CH3N, TIM3_CH4, TSC_G3_IO336PB1PB2 — вывод 37: ADC2_IN12, COMP4_INM, TSC_G3_IO437PB2PE7 — вывод 38: COMP4_INP, TIM1_ETR38PE7PE8 — вывод 39: COMP4_INM, TIM1_CH1N39PE8PE9 — вывод 40: DAC_EXTI9, TIM1_CH140PE9PE10 — вывод 41: TIM1_CH2N41PE10PE11 — вывод 42: ADC1_EXTI11, ADC2_EXTI11, TIM1_CH242PE11PE12 — вывод 43: TIM1_CH3N43PE12PE13 — вывод 44: TIM1_CH344PE13PE14 — вывод 45: TIM1_BKIN2, TIM1_CH445PE14PE15 — вывод 46: ADC1_EXTI15, ADC2_EXTI15, TIM1_BKIN, USART3_RX46PE15PB10 — вывод 47: TIM2_CH3, TSC_SYNC, USART3_TX47PB10PB11 — вывод 48: ADC1_EXTI11, ADC2_EXTI11, COMP6_INP, TIM2_CH4, TSC_G6_IO1, USART3_RX48PB11VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CK51PB12PB13 — вывод 52: I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS52PB13PB14 — вывод 53: I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS53PB14PB15 — вывод 54: ADC1_EXTI15, ADC2_EXTI15, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N54PB15PD8 — вывод 55: USART3_TX55PD8PD9 — вывод 56: DAC_EXTI9, USART3_RX56PD9PD10 — вывод 57: COMP6_INM, USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, ADC2_EXTI11, COMP6_INP, USART3_CTS58PD11PD12 — вывод 59: TIM4_CH1, TSC_G8_IO1, USART3_DE, USART3_RTS59PD12PD13 — вывод 60: TIM4_CH2, TSC_G8_IO260PD13PD14 — вывод 61: OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3, TSC_G8_IO361PD14PD15 — вывод 62: ADC1_EXTI15, ADC2_EXTI15, SPI2_NSS, TIM4_CH4, TSC_G8_IO462PD15PC6 — вывод 63: COMP6_OUT, I2S2_MCK, TIM3_CH163PC6PC7 — вывод 64: I2S3_MCK, TIM3_CH264PC7PC8 — вывод 65: TIM3_CH365PC8PC9 — вывод 66: DAC_EXTI9, I2S_CKIN, TIM3_CH466PC9PA8 — вывод 67: I2C2_SMBA, I2S2_MCK, RCC_MCO, TIM1_CH1, TIM4_ETR, USART1_CK67PA8PA9 — вывод 68: DAC_EXTI9, I2C2_SCL, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX68PA9PA10 — вывод 69: COMP6_OUT, I2C2_SDA, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RX69PA10PA11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, COMP1_OUT, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USB_DM70PA11PA12 — вывод 71: CAN_TX, COMP2_OUT, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DP71PA12PA13 — вывод 72: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TSC_G4_IO3, USART3_CTS72PA13PF6 — вывод 73: I2C2_SCL, TIM4_CH4, USART3_DE, USART3_RTS73PF6VSS — вывод 7474VSSVDD — вывод 7575VDDPA14 — вывод 76: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TX76PA14PA15 — вывод 77: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, USART2_RX77PA15PC10 — вывод 78: I2S3_CK, SPI3_SCK, UART4_TX, USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD, SPI3_MISO, UART4_RX, USART3_RX79PC11PC12 — вывод 80: I2S3_SD, SPI3_MOSI, UART5_TX, USART3_CK80PC12PD0 — вывод 81: CAN_RX81PD0PD1 — вывод 82: CAN_TX82PD1PD2 — вывод 83: TIM3_ETR, UART5_RX83PD2PD3 — вывод 84: TIM2_CH1, TIM2_ETR, USART2_CTS84PD3PD4 — вывод 85: TIM2_CH2, USART2_DE, USART2_RTS85PD4PD5 — вывод 86: USART2_TX86PD5PD6 — вывод 87: TIM2_CH4, USART2_RX87PD6PD7 — вывод 88: TIM2_CH3, USART2_CK88PD7PB3 — вывод 89: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TSC_G5_IO1, USART2_TX89PB3PB4 — вывод 90: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RX90PB4PB5 — вывод 91: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, USART2_CK91PB5PB6 — вывод 92: I2C1_SCL, TIM16_CH1N, TIM4_CH1, TSC_G5_IO3, USART1_TX92PB6PB7 — вывод 93: I2C1_SDA, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TSC_G5_IO4, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: CAN_RX, COMP1_OUT, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TSC_SYNC95PB8PB9 — вывод 96: CAN_TX, COMP2_OUT, DAC_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, TIM4_CH496PB9PE0 — вывод 97: TIM16_CH1, TIM4_ETR, USART1_TX97PE0PE1 — вывод 98: TIM17_CH1, USART1_RX98PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

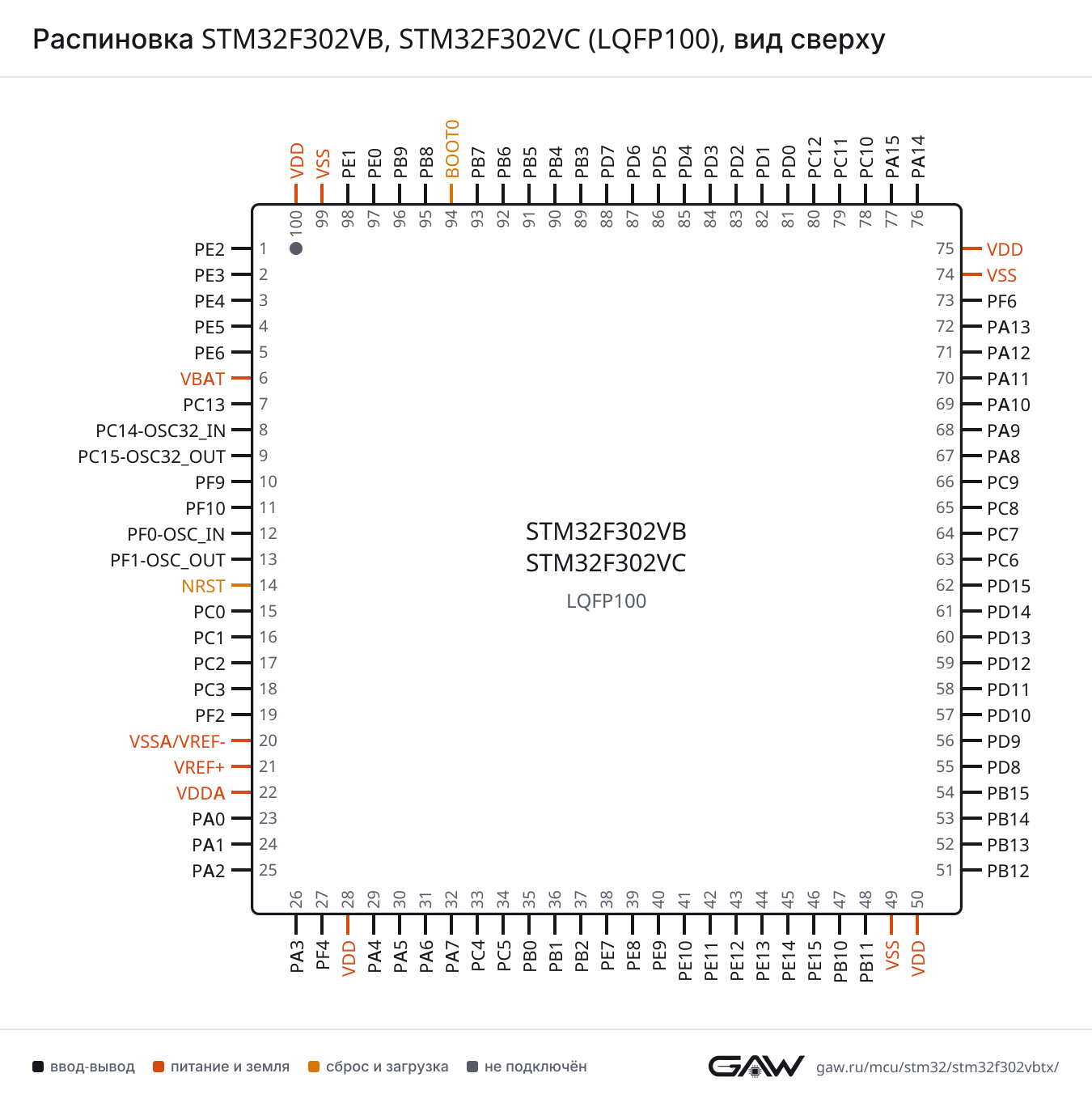

Распиновка STM32F302VB, STM32F302VC (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1350 × 1363 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF7)
CTSPA11 (70, AF7)
DEPA12 (71, AF7)
RTSPA12 (71, AF7)
RXPC5 (34, AF7), PA10 (69, AF7), PB7 (93, AF7), PE1 (98, AF7)
TXPC4 (33, AF7), PA9 (68, AF7), PB6 (92, AF7), PE0 (97, AF7)
USART2CKPA4 (29, AF7), PD7 (88, AF7), PB5 (91, AF7)
CTSPA0 (23, AF7), PD3 (84, AF7)
DEPA1 (24, AF7), PD4 (85, AF7)
RTSPA1 (24, AF7), PD4 (85, AF7)
RXPA3 (26, AF7), PA15 (77, AF7), PD6 (87, AF7), PB4 (90, AF7)
TXPA2 (25, AF7), PA14 (76, AF7), PD5 (86, AF7), PB3 (89, AF7)
USART3CKPB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7)
CTSPB13 (52, AF7), PD11 (58, AF7), PA13 (72, AF7)
DEPB14 (53, AF7), PD12 (59, AF7), PF6 (73, AF7)
RTSPB14 (53, AF7), PD12 (59, AF7), PF6 (73, AF7)
RXPE15 (46, AF7), PB11 (48, AF7), PD9 (56, AF7), PC11 (79, AF7)
TXPB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (79, AF5)
TXPC10 (78, AF5)
UART5RXPD2 (83, AF5)
TXPC12 (80, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF5), PB4 (90, AF5)
MOSIPA7 (32, AF5), PB5 (91, AF5)
NSSPA4 (29, AF5), PA15 (77, AF5)
SCKPA5 (30, AF5), PB3 (89, AF5)
SPI2MISOPB14 (53, AF5)
MOSIPB15 (54, AF5)
NSSPB12 (51, AF5), PD15 (62, AF6)
SCKPF9 (10, AF5), PF10 (11, AF5), PB13 (52, AF5)
SPI3MISOPC11 (79, AF6), PB4 (90, AF6)
MOSIPC12 (80, AF6), PB5 (91, AF6)
NSSPA4 (29, AF6), PA15 (77, AF6)
SCKPC10 (78, AF6), PB3 (89, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (66, AF5)
I2S2CKPB13 (52, AF5)
ext_SDPB14 (53, AF5)
MCKPC6 (63, AF6), PA8 (67, AF5)
SDPB15 (54, AF5)
WSPB12 (51, AF5)
I2S3CKPC10 (78, AF6), PB3 (89, AF6)
ext_SDPC11 (79, AF6), PB4 (90, AF6)
MCKPC7 (64, AF6), PA9 (68, AF5)
SDPC12 (80, AF6), PB5 (91, AF6)
WSPA4 (29, AF6), PA15 (77, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (77, AF4), PB6 (92, AF4), PB8 (95, AF4)
SDAPA14 (76, AF4), PB7 (93, AF4), PB9 (96, AF4)
SMBAPB5 (91, AF4)
I2C2SCLPF1-OSC_OUT (13, AF4), PA9 (68, AF4), PF6 (73, AF4)
SDAPF0-OSC_IN (12, AF4), PA10 (69, AF4)
SMBAPB12 (51, AF4), PA8 (67, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (70, AF9), PD0 (81, AF7), PB8 (95, AF9)
TXPA12 (71, AF9), PD1 (82, AF7), PB9 (96, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (70, AF14)
DPPA12 (71, AF14)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN1PA0 (23)
IN2PA1 (24)
IN3PA2 (25)
IN4PA3 (26)
IN5PF4 (27)
IN6PC0 (15)
IN7PC1 (16)
IN8PC2 (17)
IN9PC3 (18)
IN10PF2 (19)
ADC2EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN1PA4 (29)
IN2PA5 (30)
IN3PA6 (31)
IN4PA7 (32)
IN5PC4 (33)
IN6PC0 (15)
IN7PC1 (16)
IN8PC2 (17)
IN9PC3 (18)
IN10PF2 (19)
IN11PC5 (34)
IN12PB2 (37)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PF9 (10), PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (23), PA4 (29), PA5 (30)
INPPA1 (24)
OUTPA0 (23, AF8), PF4 (27, AF2), PA6 (31, AF8), PA11 (70, AF8), PB8 (95, AF8)
COMP2INMPA2 (25), PA4 (29), PA5 (30)
INPPA3 (26), PA7 (32)
OUTPA2 (25, AF8), PA7 (32, AF8), PA12 (71, AF8), PB9 (96, AF8)
COMP4INMPA4 (29), PA5 (30), PB2 (37), PE8 (39)
INPPB0 (35), PE7 (38)
OUTPB1 (36, AF8)
COMP6INMPA4 (29), PA5 (30), PB15 (54), PD10 (57)
INPPB11 (48), PD11 (58)
OUTPC6 (63, AF7), PA10 (69, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (26), PC5 (34)
VINM_SECPA3 (26), PC5 (34)
VINPPA1 (24), PA3 (26), PA5 (30), PA7 (32)
VINP_SECPA1 (24), PA3 (26), PA5 (30), PA7 (32)
VOUTPA2 (25)
OPAMP2VINMPA5 (30), PC5 (34)
VINM_SECPA5 (30), PC5 (34)
VINPPA7 (32), PB0 (35), PB14 (53), PD14 (61)
VINP_SECPA7 (32), PB0 (35), PB14 (53), PD14 (61)
VOUTPA6 (31)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, AF6), PE15 (46, AF2), PB12 (51, AF6), PA14 (76, AF6), PA15 (77, AF9), PB8 (95, AF12)
BKIN2PC3 (18, AF6), PE14 (45, AF6), PA11 (70, AF12)
CH1PE9 (40, AF2), PA8 (67, AF6)
CH1NPC13 (7, AF4), PA7 (32, AF6), PE8 (39, AF2), PB13 (52, AF6), PA11 (70, AF6)
CH2PE11 (42, AF2), PA9 (68, AF6)
CH2NPB0 (35, AF6), PE10 (41, AF2), PB14 (53, AF6), PA12 (71, AF6)
CH3PE13 (44, AF2), PA10 (69, AF6)
CH3NPF0-OSC_IN (12, AF6), PB1 (36, AF6), PE12 (43, AF2), PB15 (54, AF4)
CH4PE14 (45, AF2), PA11 (70, AF11)
ETRPE7 (38, AF2), PA12 (71, AF11)
TIM2CH1PA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1), PD3 (84, AF2)
CH2PA1 (24, AF1), PD4 (85, AF2), PB3 (89, AF1)
CH3PA2 (25, AF1), PB10 (47, AF1), PA9 (68, AF10), PD7 (88, AF2)
CH4PA3 (26, AF1), PB11 (48, AF1), PA10 (69, AF10), PD6 (87, AF2)
ETRPA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1), PD3 (84, AF2)
TIM3CH1PE2 (1, AF2), PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2)
CH2PE3 (2, AF2), PA4 (29, AF2), PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2)
CH3PE4 (3, AF2), PB0 (35, AF2), PC8 (65, AF2)
CH4PE5 (4, AF2), PB1 (36, AF2), PC9 (66, AF2), PB7 (93, AF10)
ETRPD2 (83, AF2), PB3 (89, AF10)
TIM4CH1PD12 (59, AF2), PA11 (70, AF10), PB6 (92, AF2)
CH2PD13 (60, AF2), PA12 (71, AF10), PB7 (93, AF2)
CH3PD14 (61, AF2), PA13 (72, AF10), PB8 (95, AF2)
CH4PD15 (62, AF2), PF6 (73, AF2), PB9 (96, AF2)
ETRPA8 (67, AF10), PB3 (89, AF2), PE0 (97, AF2)
TIM15BKINPA9 (68, AF9)
CH1PF9 (10, AF3), PA2 (25, AF9), PB14 (53, AF1)
CH1NPA1 (24, AF9), PB15 (54, AF2)
CH2PF10 (11, AF3), PA3 (26, AF9), PB15 (54, AF1)
TIM16BKINPB5 (91, AF1)
CH1PA6 (31, AF1), PA12 (71, AF1), PB4 (90, AF1), PB8 (95, AF1), PE0 (97, AF4)
CH1NPA13 (72, AF1), PB6 (92, AF1)
TIM17BKINPA10 (69, AF1), PB4 (90, AF10)
CH1PA7 (32, AF1), PB5 (91, AF10), PB9 (96, AF1), PE1 (98, AF4)
CH1NPB7 (93, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (7)
OUT_CALIBPC13 (7)
REFINPA1 (24, AF0), PB15 (54, AF0)
TSPC13 (7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (23, AF3)
G1_IO2PA1 (24, AF3)
G1_IO3PA2 (25, AF3)
G1_IO4PA3 (26, AF3)
G2_IO1PA4 (29, AF3)
G2_IO2PA5 (30, AF3)
G2_IO3PA6 (31, AF3)
G2_IO4PA7 (32, AF3)
G3_IO1PC5 (34, AF3)
G3_IO2PB0 (35, AF3)
G3_IO3PB1 (36, AF3)
G3_IO4PB2 (37, AF3)
G4_IO1PA9 (68, AF3)
G4_IO2PA10 (69, AF3)
G4_IO3PA13 (72, AF3)
G4_IO4PA14 (76, AF3)
G5_IO1PB3 (89, AF3)
G5_IO2PB4 (90, AF3)
G5_IO3PB6 (92, AF3)
G5_IO4PB7 (93, AF3)
G6_IO1PB11 (48, AF3)
G6_IO2PB12 (51, AF3)
G6_IO3PB13 (52, AF3)
G6_IO4PB14 (53, AF3)
G7_IO1PE2 (1, AF3)
G7_IO2PE3 (2, AF3)
G7_IO3PE4 (3, AF3)
G7_IO4PE5 (4, AF3)
G8_IO1PD12 (59, AF3)
G8_IO2PD13 (60, AF3)
G8_IO3PD14 (61, AF3)
G8_IO4PD15 (62, AF3)
SYNCPB10 (47, AF3), PB8 (95, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (76, AF0)
JTDIPA15 (77, AF0)
JTDO-TRACESWOPB3 (89, AF0)
JTMS-SWDIOPA13 (72, AF0)
NJTRSTPB4 (90, AF0)
TRACECKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (67, AF0)
OSC_INPF0-OSC_IN (12)
OSC_OUTPF1-OSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP2PA0 (23)
RTC_TAMP3PE6 (5)
SYS_WKUP1PA0 (23)
SYS_WKUP2PC13 (7)
SYS_WKUP3PE6 (5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводSYS_TRACECK (AF0), TIM3_CH1 (AF2), TSC_G7_IO1 (AF3)
2PE3ввод-выводSYS_TRACED0 (AF0), TIM3_CH2 (AF2), TSC_G7_IO2 (AF3)
3PE4ввод-выводSYS_TRACED1 (AF0), TIM3_CH3 (AF2), TSC_G7_IO3 (AF3)
4PE5ввод-выводSYS_TRACED2 (AF0), TIM3_CH4 (AF2), TSC_G7_IO4 (AF3)
5PE6ввод-выводRTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3
6VBATпитание—
7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
10PF9ввод-выводDAC_EXTI9, SPI2_SCK (AF5), TIM15_CH1 (AF3)
11PF10ввод-выводSPI2_SCK (AF5), TIM15_CH2 (AF3)
12PF0-OSC_INввод-выводI2C2_SDA (AF4), RCC_OSC_IN, TIM1_CH3N (AF6)
13PF1-OSC_OUTввод-выводI2C2_SCL (AF4), RCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC1_IN6, ADC2_IN6
16PC1ввод-выводADC1_IN7, ADC2_IN7
17PC2ввод-выводADC1_IN8, ADC2_IN8
18PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6)
19PF2ввод-выводADC1_IN10, ADC2_IN10
20VSSA/VREF-питание—
21VREF+питание—
22VDDAпитание—
23PA0ввод-выводADC1_IN1, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
24PA1ввод-выводADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
25PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
26PA3ввод-выводADC1_IN4, COMP2_INP, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
27PF4ввод-выводADC1_IN5, COMP1_OUT (AF2)
28VDDпитание—
29PA4ввод-выводADC2_IN1, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
30PA5ввод-выводADC2_IN2, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
31PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
32PA7ввод-выводADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
33PC4ввод-выводADC2_IN5, USART1_TX (AF7)
34PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TSC_G3_IO1 (AF3), USART1_RX (AF7)
35PB0ввод-выводCOMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
36PB1ввод-выводCOMP4_OUT (AF8), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
37PB2ввод-выводADC2_IN12, COMP4_INM, TSC_G3_IO4 (AF3)
38PE7ввод-выводCOMP4_INP, TIM1_ETR (AF2)
39PE8ввод-выводCOMP4_INM, TIM1_CH1N (AF2)
40PE9ввод-выводDAC_EXTI9, TIM1_CH1 (AF2)
41PE10ввод-выводTIM1_CH2N (AF2)
42PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, TIM1_CH2 (AF2)
43PE12ввод-выводTIM1_CH3N (AF2)
44PE13ввод-выводTIM1_CH3 (AF2)
45PE14ввод-выводTIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
46PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, TIM1_BKIN (AF2), USART3_RX (AF7)
47PB10ввод-выводTIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
48PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP6_INP, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
49VSSпитание—
50VDDпитание—
51PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
52PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
53PB14ввод-выводI2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
54PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
55PD8ввод-выводUSART3_TX (AF7)
56PD9ввод-выводDAC_EXTI9, USART3_RX (AF7)
57PD10ввод-выводCOMP6_INM, USART3_CK (AF7)
58PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP6_INP, USART3_CTS (AF7)
59PD12ввод-выводTIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
60PD13ввод-выводTIM4_CH2 (AF2), TSC_G8_IO2 (AF3)
61PD14ввод-выводOPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3)
62PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, SPI2_NSS (AF6), TIM4_CH4 (AF2), TSC_G8_IO4 (AF3)
63PC6ввод-выводCOMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2)
64PC7ввод-выводI2S3_MCK (AF6), TIM3_CH2 (AF2)
65PC8ввод-выводTIM3_CH3 (AF2)
66PC9ввод-выводDAC_EXTI9, I2S_CKIN (AF5), TIM3_CH4 (AF2)
67PA8ввод-выводI2C2_SMBA (AF4), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
68PA9ввод-выводDAC_EXTI9, I2C2_SCL (AF4), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
69PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
70PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USB_DM (AF14)
71PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF14)
72PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
73PF6ввод-выводI2C2_SCL (AF4), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
74VSSпитание—
75VDDпитание—
76PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
77PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), USART2_RX (AF7)
78PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), UART4_TX (AF5), USART3_TX (AF7)
79PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), UART4_RX (AF5), USART3_RX (AF7)
80PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), UART5_TX (AF5), USART3_CK (AF7)
81PD0ввод-выводCAN_RX (AF7)
82PD1ввод-выводCAN_TX (AF7)
83PD2ввод-выводTIM3_ETR (AF2), UART5_RX (AF5)
84PD3ввод-выводTIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF7)
85PD4ввод-выводTIM2_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
86PD5ввод-выводUSART2_TX (AF7)
87PD6ввод-выводTIM2_CH4 (AF2), USART2_RX (AF7)
88PD7ввод-выводTIM2_CH3 (AF2), USART2_CK (AF7)
89PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TSC_G5_IO1 (AF3), USART2_TX (AF7)
90PB4ввод-выводI2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
91PB5ввод-выводI2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7)
92PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF7)
93PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF7)
94BOOT0загрузка—
95PB8ввод-выводCAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TSC_SYNC (AF3)
96PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2)
97PE0ввод-выводTIM16_CH1 (AF4), TIM4_ETR (AF2), USART1_TX (AF7)
98PE1ввод-выводTIM17_CH1 (AF4), USART1_RX (AF7)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VREF+21верхнее опорное напряжение АЦП и ЦАП
VSS49, 74, 99общий провод (земля)
VSSA/VREF-20общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F302V(B-C)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F302VBSTM32F302VBTx128 КБ32 КБ
STM32F302VCSTM32F302VCTx256 КБ40 КБ

Линейка STM32F302, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F302VD, STM32F302VESTM32F30298 из 10020: VSSA/VREF- → VSSA; 27: PF4 → VSS
STM32F303VB, STM32F303VCSTM32F303100 из 100выводы совпадают полностью
STM32F358VCSTM32F3x899 из 10037: PB2 → NPOR
STM32F303VD, STM32F303VESTM32F30398 из 10020: VSSA/VREF- → VSSA; 27: PF4 → VSS
STM32F398VESTM32F3x897 из 10020: VSSA/VREF- → VSSA; 27: PF4 → VSS; 37: PB2 → NPOR
STM32F071V8, STM32F071VBSTM32F0x195 из 10020: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 75: VDD → VDDIO2
STM32F072V8, STM32F072VBSTM32F0x295 из 10020: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 75: VDD → VDDIO2
STM32F078VBSTM32F0x894 из 10020: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 37: PB2 → NPOR; 75: VDD → VDDIO2
STM32F091VB, STM32F091VCSTM32F0x194 из 10020: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 75: VDD → VDDIO2; 94: BOOT0 → PF11
STM32F098VCSTM32F0x893 из 10020: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 37: PB2 → NPOR; 75: VDD → VDDIO2; 94: BOOT0 → PF11
STM32F373V8, STM32F373VB, STM32F373VCSTM32F37393 из 10021: VREF+ → VDDA; 22: VDDA → VREF+; 48: PB11 → VREFSD-; 49: VSS → VSSSD; 50: VDD → VDDSD12; 51: PB12 → VDDSD3; 52: PB13 → VREFSD+
STM32F100V8, STM32F100VBSTM32F100 Value Line92 из 10010: PF9 → VSS; 11: PF10 → VDD; 12: PF0 → OSC_IN; 13: PF1 → OSC_OUT; 19: PF2 → VSSA; 20: VSSA/VREF- → VREF-; 27: PF4 → VSS; 73: PF6 → NC

Частые вопросы

На каких выводах USART1 у STM32F302VB?

В корпусе LQFP100 сигнал USART1_TX выведен на PC4 (вывод 33, AF7) или PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7) или PE0 (вывод 97, AF7), USART1_RX — на PC5 (вывод 34, AF7) или PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7) или PE1 (вывод 98, AF7).

Где у STM32F302VB выводы SWD для программатора?

SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F302VB?

I2C1_SCL — PA15 (вывод 77, AF4) или PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PA14 (вывод 76, AF4) или PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32F302VB в корпусе LQFP100?

87 из 100. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F302VB и STM32F302VC?

Объёмом памяти: STM32F302VB — 128 КБ флеш-памяти и 32 КБ ОЗУ, STM32F302VC — 256 КБ флеш-памяти и 40 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F302VB?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
