STM32F358VC в корпусе LQFP100: распиновка
STM32F358VC — микроконтроллер STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 256 КБ флеш-памяти и 40 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 86 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 72 МГц
- Флеш-память
- 256 КБ
- ОЗУ
- 40 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 86
- Напряжение питания
- 1,65…1,95 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

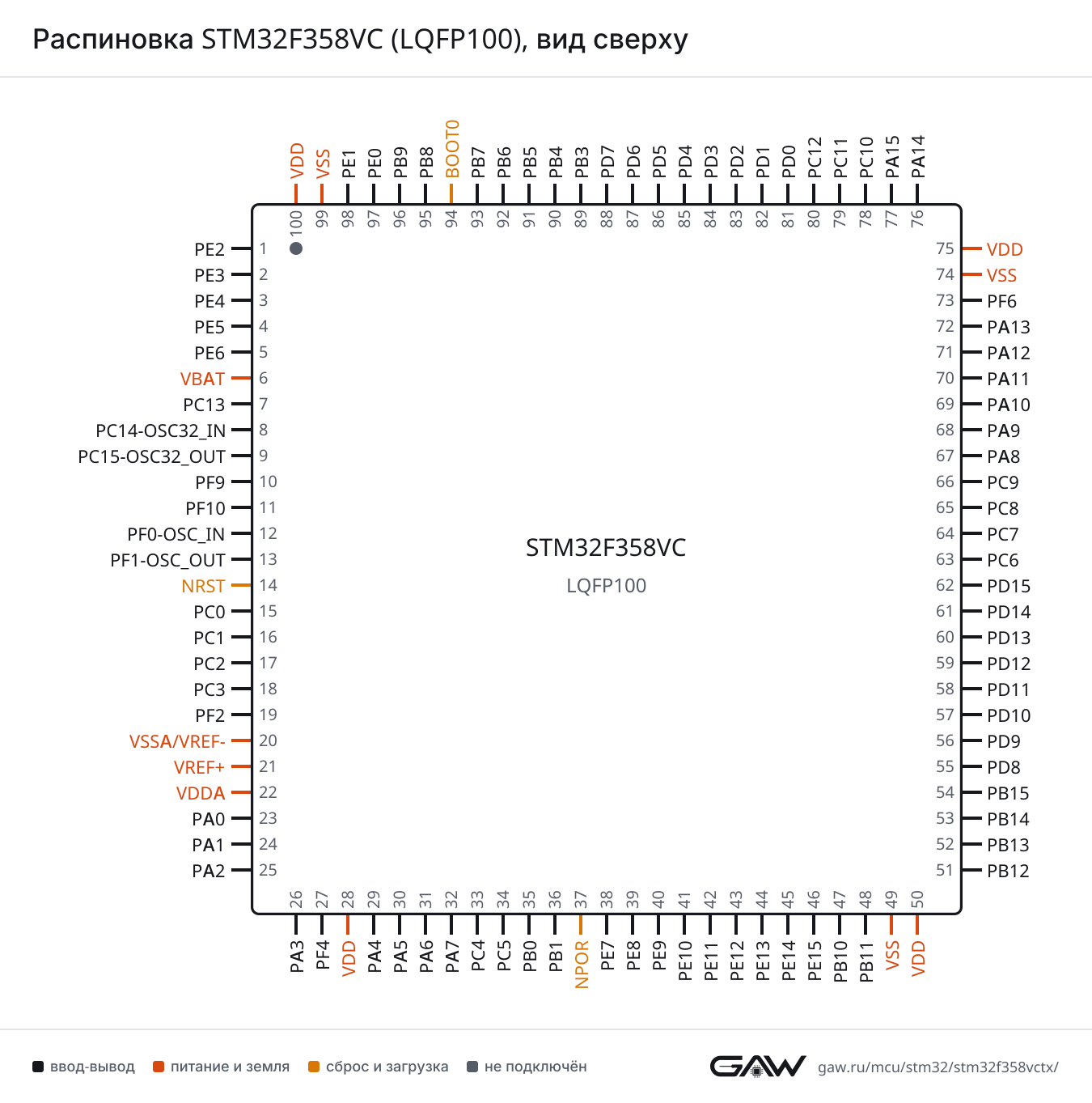

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7) |
| CTS | PA11 (70, AF7) | |
| DE | PA12 (71, AF7) | |
| RTS | PA12 (71, AF7) | |
| RX | PC5 (34, AF7), PA10 (69, AF7), PB7 (93, AF7), PE1 (98, AF7) | |
| TX | PC4 (33, AF7), PA9 (68, AF7), PB6 (92, AF7), PE0 (97, AF7) | |
| USART2 | CK | PA4 (29, AF7), PD7 (88, AF7), PB5 (91, AF7) |
| CTS | PA0 (23, AF7), PD3 (84, AF7) | |
| DE | PA1 (24, AF7), PD4 (85, AF7) | |
| RTS | PA1 (24, AF7), PD4 (85, AF7) | |
| RX | PA3 (26, AF7), PA15 (77, AF7), PD6 (87, AF7), PB4 (90, AF7) | |
| TX | PA2 (25, AF7), PA14 (76, AF7), PD5 (86, AF7), PB3 (89, AF7) | |
| USART3 | CK | PB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PB13 (52, AF7), PD11 (58, AF7), PA13 (72, AF7) | |
| DE | PB14 (53, AF7), PD12 (59, AF7), PF6 (73, AF7) | |
| RTS | PB14 (53, AF7), PD12 (59, AF7), PF6 (73, AF7) | |
| RX | PE15 (46, AF7), PB11 (48, AF7), PD9 (56, AF7), PC11 (79, AF7) | |
| TX | PB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (79, AF5) |
| TX | PC10 (78, AF5) | |
| UART5 | RX | PD2 (83, AF5) |
| TX | PC12 (80, AF5) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF5), PB4 (90, AF5) |
| MOSI | PA7 (32, AF5), PB5 (91, AF5) | |
| NSS | PA4 (29, AF5), PA15 (77, AF5) | |
| SCK | PA5 (30, AF5), PB3 (89, AF5) | |
| SPI2 | MISO | PB14 (53, AF5) |
| MOSI | PB15 (54, AF5) | |
| NSS | PB12 (51, AF5), PD15 (62, AF6) | |
| SCK | PF9 (10, AF5), PF10 (11, AF5), PB13 (52, AF5) | |
| SPI3 | MISO | PC11 (79, AF6), PB4 (90, AF6) |
| MOSI | PC12 (80, AF6), PB5 (91, AF6) | |
| NSS | PA4 (29, AF6), PA15 (77, AF6) | |
| SCK | PC10 (78, AF6), PB3 (89, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (66, AF5) |
| I2S2 | CK | PB13 (52, AF5) |
| ext_SD | PB14 (53, AF5) | |
| MCK | PC6 (63, AF6), PA8 (67, AF5) | |
| SD | PB15 (54, AF5) | |
| WS | PB12 (51, AF5) | |
| I2S3 | CK | PC10 (78, AF6), PB3 (89, AF6) |
| ext_SD | PC11 (79, AF6), PB4 (90, AF6) | |
| MCK | PC7 (64, AF6), PA9 (68, AF5) | |
| SD | PC12 (80, AF6), PB5 (91, AF6) | |
| WS | PA4 (29, AF6), PA15 (77, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA15 (77, AF4), PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PA14 (76, AF4), PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PF1-OSC_OUT (13, AF4), PA9 (68, AF4), PF6 (73, AF4) |
| SDA | PF0-OSC_IN (12, AF4), PA10 (69, AF4) | |
| SMBA | PB12 (51, AF4), PA8 (67, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PA11 (70, AF9), PD0 (81, AF7), PB8 (95, AF9) |
| TX | PA12 (71, AF9), PD1 (82, AF7), PB9 (96, AF9) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN1 | PA0 (23) | |
| IN2 | PA1 (24) | |
| IN3 | PA2 (25) | |
| IN4 | PA3 (26) | |
| IN5 | PF4 (27) | |
| IN6 | PC0 (15) | |
| IN7 | PC1 (16) | |
| IN8 | PC2 (17) | |
| IN9 | PC3 (18) | |
| IN10 | PF2 (19) | |
| ADC2 | EXTI11 | PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN1 | PA4 (29) | |
| IN2 | PA5 (30) | |
| IN3 | PA6 (31) | |
| IN4 | PA7 (32) | |
| IN5 | PC4 (33) | |
| IN6 | PC0 (15) | |
| IN7 | PC1 (16) | |
| IN8 | PC2 (17) | |
| IN9 | PC3 (18) | |
| IN10 | PF2 (19) | |
| IN11 | PC5 (34) | |
| ADC3 | EXTI2 | PE2 (1), PC2 (17), PF2 (19), PA2 (25), PD2 (83) |
| IN1 | PB1 (36) | |
| IN2 | PE9 (40) | |
| IN3 | PE13 (44) | |
| IN5 | PB13 (52) | |
| IN6 | PE8 (39) | |
| IN7 | PD10 (57) | |
| IN8 | PD11 (58) | |
| IN9 | PD12 (59) | |
| IN10 | PD13 (60) | |
| IN11 | PD14 (61) | |
| IN12 | PB0 (35) | |
| IN13 | PE7 (38) | |
| IN14 | PE10 (41) | |
| IN15 | PE11 (42) | |
| IN16 | PE12 (43) | |
| ADC4 | EXTI2 | PE2 (1), PC2 (17), PF2 (19), PA2 (25), PD2 (83) |
| IN1 | PE14 (45) | |
| IN2 | PE15 (46) | |
| IN3 | PB12 (51) | |
| IN4 | PB14 (53) | |
| IN5 | PB15 (54) | |
| IN6 | PE8 (39) | |
| IN7 | PD10 (57) | |
| IN8 | PD11 (58) | |
| IN9 | PD12 (59) | |
| IN10 | PD13 (60) | |
| IN11 | PD14 (61) | |
| IN12 | PD8 (55) | |
| IN13 | PD9 (56) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PF9 (10), PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (29) | |
| OUT2 | PA5 (30) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (23), PA4 (29), PA5 (30) |
| INP | PA1 (24) | |
| OUT | PA0 (23, AF8), PF4 (27, AF2), PA6 (31, AF8), PA11 (70, AF8), PB8 (95, AF8) | |
| COMP2 | INM | PA2 (25), PA4 (29), PA5 (30) |
| INP | PA3 (26), PA7 (32) | |
| OUT | PA2 (25, AF8), PA7 (32, AF8), PA12 (71, AF8), PB9 (96, AF8) | |
| COMP3 | INM | PA4 (29), PA5 (30), PB12 (51), PD15 (62) |
| INP | PB14 (53), PD14 (61) | |
| OUT | PC8 (65, AF7), PA8 (67, AF8) | |
| COMP4 | INM | PA4 (29), PA5 (30), PE8 (39) |
| INP | PB0 (35), PE7 (38) | |
| OUT | PB1 (36, AF8) | |
| COMP5 | INM | PA4 (29), PA5 (30), PB10 (47), PD13 (60) |
| INP | PB13 (52), PD12 (59) | |
| OUT | PC7 (64, AF7), PA9 (68, AF8) | |
| COMP6 | INM | PA4 (29), PA5 (30), PB15 (54), PD10 (57) |
| INP | PB11 (48), PD11 (58) | |
| OUT | PC6 (63, AF7), PA10 (69, AF8) | |
| COMP7 | INM | PC0 (15), PA4 (29), PA5 (30) |
| INP | PC1 (16), PA0 (23) | |
| OUT | PC2 (17, AF3) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA3 (26), PC5 (34) |
| VINM_SEC | PA3 (26), PC5 (34) | |
| VINP | PA1 (24), PA3 (26), PA5 (30), PA7 (32) | |
| VINP_SEC | PA1 (24), PA3 (26), PA5 (30), PA7 (32) | |
| VOUT | PA2 (25) | |
| OPAMP2 | VINM | PA5 (30), PC5 (34) |
| VINM_SEC | PA5 (30), PC5 (34) | |
| VINP | PA7 (32), PB0 (35), PB14 (53), PD14 (61) | |
| VINP_SEC | PA7 (32), PB0 (35), PB14 (53), PD14 (61) | |
| VOUT | PA6 (31) | |
| OPAMP3 | VINM | PB10 (47) |
| VINM_SEC | PB10 (47) | |
| VINP | PA1 (24), PA5 (30), PB0 (35), PB13 (52) | |
| VINP_SEC | PA1 (24), PA5 (30), PB0 (35), PB13 (52) | |
| VOUT | PB1 (36) | |
| OPAMP4 | VINM | PB10 (47), PD8 (55) |
| VINM_SEC | PB10 (47), PD8 (55) | |
| VINP | PA4 (29), PB11 (48), PB13 (52), PD11 (58) | |
| VINP_SEC | PA4 (29), PB11 (48), PB13 (52), PD11 (58) | |
| VOUT | PB12 (51) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (31, AF6), PE15 (46, AF2), PB12 (51, AF6), PA14 (76, AF6), PA15 (77, AF9), PB8 (95, AF12) |
| BKIN2 | PC3 (18, AF6), PE14 (45, AF6), PA11 (70, AF12) | |
| CH1 | PE9 (40, AF2), PA8 (67, AF6) | |
| CH1N | PC13 (7, AF4), PA7 (32, AF6), PE8 (39, AF2), PB13 (52, AF6), PA11 (70, AF6) | |
| CH2 | PE11 (42, AF2), PA9 (68, AF6) | |
| CH2N | PB0 (35, AF6), PE10 (41, AF2), PB14 (53, AF6), PA12 (71, AF6) | |
| CH3 | PE13 (44, AF2), PA10 (69, AF6) | |
| CH3N | PF0-OSC_IN (12, AF6), PB1 (36, AF6), PE12 (43, AF2), PB15 (54, AF4) | |
| CH4 | PE14 (45, AF2), PA11 (70, AF11) | |
| ETR | PE7 (38, AF2), PA12 (71, AF11) | |
| TIM2 | CH1 | PA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1), PD3 (84, AF2) |
| CH2 | PA1 (24, AF1), PD4 (85, AF2), PB3 (89, AF1) | |
| CH3 | PA2 (25, AF1), PB10 (47, AF1), PA9 (68, AF10), PD7 (88, AF2) | |
| CH4 | PA3 (26, AF1), PB11 (48, AF1), PA10 (69, AF10), PD6 (87, AF2) | |
| ETR | PA0 (23, AF1), PA5 (30, AF1), PA15 (77, AF1), PD3 (84, AF2) | |
| TIM3 | CH1 | PE2 (1, AF2), PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2) |
| CH2 | PE3 (2, AF2), PA4 (29, AF2), PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PE4 (3, AF2), PB0 (35, AF2), PC8 (65, AF2) | |
| CH4 | PE5 (4, AF2), PB1 (36, AF2), PC9 (66, AF2), PB7 (93, AF10) | |
| ETR | PD2 (83, AF2), PB3 (89, AF10) | |
| TIM4 | CH1 | PD12 (59, AF2), PA11 (70, AF10), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PA12 (71, AF10), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PA13 (72, AF10), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PF6 (73, AF2), PB9 (96, AF2) | |
| ETR | PA8 (67, AF10), PB3 (89, AF2), PE0 (97, AF2) | |
| TIM8 | BKIN | PA0 (23, AF9), PA6 (31, AF4), PA10 (69, AF11), PD2 (83, AF4), PB7 (93, AF5) |
| BKIN2 | PC9 (66, AF6), PD1 (82, AF6), PB6 (92, AF10) | |
| CH1 | PC6 (63, AF4), PA15 (77, AF2), PB6 (92, AF5) | |
| CH1N | PA7 (32, AF4), PC10 (78, AF4), PB3 (89, AF4) | |
| CH2 | PC7 (64, AF4), PA14 (76, AF5), PB8 (95, AF10) | |
| CH2N | PB0 (35, AF4), PC11 (79, AF4), PB4 (90, AF4) | |
| CH3 | PC8 (65, AF4), PB9 (96, AF10) | |
| CH3N | PB1 (36, AF4), PC12 (80, AF4), PB5 (91, AF3) | |
| CH4 | PC9 (66, AF4), PD1 (82, AF4) | |
| ETR | PA0 (23, AF10), PB6 (92, AF6) | |
| TIM15 | BKIN | PA9 (68, AF9) |
| CH1 | PF9 (10, AF3), PA2 (25, AF9), PB14 (53, AF1) | |
| CH1N | PA1 (24, AF9), PB15 (54, AF2) | |
| CH2 | PF10 (11, AF3), PA3 (26, AF9), PB15 (54, AF1) | |
| TIM16 | BKIN | PB5 (91, AF1) |
| CH1 | PA6 (31, AF1), PA12 (71, AF1), PB4 (90, AF1), PB8 (95, AF1), PE0 (97, AF4) | |
| CH1N | PA13 (72, AF1), PB6 (92, AF1) | |
| TIM17 | BKIN | PA10 (69, AF1), PB4 (90, AF10) |
| CH1 | PA7 (32, AF1), PB5 (91, AF10), PB9 (96, AF1), PE1 (98, AF4) | |
| CH1N | PB7 (93, AF1) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (7) |
| OUT_CALIB | PC13 (7) | |
| REFIN | PA1 (24, AF0), PB15 (54, AF0) | |
| TS | PC13 (7) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (23, AF3) |
| G1_IO2 | PA1 (24, AF3) | |
| G1_IO3 | PA2 (25, AF3) | |
| G1_IO4 | PA3 (26, AF3) | |
| G2_IO1 | PA4 (29, AF3) | |
| G2_IO2 | PA5 (30, AF3) | |
| G2_IO3 | PA6 (31, AF3) | |
| G2_IO4 | PA7 (32, AF3) | |
| G3_IO1 | PC5 (34, AF3) | |
| G3_IO2 | PB0 (35, AF3) | |
| G3_IO3 | PB1 (36, AF3) | |
| G4_IO1 | PA9 (68, AF3) | |
| G4_IO2 | PA10 (69, AF3) | |
| G4_IO3 | PA13 (72, AF3) | |
| G4_IO4 | PA14 (76, AF3) | |
| G5_IO1 | PB3 (89, AF3) | |
| G5_IO2 | PB4 (90, AF3) | |
| G5_IO3 | PB6 (92, AF3) | |
| G5_IO4 | PB7 (93, AF3) | |
| G6_IO1 | PB11 (48, AF3) | |
| G6_IO2 | PB12 (51, AF3) | |
| G6_IO3 | PB13 (52, AF3) | |
| G6_IO4 | PB14 (53, AF3) | |
| G7_IO1 | PE2 (1, AF3) | |
| G7_IO2 | PE3 (2, AF3) | |
| G7_IO3 | PE4 (3, AF3) | |
| G7_IO4 | PE5 (4, AF3) | |
| G8_IO1 | PD12 (59, AF3) | |
| G8_IO2 | PD13 (60, AF3) | |
| G8_IO3 | PD14 (61, AF3) | |
| G8_IO4 | PD15 (62, AF3) | |
| SYNC | PB10 (47, AF3), PB8 (95, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (76, AF0) |
| JTDI | PA15 (77, AF0) | |
| JTDO-TRACESWO | PB3 (89, AF0) | |
| JTMS-SWDIO | PA13 (72, AF0) | |
| NJTRST | PB4 (90, AF0) | |
| TRACECK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0) | |
| TRACED1 | PE4 (3, AF0) | |
| TRACED2 | PE5 (4, AF0) | |
| TRACED3 | PE6 (5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (67, AF0) |
| OSC_IN | PF0-OSC_IN (12) | |
| OSC_OUT | PF1-OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (7) |
| RTC_TAMP2 | PA0 (23) | |
| RTC_TAMP3 | PE6 (5) | |
| SYS_WKUP1 | PA0 (23) | |
| SYS_WKUP2 | PC13 (7) | |
| SYS_WKUP3 | PE6 (5) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | ADC3_EXTI2, ADC4_EXTI2, SYS_TRACECK (AF0), TIM3_CH1 (AF2), TSC_G7_IO1 (AF3) |
| 2 | PE3 | ввод-вывод | SYS_TRACED0 (AF0), TIM3_CH2 (AF2), TSC_G7_IO2 (AF3) |
| 3 | PE4 | ввод-вывод | SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TSC_G7_IO3 (AF3) |
| 4 | PE5 | ввод-вывод | SYS_TRACED2 (AF0), TIM3_CH4 (AF2), TSC_G7_IO4 (AF3) |
| 5 | PE6 | ввод-вывод | RTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3 |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4) |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 10 | PF9 | ввод-вывод | DAC_EXTI9, SPI2_SCK (AF5), TIM15_CH1 (AF3) |
| 11 | PF10 | ввод-вывод | SPI2_SCK (AF5), TIM15_CH2 (AF3) |
| 12 | PF0-OSC_IN | ввод-вывод | I2C2_SDA (AF4), RCC_OSC_IN, TIM1_CH3N (AF6) |
| 13 | PF1-OSC_OUT | ввод-вывод | I2C2_SCL (AF4), RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN6, ADC2_IN6, COMP7_INM |
| 16 | PC1 | ввод-вывод | ADC1_IN7, ADC2_IN7, COMP7_INP |
| 17 | PC2 | ввод-вывод | ADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT (AF3) |
| 18 | PC3 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6) |
| 19 | PF2 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_EXTI2, ADC4_EXTI2 |
| 20 | VSSA/VREF- | питание | — |
| 21 | VREF+ | питание | — |
| 22 | VDDA | питание | — |
| 23 | PA0 | ввод-вывод | ADC1_IN1, COMP1_INM, COMP1_OUT (AF8), COMP7_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_BKIN (AF9), TIM8_ETR (AF10), TSC_G1_IO1 (AF3), USART2_CTS (AF7) |
| 24 | PA1 | ввод-вывод | ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7) |
| 25 | PA2 | ввод-вывод | ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7) |
| 26 | PA3 | ввод-вывод | ADC1_IN4, COMP2_INP, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7) |
| 27 | PF4 | ввод-вывод | ADC1_IN5, COMP1_OUT (AF2) |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT1, I2S3_WS (AF6), OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7) |
| 30 | PA5 | ввод-вывод | ADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3) |
| 31 | PA6 | ввод-вывод | ADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4), TSC_G2_IO3 (AF3) |
| 32 | PA7 | ввод-вывод | ADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), TSC_G2_IO4 (AF3) |
| 33 | PC4 | ввод-вывод | ADC2_IN5, USART1_TX (AF7) |
| 34 | PC5 | ввод-вывод | ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TSC_G3_IO1 (AF3), USART1_RX (AF7) |
| 35 | PB0 | ввод-вывод | ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), TSC_G3_IO2 (AF3) |
| 36 | PB1 | ввод-вывод | ADC3_IN1, COMP4_OUT (AF8), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4), TSC_G3_IO3 (AF3) |
| 37 | NPOR | сброс | — |
| 38 | PE7 | ввод-вывод | ADC3_IN13, COMP4_INP, TIM1_ETR (AF2) |
| 39 | PE8 | ввод-вывод | ADC3_IN6, ADC4_IN6, COMP4_INM, TIM1_CH1N (AF2) |
| 40 | PE9 | ввод-вывод | ADC3_IN2, DAC_EXTI9, TIM1_CH1 (AF2) |
| 41 | PE10 | ввод-вывод | ADC3_IN14, TIM1_CH2N (AF2) |
| 42 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, TIM1_CH2 (AF2) |
| 43 | PE12 | ввод-вывод | ADC3_IN16, TIM1_CH3N (AF2) |
| 44 | PE13 | ввод-вывод | ADC3_IN3, TIM1_CH3 (AF2) |
| 45 | PE14 | ввод-вывод | ADC4_IN1, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2) |
| 46 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC4_IN2, TIM1_BKIN (AF2), USART3_RX (AF7) |
| 47 | PB10 | ввод-вывод | COMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7) |
| 48 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7) |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | ADC4_IN3, COMP3_INM, I2C2_SMBA (AF4), I2S2_WS (AF5), OPAMP4_VOUT, SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7) |
| 52 | PB13 | ввод-вывод | ADC3_IN5, COMP5_INP, I2S2_CK (AF5), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7) |
| 53 | PB14 | ввод-вывод | ADC4_IN4, COMP3_INP, I2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4) |
| 55 | PD8 | ввод-вывод | ADC4_IN12, OPAMP4_VINM, OPAMP4_VINM_SEC, USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | ADC4_IN13, DAC_EXTI9, USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | ADC3_IN7, ADC4_IN7, COMP6_INM, USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, USART3_CTS (AF7) |
| 59 | PD12 | ввод-вывод | ADC3_IN9, ADC4_IN9, COMP5_INP, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | ADC3_IN10, ADC4_IN10, COMP5_INM, TIM4_CH2 (AF2), TSC_G8_IO2 (AF3) |
| 61 | PD14 | ввод-вывод | ADC3_IN11, ADC4_IN11, COMP3_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, COMP3_INM, SPI2_NSS (AF6), TIM4_CH4 (AF2), TSC_G8_IO4 (AF3) |
| 63 | PC6 | ввод-вывод | COMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4) |
| 64 | PC7 | ввод-вывод | COMP5_OUT (AF7), I2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4) |
| 65 | PC8 | ввод-вывод | COMP3_OUT (AF7), TIM3_CH3 (AF2), TIM8_CH3 (AF4) |
| 66 | PC9 | ввод-вывод | DAC_EXTI9, I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4) |
| 67 | PA8 | ввод-вывод | COMP3_OUT (AF8), I2C2_SMBA (AF4), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7) |
| 68 | PA9 | ввод-вывод | COMP5_OUT (AF8), DAC_EXTI9, I2C2_SCL (AF4), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7) |
| 69 | PA10 | ввод-вывод | COMP6_OUT (AF8), I2C2_SDA (AF4), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), TSC_G4_IO2 (AF3), USART1_RX (AF7) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7) |
| 71 | PA12 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7) |
| 72 | PA13 | ввод-вывод | IR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7) |
| 73 | PF6 | ввод-вывод | I2C2_SCL (AF4), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 | ввод-вывод | I2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), TSC_G4_IO4 (AF3), USART2_TX (AF7) |
| 77 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1 (AF2), USART2_RX (AF7) |
| 78 | PC10 | ввод-вывод | I2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | I2S3_SD (AF6), SPI3_MOSI (AF6), TIM8_CH3N (AF4), UART5_TX (AF5), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | CAN_RX (AF7) |
| 82 | PD1 | ввод-вывод | CAN_TX (AF7), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4) |
| 83 | PD2 | ввод-вывод | ADC3_EXTI2, ADC4_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5) |
| 84 | PD3 | ввод-вывод | TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF7) |
| 85 | PD4 | ввод-вывод | TIM2_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | TIM2_CH4 (AF2), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | TIM2_CH3 (AF2), USART2_CK (AF7) |
| 89 | PB3 | ввод-вывод | I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), TSC_G5_IO1 (AF3), USART2_TX (AF7) |
| 90 | PB4 | ввод-вывод | I2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), TSC_G5_IO2 (AF3), USART2_RX (AF7) |
| 91 | PB5 | ввод-вывод | I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7) |
| 92 | PB6 | ввод-вывод | I2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), TSC_G5_IO3 (AF3), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), TSC_G5_IO4 (AF3), USART1_RX (AF7) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | CAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), TSC_SYNC (AF3) |
| 96 | PB9 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), DAC_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), TIM8_CH3 (AF10) |
| 97 | PE0 | ввод-вывод | TIM16_CH1 (AF4), TIM4_ETR (AF2), USART1_TX (AF7) |
| 98 | PE1 | ввод-вывод | TIM17_CH1 (AF4), USART1_RX (AF7) |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VDD | 28, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 22 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF+ | 21 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 49, 74, 99 | общий провод (земля) |
| VSSA/VREF- | 20 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NPOR | 37 | — |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F358VCTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F358VC | STM32F358VCTx | 256 КБ | 40 КБ |
Линейка STM32F3x8, семейство STM32F3, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F398VE | STM32F3x8 | 98 из 100 | 20: VSSA/VREF- → VSSA; 27: PF4 → VSS |
| STM32F378VC | STM32F3x8 | 93 из 100 | 21: VREF+ → VDDA; 22: VDDA → VREF+; 48: PB11 → VREFSD-; 49: VSS → VSSSD; 50: VDD → VDDSD12; 51: PB12 → VDDSD3; 52: PB13 → VREFSD+ |
| STM32F302VB, STM32F302VC | STM32F302 | 99 из 100 | 37: NPOR → PB2 |
| STM32F303VB, STM32F303VC | STM32F303 | 99 из 100 | 37: NPOR → PB2 |
| STM32F302VD, STM32F302VE | STM32F302 | 97 из 100 | 20: VSSA/VREF- → VSSA; 27: PF4 → VSS; 37: NPOR → PB2 |
| STM32F303VD, STM32F303VE | STM32F303 | 97 из 100 | 20: VSSA/VREF- → VSSA; 27: PF4 → VSS; 37: NPOR → PB2 |
| STM32F078VB | STM32F0x8 | 95 из 100 | 20: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 75: VDD → VDDIO2 |
| STM32F071V8, STM32F071VB | STM32F0x1 | 94 из 100 | 20: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 37: NPOR → PB2; 75: VDD → VDDIO2 |
| STM32F072V8, STM32F072VB | STM32F0x2 | 94 из 100 | 20: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 37: NPOR → PB2; 75: VDD → VDDIO2 |
| STM32F098VC | STM32F0x8 | 94 из 100 | 20: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 75: VDD → VDDIO2; 94: BOOT0 → PF11 |
| STM32F091VB, STM32F091VC | STM32F0x1 | 93 из 100 | 20: VSSA/VREF- → VSSA; 21: VREF+ → VDDA; 22: VDDA → PF3; 27: PF4 → VSS; 37: NPOR → PB2; 75: VDD → VDDIO2; 94: BOOT0 → PF11 |
| STM32F373V8, STM32F373VB, STM32F373VC | STM32F373 | 92 из 100 | 21: VREF+ → VDDA; 22: VDDA → VREF+; 37: NPOR → PB2; 48: PB11 → VREFSD-; 49: VSS → VSSSD; 50: VDD → VDDSD12; 51: PB12 → VDDSD3; 52: PB13 → VREFSD+ |
Частые вопросы
На каких выводах USART1 у STM32F358VC?
В корпусе LQFP100 сигнал USART1_TX выведен на PC4 (вывод 33, AF7) или PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7) или PE0 (вывод 97, AF7), USART1_RX — на PC5 (вывод 34, AF7) или PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7) или PE1 (вывод 98, AF7).
Где у STM32F358VC выводы SWD для программатора?
SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F358VC?
I2C1_SCL — PA15 (вывод 77, AF4) или PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PA14 (вывод 76, AF4) или PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32F358VC в корпусе LQFP100?
86 из 100. Ещё 11 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F358VC?
От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F3Cortex-M4 с FPU, до 72 МГц: F301–F303, F334, F373 и версии F3x8 на 1,8 В — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
