STM32F072V8 и STM32F072VB в корпусе LQFP100: распиновка

STM32F072V8 и STM32F072VB — микроконтроллеры STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 64 и 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 87 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
64 и 128 КБ
ОЗУ
16 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
87
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

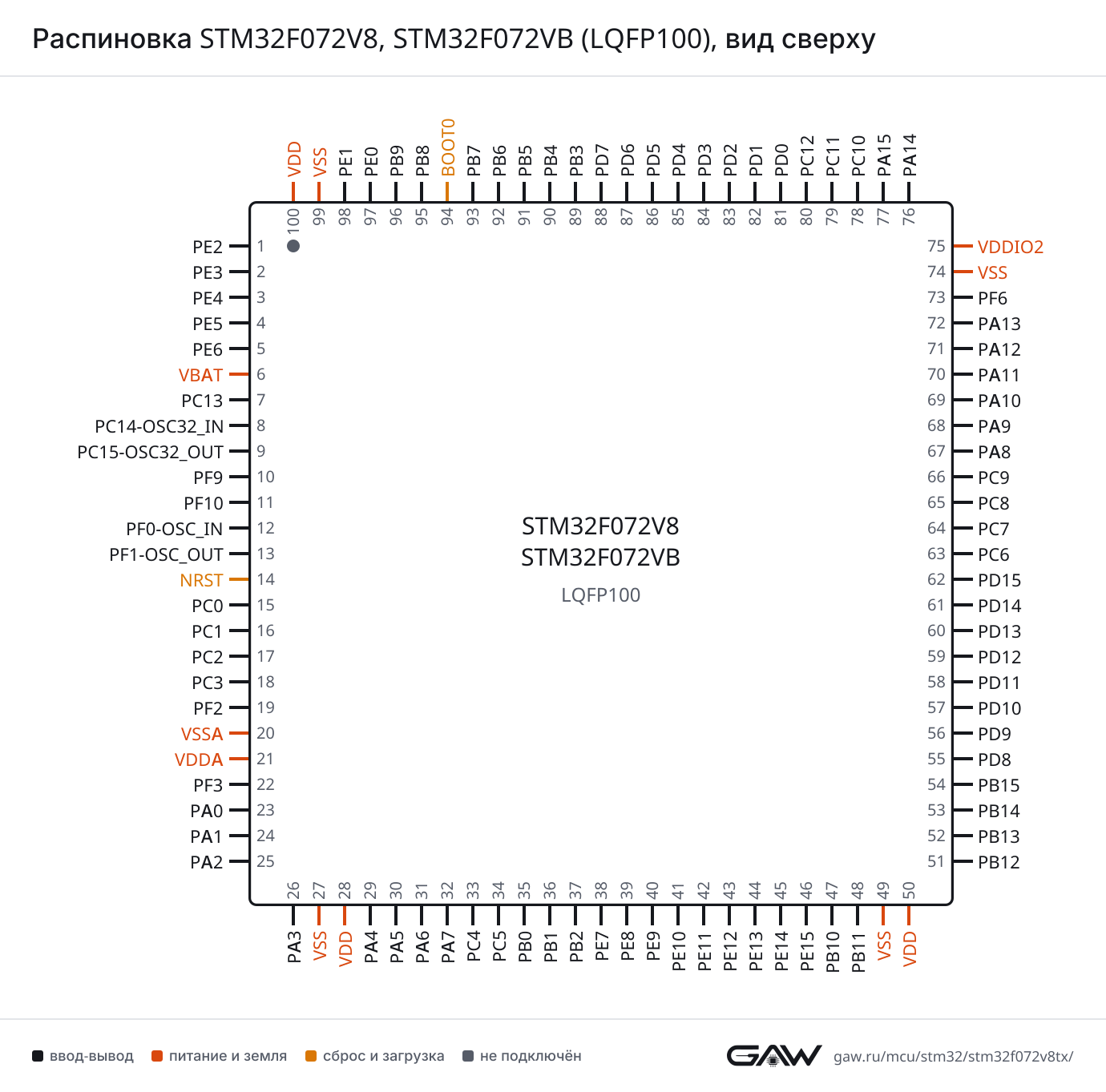

Распиновка STM32F072V8, STM32F072VB в корпусе LQFP100, вид сверхуSTM32F072V8STM32F072VBLQFP100, вид сверхуPE2 — вывод 1: TIM3_ETR, TSC_G7_IO11PE2PE3 — вывод 2: TIM3_CH1, TSC_G7_IO22PE3PE4 — вывод 3: TIM3_CH2, TSC_G7_IO33PE4PE5 — вывод 4: TIM3_CH3, TSC_G7_IO44PE5PE6 — вывод 5: RTC_TAMP3, SYS_WKUP3, TIM3_CH45PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP27PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: RCC_OSC32_OUT9PC15-OSC32_OUTPF9 — вывод 10: DAC_EXTI9, TIM15_CH110PF9PF10 — вывод 11: TIM15_CH211PF10PF0-OSC_IN — вывод 12: CRS_SYNC, RCC_OSC_IN12PF0-OSC_INPF1-OSC_OUT — вывод 13: RCC_OSC_OUT13PF1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC_IN1015PC0PC1 — вывод 16: ADC_IN1116PC1PC2 — вывод 17: ADC_IN12, I2S2_MCK, SPI2_MISO17PC2PC3 — вывод 18: ADC_IN13, I2S2_SD, SPI2_MOSI18PC3PF2 — вывод 19: SYS_WKUP819PF2VSSA — вывод 2020VSSAVDDA — вывод 2121VDDAPF3 — вывод 2222PF3PA0 — вывод 23: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TX23PA0PA1 — вывод 24: ADC_IN1, COMP1_INP, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RX24PA1PA2 — вывод 25: ADC_IN2, COMP2_INM, COMP2_OUT, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX25PA2PA3 — вывод 26: ADC_IN3, COMP2_INP, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX26PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CK29PA4PA5 — вывод 30: ADC_IN5, CEC, COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO230PA5PA6 — вывод 31: ADC_IN6, COMP1_OUT, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3, USART3_CTS31PA6PA7 — вывод 32: ADC_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO432PA7PC4 — вывод 33: ADC_IN14, USART3_TX33PC4PC5 — вывод 34: ADC_IN15, SYS_WKUP5, TSC_G3_IO1, USART3_RX34PC5PB0 — вывод 35: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2, USART3_CK35PB0PB1 — вывод 36: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3, USART3_DE, USART3_RTS36PB1PB2 — вывод 37: TSC_G3_IO437PB2PE7 — вывод 38: TIM1_ETR38PE7PE8 — вывод 39: TIM1_CH1N39PE8PE9 — вывод 40: DAC_EXTI9, TIM1_CH140PE9PE10 — вывод 41: TIM1_CH2N41PE10PE11 — вывод 42: TIM1_CH242PE11PE12 — вывод 43: I2S1_WS, SPI1_NSS, TIM1_CH3N43PE12PE13 — вывод 44: I2S1_CK, SPI1_SCK, TIM1_CH344PE13PE14 — вывод 45: I2S1_MCK, SPI1_MISO, TIM1_CH445PE14PE15 — вывод 46: I2S1_SD, SPI1_MOSI, TIM1_BKIN46PE15PB10 — вывод 47: CEC, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX47PB10PB11 — вывод 48: I2C2_SDA, TIM2_CH4, TSC_G6_IO1, USART3_RX48PB11VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: I2S2_WS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G6_IO2, USART3_CK51PB12PB13 — вывод 52: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS52PB13PB14 — вывод 53: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS53PB14PB15 — вывод 54: I2S2_SD, RTC_REFIN, SPI2_MOSI, SYS_WKUP7, TIM15_CH1N, TIM15_CH2, TIM1_CH3N54PB15PD8 — вывод 55: USART3_TX55PD8PD9 — вывод 56: DAC_EXTI9, USART3_RX56PD9PD10 — вывод 57: USART3_CK57PD10PD11 — вывод 58: USART3_CTS58PD11PD12 — вывод 59: TSC_G8_IO1, USART3_DE, USART3_RTS59PD12PD13 — вывод 60: TSC_G8_IO260PD13PD14 — вывод 61: TSC_G8_IO361PD14PD15 — вывод 62: CRS_SYNC, TSC_G8_IO462PD15PC6 — вывод 63: TIM3_CH163PC6PC7 — вывод 64: TIM3_CH264PC7PC8 — вывод 65: TIM3_CH365PC8PC9 — вывод 66: DAC_EXTI9, TIM3_CH466PC9PA8 — вывод 67: CRS_SYNC, RCC_MCO, TIM1_CH1, USART1_CK67PA8PA9 — вывод 68: DAC_EXTI9, TIM15_BKIN, TIM1_CH2, TSC_G4_IO1, USART1_TX68PA9PA10 — вывод 69: TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RX69PA10PA11 — вывод 70: CAN_RX, COMP1_OUT, TIM1_CH4, TSC_G4_IO3, USART1_CTS, USB_DM70PA11PA12 — вывод 71: CAN_TX, COMP2_OUT, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DP71PA12PA13 — вывод 72: IR_OUT, SYS_SWDIO, USB_NOE72PA13PF6 — вывод 7373PF6VSS — вывод 7474VSSVDDIO2 — вывод 7575VDDIO2PA14 — вывод 76: SYS_SWCLK, USART2_TX76PA14PA15 — вывод 77: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTS77PA15PC10 — вывод 78: USART3_TX, USART4_TX78PC10PC11 — вывод 79: USART3_RX, USART4_RX79PC11PC12 — вывод 80: USART3_CK, USART4_CK80PC12PD0 — вывод 81: CAN_RX, I2S2_WS, SPI2_NSS81PD0PD1 — вывод 82: CAN_TX, I2S2_CK, SPI2_SCK82PD1PD2 — вывод 83: TIM3_ETR, USART3_DE, USART3_RTS83PD2PD3 — вывод 84: I2S2_MCK, SPI2_MISO, USART2_CTS84PD3PD4 — вывод 85: I2S2_SD, SPI2_MOSI, USART2_DE, USART2_RTS85PD4PD5 — вывод 86: USART2_TX86PD5PD6 — вывод 87: USART2_RX87PD6PD7 — вывод 88: USART2_CK88PD7PB3 — вывод 89: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO189PB3PB4 — вывод 90: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO290PB4PB5 — вывод 91: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH291PB5PB6 — вывод 92: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX92PB6PB7 — вывод 93: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX, USART4_CTS93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: CAN_RX, CEC, I2C1_SCL, TIM16_CH1, TSC_SYNC95PB8PB9 — вывод 96: CAN_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH196PB9PE0 — вывод 97: TIM16_CH197PE0PE1 — вывод 98: TIM17_CH198PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F072V8, STM32F072VB (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1380 × 1363 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF1)
CTSPA11 (70, AF1)
DEPA12 (71, AF1)
RTSPA12 (71, AF1)
RXPA10 (69, AF1), PB7 (93, AF0)
TXPA9 (68, AF1), PB6 (92, AF0)
USART2CKPA4 (29, AF1), PD7 (88, AF0)
CTSPA0 (23, AF1), PD3 (84, AF0)
DEPA1 (24, AF1), PD4 (85, AF0)
RTSPA1 (24, AF1), PD4 (85, AF0)
RXPA3 (26, AF1), PA15 (77, AF1), PD6 (87, AF0)
TXPA2 (25, AF1), PA14 (76, AF1), PD5 (86, AF0)
USART3CKPB0 (35, AF4), PB12 (51, AF4), PD10 (57, AF0), PC12 (80, AF1)
CTSPA6 (31, AF4), PB13 (52, AF4), PD11 (58, AF0)
DEPB1 (36, AF4), PB14 (53, AF4), PD12 (59, AF0), PD2 (83, AF1)
RTSPB1 (36, AF4), PB14 (53, AF4), PD12 (59, AF0), PD2 (83, AF1)
RXPC5 (34, AF1), PB11 (48, AF4), PD9 (56, AF0), PC11 (79, AF1)
TXPC4 (33, AF1), PB10 (47, AF4), PD8 (55, AF0), PC10 (78, AF1)
USART4CKPC12 (80, AF0)
CTSPB7 (93, AF4)
DEPA15 (77, AF4)
RTSPA15 (77, AF4)
RXPA1 (24, AF4), PC11 (79, AF0)
TXPA0 (23, AF4), PC10 (78, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF0), PE14 (45, AF1), PB4 (90, AF0)
MOSIPA7 (32, AF0), PE15 (46, AF1), PB5 (91, AF0)
NSSPA4 (29, AF0), PE12 (43, AF1), PA15 (77, AF0)
SCKPA5 (30, AF0), PE13 (44, AF1), PB3 (89, AF0)
SPI2MISOPC2 (17, AF1), PB14 (53, AF0), PD3 (84, AF1)
MOSIPC3 (18, AF1), PB15 (54, AF0), PD4 (85, AF1)
NSSPB12 (51, AF0), PD0 (81, AF1), PB9 (96, AF5)
SCKPB10 (47, AF5), PB13 (52, AF0), PD1 (82, AF1)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (30, AF0), PE13 (44, AF1), PB3 (89, AF0)
MCKPA6 (31, AF0), PE14 (45, AF1), PB4 (90, AF0)
SDPA7 (32, AF0), PE15 (46, AF1), PB5 (91, AF0)
WSPA4 (29, AF0), PE12 (43, AF1), PA15 (77, AF0)
I2S2CKPB10 (47, AF5), PB13 (52, AF0), PD1 (82, AF1)
MCKPC2 (17, AF1), PB14 (53, AF0), PD3 (84, AF1)
SDPC3 (18, AF1), PB15 (54, AF0), PD4 (85, AF1)
WSPB12 (51, AF0), PD0 (81, AF1), PB9 (96, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92, AF1), PB8 (95, AF1)
SDAPB7 (93, AF1), PB9 (96, AF1)
SMBAPB5 (91, AF3)
I2C2SCLPB10 (47, AF1), PB13 (52, AF5)
SDAPB11 (48, AF1), PB14 (53, AF5)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (70, AF4), PD0 (81, AF0), PB8 (95, AF4)
TXPA12 (71, AF4), PD1 (82, AF0), PB9 (96, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (70)
DPPA12 (71)
NOEPA13 (72, AF2)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (30, AF1), PB10 (47, AF0), PB8 (95, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PF9 (10), PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (23), PA4 (29), PA5 (30)
INPPA1 (24)
OUTPA0 (23, AF7), PA6 (31, AF7), PA11 (70, AF7)
COMP2INMPA2 (25), PA4 (29), PA5 (30)
INPPA3 (26)
OUTPA2 (25, AF7), PA7 (32, AF7), PA12 (71, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, AF2), PE15 (46, AF0), PB12 (51, AF2)
CH1PE9 (40, AF0), PA8 (67, AF2)
CH1NPA7 (32, AF2), PE8 (39, AF0), PB13 (52, AF2)
CH2PE11 (42, AF0), PA9 (68, AF2)
CH2NPB0 (35, AF2), PE10 (41, AF0), PB14 (53, AF2)
CH3PE13 (44, AF0), PA10 (69, AF2)
CH3NPB1 (36, AF2), PE12 (43, AF0), PB15 (54, AF2)
CH4PE14 (45, AF0), PA11 (70, AF2)
ETRPE7 (38, AF0), PA12 (71, AF2)
TIM2CH1PA0 (23, AF2), PA5 (30, AF2), PA15 (77, AF2)
CH2PA1 (24, AF2), PB3 (89, AF2)
CH3PA2 (25, AF2), PB10 (47, AF2)
CH4PA3 (26, AF2), PB11 (48, AF2)
ETRPA0 (23, AF2), PA5 (30, AF2), PA15 (77, AF2)
TIM3CH1PE3 (2, AF0), PA6 (31, AF1), PC6 (63, AF0), PB4 (90, AF1)
CH2PE4 (3, AF0), PA7 (32, AF1), PC7 (64, AF0), PB5 (91, AF1)
CH3PE5 (4, AF0), PB0 (35, AF1), PC8 (65, AF0)
CH4PE6 (5, AF0), PB1 (36, AF1), PC9 (66, AF0)
ETRPE2 (1, AF0), PD2 (83, AF0)
TIM14CH1PA4 (29, AF4), PA7 (32, AF4), PB1 (36, AF0)
TIM15BKINPB12 (51, AF5), PA9 (68, AF0)
CH1PF9 (10, AF0), PA2 (25, AF0), PB14 (53, AF1)
CH1NPA1 (24, AF5), PB15 (54, AF3)
CH2PF10 (11, AF0), PA3 (26, AF0), PB15 (54, AF1)
TIM16BKINPB5 (91, AF2)
CH1PA6 (31, AF5), PB8 (95, AF2), PE0 (97, AF0)
CH1NPB6 (92, AF2)
TIM17BKINPA10 (69, AF0), PB4 (90, AF5)
CH1PA7 (32, AF5), PB9 (96, AF2), PE1 (98, AF0)
CH1NPB7 (93, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (7)
OUT_CALIBPC13 (7)
REFINPB15 (54)
TSPC13 (7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (23, AF3)
G1_IO2PA1 (24, AF3)
G1_IO3PA2 (25, AF3)
G1_IO4PA3 (26, AF3)
G2_IO1PA4 (29, AF3)
G2_IO2PA5 (30, AF3)
G2_IO3PA6 (31, AF3)
G2_IO4PA7 (32, AF3)
G3_IO1PC5 (34, AF0)
G3_IO2PB0 (35, AF3)
G3_IO3PB1 (36, AF3)
G3_IO4PB2 (37, AF3)
G4_IO1PA9 (68, AF3)
G4_IO2PA10 (69, AF3)
G4_IO3PA11 (70, AF3)
G4_IO4PA12 (71, AF3)
G5_IO1PB3 (89, AF3)
G5_IO2PB4 (90, AF3)
G5_IO3PB6 (92, AF3)
G5_IO4PB7 (93, AF3)
G6_IO1PB11 (48, AF3)
G6_IO2PB12 (51, AF3)
G6_IO3PB13 (52, AF3)
G6_IO4PB14 (53, AF3)
G7_IO1PE2 (1, AF1)
G7_IO2PE3 (2, AF1)
G7_IO3PE4 (3, AF1)
G7_IO4PE5 (4, AF1)
G8_IO1PD12 (59, AF1)
G8_IO2PD13 (60, AF1)
G8_IO3PD14 (61, AF1)
G8_IO4PD15 (62, AF1)
SYNCPB10 (47, AF3), PB8 (95, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (76, AF0)
SWDIOPA13 (72, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (67, AF0)
OSC_INPF0-OSC_IN (12)
OSC_OUTPF1-OSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP2PA0 (23)
RTC_TAMP3PE6 (5)
SYS_WKUP1PA0 (23)
SYS_WKUP2PC13 (7)
SYS_WKUP3PE6 (5)
SYS_WKUP4PA2 (25)
SYS_WKUP5PC5 (34)
SYS_WKUP6PB5 (91)
SYS_WKUP7PB15 (54)
SYS_WKUP8PF2 (19)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводTIM3_ETR (AF0), TSC_G7_IO1 (AF1)
2PE3ввод-выводTIM3_CH1 (AF0), TSC_G7_IO2 (AF1)
3PE4ввод-выводTIM3_CH2 (AF0), TSC_G7_IO3 (AF1)
4PE5ввод-выводTIM3_CH3 (AF0), TSC_G7_IO4 (AF1)
5PE6ввод-выводRTC_TAMP3, SYS_WKUP3, TIM3_CH4 (AF0)
6VBATпитание—
7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
10PF9ввод-выводDAC_EXTI9, TIM15_CH1 (AF0)
11PF10ввод-выводTIM15_CH2 (AF0)
12PF0-OSC_INввод-выводCRS_SYNC (AF0), RCC_OSC_IN
13PF1-OSC_OUTввод-выводRCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC_IN10
16PC1ввод-выводADC_IN11
17PC2ввод-выводADC_IN12, I2S2_MCK (AF1), SPI2_MISO (AF1)
18PC3ввод-выводADC_IN13, I2S2_SD (AF1), SPI2_MOSI (AF1)
19PF2ввод-выводSYS_WKUP8
20VSSAпитание—
21VDDAпитание—
22PF3ввод-вывод—
23PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4)
24PA1ввод-выводADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
25PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
26PA3ввод-выводADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1)
30PA5ввод-выводADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
31PA6ввод-выводADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4)
32PA7ввод-выводADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
33PC4ввод-выводADC_IN14, USART3_TX (AF1)
34PC5ввод-выводADC_IN15, SYS_WKUP5, TSC_G3_IO1 (AF0), USART3_RX (AF1)
35PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4)
36PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
37PB2ввод-выводTSC_G3_IO4 (AF3)
38PE7ввод-выводTIM1_ETR (AF0)
39PE8ввод-выводTIM1_CH1N (AF0)
40PE9ввод-выводDAC_EXTI9, TIM1_CH1 (AF0)
41PE10ввод-выводTIM1_CH2N (AF0)
42PE11ввод-выводTIM1_CH2 (AF0)
43PE12ввод-выводI2S1_WS (AF1), SPI1_NSS (AF1), TIM1_CH3N (AF0)
44PE13ввод-выводI2S1_CK (AF1), SPI1_SCK (AF1), TIM1_CH3 (AF0)
45PE14ввод-выводI2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_CH4 (AF0)
46PE15ввод-выводI2S1_SD (AF1), SPI1_MOSI (AF1), TIM1_BKIN (AF0)
47PB10ввод-выводCEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4)
48PB11ввод-выводI2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4)
49VSSпитание—
50VDDпитание—
51PB12ввод-выводI2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4)
52PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4)
53PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
54PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2)
55PD8ввод-выводUSART3_TX (AF0)
56PD9ввод-выводDAC_EXTI9, USART3_RX (AF0)
57PD10ввод-выводUSART3_CK (AF0)
58PD11ввод-выводUSART3_CTS (AF0)
59PD12ввод-выводTSC_G8_IO1 (AF1), USART3_DE (AF0), USART3_RTS (AF0)
60PD13ввод-выводTSC_G8_IO2 (AF1)
61PD14ввод-выводTSC_G8_IO3 (AF1)
62PD15ввод-выводCRS_SYNC (AF0), TSC_G8_IO4 (AF1)
63PC6ввод-выводTIM3_CH1 (AF0)
64PC7ввод-выводTIM3_CH2 (AF0)
65PC8ввод-выводTIM3_CH3 (AF0)
66PC9ввод-выводDAC_EXTI9, TIM3_CH4 (AF0)
67PA8ввод-выводCRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
68PA9ввод-выводDAC_EXTI9, TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
69PA10ввод-выводTIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
70PA11ввод-выводCAN_RX (AF4), COMP1_OUT (AF7), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1), USB_DM
71PA12ввод-выводCAN_TX (AF4), COMP2_OUT (AF7), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
72PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2)
73PF6ввод-вывод—
74VSSпитание—
75VDDIO2питание—
76PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
77PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4)
78PC10ввод-выводUSART3_TX (AF1), USART4_TX (AF0)
79PC11ввод-выводUSART3_RX (AF1), USART4_RX (AF0)
80PC12ввод-выводUSART3_CK (AF1), USART4_CK (AF0)
81PD0ввод-выводCAN_RX (AF0), I2S2_WS (AF1), SPI2_NSS (AF1)
82PD1ввод-выводCAN_TX (AF0), I2S2_CK (AF1), SPI2_SCK (AF1)
83PD2ввод-выводTIM3_ETR (AF0), USART3_DE (AF1), USART3_RTS (AF1)
84PD3ввод-выводI2S2_MCK (AF1), SPI2_MISO (AF1), USART2_CTS (AF0)
85PD4ввод-выводI2S2_SD (AF1), SPI2_MOSI (AF1), USART2_DE (AF0), USART2_RTS (AF0)
86PD5ввод-выводUSART2_TX (AF0)
87PD6ввод-выводUSART2_RX (AF0)
88PD7ввод-выводUSART2_CK (AF0)
89PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3)
90PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3)
91PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1)
92PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
93PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4)
94BOOT0загрузка—
95PB8ввод-выводCAN_RX (AF4), CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
96PB9ввод-выводCAN_TX (AF4), DAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
97PE0ввод-выводTIM16_CH1 (AF0)
98PE1ввод-выводTIM17_CH1 (AF0)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD28, 50, 100питание цифровой части и линий ввода-вывода
VDDA21питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO275питание отдельной группы линий ввода-вывода
VSS27, 49, 74, 99общий провод (земля)
VSSA20общий провод аналоговой части
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F072V(8-B)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F072V8STM32F072V8Tx64 КБ16 КБ
STM32F072VBSTM32F072VBTx128 КБ16 КБ

Линейка STM32F0x2, семейство STM32F0, ядро Cortex-M0. Отладочные платы ST на этом микроконтроллере: STM32072B-EVAL.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F071V8, STM32F071VBSTM32F0x1100 из 100выводы совпадают полностью
STM32F078VBSTM32F0x899 из 10037: PB2 → NPOR
STM32F091VB, STM32F091VCSTM32F0x199 из 10094: BOOT0 → PF11
STM32F098VCSTM32F0x898 из 10037: PB2 → NPOR; 94: BOOT0 → PF11
STM32F302V(D-E)TxSTM32F30297 из 10021: VDDA → VREF+; 22: PF3 → VDDA; 75: VDDIO2 → VDD
STM32F303V(D-E)TxSTM32F30397 из 10021: VDDA → VREF+; 22: PF3 → VDDA; 75: VDDIO2 → VDD
STM32F398VETxSTM32F3x896 из 10021: VDDA → VREF+; 22: PF3 → VDDA; 37: PB2 → NPOR; 75: VDDIO2 → VDD
STM32F302V(B-C)TxSTM32F30295 из 10020: VSSA → VSSA/VREF-; 21: VDDA → VREF+; 22: PF3 → VDDA; 27: VSS → PF4; 75: VDDIO2 → VDD
STM32F303V(B-C)TxSTM32F30395 из 10020: VSSA → VSSA/VREF-; 21: VDDA → VREF+; 22: PF3 → VDDA; 27: VSS → PF4; 75: VDDIO2 → VDD
STM32F358VCTxSTM32F3x894 из 10020: VSSA → VSSA/VREF-; 21: VDDA → VREF+; 22: PF3 → VDDA; 27: VSS → PF4; 37: PB2 → NPOR; 75: VDDIO2 → VDD
STM32F373V(8-B-C)TxSTM32F37391 из 10020: VSSA → VSSA/VREF-; 22: PF3 → VREF+; 27: VSS → PF4; 48: PB11 → VREFSD-; 49: VSS → VSSSD; 50: VDD → VDDSD12; 51: PB12 → VDDSD3; 52: PB13 → VREFSD+; 75: VDDIO2 → VDD
STM32F100V8, STM32F100VBSTM32F100 Value Line90 из 10010: PF9 → VSS; 11: PF10 → VDD; 12: PF0 → OSC_IN; 13: PF1 → OSC_OUT; 19: PF2 → VSSA; 20: VSSA → VREF-; 21: VDDA → VREF+; 22: PF3 → VDDA; 73: PF6 → NC; 75: VDDIO2 → VDD

Частые вопросы

На каких выводах USART1 у STM32F072V8?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF1) или PB6 (вывод 92, AF0), USART1_RX — на PA10 (вывод 69, AF1) или PB7 (вывод 93, AF0).

Где у STM32F072V8 выводы SWD для программатора?

SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F072V8?

I2C1_SCL — PB6 (вывод 92, AF1) или PB8 (вывод 95, AF1), I2C1_SDA — PB7 (вывод 93, AF1) или PB9 (вывод 96, AF1).

Сколько выводов ввода-вывода у STM32F072V8 в корпусе LQFP100?

87 из 100. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F072V8 и STM32F072VB?

Объёмом памяти: STM32F072V8 — 64 КБ флеш-памяти и 16 КБ ОЗУ, STM32F072VB — 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F072V8?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
