STM32F722RC и STM32F722RE в корпусе LQFP64: распиновка
STM32F722RC и STM32F722RE — микроконтроллеры STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 256 и 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 216 МГц
- Флеш-память
- 256 и 512 КБ
- ОЗУ
- 192 КБ
- Корпус
- LQFP64, 64 вывода
- Линий ввода-вывода
- 50
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

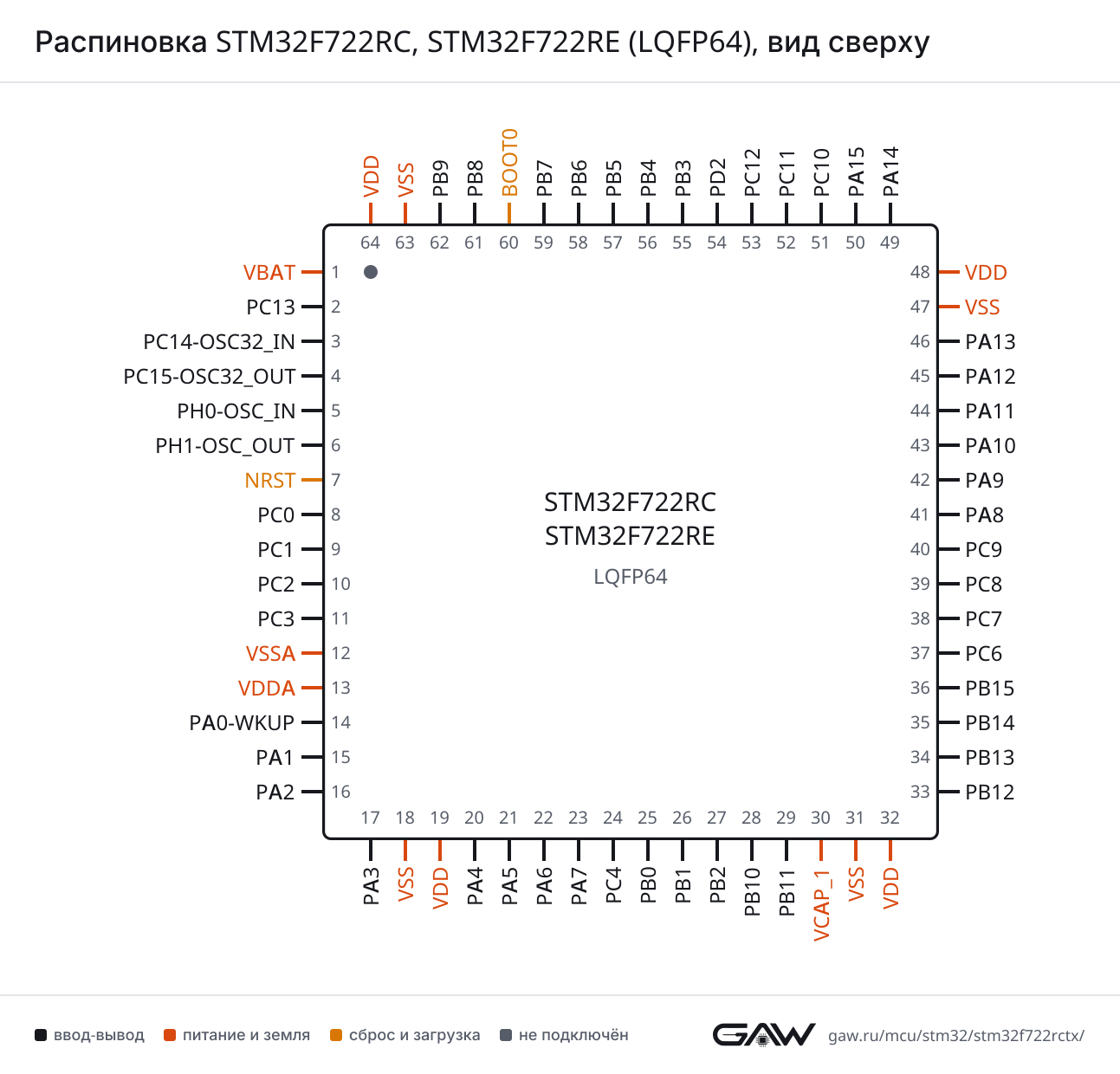

Схема корпуса LQFP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (41, AF7) |
| CTS | PA11 (44, AF7) | |
| DE | PA12 (45, AF7) | |
| RTS | PA12 (45, AF7) | |
| RX | PA10 (43, AF7), PB7 (59, AF7) | |
| TX | PA9 (42, AF7), PB6 (58, AF7) | |
| USART2 | CK | PA4 (20, AF7) |
| CTS | PA0-WKUP (14, AF7) | |
| DE | PA1 (15, AF7) | |
| RTS | PA1 (15, AF7) | |
| RX | PA3 (17, AF7) | |
| TX | PA2 (16, AF7) | |
| USART3 | CK | PB12 (33, AF7), PC12 (53, AF7) |
| CTS | PB13 (34, AF7) | |
| DE | PB14 (35, AF7) | |
| RTS | PB14 (35, AF7) | |
| RX | PB11 (29, AF7), PC11 (52, AF7) | |
| TX | PB10 (28, AF7), PC10 (51, AF7) | |
| USART6 | CK | PC8 (39, AF8) |
| RX | PC7 (38, AF8) | |
| TX | PC6 (37, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (25, AF8) |
| DE | PA15 (50, AF8) | |
| RTS | PA15 (50, AF8) | |
| RX | PA1 (15, AF8), PC11 (52, AF8) | |
| TX | PA0-WKUP (14, AF8), PC10 (51, AF8) | |
| UART5 | CTS | PC9 (40, AF7) |
| DE | PC8 (39, AF7) | |
| RTS | PC8 (39, AF7) | |
| RX | PD2 (54, AF8) | |
| TX | PC12 (53, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (22, AF5), PB4 (56, AF5) |
| MOSI | PA7 (23, AF5), PB5 (57, AF5) | |
| NSS | PA4 (20, AF5), PA15 (50, AF5) | |
| SCK | PA5 (21, AF5), PB3 (55, AF5) | |
| SPI2 | MISO | PC2 (10, AF5), PB14 (35, AF5) |
| MOSI | PC1 (9, AF5), PC3 (11, AF5), PB15 (36, AF5) | |
| NSS | PB12 (33, AF5), PB4 (56, AF7), PB9 (62, AF5) | |
| SCK | PB10 (28, AF5), PB13 (34, AF5), PA9 (42, AF5) | |
| SPI3 | MISO | PC11 (52, AF6), PB4 (56, AF6) |
| MOSI | PB2 (27, AF7), PC12 (53, AF6), PB5 (57, AF6) | |
| NSS | PA4 (20, AF6), PA15 (50, AF6) | |
| SCK | PC10 (51, AF6), PB3 (55, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (40, AF5) |
| I2S1 | CK | PA5 (21, AF5), PB3 (55, AF5) |
| MCK | PC4 (24, AF5) | |
| SD | PA7 (23, AF5), PB5 (57, AF5) | |
| WS | PA4 (20, AF5), PA15 (50, AF5) | |
| I2S2 | CK | PB10 (28, AF5), PB13 (34, AF5), PA9 (42, AF5) |
| MCK | PC6 (37, AF5) | |
| SD | PC1 (9, AF5), PC3 (11, AF5), PB15 (36, AF5) | |
| WS | PB12 (33, AF5), PB4 (56, AF7), PB9 (62, AF5) | |
| I2S3 | CK | PC10 (51, AF6), PB3 (55, AF6) |
| MCK | PC7 (38, AF6) | |
| SD | PB2 (27, AF7), PC12 (53, AF6), PB5 (57, AF6) | |
| WS | PA4 (20, AF6), PA15 (50, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (58, AF4), PB8 (61, AF4) |
| SDA | PB7 (59, AF4), PB9 (62, AF4) | |
| SMBA | PB5 (57, AF4) | |
| I2C2 | SCL | PB10 (28, AF4) |
| SDA | PB11 (29, AF4) | |
| SMBA | PB12 (33, AF4) | |
| I2C3 | SCL | PA8 (41, AF4) |
| SDA | PC9 (40, AF4) | |
| SMBA | PA9 (42, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (44, AF9), PB8 (61, AF9) |
| TX | PA12 (45, AF9), PB9 (62, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (44, AF10) |
| DP | PA12 (45, AF10) | |
| ID | PA10 (43, AF10) | |
| SOF | PA8 (41, AF10) | |
| VBUS | PA9 (42) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (35, AF12) |
| DP | PB15 (36, AF12) | |
| ID | PB12 (33, AF12) | |
| SOF | PA4 (20, AF12) | |
| ULPI_CK | PA5 (21, AF10) | |
| ULPI_D0 | PA3 (17, AF10) | |
| ULPI_D1 | PB0 (25, AF10) | |
| ULPI_D2 | PB1 (26, AF10) | |
| ULPI_D3 | PB10 (28, AF10) | |
| ULPI_D4 | PB11 (29, AF10) | |
| ULPI_D5 | PB12 (33, AF10) | |
| ULPI_D6 | PB13 (34, AF10) | |
| ULPI_D7 | PB5 (57, AF10) | |
| ULPI_DIR | PC2 (10, AF10) | |
| ULPI_NXT | PC3 (11, AF10) | |
| ULPI_STP | PC0 (8, AF10) | |
| VBUS | PB13 (34) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (53, AF12) |
| CMD | PD2 (54, AF12) | |
| D0 | PC8 (39, AF12) | |
| D1 | PC9 (40, AF12) | |
| D2 | PC10 (51, AF12) | |
| D3 | PC11 (52, AF12) | |
| D4 | PB8 (61, AF12) | |
| D5 | PB9 (62, AF12) | |
| D6 | PC6 (37, AF12) | |
| D7 | PC7 (38, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (40, AF9) |
| BK1_IO1 | PC10 (51, AF9) | |
| BK1_IO3 | PA1 (15, AF9) | |
| BK1_NCS | PB6 (58, AF10) | |
| BK2_NCS | PC11 (52, AF9) | |
| CLK | PB2 (27, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | SD_A | PC1 (9, AF6), PB2 (27, AF6) |
| SAI2 | FS_B | PC0 (8, AF8), PA12 (45, AF8) |
| MCLK_B | PA1 (15, AF10) | |
| SCK_B | PA2 (16, AF8) | |
| SD_B | PA0-WKUP (14, AF10) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PB11 (29), PA11 (44), PC11 (52) |
| IN0 | PA0-WKUP (14) | |
| IN1 | PA1 (15) | |
| IN2 | PA2 (16) | |
| IN3 | PA3 (17) | |
| IN4 | PA4 (20) | |
| IN5 | PA5 (21) | |
| IN6 | PA6 (22) | |
| IN7 | PA7 (23) | |
| IN8 | PB0 (25) | |
| IN9 | PB1 (26) | |
| IN10 | PC0 (8) | |
| IN11 | PC1 (9) | |
| IN12 | PC2 (10) | |
| IN13 | PC3 (11) | |
| IN14 | PC4 (24) | |
| ADC2 | EXTI11 | PB11 (29), PA11 (44), PC11 (52) |
| IN0 | PA0-WKUP (14) | |
| IN1 | PA1 (15) | |
| IN2 | PA2 (16) | |
| IN3 | PA3 (17) | |
| IN4 | PA4 (20) | |
| IN5 | PA5 (21) | |
| IN6 | PA6 (22) | |
| IN7 | PA7 (23) | |
| IN8 | PB0 (25) | |
| IN9 | PB1 (26) | |
| IN10 | PC0 (8) | |
| IN11 | PC1 (9) | |
| IN12 | PC2 (10) | |
| IN13 | PC3 (11) | |
| IN14 | PC4 (24) | |
| ADC3 | EXTI11 | PB11 (29), PA11 (44), PC11 (52) |
| IN0 | PA0-WKUP (14) | |
| IN1 | PA1 (15) | |
| IN2 | PA2 (16) | |
| IN3 | PA3 (17) | |
| IN10 | PC0 (8) | |
| IN11 | PC1 (9) | |
| IN12 | PC2 (10) | |
| IN13 | PC3 (11) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PC9 (40), PA9 (42), PB9 (62) |
| OUT1 | PA4 (20) | |
| OUT2 | PA5 (21) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (22, AF1), PB12 (33, AF1) |
| CH1 | PA8 (41, AF1) | |
| CH1N | PA7 (23, AF1), PB13 (34, AF1) | |
| CH2 | PA9 (42, AF1) | |
| CH2N | PB0 (25, AF1), PB14 (35, AF1) | |
| CH3 | PA10 (43, AF1) | |
| CH3N | PB1 (26, AF1), PB15 (36, AF1) | |
| CH4 | PA11 (44, AF1) | |
| ETR | PA12 (45, AF1) | |
| TIM2 | CH1 | PA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1) |
| CH2 | PA1 (15, AF1), PB3 (55, AF1) | |
| CH3 | PA2 (16, AF1), PB10 (28, AF1) | |
| CH4 | PA3 (17, AF1), PB11 (29, AF1) | |
| ETR | PA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1) | |
| TIM3 | CH1 | PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2) |
| CH2 | PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2) | |
| CH3 | PB0 (25, AF2), PC8 (39, AF2) | |
| CH4 | PB1 (26, AF2), PC9 (40, AF2) | |
| ETR | PD2 (54, AF2) | |
| TIM4 | CH1 | PB6 (58, AF2) |
| CH2 | PB7 (59, AF2) | |
| CH3 | PB8 (61, AF2) | |
| CH4 | PB9 (62, AF2) | |
| TIM5 | CH1 | PA0-WKUP (14, AF2) |
| CH2 | PA1 (15, AF2) | |
| CH3 | PA2 (16, AF2) | |
| CH4 | PA3 (17, AF2) | |
| TIM8 | BKIN | PA6 (22, AF3) |
| BKIN2 | PA8 (41, AF3) | |
| CH1 | PC6 (37, AF3) | |
| CH1N | PA5 (21, AF3), PA7 (23, AF3) | |
| CH2 | PC7 (38, AF3) | |
| CH2N | PB0 (25, AF3), PB14 (35, AF3) | |
| CH3 | PC8 (39, AF3) | |
| CH3N | PB1 (26, AF3), PB15 (36, AF3) | |
| CH4 | PC9 (40, AF3) | |
| ETR | PA0-WKUP (14, AF3) | |
| TIM9 | CH1 | PA2 (16, AF3) |
| CH2 | PA3 (17, AF3) | |
| TIM10 | CH1 | PB8 (61, AF3) |
| TIM11 | CH1 | PB9 (62, AF3) |
| TIM12 | CH1 | PB14 (35, AF9) |
| CH2 | PB15 (36, AF9) | |
| TIM13 | CH1 | PA6 (22, AF9) |
| TIM14 | CH1 | PA7 (23, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT | PC13 (2) |
| REFIN | PB15 (36, AF0) | |
| TS | PC13 (2) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (49, AF0) |
| JTDI | PA15 (50, AF0) | |
| JTDO-SWO | PB3 (55, AF0) | |
| JTMS-SWDIO | PA13 (46, AF0) | |
| TRACED0 | PC1 (9, AF0) | |
| TRACED1 | PC8 (39, AF0) | |
| TRACED2 | PD2 (54, AF0) | |
| TRACED3 | PC12 (53, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (41, AF0) |
| MCO_2 | PC9 (40, AF0) | |
| OSC_IN | PH0-OSC_IN (5) | |
| OSC_OUT | PH1-OSC_OUT (6) | |
| OSC32_IN | PC14-OSC32_IN (3) | |
| OSC32_OUT | PC15-OSC32_OUT (4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (2) |
| RTC_TAMP3 | PC1 (9) | |
| SYS_WKUP1 | PA0-WKUP (14) | |
| SYS_WKUP2 | PA2 (16) | |
| SYS_WKUP3 | PC1 (9) | |
| SYS_WKUP4 | PC13 (2) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VBAT | питание | — |
| 2 | PC13 | ввод-вывод | RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4 |
| 3 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 4 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_OUT |
| 5 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 6 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 7 | NRST | сброс | — |
| 8 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| 9 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), RTC_TAMP3, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3 |
| 10 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| 11 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| 12 | VSSA | питание | — |
| 13 | VDDA | питание | — |
| 14 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| 15 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 16 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| 17 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| 18 | VSS | питание | — |
| 19 | VDD | питание | — |
| 20 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| 21 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| 22 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| 23 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 24 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, I2S1_MCK (AF5) |
| 25 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| 26 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| 27 | PB2 | ввод-вывод | I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7) |
| 28 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| 29 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| 30 | VCAP_1 | питание | — |
| 31 | VSS | питание | — |
| 32 | VDD | питание | — |
| 33 | PB12 | ввод-вывод | I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| 34 | PB13 | ввод-вывод | I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| 35 | PB14 | ввод-вывод | SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| 36 | PB15 | ввод-вывод | I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| 37 | PC6 | ввод-вывод | I2S2_MCK (AF5), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| 38 | PC7 | ввод-вывод | I2S3_MCK (AF6), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| 39 | PC8 | ввод-вывод | SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8) |
| 40 | PC9 | ввод-вывод | DAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7) |
| 41 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 42 | PA9 | ввод-вывод | DAC_EXTI9, I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| 43 | PA10 | ввод-вывод | TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 44 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| 45 | PA12 | ввод-вывод | CAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| 46 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| 47 | VSS | питание | — |
| 48 | VDD | питание | — |
| 49 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 50 | PA15 | ввод-вывод | I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8) |
| 51 | PC10 | ввод-вывод | I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| 52 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| 53 | PC12 | ввод-вывод | I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7) |
| 54 | PD2 | ввод-вывод | SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8) |
| 55 | PB3 | ввод-вывод | I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| 56 | PB4 | ввод-вывод | I2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| 57 | PB5 | ввод-вывод | I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| 58 | PB6 | ввод-вывод | I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7) |
| 59 | PB7 | ввод-вывод | I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 60 | BOOT0 | загрузка | — |
| 61 | PB8 | ввод-вывод | CAN1_RX (AF9), I2C1_SCL (AF4), SDMMC1_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| 62 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| 63 | VSS | питание | — |
| 64 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 1 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 30 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 19, 32, 48, 64 | питание цифровой части и линий ввода-вывода |
| VDDA | 13 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VSS | 18, 31, 47, 63 | общий провод (земля) |
| VSSA | 12 | общий провод аналоговой части |
| NRST | 7 | сброс, активный уровень — низкий |
| BOOT0 | 60 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F722R(C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F722RC | STM32F722RCTx | 256 КБ | 192 КБ |
| STM32F722RE | STM32F722RETx | 512 КБ | 192 КБ |
Линейка STM32F7x2, семейство STM32F7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F722RC, STM32F722RE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32F722RCT6 | LQFP 64, 10×10×1,4 мм | −40…+85 °C | лоток |
| STM32F722RET6 | LQFP 64, 10×10×1,4 мм | −40…+85 °C | лоток |
| STM32F722RET6TR | LQFP 64, 10×10×1,4 мм | −40…+85 °C | лента на катушке |
| STM32F722RET7 | LQFP 64, 10×10×1,4 мм | −40…+105 °C | лоток |
| STM32F722RET7TR | LQFP 64, 10×10×1,4 мм | −40…+105 °C | лента на катушке |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F732RE | STM32F7x2 | 64 из 64 | выводы совпадают полностьютолько у него: AES |
| STM32F730R8 | STM32F7x0 Value line | 64 из 64 | выводы совпадают полностьютолько у него: AES; флеш-память до 512 и 64 КБ |
| STM32F412RE, STM32F412RG | STM32F412 | 59 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10только у этого: ADC2, ADC3, DAC, SAI1, SAI2, SDMMC1, UART4, UART5, USB_OTG_HS; только у него: CAN2, DFSDM1, FMPI2C1, FSMC, I2S4, I2S5, SDIO, SPI4, SPI5; частота до 216 и 100 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 256 КБ |
| STM32F413RG, STM32F413RH | STM32F413/423 | 59 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10только у этого: ADC2, ADC3, SAI2, SDMMC1, USB_OTG_HS; только у него: CAN2, CAN3, DFSDM1, DFSDM2, FMPI2C1, FSMC, I2S4, I2S5, LPTIM1, SDIO, SPI4, SPI5, UART7; частота до 216 и 100 МГц; флеш-память до 512 и 1536 КБ; ОЗУ 192 и 320 КБ |
| STM32F423RH | STM32F413/423 | 59 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10только у этого: ADC2, ADC3, SAI2, SDMMC1, USB_OTG_HS; только у него: AES, CAN2, CAN3, DFSDM1, DFSDM2, FMPI2C1, FSMC, I2S4, I2S5, LPTIM1, SDIO, SPI4, SPI5, UART7; частота до 216 и 100 МГц; флеш-память до 512 и 1536 КБ; ОЗУ 192 и 320 КБ |
| STM32F446RC, STM32F446RE | STM32F446 | 59 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10только у этого: RNG, SAI2, SDMMC1; только у него: CAN2, DCMI, FMPI2C1, HDMI_CEC, SDIO, SPDIFRX; частота до 216 и 180 МГц; ОЗУ 192 и 128 КБ |
| STM32F411RC, STM32F411RE | STM32F411 | 58 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 30: VCAP → VCAP1только у этого: ADC2, ADC3, CAN1, DAC, QUADSPI, RNG, SAI1, SAI2, SDMMC1, TIM12, TIM13, TIM14, TIM6, TIM7, TIM8, UART4, UART5, USART3, USB_OTG_HS; только у него: I2S4, I2S5, SDIO, SPI4, SPI5; частота до 216 и 100 МГц; ОЗУ 192 и 128 КБ |
| STM32H503RBTx | STM32H503 | 58 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP |
| STM32H523RCTx | STM32H5x3 | 58 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP |
| STM32H523RETx | STM32H5x3 | 58 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP |
| STM32H533RETx | STM32H5x3 | 58 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP |
| STM32H543RETx | STM32H5x3 | 58 из 64 | 25: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP |
Частые вопросы
На каких выводах USART1 у STM32F722RC?
В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).
Где у STM32F722RC выводы SWD для программатора?
SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F722RC?
I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).
Сколько выводов ввода-вывода у STM32F722RC в корпусе LQFP64?
50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F722RC и STM32F722RE?
Объёмом памяти: STM32F722RC — 256 КБ флеш-памяти и 192 КБ ОЗУ, STM32F722RE — 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Чем отличаются STM32F722RET6 и STM32F722RET7?
Диапазоном рабочей температуры: STM32F722RET6 — −40…+85 °C, STM32F722RET7 — −40…+105 °C (по таблице заказных номеров на st.com). Корпус (LQFP 64, 10×10×1,4 мм) и расположение выводов у них одинаковые.
Какое напряжение питания у STM32F722RC?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F7Cortex-M7 до 216 МГц: F72x/F73x, F74x/F75x, F76x/F77x — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
