STM32F732RE в корпусе LQFP64: распиновка

STM32F732RE — микроконтроллер STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
512 КБ
ОЗУ
192 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
50
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

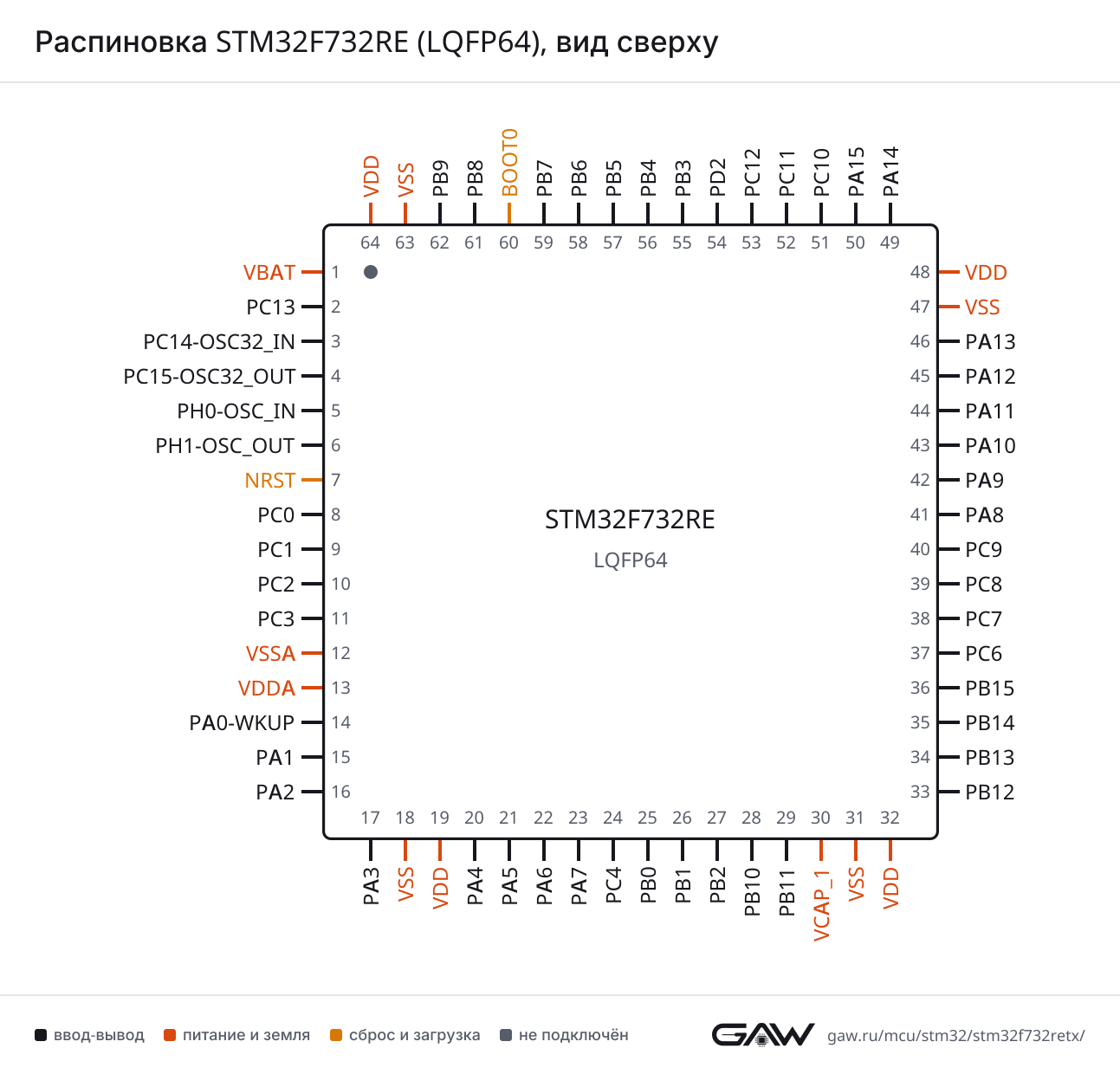

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F732RE в корпусе LQFP64, вид сверхуSTM32F732RELQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP42PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN10, ADC2_IN10, ADC3_IN10, SAI2_FS_B, USB_OTG_HS_ULPI_STP8PC0PC1 — вывод 9: ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD, RTC_TAMP3, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP39PC1PC2 — вывод 10: ADC1_IN12, ADC2_IN12, ADC3_IN12, SPI2_MISO, USB_OTG_HS_ULPI_DIR10PC2PC3 — вывод 11: ADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT11PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0-WKUP — вывод 14: ADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS14PA0-WKUPPA1 — вывод 15: ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX16PA2PA3 — вывод 17: ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D017PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF20PA4PA5 — вывод 21: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK21PA5PA6 — вывод 22: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN22PA6PA7 — вывод 23: ADC1_IN7, ADC2_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N23PA7PC4 — вывод 24: ADC1_IN14, ADC2_IN14, I2S1_MCK24PC4PB0 — вывод 25: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D125PB0PB1 — вывод 26: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D226PB1PB2 — вывод 27: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSI27PB2PB10 — вывод 28: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D328PB10PB11 — вывод 29: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D429PB11VCAP_1 — вывод 3030VCAP_1VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D533PB12PB13 — вывод 34: I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS34PB13PB14 — вывод 35: SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_DE, USART3_RTS, USB_OTG_HS_DM35PB14PB15 — вывод 36: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DP36PB15PC6 — вывод 37: I2S2_MCK, SDMMC1_D6, TIM3_CH1, TIM8_CH1, USART6_TX37PC6PC7 — вывод 38: I2S3_MCK, SDMMC1_D7, TIM3_CH2, TIM8_CH2, USART6_RX38PC7PC8 — вывод 39: SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CK39PC8PC9 — вывод 40: DAC_EXTI9, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTS40PC9PA8 — вывод 41: I2C3_SCL, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, USART1_CK, USB_OTG_FS_SOF41PA8PA9 — вывод 42: DAC_EXTI9, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS42PA9PA10 — вывод 43: TIM1_CH3, USART1_RX, USB_OTG_FS_ID43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM44PA11PA12 — вывод 45: CAN1_TX, SAI2_FS_B, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DP45PA12PA13 — вывод 46: SYS_JTMS-SWDIO46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK49PA14PA15 — вывод 50: I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS50PA15PC10 — вывод 51: I2S3_CK, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RX52PC11PC12 — вывод 53: I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CK53PC12PD2 — вывод 54: SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RX54PD2PB3 — вывод 55: I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH255PB3PB4 — вывод 56: I2S2_WS, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH156PB4PB5 — вывод 57: I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D757PB5PB6 — вывод 58: I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN1_RX, I2C1_SCL, SDMMC1_D4, TIM10_CH1, TIM4_CH361PB8PB9 — вывод 62: CAN1_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, SDMMC1_D5, SPI2_NSS, TIM11_CH1, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
DEPA12 (45, AF7)
RTSPA12 (45, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0-WKUP (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART3CKPB12 (33, AF7), PC12 (53, AF7)
CTSPB13 (34, AF7)
DEPB14 (35, AF7)
RTSPB14 (35, AF7)
RXPB11 (29, AF7), PC11 (52, AF7)
TXPB10 (28, AF7), PC10 (51, AF7)
USART6CKPC8 (39, AF8)
RXPC7 (38, AF8)
TXPC6 (37, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (25, AF8)
DEPA15 (50, AF8)
RTSPA15 (50, AF8)
RXPA1 (15, AF8), PC11 (52, AF8)
TXPA0-WKUP (14, AF8), PC10 (51, AF8)
UART5CTSPC9 (40, AF7)
DEPC8 (39, AF7)
RTSPC8 (39, AF7)
RXPD2 (54, AF8)
TXPC12 (53, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC1 (9, AF5), PC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB4 (56, AF7), PB9 (62, AF5)
SCKPB10 (28, AF5), PB13 (34, AF5), PA9 (42, AF5)
SPI3MISOPC11 (52, AF6), PB4 (56, AF6)
MOSIPB2 (27, AF7), PC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPC10 (51, AF6), PB3 (55, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (40, AF5)
I2S1CKPA5 (21, AF5), PB3 (55, AF5)
MCKPC4 (24, AF5)
SDPA7 (23, AF5), PB5 (57, AF5)
WSPA4 (20, AF5), PA15 (50, AF5)
I2S2CKPB10 (28, AF5), PB13 (34, AF5), PA9 (42, AF5)
MCKPC6 (37, AF5)
SDPC1 (9, AF5), PC3 (11, AF5), PB15 (36, AF5)
WSPB12 (33, AF5), PB4 (56, AF7), PB9 (62, AF5)
I2S3CKPC10 (51, AF6), PB3 (55, AF6)
MCKPC7 (38, AF6)
SDPB2 (27, AF7), PC12 (53, AF6), PB5 (57, AF6)
WSPA4 (20, AF6), PA15 (50, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (28, AF4)
SDAPB11 (29, AF4)
SMBAPB12 (33, AF4)
I2C3SCLPA8 (41, AF4)
SDAPC9 (40, AF4)
SMBAPA9 (42, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (44, AF10)
DPPA12 (45, AF10)
IDPA10 (43, AF10)
SOFPA8 (41, AF10)
VBUSPA9 (42)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (35, AF12)
DPPB15 (36, AF12)
IDPB12 (33, AF12)
SOFPA4 (20, AF12)
ULPI_CKPA5 (21, AF10)
ULPI_D0PA3 (17, AF10)
ULPI_D1PB0 (25, AF10)
ULPI_D2PB1 (26, AF10)
ULPI_D3PB10 (28, AF10)
ULPI_D4PB11 (29, AF10)
ULPI_D5PB12 (33, AF10)
ULPI_D6PB13 (34, AF10)
ULPI_D7PB5 (57, AF10)
ULPI_DIRPC2 (10, AF10)
ULPI_NXTPC3 (11, AF10)
ULPI_STPPC0 (8, AF10)
VBUSPB13 (34)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (53, AF12)
CMDPD2 (54, AF12)
D0PC8 (39, AF12)
D1PC9 (40, AF12)
D2PC10 (51, AF12)
D3PC11 (52, AF12)
D4PB8 (61, AF12)
D5PB9 (62, AF12)
D6PC6 (37, AF12)
D7PC7 (38, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (40, AF9)
BK1_IO1PC10 (51, AF9)
BK1_IO3PA1 (15, AF9)
BK1_NCSPB6 (58, AF10)
BK2_NCSPC11 (52, AF9)
CLKPB2 (27, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1SD_APC1 (9, AF6), PB2 (27, AF6)
SAI2FS_BPC0 (8, AF8), PA12 (45, AF8)
MCLK_BPA1 (15, AF10)
SCK_BPA2 (16, AF8)
SD_BPA0-WKUP (14, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (29), PA11 (44), PC11 (52)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (25)
IN9PB1 (26)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
ADC2EXTI11PB11 (29), PA11 (44), PC11 (52)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (25)
IN9PB1 (26)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
ADC3EXTI11PB11 (29), PA11 (44), PC11 (52)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (25, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (26, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (28, AF1)
CH4PA3 (17, AF1), PB11 (29, AF1)
ETRPA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (25, AF2), PC8 (39, AF2)
CH4PB1 (26, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0-WKUP (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM8BKINPA6 (22, AF3)
BKIN2PA8 (41, AF3)
CH1PC6 (37, AF3)
CH1NPA5 (21, AF3), PA7 (23, AF3)
CH2PC7 (38, AF3)
CH2NPB0 (25, AF3), PB14 (35, AF3)
CH3PC8 (39, AF3)
CH3NPB1 (26, AF3), PB15 (36, AF3)
CH4PC9 (40, AF3)
ETRPA0-WKUP (14, AF3)
TIM9CH1PA2 (16, AF3)
CH2PA3 (17, AF3)
TIM10CH1PB8 (61, AF3)
TIM11CH1PB9 (62, AF3)
TIM12CH1PB14 (35, AF9)
CH2PB15 (36, AF9)
TIM13CH1PA6 (22, AF9)
TIM14CH1PA7 (23, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (2)
REFINPB15 (36, AF0)
TSPC13 (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-SWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)
TRACED0PC1 (9, AF0)
TRACED1PC8 (39, AF0)
TRACED2PD2 (54, AF0)
TRACED3PC12 (53, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (41, AF0)
MCO_2PC9 (40, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP3PC1 (9)
SYS_WKUP1PA0-WKUP (14)
SYS_WKUP2PA2 (16)
SYS_WKUP3PC1 (9)
SYS_WKUP4PC13 (2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
9PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), RTC_TAMP3, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
10PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
11PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
12VSSAпитание—
13VDDAпитание—
14PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
21PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
22PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
23PA7ввод-выводADC1_IN7, ADC2_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
24PC4ввод-выводADC1_IN14, ADC2_IN14, I2S1_MCK (AF5)
25PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
26PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
27PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
28PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
29PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
30VCAP_1питание—
31VSSпитание—
32VDDпитание—
33PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
34PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
35PB14ввод-выводSPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
36PB15ввод-выводI2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
37PC6ввод-выводI2S2_MCK (AF5), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
38PC7ввод-выводI2S3_MCK (AF6), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
39PC8ввод-выводSDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
40PC9ввод-выводDAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
41PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
42PA9ввод-выводDAC_EXTI9, I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
43PA10ввод-выводTIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
45PA12ввод-выводCAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
46PA13ввод-выводSYS_JTMS-SWDIO (AF0)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK (AF0)
50PA15ввод-выводI2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8)
51PC10ввод-выводI2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
53PC12ввод-выводI2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
54PD2ввод-выводSDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
55PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
56PB4ввод-выводI2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
57PB5ввод-выводI2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
58PB6ввод-выводI2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводCAN1_RX (AF9), I2C1_SCL (AF4), SDMMC1_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
62PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP30вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F732RETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F732RESTM32F732RETx512 КБ192 КБ

Линейка STM32F7x2, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32F732RE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F732RET6LQFP 64, 10×10×1,4 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F722RC, STM32F722RESTM32F7x264 из 64выводы совпадают полностьютолько у этого: AES
STM32F730R8STM32F7x0 Value line64 из 64выводы совпадают полностьюфлеш-память до 512 и 64 КБ
STM32F412RE, STM32F412RGSTM32F41259 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10только у этого: ADC2, ADC3, AES, DAC, SAI1, SAI2, SDMMC1, UART4, UART5, USB_OTG_HS; только у него: CAN2, DFSDM1, FMPI2C1, FSMC, I2S4, I2S5, SDIO, SPI4, SPI5; частота до 216 и 100 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 256 КБ
STM32F413RG, STM32F413RHSTM32F413/42359 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10только у этого: ADC2, ADC3, AES, SAI2, SDMMC1, USB_OTG_HS; только у него: CAN2, CAN3, DFSDM1, DFSDM2, FMPI2C1, FSMC, I2S4, I2S5, LPTIM1, SDIO, SPI4, SPI5, UART7; частота до 216 и 100 МГц; флеш-память до 512 и 1536 КБ; ОЗУ 192 и 320 КБ
STM32F423RHSTM32F413/42359 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10только у этого: ADC2, ADC3, SAI2, SDMMC1, USB_OTG_HS; только у него: CAN2, CAN3, DFSDM1, DFSDM2, FMPI2C1, FSMC, I2S4, I2S5, LPTIM1, SDIO, SPI4, SPI5, UART7; частота до 216 и 100 МГц; флеш-память до 512 и 1536 КБ; ОЗУ 192 и 320 КБ
STM32F446RC, STM32F446RESTM32F44659 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10только у этого: AES, RNG, SAI2, SDMMC1; только у него: CAN2, DCMI, FMPI2C1, HDMI_CEC, SDIO, SPDIFRX; частота до 216 и 180 МГц; ОЗУ 192 и 128 КБ
STM32F411RC, STM32F411RESTM32F41158 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 30: VCAP → VCAP1только у этого: ADC2, ADC3, AES, CAN1, DAC, QUADSPI, RNG, SAI1, SAI2, SDMMC1, TIM12, TIM13, TIM14, TIM6, TIM7, TIM8, UART4, UART5, USART3, USB_OTG_HS; только у него: I2S4, I2S5, SDIO, SPI4, SPI5; частота до 216 и 100 МГц; ОЗУ 192 и 128 КБ
STM32H503RBTxSTM32H50358 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP
STM32H523RCTxSTM32H5x358 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP
STM32H523RETxSTM32H5x358 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP
STM32H533RETxSTM32H5x358 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP
STM32H543RETxSTM32H5x358 из 6425: PB0 → PC5; 26: PB1 → PB0; 27: PB2 → PB1; 28: PB10 → PB2; 29: PB11 → PB10; 62: PB9 → VCAP

Частые вопросы

На каких выводах USART1 у STM32F732RE?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32F732RE выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F732RE?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F732RE в корпусе LQFP64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F732RE?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?
